RF24L01开发文档

一、模块介绍(1) 2.4Ghz 全球开放ISM 频段免许可证使用(2) 最高工作速率2Mbps，高效GFSK调制，抗干扰能力强，特别适合工业控制场合(3) 126 频道，满足多点通信和跳频通信需要(4) 内置硬件CRC 检错和点对多点通信地址控制(5) 低功耗1.9 - 3.6V 工作，待机模式下状态为22uA；掉电模式下为900nA(6) 内置2.4Ghz 天线，体积种类多样(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便(8) 内置专门稳压电路，使用各种电源包括DC/DC 开关电源均有很好的通信效果(9) 2.54MM间距接口，DIP封装(10)工作于Enhanced ShockBurst 具有Automatic packet handling, Auto packet transaction handling,具有可选的内置包应答机制，极大的降低丢包率。

(11)与51系列单片机P0口连接时候，需要加10K的上拉电阻,与其余口连接不需要。

(12)其他系列的单片机，如果是5V的，请参考该系列单片机IO口输出电流大小，如果超过10mA，需要串联电阻分压，否则容易烧毁模块! 如果是3.3V的，可以直接和RF24l01模块的IO口线连接。

比如AVR系列单片机如果是5V 的，一般串接2K 的电阻二、接口电路说明：1) VCC脚接电压范围为1.9V~3.6V之间，不能在这个区间之外，超过3.6V将会烧毁模块。

推荐电压3.3V左右。

(2) 除电源VCC和接地端，其余脚都可以直接和普通的5V单片机IO 口直接相连，无需电平转换。

当然对3V左右的单片机更加适用了。

(3) 硬件上面没有SPI的单片机也可以控制本模块，用普通单片机IO口模拟SPI不需要单片机真正的串口介入，只需要普通的单片机IO口就可以了，当然用串口也可以了。

(4) 如果需要其他封装接口，比如密脚插针，或者其他形式的接口，可以联系我们定做。

24L01微功率2.4G高速无线收发模块简介一.24L01模块简介★ 2.4G全球开放ISM频段，最大0dBm发射功率。

★ 支持2M的高速数据传输，减少发射时间，降低平均功耗。

★ 125个频点，满足多点通信和跳频通信需要★ 内置2.4G天线，体积小巧，15X34mm 方便集成使用★ 当工作在应答模式通信时，快速的空中传输及启动时间，极大的降低了平均功耗。

★ 集成了所有与RF协议相关的高速信号处理部分，如：自动重发丢失数据包和自动产生应答信号等，SPI接口可以利用单片机的硬件SPI口连接或用单片机的I/O口进行模拟，内部有FIFO可以与各种高低速微处理器接口，便于使用低成本单片机。

★ 由于链路层完全集成在模块上，非常便于开发。

★ 自动重发功能，自动检查和重发丢失的数据包，重发时间及重发次数可软件控制★ 自动存储未收到的应答信号的数据包★ 自动应答功能，在收到有效数据后，模块自动发送应答信号，无须另行编程★ 内置硬件CRC检错和点对多点通信地址控制★ 数据包传输错误计数器及载波检测功能可用于跳频设置★ 可同时设置六路接收通道地址，可选择性的打开接收通道★ 标准的2.54mmDIP间距接口，便于嵌入式应用。

★ 提供参考源代码，应用原理图等详细资料，上手快，缩短您的开发时间二.24L01模块的应用1、智能家庭、家居应用和无线传感、安全系统；2、控制处理、无线数据连接、遥测、小型无线网络；3、车辆监控、防盗；机器人控制，飞思卡尔智能车控制4、无线抄表、门禁系统、小区传呼；5、工业数据采集系统、生物信号采集、水文气象监控等；三.24L01模块的技术指标产品型号 24L01工作频率 2400-2525M调制方式 GFSK发射功率 0dBm接收灵敏度 -85dBm@1M -82dBm@2M 工作电压 1.9---3.6V谐波1st<-20dBc ; 2nd<-50dB杂散 <-60dBm发射电流 11 mA @0dBm接收电流 12.3mA用户接口方式 SPI工作温度 -30℃~70℃工作湿度 10%~90%相对湿度，无冷凝外形尺寸 15mm×34mm参考距离 开阔地最远80米四.24L01端口定义及连接示意图1、端口定义2、连接示意图3、SPI接口SPI 接口由SCK , MISO , MOSI及CSN组成在待机或掉电模式下，单片机通过SPI接口配置模块的工作参数，在发射或接收模式下，单片机通过SPI接口发送或接收数据，中断接口IRQ可提供如下几种中断输出（可选）： 数据发射结束TX_DS,数据接收就绪TX_DR，重发此时达到最大MAX_RF具体模块的SPI配置参数及工作时序请参考NORDIC的官方文件。

NRF24L01无线模块C语言程序欧阳引擎（2021.01.01）24MHz晶振#include#include#include#include#include#include#define U8 unsigned char#define U16 unsigned int#define TX_ADDR_WITDH 5 //发送地址宽度设置为5个字节#define RX_ADDR_WITDH 5 //接收地址宽度设置为5个字节#define TX_DATA_WITDH 1//发送数据宽度1个字节#define RX_DATA_WITDH 1//接收数据宽度1个字节#define R_REGISTER 0x00//读取配置寄存器#define W_REGISTER 0x20//写配置寄存器#define R_RX_PAYLOAD 0x61//读取RX有效数据#define W_TX_PAYLOAD 0xa0//写TX有效数据#define FLUSH_TX 0xe1//清除TXFIFO寄存器#define FLUSH_RX 0xe2//清除RXFIFO寄存器#define REUSE_TX_PL 0xe3//重新使用上一包有效数据#define NOP 0xff//空操作#define CONFIG 0x00//配置寄存器#define EN_AA 0x01//使能自动应答#define EN_RXADDR 0x02//接收通道使能0-5个通道#define SETUP_AW 0x03//设置数据通道地址宽度3-5#define SETUP_RETR 0x04//建立自动重发#define RF_CH 0x05//射频通道设置#define RF_SETUP 0x06//射频寄存器#define STATUS 0x07//状态寄存器#define OBSERVE_TX 0x08//发送检测寄存器#define CD 0x09//载波#define RX_ADDR_P0 0x0a//数据通道0接收地址#define RX_ADDR_P1 0x0b//数据通道1接收地址#define RX_ADDR_P2 0x0c//数据通道2接收地址#define RX_ADDR_P3 0x0d//数据通道3接收地址#define RX_ADDR_P4 0x0e//数据通道4接收地址#define RX_ADDR_P5 0x0f//数据通道5接收地址#define TX_ADDR 0x10//发送地址#define RX_PW_P0 0x11//P0通道数据宽度设置#define RX_PW_P1 0x12//P1通道数据宽度设置#define RX_PW_P2 0x13//P2通道数据宽度设置#define RX_PW_P3 0x14//P3通道数据宽度设置#define RX_PW_P4 0x15//P4通道数据宽度设置#define RX_PW_P5 0x16//P5通道数据宽度设置#define FIFO_STATUS 0x17//FIFO状态寄存器//NRF24L01U8 NRFACK();U8 NRFSPI(U8 date);U8 NRFReadReg(U8 RegAddr);U8 NRFWriteReg(U8 RegAddr,U8date);U8 NRFReadRxDate(U8 RegAddr,U8 *RxDate,U8 DateLen);U8 NRFWriteTxDate(U8 RegAddr,U8 *TxDate,U8 DateLen);U8 NRFRevDate(U8 *RevDate);void NRFSetTxMode(U8 *TxDate);void NRF24L01Int();void NRFSetRXMode();U8 CheckACK();void Delay(U16 t);U8 bdata sta;//mainvoid Delay_10ms(U16 del);bit CE=P1^4; //RX/TX模式选择端sbit IRQ=P1^1; //可屏蔽中断端sbit CSN=P1^6; //SPI片选端//就是SSsbit MOSI=P1^0; //SPI主机输出从机输入端1sbit MISO=P1^2; //SPI主机输入从机输出端sbit SCLK=P1^3; //SPI时钟端U8 code TxAddr[]={0x34,0x43,0x10,0x10,0x01};//发送地址U8 bdata sta; //状态标志sbit RX_DR=sta^6;sbit TX_DS=sta^5;sbit MAX_RT=sta^4;void Delay(U16 t){ U16 x,y; for(x=t;x>0;x--) for(y=110;y>0;y--);}U8 NRFSPI(U8 date){ U8 i; for(i=0;i<8;i++) // 循环8次 { if(date&0x80) MOSI=1; else MOSI=0; // byte最高位输出到MOSI date<<=1; // 低一位移位到最高位 SCLK=1; if(MISO) // 拉高SCK，nRF24L01从MOSI 读入1位数据，同时从MISO输出1位数据date|=0x01; // 读MISO到byte最低位 SCLK=0; // SCK置低 } return(date); // 返回读出的一字节}void NRF24L01Int(){ Delay(2);//让系统什么都不干 CE=0; //待机模式 1 CSN=1; SCLK=0; IRQ=1; }U8 NRFReadReg(U8 RegAddr){ U8 BackDate; CSN=0;//启动时序NRFSPI(RegAddr);//写寄存器地址BackDate=NRFSPI(0x00);//写入读寄存器指令 CSN=1; return(BackDate); //返回状态}U8 NRFWriteReg(U8 RegAddr,U8 date){ U8 BackDate; CSN=0;//启动时序BackDate=NRFSPI(RegAddr);//写入地址NRFSPI(date);//写入值CSN=1; return(BackDate);}U8 NRFReadRxDate(U8 RegAddr,U8 *RxDate,U8 DateLen){ //寄存器地址//读取数据存放变量//读取数据长度//用于接收U8 BackDate,i; CSN=0;//启动时序 BackDate=NRFSPI(RegAddr);//写入要读取的寄存器地址 for(i=0;i { RxDate[i]=NRFSPI(0); } CSN=1; return(Bac kDate);}U8 NRFWriteTxDate(U8 RegAddr,U8 *TxDate,U8 DateLen){ //寄存器地址//写入数据存放变量//读取数据长度//用于发送U8 BackDate,i; CSN=0; BackDate=NRFSPI(RegAddr);//写入要写入寄存器的地址 for(i=0;i { NRFSPI(*TxDate++); } CSN=1; return(Bac kDate);}void NRFSetTxMode(U8 *TxDate){//发送模式 CE=0; NRFWriteTxDate(W_REGISTER+TX_ADDR,TxAddr,TX_ADDR_WITDH);//写寄存器指令+接收地址使能指令+接收地址+地址宽度 NRFWriteTxDate(W_REGISTER+RX_ADDR_P0,TxAddr,TX_ ADDR_WITDH);//为了应答接收设备，接收通道0地址和发送地址相同 NRFWriteTxDate(W_TX_PAYLOAD,TxDate,TX_DATA_WIT DH);//写入数据 NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答 NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0 NRFWriteReg(W_REGISTER+SETUP_RETR,0x0a); // 自动重发延时等待250us+86us，自动重发10次 NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40 NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益 NRFWriteReg(W_REGISTER+CONFIG,0x0e); // CRC使能，16位CRC校验，上电 CE=1; Delay(5);//保持10us秒以上}//主要接收模式void NRFSetRXMode(){ CE=0; NRFWriteTxDate(W_REGISTER+RX _ADDR_P0,TxAddr,TX_ADDR_WITDH); // 接收设备接收通道0使用和发送设备相同的发送地址 NRFWriteReg(W_REGISTER+EN_AA,0x01); // 使能接收通道0自动应答 NRFWriteReg(W_REGISTER+EN_RXADDR,0x01); // 使能接收通道0 NRFWriteReg(W_REGISTER+RF_CH,0x40); // 选择射频通道0x40 NRFWriteReg(W_REGISTER+RX_PW_P0,TX_DATA_WI TDH); // 接收通道0选择和发送通道相同有效数据宽度 NRFWriteReg(W_REGISTER+RF_SETUP,0x07); // 数据传输率1Mbps，发射功率0dBm，低噪声放大器增益*/ NRFWriteReg(W_REGISTER+CONFIG,0x0f); // CRC 使能，16位CRC校验，上电，接收模式 CE = 1; Delay(5);//保持10us秒以上 }U8 CheckACK(){ //用于发射 sta=NRFReadReg(R_REGISTER+STATUS); // 返回状态寄存器 if(TX_DS||MAX_RT) //发送完毕中断 { NRFWriteReg(W_REGISTER+STATUS,0xff); // 清除TX_DS或MAX_RT中断标志CSN=0; NRFSPI(FLUSH_TX);//用于清空FIFO ！！关键！！不然会出现意想不到的后果！！！大家记住！！ CSN=1; return(0); } else return(1);}//用于接收模式U8 NRFRevDate(U8 *RevDate){ U8 RevFlags=0; sta=NRFReadReg(R_REGISTER+STATUS);//发送数据后读取状态寄存器if(RX_DR) // 判断是否接收到数据{ CE=0; //SPI使能 NRFReadRxDate(R_RX_PAYLOAD,RevDate,RX_DATA_WI TDH);// 从RXFIFO读取数据 RevFlags=1; //读取数据完成标志} NRFWriteReg(W_REGISTER+STATUS,0xff); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标 return(RevFlags);}void Delay_10ms(U16 del){ U16 i,j; for(i=0; i<del; i++) for(j=0; j<1827; j++) //这个是通过软件仿真得出的数 ;}// 做发射main(){ U8 TxDate[1]={0}; NRF24L01Int(); Delay(6000); while(1) { if(KEY= =0) { if(KEY==0) { Delay_10ms(2); TxDate[0]=0x08;//发射按键标识值 NRFSetTxMode(TxDate); while(CheckACK()); TxDate[0] =0; } } }}//// 做接收：一直处于接受模式查询所得到的值是不是0x08main(){ U8 x; U8 RxBuf[1]={0}; NRF24L01Int(); Delay(6000);while(1) { NRFSetRXMode(); NRFRevDate(RxBuf); x=RxBuf[0 ]; if(x==0x08)//0x08为发射部分所发送的按键标识 { // //加入所要执行的功能函数//当然了这里用到单片机io口的时候需要在之前定义//还有就是发送程序中的KEY也需要之前定义好 RxBuf[0]=0; } }}。

河南大学物理与电子学院开放实验室单片机设计报告测温并24L01无线传输设计设计人：开放实验室入室人员目录0 前言 (1)1 系统组成与功能 (1)1.1系统组成 (1)1.1.1 AT89C52单片机 (1)1.1.2 18B20测温芯片 (6)1.1.3 24L01模块 (2)1.1.4 四位一体八段共阴数码管、无源蜂鸣器、74LS138 (3)1.2 系统功能 (6)1.3 系统功能扩充 (6)2 系统原理 (6)2.1无线发射仿真图 (6)2.2 无线接收仿真图 (7)2.3 实物照片 (7)3 程序流程图 (8)3.1 测温程序流程图 (8)3.2 发射程序流程图 (9)3.3 接收程序流程图 (10)4 具体程序 (11)4.1测温程序 (11)4.2 发射板部分程序 (11)4.3 接收板部分程序 (13)5 主要元件清单 (14)5.1 发射板其他主要元件 (14)5.2 接收板其他主要元件 (14)6 结论 (15)7测温并无线收发心得 (15)参考文献 (15)河南大学·物理与电子学院·开放实验室·单片机设计报告1 测温并24L01无线传输开放实验室入室人员（河南大学物理与电子学院，河南 开封，475004）0 前言温度的测试技术已经成熟，已经满足了人们的大部分需求，然而在某些工作场合下，我们更想知道与自己不在一个地方的温度，以便进行温度调控，更好更方便地生产生活，因此，温度的传输就成为了我们要考虑的内容了。

此单片机项目设计中，我们就基于24L01模拟温度的无线传输，经过调试，试验，已经实现了预期功能，同时也实现了对生产生活中温度预警的模拟功能。

1 系统组成与功能1.1 系统组成本系统主要有AT89C52单片机、复位按键、无源蜂鸣器、18B20芯片、24L01模块、四位一体共阴8段数码管等元件组成。

1.1.1 AT89C52单片机AT89C52是一个低电压，高性能CMOS 8位单片机，片内含8k bytes 的可反复擦写的Flash 只读程序存储器和256 bytes 的随机存取数据存储器（RAM ），兼容标准MCS-51指令系统。

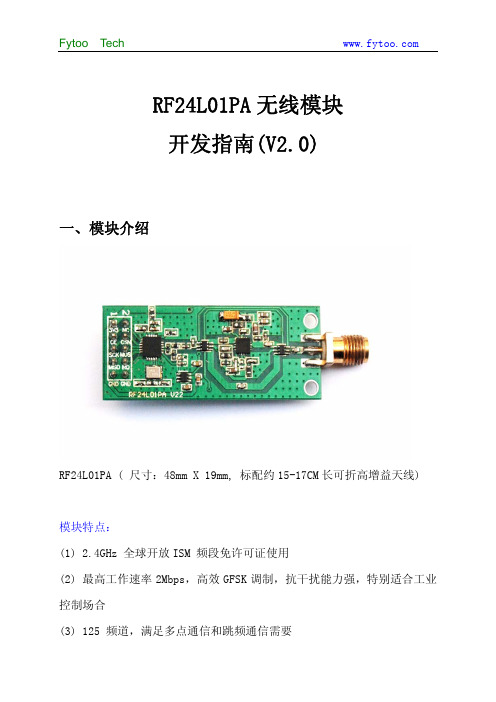

RF24L01PA无线模块开发指南(V2.0)一、模块介绍RF24L01PA ( 尺寸：48mm X 19mm, 标配约15-17CM长可折高增益天线)模块特点：(1) 2.4GHz 全球开放ISM 频段免许可证使用(2) 最高工作速率2Mbps，高效GFSK调制，抗干扰能力强，特别适合工业控制场合(3) 125 频道，满足多点通信和跳频通信需要(4) 内置硬件CRC 检错和点对多点通信地址控制(5) 工作电压3.0-3.6V ,发射功率20dBm（VDD=3.3V）(6) 外置2.4GHz 天线，体积小巧 48mm X 18mm(7) 模块可软件设地址，只有收到本机地址时才会输出数据（提供中断指示)，可直接接各种单片机使用，软件编程非常方便(8) 内置专门稳压电路，使用各种电源包括DC/DC 开关电源均有很好的通信效果(9) 标准DIP间距接口，便于嵌入式应用(10)工作于Enhanced ShockBurst 具有Automatic packet handling, Auto packet transaction handling,具有可选的内置包应答机制，极大的降低丢包率(11) 本公司提供目前几大主流单片机（AVR，MSP430，51，C8051F等）的开发代码，客户只需要将代码移植，就能轻松应用本模块；同时配套基于目前主流单片机（AVR，MSP430，51等）的无线开发系统，帮助更快实现无线应用，欢迎配套选购(12) 开阔地传输距离300-600米（具体距离视环境和天线而定）(13) 与51系列单片机P0口连接时候，需要加10K的上拉电阻,与其余口连接不需要(14) 其他系列的单片机，如果是5V的，请参考该系列单片机IO口输出电流大小，如果超过10mA，需要串联电阻分压，否则容易烧毁模块! 如果是3.3V的，可以直接和RF24L01PA模块的IO口线连接。

比如AVR系列单片机如果是5V的，一般串接2K的电阻二、接口电路管脚说明：(1)VCC脚接电压范围为 3.0V~3.6V之间，不能在这个区间之外，超过3.6V将会烧毁模块。

24l01的多机通信采用频分多子的方法，只需要在接受端对不同的通道配置地址即可。

发送端使用相应的地址作为本机地址。

接受数据时通过读取STATUS 中相关位即可得知接收的是哪个通道的数据。

以下仅给出多对一的通信代码。

至于一对多，以及多对多等情况读者可以自行研究了。

只给出相关部分，其他部分请参考前两篇文章------------------------------------------------------------------------------------------接受端uint const ADDRESS0[ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01}; //频道0接收地址uint const ADDRESS1[ADR_WIDTH]= {0xc4,0xc3,0xc2,0xc1,0xc0}; //频道1接收地址uchar who=0xff;//**************************************************************** ************************/*NRF24L01初始化//**************************************************************** ***********************/void init_NRF24L01(void){us(100);CE=0; // chip enableCSN=1; // Spi disableSCK=0; // Spi clock line init high//SPI_Write_Buf(WRITE_REG + TX_ADDR,ADDRESS0, ADR_WIDTH); //写本地地址SPI_Write_Buf(WRITE_REG + RX_ADDR_P0,ADDRESS0,ADR_WIDTH); //频道0地址SPI_Write_Buf(WRITE_REG + RX_ADDR_P1,ADDRESS1,ADR_WIDTH); //频道1地址SPI_RW_Reg(WRITE_REG + EN_AA, 0x03); //频道0、1自动应答SPI_RW_Reg(WRITE_REG + EN_RXADDR, 0x03); //允许频道0、1SPI_RW_Reg(WRITE_REG + RF_CH, 0); //设置信道工作为2.4GHZ，收发必须一致SPI_RW_Reg(WRITE_REG + RX_PW_P0, RX_PLOAD_WIDTH); //0接收数据长度SPI_RW_Reg(WRITE_REG + RX_PW_P1, RX_PLOAD_WIDTH); //1接收数据长度SPI_RW_Reg(WRITE_REG + RF_SETUP, 0x07); //设置发射速率为1MHZ，发射功率为最大值0dB}/***************************************************************** *************************************//*函数：unsigned char nRF24L01_RxPacket(unsigned char* rx_buf)/*功能：数据读取后放如rx_buf接收缓冲区中/***************************************************************** *************************************/unsigned char nRF24L01_RxPacket(unsigned char* rx_buf){unsigned char revale=0;sta=SPI_Read(STATUS); //读取状态寄存其来判断数据接收状况if(RX_DR) //判断是否接收到数据{CE = 0;SPI_Read_Buf(RD_RX_PLOAD,rx_buf,TX_PLOAD_WIDTH);revale =1;who=sta&0x0e;who|=0xf0; //通道0：who==0xf0;通道1：who==0xf2}SPI_RW_Reg(WRITE_REG+STATUS,0xff); //接收到数据后RX_DR,TX_DS,MAX_PT都置高为1，通过写1来清楚中断标志CSN=0;SPI_RW(FLUSH_RX);CSN=1;return revale;}void main(void){uchar i;uchar RxBuf[TX_PLOAD_WIDTH];init_NRF24L01() ;StartUART();ms(6000);while(1){//如果接收到数据，发往PCSetRX_Mode();if(nRF24L01_RxPacket(RxBuf)){R_S_Byte(who);ms(100);for(i=0;i<TX_PLOAD_WIDTH;i++){R_S_Byte(RxBuf[i]);ms(100);}}}}-------------------------------------------1----------------------------------------------------发送uint constADDRESS0[ADR_WIDTH]= {0x34,0x43,0x10,0x10,0x01};其余与双工通信相同-------------------------------------------2----------------------------------------------------发送uint constADDRESS1[ADR_WIDTH]= {0xc4,0xc3,0xc2,0xc1,0xc0}; //频道1接收地址其余与双工通信相同以上就是简要的代码。

nordic_nRF24LE1无线监控通信快速开发文档（很好很全版）nRF24LE1无线监控通信开发文档ATR—609撰写时间：2010年9月9日nRF24LE1无线监控通信开发文档 (1)第一章项目背景概述 (4)第二章nRF24LE1背景知识 (6)2.1 nRF24LE1的硬件架构介绍 (6)2.2 nRF24L01+2.4G射频收发器介绍 (6)2.2.1射频收发器架构介绍 (6)2.2.2 射频收发功能说明 (7)2.2.3 增强型ShockBurst (8)2.3 存储器相关 (9)第三章软硬件开发平台搭建 (11)3.1 硬件平台介绍 (11)3.2 软件平台介绍 (11)3.2.1 软件开发包SDK (12)3.2.2 nRF软件综合环境 (13)3.2.3 nRFprobe——在线仿真软件调试工具 (14)3.2.4 软件开发平台 (14)3.3 nRF24LE1 DK Getting Started Guide (15)第四章子模块代码解析 (17)4.1 I/O口的使用 (17)4.2 UART子模块 (18)4.3 实时钟RTC (20)4.4跳频子函数 (21)4.5 发送和接收子模块 (22)第五章无线抗干扰技术 (27)5.1 2.4GHz ISM频段分析 (27)5.2 无线抗干扰设计 (29)第六章无线通信协议 (30)6.1介质访问控制协议设计 (30)6.2 通信协议设计 (32)参考文献 (34)第一章项目背景概述本无线通信设计应用于家庭安防监控系统。

如图1.1所示，该系统以主机为中心，多个传感器及摄像头等设备与主机构成一个星形的网络结构。

他们每个节点都配有一个无线收发模块nRF24LE1，主机也有无线收发模块，因此主机与各个设备之间都是无线通讯的，不需要布线来进行连接，系统维护和管理都不需要太多的外部干预，这样使得系统更加简便安全。

图1.1 无线通信系统框图各模块之间的通信关系：主机与摄像头之间：①向主机申请加入网络，主机收到加入申请后，回复加入网络成功信号；②主机发送拍摄照片命令，摄像头收到指令后按指令要求向主机发送图片数据；③当传感器被触发后，向主机发送触发信号；④定时的网络维持。

24L01+超低功耗高性能 2.4GHz GFSK 无线收发芯片主要特性„ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ „ 工作在 2.4GHz ISM 频段 调制方式：GFSK/FSK 数据速率：2Mbps/1Mbps/250Kbps 超低关断功耗：<0.7uA 超低待机功耗：<15uA 快速启动时间： <130uS 内部集成高 PSRR LDO 宽电源电压范围：1.9-3.6V 数字 IO 电压: 3.3V/5V 低成本晶振：16MHz±60ppm 接收灵敏度：<-83dBm @2MHz 最高发射功率：7dBm 接收电流（2Mbps） ：<15mA 发射电流(2Mbps):<12mA（0dBm) 10MHz 四线 SPI 模块 内部集成智能 ARQ 基带协议引擎 收发数据硬件中断输出 支持 1bit RSSI 输出 极少外围器件,降低系统应用成本 QFN20 封装或 COB 封装应用范围‹ 无线鼠标、键盘 ‹ 无线遥控、体感设备 ‹ 有源 RFID、NFC ‹ 智能电网、智能家居 ‹ 无线音频 ‹ 无线数据传输模块 ‹ 低功耗自组网无线传感网节点封装图结构框图24L01+术语缩写术语 ARQ ART ARD BER CE CRC CSN DPL GFSK IRQ ISM LSB Mbps MCU MHz MISO MOSI MSB PA PID PLD RX TX PWR_DWN PWR_UP RF_CH RSSI RX RX_DR SCK SPI TX TX_DS XTAL 描述 Auto Repeat-reQuest Auto ReTransmission Auto Retransmission Delay Bit Error Rate Chip Enable Cyclic Redundancy Check Chip Select Dynamic Payload Length Gaussian Frequency Shift Keying Interrupt Request Industrial-Scientific-Medical Least Significant Bit Megabit per second Micro Controller Unit Mega Hertz Master In Slave Out Master Out Slave In Most Significant Bit Power Amplifier Packet Identity Payload RX TX Power Down Power UP Radio Frequency Channel Received Signal Strength Indicator Receiver Receive Data Ready SPI Clock Serial Peripheral Interface Transmitter Transmit Data Sent Crystal 中文描述 自动重传请求 自动重发 自动重传延迟 误码率 芯片使能 循环冗余校验 片选 动态载波长度 高斯频移键控 中断请求 工业-科学-医学 最低有效位 兆位每秒 微控制器 兆赫兹 主机输入从机输出 主机输出从机输入 最高有效位 功率放大器 数据包识别位 载波 接收端 发射端 掉电 上电 射频通道 信号强度指示器 接收机 接收数据准备就绪 SPI 时钟 串行外设接口 发射机 已发数据 晶体振荡器24L01+目 录1、简介.................................................. 4 2、引脚信息 .............................................. 5 3、工作模式 .............................................. 6 4、寄存器映射表 .......................................... 9 5、主要参数指标 ......................................... 10 6、封装................................................. 12 7、典型应用原理图 ....................................... 14 8、订单信息 ............................................. 17附： 典型配置方案 ....................................... 1924L01+1、简介24L01 是一颗工作在2.4GHz ISM频段，专为低功耗无线场合设计，集成嵌 入式 ARQ 基带协议引擎的无线收发器芯片。
