- 63 -工 业 技 术车门的开启和关闭是车辆使用者最常见的动作之一，因此车门关闭力的大小直接影响乘客对车辆品质的判断。
关门力问题一直是国内汽车企业自主研发设计开发的弱点项目。
有效解决关门力问题是如今各大汽车企业迫切需要解决的问题。
１ 车门关闭过程中需要克服的阻力在接触密封条之前：空气阻力，限制器摩擦，铰链摩擦，门的重心提升等。
与密封条接触后：空气阻力，限制器摩擦，铰链摩擦，门的重心提升，密封条的反作用力，锁和锁扣的摩擦，气流排气的能量消耗，限位块等。
２ 影响车门闭合力的因素２．１ 密封胶条的影响在门的打开和关闭期间，密封条被连续挤压，从而产生作用在门和密封条的配合位置上的反向力。
密封条对门的关闭力的影响来自门上的反向力所做的功。
该反向力的大小主要由条带本身的非线性特性和压缩量决定。
密封胶条的非线性特性取决于材料的横截面设计和压缩 - 载荷变形曲线（CLD 曲线），密封胶条的压缩量取决于门与侧壁之间的配合间隙（内部间隙）和密封胶条带本身的横截面设计。
２．２ 门和车身的制造精度对关闭力的影响主要体现在门铰链的安装表面的精度和门开口区域的匹配表面精度上。
门铰链安装表面的变形可能导致门整体向Y 向内移向，无论是车身脊线的变形还是门框的变形，都可能直接导致车门和车体间的间隙变小。
在正常情况下，门铰链安装表面的精度要求在±0.5 mm 以内，门开口面积精度控制在±1.0 mm 以内。
２．３ 空气抗压性关闭门的过程类似于腔压缩过程。
假设汽车的驱动空间中的空气是理想的气体，门在关闭压缩过程中温度不会升高，并且驱动空间中的空气质量不会改变。
根据理想气体状态方程，如果想降低空气阻力，要减少门关上后门上的气压和大气压之间的差异。
在工程中，这通常通过在车身内部添加设计单向通风口来实现。
２．４ 门重力冲击当门被设计成弧形或由于铰链螺母孔在实际生产过程中的位置偏离而使门倾斜时，门的重量将被引导到门的外侧，使得门在关闭过程中遇到阻力。
10.16638/ki.1671-7988.2019.03.051浅谈汽车车门闭合力控制模式王作兵1，张光银1，陈云涛1，刘广辉1，孙艳2，龙全兵3，何卓3（1.浙江零跑科技有限公司，浙江金华321000；2.奇瑞商用车（安徽）有限公司，安徽芜湖241006；3.奇瑞汽车股份有限公司，安徽芜湖241009）摘要：车门闭合力是乘用车车门系统性能的重要参数，是以车门在不同速度下是否可靠关闭来表征车门系统的性能。
在乘用车整车评测中，通常由手产生车门的初始速度，然后检测车门即将关闭前的最终速度值，并以车门可靠关闭所需要的最小速度和车门关闭消耗的最小能量来表征车门综合性能，一般要求为0.8-1.5m/s，我公司要求为0.8-1.2m/s。
关键词：车门闭合力；闭合力因素；测量原理；控制点中图分类号：U463.8 文献标识码：A 文章编号：1671-7988(2019)03-154-02An Overview of Control Mode of Automobile Door Closing Force Wang Zuobing1, Zhang Guangyin1, Chen Yuntao1, Liu Guanghui1, Sun Yan2, Long Quanbing3, He Zhuo3 ( 1.Zhejiang leapmotor technology co., Ltd, Zhejiang Jinhua 321000; 2.Chery Commercial Vehicle (Anhui) Co., Ltd, Anhui Wuhu 241006; 3.Chery Automobile Co., Ltd, Anhui Wuhu 241009 )Abstract: Door closing force is an important parameter of the performance of passenger car door system, which is charac -terized by whether the door closes reliably at different speeds. In the evaluation of passenger cars, the initial speed of the door closing is usually generated by hand, and then the final speed value before the door closing is detected. The comprehensive performance of the door is characterized by the minimum speed required for the door reliable closing and the minimum energy consumed for the door closing. The general requirement is 0.8-1.54m/s. Our company's requirement is 0.8-1.2m/s.Keywords: door closing force; Factors in door closing; principle of measuremen; control pointCLC NO.: U463.8 Document Code: A Article ID: 1671-7988(2019)03-154-021 车门关闭过程中需要克服的阻力（1）接触密封条前：空气阻力﹑限位器摩擦力﹑铰链摩擦力﹑车门重心的升降等。

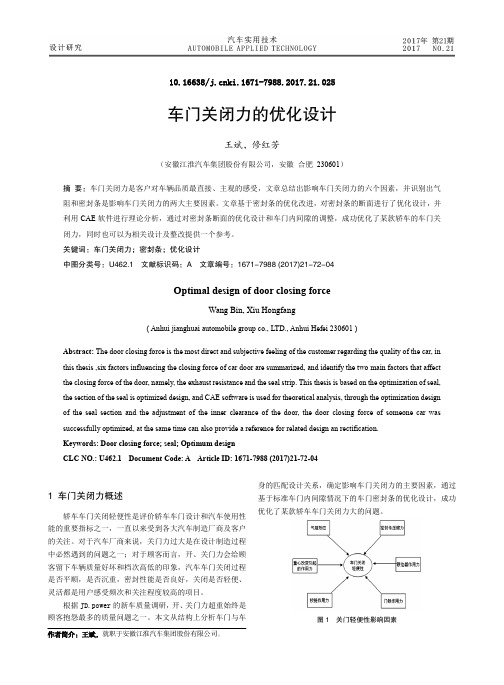

10.16638/ki.1671-7988.2017.21.025车门关闭力的优化设计王斌，修红芳（安徽江淮汽车集团股份有限公司，安徽合肥230601）摘要：车门关闭力是客户对车辆品质最直接、主观的感受，文章总结出影响车门关闭力的六个因素，并识别出气阻和密封条是影响车门关闭力的两大主要因素。
