第二章作业思考题：2-1直流电动机有哪几种调速方法？各有哪些特点？1.电枢回路串电阻调速特点：电枢回路的电阻增加时，理想空载转速不变，机械特性的硬度变软。
反之机械特性的硬度变硬。
2.调节电源电压调速特点：电动机的转速随着外加电源电压的降低而下降，从而达到降速的目的。
不同电源电压下的机械特性相互平行，在调速过程中机械特性的硬度不变，比电枢回路串电阻的降压调速具有更宽的调速范围。
3.弱磁调速特点：电动机的转速随着励磁电流的减小而升高，从而达到弱磁降速的目的。
调速是在功率较小的励磁回路进行，控制方便，能耗小，调速的平滑性也较高。
2-2简述直流 PWM 变换器电路的基本结构。
IGBT，电容，续流二极管，电动机。
2-3直流 PWM 变换器输出电压的特征是什么？直流电压2-4为什么直流PWM变换器-电动机系统比V-M系统能够获得更好的动态性能？直流PWM变换器-电动机系统比V-M系统开关频率高，电流容易连续，谐波少，电动机损耗及发热都较小；低速性能好，稳速精度高，调速范围宽；若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强；电力电子开关器件工作在开关状态，导通损耗小，当开关频率适中时，开关损耗也不大，因而装置效率较高；直流电源采用不控整流时，电网功率因数比相控整流器高。
2-5在直流脉宽调速系统中，当电动机停止不动时，电枢两端是否还有电压？电路中是否还有电流？为什么？电枢两端还有电压，因为在直流脉宽调速系统中，电动机电枢两端电压仅取决于直流。
电路中无电流，因为电动机处已断开，构不成通路。
2-6直流PWM变换器主电路中反并联二极管有何作用？如果二极管断路会产生什么后果？反并联二极管是续流作用。
若没有反并联二极管，则IGBT的门极控制电压为负时，无法完成续流，导致电动机电枢电压不近似为零。
2-7直流 PWM 变换器的开关频率是否越高越好？为什么？不是越高越好，因为太高的话可能出现电容还没充完电就IGBT关断了，达不到需要的输出电压。
电力拖动与控制课程设计一、课程目标知识目标：1. 学生能够理解电力拖动的基本原理，掌握常用电动机的工作特性。
2. 学生能够阐述控制电路的构成及工作原理，掌握基本的控制电路分析方法。
3. 学生能够解释电力拖动系统中常见的故障及排除方法。
技能目标：1. 学生能够设计简单的电力拖动与控制电路，进行电路连接和调试。
2. 学生能够运用所学知识分析电力拖动与控制电路故障，并提出解决方案。
3. 学生能够运用电力拖动与控制技术解决实际工程问题。
情感态度价值观目标：1. 学生通过学习电力拖动与控制课程，培养对电气工程领域的兴趣，增强探索精神。
2. 学生能够认识到电力拖动与控制在工业生产中的重要性，增强社会责任感和使命感。
3. 学生在团队协作中培养沟通、协作能力，形成良好的工程素养。
课程性质分析：本课程为电气工程及其自动化专业核心课程，旨在培养学生掌握电力拖动与控制技术的基本理论、分析和设计能力。
学生特点分析：学生已具备基础电路、模拟电子技术等基础知识，具有一定的电路分析和动手能力。
教学要求：1. 结合实际工程案例，提高学生的理论联系实际能力。
2. 强化实践环节，培养学生的动手能力和创新能力。
3. 注重团队协作，提高学生的沟通与协作能力。
4. 通过课程学习，使学生具备电力拖动与控制领域的基本素养。
二、教学内容1. 电力拖动基本原理- 电动机工作特性- 电力拖动系统概述- 常用电动机类型及特性分析2. 控制电路原理与分析- 控制电路基本元件- 常用控制电路类型- 控制电路分析方法3. 电力拖动与控制电路设计- 设计原则与步骤- 控制电路的设计方法- 电路仿真与调试4. 故障分析与排除- 电力拖动系统常见故障- 故障诊断方法- 排除故障的步骤与技巧5. 实践教学环节- 实验项目设置- 实验操作指导- 实践成果评价6. 课程案例分析- 典型电力拖动与控制工程案例- 案例分析与讨论- 案例启示与应用教学内容安排与进度：第1-2周：电力拖动基本原理及电动机工作特性第3-4周：控制电路原理与分析第5-6周：电力拖动与控制电路设计第7-8周：故障分析与排除第9-10周：实践教学环节第11-12周：课程案例分析及总结教材章节关联：《电力拖动与控制》第1章：电力拖动基本原理《电力拖动与控制》第2章：控制电路原理与分析《电力拖动与控制》第3章：电力拖动与控制电路设计《电力拖动与控制》第4章：故障分析与排除《电力拖动与控制》第5章：实践环节及案例分析三、教学方法为了提高教学效果，激发学生的学习兴趣和主动性，本课程将采用以下多样化的教学方法：1. 讲授法：教师通过系统讲解电力拖动与控制的基本理论、原理和关键技术，使学生掌握课程的核心知识。

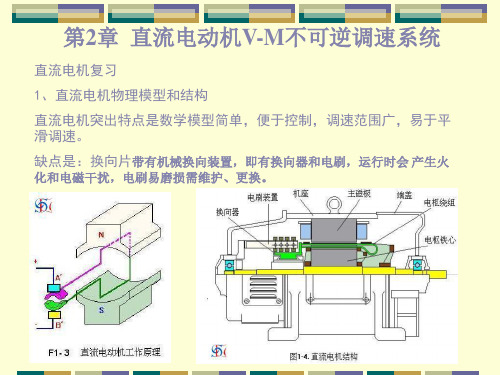

第二章直流电动机的电力拖动答：由电动机作为原动机来拖动生产机械的系统为电力拖动系统。
一般由电动机、生产机械的工作机构、传动机构、控制设备及电源几部分组成。
电力拖动系统到处可见，例如金属切削机床、桥式起动机、电气机车、通风机、洗衣机、电风扇等。
答：电动机的理想空载转速是指电枢电流I a=0时的转速，即。
实际上若I a=0，电动机的电磁转矩T em=0，这时电动机根本转不起来，因为即使电动机轴上不带任何负载,电机本身也存在一定的机械摩擦等阻力转矩（空载转矩）。
要使电动机本身转动起来，必须提供一定的电枢电流I a0（称为空载电流），以产生一定的电磁转矩来克服这些机械摩擦等阻力转矩。
由于电动机本身的空载摩擦阻力转矩很小，克服它所需要的电枢电流I a0及电磁转矩T0很小，此所对应的转速略低于理想空载转速，这就是实际空载转速。
实际空载转速为简单地说，I a=0是理想空载，对应的转速n0称为理想空载转速；是I a= I a0实际空载，对应的转速n0’的称为实际空载转速，实际空载转速略低于理想空载转速。
答：固有机械特性与额定负载转矩特性的交点为额定工作点，额定工作点对应的转矩为额定转矩，对应的转速为额定转速。
理想空载转速与额定转速之差称为额定转速降，即：答：电力拖动系统稳定运行的条件有两个，一是电动机的机械特性与负载的转矩特性必须有交点；二是在交点（T em =T L）处，满足，或者说，在交点以上（转速增加时）,T em<T L，而在交点以下（转速减小时）,T em>T L。
一般来说，若电动机的机械特性是向下倾斜的，则系统便能稳定运行，这是因为大多数负载转矩都随转速的升高而增大或者保持不变。
答：只有（b）不稳定，其他都是稳定的。
答：他励直流电动机稳定运行时，电枢电流：可见，电枢电流I a与设计参数U、C eΦ、R a有关，当这些设计参数一定时，电枢电流的大小取决于电动机拖动的负载大小，轻载时n高、I a小，重载时n低、I a大，额定运行时n=n N、I a=I N。
第一章闭环控制的直流调速系统1－1 为什么 PWM —电动机系统比晶闸管—电动机系统能够获得更好的动态性能？ 答：PWM —电动机系统在很多方面有较大的优越性：（1） 主电路线路简单，需用的功率器件少。
（2） 开关频率高，电流容易连续，谐波少，电机损耗及发热都较小。
（3） 低速性能好，稳速精度高，调速范围宽，可达 1：10000 左右。
（4） 若与快速响应的电动机配合，则系统频带宽，动态响应快，动态抗扰能力强。
（5） 功率开关器件工作在开关状态，导通损耗小，当开关频率适当时，开关损耗也不大，因而装置效率较高。
（6） 直流电源采用不控整流时，电网功率因数比相控整流器高。
1－2 试分析有制动通路的不可逆 PWM 变换器进行制动时，两个 VT 是如何工作的。
答：在制动状态中，i d 为负值，VT 2 就发挥作用了。
这种情况发生在电动运行过程中需要降 速的时候。
这时，先减小控制电压，使U g 1 的正脉冲变窄，负脉冲变宽，从而使平均电枢电 压U d 降低。
但是，由于机电惯性，转速和反电动势还来不及变化，因而造成 E > U d ，很 快使电流 i d 反向，VD 2 截止，在 t on δ t ＜Ｔ时，U g 2 变正，于是VT 2 导通，反向电流沿回路 3 流通，产生能耗制动作用。
在T δ t ＜Ｔ+ t on 时，VT 2 关断， i d 沿回路 4 经VD 1 续流，向电源回馈制动，与此同时，VD 1 两端压降钳住VT 1 使它不能导通。
在制动状态中，VT 2 和VT 1轮流导通，而VT 1 始终是关断的。
在轻载电动状态，这时平均电流较小，以致在VT 1 关断后 i d 经VD 2 续流时，还没有达到周期Ｔ，电流已经衰减到零，这时VD 2 两端电压也降为零，VT 2 便提前导通了，使电流反向， 产生局部时间的制动作用。
１－３ 调速范围和静差率的定义是什么？调速范围、静差速降和最小静差率之间有什么关 系？为什么说“脱离了调速范围，要满足给定的静差率也就容易得多了”？ 答：生产机械要求电动机提供的最高转速和最低转速之比叫做调速范围，用字母Ｄ表示，即D =n max n min其中，n max 和 n min 一般都指电动机额定负载时的最高和最低转速，对于少数负载很轻的机械，可以用实际负载时的最高和最低转速。
