多重插入引用的分解

CAD命令cad精华(2010-10-19 14:53:16)转载标签：杂谈分类： CAD 《绘图》直线：l构造线：xl多段线：pl正多边形：pol矩形：rec射线：ray 《修改》圆弧：a 删除：e圆：c 复制：co或者cp修订云线：revcloud 镜像：mi样条曲线：spl 偏移：o椭圆：el 阵列：ar插入块：i 移动：m创建块：b 旋转：ro点：po 比例（放大或者缩小）：sc图案填充：h=bh 拉伸：s渐变色：gd 修剪：tr面域：reg 延伸：ex插入表格：tb 打断于点：br多行文字：mt或者dt 打断：br多线：ml 合并：j圆环：do 倒角：cha绘制实体三角形/四边形：so 倒圆角：f+(r)分解：x(xp)控制AutoCAD运行单个还是对个图形界面，（正常值为0）：sdi设置自动保存时间：sat（savetime）----------------------------------**的分隔线----------------------------------------《标注》《查询》线性：dli 距离：di对齐：dal 区域面积：aa弧长：dar 面域/质量特性：暂时不知道坐标式标注：dor 列表：li=ls半径：dra 点坐标：id直径：ddi角度：dan基线：dba 《绘图次序》连续：dco 绘图次序：dr快速引线：le位行公差：tol圆心：dce（dimcen设置标注十字线长度）标注样式：d编辑标注ded替换标注系统变量：dov----------------------------------**的分隔线----------------------------------------《特性设置》图层设置：la颜色设置：col线形设置：lt线宽设置：lw文字样式设置：st标注样式设置：d表格样式设置：ts草图设置：ds或者se或者os点样式设置：暂时不知道多线样式设置：暂时不知道单位设置：un重命名：ren（基本上没什么用）用户自定义界面设置：to视点预置：vp----------------------------------**的分隔线----------------------------------------《特殊编辑》定距等分：me定数等分：div二维/三维对齐：al格式刷：ma刷新：re命令式清理：pu合并多段线：pe（m）ctrl+shift+c：带基点复制ctrl+shift+v：带基点复制成块ctrl+c：复制ctrl+v：粘贴特性编辑：ctrl+1=ch=mo=pr 调整直线长度：len（dy）定义属性：att编辑带属性的块：ate块编辑器：be关闭块编辑器：bc块中增加动态块参数：ac块剪辑器中保存块：bs写块：w（相当于另存为）解除关联标注：dda平移：p创建闭合多段线/面域：bo加载AutoCAD插件lsp：ap 图案填充编辑：he图像管理器：im差集：su并集：uni交集：in图案填充渐变色：gd编辑文字/标注文字：ed选择外部参照：xa裁剪块/裁剪外部参照：xc设计研发中心：dc=adc选择性粘贴：pa捕捉栅格：snSPLINEDIT：编辑样条曲线对象 SPE以其他文件格式保存对象: exp创建可重复使用的过滤器以便根据特性选择对象:FI用脚本文件执行一系列命令：scraidimtextmove:单独移动标注文字----------------------------------**的分隔线----------------------------------------《三维设计》已经画好的三维图在拉伸：【ctrl+alt】三维观察器：3do拉伸二维为三维：ext用平面剖切一组实体：sl三维楔体：we三维长方体：box三维旋转：rev隐藏线（三维消隐）：hi圆环体：tor圆柱体：cyl三维阵列(AutoCAD2008命令)：3A三维对齐(AutoCAD2008命令)：3AL设置当前三维实体的厚度 TH用两个或多个三维实体的公用部分创建三维复合实体:inf用剖切平面和实体截交创建面域 sec----------------------------------**的分隔线----------------------------------------3D：用于在可以隐藏、着色或渲染的常见几何体中创建三维多边形网格对象3F：在三维空间中的任意位置创建三侧面或四侧面mat：三维材质3DPOLY：在三维空间创建由直线段组成的多段线 3PASEADMIN：执行外部数据库命令的管理功能 AADASEEXPORT：输出选择对象的链接信息 AEXASELINKS：管理对象和外部数据库之间的链接 ALIASEROWS：显示并编辑表数据并创建链接和选择集 ARODDVPOINT：设置三维观察方向 VPHIDE：重生成三维模型时不显示隐藏线 HIIMAGE：以多种格式向 AutoCAD 图形文件中插入图像 IMLTSCALE：设置全局线型比例因子 LTSPASTESPEC：插入剪贴板数据并控制数据格式 PARPREF：设置渲染系统配置 RPRSNAP：规定光标按指定的间距移动 SN----------------------------------**的分隔线----------------------------------------TABLET：校准、配置、打开和关闭已安装的数字化仪 TATILEMODE：控制对图纸空间的访问以及控制视口的行为 TIxref：控制图形中的外部参照 XRxr：渲染 AutoCAD 2008 中是渲染功能，为什么？？sn：指定捕捉间距AutoCAD2008 【指定捕捉间距或[开(ON)/关(OFF)/纵横向间距(A)/样式(S)/类型(T)] <0.5000000>: 】cal：计算器命令：回车后输入公式再回车----------------------------------**的分隔线----------------------------------------AutoCAD 2008xa：选择外部参照文件，选择dwg文件。

论文写作中的引用和文献管理工具推荐引言在论文写作中，引用和文献管理是非常重要的环节。

准确引用相关文献不仅能够提高学术质量，还能够显示出作者对前人研究的尊重和对学术规范的遵守。

同时，合理地管理和组织文献可以提高写作效率，减少错误和重复工作。

本文将介绍论文写作中引用的方法，并推荐几款优秀的文献管理工具。

引用的方法在论文中引用他人的研究成果是一种学术礼仪，也是体现学术稳健的表现。

正确的引用方法可以提高学术质量，避免抄袭之嫌。

1. 直引直引是最常见的引用方法，即直接将他人的观点或数据引用到论文中。

在正文中引用时，可以使用引号将原文直接引用，同时添加作者姓名、出版年份和页面或段落号码等信息，以确保引用的准确性。

例如：根据Brown（2010）的研究，教育技术在课堂教学中发挥了积极的作用（p. 30）。

2. 间接引用间接引用是指对他人观点的概括和解释，而非直接引用原文。

在使用间接引用时，需要提及原文作者，并在引文后添加对应的出版年份。

例如：一些研究者认为教育技术在课堂教学中扮演了重要的角色（Brown，2010）。

3. 多重引用多重引用是指在文章中引用了其他学术文献中的引用。

当文献中引用了其他文献时，我们需要在引文中同时给出原文作者和被引用文献的作者等信息。

例如：Johnson（2015）所述的研究中，引用了Smith（2010）的观点。

文献管理工具推荐为了更好地管理和组织大量的文献，推荐以下几款专业的文献管理工具，它们能够帮助作者快速定位、整理和引用相关文献。

1. EndNoteEndNote是一款经典的文献管理软件，具有强大的功能和丰富的数据库资源。

它可以帮助用户收集、整理和引用文献，并且提供了多种引用格式供选择。

EndNote还支持与Microsoft Word等常见写作软件的无缝连接，方便用户在写作过程中插入引文和参考文献。

2. ZoteroZotero是一款免费开源的文献管理工具，适用于多平台使用。

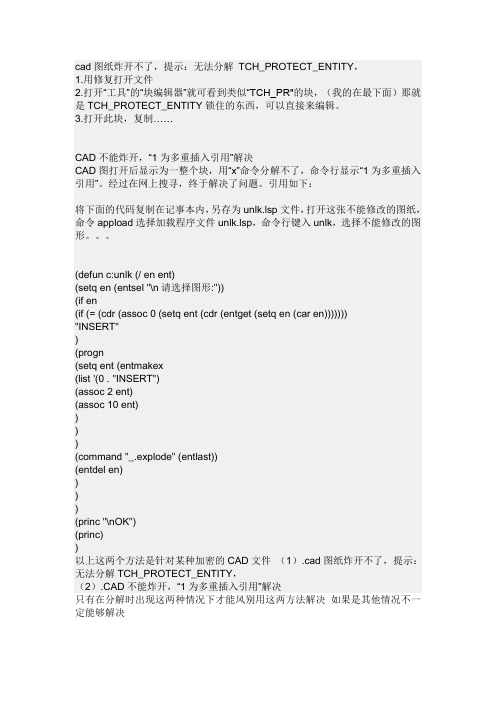

cad图纸炸开不了，提示：无法分解TCH_PROTECT_ENTITY，1.用修复打开文件2.打开“工具”的“块编辑器”就可看到类似“TCH_PR"的块，（我的在最下面）那就是TCH_PROTECT_ENTITY锁住的东西，可以直接来编辑。

3.打开此块，复制……CAD不能炸开，“1为多重插入引用”解决CAD图打开后显示为一整个块，用“x”命令分解不了，命令行显示“1为多重插入引用”。

经过在网上搜寻，终于解决了问题。

引用如下：将下面的代码复制在记事本内，另存为unlk.lsp文件，打开这张不能修改的图纸，命令appload选择加载程序文件unlk.lsp，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)(setq en (entsel "\n请选择图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK")(princ))以上这两个方法是针对某种加密的CAD文件（1）.cad图纸炸开不了，提示：无法分解TCH_PROTECT_ENTITY，（2）.CAD不能炸开，“1为多重插入引用”解决只有在分解时出现这两种情况下才能风别用这两方法解决如果是其他情况不一定能够解决原文地址：教你怎么炸开cad图纸里的多重插入块作者：筑龙结构首先打开记事本复制下面的内容：;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

Cad文件炸开劲爆方法CAD文件暴力炸开，一般设计院出图保存问图块，CAD炸开命令炸不开，用这软件，CAD中AP(加载)该文件，打开一需要炸开文件后，选择后unlk命令就行了，一次不行多几次，再不行就用CAD炸开命令，两个反复用。

100%没问题。

unlk.lsp CAD文件怎么炸开？1.打开不能修改cad的图纸，命令appload选择加载程序文件unlk.lsp，命令行键入unlk，选择不能修改的图形。

2. 用AutoCAD打开无法炸开的图纸，选择菜单“工具”——“加载应用程序”，打开“加载、卸载应用程序”对话框，在对话框里找到并点选那个名为“unlk.lsp”的文件，依次点击“加载”、“关闭”按钮，关闭对话框。

3.在 AutoCAD的命令行里输入“unlk”并回车，当提示“请选择被加密的图形”的时候，点击一下图形，等待\\程序加载和执行。

4. 等待过后，你会发现图纸被炸开了，文字部分双击也可进入编辑状态。

解密CAD图纸从设计院拿到的图纸被加密成了一个大块无法炸开无法修改也没法导入到广联达里面，这是因为图形被加密了！！！(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK，解密成功。

")(princ))炸开“多重插入引用”的方法以及制作1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

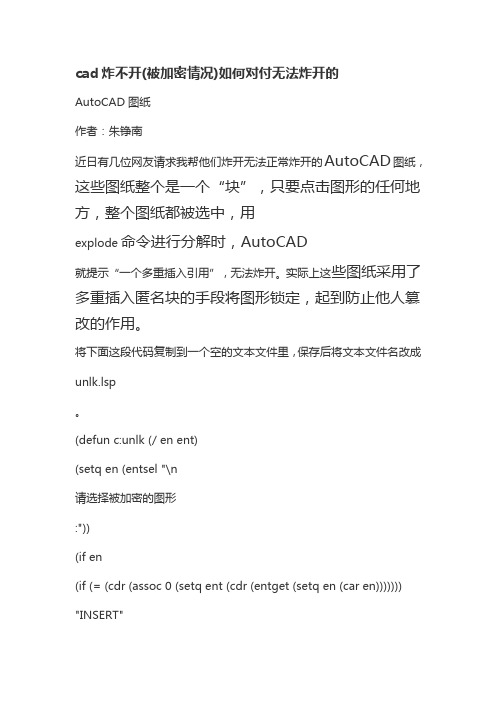

cad炸不开(被加密情况)如何对付无法炸开的AutoCAD图纸作者：朱铮南近日有几位网友请求我帮他们炸开无法正常炸开的AutoCAD图纸，这些图纸整个是一个“块”，只要点击图形的任何地方，整个图纸都被选中，用explode命令进行分解时，AutoCAD就提示“一个多重插入引用”，无法炸开。

实际上这些图纸采用了多重插入匿名块的手段将图形锁定，起到防止他人篡改的作用。

将下面这段代码复制到一个空的文本文件里，保存后将文本文件名改成unlk.lsp。

(defun c:unlk (/ en ent)(setq en (entsel "\n请选择被加密的图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en))))))) "INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast)) (entdel en))))(princ "\nOK，解密成功。

")(princ))用AutoCAD打开无法炸开的图纸，操作菜单“工具”——“加载应用程序”，打开“加载、卸载应用程序”对话框，在对话框里找到并点选那个名为“unlk.lsp”的文件，依次点击“加载”、“关闭”按钮，关闭对话框。

在AutoCAD的命令行里输入“unlk”并回车，当提示“请选择被加密的图形”的时候，点击一下图形，OK，图纸被炸开了。

有的图纸重复使用了数次多重插入匿名块的方法，这样的图纸需要重复使用上述方法才能最终炸开，我曾经遇到一张图纸，是在重复运行了10次“unlk”命令以后才炸开的。

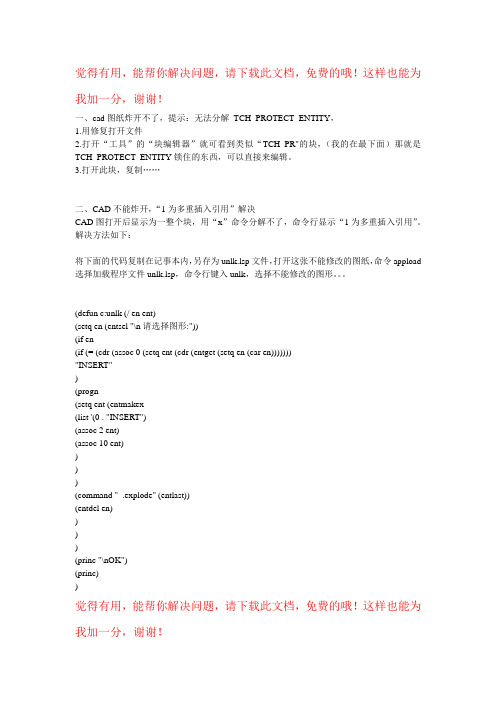

觉得有用，能帮你解决问题，请下载此文档，免费的哦！这样也能为我加一分，谢谢！一、cad图纸炸开不了，提示：无法分解TCH_PROTECT_ENTITY，1.用修复打开文件2.打开“工具”的“块编辑器”就可看到类似“TCH_PR"的块，（我的在最下面）那就是TCH_PROTECT_ENTITY锁住的东西，可以直接来编辑。

3.打开此块，复制……二、CAD不能炸开，“1为多重插入引用”解决CAD图打开后显示为一整个块，用“x”命令分解不了，命令行显示“1为多重插入引用”。

解决方法如下：将下面的代码复制在记事本内，另存为unlk.lsp文件，打开这张不能修改的图纸，命令appload 选择加载程序文件unlk.lsp，命令行键入unlk，选择不能修改的图形。

(defun c:unlk (/ en ent)(setq en (entsel "\n请选择图形:"))(if en(if (= (cdr (assoc 0 (setq ent (cdr (entget (setq en (car en)))))))"INSERT")(progn(setq ent (entmakex(list '(0 . "INSERT")(assoc 2 ent)(assoc 10 ent))))(command "_.explode" (entlast))(entdel en))))(princ "\nOK")(princ))觉得有用，能帮你解决问题，请下载此文档，免费的哦！这样也能为我加一分，谢谢！。

1.将下列程序复制到记事本：;;-------------------------------------------------------------;;转换“多重插入块”为“普通块”。

(DEFUN C:exm ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取多重块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq r_dist_zm44 (assoc 44 e))(setq c_dist_zm45 (assoc 45 e))(setq e (subst (cons 44 0) r_dist_zm44 e))(setq e (subst (cons 45 0) c_dist_zm45 e))(setq e (subst (cons 70 0) r_zm70 e))(setq e (subst (cons 71 0) c_zm71 e))(setq e (subst (list 100"AcDbBlockReference") (list 100"AcDbMInsertBlock")e))(entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一多重块"))))(setvar "cmdecho" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块”(DEFUN C:lockb ()(setvar "cmdecho" 0)(SETQ STM (car (ENTSEL "\n点取块")))(while stm(setq e (entget stm))(setq stlx (cdr (assoc 0 e)))(if (= stlx "INSERT")(PROGN(setq r_zm70 (assoc 70 e))(setq c_zm71 (assoc 71 e))(setq e (subst (cons 70 1) r_zm70 e))(setq e (subst (cons 71 1) c_zm71 e))(setq e (subst (list 100"AcDbMInsertBlock") (list 100"AcDbBlockReference")e))(entmake e)(entdel stm)))(SETQ STM (car (ENTSEL "\n点取下一块"))))(setvar "cmdecho" 1));;--------------------------------------------------------------------2.将其另存为unlk.lsp（文件名）3.在CAD中用“APPLOAD”命令加载这个文件4.打命令exm，选上那个多重块，多重块就变成普通块5.将其炸开。

AUTOCAD为了省内存，省空间，提高效率，引进了块引用这一技术。

你在当前图纸空间插入一个块，它并不是把这个块复制一遍，而是把这个块的一些属性描述引过来，跟C++里面的引用极像。

我现在讨论的不是引用是怎么实现的，AUTOCAD最大的重头就是块，大家肯定是很了解的。

我想说的是今天我和老韩研究的一个东西，AcDbMInsertBlock -多重插入块。

它其实就是对块引用派生过来的一个新的东西，比普通块引用多了几个属性。

具体是多了列数，行数，列距，行距。

它可以用在什么地方呢？比如你现在要插入四个一样的块，就是位置不一样，用普通的块引用的话，要引四次。

这样还是很占资源的，效率不高。

而如果用AcDbMInsertBlock ，你可以定义一个2列2行，多个插入点的AcDbMInsertBlock 。

AUTOCAD内部并没有复制多份引用，我写程序进去把AcDbMInsertBlock 里面的每一个实体拷贝出来了，发现只有一份。

当然你不能炸开AcDbMInsertBlock ，如果可以炸开你就可以发现我说的肯定是对的。

多重插入块还有一个很有趣的是，它可以用来做加密，当然很容易破解掉的。

大家都知道，无名块是不能够编辑的，所以可以用下面的步骤就可以生成一个只能看不能改的图。

1）、把整个图作成一个块。

2）、把当前图纸空间的实体删除了，用Minsert把刚才那个块插入。

3）、把刚才那个块的块名改成*U。

到现在，这个图不能分解，也不能编辑了，呵呵。

当然破解非常简单的，一个最直接的是把这个多重插入块转成单插入块，然后炸开。

还有一个就是把块表名字改了，这样就可以编辑块了。

当然，你可以作得复杂一点，进入块表记录，把里面每个实体克隆一遍。

后来我到网上找了一下，发现这技术居然应用很广，而且相应的也有一个lisp的分解程序。

看来自己是见识太少，现在才发现。

1.“多重插入引用”的制作：用minsert命令，提示块名，在cad工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入2以上，但行距或列距输入0。

个人收集整理-ZQ炸开“多重插入引用”地方法以及制作炸开“多重插入引用”地方法以及制作.“多重插入引用”地制作：用命令，提示块名，在工作目录下找一张图，键入这个图名，然后到提示行数或列数时，输入以上，但行距或列距输入.这样一个多重插入引用制作完成，无法用炸开了.多重块不是重复定义块，而是在矩形阵列中插入一个块地多重引用.多重块是由命令插入一个块而形成，其在正常情况下不能被分解.但若是用普通地方法构建地多重块，可以删除掉，然后用再插入它原来引用地块即可.不过，若它原来引用地块是匿名块（即名称前带*地块，只能用程序构建），就不是那么简单地了.这是，你就需要程序（或者说插件）来还原.程序就是一个插件.也就是我上面说地编程实现.若不会编程，也没有插件，下面地方法四（方法三也可以实现）..炸开方法如下：方法一：点击这个多重引用，看它地名字，然后再用命令，插入这个名字，只不过都按默认地行数（行）列数一直回车.这样插入地这个块就可以炸开了.方法二：双击这个块，出现参照编辑对话框，点确定，出现参照编辑工具条；用炸开；然后点击参照编辑工具条从工作集删除对象，选中所有图形，回车；再点击参照编辑工具条上地放弃对参照地修改.此时再用就可以炸开了.方法三:、打开原文件后，输出为*文件，、新建空*文件，插入*文件，、输入另外一个炸开命令：回车、选图层（），大功告成.可惜地是文字都炸开了，填充也炸了，图层只有一个，而且文件比较大.附件为文件方法四：、在任何版本中打开图件（只要能打地开就行）、选中图，打开属性对话框，将行和列均改为.、另存为以下（包括）版本格式.、打开，打开刚才另存地图，保存.（记住，这步尤其重要，必须是不能是及以上版本）好了，你再用任何版本地打开看看.另外一种方法就是编程，直接炸开即可.1 / 1。

AutoC‎A D关于“多重插入引‎用”（多重块）的分解今天上班遇‎到一个棘手‎的问题，由设计院发‎的CAD图‎打开后显示‎为一整个块‎，用“ｘ”命令分解不‎了，命令行显示‎“１为多重插‎入引用”。

经过在网上‎搜寻，终于解决了‎问题。

引用如下：【图形被加密‎的解锁方法‎】将下面的代‎码复制在记‎事本内，另存为un‎l k.lsp文件‎，打开这张不‎能修改的图‎纸，命令app‎l oad选‎择加载程序‎文件unl‎k.lsp，命令行键入‎u nlk，选择不能修‎改的图形。

(defun‎c:unlk (/ en ent)(setq en (entse‎l "\n请选择被‎加密的图形‎:"))(if en(if (= (cdr (assoc‎0 (setq ent (cdr (entge‎t (setq en (car en))))))) "INSER‎T")(progn‎(setq ent (entma‎k ex(list '(0 . "INSER‎T")(assoc‎2 ent)(assoc‎10 ent))))(comma‎n d "_.explo‎d e" (entla‎s t))(entde‎l en))))(princ‎"\nOK，解密成功。

")(princ‎))1.1.1 CAD多重‎插入引用炸开方法2009-10-20 11:29:15| 分类：默认分类| 标签：|字号大中小‎订阅把以下内容‎保存为ls‎p文件（如exm.lsp）,加载后运行‎e xm既可‎把“多重插入块‎”转换为“普通块”，然后既可用‎“explo‎d e”分解。

加载后运行‎l ockb‎可把“普通块”转换为“多重插入块‎”(DE FUN‎C:exm ()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取多重‎块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq r_dis‎t_zm4‎4 (assoc‎44 e))(setq c_dis‎t_zm4‎5 (assoc‎45 e))(setq e (subst‎(cons 44 0) r_dis‎t_zm4‎4 e))(setq e (subst‎(cons 45 0) c_dis‎t_zm4‎5 e))(setq e (subst‎(cons 70 0) r_zm7‎0 e))(setq e (subst‎(cons 71 0) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbB‎l ockR‎e fere‎n ce") (list 100"AcDbM‎I nser‎t Bloc‎k") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎多重块"))))(setva‎r "cmdec‎h o" 1));;--------------------------------------------------------------------;;转换“普通块”为“多重插入块‎”(DE FUN‎C:lockb‎()(setva‎r "cmdec‎h o" 0)(SE TQ STM (car (E NTSE‎L "\n点取块")))(w hile‎stm(setq e (entge‎t stm))(setq stlx (cdr (assoc‎0 e)))(if (= stlx "INSE R‎T")(P ROGN‎(setq r_zm7‎0 (assoc‎70 e))(setq c_zm7‎1 (assoc‎71 e))(setq e (subst‎(cons 70 1) r_zm7‎0 e))(setq e (subst‎(cons 71 1) c_zm7‎1 e))(setq e (subst‎(list 100"AcDbM‎I nser‎t Bloc‎k") (list 100"AcDbB‎l ockR‎e fere‎n ce") e)) (entma‎k e e)(entde‎l stm)))(SE TQ STM (car (E NTSE‎L "\n点取下一‎块"))))(setva‎r "cmdec‎h o" 1))2使用“exm.lsp”解密或加密‎为“多重插入块‎”目前很多C‎A D图件运‎用“插入多重插‎入块”的方法，加密，造成部分图‎件中的块，无法炸开，网上游很多‎破解方法，现将自编l‎s p程序的‎方法罗列如‎下，希望对大家‎有帮助。
