音响功放测试方法Audio Amplifier Test Method說明:1.测试交流电源(Test AC Power Supply):A.中国(China): AC 220V+/- 2% 50Hz+/-2%。
B.美国(United States of America): AC120V+/- 2% 60Hz+/-2%。
C.英国(Britain): AC 240V+/- 2% 50Hz+/-2%。
D.欧洲(Europe): AC 230V+/- 2% 50Hz+/-2%。
E.日本(Japan): AC 100V+/- 2% 60Hz+/-2%。
F.墨西哥(Mexico): AC 127V+/-2% 60Hz+/-2%。
2.测试温度条件(Test Temperature Conditions): 25℃+/- 2℃。
3.测试以右声道为准(Standard Test Use Right Channel)。
4.信号由AUX插座输入(Signal From AUX Jack Input)。
5.测试以音量最大，音调和平衡在中央位置(电子音调在正常状态)。
(Test Volume Setup Max，Equalizer And Balance Setup Center)。
6.标准輸出(Standard Output):A.输入1 KHz频率信号(Input 1 KHz Frequency Signal)。
B.左右声道输入信号测试右声道(L & R Input Signal Test Use R Channel)。
C.额定输出功率満(Rating Output Power Full)10 W，标准输出定为1 W。
(Rating Output Power Full 10 W，Standard Output Setup1 W)。
D.额定输出功率1 W到10 W，标准输出定为500 mW。
(Rating Output Power 1 W To 10 W，Standard Output Setup500 mW)。

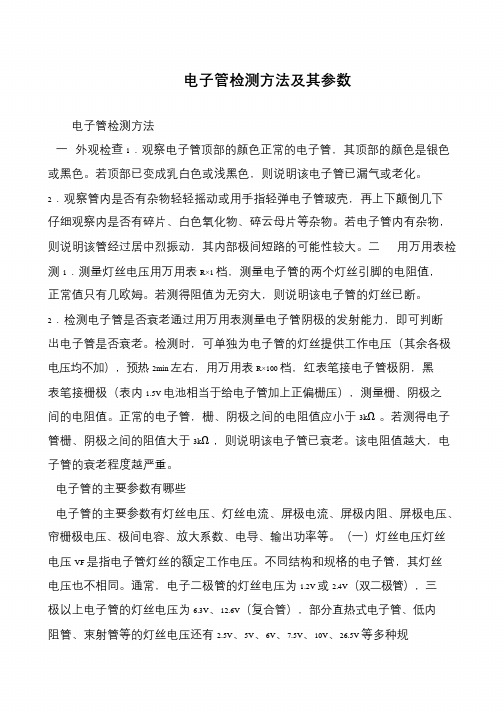

电子管检测方法及其参数电子管检测方法一外观检查1．观察电子管顶部的颜色正常的电子管，其顶部的颜色是银色或黑色。
若顶部已变成乳白色或浅黑色，则说明该电子管已漏气或老化。
2．观察管内是否有杂物轻轻摇动或用手指轻弹电子管玻壳，再上下颠倒几下仔细观察内是否有碎片、白色氧化物、碎云母片等杂物。
若电子管内有杂物，则说明该管经过居中烈振动，其内部极间短路的可能性较大。
二用万用表检测1．测量灯丝电压用万用表R×1档，测量电子管的两个灯丝引脚的电阻值，正常值只有几欧姆。
若测得阻值为无穷大，则说明该电子管的灯丝已断。
2．检测电子管是否衰老通过用万用表测量电子管阴极的发射能力，即可判断出电子管是否衰老。
检测时，可单独为电子管的灯丝提供工作电压（其余各极电压均不加），预热2min 左右，用万用表R×100档，红表笔接电子管极阴，黑表笔接栅极（表内1.5V 电池相当于给电子管加上正偏栅压），测量栅、阴极之间的电阻值。
正常的电子管，栅、阴极之间的电阻值应小于3kΩ。
若测得电子管栅、阴极之间的阻值大于3kΩ，则说明该电子管已衰老。
该电阻值越大，电子管的衰老程度越严重。
电子管的主要参数有哪些电子管的主要参数有灯丝电压、灯丝电流、屏极电流、屏极内阻、屏极电压、帘栅极电压、极间电容、放大系数、电导、输出功率等。
（一）灯丝电压灯丝电压VF 是指电子管灯丝的额定工作电压。
不同结构和规格的电子管，其灯丝电压也不相同。
通常，电子二极管的灯丝电压为1.2V 或2.4V（双二极管），三极以上电子管的灯丝电压为6.3V、12.6V（复合管），部分直热式电子管、低内阻管、束射管等的灯丝电压还有2.5V、5V、6V、7.5V、10V、26.5V 等多种规。
音响放大器主要技术指标及测试方法1.额定功率音响放大器输出失真度小于某一数值(如<5%)时的最大功率称为额定功率。
其表达式为式中，R L 为额定负载阻抗；V o(有效值)为R L 两端的最大不失真电压。
V o 常用来选定电源电压V CC测量P o 的条件如下：信号发生器的输出信号(音响放大器的输入信号)的频率fi=1kHz ，电压Vi=5mV ，音调控制器的两个电位器RP1、RP2置于中间位置，音量控制电位器置于最大值，用双踪示波器观测v i 及v o 的波形，失真度测量仪监测v o 的波形失真。
注意 在最大输出电压测量完成后应迅速减小V i ，否则会因测量时间太久而损坏功率放大器。
测量P o 的步骤是：功率放大器的输出端接额定负载电阻R L(代替扬声器)，逐渐增大输入电压V i ，直到v o 的波形刚好不出现削波失真(或<3%)，此时对应的输出电压为最大输出电压，由式(3-7-22)即可算出额定功率P o 。
2.音调控制特性输入信号v i (=100mV)从音调控制级输入端的耦合电容加入，输出信号v 0从输出端的耦合电容引出。
先测1kHz 处的电压L2oo R V P =occ 22V V ≥增益A v0(A v0=0dB)，再分别测低频特性和高频特性。
同样，测高频特性是将RP2的滑臂分别置于最左端和最右端，频率从1kHz至50kHz变化，记下对应的电压增益。
最后绘制音调控制特性曲线，并标注与f L1、fx、f L2、f0(1kHz)、f H1、f H x、f H2等频率对应的电压增益。
3.频率响应放大器的电压增益相对于中音频f o(1kHz)的电压增益下降3dB时对应低音频截止频率f L和高音频截止频率f H，称f L ~ f H 为放大器的频率响应。
测量条件同上，调节RP3使输出电压约为最大输出电压的50%。
测量步骤是：音响放大器的输入端接v i (等于5mV)，RP1和RP2置于最左端，使信号发生器的输出频率f i从20Hz至50kHz变化(保持v i=5mV不变)，测出负载电阻RL上对应的输出电压V o，用半对数坐标纸绘出频率响应曲线，并在曲线上标注f L与f H值。
吉他音箱知识点总结大全一、音箱的工作原理音箱是将电信号转换为声音的装置，其工作原理主要是利用电磁感应效应来产生声音。
当电流通过音箱的线圈时，线圈所产生的磁场与音箱中的磁场相互作用，使得线圈受到一定的力，音箱的振膜随之振动，产生声音。
二、音箱的结构1. 振膜音箱的振膜是将电能转换为声能的核心部件，它的振动决定了音箱能否发出高质量的声音。
振膜分为软质振膜和硬质振膜，其中软质振膜常用于低频音箱，而硬质振膜则常用于高频音箱。
2. 线圈音箱的线圈是振膜振动所需的电能的传递装置，它通常由导电材料绕制而成。
线圈在电流的作用下会产生磁场，进而使振膜受到力的作用，产生声音。
3. 磁环音箱的磁环是用来产生磁场的部件，通常由永磁体制成。
磁环的尺寸和磁场强度会直接影响音箱的音质和功率输出。
4. 箱体音箱的箱体是保护振膜和线圈，并且调节音响输出的装置。
箱体的内部结构会对音箱的声音特性产生影响，如封闭式箱体会产生更加干净的低频音，而开放式箱体则能产生更为自然的声音。
三、音箱的参数及其含义1. 频率响应频率响应是指音箱在不同频率下的声音输出能力。
音箱的频率响应范围越宽，音箱发出的声音越丰富和真实。
2. 灵敏度灵敏度是指音箱在1米距离下获得1瓦功率输入时的声音输出强度。
灵敏度越高，音箱所需的功率就越低，对音源功率的要求也就相对较低。
3. 阻抗音箱的阻抗是指其电阻和交流阻抗的综合表现。
典型的阻抗值为4、6和8欧姆，而不同阻抗的音箱会对功放的输出和音源的匹配产生影响。
4. 功率音箱的功率是指其所能承受的最大功率。
通常来说，功率越大的音箱会有更高的音量和更强的低频效果。
5. 噪声音箱的噪声是指其在工作状态下产生的任何杂音。
噪声越小，音箱的音质细节表现也就越好。
6. 失真失真是指音箱发出的声音与原始声音不一致的程度。
音箱的失真越小，声音的还原度和真实感就越高。
7. 水平声学指向度水平声学指向度是指音箱在水平方向上的声音辐射范围。
水平声学指向度的合理性能让音箱在不同的空间环境中都有良好的声音表现。
音响电子管的测试和配对电子管为高压工作的器件，除灯丝是否断路可以直接用万用表检测以外，其他参数直接用万用表是检测不出的。
不过，电子管的测试也并不困难，只要利用一组高低压供电电源，在万用表的辅助下也可以对基本参数进行检测，从而判断电子管的老化程度和得到配对时的参考数据。
虽然电子管已有近百年历史，但随着半导体的发展，使其在年青音响发烧友中无异是全新概念，加之有关电子管知识的资料几乎失传，使一般发烧友对其违莫如深，以致要判断其质量、衰老程度都较困难。
正因为如此，在市场上购买配对管的价格与单独同型号产品的差价在一倍以上。
其实，电子管生产工艺成熟，产品参数误差远小于晶体管(以其主要参数跨导为例)，即使一般普通民用级(M级)，其误差也在25％以内，在一般应用中既不需要调整外围元件参数，也不需要配对。
但并联或串联应用，或对称的推挽电路中，对某些参数配对还是必需的。
具体到胆机电路中，所有的对称放大电路，包括倒相级、对称驱动级和工作于A—B类的输出级都需要配对。
另外，有时为了增大输出功率或提高驱动级的驱动能力，将电子管并联使用时也需要配对。
其中推挽输出电路的配对对音响的效果影响是比较明显的。
不严格对称的推挽放大器其两臂输出信号波形也不对称，此波形在输出变压器中叠加以后，会产生额外的失真。
其影响程度以A、ADl、AB2、B类放大器的排列顺序增大。
不对称的推挽输出级，在A类、A趴类中，两只末级电子管静态板极电流不相等，加人信号以后，板极电流的变化幅度也不对称，输出变压器中产生的直流激磁电流不能抵消变压器磁芯的磁化，使初级等效电感减小，直接影响放大器的频率特性。
而在并联应用中，如果两只电子管参数不同，将使并联效果大减。
同时，随信号幅度变化其失真度也产生相应的变化。
长期使用中，其跨导较大、内阻较小的(相对性能比较好的)一只电子管衰老速度加快。
如果输出级中并联应用，当放大器输出功率越大时，其中一只性能好的电子管板耗将超过规定值而使板极中心部位被烧红，甚至损坏。
多媒体有源音箱测试标准测试设备:失真测试仪/双通道示波器/信号发生器/双通道交流毫伏表/负载电阻4欧姆/负载电阻6欧姆/负载电阻8欧姆/（BTL 默认8欧姆）仪器连接：a．负载电阻与放大器输出端连接b．失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图测试方法与步骤：一．不失真功率测试1.卫星箱通道额定输出功率输入1khz,500mv的正弦波信号源（负载电阻阻值为4欧姆；若没有特别注明BTL电路为8欧姆）。
调节主音量电位器到最大音量（THD 10%）,读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试功率时要求各通道单独测试）2．低音通道额定输出功率输入70hz,200mv的正弦波信号源，（负载电阻4欧姆，BTL电阻为8欧姆）。
低音音量电位器置于最大输出状态（THD 状态10%,失真仪显示），读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试低音通道功率时，要求卫星箱通道均加负载）二．通道分离度输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2V,8欧姆负载为2.828V,6欧姆负载时为2.45V)的情况下，取下另一通道信号源，从双针毫伏表上读取左右通道数据，R/L声道相差>=37db。
三．通道平衡度（卫星箱通道平衡度）输入1khz,500mv的正弦波信号源，调节主音量，同时观察双通道交流毫伏表上的db值，L/R声道在任何输出点上相差应<=1db四谐波失真度1.卫星箱通道总谐波失真度a.输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2.0V,8欧姆负载为2.828V，6欧姆负载时为2.45V)的情况下，选择失真测试仪器的适当量程。
b.从失真仪上观察失真度，如没有特别说明，要求测试结果失真度<=1%2.低音箱通道总谐波失真度a.输入70,200mv的正弦波信号源，调节主音量电位器到使输出功率为额定功率的1/5的情况下，选择失真仪适当量程。
电声器件的检测经验（一）扬声器的检测1．估测扬声器的好坏用1节5号干电池（1.5V），用导线将其负极与扬声器的某一端相接，再用电池的正极去触碰扬声器另一端，正常的扬声器应发出清脆的“喀、喀”声。
若扬声器不发声，则说明该扬声器已损坏。
若扬声器发声干涩沙哑，则说明该扬声器的质量不佳。
将万用表置于R×1档，用红表笔接扬声器某一端，用黑表笔去点触扬声器的另一端，正常的扬声器应有“喀喀”声，同时万用表的表针应作同步摆动。
若扬声器不发声，万用表指针也不摆动，则说明音圈烧断或引线开路。
若扬声器不发声，但表针偏转且阻值基本正常，则是扬声器的振动系统有问题。
2．估测扬声器的阻抗一般扬声器在磁体的商标上有额定阻抗值。
若遇到标记不清或标记脱落的扬声器，则可用万用表的电阻档来估测出阻抗值。
测量时，万用表应置于R×1档，用两表笔分别接扬声器的两端，测出扬声器音圈的直流电阻值，而扬声器的额定阻抗通常为音圈直流电阻值的1.17倍。
8Ω的扬声器音圈的直流电阻值约为6.5~7.2Ω。
在已知扬声器标称阻值的情况下，也可用测量扬声器直流电阻值的方法来判断音圈是否正常。
3．判断扬声器的相位扬声器是有正、负极性的，在多只扬声器并联时，应将各只扬声器的正极与极极连接，负极与负极连接，使各只扬声器同相位工作。
检测时，可用1节5号干电池，用导线将电池的负极与扬声器的某一端相接，用电池的正极去接扬声器的另一端。
若此时扬声器的纸盆向前运动，则接电池正极的一端为扬声器的正极；若纸盆向后运动，则接电池负极一端为扬声器的正极。
（二）传声器的检测1．动圈式传声器的检测用万用表R×100Ω档，测量传感器的阻抗是否符合要求。
正常情况下，用万用表R×10Ω档断续测量音圈时，应有较大的“喀喀”声。
2.用万用表0.05mA电流档，两表笔分别接传声器输出插头的两端。
然后对准传声器受话口轻轻讲话，若万用表的表针擂动，则说明该传声器正常。
1 介绍这本手册会对Guitar Rig 5中的每个效果模块进行更加深入地介绍，会帮助您更好地对声音进行塑形，以及当作是对每个模块每个旋钮参数的工具手册，在以下章节中，将对Guitar Rig 5中的所有放大器、效果器、以及工具模块进行介绍，顺序与在Guitar Rig 5的模块浏览器中的顺序是相同的。
要学习Guitar Rig 5的基础操作，我们推荐您先从Getting Started（快速开始）手册开始，然后可以阅读Application Reference（软件使用手册）来对Guitar Rig本身的操作功能有更深入地了解。
您可以通过Guitar Rig软件界面的Help（帮助）> Open Manual（打开手册）命令来打开各个英文使用手册。
2 Amplifiers（放大器）除了乐器本身以外，对吉他和贝斯的音色调节通常都是从放大器开始（俗称箱头）。
Guitar Rig 5精挑细选了一些1950年到现在的经典放大器模块。
就像真实的放大器一样，不同的放大器和参数设置会直接影响到其他模块处理后的声音，所以使用放大器来作为探索声音效果的最开始是非常必要的，另外，在每个放大器模块中都有一部分额外的扩展参数，这些参数可以模拟真实世界的各种因素对音色的影响，这些额外的参数在几乎所有的放大器上都是相同的，下一章节会先对这些额外的控制功能进行介绍。
2.1 额外控制功能点击模块界面右上角的三角标志按钮可以展开额外控制面板，这里提供了绝大多数放大器都具有的相同控制功能：·POWER SUPPLY（电源设置）可以将放大器的电源在50Hz和60Hz之间进行切换，用于对放大器电源内部的DC电压进行校正，不正确的电压可以对声音产生一点微妙的调制效果。
·V ARIAC（变压器）会尽力模拟一种AC电源中的可调变压器效果，从而实现可变电压的特点（著名的‘brown sound’效果），或者是超过正常电压值（可以让声音显得更加‘凶猛’）。
多媒体有源音箱测试标准测试设备:失真测试仪/双通道示波器/信号发生器/双通道交流毫伏表/负载电阻4欧姆/负载电阻6欧姆/负载电阻8欧姆/（BTL 默认8欧姆）仪器连接：a．负载电阻与放大器输出端连接b．失真测试仪、双通道示波器、双通道交流毫伏表与负载电阻并联仪器正确接线图测试方法与步骤：一．不失真功率测试1.卫星箱通道额定输出功率输入1khz,500mv的正弦波信号源（负载电阻阻值为4欧姆；若没有特别注明BTL电路为8欧姆）。
调节主音量电位器到最大音量（THD 10%）,读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试功率时要求各通道单独测试）2．低音通道额定输出功率输入70hz,200mv的正弦波信号源，（负载电阻4欧姆，BTL电阻为8欧姆）。
低音音量电位器置于最大输出状态（THD 状态10%,失真仪显示），读取交流毫伏表数值，根据P=U2/R,计算额定输出功率（测试低音通道功率时，要求卫星箱通道均加负载）二．通道分离度输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2V,8欧姆负载为2.828V,6欧姆负载时为2.45V)的情况下，取下另一通道信号源，从双针毫伏表上读取左右通道数据，R/L声道相差>=37db。
三．通道平衡度（卫星箱通道平衡度）输入1khz,500mv的正弦波信号源，调节主音量，同时观察双通道交流毫伏表上的db值，L/R声道在任何输出点上相差应<=1db四谐波失真度1.卫星箱通道总谐波失真度a.输入1khz,500mv的正弦波信号源，调节主音量电位器到使输出功率为1W(4欧姆负载为2.0V,8欧姆负载为2.828V，6欧姆负载时为2.45V)的情况下，选择失真测试仪器的适当量程。
b.从失真仪上观察失真度，如没有特别说明，要求测试结果失真度<=1%2.低音箱通道总谐波失真度a.输入70,200mv的正弦波信号源，调节主音量电位器到使输出功率为额定功率的1/5的情况下，选择失真仪适当量程。
汽车音响产品电性能指标及测量方法
1.功率：
测量方法：常用的方法是通过在特定负载下测量音响的输出功率。
测试时，音响会连续播放一段特定的音频，然后通过电流和电压的测量来计算输出功率。
2.总谐波失真：
总谐波失真是音响输出信号中所有谐波的总和与输入信号的比值。
谐波是指信号频率的整数倍的频率成分。
测量方法：在特定的测试条件下，通过测量输出信号中各个谐波的幅度来计算总谐波失真。
常用的测试方法是使用谐波分析仪，该仪器可以分析信号的频谱成分。
3.信噪比：
信噪比是指音响输出信号与背景噪声之间的比值。
信噪比越高，表示音响产生的信号越清晰，背景噪声越小。
测量方法：通常采用麦克风测量法来测量信噪比。
在没有输入信号的情况下，测量背景噪声的强度，然后在特定的测试条件下测量输出信号的强度。
两者之间的比值即为信噪比。
4.频率响应：
频率响应是指音响在不同频率下输出信号的幅度变化。
频率响应越平坦，表示音响在所有频率下都能够均衡地输出信号。
测量方法：使用频谱分析仪来测量音响在不同频率下的输出信号强度。
通常，会播放一段包含不同频率的准标准音频，然后通过测量不同频率下
输出信号的幅度来计算频率响应。
除了上述电性能指标外，还有一些其他的指标也可以用来评估汽车音
响产品的性能，如固有噪音、声场宽度和失真率等。
这些指标也可以通过
相应的测量方法进行评估。
