【物理】重庆市南开中学九年级上册期中精选试卷检测题

九年级（上）期中物理试卷一、单选题（本大题共8小题，共24.0分）1.以下说法最符合事实的是（）A. 洗澡水的温度约为70℃B. 我国家庭照明电路的电压为500VC. 对人体的安全电压不高于1.5VD. 教室里一只日光灯正常工作时的电流约为0.2A2.如图所示的四种物态变化的实例中，属于凝华的是（）A. 冬季，堆在户外的“雪人”没熔化却变小B. 我国北方冬天树上的“雾凇”C. 同学用干手器将手烘干D. 山间形成飘渺的浓雾3.硬橡胶棒跟毛皮摩擦后，橡胶棒带负电，是由于（）A. 橡胶棒的一些电子转移到毛皮上B. 毛皮的一些电子转移到橡胶棒上C. 橡胶棒的一些质子转移到毛皮上D. 毛皮的一些质子转移到橡胶棒上4.教室内气温为25℃，小江同学在温度计的玻璃泡上涂抹少量与室温相同的酒精。

如图中能比较正确地反映温度计示数随时间变化的图象是（）A. B.C. D.5.关于温度、热量和内能，下列说法正确的是（）A. 两个物体温度相同，它们之间就不能发生热传递B. 物体的温度越高，它所含热量就越多C. −4℃物体一定比4℃的物体的内能少D. 物体放出热量，物体的温度一定会下降6.如图所示，闭合开关后能测出小灯泡L1两端的电压的电路是（）A. B.C. D.7.如图所示，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路中只有一处故障，则故障可能是（）A. 电灯L1开路B. 电灯L2开路C. 电灯L1短路D. 电灯L2短路8.如图1所示，电源电压恒定．当开关S1断开、S2闭合时，电压表的示数如甲图所示，当开关S1闭合、S2断开时，电压表的示数如乙图所示，则灯L1、L2两端电压分别为（）A. 3.5V；5.0VB. 8V；3.5VC. 3.5V；8.5VD. 5.0V；3.5V二、填空题（本大题共4小题，共8.0分）9.火山爆发喷射出的岩浆是多种物质组成的液体，在流淌过程中不断降温，内能______ （选填“变大”、“不变”或“变小”），岩浆会按照下列顺序在火山口由近至远形成一系列的矿物：橄榄石-辉石一角闪石一黑云母一正长石一石英．可以判断这些矿物质中熔点最低的是______ ．10.炎热的夏天中午，在太阳光的照射下，海滨浴场沙滩上沙子的温度升高、内能______ ，这是通过______ 方式改变内能的．而海水的温度明显低于沙滩的温度，其原因是______ ．11.小夏在探究“物质的放热能力与哪些因素有关”时，分别用质量相等的水和另一种液体进行了实验，并用图象对实验数据进行了处理，如图所示．实验中，水和另种液体在相同时间内放出的热量相等．分析图象可以得出：______ 物质为水，另一种液体的比热容为______ J/（Kg•℃）．12.如图所示，判断灯泡串并联情况，断开开关S2，闭合S1、S3，灯L1、L2______ ；为保护电路，不能同时闭合开关______ ．三、计算题（本大题共5小题，共28.0分）13.同学们在理发店洗头时，常会看到理发师用电吹风给顾客吹头发的情景，请你从此情景中找出一个与力、热或电有关的物理现象，并指出与该物理现象对应的物理知识（不得与示例重复）。

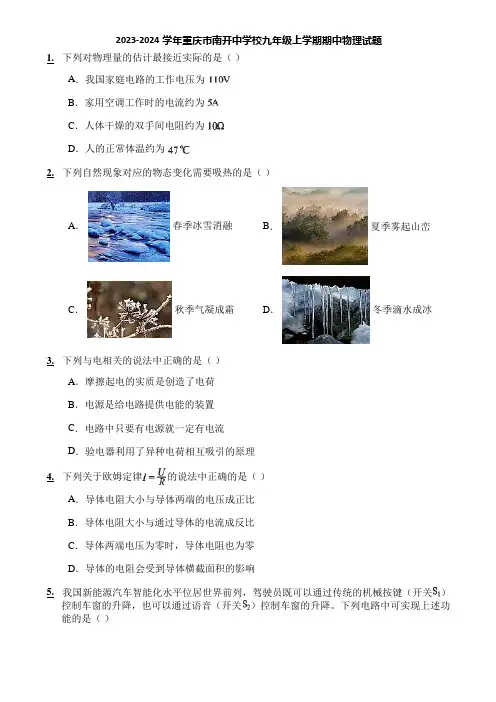

2023-2024学年重庆市南开中学校九年级上学期期中物理试题1.下列对物理量的估计最接近实际的是（）A．我国家庭电路的工作电压为B．家用空调工作时的电流约为C．人体干燥的双手间电阻约为D．人的正常体温约为2.下列自然现象对应的物态变化需要吸热的是（）A．春季冰雪消融B．夏季雾起山峦C．秋季气凝成霜D．冬季滴水成冰3.下列与电相关的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电源是给电路提供电能的装置C．电路中只要有电源就一定有电流D．验电器利用了异种电荷相互吸引的原理4.下列关于欧姆定律的说法中正确的是（）A．导体电阻大小与导体两端的电压成正比B．导体电阻大小与通过导体的电流成反比C．导体两端电压为零时，导体电阻也为零D．导体的电阻会受到导体横截面积的影响5.我国新能源汽车智能化水平位居世界前列，驾驶员既可以通过传统的机械按键（开关）控制车窗的升降，也可以通过语音（开关）控制车窗的升降。

下列电路中可实现上述功能的是（）A．B．C．D．6.下列关于热现象的说法中正确的是（）A．燃料燃烧不完全时，热值会变小B．物体的温度不变时，内能也不变C．钻木取火是通过做功的方式改变物体内能的D．热量总是从内能多的物体传递到内能少的物体7.如图所示的电路中，电源电压保持不变．闭合开关S，将滑动变阻器R的滑片P移到合适位置，电压表、电流表均正常工作且有示数，某时刻电流表和电压表的示数都突然变小，电路故障可能是（）A．电阻断路B．电阻短路C．滑动变阻器R断路D．滑动变阻器R短路8.如图所示是电阻甲、乙的图像，下列说法正确的是（）A．甲电阻的阻值大于乙电阻的阻值B．两电阻串联时，甲、乙两端的电压之比为2∶1C．两电阻串联时，通过甲、乙的电流之比为1∶1D．两电阻并联时，通过甲、乙的电流之比为1∶29.如图甲是呼气式酒精测试仪的电路原理图，为气敏电阻，它的阻值随酒精气体浓度的变化曲线如图乙，为定值电阻，电源电压保持不变，检测时，驾驶员呼出的酒精气体浓度越大，则（）A．电压表的示数越小B．电流表的示数越小C．电压表与电流表示数的比值不变D．电压表示数的变化量与电流表示数的变化量的比值变小10.灯标有“；0.3A”字样，灯标有“；0.2A”字样，灯丝电阻不变，在保证电路安全的情况下，下列说法中正确的是（）A．与串联时，电路中电流最大为B．与串联时，电路中电源电压最大为C．与并联时，电路中电源电压最大为D．与并联时，电路中干路电流最大为11.如图甲所示，电源电压恒定，是定值电阻，是滑动变阻器，闭合开关S，将滑动变阻器的滑片P从B端移至A端的过程中，其中一个电压表示数随电流表示数变化的图像如图乙所示，下列说法中正确的是（）A．电源电压B．定值电阻C．乙图表示电压表示数随电流表示数变化的关系D．当电压表的示数为时，滑动变阻器12.如图所示，电源电压保持不变，电流表A的量程为0~3A，电压表V1的量程为0~15V，电压表V2的量程为0~3V，小灯泡L标有“6V 0.5A”字样，灯丝电阻不随温度变化而变化。

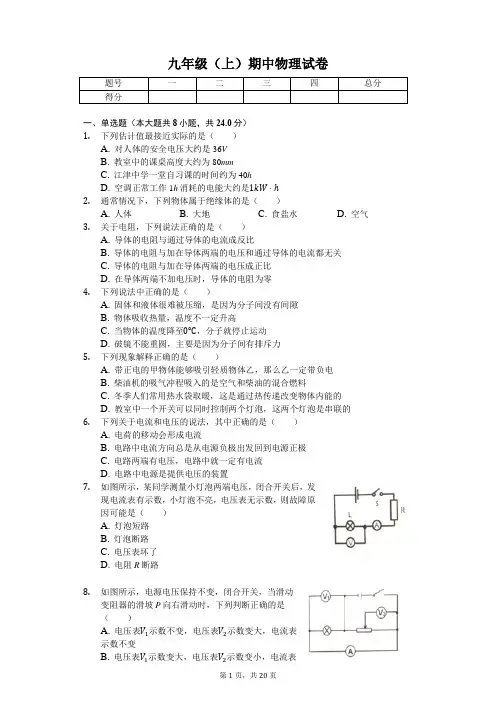

九年级（上）期中物理试卷一、单选题（本大题共8小题，共24.0分）1.下列估计值最接近实际的是（）A. 对人体的安全电压大约是36VB. 教室中的课桌高度大约为80mmC. 江津中学一堂自习课的时间约为40hD. 空调正常工作1h消耗的电能大约是2.通常情况下，下列物体属于绝缘体的是（）A. 人体B. 大地C. 食盐水D. 空气3.关于电阻，下列说法正确的是（）A. 导体的电阻与通过导体的电流成反比B. 导体的电阻与加在导体两端的电压和通过导体的电流都无关C. 导体的电阻与加在导体两端的电压成正比D. 在导体两端不加电压时，导体的电阻为零4.下列说法中正确的是（）A. 固体和液体很难被压缩，是因为分子间没有间隙B. 物体吸收热量，温度不一定升高C. 当物体的温度降至，分子就停止运动D. 破镜不能重圆，主要是因为分子间有排斥力5.下列现象解释正确的是（）A. 带正电的甲物体能够吸引轻质物体乙，那么乙一定带负电B. 柴油机的吸气冲程吸入的是空气和柴油的混合燃料C. 冬季人们常用热水袋取暖，这是通过热传递改变物体内能的D. 教室中一个开关可以同时控制两个灯泡，这两个灯泡是串联的6.下列关于电流和电压的说法，其中正确的是（）A. 电荷的移动会形成电流B. 电路中电流方向总是从电源负极出发回到电源正极C. 电路两端有电压，电路中就一定有电流D. 电路中电源是提供电压的装置7.如图所示，某同学测量小灯泡两端电压，闭合开关后，发现电流表有示数，小灯泡不亮，电压表无示数，则故障原因可能是（）A. 灯泡短路B. 灯泡断路C. 电压表坏了D. 电阻R断路8.如图所示，电源电压保持不变，闭合开关，当滑动变阻器的滑坡P向右滑动时，下列判断正确的是（）A. 电压表示数不变，电压表示数变大，电流表示数不变B. 电压表示数变大，电压表示数变小，电流表示数变小C. 电压表示数不变，电压表示数变小，电流表示数不变D. 电压表示数变大，电压表示数变大，电流表示数变大二、填空题（本大题共6小题，共12.0分）9.玻璃的原子核对核外电子的束缚本领比丝绸弱，当玻璃棒和丝绸摩擦时，丝绸带______ 电，反复摩擦后，发现玻璃棒和丝绸的温度升高，这是通过______ 方式改变物体内能的．10.一个塑料瓶装有500ml水，把它放置在太阳底下照射1h后，水温由10 升至30 ，水吸收的热量为______ J，水被照射升温的过程中，比热容______ ．（选填“变大”、“变小”、“不变”）11.如图所示的电路，R1=10Ω，电源电压为5V，当开关S1、S2闭合时，电流表的读数为0.75A，则通过R1、R2的电流之比为______ ，电路工作5min，电流通过R1所做的功为______ J．12.如图所示，要使灯泡L1和L2组成并联电路，应闭合的开关是______ ；当S2、S3闭合、S1断开时，发光的灯泡是______ ．13.甲乙两个定值电阻，甲标有“20Ω 0.6A”，乙标有“15Ω、1A”，把它们串联起来，电路允许接入的最大电压为______V，将他们并联起来干路允许通过的最大电流为______A．14.电热水壶有着诸多的优点，它不仅价格低廉，烧水时间快，而且可以自动控制烧水，安全耐用，对环境没有污染，为日常生活带来了诸多方便，下图是某一款电热水壶的介绍．电热水壶利用了众多物理知识，请提出一个相关的物理现象，并指出对应的物理知识．示例：物理现象：电热水壶工作时的能量转化是怎样的？物理知识：电能转化为内能物理现象：______物理知识：______ ．三、计算题（本大题共3小题，共22.0分）15.在如图所示的电路中，电阻R1=20Ω，闭合开关S，电流表A1的示数为0.3A，电流表A2的示数为0.5A．求：（1）电源电压；（2）电阻R2的阻值．16.某一品牌的电热水器装有1.5kg初温为20 的水，小明将其接在家庭电路中，关闭其他所有有用电器，只让电热水器工作，在一标准大气压下将水烧开用时5分钟，小明家标有“600r/kW•h”字样的电能表转盘转了120转．求：（1）水吸收的热量；（2）电热水壶消耗的电能；（3）电热水壶的加热效率．17.如图所示电路中，滑动变阻器R2标有“20Ω，1A”字样，电源电压为16V恒定不变，当开关S闭合后，电流表示数为1A，电压表示数为10V，求：（1）此时滑动变阻器R2接入电路的电阻；（2）电阻R1的阻值；（3）如果电流表量程为0～3A，电压表量程为0～15V，要保证电路安全工作，求滑动变阻器允许接入电路的阻值范围．四、实验探究题（本大题共3小题，共22.0分）18.在比较不同物质的吸热能力的实验中：（1）实验所需的器材有：两个相同的电加热器、______ 、搅拌器、天平、电源、秒表等．（2）实验中用完全相同的电热加热器分别给水和煤油加热，目的是______ ，电加热器工作时，将消耗的电能转化为______ 能．（3）实验中记录到了如下数据：①比较、号烧杯的实验记录，可以得出结论：质量相等、初温相同的水和煤油加热相等的时间，______ （选填“水”、“煤油”）末温更高．②比较______ 号和______ 号烧杯的实验数据，可以得出的结论是：质量相等的同种物质，升高不同的温度，吸收的热量不同；（4）物理学中引入______ 这个物理量表示物质吸热能力的大小，通过实验可以得出水和煤油，______ （选填“水”、“煤油”）的吸热能力更强．19.某同学在探究串联电路的电压关系的实验中，按如图甲所示的电路进行实验，R1为定制电阻，闭合开关S，通过改变滑动变阻器R2滑片P的位置，使电压表V1的示数依次为2V、4V和6V，其他电压表的示数如表所示（）连接完电路原件后，闭合开关，发现电压表2指针偏转如图丙所示，原因为______ ．（2）根据图甲的电路，闭合开关前，滑动变阻器的划片应位于______ （填“a”或“b”）端，闭合开关后，向右滑动滑片，电压表V1示数______ （选填“变大”、“变小”或“不变”），这样改变电压表V1、V2的示数进行多次实验目的是______ ．（3）根据表格中电压表V1、V2、V的示数，可得出的结论是：______（4）对表中电压表V1和电流表A的示数进行分析，可归纳得出电压与电流的关系是：______ ．20.小明同学想“探究电流跟电阻的关系”，他利用相关器材进行了以下实验，其中电源电压为3V且保持不变，滑动变阻器的最大电阻为20Ω，提供的定值电阻分别有5Ω、10Ω、15Ω、25Ω若干个．（1）他已经连接了部分电路如图甲所示，请用笔画线代替导线将电路图补充完整．为保证电路安全，连接电路时，开关应______ ．（2）接着他进行了以下操作：①先将5Ω电阻接入电路，闭合开关，发现电压表指针有明显偏转，电流表指针几乎无偏转，此时无论怎么移动滑片，电压表和电流表指针偏转几乎无变化，则出现此情况的原因是______ ．纠正问题后，调节滑动变阻器，使电压表的示数为1.5V，记录电流表示数；②将5Ω电阻换成10Ω电阻，闭合开关后发现电压表示数______ （选填“变大”、“变小”、“不变”），接下来应将滑动变阻器的滑片向______ （填“左”或“右”）移动，当观察到电压表示数为______ V时，记录电流表示数；（3）完成实验后，用记录的数据绘制了如同乙的图象，根据该图象可以得出电流与电阻的关系是：______ ．（4）为保证实验顺利进行，允许接入电路的定值电阻的最大值为______ Ω．答案和解析1.【答案】D【解析】解：A．对人体安全的电压是不高于36V，故A错误；B．中学生的身高在160cm=1.6m左右，课桌的高度大约是身高的一半，在0.8m=800mm左右，故B错误；C．江津中学一堂自习课的时间约为40min，故C错误；D．空调正常工作时的功率约为1kW，则1h消耗的电能W=Pt=1kW×1h=1kW•h，故D正确．故选D．（1）对人体安全的电压是不高于36V；（2）根据生活经验及对生活常识的了解，作出合理的估计，不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，然后逐一分析各选项并作出判断．本题考查了学的对安全电压的记忆以及高度、时间、功率的估测以及电功的计算，是一道基础题目．2.【答案】D【解析】解：人体、大地、食盐水，都容易导电，是导体．空气不容易导电，是绝缘体．故选D．根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．本题考查了导体和绝缘体的概念．对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液都是导体．3.【答案】B【解析】解：因电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关；所以，不能说导体的电阻与通过导体的电流成反比、导体的电阻与加在导体两端的电压成正比、导体两端不加电压时电阻为零，故ACD错误、B正确．故选B．电阻是导体本身的一种性质，只与导体的材料、长度、横截面积和温度有关，与两端的电压和通过的电流无关，据此进行解答．本题考查了学生对影响电阻大小因素的了解与掌握，是一道基础题目．4.【答案】B【解析】解：A、固体和液体很难被压缩是因为分子间存在很大的斥力，而不是因为分子间没有间隙，故A错误；B、物体吸收热量，内能增加，但温度不一定升高，比如：晶体在熔化过程，吸热，内能增加但温度不变，故B正确；C、由于组成物体的分子在永远地运动着，故在0℃时物体内的分子的运动状态也是运动的，故C错误；D、破镜不能重圆，因为玻璃分子间的距离大于分子直径的10倍以上，超出了分子力的作用范围，故D错误．故选B．（1）分子间存在着相互作用的引力和斥力；（2）物体吸热，温度不一定升高，如晶体熔化、液体沸腾等；（3）从分子运动论的观点讲，温度反映了物体内部分子无规则运动的剧烈程度，温度越高，分子无规则运动越剧烈；（4）分子间作用力的条件：分子间距离大于分子直径10倍的时候，分子间既无引力，也无斥力．本题考查了我们对分子间作用力的了解、热量与温度的关系、分子热运动的理解等，属热学综合题．5.【答案】C【解析】解：A、带电体能吸引轻小物体，带正电的物体可吸引带负电或不带电的物体，故A错误；B、在吸气冲程，柴油机吸入的是空气，故B错误；C、冬季人们常用热水袋取暖，这是通过热传递改变物体内能的，故C正确；D、教室中一个开关可以同时控制两个灯泡，教室里的各盏灯应该能够独立工作，互不影响，它们应并联在电路中，故D错误．故选C．（1）异种电荷相互吸引，带电体能吸引不带电的轻小物体；（2）在吸气冲程，汽油机吸入的是汽油和空气的混合物；柴油机吸入的只有空气；（3）改变内能的方法：做功和热传递；（4）在串联电路中，开关控制整个电路；在并联电路中，干路上的开关可以控制整个电路，支路上的开关只控制支路．本题考查了电荷间相互作用的规律、热机的吸气冲程、改变内能的方法、串并联电路的特点的知识，属于基础题．6.【答案】D【解析】解：A、电荷的定向移动会形成电流，故A错误；B、电路中电流方向总是从电源的正极出发，经过用电器，回到电源的负极的，但是在电源内部电流的方向是从电源的负极流向正极的；故B错误．C、有电压，同时电路是通路才能形成电流，故C错误；D、电源的正负极使电路两端产生电压，即是提供电压的装置，故D正确．故选：D．（1）电荷的定向移动形成电流，可以是正电荷，也可以是负电荷；也可以是正、负电荷同时向相反方向移动形成；（2）电源外部电流总是从电源的正极出发，经过用电器，回到电源的负极的，电源内部电流是由负极到正极；（3）电压是形成电流的原因；得到持续电流的必要条件：有电压；电路是通路；（4）电压是使自由电荷发生定向移动形成电流的，电源是提供电压的装置．本题考查电流的形成、方向及电源的作用等基本的知识，是每个学生都应掌握的，属于基础性题目，比较简单．7.【答案】A【解析】解：A、小灯泡两端短路，则灯泡不亮，两端电压为零，电路中仍有电流，故A 正确；B、灯泡的灯丝断了，则电路中的电流为零，灯泡两端的电压几乎等于电源电压，故B错误；C、电压表坏了，灯泡发光，电流表有示数，电压表无示数，故C错误；D、电阻R断路，则电流表示数应为零，故D错误．故选A．学会根据现象判断故障的可能性：灯泡不亮，则可能是电路断路或灯泡的实际功率太小或灯泡短路；电流表仍有示数，则说明电路未断路；电压表读数为零，综合以上分析，则说明灯泡短路．此题通过电流表、电压表的示数情况判断电路故障，考查了学生对断路和短路的理解．8.【答案】C【解析】解：由图可知，该电路为并联电路，电压表V1测量的是电源电压，V2测量的是滑动变阻器右半部分的电压；滑动变阻器滑片向右移动时，电阻不变，故电流不变，根据并联电路的电流规律可知，电流表A测量的是干路中的电流，示数保持不变；V2测量的是滑动变阻器右半部分的电阻变大，由U=IR可知，电压表V2的示数变大．故选：C．由图可知，该电路为并联电路，电压表V1测量的是电源电压，V2测量的是滑动变阻器右半部分的电压；根据并联电路的电压、电流规律分析各表的变化．本题考查了电路的动态分析，涉及到并联电路的电压特点、欧姆定律的应用，要注意电压表测量滑动变阻器的电压．9.【答案】负；做功【解析】解：人们规定，用丝绸摩擦过的玻璃棒带正电，得到电子带负电，失去电子带正电，一部分电子从玻璃棒转移到绸子上．反复摩擦后，发现玻璃棒和丝绸的温度升高，这是通过做功方式改变物体内能的．故答案为：负；做功．在摩擦起电时，物体失去电子带正电，得到电子带负电，正负电荷电荷量相等．改变物体内能的方法有两个：做功和热传递．记住正负电荷的规定：丝绸摩擦这的玻璃棒带正电，毛皮摩擦过的橡胶棒带电．摩擦起电的实质是电荷的转移，失去电子的带正电，得到电子的带负电．10.【答案】4.2×104；不变【解析】解：（1）由题知，V=500ml=500cm3，而水的密度ρ=1g/cm3，由ρ=得所装水的质量为：m=ρV=1g/cm3×500cm3=500g=0.5kg，而水的比热容c=4.2×103J/（kg•℃），△t=t-t0=30℃-10℃=20℃，水吸收的热量为：Q=Cm△t=4.2×103J/（kg•℃）×0.5kg×20℃=4.2×104J；吸（2）比热容是物质的一种特性，其大小与物质的种类和所处的状态有关，而与物体的温度、质量无关；所以，水在吸热过程中，水的比热容不变．故答案为：4.2×104；不变．（1）知道水的密度和体积，可利用公式m=ρV计算质量，又知道水的比热容和=Cm△t计算水吸收的热量；温度变化，可利用公式Q吸（2）比热容是物质的一种特性，其大小与物质的种类和所处的状态有关，而与物体的温度变化、质量无关．=cm△t以及比热容特性的掌握和本题考查了学生对密度公式、吸热公式Q吸运用，在计算过程中注意单位的换算．11.【答案】2：1；750【解析】解：当开关S1、S2闭合时，两电阻并联，电流表测干路电流，因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1===0.5A，因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I-I1=0.75A-0.5A=0.25A，则通过R1、R2的电流之比：I1：I2=0.5A：0.25A=2：1，电路工作5min电流通过R1所做的功：W1=UI1t=5V×0.5A×5×60s=750J．故答案为：2：1；750．当开关S1、S2闭合时，两电阻并联，电流表测干路电流，根据并联电路的电压特点和欧姆定律求出通过R1的电流，根据并联电路的电流特点求出通过R2的电流，然后求出通过两电阻的电流之比；根据W=UIt求出电路工作5min电流通过R1所做的功．本题考查了并联电路的特点和欧姆定律、电功公式的应用，是一道较为简单的应用题．12.【答案】S1、S3；L2【解析】解：（1）由电路图可知，要使L1与L2并联，需让电流从电源正极流出后分别流入L1、L2再汇合共同流回电源负极，则应闭合的开关是S1、S3；（2）由电路图可知，当S2、S3闭合、S1断开时，L1被短路，电路为L2的基本电路，所以发光的灯泡是L2．故答案为：S1、S3；L2．（1）各电路元件首尾顺次连接的连接方式是串联；各电路元件首首相连、尾尾相连的连接方式是并联；（2）短路分为电源短路和用电器短路，电源短路是指用导线直接将电源两端相连；而用电器短路是指用一根导线将某个用电器的两端连接起来，没有电流通过该用电器．本题考查了判断电路元件的连接方式，知道串并联电路的连接方式、分析清楚电路结构即可正确解题．13.【答案】21 1.4【解析】【分析】（1）已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，然后根据电阻的串联和欧姆定律求出两端允许加的最大电压；（2）根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，然后由欧姆定律求出通过两电阻的电流，再根据并联电路的电流特点求出干路的最大电流。

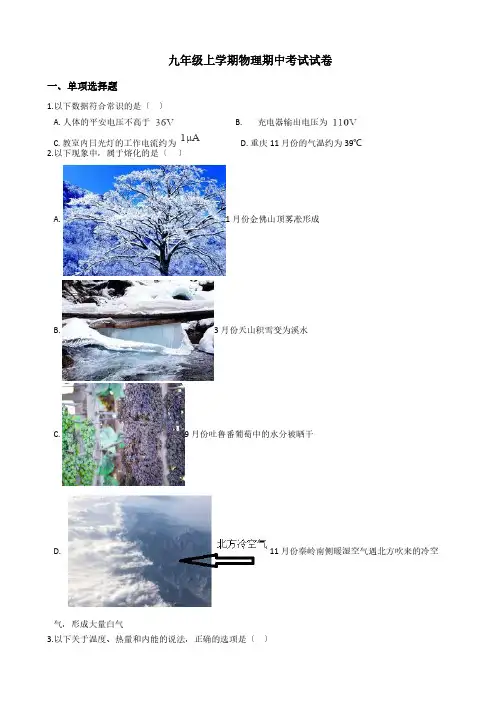

九年级上学期物理期中考试试卷一、单项选择题1.以下数据符合常识的是〔〕A. 人体的平安电压不高于B. 充电器输出电压为C. 教室内日光灯的工作电流约为D. 重庆11月份的气温约为39℃2.以下现象中，属于熔化的是〔〕A. 1月份金佛山顶雾凇形成B. 3月份天山积雪变为溪水C. 9月份吐鲁番葡萄中的水分被晒干D. 11月份秦岭南侧暖湿空气遇北方吹来的冷空气，形成大量白气3.以下关于温度、热量和内能的说法，正确的选项是〔〕A. 0℃的水没有内能B. 温度高的物体所含热量多C. 物体温度升高，内能增加D. 热量总是从内能大的物体向内能小的物体传递4.以下关于内燃机的说法，正确的选项是〔〕A. 汽油机是压燃式点火B. 一个工作循环对外做功2次C. 做功冲程时把机械能转化为内能D. 压缩冲程是靠飞轮惯性完成5.以下关于电荷、电流、电阻、电压的说法，正确的选项是〔〕A. 验电器的原理是异种电荷相互吸引B. 电荷只要移动，就一定能形成电流C. 导体内没有电流，那么其电阻也变为零D. 电路中有持续电流，电路两端就一定有电压6.闭合开关后，以下电表连接无误的是〔〕A. B.C. D.7.如图，小南发现学校门口的智能门禁具有人脸识别和检测体温的功能，当发现来访人员是我校师生且体温正常时即可放行，并且扬声器会发出“小南，体温正常，请进〞的声音，免去了疫情期间人工检测的繁琐。

假设当“来人为我校师生时〞闭合，当“体温正常时〞闭合，那么以下扬声器发声电路的设计，符合要求的是〔〕A. B. C. D.8.如图甲是非接触式红外线测温枪，图乙是它的工作原理图。

R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图像如图丙。

对该电路分析错误的选项是〔〕A. 图乙中的电表是电压表B. 体温越高，总电阻越小C. 体温越高，电表示数越小D. R0有保护电路的作用9.如图，当开关S闭合后，以下说法正确的选项是〔〕A. 灯泡L与电阻R串联B. 电压表测量电阻R两端电压C. 电流表测量电阻R和灯泡L的电流之和D. 通过灯泡L和电阻R的电流一定不相等10.小南和小开在研究“通过导体的电流与导体两端电压的关系〞和“通过导体的电流与导体电阻的关系〞时，用图象法处理实验数据，得到了以以下列图象，其中正确的选项是〔〕A. B. C. D.11.分析如图电路图，以下说法正确的选项是〔〕A. 当开关S、、均闭合，灯泡L发光B. 当开关S闭合，、断开后，R和并联C. 当开关S闭合，、断开后，右移滑动变阻器滑片P，电压表V的示数不变D. 当开关S、、均闭合，右移滑动变阻器滑片P，电流表示数不变，A示数变小12.如下列图电路，电源电压为并保持不变，为阻值8Ω的定值电阻，为标“30Ω 〞的滑动变阻器，电流表A的量程为，电压表的量程为，电压表的量程为，当闭合开关S后，在保证电路平安的前提下移动滑片P，电压表、示数变化量的绝对值分别为、。

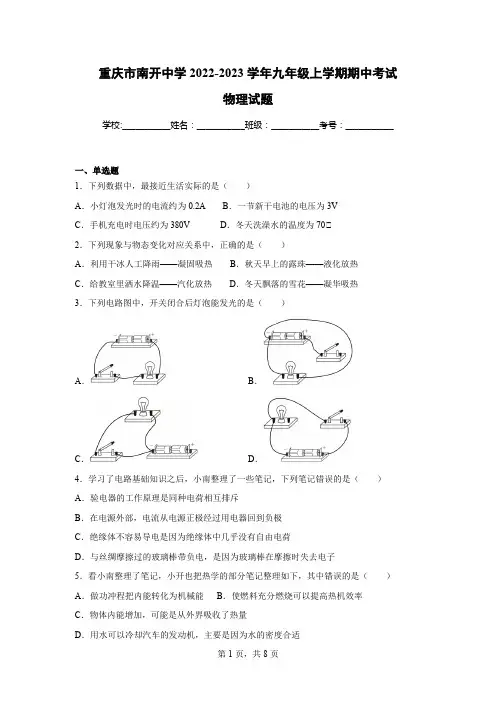

重庆市南开中学2022-2023学年九年级上学期期中考试物理试题学校:___________姓名：___________班级：___________考号：___________一、单选题1．下列数据中，最接近生活实际的是（）A．小灯泡发光时的电流约为0.2A B．一节新干电池的电压为3VC．手机充电时电压约为380V D．冬天洗澡水的温度为70℃2．下列现象与物态变化对应关系中，正确的是（）A．利用干冰人工降雨——凝固吸热B．秋天早上的露珠——液化放热C．给教室里洒水降温——汽化放热D．冬天飘落的雪花——凝华吸热3．下列电路图中，开关闭合后灯泡能发光的是（）A．B．C．D．4．学习了电路基础知识之后，小南整理了一些笔记，下列笔记错误的是（）A．验电器的工作原理是同种电荷相互排斥B．在电源外部，电流从电源正极经过用电器回到负极C．绝缘体不容易导电是因为绝缘体中几乎没有自由电荷D．与丝绸摩擦过的玻璃棒带负电，是因为玻璃棒在摩擦时失去电子5．看小南整理了笔记，小开也把热学的部分笔记整理如下，其中错误的是（）A．做功冲程把内能转化为机械能B．使燃料充分燃烧可以提高热机效率C．物体内能增加，可能是从外界吸收了热量D．用水可以冷却汽车的发动机，主要是因为水的密度合适6．小渝发现用同学们各自的专用钥匙或者老师的备用钥匙都可以打开教室门外的储物箱，他为此设计了一个电路来模拟这个情境，S1代表专用钥匙，S2代表备用钥匙，符合要求的电路图为（）A．B．C．D．7．关于电流、电压、电阻的关系，下列说法正确的是（）A．导体的电阻跟导体两端的电压成正比B．导体的电阻跟通过导体的电流成反比C．电阻越大，电流越小，电压越大，电流越大D．在电压一定的情况下，导体电阻越小，电流就越大8．在某一温度下连接在电路中的两段导体A和B中的电流与其两端电压的关系如图所示。

A、B两端允许的最大电压均为3V。

由图中信息可知（）A．A导体的电阻大于B导体的电阻B．A、B导体串联在电源两端，电源最大电压为6VC．A、B导体串联在电源两端，若通过B的电流为0.2A，则电源电压为3VD．A、B导体并联在电压为1V的电源两端时，通过A导体的电流为0.1A9．如图是小江练习使用电流表、电压表时连接的电路，他用的电源电压为9V，电阻R1=7Ω，电阻R2=14Ω。

重庆市南开中学九年级（上）期中物理试卷一、选择题（共15小题，每小题2分，满分30分）1．（2分）下列估测最符合实际情况的是（）A．洗澡水的温度大约是90℃B．一节新干电池的电压1.5VC．某普通四冲程汽油机的效率为80%D．家用空调正常工作时的电流约为0.5A2．（2分）下面四幅图中，属于利用热传递改变物体内能的是（）A．搓手取暖B．烧水C．锯木头D．钻木取火3．（2分）如图所示物态变化现象中，需要吸热的是（）A．雾凇的形成B．河水成冰C．樟脑丸逐渐变小D．露珠的形成4．（2分）下列说法正确的是（）A．温度高的物体具有的内能一定多B．夏日，地面温度高于湖水表面温度是因为水的比热容大C．塑料吸盘能牢牢的吸附在玻璃上，说明分子间存在吸引力D．晶体在熔化过程中吸热而温度不变，内能增加5．（2分）金属在高温、低压下比较容易由固态直接变为气态，用此方法可以给照相机及其他光学仪器的玻璃镜头进行真空镀膜，即在真空室内将固体金属或金属化合物加热，使它的蒸汽喷到玻璃镜头上去，从而镀上一层极薄的金属膜，这层膜可以改变玻璃金属的光学性能，这层膜能镀上去的原理是（）A．金属蒸发后在液化到玻璃镜头上B．金属融化后再汽化的玻璃镜头上C．金属升华后再凝华到玻璃镜头上D．液态金属凝固的玻璃镜头上的6．（2分）如图所示，是某老师的自制教具，他在矿泉水瓶的侧壁上钻一个孔，把电火花发生器紧紧塞进孔中，实验时从瓶口喷入酒精并盖上锥形纸筒，按动电火花发生器的按钮，点燃瓶内酒精后，纸筒即刻飞出。

关于此实验，分析正确的是（）A．随着酒精慢慢燃烧，酒精热值不断减小B．能闻到酒精的气味说明分子间有斥力C．燃气推动纸筒飞出的过程相当于内燃机的压缩冲程D．纸筒飞出后瓶内气体的内能减小，温度降低7．（2分）初温相同，质量之比为1：2，比热容之比为3：2的甲乙两金属块，放出的热量之比为5：6，放热过程中两金属块块都不发生物态变化，则放热后两金属块接触，会出现（）A．甲金属块放热B．乙金属块放热C．两金属块之间不发送热传递D．无法确定8．（2分）下列有关“电”的说法，正确的是（）A．摩擦起电的实质是产生了电荷B．由电池作为电源组成的电路中，电流方向总是从电流正极流向负极C．电路中有电流，电路两端一定有电压D．由于电源短路会损坏用电器与导线，所以电源短路是不允许的9．（2分）如图所示，验电器甲带负电，箔片张开一定的角度，乙不带电，用一根带绝缘柄的铜棒连接两验电器，则下列有关判断正确的是（）A．电流方向为甲→乙，甲箔片张角减小，乙箔片张角增大B．电流方向为乙→甲，甲箔片张角减小，乙箔片张角增大C．电流方向为乙→甲，甲、乙张角不变D．因为只有甲箔片上带负电，所以铜棒中无电流，甲、乙箔片张角都不变10．（2分）如图所示的电路图中，要使灯泡L1和L2组成并联电路，应该是（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2，断开S3D．同时闭合S1和S3，断开S211．（2分）如图所示，当S闭合后，如果A1的示数与表A2的示数相比较（）A．A1表示数大B．A2表示数大C．一样大D．无法比较12．（2分）在如图所示的电路中与下图所示的实物图连接一致的是（）A．B．C．D．13．（2分）关于电流表和电压表的使用，下列说法错误的是（）A．使用前都应检查指针是否指零B．若有两个量程，一般都先用大量程“试触”C．两表都不能将两接线柱直接接到电源的两极上D．接入电路时，都应使电流从正接线柱流入，从负接线柱流出14．（2分）电压表V1示数是3.8V，电压表V2的示数是2.2V，则灯L1和L2两端的电压分别是（）A．3.8V 2.2V B．2.2V 3.8V C．1.6V 2.2V D．2.2V 1.6V 15．（2分）如图所示，已知甲、乙是两个电表，开关闭合后两个小灯泡都正常发光，过了一段时间后，突然观察到两电表一个表示数变大，另一个表示数不变。

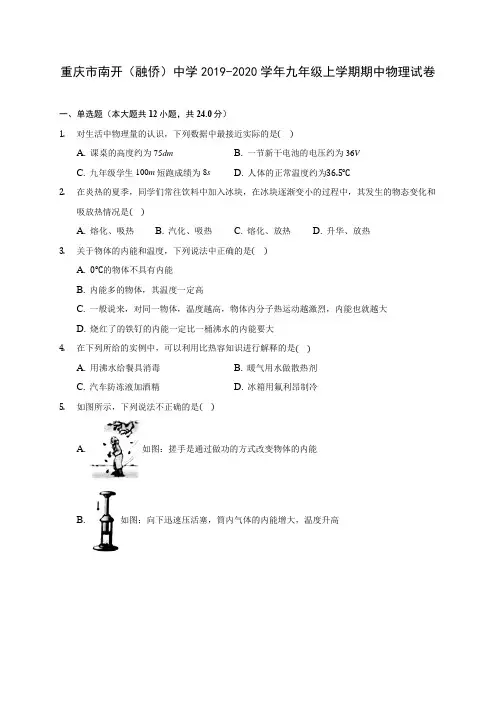

重庆市南开（融侨）中学2019-2020学年九年级上学期期中物理试卷一、单选题（本大题共12小题，共24.0分）1.对生活中物理量的认识，下列数据中最接近实际的是()A. 课桌的高度约为75dmB. 一节新干电池的电压约为36VC. 九年级学生100m短跑成绩为8sD. 人体的正常温度约为36.5℃2.在炎热的夏季，同学们常往饮料中加入冰块，在冰块逐渐变小的过程中，其发生的物态变化和吸放热情况是()A. 熔化、吸热B. 汽化、吸热C. 熔化、放热D. 升华、放热3.关于物体的内能和温度，下列说法中正确的是()A. 0℃的物体不具有内能B. 内能多的物体，其温度一定高C. 一般说来，对同一物体，温度越高，物体内分子热运动越激烈，内能也就越大D. 烧红了的铁钉的内能一定比一桶沸水的内能要大4.在下列所给的实例中，可以利用比热容知识进行解释的是()A. 用沸水给餐具消毒B. 暖气用水做散热剂C. 汽车防冻液加酒精D. 冰箱用氟利昂制冷5.如图所示，下列说法不正确的是()A. 如图：搓手是通过做功的方式改变物体的内能B. 如图：向下迅速压活塞，筒内气体的内能增大，温度升高C. 如图：橡皮塞冲出时的能量转化情况与内然机做功冲程相同D. 如图：瓶内的空气膨胀对外做功时，其内能增大，瓶口出现白雾6.在综合实践课上，小明和小华发现用毛皮摩擦过的塑料尺和塑料圆珠笔杆都能吸引纸屑，如图所示，此现象说明()A. 物质是由分子组成的B. 分子间存在着吸引力C. 带电体能吸引轻小物体D. 分子是带电的粒子7.据报道，我国科学家成功观测到了电子的反物质−正电子(除带正电荷，其它性质与电子相同)，以下关于电子和正电子的说法正确的是()A. 正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同B. 正电子定向移动不能形成电流C. 正电荷和电子互相排斥D. 电子定向移动形成电流，电流的方向与电子定向移动的方向相同8.小灯泡L1和L2接在如图所示的电路中，当开关S闭合后，下列说法不正确的是()A. L1和L2都能发光B. 电路将发生短路C. 去掉导线b，能使L1和L2正常发光D. 只要移动一条导线的一个接线头，就能使L1和L2并联9.如图所示电路中，当两个开关都闭合时，关于电灯和电铃的工作状态分析正确的是()A. 电灯亮，电铃响B. 电灯亮，电铃不响C. 电灯不亮，电铃响D. 电灯不亮，电铃不响10.如图所示电路中，闭合开关后发现L1不亮L2亮．则下列判断正确的是()A. 可能L1短路B. 可能L1断路C. 可能L2短路D. 可能L2断路11.如图所示的电路中，电源电压恒定，闭合开关S后，滑动变阻器的滑片P向左移动的过程中，下列说法正确的是()A. 电流表A1读数变大，电压表V读数变小B. 电压表V读数与电流表A1读数的比值变大C. 电流表A2读数变小，电压表V读数变大D. 电压表V读数与电流表A2读数的比值变小12.用如图所示的电路探究电流跟电压的关系时，要“保持电阻不变”，正确的实验操作是()A. 保持R′的滑片位置不动B. 保持R的电压不变C. 保持R不变，调节R′滑片到不同的适当位置D. 保持电路中的电流不变二、填空题（本大题共6小题，共12.0分）13.初次走进物理的世界、让我们感受到物理的神奇与奥妙，也让我们认识了很多伟大的物理学家，请写出你印象最深刻的两位物理学家的名字______ 、______ ．14.电视机的荧光屏表面经常有许多灰尘，这主要是因为电视机在工作时屏幕表面________。

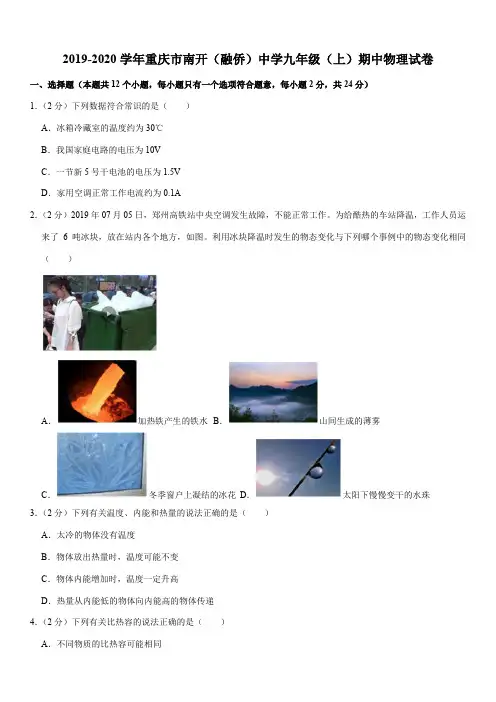

2019-2020学年重庆市南开（融侨）中学九年级（上）期中物理试卷一、选择题（本题共12个小题，每小题只有一个选项符合题意，每小题2分，共24分）1．（2分）下列数据符合常识的是（）A．冰箱冷藏室的温度约为30℃B．我国家庭电路的电压为10VC．一节新5号干电池的电压为1.5VD．家用空调正常工作电流约为0.1A2．（2分）2019年07月05日，郑州高铁站中央空调发生故障，不能正常工作。

为给酷热的车站降温，工作人员运来了6吨冰块，放在站内各个地方，如图。

利用冰块降温时发生的物态变化与下列哪个事例中的物态变化相同（）A．加热铁产生的铁水B．山间生成的薄雾C．冬季窗户上凝结的冰花D．太阳下慢慢变干的水珠3．（2分）下列有关温度、内能和热量的说法正确的是（）A．太冷的物体没有温度B．物体放出热量时，温度可能不变C．物体内能增加时，温度一定升高D．热量从内能低的物体向内能高的物体传递4．（2分）下列有关比热容的说法正确的是（）A．不同物质的比热容可能相同B．比热容与物体吸收的热量成正比C．比热容大的物质吸热和放热能力都弱D．沙漠昼夜温差大是因为沙子的比热容大5．（2分）下列有关内燃机的说法正确的是（）A．做功冲程靠飞轮的惯性完成B．压缩冲程时把内能转化为机械能C．汽油机和柴油机都是“压燃式”点火D．内燃机一个工作循环对外做功一次6．（2分）把与毛皮摩擦过的橡胶棒靠近轻质小球，现象如图，下列说法正确的是（）A．轻质小球可能不带电B．轻质小球没有吸引橡胶棒C．橡胶棒与毛皮摩擦时因产生了电子而带负电D．毛皮与橡胶棒摩擦时因得到质子而带上正电7．（2分）下列有关电流、电压和电阻的说法正确的是（）A．电荷的运动一定形成电流B．电路两端有电压时，就一定有电流C．电流方向与负电荷定向移动方向相反D．通过导体的电流越小，导体的电阻就越大8．（2分）小融为宿舍设计了一套防盗报警装置，她在宿舍的门和窗户内倒分别安装了红外感应开关S1和S2，晚上睡前或者同学外出时闭合开关S3，报警装置启动；当有人从门或者窗户非法闯入时，红外感应开关就会自动闭合，警铃大响，R为保护电阻，图中设计符合要求的是（）A．B．C．D．9．（2分）如图，下列说法错误的是（）A．只闭合S1时，只有灯L3亮B．只闭合S2时，灯L1和L3串联C．只闭合S1和S3时，灯L2和L3并联D．开关全都闭合时，灯L1、L2和L3并联10．（2分）如图电路中，闭合开关后两灯并联且都能发光的是（）A．B．C．D．11．（2分）如图，电源电压恒定，电阻R1的阻值是10Ω，滑动变阻器R2上标有“20Ω 2A”字样，闭合开关后，当滑片在某位置时电压表示数为2V，电流表示数为0.4A；当滑片从中点位置逐渐移动到最右端的过程中，电压表的示数变化量的绝对值为△U，电流表示数变化量的绝对值为△I，此过程中，下列说法正确的是（）A．电源电压为4VB．△U和△I的比值变大C．电流表的最大示数和最小示数之比为3：2D．电压表的最大示数和最小示数之比为2：112．（2分）小侨要探究“电流与电压的关系”，如图是她设计的实验电路，实验时她记录了定值电阻的阻值为R1，电阻箱的阻值为R2，电压表V1示数为U1，电压表V2示数为U2，电流表的示数为I，电源电压恒定。

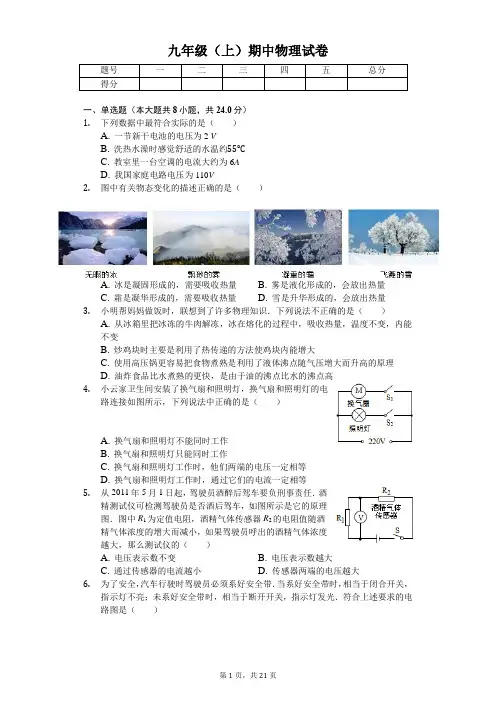

九年级（上）期中物理试卷一、单选题（本大题共8小题，共24.0分）1.下列数据中最符合实际的是（）A. 一节新干电池的电压为2 VB. 洗热水澡时感觉舒适的水温约C. 教室里一台空调的电流大约为6AD. 我国家庭电路电压为110V2.图中有关物态变化的描述正确的是（）A. 冰是凝固形成的，需要吸收热量B. 雾是液化形成的，会放出热量C. 霜是凝华形成的，需要吸收热量D. 雪是升华形成的，会放出热量3.小明帮妈妈做饭时，联想到了许多物理知识．下列说法不正确的是（）A. 从冰箱里把冰冻的牛肉解冻，冰在熔化的过程中，吸收热量，温度不变，内能不变B. 炒鸡块时主要是利用了热传递的方法使鸡块内能增大C. 使用高压锅更容易把食物煮熟是利用了液体沸点随气压增大而升高的原理D. 油炸食品比水煮熟的更快，是由于油的沸点比水的沸点高4.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的是（）A. 换气扇和照明灯不能同时工作B. 换气扇和照明灯只能同时工作C. 换气扇和照明灯工作时，他们两端的电压一定相等D. 换气扇和照明灯工作时，通过它们的电流一定相等5.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任．酒精测试仪可检测驾驶员是否酒后驾车，如图所示是它的原理图．图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A. 电压表示数不变B. 电压表示数越大C. 通过传感器的电流越小D. 传感器两端的电压越大6.为了安全，汽车行驶时驾驶员必须系好安全带．当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光．符合上述要求的电路图是（）A. B.C. D.7.如图所示的电路中，当开关S闭合后（）A. 若甲、乙均是电流表，则、串联B. 若甲、乙均是电压表，则、串联C. 若甲是电流表，乙是电压表，则、并联D. 若甲是电压表，乙是电流表，则、并联8.航航同学按图甲所示的电路进行实验，当开关闭合后，电压表V1和电压表V2的指针均指到如图乙所示的位置，造成这一现象的原因是（）A. 可能是和所选量程不相同时，灯发生了短路B. 可能是和所选量程相同时，灯发生了短路C. 可能是和所选量程不相同时，灯发生了开路D. 可能是和所选量程相同时，电路各处完好二、填空题（本大题共6小题，共12.0分）9.物理学中把______定向移动的方向规定为电流方向，家庭中的电灯、电风扇、电吹风机、电冰箱、电视机等家电用器是______联在电路中的。

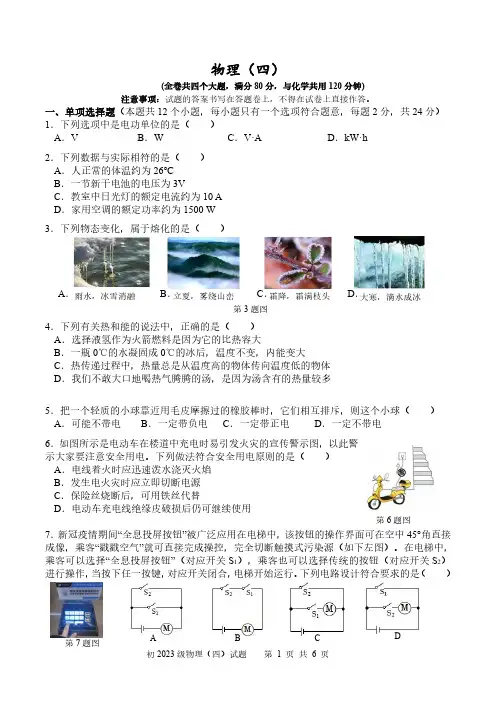

物理（四）(全卷共四个大题，满分80分，与化学共用120分钟)注意事项：试题的答案书写在答题卷上，不得在试卷上直接作答。

一、单项选择题（本题共12个小题，每小题只有一个选项符合题意，每题2分，共24分）1．下列选项中是电功单位的是（）A ．V B ．W C ．V·A D ．kW·h2．下列数据与实际相符的是（）A ．人正常的体温约为26℃B ．一节新干电池的电压为3V C ．教室中日光灯的额定电流约为10A D ．家用空调的额定功率约为1500W3．下列物态变化，属于熔化的是（）A ．B ．C ．D ．4．下列有关热和能的说法中，正确的是（）A ．选择液氢作为火箭燃料是因为它的比热容大B ．一瓶0℃的水凝固成0℃的冰后，温度不变，内能变大C ．热传递过程中，热量总是从温度高的物体传向温度低的物体D ．我们不敢大口地喝热气腾腾的汤，是因为汤含有的热量较多5．把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（）A ．可能不带电B ．一定带负电C ．一定带正电D ．一定不带电6．如图所示是电动车在楼道中充电时易引发火灾的宣传警示图，以此警示大家要注意安全用电。

下列做法符合安全用电原则的是（）A ．电线着火时应迅速泼水浇灭火焰B ．发生电火灾时应立即切断电源C ．保险丝烧断后，可用铁丝代替D ．电动车充电线绝缘皮破损后仍可继续使用7．新冠疫情期间“全息投屏按钮”被广泛应用在电梯中，该按钮的操作界面可在空中45°角直接成像，乘客“戳戳空气”就可直接完成操控，完全切断触摸式污染源（如下左图）。

在电梯中，乘客可以选择“全息投屏按钮”（对应开关S 1），乘客也可以选择传统的按钮（对应开关S 2）进行操作，当按下任一按键，对应开关闭合，电梯开始运行。

下列电路设计符合要求的是（）雨水，冰雪消融立夏，雾绕山峦霜降，霜满枝头大寒，滴水成冰第3题图第6题图第7题图A CD B8．如图所示，把铜片、锌片插入柳橙中，制成一个水果电池，用电压表测量它的电压。

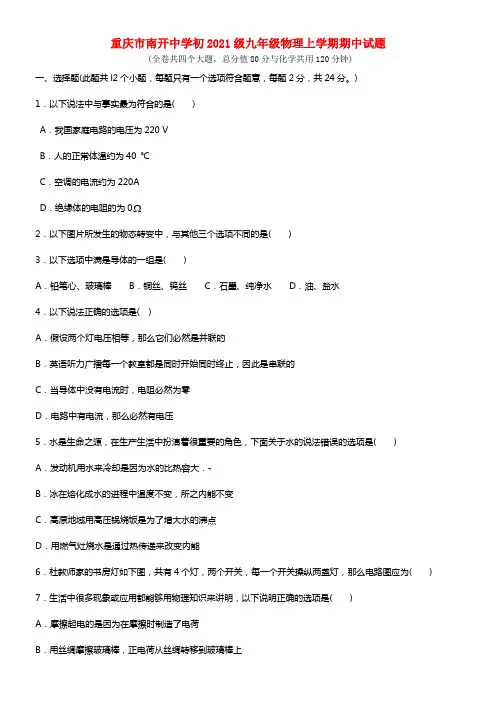

重庆市南开中学初2021级九年级物理上学期期中试题(全卷共四个大题，总分值80分与化学共用120分钟)一、选择题(此题共l2个小题，每题只有一个选项符合题意，每题2分，共24分。

)1．以下说法中与事实最为符合的是( )A．我国家庭电路的电压为220 VB．人的正常体温约为40 ℃C．空调的电流约为220AD．绝缘体的电阻的为02．以下图片所发生的物态转变中，与其他三个选项不同的是( )3．以下选项中满是导体的一组是( )A．铅笔心、玻璃棒B．铜丝、钨丝C．石墨、纯净水D．油、盐水4．以下说法正确的选项是( )A．假设两个灯电压相等，那么它们必然是并联的B．英语听力广播每一个教室都是同时开始同时终止，因此是串联的C．当导体中没有电流时，电阻必然为零D．电路中有电流，那么必然有电压5．水是生命之源，在生产生活中扮演着很重要的角色，下面关于水的说法错误的选项是( )A．发动机用水来冷却是因为水的比热容大．-B．冰在熔化成水的进程中温度不变，所之内能不变C．高原地域用高压锅烧饭是为了增大水的沸点D．用燃气灶烧水是通过热传递来改变内能6．杜教师家的书房灯如下图，共有4个灯，两个开关，每一个开关操纵两盏灯，那么电路图应为( ) 7．生活中很多现象或应用都能够用物理知识来讲明，以下说明正确的选项是( )A．摩擦起电的是因为在摩擦时制造了电荷B．用丝绸摩擦玻璃棒，正电荷从丝绸转移到玻璃棒上c．电池外部电流方向是从电池正极到负极D．毛皮和橡胶棒摩擦时，毛皮束缚电子的能力更强，取得电子8．下面几个场景中属于内能转化为机械能的是( )A．从滑梯上滑下屁股发烧B．用燃气灶烧水C．钻木取火D．汽油机做功冲程9．如右图所示的电路中，以下说法正确的选项是( )A．假设开关断开，甲是电流表，乙是电压表，那么电阻R l、R2串联B．假设开关断开，甲是电流表，乙是电压表，那么电阻R l、R2并联C．假设开关闭合，甲是电流表，乙是电压表，那么电阻R l、R2串联D．假设开关闭合，甲是电压表，乙是电压表，那么电阻R l、R2并联10．在如下图的电路中，用滑动变阻器调剂灯的亮度，假设要求滑片P向右端滑动时灯慢慢变亮，应选择以下哪一种接法( )A．M接A，N接BB．M接A，N接DC．M接C，N接BD．M接C，N接D11．在如下图电路中，当闭合开关后，两个电压表指针偏转相同，那么电阻R l和R2两头的电压之比为( ) A．4：1B．5：lC．1：2D．1：112．如下图的电路中，R0是定值电阻，L是小灯泡，R是滑动变阻器，闭合开关S，发觉不管如何移动滑动变阻器的滑片，小灯泡都不发光。
