将Protel99Se元件库导入到Altium Designer（图）实现步骤如下：
1.打开Altim Designer，关掉所有的工程。
选中你的工程->右键->close project
2.左键->左上方的file->点选improt wizard选项，然后跳出如下画面
3.点next后，选择99SE DDB file，如下图
4.点next，后进入如下换面，选择右边的Add点击（不是左边的，右边的），如下图
5.点完add后会跳出如下对话框，选择你的protel的.ddb库文件，如下图所示
6.选好ddb文件，点打开，然后就会如下图，右边会显示你选择的ddb文件的路径
7.点next后，进入如下图，选择你自己转换好的altium designer的库文件放置的位置
8.然后一直next，把messages对话框关掉，再点选Don't Open Imported Designs选项，如下图
9.然后点next，最后看到Finish就转换成功了。
然后你就可以在你放置转换文件的文件夹下面看到Altim Designer可用的库文件了，封装库和元件库转换方法都是按以上步骤。
如何将Altium Designer 6.0的库档转换成99se的格式
Altium Designer 6.0的库档是以集成库的形式提供的，而99se 的库档是分类的形式。
它们之间如何转换呢？这首先需要对Altium Designer 6.0的库档作一个分包操作。
首先，我们打开一个要转换的Altium Designer 6.0的库档。
我们以\Altium Designer 6.0\Library\Miscellaneous Devices.intLib为例。
我们打开这个文件会弹出如图1所示的对话框。
图1
我们选择＂Extract Sources＂选项。
这样生成了miscellaneous device.libpkg，就会进入组件编辑接口，如图2所示（图片可以放大或打印观看）。
图2
中选择“Schematic binary 4.0 library(*.lib)”，这是99se可以导入的格式，见图3和图4所示（图片可以放大或打印观看）。
图3
图4
选择“Pcb 4.0 library File(*.lib)”，这是99se可以导入的格式，如图5所示（图片可以放大或打印观看）。
图5。
Protel99se 元件库导入
Protel99se 怎幺添加元件库
有很多小伙伴用Protel99se 添加元件库时出现File is not recognized。
视频中有教大家Protel99se 无法添加元件库文件的解决方法。
因为Protel99se 是应用于Windows9X/2000/NT 操作系统下的EDA 设计软件，所以win7、win10 安装Protel99se 会有不兼容的情况，出现File is not recognized，就像这样。
然后教大家如何解决这个问题。
在现有的元件库列表中随便点击一个元件，然后点击Find，出现弹框，
寻找你要添加元件库文件的根目录，一般都在Library 下的SCH 里，然后点
击Find Now，出现SCH 里的所有元件库文件，你可以随便添加你想要的元件库，Add To Library List，添加一个就会在库列表里出现。
所以再也不用担心Protel99se 无法添加库文件了。
然后给大家介绍一个非常好用的工具，Protel99se 增强工具。
在使用笔记Protel99se 设计电路时，有的按键没有或者不好找，快捷键能减少左手在键盘上左右移动和鼠标移动次数，另外这个工具还有这些功能，这个鼠标滚轮放大缩小更新视图特别实
用，然后点击鼠标右键不松还可以挪动整个网格和元件，放大了电路后查看
元件很方便。
还有很多功能，大家可以自己琢磨琢磨。

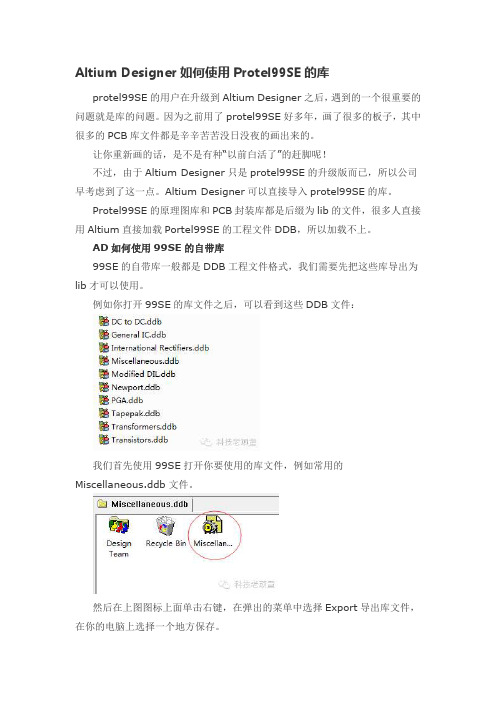

Altium Designer如何使用Protel99SE的库
protel99SE的用户在升级到Altium Designer之后，遇到的一个很重要的问题就是库的问题。
因为之前用了protel99SE好多年，画了很多的板子，其中很多的PCB库文件都是辛辛苦苦没日没夜的画出来的。
让你重新画的话，是不是有种“以前白活了”的赶脚呢！
不过，由于Altium Designer只是protel99SE的升级版而已，所以公司早考虑到了这一点。
Altium Designer可以直接导入protel99SE的库。
Protel99SE的原理图库和PCB封装库都是后缀为lib的文件，很多人直接用Altium直接加载Portel99SE的工程文件DDB，所以加载不上。
AD如何使用99SE的自带库
99SE的自带库一般都是DDB工程文件格式，我们需要先把这些库导出为lib才可以使用。
例如你打开99SE的库文件之后，可以看到这些DDB文件：
我们首先使用99SE打开你要使用的库文件，例如常用的Miscellaneous.ddb文件。
然后在上图图标上面单击右键，在弹出的菜单中选择Export导出库文件，在你的电脑上选择一个地方保存。
导出的文件如下图所示：
这个lib文件就可以被AD打开调用了。
AD如何使用用户自己写的库？
用户自己写的库，一般都会保存为Lib文件，不过，如果你保存的依然是DDB文件的话，请按照上面的方法把ddb文件转换为lib文件即可调用。
我是瑞生（QQ/微信:253057617微信公众号：kjlwt8），毫无保留的给大家透露电子设计经验，不定时分享实用的落地的电子设计技巧,希望能够帮助到大家。
Protel99se与AltiumDesigner10数据互导wen6868wen编著一、将Protel99se器件库导入AltiumDesigner10（以下简称AD10）中Protel99se器件库压缩包可从Altium公司的网站（）下载。
器件库压缩包解压后得到Protel99se器件库文件x.ddb，例如Texas Instruments.ddb 。
然后，按以下步骤操作：（1）启动AD10（2）鼠标左键单击【File】（3）鼠标左键单击【Import Wizard】（4）鼠标左键单击【Next】（5）在“Select type of files to import”对话框选择“99SE DDB Files”，然后，鼠标左键单击【Next】（6）在“Select files or folders to import”对话框选择要导入的DDB文件，例如Texas Instruments.ddb。
如果要一个文件一个文件地导入，则通过对话框右边的【Add】按钮将DDB文件加入到“Files to Process”列表框；如果要批量导入，则通过对话框左边的【Add】按钮将含有DDB文件的文件夹加入到“Folders to Process”列表框。
然后，鼠标左键单击【Next】（7）在“Set file extraction options”对话框选择存放导入文件的文件夹。
然后，鼠标左键单击【Next】（8）在“Set schematic conversion options”对话框选择原理图转换选项。
然后，鼠标左键单击【Next】（9）在“Set import options”对话框按需进行设置。
然后，鼠标左键单击【Next】（10）在“Select design files to import”对话框选择需要导入的DDBs文件。
然后，鼠标左键单击【Next】（11）在“Review project creation”对话框按照提示操作。
ORCAD PCB转换为Protel 99se/ Protel DXP之PCB
一:转换到Protel 99se
1,准备工作。
准备一个.MAX文件,如图1。
图1
2, 打开Protel 99se,新建一个PCB文件，并且打开.PCB。
如图2。
图2
3，选择File->import。
选择1中的.MAX文件,点击OK。
出现如图
3,弹出对话框。
图3
在出现的对话框Option中选择FABDWG和NOTES为任意一层。
点击ＯＫ按键，即可生成PCB文件。
如图４。
图４
注意:１,在第3步中可以选择ORCAD的层颜色（USE orCAD Color Setting）或选择Protel 99se默认的层颜色。
２,如果不选择FABDWG和NOTES为任意一层，则不能生成PCB文件,同时也会提示出错.
4，转换成功！！！！！！可以在PROTEL 99SE 里修改电路图。
二:转换到Protel DXP/2004
1,准备工作.准备一个.MAX文件,如上步骤1
2,打开Protel DXP或Protel 2004,选择打开,选择1中的.MAX文件,并打开。
3, 同上第三步，第四步。
4，保存格式为.PCB格式。
EMAIL:whqzgkd@。
Altium Designer快速入门（第二版）第1章从Protel 99 SE到Altium Designer由电子设计发展历程谈起电子设计现状在电子技术发展进入二十一世纪后，由于单位面积内集成的晶体管数正急剧增加、芯片尺寸日益变小；同时，低电压、高频率、易测试、微封装等新设计技术及新工艺要求的不断出现，另外，IP核复用的频度需求也越来越多。
这就要求设计师不断研究新的设计工艺、运用新的一体化设计工具。
正如微处理器最初只是被开发用于增强个人计算器产品的运算能力，随后伴随着性图1-1 电子系统设计流程能的增强和价格的下降，微处理的应用扩展到更广阔的领域，这也就直接引发了后来的基于微处理器的嵌入式系统取代基于分立式器件通过物理连线组成系统的设计技术变革。
而这一变革的关键并不在于微处理器件本身，而是微处理器将系统设计的重心从关注器件间连线转变到“soft”设计领域。
基于这一观点，伴随着FPGA技术的发展，电子设计中更多的要素将通过“soft”设计实现。
现代电子产品设计流程被简单地分成两个阶段。
其一、器件物理连线平台的设计，即PCB板级电路设计；其二、“软”设计，即在器件物理连线平台上编程实现的“智能”。
由板级电路设计谈到Protel 99SE上世纪九十年代末，基于个人电脑（PC）性能的迅速提升及微软视窗操作系统（Windows）的广泛使用，Altium公司（原Protel公司）在业界率先提出了贯穿原理图设计-电路仿真-PCB版图设计-信号完整性分析-CAM数据输出板级电路设计完整流程的电子自动化设计（EDA）工具——Protel 99Se版本。
Protel 99Se以可靠、易用的电路设计风格迅速获得了全球主流电子设计工程师的喜爱，从工业控制到航空航天，从消费电子到医疗电子等全球不同的电子设计领域和行业都能发现电子设计工程师熟练的应用Protel 99Se开发出性能卓越的板级电子设备。
Protel 99Se的主要特点：9模块化的原理图设计9强大的原理图编辑功能9完善的库元件编辑和管理功能9 32位高精度版图设计系统9丰富、灵活的版图编辑功能9强大、高效的版图布线功能9完备的设计规则检查（DRC）功能9完整的电路设计仿真功能9快速、可靠的CAM制板数据输出由现代电子产品设计谈到Altium Designer纵观电子系统设计的发展，EDA及软件开发工具成为推动技术发展的关键因素。
