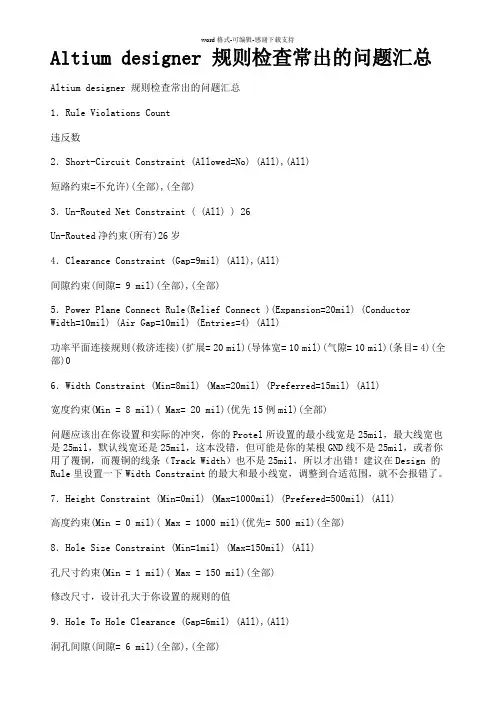

Altium designer 规则检查常出的问题汇总
1．Rule Violations Count
违反数
2．Short-Circuit Constraint (Allowed=No) (All),(All)
短路约束=不允许)(全部),(全部)
3．Un-Routed Net Constraint ( (All) ) 26
Un-Routed净约束(所有)26岁
4．Clearance Constraint (Gap=9mil) (All),(All)
间隙约束(间隙= 9 mil)(全部),(全部)
5．Power Plane Connect Rule(Relief Connect )(Expansion=20mil) (Conductor Width=10mil) (Air Gap=10mil) (Entries=4) (All)
功率平面连接规则(救济连接)(扩展= 20 mil)(导体宽= 10 mil)(气隙= 10 mil)(条目= 4)(全部)0
6．Width Constraint (Min=8mil) (Max=20mil) (Preferred=15mil) (All)
宽度约束(Min = 8 mil)( Max= 20 mil)(优先15例mil)(全部)
问题应该出在你设置和实际的冲突，你的Protel所设置的最小线宽是25mil，最大线宽也是25mil，默认线宽还是25mil，这本没错，但可能是你的某根GND线不是25mil，或者你用了覆铜，而覆铜的线条（Track Width）也不是25mil，所以才出错！建议在Design 的Rule里设置一下Width
Constraint的最大和最小线宽，调整到合适范围，就不会报错了。
7．Height Constraint (Min=0mil) (Max=1000mil) (Prefered=500mil) (All)
高度约束(Min = 0 mil)( Max = 1000 mil)(优先= 500 mil)(全部)
8．Hole Size Constraint (Min=1mil) (Max=150mil) (All)
孔尺寸约束(Min = 1 mil)( Max = 150 mil)(全部)
修改尺寸，设计孔大于你设置的规则的值
9．Hole To Hole Clearance (Gap=6mil) (All),(All)
洞孔间隙(间隙= 6 mil)(全部),(全部)
引脚安全间距问题，一般是封装的问题，如果确定封装没问题，这个错误基本你可以忽略。10．Minimum Solder Mask Sliver (Gap=1mil) (All),(All)
最低焊接面罩银(间隙= 1 mil)(全部),(全部)
你的某个元件的焊盘间距大于1mil，你可以选择该规则或者把封装中的焊盘间距改大一点。11．Silkscreen Over Component Pads (Clearance=1mil) (All),(All)
丝网印刷在组件垫(许可= 1 mil)(全部),(全部)
顶层丝印与元件焊盘距离近（小于1mil）
按D、R将规则中的Silkscreen Over Component Pads 改小一些就可以了
12．Silk to Silk (Clearance=1mil) (All),(All)
丝印丝印(间隙= 1 mil)(全部),(全部)
两个丝印之间的距离太近，这个错误可以忽略
13．Net Antennae (Tolerance=0mil) (All)
网络天线(耐受= 0 mil)(全部)
14．Clearance Constraint (Gap=6mil) (InComponent(U1)),(All)
间隙约束(间隙= 6 mil)(InComponent(U1)),(所有)
线宽间距超出安全间距
