电路的识别方法与技巧

设计电路图连接特点头尾相连，逐个顺次连接头头相连，并列连接在两点之间识别串并联电路的4种方法及练习核心提示：学会正确识别串并联电路是初中物理的重要知识点之一，会识别电路是学习电路连接和电路计算的基础，对于电路的识别要紧紧抓住串联电路和并联电路的基本特征，而不应单从形状上去分析。

1•使用定义法识别串并联电路（如下图所示）若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，贝y电路就是并联电路。

串联电路并联电路注：头，尾：电流流进处即为头；电流流出处即为尾。

2•使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，贝9分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1.分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断.在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1.L2和L3,电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的.在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来，在图中可看出，电流的流向是：由此可看出灯L1,L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L、的电流通过了开关S，当开关S断开时，灯L、中121112没有电流通过，两灯熄灭，因此开关S控制L、L两盏灯泡。

开关S在干1122路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3.使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等,导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

电路故障分析技巧1.识别串联电路和并联电路的方法主要有：（1）电流法。

让电流从电源正极出发，若电流只有一条路径通过各个用电器回到电源负极，则这个电路为串联；若电流从某处分成两条或多条支路，则从电流分支处到汇合处之间的各个支路就是并联电路。

（2）节点法。

在识别不规范电路过程中，不论导线有多长，只要中间没有电源和用电器等，导线两端可视为同一点，从而可找出个用电器的公共端，确定其串联或是并联。

（3）根据工作特征判断。

电路中有多个用电器，若其中一个坏了（断路故障），其余用电器都不能工作，则一定为串联电路；若其中一个坏了（断路故障），其余用电器照常工作，则一定为并联电路。

2.实物电路图连线方法若是各种电路元件组成的串联电路,只要从电源的正极出发，顺着电流的方向，逐个把电路元件连接，最后接到电源的负极就可以了。

这里一定要注意的是元件的顺序、电流表"+"、"一"接线柱以及滑动变阻器接线柱的正确连接.。

连接电路的过程中，一定要注意的是元件的顺序，导线必须画到接线柱上，电路的连线不允许交叉。

若是并联电路，可先选择一个支路作为主电路，它与电源等构成串联电路，先按照上述连线。

然后把另一支路连接在主电路上适当位置。

3.常见电路故障及判断（1）电流表没有示数：①电流表被短路、②从电流表两个接线柱到电源两极间的电路中的某处断路了。

（2）电压表没有示数：①与电压表并联的用电器短路、②与被测电路并联的电路之外出现了断路。

（3）电流表没有示数但是电压表有示数并且示数接近电源电压：电压表两接线柱到电源两极间的电路为通路，①被测用电器断路、②电压表串联在电路中。

（4）电路中发现断路时的现象：①小灯泡不亮、②电流表无示数、③电压表无示数、④电压表示数接近电源电压。

（5）电路中发现短路时的现象：①小灯泡仍然亮、②小灯泡不亮（灯泡短路）、③电流表有示数、④电压表有示数（与电压表并联的部分没有短路）、⑤电压表示数为0（与电压表并联的部分发生短路）。

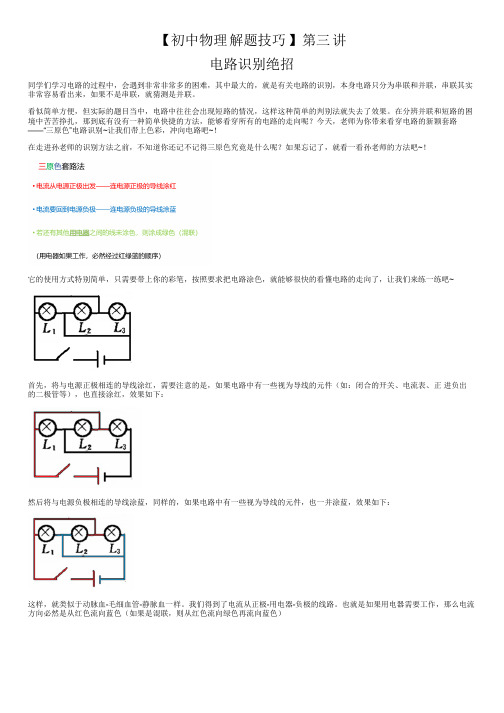

【初中物理解题技巧】第三讲电路识别绝招同学们学习电路的过程中，会遇到非常非常多的困难，其中最大的，就是有关电路的识别，本身电路只分为串联和并联，串联其实非常容易看出来，如果不是串联，就猜测是并联。

看似简单方便，但实际的题目当中，电路中往往会出现短路的情况，这样这种简单的判别法就失去了效果。

在分辨并联和短路的困境中苦苦挣扎，那到底有没有一种简单快捷的方法，能够看穿所有的电路的走向呢？今天，老师为你带来看穿电路的新颖套路——“三原色”电路识别~让我们带上色彩，冲向电路吧~！在走进孙老师的识别方法之前，不知道你还记不记得三原色究竟是什么呢？如果忘记了，就看一看孙老师的方法吧~！它的使用方式特别简单，只需要带上你的彩笔，按照要求把电路涂色，就能够很快的看懂电路的走向了，让我们来练一练吧~首先，将与电源正极相连的导线涂红，需要注意的是，如果电路中有一些视为导线的元件（如：闭合的开关、电流表、正进负出的二极管等），也直接涂红，效果如下：然后将与电源负极相连的导线涂蓝，同样的，如果电路中有一些视为导线的元件，也一并涂蓝，效果如下：这样，就类似于动脉血-毛细血管-静脉血一样。

我们得到了电流从正极-用电器-负极的线路。

也就是如果用电器需要工作，那么电流方向必然是从红色流向蓝色（如果是混联，则从红色流向绿色再流向蓝色）这样，我们发现三个灯泡都是从红流向蓝色，说明是并联电路，并且电路中的电流流向也可以很轻松的标记出来。

如果某根导线切断（断路），是不是很容易就知道哪个灯泡熄灭呢？或是导线上有电流表，是不是也能很方便的了解它测量的对象是谁呢？我们可以再练一题~第一种情况，S 1 ，S 2 都断开，是串联，非常容易，我们就不多说，如下图：第二种情况，S 1 闭合，S 2 断开，如下图：很明显可以看出，电路中只有L 3 接入电路，而L 1 和L 2 都没有接入电路中（断路）第三种情况，S 1 断开，S 2 闭合，如下图如图所示，根据电流的流向，可以看出电流从电源的正极出发，经过L 1 直接回到了电源负极，没有流过L 2 和L 3 ，因为L 2 和L 3的两端都处于蓝色的线中，这说明L 2 和L 3 被短路了。

电路识别的六种方法串、并联电路的识别是电学计算的基础，现将识别串、并联电路的方法介绍如下：一、直观法对一些简单电路可以通过直观的表象识别其串、并联。

如图1，可以直观的看出R1与R2是并联的。

二、电流路径法按电流的方向分析，如果电路中有一条路径，而没有分支，则为串联；如果电路中有两条或两条以上的分支，则为并联。

如图2，电流从电源的正极流出后，在A点分为两条路径，各通过R1、R2后在B点汇合为一条路径，最后回到电源的负极，故R1、R2是并联的。

三、开关断开法主要通过控制某电阻的开关断开时，其它电阻是否有电流通过；若有电流通过，则为并联，若无电流通过，则为串联。

如图3，控制电阻R1的开S断开时，R2中仍有电流通过，所以R1与R2是并联的。

四、分汇点法分汇点法就是通过电路中是否有电流的分汇点来识别串、并联的一种方法。

如果电路中有电流的分汇点，则为并联；如果没有分汇点，则为串联。

如图4，电路中有电流的分支点A和B，汇合点C和D，故R1、R2、R3是并联拉。

五、去电压表法若电路中有电压表，则去掉电压表，更容易识别其连接方式。

如图5，去掉电压表后变为图6，由图6可知，R1、R2、R3是串联的。

六、等效电路法从复杂电路中分解出符合要求的电路，即等效电路，更容易识别串、并联。

如图7，当S1和S2都断开时的等效电路为图8，当S1和S2都闭合时的等效电路为图9，由图8和图9可知，当S1和S2都断开时R1与R2串联，都闭合时R1与R2并联。

总之、以上几种方法是相互联系，密切相关的，有时，识别电路会同时用到几种方法。

电路的识别方法与技巧
1、电流流向法
电流流向法是指用描绘电流流向的方法来分析电阻连接方式的方法。

这是一种识别电路最直观的方法，也是连接实物电路时必须遵循的基本思路。

具体步骤是：从电源正极出发，沿着电流的方向描绘出电流通过电阻的各条路经，一直达到电源的负极。

２．摘表法
摘表法的基本思路和步骤：从电路中摘去电压表和电流表后，电压表所在支路用断路替代，电流表所在位置用导线替代。

如果需要进一步对电路进行分析讨论，原电压表、电流表所测量的电压和电流则应在简化后的电路上标出。

３．直线法
直线法是一种普遍适用的简化电路的方法，是在上述两种方法的基础上，把不规范电路简化成规范电路的方法。

在识别电路、分析电路变化等方面有不可替代的的作用。

具体方法步骤是：将电路从电源正负极处断开，结合电流流向法，拉长和缩短某一段导线，使各组元器件都在一条直线上，一次不成，可逐次分步完成。

４．节点法
节点法是一种将不规范电路快速简化、改化为规范电路的方法。

具体做法是：从电源正极开始，把电阻之间的连接导线缩减成点，相同的点用同一个字母表示。

如果一个电路中的点多于两个，可以将这些点排在一条直线上，再把相应的电阻补充到这些点之间，节点法和直线法有着相辅相成的关系。

大多数时间比直线法来得更直接、更简洁。

【此文档部分内容来源于网络，如有侵权请告知删除，本文档可自行编辑和修改内容，感谢您的支持！】。

1.使用定义法识别串并联电路若电路中的各元件是逐个顺次连接起来的，则电路为串联电路，若各元件“首首相接，尾尾相连”并列地连在电路两点之间，则电路就是并联电路。

2.使用电流流向法识别串并联电路从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

从电源的正极（或负极）出发，沿电流流向，分析电流通过的路径。

若只有一条路径通过所有的用电器，则这个电路是串联的（如图l所示）；若电流在某处分支，又在另一处汇合，则分支处到汇合处之间的电路是并联的（如图2所示）。

电流流向法是电路分析中常用的一种方法。

例1．分析下图所示电路中，开关闭合后，三盏灯的连接形式，并分析开关的作用。

分析：用“电流流向法”来判断．在图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的．在串联电路中，一个开关可以控制所有的用电器。

为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向是：由此可看出灯L1、L2和L3分别在三条支路上，所以这三盏灯是并联的。

其中通过灯L1、L2的电流通过了开关S1，当开关S1断开时，灯L1、L2中没有电流通过，两灯熄灭，因此开关S1控制L1、L2两盏灯泡。

开关S2在干路上，控制三盏灯。

在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

开关S在干路上，控制三盏灯。

3．使用节点法识别串并联电路节点法：就是在识别电路的过程中，不论导线有多长，只要其间没有电源、用电器等，导线两端点均可以看成同一个点，从而找出各用电器两端的公共点。

识别电路的十种方法电路问题计算的先决条件是正确识别电路，搞清楚各部分之间的连接关系。

对较复杂的电路应先将原电路简化为等效电路，以便分析和计算。

识别电路的方法很多，现结合具体实例介绍十种方法。

一、特征识别法串并联电路的特征是；串联电路中电流不分叉，各点电势逐次降低，并联电路中电流分叉，各支路两端分别是等电势，两端之间等电压。

根据串并联电路的特征识别电路是简化电路的一种最基本的方法例1．试画出图1所示的等效电路。

解：设电流由A端流入，在a点分叉，b点汇合，由B端流出。

支路a—R1—b和a—R2—R3(R4)—b各点电势逐次降低，两条支路的a、b两点之间电压相等，故知R3和R4并联后与R2串联，再与R1并联，等效电路如图2所示。

二、伸缩翻转法在实验室接电路时常常可以这样操作，无阻导线可以延长或缩短，也可以翻过来转过去，或将一支路翻到别处，翻转时支路的两端保持不动；导线也可以从其所在节点上沿其它导线滑动，但不能越过元件。

这样就提供了简化电路的一种方法，我们把这种方法称为伸缩翻转法。

例2．画出图3的等效电路。

解：先将连接a、c节点的导线缩短，并把连接b、d节点的导线伸长翻转到R3—C—R4支路外边去，如图4。

再把连接a、C节点的导线缩成一点，把连接b、d节点的导线也缩成一点，并把R5连到节点d的导线伸长线上(图5)。

由此可看出R2、R3与R4并联，再与R1和R5串联，接到电源上。

三、电流走向法电流是分析电路的核心。

从电源正极出发(无源电路可假设电流由一端流入另一端流出)顺着电流的走向，经各电阻绕外电路巡行一周至电源的负极，凡是电流无分叉地依次流过的电阻均为串联，凡是电流有分叉地分别流过的电阻均为并联。

例3．试画出图6所示的等效电路。

解：电流从电源正极流出过A点分为三路(AB导线可缩为一点)，经外电路巡行一周，由D点流入电源负极。

第一路经R1直达D点，第二路经R2到达C点，第三路经R3也到达C点，显然R2和R3接联在AC两点之间为并联。

电路板上字母识别大全在电子设备制造过程中，电路板上通常会印有各种字母和数字标识，这些标识对于维修和维护电子设备至关重要。

因此，对电路板上的字母进行识别是非常重要的。

本文将为大家介绍电路板上常见的字母识别方法和技巧，希望能对大家有所帮助。

首先，我们来看一下电路板上常见的字母标识。

在电路板上，常见的字母标识包括A、B、C、D等大写字母，以及a、b、c、d等小写字母。

此外，还有一些特殊的标识，比如R、L、C等，它们代表电阻、电感和电容。

对这些字母进行准确的识别，对于维修和维护电子设备至关重要。

其次，我们来介绍一些常见的字母识别方法。

首先是通过肉眼观察进行识别。

在电路板上，通常会印有比较清晰的字母标识，我们可以通过肉眼观察来进行识别。

另外，还可以借助放大镜或显微镜来进行观察，以便更清晰地识别字母标识。

另外，还可以通过拍照或扫描电路板，然后放大图片进行观察，这也是一种常见的识别方法。

除了肉眼观察，还可以借助一些工具来进行字母识别。

比如，可以使用多用途数码测量仪，通过测量电路板上的元件参数来进行字母识别。

此外，还可以使用专业的字母识别仪器，这些仪器通常配有高清摄像头和图像处理软件，能够精准地识别电路板上的字母标识。

在进行字母识别时，还需要注意一些技巧。

首先，要选择一个光线充足的环境进行观察，以确保能够清晰地看到电路板上的字母标识。

其次，要保持专注和耐心，有时候字母标识可能会比较小或者模糊，需要花一些时间来进行观察和识别。

另外，还要注意保持电路板的清洁，以便更好地观察和识别字母标识。

总的来说，电路板上的字母识别对于维修和维护电子设备非常重要。

通过本文介绍的方法和技巧，希望能够帮助大家更好地进行字母识别，提高电子设备维修和维护的效率和准确性。

希望本文对大家有所帮助，谢谢阅读！以上就是本文的全部内容，希望对大家有所帮助。

如果对电路板上字母识别还有其他疑问，欢迎留言讨论。

祝大家工作顺利，生活愉快！。

电路的识别与设计考点 考查规律电路的识别 串并联电路的认识和识别电路的设计 根据要求考查学生对题意的理解，设计合理电路 【知识链接】连接方式电流路径工作特点开关控制1条用电器同时工作，相互影响开关控制整个电路，与位置无关两条或两条以上用电器独立工作，互不影响干路开关控制整个电路，支路开关控制所在支路【解题技巧】1、电路识别的方法：识别串并联电路的方法有许多，常用的有“路径法”、“拆除法”、“去表法”等等。

“路径法”——按电路中电流的方向画出电流路径，看有几条。

判断的依据是：串联电路只有一条电路路径，并联则有多条。

“拆除法”——即拆除电路中的某个用电器观察其他用电器是否正常工作，依据是：串联电路中的用电器工作相互影响，并联电路则能够独立工作。

“去表法”——电压表所在位置视为断路(因电压表内阻很大，几乎无电流通过)；电流表所在位置可视为导线(因电流表内阻很小，电阻可视为零)2、电路设计方法及技巧：(1)用电器串并联：用电器互相影响的，一般设计为串联电路；用电器互不影响的，一般设计为并联电路。

(2)开关的串并联：两个或两个以上的开关同时闭合，用电器才能工作的，开关一般设计为串联；无论闭合哪一个开关，都能控制用电器，开关一般设计为并联。

(3)开关与用电器的关系：开关只能控制某个用电器，开关与用电器串联；开关能控制整个电路，开关设计在干路上。

开关与用电器并联，开关闭合后用电器不工作，开关断开后用电器工作——局部短路。

【例1】与实物图对应的电路图是()A B C D【例2】小明利用如图所示的电路探究并联电路中干路电流是否等于各支路电流之和，其中有一根导线接错了，接错的导线是()A．导线1 B．导线2 C．导线3 D．导线4【例3】如图所示的电路中，闭合开关S 1、S 2，电流表、灯泡L 1和L 2均能正常工作。

则下列说法正确的是( )A ．开关S 1、S 2都闭合，灯泡L 1和L 2并联B ．开关S 1闭合，S 2断开，电源外部电流流向为a→b→c→dC ．开关S 1、S 2都闭合，通过灯泡L 1的电流一定大于通过灯泡L 2的电流D ．闭合S 1、S 2中任意一个开关，都会有灯泡发光【例4】如图，下列说法错误的是( )A ．S 1、S 3断开，S 2闭合时，灯L 1、L 2串联B ．S 1、S 3闭合，S 2断开时，灯L 1、L 2并联C ．S 1、S 2闭合，S 3断开时，灯L 1亮D ．S 2、S 3闭合，S 1断开时，灯L 1亮【例5】小明为养鸡场设计报警器电路，养鸡场的前、后门分别装有开关S1、S2，动物闯入时开关会自动闭合，要求：只要动物闯入任意一个门，电铃都能响起警报，图中符合设计要求的是()A B C D【例6】有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1(有人摸门把手时，S1闭合；无人摸门把手，S1断开)以及光敏开关S2(天暗时S2闭合，天亮时S2断开)控制电路，达到目的。

识别串并联电路的方法及判断电压表、电流表测谁（注：通过收集网络资料整理汇总，对网络资料提供者表示感谢。

）一、定义二、串并联识别方法（一）、方法准备(1) 闭合的开关变成导线，打开的开关为断路。

(2) 拆除电表有些电路中出现多个电表或其它器件时，电路变得复杂，给分析电路增加了干扰因素。

为此，可拆除电路中的仪表或开关器件，恢复各用电器连接的真实情况，从而成为简单、容易识别的电路。

其中拆除电流表后，用导线连接；拆除电压表后，该处断开。

如图（a）所示电路，拆除电表和有关导线后，成为如图（b）所示电路，可知L1、L2串联。

（二）分析方法1.电流流向法注：1、（短路情况）电流能走导线绝对不会走用电器2、不能从正极流回正极例1.电流流向法根据电流的流向来识别电路，从电源的正极开始，沿电流的流向画出电流的路径。

若电流不分岔，依次通过每个用电器，最后回到电源的负极，即只有一个回路，那么这几个用电器就是串联，如图（a）电路。

若电流在电路中某点分了岔如图（b）、（c）的A点，分成两条以上的支流通过用电器，然后在某点又汇合（如图（b）、（c）的B点）再一起流回电源的负极，那么这几个用电器就是并联的。

例2．分析下图所示电路中，开关闭合后，三盏灯的连接形式。

分析：甲：图甲所示的电路中，从电源的正极出发，电流依次通过了灯L1、L2和L3，电路中没有出现“分叉”，见图3的虚线所示，所以这三盏灯是串联的。

乙：为识别图乙所示电路的连接方式，可以先用虚线将电流通过的所有路径在图中画出来,在图中可看出，电流的流向如上右图。

丙：在如图所示电路中用“电流流向法”画出了图丙中的电流流向。

见图4的虚线所示，电流有三条通路，且每一流线上只有一个用电器，则此电路为并联电路。

2．节点法例题：3补充：节点法变种---拉伸导线合并节点法。

我们学习电学时，物理老师都应该强调过一点，即导线可以任意伸长也可以任意缩短，可以看成一个点，也可以任意拐弯连接。

这就给了我们一个启示，我们不妨把原理图中的直线看成生活中的可以任意拐弯的导线，所以，我们可以把电路中的导线拉伸一下。
