管道离心泵适用范围及型号参数

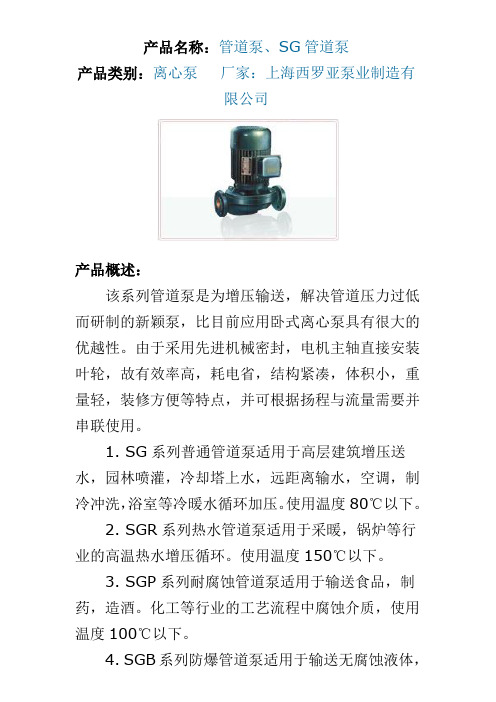

产品名称：管道泵、SG管道泵产品类别：离心泵厂家：上海西罗亚泵业制造有限公司产品概述：该系列管道泵是为增压输送，解决管道压力过低而研制的新颖泵，比目前应用卧式离心泵具有很大的优越性。

由于采用先进机械密封，电机主轴直接安装叶轮，故有效率高，耗电省，结构紧凑，体积小，重量轻，装修方便等特点，并可根据扬程与流量需要并串联使用。

1. SG系列普通管道泵适用于高层建筑增压送水，园林喷灌，冷却塔上水，远距离输水，空调，制冷冲洗，浴室等冷暖水循环加压。

使用温度80℃以下。

2. SGR系列热水管道泵适用于采暖，锅炉等行业的高温热水增压循环。

使用温度150℃以下。

3. SGP系列耐腐蚀管道泵适用于输送食品，制药，造酒。

化工等行业的工艺流程中腐蚀介质，使用温度100℃以下。

4. SGB系列防爆管道泵适用于输送无腐蚀液体，有甲烷或煤矿井下固定设备I类及工厂IIA，IIB级，温度组别为T1，T2，T3，T4组存在爆炸性混合物的其它工业场所。

使用温度80℃以下。

5. SGPB系列耐腐防爆管道泵适用于输送化工，制药，石油，食品，国防等工业腐蚀液体，有甲烷或煤矿井下固定设备I类及工厂IIA，IIB级，温度组别为T1，T2，T3，T4组存在爆炸性混合物的其它工业场所。

使用温度150℃以下。

型号意义：产品参数：产品名称：IHG型不锈钢管道化工泵|不锈钢泵产品类别：化工泵系列厂家：上海黄河水泵厂产品概述：三角洲牌IHG型不锈钢管道化工泵，输送不含固体颗粒、腐蚀性液体。

流量：1.8～400m3/h扬程：8～125m泵，不锈钢泵系统工作最高压力小于1.6MPa,环境温度小于40度、相对湿度小于95%。

采用1Cr18Ni9Ti不锈钢材料制造。

广泛应用于化工、石油、冶金、轻工、合成纤维、环保、食品、医药等部门。

该类产品具有性能稳定可靠、密封性能好,造型美观,使用检修方便等优点。

为提高产品质量、减少跑、冒、滴、漏,防止污染,改善环境,发挥很大的作用。

优秀水泵制造商-上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，隔膜泵，磁力泵，自吸泵，螺杆泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

ISG单级单吸立式管道离心泵是在一般的立式泵基础上进行巧妙结合设计出来的泵，而用户若是能够掌握ISG型立式管道泵选型参数表，那么对于日后的选择泵中会有很大的帮助，为此上海沈泉立式管道离心泵厂家为大家整理出了以下内容。

ISG型立式管道离心泵选型参数表：
用户可根据此表选型确定型号，如有特殊情况可咨询我公司技术人员。

油泵的水泵型号及技术参数AY型离心油泵：流量Q 6.25～500m3/h 扬程H 60～300m AY型系列离心油泵可用在石油精致、石油化工和化学工业及其它输送不含固体颗粒的石油、液化石油气等介质。

DY型多级离心泵：流量Q 10～540m3/s 扬程H 87～690m DY型单吸多级离心输油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

允许进口压力0.6MPa。

YZ型自吸油泵：本单位生产的YZ型自吸油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～140℃，如输送化工液体可改用耐腐蚀机械密封。

YZ自吸油泵性能参数：流量4~400m3/h 扬程12~80m产品特点：1.该泵属自吸离心油泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。

管路中不需底阀，工作前只需保证泵体内储有定量引油即可。

用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。

2.该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

IY型单级单吸离心油泵：流量Q 6.3~200m3/h 扬程H 8~125m IY型单级单吸离心油泵，适用于输送不含固体颗粒，粘度小于120厘沲的无腐蚀油类和石油产品，输送液体温度－20℃～80℃，允许进口压力0.6Mpa。

ZY型自平衡多级离心油泵：流量Q 10～540m3/s 扬程H 87～690m ZY自平衡多级离心油泵适用于石油化工厂，用来输送不含固体颗粒、粘度小于120厘沲的无腐蚀油类和石油产品，被输送介质温度不得高于105℃。

卧式管道离心泵型号及技术参数一、卧式管道离心泵相关介绍1、卧式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：80℃。

2、ISWR(WRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，ISWR使用温度T：120℃、WRG使用温度T：240℃。

3、ISWH型卧式化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20℃-120℃。

4、ISWB型卧式油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20℃-120℃。

二、卧式管道离心泵工作条件1、吸入压力1.0Mpa，或泵系统最高工作压力1.6Mpa,即泵吸入口压力+泵扬程1.6Mpa、泵静压试验压力为2.5Mpa,订货时请注明系统工作压力。

泵系统工作压力大于1.6Mpa时应在订货时另行提出。

以便在制造时泵的过流部件和联接部分采用铸钢材料。

2、环境温度40℃，相对湿度95%。

3、所输送介质中固体颗粒体积含量不超过单位体积的0.1%，粒度0.2mm.三、卧式管道离心泵需注意以下几个方面：1、应选择效率高、低噪声、节能型水泵，严禁选择淘汰产品。

2、应根据设计流量、所需扬程选泵，且考虑水泵因磨损等原因造成水泵出力下降，可按计算所得扬程H乘以1.05～1.10系数后选泵;应选择特性曲线为随流量增大其扬程逐渐下降的水泵，这样的泵工作稳定，并联工作时可靠;且水泵的运行工作点应保持在高效区间运行，这样既节能又不易损坏机件。

3、当给水管网无调节设施时，宜采用调速泵组或额定转速泵组编组运行供水。

泵组的最大出水量不应小于小区给水设计流量，并应以消防工况校核。

4、选择水箱、水塔的提升泵应尽量减少泵的台数，宜一用一备;当单泵可以满足要求时，则不宜采用多台并联方式;若必须采用多台并联运行或大小泵搭配方式时，其型号、台数不宜过多，型号一般不宜超过两种，水泵的扬程范围应相近;并联运行时每台泵宜仍在高效区范围内运行。

管道泵isg150-315概述：管道泵isg150-315是本单位科技人员联合国内水泵专家选用优秀水力模型，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在管道泵基础上派生出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

ISG型号意义：例如：ISG100-315（l）ABIHG-单级单吸化工管道离心泵100-进出口口径（mm）315-叶轮名义直径（mm）I -扩流型A、B-叶轮经第一、二次切割泵类别：ISG :单级单吸管道离心泵IRG :单级单吸热水管道离心泵IGRY :单级单吸高温管道离心油泵IHG :单级单吸化工管道离心泵YG :单级单吸离心管道油泵IHGB :单级单吸立式不锈钢防爆化工泵管道泵isg150-315产品特点：1、泵为立式结构，进出口口径相同，且位于同一中心线上，可象阀门一样安装于管路之中，外形紧凑美观，占地面积小，建筑投入低，如加上防护罩则可置于户外使用。

2、叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，振动小、噪音低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地延长机械密封的使用寿命。

4、安装检修方便，无需拆动管道路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6可根据管路布置的要求采用泵的竖式和横式安装。

离心泵管道泵isg150-315性能范围：1、吸入压力w 1. 0MPa（200以下口径），或泵系统最高工作压力w 1 .6MPa （200及以下口径），即泵吸入口压力+泵扬程w 1. 6MPa,泵静压试验压力为2. 5MPa,订货时请注明系统工作压力。

泵系统工作压力大于1. 6MPa时应在订货时另行提出，以便在制造时泵的过流部分和联接部分采用铸钢材料。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

离心泵是一种拥有着体积小、操作简单、寿命长等优点的水泵。

是目前大多数水利工程工业生产中经常使用到的泵型，可见其应用之广泛。

并且离心泵的种类十分之多，根据使用场景和工作原理可分为多个种类，如：管道离心泵自吸离心泵、磁力离心泵等等。

而用户若是能够了解离心泵的型号及参数等内容，那无疑是非常有帮助的，这可以帮助用户在选型的时候更有针对性，从而选择出合适的水泵。

为此，大J就请来看看上海沈泉管道离心泵厂整理出的一下内容吧。

不过，鉴于离心泵型号种类之多，且就本文的篇幅而言，也是不好讲完的，故厂家就以沈泉牌热销的管道离心泵来讲解。

若用户想要了解其他泵类的型号参数，可通过站内产品中心一栏进行查看。

管道离心泵：这是一种应用在管道上增压循环输送水的泵，在应用在十分广泛，并且叫法也不同，有叫管道增压泵的，也有叫管道循环泵的，总之就是一种管道式的离心水泵。

该泵的基本构造是由六部分组成的，分别是叶轮，泵体，泵轴，轴承，密封环，填料函。

且该泵在结构上还分为立式和卧式。

如：isg立式管道离心泵、isw卧式管道离心泵。

该泵在输送介质上是供输送清水及物理化学性质类似于清水的其它液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套。

离心泵的工作原理是：离心泵所以能把水送出去是由于离心力的作用。

水泵在工作前，泵体和进水管必须灌满水形成真空状态，当叶轮快速转动时，叶片促使水很快旋转，旋转着的水在离心力的作用下从叶轮中飞去，泵内的水被抛出后，叶轮的中心部分形成真空区域。

水原的水在大气压力(或水压)的作用下通过管网压到了进水管内。

这样循环不已，就可以实现连续抽水。

管道离心泵技术规格书一、项目简介及使用地点城郊煤矿根据生产需要，计划在地面选煤厂、锅炉房、污水处理等地点使用一批管道泵、清水泵、排污泵等。

为保证购进设备满足现场使用，特提出相关技术要求。

使用地点：城郊煤矿。

二、货物名称及供货范围三、主要部件（或产品）配置要求1、水泵主要零件材质选用具有较强的抗腐蚀能力，采用不锈钢或者球墨铸铁QT600-7。

2、外露紧固件：材料的性能不低于2Cr13。

3、设备的金属结构表面都使用喷涂工艺进行防锈处理。

4、铭牌固定牢固，不易脱落。

5、电泵的平均无故障运行时间2000h。

6、噪音低于85分贝。

7、中标厂家需来矿确定出水口法兰尺寸及连接螺栓孔规格及数量，根据我矿现用使用要求供货。

四、设计、生产、制造、安装、检验检测所需资质文件具有生产许可证、产品技术鉴定证书、说明书、检验报告及合格证等证书，煤安设备必须提供煤安证书，防爆设备必须提供防爆合格证，在交货时提供。

五、货物使用环境及范围1、使用地点海拔高度+1800m左右。

2、介质中的PH值在4-10的范围内。

3、环境工作温度0-40℃。

4、水中含固体杂质的体积比为0.1%。

六、货物适用标准泵产品应遵守下述（但不限于）标准、规范和规定（最新版）：符合《煤矿机电设备完好标准》规定。

1、《离心泵技术条件Ⅲ类》 GB/T 5657-2013。

2、《离心泵、混流泵、轴流泵和旋涡泵试验方法》 GB/T3216。

3、《水泵流量的测定方法》 GB/T3214-91。

4、《泵的振动测量与评价方法》 JB/T8097-99。

5、《泵的噪声测量与评价方法》 JB/T8098-99。

6、《泵可靠性测定实验》JB/T6881-93。

6、《泵用灰铸铁件》 JB/T6880.1。

8、《泵用铸钢件》 JB/T6880.2。

9、《机械密封产品验收技术条件》 JB/T4127.3 。

10、《钢制管法兰、垫片、紧固件》 HG20615-97 。

11、电动机外壳应能承受GB 3836.1-2000 中23.4.3.1的冲击试验。

【ISG型立式管道离心泵】产品;【ISG型立式管道离心泵】产品概述：ISG立式单级管道离心泵，是科技人员联合国内水泵专家选用国内优秀水力模型，采用IS型单级单吸离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成，同时根据使用温度、介质等不同在ISG型基础上派生出适用热水、高温耐腐蚀化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点，符合最新国家机械部JB/T53058-93的标准要求，产品按国际ISO2858标准设计制造。

【ISG型立式管道离心泵】型号意义：【ISG型立式管道离心泵】产品特点：1、ISG泵为立式结构,进出口口径相同,且们于同一中心线上,可象阀门一样安装于管路之中,外形紧凑美观,占地面积小,建筑投入低,如加上防护罩则可置于户外使用.2、叶轮直接安在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平衡振动噪音很低。

3、轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

4、安装检修方便，无需拆动管路系统，只要卸下泵联体座螺母即可抽出全部转子部件。

5、可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

6、可根据管路布置的要求采用泵的竖式和横式安装。

【ISG型立式管道离心泵】主要用途：1. ISG立式管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水、高层建筑增压送水、园林喷灌、消防增压、远距离输送、暖通制冷循环、浴室等冷暖水循环增压及设备配套，使用温度T＜80℃。

2. IRG型立式热水泵适用于冶金、化工、纺织、木材加工、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度120℃以下。

3. GRG型立式高温离心泵广泛用于：能源、冶金、化工、纺织、造纸以及饭店、浴室、宾馆等锅炉高温热水增压循环输送以及城市住房采暖循环用泵，使用温度240℃以下。

立式管道泵：立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低。

立式管道泵为立式结构，进出口口径相同、且位于同一中心线上，可像阀门一样安装于管路之中，设有安装底脚，增加泵的稳定性，外形紧凑美观，占地面积小，建筑投入低1.ISG型管道离心泵，供输送清水及物理化学性质类似于清水的其他液体之用，适用于工业和城市给排水，高层建筑增压送水，园林灌溉，消防增压及设备配套，使用温度T：≤80°C。

2.IRG(GRG)型热水(高温)循环泵广泛适用于能源、冶金、化工、纺织、造纸、以及宾馆饭店等锅炉高温热水增压循环输送及城市采暖系统循环用泵，IRG使用温度T：≤120°C、GRG使用温度T：≤240°C。

3.IHG型管道化工泵，供输送不含固体颗粒，具有腐蚀性，粘度类似于水的液体，适用于石油、化工、冶金、电力、造纸、食品、制药和合成纤维等部门，使用温度T：-20°C-120°C。

4.YG型管道油泵，供输送汽油、柴油、煤油等石油产品，使用温度T：-20°C-120°C1.叶轮直接安装在电机的加长轴上，轴向尺寸短，结构紧凑，泵与电机轴承配置合理，能有效地平衡泵运转产生的径向和轴向负荷，从而保证了泵的运行平稳，震动噪音低。

2.轴封采用机械密封或机械密封组合，采用进口钛合金密封环、中型耐高温机械密封和采用硬质合金材质，耐磨密封，能有效地增长机械密封的使用寿命。

3.安装检修方便，无需拆动管路系统，只需卸下泵联体螺母即可抽出全部转子部件。

4.可根据使用要求即流量和扬程的需要采用泵的串、并联运行方式。

5.可根据管路布置的要求采用泵的竖式和横式安装。

上海沈泉泵阀制造有限公司是一家专业生产，销售管道泵，排污泵，消防泵，化工泵等给排水设备的厂家，产品涉及工矿企业、农业、城市供水、石油化工、电站、船舶、冶金、高层建筑、消防供水、工业水处理和纯净水、食品、制药、锅炉、空调循环系统等行业领域。

管道泵是进出口在同一直线上且口径相同的离心泵，可像一段管道串联安装在管道的任何位置故取名为管道泵。

(也可叫做管道离心泵)其是根据泵的外形特诊来定义命名的，若根据原理命名，管道泵是特殊结构的离心泵，因其出色的增压性能和远距离运水能力，被广泛地应用在城市水务系统和暖通空调等领域。

在了解完管道泵的简单介绍后，我们现在所要做的就是了解它的规格型号，因为只有了解了它的具体规格型号后，对于我们日后的选型中有着很大的帮助。

不过由于其型号实属太多，基本上多达千种。

故此小编仅拿其中的ISG立式管道泵及IRG热水立式管道离心泵两款泵来为大家进行简单的讲解。

ISG立式管道泵：ISG单G单吸立式管道离心泵，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在ISG管道离心泵型基础上派出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

IRG热水立式管道离心泵：IRG单级单吸立式管道离心泵，采用IS型离心泵之性能参数，在一般立式泵的基础上进行巧妙组合设计而成。

同时根据使用温度、介质等不同在IRG管道离心泵型基础上派出适用热水、高温、腐蚀性化工泵、油泵。

该系列产品具有高效节能、噪音低、性能可靠等优点。

以上两种泵可选流量范围：1.1-1450(m3/h);扬程范围：7-150(m);功率范围：0.75-250(KW);口径范围：15-500(mm);当然此数据只是个大概值，若想知悉更多型号参数可通过站内客服联系获取。

由于此两款泵均属立式泵，所以上海管道泵厂家就为大家列出一张他们的型号参数含义表，帮助大家理解。

立式管道泵规格型号意义：ISG系列立式管道离心泵性能参数选型表：IRG系列立式管道离心泵性能参数选型表：好了，以上内容由上海沈泉泵阀制造有限公司为大家提供，希望能够帮助到大家。
