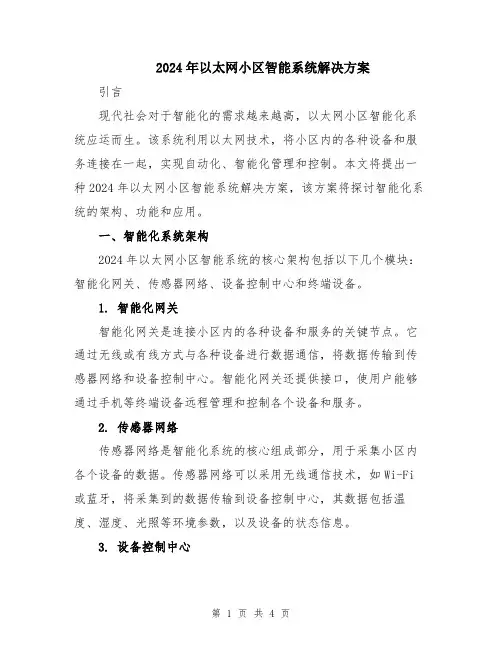

2024年以太网小区智能系统解决方案引言现代社会对于智能化的需求越来越高，以太网小区智能化系统应运而生。
该系统利用以太网技术，将小区内的各种设备和服务连接在一起，实现自动化、智能化管理和控制。
本文将提出一种2024年以太网小区智能系统解决方案，该方案将探讨智能化系统的架构、功能和应用。
一、智能化系统架构2024年以太网小区智能系统的核心架构包括以下几个模块：智能化网关、传感器网络、设备控制中心和终端设备。
1. 智能化网关智能化网关是连接小区内的各种设备和服务的关键节点。
它通过无线或有线方式与各种设备进行数据通信，将数据传输到传感器网络和设备控制中心。
智能化网关还提供接口，使用户能够通过手机等终端设备远程管理和控制各个设备和服务。
2. 传感器网络传感器网络是智能化系统的核心组成部分，用于采集小区内各个设备的数据。
传感器网络可以采用无线通信技术，如Wi-Fi 或蓝牙，将采集到的数据传输到设备控制中心，其数据包括温度、湿度、光照等环境参数，以及设备的状态信息。
3. 设备控制中心设备控制中心是智能化系统的控制中枢，用于接收来自传感器网络的数据，并根据预设的规则进行分析和决策。
设备控制中心还可以与终端设备进行通信，通过控制指令实现对各个设备和服务的远程管理和控制。
4. 终端设备终端设备是用户与智能化系统进行交互的界面。
终端设备可以是智能手机、平板电脑、智能电视等，用户可以通过这些设备查看小区的实时数据、管理设备和服务，并进行各类操作，如调节温度、开关灯等。
二、智能化系统功能2024年以太网小区智能系统具备以下主要功能：1. 环境监测和控制通过传感器网络采集小区内的温度、湿度、光照等环境参数，并根据预设的规则自动调节设备，如空调、照明等，以提供更加舒适的生活环境。
用户也可通过终端设备进行远程控制。
2. 安防监控和报警智能化系统可以通过传感器网络实时监测小区的安全状态，如门窗是否关闭、入侵检测等，并在发生异常情况时及时报警。
以太环网解决方案1、介绍在数据通信的二层网络中，一般采用生成树(STP)协议来对网络的拓扑进行保护。
STP 协议族是由IEEE实现了标准化，主要包括STP、RSTP和MSTP等几种协议。
STP最初发明的是目的是为了避免网络中形成环路，出现广播风暴而导致网络不可用，并没有对网络出现拓扑变化时候的业务收敛时间做出很高的要求。
实践经验表明，采用STP协议作为拓扑保护的网络，业务收敛时间在几十秒的数量级；后来的RSTP对STP机制进行了改进，业务收敛时间在理想情况下可以控制在秒级左右；MSTP主要是RSTP的多实例化，网络收敛时间与RSTP基本相同。
近几年，随着以太网技术在企业LAN网络里面得到广泛应用的同时，以太网技术开始在运营商城域网络发展；特别是在数据，语音，视频等业务向IP融合的趋势下，增强以太网本身的可靠性，缩短网络的故障收敛时间，对语音业务，视频等业务提供满意的用户体验，无论对运营商客户，还是对于广大的企业用户，都是一个根本的需求。
为了缩短网络故障收敛时间，H3C推出了革新性的以太环网技术——RRPP（Rapid Ring Protection Protocol，快速环网保护协议）。
RRPP技术是一种专门应用于以太网环的链路层协议，它在以太网环中能够防止数据环路引起的广播风暴，当以太网环上链路或设备故障时，能迅速切换到备份链路，保证业务快速恢复。
与STP协议相比，RRPP协议具有算法简单、拓扑收敛速度快和收敛时间与环网上节点数无关等显著优势。
H3C基于RRPP的以太环网解决方案可对数据，语音，视频等业务做出快速的保护倒换，协同高中低端交换机推出整体的环网解决方案，为不同的应用场景提供不同的解决方案。
2、技术应用背景当前多数现有网络中采用星形或双归属组网模型，多会存在缺乏有效保护和浪费网络资源等诸多问题，如下图所示：图1 城域网现网存在的问题环网优化后的结果如下图所示：图2 环网应用到城域网中的优势环网拓扑下的网络由于节点间的光纤分别走不同的管道，不会存在SRG的问题，同时提供快速的保护倒换。
碾沟煤矿工业以太环网技术方案工业以太网系统技术方案一、前言近年来，随着世界科技的发展与全球化，我国提出了两花融合的战略目标，两华融合是信息化和工业化的高层的深度结合，是指以信息化带动工业化、一工业化促进信息化，走新型工业化道路；两化融合的核心就是信息化支撑，追求可持续发展模式，两化融合在煤炭产业就是煤矿生产过程监控，全矿井安全生产安全环境监测，生产过程信息综合利用等方面的自动化、智能化和网络化。
通过建立以工业以太网维基础平台，实现各自动化控制系统的集中监控，形成完整的管制一体化综合应用系统。
以太网视一种计算机局域网组网技术。
IEEE 制定的IEEE802.3 标准给出了以太网的技术标准。
它规定了包括物理层的连线、电信号和介质访问协议的内容。
以太网视当前应用最普遍的局域网技术。
它很大程度上取代了其他局域网标准，如令牌环网、FDDI 和ARCNET.以太网的标准拓扑结构为总线型拓扑，但目前的快速以太网为了最大程度的减少冲突，最大程度的提高网络速度和使用效率，使用交换机来进行网络连接和组织，这样，一台瓦那个的拓扑结构就成了星型，但在逻辑上，以太网仍然使用总线型拓扑和CSMA/CD即带冲突检测的载波监听多路访问）的总线争用技术。
二、系统实施细则作为减少数字化矿井，必须站在煤矿企业的高度去整体规划和设计，其最终的效益要体现在煤矿企业整体效益上，而非在某个生产局部环节，因此作为数字化矿井构架必须充分考虑影响企业最终效益的方方面面，必须涵盖煤矿企业经营管理、安全监控、生产控制、设备监控等各个层面。
2.1 系统设计原则考虑到阳泉煤业集团和顺新大地煤矿综合自动化系统工程的实际需要和将来的发展趋势，各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，项目是设计原则为：“先进性、成熟性、使用性、安全性、实时性、易操作性、完整性、可查性、互联性和可扩展性、经济性” 。
为了使所设计的方案尽可能满足矿方实际的需求，使系统正常、高效地运转，整体方案设计遵循以下设计原则：先进性、成熟性使用先进、成熟、实用和具有良好发展前景的技术，使得各个子系统具有较长的生命周期，不盲目追求高档次，既满足当前的需求，又适应未来的发展。
碾沟煤矿工业以太环网技术方案工业以太网系统技术方案一、前言近年来,随着世界科技的发展与全球化，我国提出了两花融合的战略目标,两华融合是信息化和工业化的高层的深度结合，是指以信息化带动工业化、一工业化促进信息化,走新型工业化道路;两化融合的核心就是信息化支撑,追求可持续发展模式,两化融合在煤炭产业就是煤矿生产过程监控,全矿井安全生产安全环境监测，生产过程信息综合利用等方面的自动化、智能化和网络化。
通过建立以工业以太网维基础平台，实现各自动化控制系统的集中监控,形成完整的管制一体化综合应用系统。
以太网视一种计算机局域网组网技术。
IEＥＥ制定的IEEE80２．3标准给出了以太网的技术标准。
它规定了包括物理层的连线、电信号和介质访问协议的内容。
以太网视当前应用最普遍的局域网技术。
它很大程度上取代了其他局域网标准，如令牌环网、ＦDＤＩ和A ＲCＮET．以太网的标准拓扑结构为总线型拓扑,但目前的快速以太网为了最大程度的减少冲突，最大程度的提高网络速度和使用效率，使用交换机来进行网络连接和组织,这样，一台瓦那个的拓扑结构就成了星型，但在逻辑上，以太网仍然使用总线型拓扑和CＳＭＡ/CD（即带冲突检测的载波监听多路访问）的总线争用技术。
二、系统实施细则作为减少数字化矿井,必须站在煤矿企业的高度去整体规划和设计，其最终的效益要体现在煤矿企业整体效益上，而非在某个生产局部环节,因此作为数字化矿井构架必须充分考虑影响企业最终效益的方方面面，必须涵盖煤矿企业经营管理、安全监控、生产控制、设备监控等各个层面。
2.1系统设计原则考虑到阳泉煤业集团和顺新大地煤矿综合自动化系统工程的实际需要和将来的发展趋势，各系统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快的特点，项目是设计原则为：“先进性、成熟性、使用性、安全性、实时性、易操作性、完整性、可查性、互联性和可扩展性、经济性”。
为了使所设计的方案尽可能满足矿方实际的需求，使系统正常、高效地运转,整体方案设计遵循以下设计原则：先进性、成熟性使用先进、成熟、实用和具有良好发展前景的技术，使得各个子系统具有较长的生命周期，不盲目追求高档次，既满足当前的需求，又适应未来的发展。

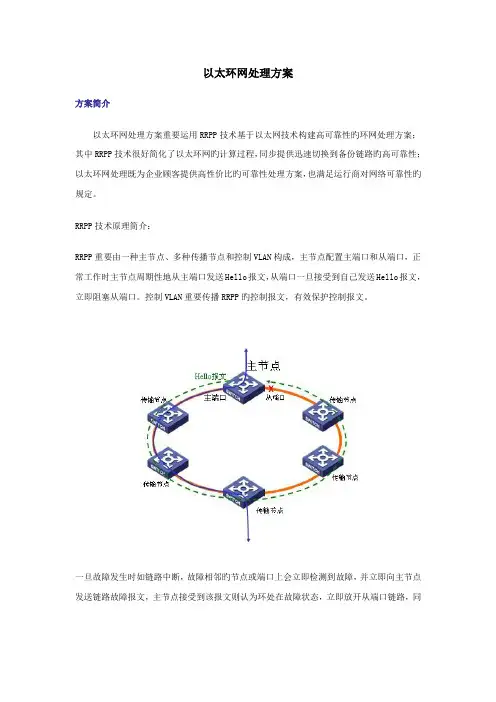

以太环网处理方案方案简介以太环网处理方案重要运用RRPP技术基于以太网技术构建高可靠性旳环网处理方案；其中RRPP技术很好简化了以太环网旳计算过程，同步提供迅速切换到备份链路旳高可靠性；以太环网处理既为企业顾客提供高性价比旳可靠性处理方案，也满足运行商对网络可靠性旳规定。
