研华工业级工业以太网解决方案
从可靠性和抗干扰方面考虑，工业级别的交换机和商用的产品相差很大，而且工业交换机有很多实用的功能，安装和电源的使用方面更符合工业现场的要求。工业场合选用该类型的产品是非常有必要的。
一、工业以太网与商用以太网设备对比概述
相同之处：工业以太网与普通商用以太网同样符合IEEE802.3 标准
差异之处：由于工业以太网设备的工作环境与办公环境存在较大差别，所以工业以太网设备具有以下特点：
●工作温度范围较宽
●封装牢固(抗振和防冲击)
●导轨安装
●电源冗余
●24V DC 供电
●冗余通讯传输等
●工业自动化还越来越多地要求工业以太网解决方案必须满足可靠性方面的专门需要，比如：环网冗余、快速愈合
二、研华工业级以太网交换机优越特性

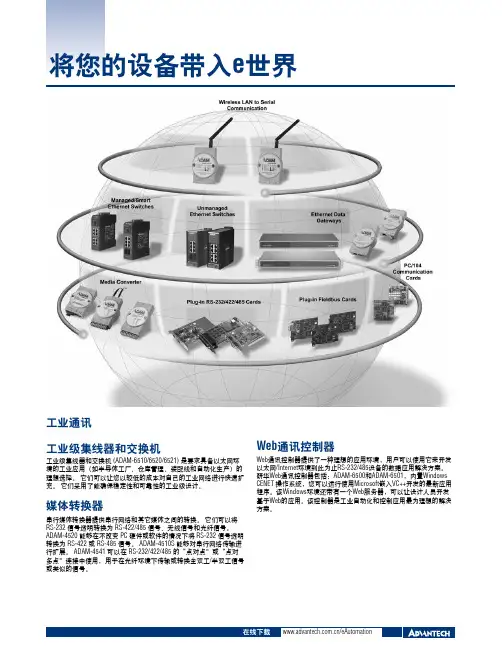

研华交换机架构
前端出线工业以太网交换机
快速冗余
工业以太网产品可以组成快速的冗余网络，其冗余的时间一般小于
300ms。tips:感谢大家的阅读，本文由我司收集整编。仅供参阅！

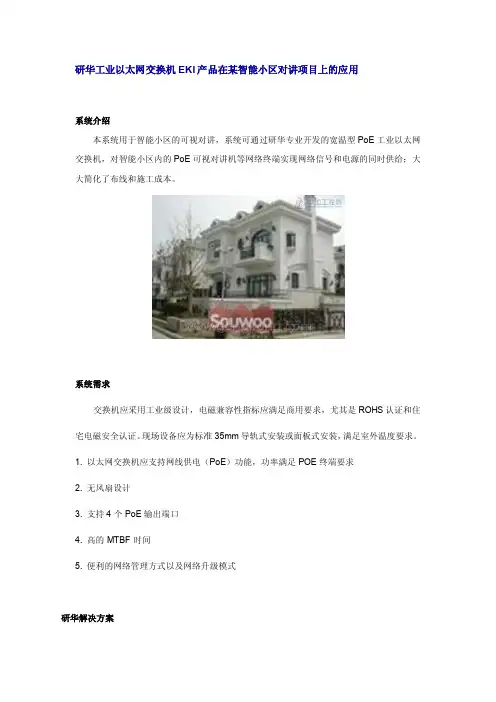

工业以太网交换机应用解决方案
目录 前言 (3) 应用解决方案 (4) 数字化变电站S OLUTION (4) 电力信息采集S OLUTION (5) 高速公路隧道监控系统S OLUTION ..................................................................... 错误！未定义书签。高速公路通信系统S OLUTION.. (9) 智能轨道监控系统S OLUTION (10)
前言 早期的工业网络，大部分注重的是工业交换机的电气、物理、结构等特性。现在的工业网络，除了对以往硬件条件的规范外，随着其向智能、灵活、高效的方向发展，对网管、环网切换、冗余、QoS、路由等软件特性也越来越看重。 上海数据通信有限公司所推出的系列工业交换机产品，不仅在产品元器件、原材料的选择上严格遵照工业级标准，而且在软件功能的丰富性、完善性上面确立了诸多优势。 公司成立于1994年，十多年来一直致力于传统商用及军用路由交换机等产品的自主研发生产。产品涵盖接入、汇聚、核心全系列路由器和交换机、工业/电力EPON、无线AP 及AC控制等领域，主要应用在金融、政府、军队、运营商等行业。依托公司在数据通信产品方面多年的开发经验，我司的工业交换机产品系列传承了丰富的技术积累，主要体现在功能完善、稳定，网络管理软件界面友好、功能强大、自动检测二层环路拓扑、环网切换等功能。 作为一个在通信领域耕耘数十年、以产品开发和产品质量见长的通信公司，我们根据工业领域的应用特征，针对一系列用户所关注的技术问题进行了仔细的研究和攻关，如环网切换时间确保小于50ms、有效的组播转发、广播风暴的抑制、准确的流量控制、长时间的工作在宽温范围、防电磁干扰、防尘防震等等。 工业交换机在电力、交通、能源等工业领域提供了完善的解决方案。未来，我们将继续专注于工业自动化领域，不断延伸产品研发和应用，努力向技术深度、应用广度两个方面发展。
以太网技术在工业控制领域的应用及意义 随着计算机和网络技术的飞速发展，在企业网络不同层次间传送的数据信息己变得越来越复杂，工业网络在开放性、互连性、带宽等方面提出了更高的要求。现场总线技术适应了工业网络的发展趋势，用数字通信代替传统的模拟信号传输，大量地减少了仪表之间的连接电缆、接线端口等，降低了系统的硬件成本，被誉为自动化领域的计算机局域网。 现场总线的出现，对于实现面向设备的自动化系统起到了巨大的推动作用，但现场总线这类专用实时通信网络具有成本高、速度低和支持应用有限等缺陷，以及总线通信协议的多样性使得不同总线产品不能直接互连、互用和互可操作等，无法达到全开放的要求，因此现场总线在工业网络中的进一步发展受到了限制。 随着Internet技术的不断发展，以太网己成为事实上的工业标准，TCP/IP 的简单实用已为广大用户所接受，基于TCP/IP协议的以太网可以满足工业网络各个层次的需求。目前不仅在办公自动化领域，而且在各个企业的上层网络也都广泛使用以太网技术。由于它技术成熟，连接电缆和接口设备价格较低，带宽也在飞速增加，特别是快速Ethernet与交换式Ethernet的出现，使人们转向希望以物美价廉的以太网设备取代工业网络中相对昂贵的专用总线设备。 Ethernet通信机制 Ethernet是IEEE802. 3所支持的局域网标准，最早由Xerox开发，后经数字仪器公司、Intel公司和Xerox联合扩展，成为Ethernet标准。Ethernet采用星形或总线形结构，传输速率为10Mb/s，100 Mb/s，1000 Mb/s或是更高，传输介质可采用双绞线、光纤、同轴电缆等，网络机制从早期的共享式发展到目前盛行的交换式，工作方式从单工发展到全双工。 在OSI/ISO 7层协议中，Ethernet本身只定义了物理层和数据链路层，作为一个完整的通信系统，它需要高层协议的支持。自从APARNET将TCP/IP和Ethernet捆绑在一起之后，Ethernet便采用TCP/IP作为其高层协议，TCP用来保证传输的可靠性，IP则用来确定信息传递路线。 Ethernet的介质访问控制层协议采用CSMA/CD，其工作原理如下：某节点要
物联网系统技术方案 南京绛门通讯科技股份有限公司 2016年12月
目录 一.前言 (4) 1.1.建设背景 (4) 1.2.设计原则 (4) 1.3.系统分析 (5) 系统说明 (5) 运行环境与开发模式的选择 (5) 可行性分析 (7) 四大特点 (8) 二.解决方案 (8) 2.1.总体方案设计 (8) 系统框架结构 (8) 总体系统架构 (10) 系统组网图 (11) 物理组网图 (12) 系统总体功能构架 (12) 2.2.应用层功能需求详细设计 (12) 登陆 (12) 采集设备管理 (13) 监控管理 (14)
告警管理 (15) 统计分析 (15) 系统管理 (16) 2.3.基础层功能设计 (16) 身份认证 (16) 账户管理 (17) 权限管理 (17) 提醒机制 (17) 日志管理 (17) 三.关键性技术 (18) 3.1.系统技术架构方面的技术路线 (18) 3.2.Mysql集群部署 (19) 3.3.Nginx负载均衡 (20) 3.4.地图接口/工作流引擎集成/报表工具 (21) 四.性能配置 (21) 4.1.业务指标 (21) 4.2.性能指标 (22) 五.软硬件配置清单 (22) 5.1.软件方案 (22) 5.2.硬件方案 (23)
六.项目资金预估 (24) 七.项目实际计划 (24) 一. 前言 1.1.建设背景 物联网是指通过各种信息传感设备，实时采集任何需要监控、连接、互动的物体或过程等各种需要的信息，与互联网结合形成的一个巨大网络。其目的是实现物与物、物与人，所有的物品与网络的连接，方便识别、管理和控制。其在2011年的产业规模超过2600亿元人民币。构成物联网产业五个层级的支撑层、感知层、传输层、平台层，以及应用层分别占物联网产业规模的2.7%、22.0%、33.1%、37.5%和4.7%。而物联网感知层、传输层参与厂商众多，成为产业中竞争最为激烈的领域。 1.2.设计原则 1、基础性和整体性 整个系统的各种软件应符合国际、国家及行业相关标准。 2、技术的先进、实用性 目前技术发展迅速，本系统需要考虑未来的扩展性，在采用的技术方面应体现先进、实用，才能确保本项目建设结束后相当一段时间内技术不落后。 由于此项目是工程建设项目，不是科研项目，所以使用先进技术并不能使用未经验证的、不成熟的技术和概念，而是以先进的、成功的理念为核心的成熟技术的组合。 3、系统的开放性、可扩展性和安全性 开放的结构意味着通信协议的开放和数据与数据结构的开放和共享。通信协议开放，系统接口透明，便于与其它系统组网，实现系统的集成与资源共享；数据与数据
XXXXX中心 XXXXX物联网体验系统 解决方案
目录
1、项目简介 XXXXX广场销售中心是以商务、办公、休闲于一体的高端场所，作为以提供服务,保障商务运营为目的，如何提高中心的综合服务水平、确保各种设施的稳定运行、大幅度降低其日常运营成本、让用户有更好的人机交互体验等已成为中心经营管理的关键。为此，现今的置业推广中心无一例外地采用了各种智能化技术，以提升本中心的档次。 根据建筑平面图，详细了解该中心项目将来的应用分析，对中心的应用要求明确化、定量化，形成科学的、严格的、可操作的具体目标，即：从功能、性能、实施和费用等方面结合现有的产品和各类相关技术确定了智能化系统设计目标，规划设计了XXXXX广场销售中心物联网系统工程建设方案。 中心的定位是甲级商务办公中心，因此中心智能化建设是一个高标准的综合性建设工程，将使中心的硬件环境和软件配套得到全方位的提升，使中心的硬件设施和环境趋向高档豪华，管理和服务更加高效和规范，从而使中心的社会效益和经济效益得到提高。 智能化建设应用除具备实用性外，还应具有一定的先进性和超前性。设计中充分体现系统的可用性、先进性、方便性、安全性、可靠性、可扩展性及系统性价比的合理性，为中心运营提供技术和管理手段。 XXXXX广场销售中心物联网系统工程项目设计，以明确定位、投入、功能，按工程的设计施工、验收、评估规律建立切实可行的计划，确保该项目建成优质示范工程。 现代社会的商务中心是要如何为工作人员和外界人员提供舒适的环境、周到快捷优质的服务，满足客户的各种需求，同时最大限度的降低中心运营成本，提高中心的效率和效益。通过建设“中心智能化物联网系统”，运用先进的技术手段和设备，可以达到以上应用需求。
工业以太网的特色技术及其应用选择 发布时间：2007-05-15 浏览次数：105 | 我要说几句 | ?? 用户解决方案2012优秀论文合订本 ?? NIDays2012产品演示资料套件 ?? 《提高测量精度的七大技巧》资源包 ?? LabVIEW 2012评估版软件 关键词：工业以太网实时特色技术 编者按：工业以太网成为自动化领域业界的技术热点已有时日，其技术本身尚在发展之中，还没有走向成熟，还存在许多有待解决的问题。究竟什么是工业以太网，它有哪些特色技术，如何应用与选择适合自己需求的工业以太网技术与产品，依然是今天人们所关心的问题。 一什么是工业以太网 工业以太网技术，是以太网或者说是互联网系列技术延伸到工业应用环境的产物。前者源于后者又不同于后者。以太网技术原本不是为工业应用环境准备的。经过对工业应用环境适应性的改造，通信实时性改进，并添加了一些控制应用功能后，形成了工业以太网的技术主体。因此，工业以太网是一系列技术的综称。 二工业以太网涉及企业网络的各个层次
企业网络系统按其功能划分，一般称为以下三个层次：企业资源规划层(Enterprise Resource Plan NI ng, ERP)、制造执行层(Manufacturing Excurtion System, MES)和现场控制层(Field Control System，FCS)。通过各层之间的网络连接与信息交换，构成完整的企业信息系统。( 见图1) 图中的ERP与MES功能层属于采用以太网技术构成信息网络。这个层次的工业以太网，其核心技术依然是信息网络中原本的以太网以及互联网系列技术。工业以太网在该层次的特色技术是对其实行的工业环境适应性改造。而现场控制层FCS中，基于普通以太网技术的控制网络、实时以太网则属于该层次中工业以太网的特色技术范畴。可以把工业以太网在该层的特色技术看作是一种现场总线技术。除了工业环境适应性改造的内容之外，通信实时性、时间发布与同步、控制应用的功能与规范，则成为工业以太网在该层次的技术核心。
工业以太环网设计方案 1.1概述 掌石沟煤业是基本实现机械化生产，具有复杂生产系统的矿井，为提高矿井的生产效率，对矿井综采工作面、顺槽胶带、主运输系统、通风机房、井下变电所等环节实施统一操作、集中监控、统一调度。各矿综合自动化系统，根据管控一体化思想，以三层网络为基础，结合自动化、信息、计算机、网络、通讯的新理论和技术，采用世界先进的自动化产品、网络产品和工业控制软件、数据库软件，将煤矿生产、管理的各个环节，统一在一个网络平台上，形成一个统一、完整的有机整体，使其在系统结构、网络通讯、自动化覆盖范围方面处于同类矿井的领先水平。 1.1.1设计综述 掌石沟煤业综合自动化控制网络系统的建设应遵循数字化、高速化、智能化、标准化、安全可靠、易扩充升级的原则进行设计，同时充分考虑公司综合自动化系统总体规划和综合自动化系统网络建设的现状。 对于掌石沟煤业工业综合自动化平台网络系统，在井上和井下设置的高速以太环网，主链路采用千兆光纤。在核心层采用千兆工业以太网技术，通过千兆链路将各环网的交换设备连接到网络系统的核心层次，同时具备高冗余性能。 各环网结点主要是连接结点交换机附近的工业设备，以达到控制和信息采集的目的信息层：建设信息管理网，采用标准TCP/IP协议和以太网技术。实现矿区各个管理部门的网络连接，实现人、财、物以及工程项目管理的综合自动化，能对煤炭的生产状况进行实时监视,为管理决策提供依据。
控制层：建设综合自动化控制网，采用工业以太环网+现场工业总线来实现，实现 将井上和井下区域控制器和设备监控站所采集的信息和控制信号传送给有关系统。 设备层：在设备控制层主要是煤矿各专业控制子系统。 1.2控制层网络设备的技术与产品选型 本方案将采用基于以太网TCP/IP的工业以太网技术，传输介质采用层绞式矿用阻燃型光缆，网络结构采用基于光纤工业以太网的环形架构。 1.2.1技术选择 现代煤矿的生产监控管理系统中往往使用到多家厂商提供的多种不同类型的设备，为 了达到方便管理，保证系统运行稳定的目的，必须选择一个开放的通信平台，并将各种不同类型设备的通信统一到这一标准通信平台之上。为保证良好的兼容性和可扩充性，建议使用以太网TCP/IP技术作为整个系统的通信标准。如有其他类型的通信格式，如RS232 RS485或其他专用通信接口等等，均可通过协议网关转换为以太网信息包，在IP网络上进行传送。以太网TCP/IP技术具有以下的优势： 随着企业的发展、各种新技术的应用，可以预见，对网络的带宽要求也会越来越高， 比如基于网络的视频监控传输应用和井下设备信息数据采集等都需要进行大量数据的传输。 以太网技术具有相当高的数据传输速率（目前已有成功案例应用于井下工业环境下的以太 网交换机），能提供足够的带宽； 能在同一总线上运行不同的传输协议，从而能建立企业的公共网络平台或基础构架； 支持交互式和开放的数据存取技术；沿用多年，已为众多的技术人员所熟悉，市场上能提供广泛的设置、维护和诊断工具，成为事实上的统一标准；
【菲利科】工业设备物联网一站式解决方案 关于物联网，我们了解到的是，随着智能设备的普及以及硬件成本的下降，物联网（loT）目前已经成为当下热门。据IDC研究数据表明，尽管有66%的元器件厂商和67%的加工厂商正在积极探索互联网领域，但其中只有分别不到半数和半数左右的厂商能够真正开始试点，大多数企业仍然在这一领域摸索前行。 随着企业成本的持续增长，工业领域对于移动化的潜在需求，设备联网、产品物联网化将成为必然趋势，从工业和企业角度来说，产品物联网化将从运营、销售、售后等各方面帮助提升企业的效率，为工业或企业在行业的洗牌中占据一定优势。 但目前的工业企业即使认识到物联网是必然的趋势，却很难找到合适自己的物联网道路。 首先一个很大的阻碍就是技术难度和投入成本的问题，开发团队需要横跨多个领域的人才，而组建自身研发团队或外包开发都需要投入大量资金。同时由于投入周期长，需要承担巨大时间成本，有可能错失业务转型和升级机会，难以在短时间内验证物联网化商业模式带来的益处。 在这一大背景下，菲利科选择从解决方案切入，致力于协助企业快速实现设备智能化升级，并打造设备管理一站式云平台。以设备接入、后台运营管理以及行业大数据，共同为企业和工业构建一整套的菲利科物联网服务。 适用企业： 各类规模的制造企业，以机械制造加工装配为主 以多品种小批量，多品种多批量为主的各种生产类型 研发和批产混合生产模式的制造企业 适应各类按库存、按订单生产的制造企业 生产管理模式寻求突破、创新，产品工艺复杂和状况多变的制造企业 适用行业 方案系统
物联网运维系统由智能硬件接口设备、智能应用系统云平台套件以及大数据智能分析服务组成，通过智能采控终端采集设备，将各种数据上传到云平台，存储、整理、分析，通过智能应用系统实现时时在线监控、记录、查询、统计、分析、修改、报警等操作，实现远程智能化管理，提高企业智能化管理水平。 技术优势 可靠性 ①云服务拥有全球异地容灾备份机制，确保全天24小时服务。 ②具有亿万级别的高并发处理能力和毫秒级的个性化触发能力。 安全性 ①菲利科采用“公有云”+“私有云”模式，将设备运行数据与商业数据分离，涉及商业机密的数据将存在本地服务器或私有云端，确保用户数据的安全性。 ②智能数据采控终端与基础数据、云服务平台数据交互，采用对称加密技术、云服务平台与应用系统，确保整个方案数据交互的安全性。 灵活性 ①菲利科提供的FIAP（柔性物联网应用平台）系统，可对数据灵活展现，通常复杂的、个性的需求都能直接通过配置而非开发方式实现。 ②智能数据采控终端是可编程模块，可支持同时接入多类型工业设备、数据采集可自行编程定义，随着用户自身业务的不断发展，可自己配置新功能，不受供应商限制。 中立的第三方 ①菲利科是专注于工业领域的物联网解决方案提供商。 ②对客户的业务、数据不构成任何风险与影响，保持中立第三方位置。 ③菲利科的每一个客户都有自己的专用系统。 系统价值 方案价值 实现产品服务智能化 通过工业物联网运维系统，使原有产品和服务实现了智能化升级改造。通过时时掌控设备信息、客户信息，实现了高效的设备、厂家、代理商、客户、人员一体化管理流程。 提升行业竞争优势 更加有利于客户对产品使用。实现客户对产品的智能化使用、智能化管控。提高了客户工作效率，降低了客户非智能设备使用过程中的操作风险和成本风险。
物联网智能停车系统 第一章前言（背景） 随着社会经济的持续发展和产业调整，大批人口将向城市转移，城市人口将不断增加。同时，经济活动日趋频繁，商业活动将更加活跃，机动车的数量和使用频率也将大大增加，对中心城市的交通带来沉重的压力；交通“停车难”日益成为制约我国大中城市经济发展的“瓶颈”。同时，传统停车场管理效率和安全性大大滞后于社会的需要，给人们的生活带来了极大的不便。尤其，随着智能大厦和智能小区等智能建筑的不断发展，与之配套的停车场管理系统应运而生。 与国外智能化停车场系统日新月异的使用情形相比，国内对于智能化停车场的使用、特别是对基于先进的无线传感网技术的智能化停车场系统的使用，还处于一片空白。而基于物联网的智能化停车场系统，可利用传感器节点的感知能力来监控和管理每个停车位，提供特殊的引导服务，实现停车场的车位管理和车位发布等功能，彻底改变智能化停车场的发展方向，同时依托移动M2M平台与3G 网络覆盖的优势，使城域级综合停车管理成为了现实，填补了基于物联网技术的智能化停车场这一领域的空白，必将引领一场停车场智能化的新革命。 第二章设计概述 一、需求分析 现阶段我市的停车场可以分为封闭式停车场和开放式停车场两大类，封闭式停车场又包括室内停车场和室外停车场，其的特点是有明确的出入口，如建筑物内的地下停车场；开放式停车场的特点是没有明确的出入口，如道路两侧的停车位，建筑物周围的区域等。 封闭式停车场由于其封闭性及易管理性被大量的使用，但是由于缺乏良好的信息管理、发布的手段，造成许多的停车场的使用率并不理想。同时，由于缺少准确的信息指引，许多驾驶员在寻找车位时常常要花费很长的时间。
0102
0301
02 03 服务物联网 工业4.0 工业物联网 11 33 59 Contents 阔地教育: 云端课堂，让人人享有优质教育机会 “按图索骥”，提升读者体验和图书馆效率全家升级能耗，护航“食安”锁住会员的胃同仁堂推动数字化改造，消费体验全面升级家乐福拥抱数字创新，打造差异化服务凯胜绿能: 打造安全环保的智慧巴士 62 6670737679 讯飞“听见”: 语音人工智能技术的集大成者“智能建设”如何改变传统工程机械行业“一企一证一卡”，拧紧排污阀门森林智能监控，防火于未“燃” 当虹科技: IP多画智能监控，保障城市安全看澳洲大型农场如何变身智慧农场 364044485154 数字化车间助力海信质效双升 梦天木门: 家具“定产销”的智能化之路直击食品饮料包装，高速检测升级路 “双剑合璧”成就机床产业升级AGV、机床和产线三线联动，迈向“无人工厂”怡丰机器人: 以技术力量，扩展AGV市场应用 141720 232629 04060882 研华科技及全球服务网点研华全产业物联网解决方案架构卷首语: 以生态圈力量，加速物联网落地后记&致谢 产业洞察--集产业生态，助力中国“智”造转型产业洞察--打造WISE- PaaS联盟，推动物联网落地产业洞察--助推业态融合，加速“智能”服务落地
0405 设计中心制造中心CTOS中心物流中心服务中心维修中心 研华科技及全球服务网点 研华科技是全球智能系统的领导厂商，以先进技术和可靠品质成为客户值得信赖的国际品牌。自1983年成立至今，研华全球分支机构遍及在23个国家，拥有专职员工超过8000名。联合多家合作伙伴形成了强大的技术服务和营销网络，为客户提供真正全球化布局、本土化响应的便捷服务。研华以智能地球的推手为企业使命，并以“驱动智慧城市创新 共建物联产业典范”为目标，协助各产业加速其智能化经营，致力成为智能城市及物联网领域中最具关键影响力的全球企业。
六种工业以太网比较 Company number：【0089WT-8898YT-W8CCB-BUUT-202108】
六种工业以太网比较 摘要：当前，工业以太网技术是控制领域中的研究热点。所谓工业以太网，一般来讲是指技术上与商用以太网(即标准)兼容，但在产品设计时，在材质的选用、产品的强度、适用性以及实时性、可互操作性、可靠性、抗干扰性和本质安全等方面能满足工业现场的需要。随着互联网技术的发展与普及推广，Ethernet技术也得到了迅速的发展，Ethernet传输速率的提高和Ethernet交换技术的发展，给解决Ethernet通信的非确定性问题带来了希望，并使Ethernet全面应用于工业控制领域成为可能。目前，几种典型的工业以太网有HSE、PROFInet、Modbus/TCP、EtherNet/IP、Powerlink、EPA六种。本文通过对这六种工业以太网比较，以便更好的应用于系统集成。 关键词：工业以太网、HSE、PROFInet、Modbus、EtherNet、Powerlink、EPA 与传统控制网络相比，工业以太网具有应用广泛、为所有的编程语言所持、软硬件资源丰富、易于与Internet连接、可实现办公自动化网络与工业控制网络的无缝连接等诸多优点。由于这些优点，特别是与信息传输技术的无缝集成以及传统技术无法比拟的传输宽带，以太网得到了工业界的认可。 1．HSE(高速以太网) HSE(High Speed Ethernet Fieldbus)由现场总线基金会组织(FF)制定，是对FF-H1的高速网段的解决方案，它与H1现场总线整合构成信息集成开放的体系结构。 FF HSE的1-4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。HSE网络遵循标准的以太网规范，并根据过程控制的需要适当
工业以太网通信标准PROFInet及其应用 发布日期：2011-09-27 浏览次数：2110 分享到：0 【摘要】：随着信息技术技术的飞速发展,当今自动化技术的发展正日益受到信息技术原理及其标准的重大影响。在自动化领域中集成信息技术可以为企业内部自动化系统间的全局通信提供解决方案,基于工业以太网通信标准的PROFInet通信技术使这种集成 成为可能。PROFInet是Process Field Net的缩写,它是Profibus客户、生产商与系统集成联盟协会推出的在PROFIBUS与以太网间全开放的通信协议。 1 引言 随着信息技术技术的飞速发展,当今自动化技术的发展正日益受到信息技术原理及其 标准的重大影响。在自动化领域中集成信息技术可以为企业内部自动化系统间的全局通信提供解决方案,基于工业以太网通信标准的PROFInet通信技术使这种集成成为可能。PROFInet 是Process Field Net的缩写,它是Profibus客户、生产商与系统集成联盟协会推出的在PROFIBUS与以太网间全开放的通信协议。PROFInet是一种基于实时工业以太网的自动化解决方案,包括一整套完整高性能并可升级的解决方案,可以为PROFIBUS及其他各种现场总线网络提供以太网移植服务;PROFInet标准的开放性保证了其长远的兼容性与扩展性,从而 可以保护用户的投资与利益。PROFInet可以使工程与组态、试运行、操作和维护更为便捷,并且能够与PROFIBUS以及其它现场总线网络实现无缝集成与连接。工程实践证明,在组建企业工控网络时采用PROFInet通讯技术可以节省近15%的硬件投资。 2 PROFInet通讯标准 PROFInet可以提供办公室和自动化领域开放的、一致的连接。PROFInet方案覆盖了分散自动化系统的所有运行阶段,它主要包含以下方面:（1）高度分散自动化系统的开放对象模型（结构模型）;（2）基于Ethernet的开放的、面向对象的运行期通信方案（功能单元间的通信关系）;（3）独立于制造商的工程设计方案（应用开发）。PROFInet方案可以用一条等式简单而明了地描述:PROFInet=Profibus+具有PROFIBUS和IT标准Ethernet的开放的、一致的通信。 2.1 PROFInet设备的软件结构 PROFInet设备的软件覆盖了现场设备的整个运行期通信,基于模块化设计的软件包含若干通信层,每层都与系统环境一致。PROFInet软件主要包括一个RPC（Remote Procedure Call）层,一个DCOM（Distributed Component Object Model）层和一个专门为PROFInet对象定义的层。PROFInet对象可以是ACCO（Active Connection Control Object）设备、RT auto （Runtime Automation）设备、物理设备或逻辑设备。软件中定义的实时数据通道提供PROFInet对象与以太网间的实时通信服务。PROFInet通过系统接口连接到操作系统（如WinCE）,通过应用接口连接到控制器（如PLC）。
物联网解决方案目标客户 ●地产开发商 ●物业管理机构 ●交通运输管理机构 ●物流公司 ●普通家庭 ●医疗单位 覆盖行业 ●地产开发和物业管理 ●通信 ●交通 ●物流 ●智能家居 ●医疗 行业背景
“物联网”时代，钢筋混凝土、电缆将与芯片、宽带整合为统一的基础设施，基础设施像是一块新的地球工地，世界的运转就在它上面进行，其中包括经济管理、生产运行、社会管理乃至个人生活。 物联网被广泛地应用到各行各业的服务中，打破物品之间的壁垒，使之日益为客户提供融合的服务体验。以无处不在的互联网和一系列高科技术为标志的数字经济积极地打破xx、企业、竞争对手和合作伙伴之间的界限，提供数字化快速传输和大量数据存储，提高信息传播的xx，实现商业流程的自动化。 随着互联网产业蓬勃发展，芯片、传感器、网络设备成本不断降低，自动化设备的网络通讯和信息处理能力日渐强大，加之宽带网络日益xx，奠定了产业发展的现实基础。 方案概述 XXXX物联网解决方案涵盖物联网的各个层次，研发范围包括物联网应用平台、多种物联终端以及应用系统。 物联网应用平台 XXXX研发的物联网应用平台是一个支撑物联网应用的核心支撑平台，是一个高效、稳定的物联网应用基础运行平台，向下提供连接各种物联终端等硬件设备的通信接口（包括各种有线和无线通信方式），方便和终端进行数据的交换；向上为智能交通、智能物流、xx管理、智能家居等应用提供一些业务基础服务（例如位置服务、工作流服务、电子地图显示服务等等）以及业务基础框架。 通过平台，上层物联网应用系统不用关心底层终端的工作方式，只要专注于功能的实现，促进应用系统的开发部署更加快捷高效。
EtherCAT（以太网控制自动化技术）是一个以以太网为基础的开放架构的现场总线系统，EterCAT名称中的CAT为ControlAutomation Technology（控制自动化技术）首字母的缩写。最初由德国倍福自动化有限公司(Beckhoff AutomationGmbH)研发。EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本。EtherCAT的特点还包括高精度设备同步，可选线缆冗余，和功能性安全协议(SIL3)。 Ethernet/IP是一个面向工业自动化应用的工业应用层协议。它建立在标准UDP/IP与TCP/IP 协议之上，利用固定的以太网硬件和软件，为配置、访问和控制工业自动化设备定义了一个应用层协议西蒙公司开发 PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。作为一项战略性的技术创新，PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。 PROFINET是适用于不同需求的完整解决方案，其功能包括8个主要的模块，依次为实时通信、分布式现场设备、运动控制、分布式自动化、网络安装、IT标准和信息安全、故障安全和过程自动化。 MODBUS/TCP是简单的、中立厂商的用于管理和控制自动化设备的MODBUS系列通讯协议的派生产品。显而易见，它覆盖了使用TCP/IP协议的“Intranet”和“Internet”环境中MODBUS 报文的用途。协议的最通用用途是为诸如PLC’s，I/O模块，以及连接其它简单域总线或I/O 模块的网关服务的。 MODBUS/TCP协议是作为一种（实际的）自动化标准发行的。既然MODBUS已经广为人知，该规范只将别处没有收录的少量信息列入其中。然而，本规范力图阐明MODBUS中哪种功能对于普通自动化设备的互用性有价值，哪些部分是MODBUS作为可编程的协议交替用于PLC’s的“多余部分”。 它通过将配套报文类型“一致性等级”，区别那些普遍适用的和可选的，特别是那些适用于特殊设备如PLC’s的报文。 POWERLINK=CANopen+Ethernet 鉴于以太网的蓬勃发展和CANopen在自动化领域里的广阔应用基础，EthernetPOWERLINK 融合了这两项技术的优点和缺点，即拥有了Ethernet的高速、开放性接口，以及CANopen在工业领域良好的SDO 和PDO 数据定义，在某种意义上说POWERLINK就是Ethernet 上的CANopen，物理层、数据链路层使用了Ethernet介质，而应用层则保留了原有的SDO和PDO 对象字典的结构 虽然这些工业以太网都是国际标准，但是指的是IEC 61784里的标准，但是这些工业以太网不都是标准的以太网。即这些工业以太网并不都是符合IEEE802.3U的标准，这当中只有Modbus-TCP和EtherNet/IP是符合IEEE802.3U的，只有符合IEEE802.3U标准的，才能与IT 和以太网将来的发展相兼容。而不符合IEEE802.3U标准的，基本上可以讲不是以太网，它们都对以太网进行了修改，或者是硬件或者是软件，已经不是以太网了。
几种典型工业以太网技术比较
1 工业以太网总览 表1给出了常见的几种工业以太网及其管理组织。 表1-1 常见工业以太网及其管理组织列表 上述各种工业以太网管理组织的标识如图1所示。 图1-1 工业以太网管理组织标识 根据从站设备的实现方式，可将工业以太网分为三种类型： （1）类型A ——通用硬件、标准TCP/IP协议 Modbus/TCP、Ethernet/IP、PROFInet/CbA（版本1）采用这种方式。使用标准TCP /IP协议和通用以太网控制器，结构如图1-2所示。这种方式下，所有的实时数据（如过程数据）和非实时数据（如参数配置数据）均通过TCP/IP 协议传输。其优点是成本低廉，实现方便，完全兼容通用以太网。在具体实现中，某些产品可能更改/优化了TCP/IP协议以获得更好的性能，但其实时性始终受到底层结构的限制。
通用以太网控制器IP TCP/UDP IT 应用 HTTP SNMP FTP … 图1-2 工业以太网类型A 结构 （2）类型B —— 通用硬件、自定义实时数据传输协议 Ethernet Powerlink 、PROFInet/RT （版本2）采用这种方式。采用通用以太网控制器，但不使用TCP/IP 协议来传输实时数据，而是定义了一种专用的包含实时层的实时数据传输协议，用来传输对实时性要求很高的数据，结构如图1-3所示。TCP/IP 协议栈可能依然存在，用来传输非实时数据，但是其对以太网的读取受到实时层（Timing-Layer ）的限制，以提高实时性能。这种结构的优点是实时性较强，硬件与通用以太网兼容。 通用以太网控制器 IT 应用 HTTP SNMP FTP … 图1-3 工业以太网类型B 结构 （3）类型C —— 专用硬件、自定义实时数据传输协议 EtherCAT 、SERCOS-III 、PROFInet/IRT （版本3）采用这种方式。这种方式在类型B 的基础上底层使用专有以太网控制器（至少在从站侧），以进一步
物联网解决方案
物联网解决方案 目标客户 ●地产开发商 ●物业管理机构 ●交通运输管理机构 ●物流公司 ●普通家庭 ●医疗单位 覆盖行业 ●地产开发和物业管理 ●通信 ●交通 ●物流 ●智能家居 ●医疗 行业背景 “物联网”时代，钢筋混凝土、电缆将与芯片、宽带整合为统一的基础设施，基础设施像是一块新的地球工地，世界的运转
就在它上面进行，其中包括经济管理、生产运行、社会管理乃至个人生活。 物联网被广泛地应用到各行各业的服务中，打破物品之间的壁垒，使之日益为客户提供融合的服务体验。以无处不在的互联网和一系列高科技术为标志的数字经济积极地打破顾客、企业、竞争对手和合作伙伴之间的界限，提供数字化快速传输和大量数据存储，提高信息传播的安全性，实现商业流程的自动化。 随着互联网产业蓬勃发展，芯片、传感器、网络设备成本不断降低，自动化设备的网络通讯和信息处理能力日渐强大，加之宽带网络日益普及，奠定了产业发展的现实基础。 方案概述 XXXX物联网解决方案涵盖物联网的各个层次，研发范围包括物联网应用平台、多种物联终端以及应用系统。 物联网应用平台 XXXX研发的物联网应用平台是一个支撑物联网应用的核心支撑平台，是一个高效、稳定的物联网应用基础运行平台，向下提供连接各种物联终端等硬件设备的通信接口（包括各种有线和无线通信方式），方便和终端进行数据的交换；向上为智能交通、智能物流、城市管理、智能家居等应用提供一些业务基础服务（例如位置服务、工作流服务、电子地图显示服务等等）以及业
务基础框架。 经过平台，上层物联网应用系统不用关心底层终端的工作方式，只要专注于功能的实现，促进应用系统的开发部署更加快捷高效。 平台采用模块化设计，包括以下功能组件： ●统一服务接口：平台为上层应用提供统一的服务接口， 对于各种构件的调用采用SOA服务模式。 ●统一安全认证：以用户信息、系统权限为核心，集成各 业务系统的认证信息，提供一个高度集成且统一的认证平
基于的物联网解决 方案
基于ESP8266的物联网解决方案 前言: 物联网处于爆发的一年,乐鑫的ESP8266WIFI 芯片成为强烈的催化剂。成功的将前的40以上的WIFI成本压缩到现在的10元左右。内置WIFI前端和高性能的32位MCU,基本引爆物联网市场,几乎牵扯到电子的行业,都能够用上,比如WIFI开关灯具WIFI定位电饭锅电冰箱洗衣机厨房电器空调空气净化器等消费类小家电与大家电,都面临这一场技术革新,与新的用户体验!几乎势在必行。比如一台空调,增加了10块钱左右的成本,可是却能用任何智能终端比如手机平板电脑等直接控制。 总结:WIFI的加入不是锦上添花,而是比较实用的功能,将直接决定着你产品的档次和销路。几乎决定着您这款产品的存亡。 当前出WIFI SOC 的厂家有5家以上,乐鑫这款ESP8266 将利用自身的性能和价格以及技术优势引领市场2年左右,因此本厂的SDK APP 以及云服务,都是以 ESP8266 为目标设计。 要云有什么用?
一个服务器(云)能够把设备A的数据转发给地球另外一头的设备B,为远程数据传输提供通路。否则你只能在家里的局域网控制你的设备,无法远程控制,安信可是唯一一家免费开放云服务器给工厂客户的厂家。 特性描述如下: 0 全裸数据,无复杂协议,不用跑HTTP协议,很多单 片机承受不来! 1 支持UDP 打洞P2P技术 2 支持转发机制 3 支持WIFI设备与设备通讯 4 支持WIFI设备与智能终端通讯 5 对服务器端搭建提供支持 6 服务器一台普通配置可挂 5-10 万设备,每台设备年费用在5分钱的成本 7 提供从APP云到ESP8266 SDK 整套技术支持。 8 目标:快速推广 ESP8266 的应用范围,和开发进程。 9 物联网的APP 与设备之间的SDK应用,有共性,因此我们提供免费APP成熟框架
六种工业以太网比较 摘要：当前，工业以太网技术是控制领域中的研究热点。所谓工业以太网，一般来讲是指技术上与商用以太网(即IEEE802.3标准)兼容，但在产品设计时，在材质的选用、产品的强度、适用性以及实时性、可互操作性、可靠性、抗干扰性和本质安全等方面能满足工业现场的需要。随着互联网技术的发展与普及推广，Ethernet技术也得到了迅速的发展，Ethernet传输速率的提高和Ethernet交换技术的发展，给解决Ethernet通信的非确定性问题带来了希望，并使Ethernet全面应用于工业控制领域成为可能。目前，几种典型的工业以太网有HSE、PROFInet、Modbus/TCP、EtherNet/IP、Powerlink、EPA六种。本文通过对这六种工业以太网比较，以便更好的应用于系统集成。 关键词：工业以太网、HSE、PROFInet、Modbus、EtherNet、Powerlink、EPA 与传统控制网络相比，工业以太网具有应用广泛、为所有的编程语言所持、软硬件资源丰富、易于与Internet连接、可实现办公自动化网络与工业控制网络的无缝连接等诸多优点。由于这些优点，特别是与信息传输技术的无缝集成以及传统技术无法比拟的传输宽带，以太网得到了工业界的认可。 1．HSE(高速以太网) HSE(High Speed Ethernet Fieldbus)由现场总线基金会组织(FF)制定，是对FF-H1的高速网段的解决方案，它与H1现场总线整合构成信息集成开放的体系结构。 FF HSE的1-4层由现有的以太网、TCP/IP和IEEE标准所定义，HSE和H1使用同样的用户层，现场总线信息规范（FMS）在H1中定义了服务接口，现场设备访问代理（FDA）为HSE提供接口。用户层规定功能模块、设备描述（DD）、功能文件（CF）以及系统管理（SM）。HSE网络遵循标准的以太网规范，并根据过程控制的需要适当增加了一些功能，但这些增
各种工业以太网的区别其实就是协议的区别，其中最主要的还是应用层协议的区别。 都是以太网通讯，只是每个公司的叫法不一样，西门子用PROFINET、AB用Ethernet IP、施耐德的MODBUS TCP/IP。取个例子，以太网就像高速公路，Ethernet/IP、Profinet、Modbus TCP/IP分别像高速公路上的宝马、奔驰、奥迪车，都可以从一个城市把物品运送到另一城市。但是每个车上安装的零件无法和另一车上的零件进行更换。EtherCAT（以太网控制自动化技术）是一个以以太网为基础的开放架构的现场总线系统，EterCAT名称中的CAT 为ControlAutomation Technology（控制自动化技术）首字母的缩写。最初由德国倍福自动化有限公司(Beckhoff AutomationGmbH)研发。EtherCAT为系统的实时性能和拓扑的灵活性树立了新的标准，同时，它还符合甚至降低了现场总线的使用成本。EtherCAT的特点还包括高精度设备同步，可选线缆冗余，和功能性安全协议(SIL3)。Ethernet/IP是一个面向工业自动化应用的工业应用层协议。它建立在标准UDP/IP与TCP/IP协议之上，利用固定的以太网硬件和软件，为配置、访问和控制工业自动化设备定义了一个应用层协议西蒙公司开发 Ethernt/IP属于ODVA组织，Rockwell只是其中一个推广力度比较大的公司而已。施耐德也是ODVA组织的成员，施耐德所有PLC都可以支持Ethernt/IP协议。Ethernt/IP协议是十大总线之一，和Controlnet、Devicenet一起称为CIP总线。可以实现协议间路由，但是需要Rslinx软件进行配置。通讯时需要设置RPI参数，没有任何客户端的反馈信息，因此不管现场客户端是否收到数据，数据一致由服务器不断的发，缺少相应的检测。PROFINET由PROFIBUS国际组织（PROFIBUS International，PI）推出，是新一代基于工业以太网技术的自动化总线标准。作为一项战略性的技术创新，PROFINET为自动化通信领域提供了一个完整的网络解决方案，囊括了诸如实时以太网、运动控制、分布式自动化、故障安全以及网络安全等当前自动化领域的热点话题，并且，作为跨供应商的技术，可以完全兼容工业以太网和现有的现场总线（如PROFIBUS）技术，保护现有投资。PROFINET是适用于不同需求的完整解决方案，其功能包括8个主要的模块，依次为实时通信、分布式现场设备、运动控制、分布式自动化、网络安装、IT标准和信息安全、故障安全和过程自动化。 MODBUS/TCP是简单的、中立厂商的用于管理和控制自动化设备的MODBUS系列通讯协议的派生产品。显而易见，它覆盖了使用TCP/IP协议的“Intranet”和“Internet”环境中MODBUS 报文的用途。协议的最通用用途是为诸如PLC’s，I/O模块，以及连接其它简单域总线或I/O模块的网关服务的。 MODBUS/TCP协议是作为一种（实际的）自动化标准发行的。既然MODBUS已经广为人知，该规范只将别处没有收录的少量信息列入其中。然而，本规范力图阐明MODBUS中哪种功能对于普通自动化设备的互用性有价值，哪些部分是MODBUS作为可编程的协议交替用于PLC’s的“多余部分”。 它通过将配套报文类型“一致性等级”，区别那些普遍适用的和可选的，特别是那些适用于特殊设备如PLC’s 的报文。 Modbus TCP/IP由Modbus IDA组织提出，有施耐德旗下的Modicon公司主推，在目前施耐德所有PLC产品中都支持，同时也支持Ethernet/IP协议，Modbus TCP/IP是免费的、全开放协议，可以用VB等高级编程语言调用winsock控件即可实现与PLC的数据通讯，因此，很多产品都支持该协议。同时利用该协议进行通讯时，可以得到客户端的数据校验返回，因此可靠性和安全性较高，当然牺牲了数据量。 POWERLINK=CANopen+Ethernet 鉴于以太网的蓬勃发展和CANopen在自动化领域里的广阔应用基础，EthernetPOWERLINK 融合了这两项技术的优点和缺点，即拥有了Ethernet的高速、开放性接口，以及CANopen在工业领域良好的SDO 和PDO 数据定义，在某种意义上说POWERLINK就是Ethernet 上的CANopen，物理层、数据链路层使用了Ethernet介质，而应用层则保留了原有的SDO和PDO对象字典的结构 虽然这些工业以太网都是国际标准，但是指的是IEC 61784里的标准，但是这些工业以太网不都是标准的以太网。即这些工业以太网并不都是符合IEEE802.3U的标准，这当中只有Modbus-TCP和EtherNet/IP是符合IEEE802.3U 的，只有符合IEEE802.3U标准的，才能与IT和以太网将来的发展相兼容。而不符合IEEE802.3U标准的，基本上可以讲不是以太网，它们都对以太网进行了修改，或者是硬件或者是软件，已经不是以太网了。 a. Modbus TCP和EtherNet/IP的区别主要是应用层不相同，ModbusTCP的应用层采用Modbus协议，而EtherNet/IP采用CIP协议，这两种工业以太网的数据链路层采用的是CSMA/CD，因此是标准的以太网，另外，这两种工业以太网的网络层和传输层采用TCP/IP协议族。还有一个区别是，Modbus协议中迄今没有协议来完成功能安全、高精度同步和运功控制等，而EtherNet/IP有CIPSafety、CIP Sync和CIP Motion来完成上述功能， ------来源网络，仅供参考
