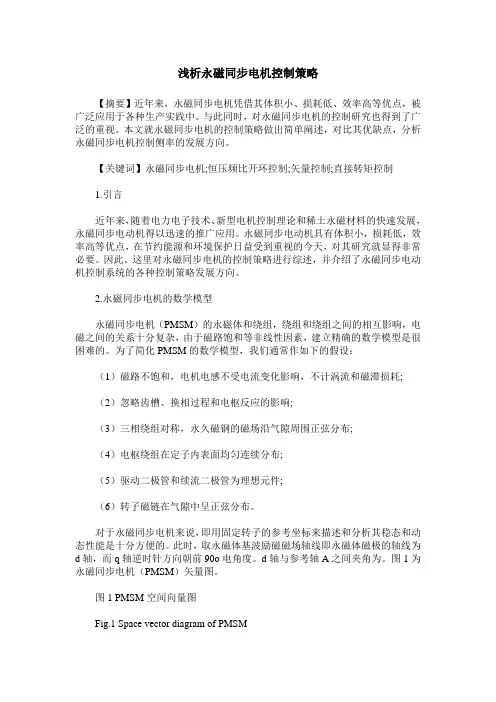

浅析永磁同步电机控制策略【摘要】近年来,永磁同步电机凭借其体积小、损耗低、效率高等优点,被广泛应用于各种生产实践中。
与此同时,对永磁同步电机的控制研究也得到了广泛的重视。
本文就永磁同步电机的控制策略做出简单阐述,对比其优缺点,分析永磁同步电机控制侧率的发展方向。
【关键词】永磁同步电机;恒压频比开环控制;矢量控制;直接转矩控制1.引言近年来,随着电力电子技术、新型电机控制理论和稀土永磁材料的快速发展,永磁同步电动机得以迅速的推广应用。
永磁同步电动机具有体积小,损耗低,效率高等优点,在节约能源和环境保护日益受到重视的今天,对其研究就显得非常必要。
因此。
这里对永磁同步电机的控制策略进行综述,并介绍了永磁同步电动机控制系统的各种控制策略发展方向。
2.永磁同步电机的数学模型永磁同步电机(PMSM)的永磁体和绕组,绕组和绕组之间的相互影响,电磁之间的关系十分复杂,由于磁路饱和等非线性因素,建立精确的数学模型是很困难的。
为了简化PMSM的数学模型,我们通常作如下的假设:(1)磁路不饱和,电机电感不受电流变化影响,不计涡流和磁滞损耗;(2)忽略齿槽、换相过程和电枢反应的影响;(3)三相绕组对称,永久磁钢的磁场沿气隙周围正弦分布;(4)电枢绕组在定子内表面均匀连续分布;(5)驱动二极管和续流二极管为理想元件;(6)转子磁链在气隙中呈正弦分布。
对于永磁同步电机来说,即用固定转子的参考坐标来描述和分析其稳态和动态性能是十分方便的。
此时,取永磁体基波励磁磁场轴线即永磁体磁极的轴线为d轴,而q轴逆时针方向朝前90o电角度。
d轴与参考轴A之间夹角为。
图1为永磁同步电机(PMSM)矢量图。
图1 PMSM空间向量图Fig.1 Space vector diagram of PMSM根据图1所示向量图进行坐标变换,满足功率不变原则,得到在旋转坐标系下PMSM的数学模型方程如下(1)电压方程由三相静止轴系ABC到同步旋转轴系dq的变换得:(1),Rs为定子相电阻,其中:。
中图分类号:TM 341 TM 351 文献标志码:A 文章编号:1001-6848(2008)04-0069-05永磁同步电动机控制策略及应用研究综述张宏宇,闫 镔,陆利忠(信息工程大学,郑州 450002)摘 要:分别阐述了经典控制策略、现代控制策略、智能控制策略和复合控制策略的原理及其在永磁同步电机伺服系统中的应用,分析了各种控制策略的优缺点,展望了发展趋势。
关键词:永磁同步电动机;控制策略;智能控制;发展趋势Control Strategy and Application R evie w of Per m anentM agnet SynchronousM otorZ HANG H ong -yu,YAN B in ,LU L-i zhong(Infor m ati o n Eng i n eer i n g Un i v ersity ,Zhengzhou 450002,China)Abst ract :In th is paper ,the contro l strategy of the per m anent m agnet synchronous m oto r (P M S M )w ere i n tr oduced firstly ,Then the t h eory and app lication of the contro l field of the P M SM servo syste m,respecti v e l y throught the classic contro,l t h e m odern contr o ,l the intelligent con tro l and the co m positi v econtro lw ere explained ,analysed the ir m erits and dra wbacks and gave out the f u ture trends in the con tro lsche m es o f P M S M.K eywords :Per m anent m agnetsynchronous m otor ;Controlstra tegy ;I nte lli g entcontro;lDevelopm en t trend收稿日期:2007-07-24基金项目:河南省自然科学基金项目(061102400)0 引 言永磁同步电动机通常指反电动势为正弦波的永磁无刷同步电机[36]。
《永磁同步电机传动系统的先进控制策略及应用研究》篇一一、引言随着现代工业的快速发展,对电机传动系统的性能要求越来越高。
永磁同步电机(PMSM)以其高效率、高功率密度和良好的调速性能,在工业、交通、能源等领域得到了广泛应用。
然而,为了进一步提高PMSM传动系统的性能,研究先进的控制策略显得尤为重要。
本文将重点探讨永磁同步电机传动系统的先进控制策略及其应用研究。
二、永磁同步电机基本原理永磁同步电机是一种利用永磁体产生磁场的电机,其转子与定子之间的磁场同步,从而实现电机的稳定运行。
PMSM具有高效率、高功率密度和良好的调速性能,是现代传动系统中的关键设备。
三、先进控制策略研究1. 矢量控制策略:矢量控制是一种基于磁场定向的控制策略,通过精确控制电流的幅值和相位,实现电机转矩和磁场的解耦控制,从而提高电机的运行性能。
2. 模糊控制策略:模糊控制是一种基于模糊逻辑的控制策略,通过模拟人的思维过程,实现电机控制的智能化。
在PMSM传动系统中,模糊控制可以有效地提高系统的鲁棒性和自适应性。
3. 预测控制策略:预测控制是一种基于预测模型的控制策略,通过对系统未来的状态进行预测,实现电机的优化控制。
在PMSM传动系统中,预测控制可以有效地提高系统的动态性能和稳定性。
四、应用研究1. 工业领域应用:在工业领域,PMSM传动系统广泛应用于机床、机器人、自动化生产线等设备中。
通过采用先进的控制策略,可以提高设备的运行性能和效率,降低能耗和成本。
2. 交通领域应用:在交通领域,PMSM传动系统被广泛应用于电动汽车、轨道交通等交通工具中。
通过采用矢量控制、模糊控制等策略,可以提高车辆的能效比和驾驶性能,同时降低噪音和振动。
3. 能源领域应用:在能源领域,PMSM传动系统被广泛应用于风力发电、太阳能发电等新能源设备中。
通过采用预测控制等策略,可以提高设备的发电效率和稳定性,同时降低维护成本。
五、结论永磁同步电机传动系统的先进控制策略对于提高系统性能具有重要意义。

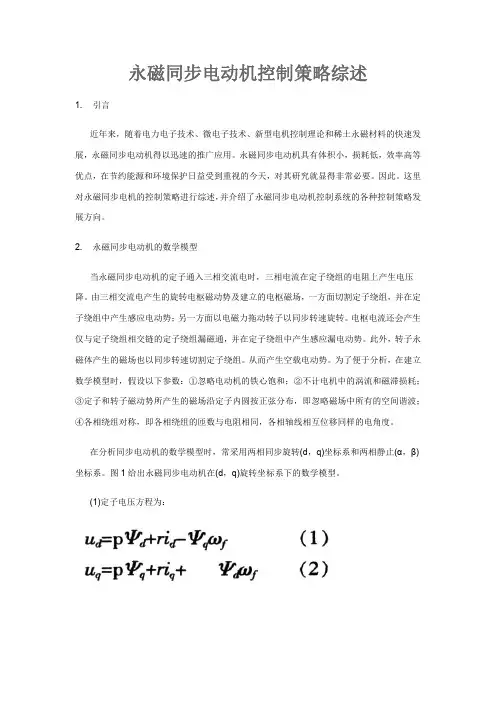

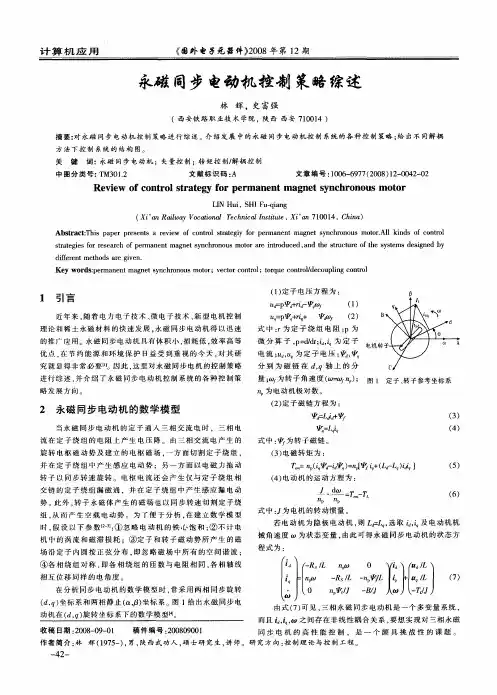

永磁同步电动机控制策略综述1. 引言近年来,随着电力电子技术、微电子技术、新型电机控制理论和稀土永磁材料的快速发展,永磁同步电动机得以迅速的推广应用。
永磁同步电动机具有体积小,损耗低,效率高等优点,在节约能源和环境保护日益受到重视的今天,对其研究就显得非常必要。
因此。
这里对永磁同步电机的控制策略进行综述,并介绍了永磁同步电动机控制系统的各种控制策略发展方向。
2. 永磁同步电动机的数学模型当永磁同步电动机的定子通入三相交流电时,三相电流在定子绕组的电阻上产生电压降。
由三相交流电产生的旋转电枢磁动势及建立的电枢磁场,一方面切割定子绕组,并在定子绕组中产生感应电动势;另一方面以电磁力拖动转子以同步转速旋转。
电枢电流还会产生仅与定子绕组相交链的定子绕组漏磁通,并在定子绕组中产生感应漏电动势。
此外,转子永磁体产生的磁场也以同步转速切割定子绕组。
从而产生空载电动势。
为了便于分析,在建立数学模型时,假设以下参数:①忽略电动机的铁心饱和;②不计电机中的涡流和磁滞损耗;③定子和转子磁动势所产生的磁场沿定子内圆按正弦分布,即忽略磁场中所有的空间谐波;④各相绕组对称,即各相绕组的匝数与电阻相同,各相轴线相互位移同样的电角度。
在分析同步电动机的数学模型时,常采用两相同步旋转(d,q)坐标系和两相静止(α,β)坐标系。
图1给出永磁同步电动机在(d,q)旋转坐标系下的数学模型。
(1)定子电压方程为:式中:r为定子绕组电阻;p为微分算子,p=d/dt;id,iq为定子电流;ud,uq为定子电压;ψd,ψq分别为磁链在d,q轴上的分量;ωf为转子角速度(ω=ωfnp);np为电动机极对数。
(2)定子磁链方程为:式中:ψf为转子磁链。
(3)电磁转矩为:式中:J为电机的转动惯量。
若电动机为隐极电动机,则Ld=Lq,选取id,iq及电动机机械角速度ω为状态变量,由此可得永磁同步电动机的状态方程式为:由式(7)可见,三相永磁同步电动机是一个多变量系统,而且id,iq,ω之间存在非线性耦合关系,要想实现对三相永磁同步电机的高性能控制,是一个颇具挑战性的课题。

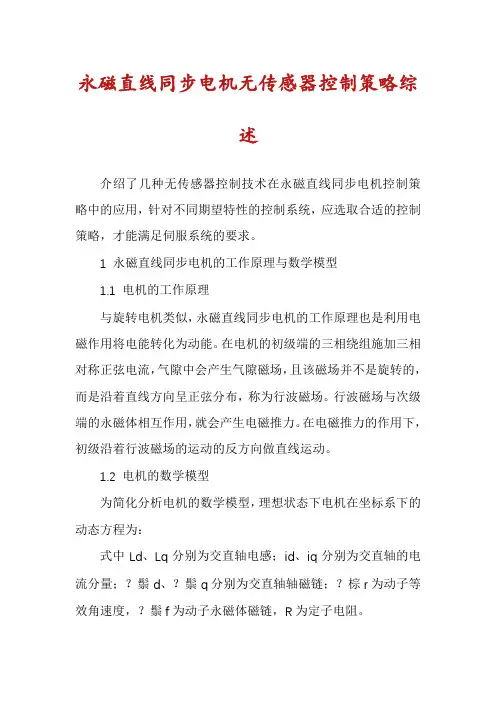

永磁直线同步电机无传感器控制策略综述介绍了几种无传感器控制技术在永磁直线同步电机控制策略中的应用,针对不同期望特性的控制系统,应选取合适的控制策略,才能满足伺服系统的要求。
1 永磁直线同步电机的工作原理与数学模型1.1 电机的工作原理与旋转电机类似,永磁直线同步电机的工作原理也是利用电磁作用将电能转化为动能。
在电机的初级端的三相绕组施加三相对称正弦电流,气隙中会产生气隙磁场,且该磁场并不是旋转的,而是沿着直线方向呈正弦分布,称为行波磁场。
行波磁场与次级端的永磁体相互作用,就会产生电磁推力。
在电磁推力的作用下,初级沿着行波磁场的运动的反方向做直线运动。
1.2 电机的数学模型为简化分析电机的数学模型,理想状态下电机在坐标系下的动态方程为:式中Ld、Lq分别为交直轴电感;id、iq分别为交直轴的电流分量;?鬃d、?鬃q分别为交直轴轴磁链;?棕r为动子等效角速度,?鬃f为动子永磁体磁链,R为定子电阻。
2 无传感器控制策略在直线电机伺服系统中的应用2.1 滑模变结构控制策略滑模变结构控制的基本原理是根据控制系统期望的控制效果设计一个切换超平面,在不连续的控制律作用下,使系统结构不断地变换,并不断地观测定子的电流的大小,保证观测的电流值与实际的定子电流值误差较小,使系统在一定条件下沿期望的状态轨迹作高频小幅度上下运动。
通过这种高频率的来回调节,强迫系统的状态沿着超平面向平衡点滑动,使系统最后渐进稳定在平衡点的允许范围内,即滑动模态运动,如图1所示。
滑模变结构控制策略结构简单、响应速度快,又由于可以设计其滑动模态,抗干扰能力较强,系统鲁棒性好,但存在着系统不能自起动,严重依赖电机参数等问题。
2.2 模型参考自适应控制策略模型参考自适应控制策略的基本原理是将全含已知参数的系统方程作为参考模型,将含有未知参数的系统方程作为可调模型,且这两个模型的输出量物理意义相同。
系统运行时,参考模型和可调模型同时启动,并利用二者输出量的差值,根据系统自适应机构设置的自适应控制算法来调节可调模型的控制参数,从而实现控制系统的输出量在线实时跟踪系统的参考模型,控制策略的原理图如图2所示。

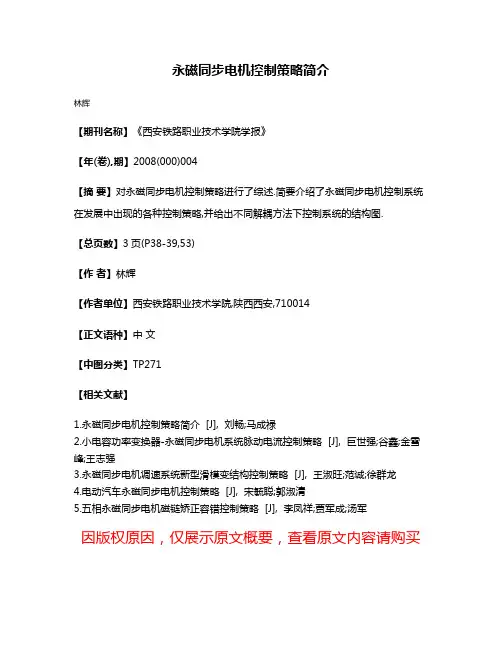

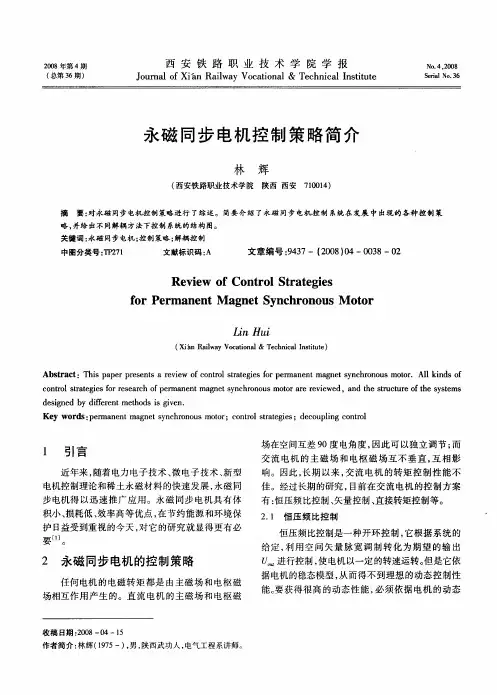

永磁同步电机控制策略简介
