三相交流电复习题

三相正弦交流电复习试题一班级：姓名：成绩：一、填空题（每空1分，共29空，29分）1.三相交流电源是_________相同、__________相等、相位差彼此相差________的三个___________按一定方式连接的组合2.三相交流电随时间按________变化，它们达到_________的先后次序称为_________。

把U-V-W-U的顺序称为________；若相序为U-W-V-U，则称为________。

3.将三相对称电源的三个末端连接成公共点，三个首端分别与负载连接，这种连接方式称为__________。

4.当三相电源为Y联结时，其线电压与相电压的大小关系为________；其相位关系为____________________________。

5.在三相交流电路中，各相负载的大小和性质都相等的三相负载称为___________，否则称为_______________。

6.三相对称负载的连接方式有__________和________。

7.三相对称负载作Y联结时，负载的线电压与相电压的关系为__________，线电压与相电压的相位关系为______________；线电流与相电流的关系为____________。

8.在三相四线制供电电路中，中性线的作用__________________________。

9.安全操作要求：三相四线制电路中性线的干线上不准安装__________和________。

10.三相对称负载作三角形联结时，负载的线电压与相电压的关系为__________；线电流与相电流的关系为____________，线电流与相电流的相位关系为_______________。

11.当负载作星形联结时，若三相负载对称，则中性线中的电流为__________。

12.不论负载是星形联结还是三角形联结，对称三相电路的有功功率计算式均为___________________。

13.在相同的线电压下，负载作三角形联结的有功功率是星形联结的有功功率的_______倍；这是因为三角形联结时的线电流是星形联结时的线电流的______倍。

《电路理论》 一、填空题1 .对称三相电路中，负载Ｙ联接，已知电源相量︒∠=•0380AB U （V ），负载相电流︒∠=•305A I （A ）；则相电压=•C U （V ），负载线电流=•Bc I （A ）。

2 .若12-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。

3 .若10-=ab i A ，则电流的实际方向为 ，参考方向与实际方向 。

4 .元件在关联参考方向下，功率大于零，则元件 功率，元件在电路中相当于 。

5 .回路电流法自动满足 定律，是 定律的体现6 .一个元件为关联参考方向，其功率为―100W ，则该元件 功率，在电路中相当于 。

7 .在电路中，电阻元件满足两大类约束关系，它们分别是 和 。

8 .正弦交流电的三要素是 、 和 。

9 .等效发电机原理包括 和 。

10.回路电流法中自阻是对应回路 ，回路电流法是 定律的体现。

11.某无源一端口网络其端口电压为)302sin(240)(︒+=t t u (V)，流入其端口的电流为)602cos(260)(︒-=t t i (A)，则该网络的有功功率 ，无功功率 ，该电路呈性。

若端口电压电流用相量来表示，则其有效值相量=•U ,=•I 。

12.无源二端电路N 的等效阻抗Z=(10―j10) Ω，则此N 可用一个 元件和一个 元件串联组合来等效。

13 .LC 串联电路中，电感电压有效值V 10U L =，电容电压有效值V 10U C =，则LC 串联电路总电压有效值=U ，此时电路相当于 。

15.对称三相星形连接电路中，线电压超前相应相电压 度，线电压的模是相电压模的 倍。

16 .RLC 并联谐振电路中，谐振角频率0ω为 ，此时电路的阻抗最 。

17 .已知正弦量))(402sin()(1A t t i ︒+=，))(1102cos()(2A t t i ︒+-=，则从相位关系来看，•1I •2I ，角度为 。

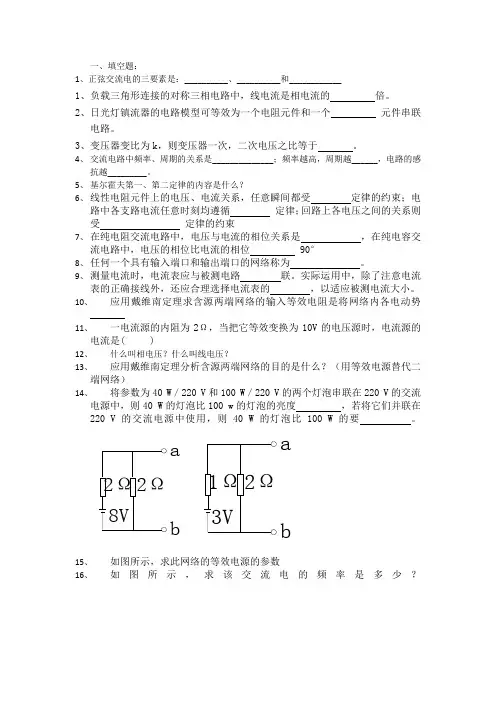

一、填空题：1、正弦交流电的三要素是：__________、__________和____________1、负载三角形连接的对称三相电路中，线电流是相电流的 倍。

2、日光灯镇流器的电路模型可等效为一个电阻元件和一个 元件串联电路。

3、变压器变比为k ，则变压器一次，二次电压之比等于 。

4、 交流电路中频率、周期的关系是______________；频率越高，周期越______，电路的感抗越_________。

5、 基尔霍夫第一、第二定律的内容是什么？6、 线性电阻元件上的电压、电流关系，任意瞬间都受 定律的约束；电路中各支路电流任意时刻均遵循 定律；回路上各电压之间的关系则受 定律的约束7、 在纯电阻交流电路中，电压与电流的相位关系是 ，在纯电容交流电路中，电压的相位比电流的相位 90°8、 任何一个具有输入端口和输出端口的网络称为 。

9、 测量电流时，电流表应与被测电路 联。

实际运用中，除了注意电流表的正确接线外，还应合理选择电流表的 ，以适应被测电流大小。

10、 应用戴维南定理求含源两端网络的输入等效电阻是将网络内各电动势_______ 11、 一电流源的内阻为2Ω，当把它等效变换为10V 的电压源时，电流源的电流是( )12、 什么叫相电压？什么叫线电压？13、应用戴维南定理分析含源两端网络的目的是什么？（用等效电源替代二端网络） 14、 将参数为40 W ／220 V 和100 W ／220 V 的两个灯泡串联在220 V 的交流电源中，则40 W 的灯泡比100 w 的灯泡的亮度 ，若将它们并联在220 V 的交流电源中使用，则40 W 的灯泡比100 W 的要 。

ab2Ω2Ω8Vab2Ω3V1Ω15、 如图所示，求此网络的等效电源的参数16、如图所示，求该交流电的频率是多少？0.01 00.030.05T/sI/A17、提高设备的功率因数的方法是什么？18、一个含源两端网络测得短路电流是4A ,若把它等效为一个电源，电源的内阻为2.5Ω,电动势为多少？19、任何一个含源二端网络都可以用一个适当的理想电压源与一个电阻__________来代替。

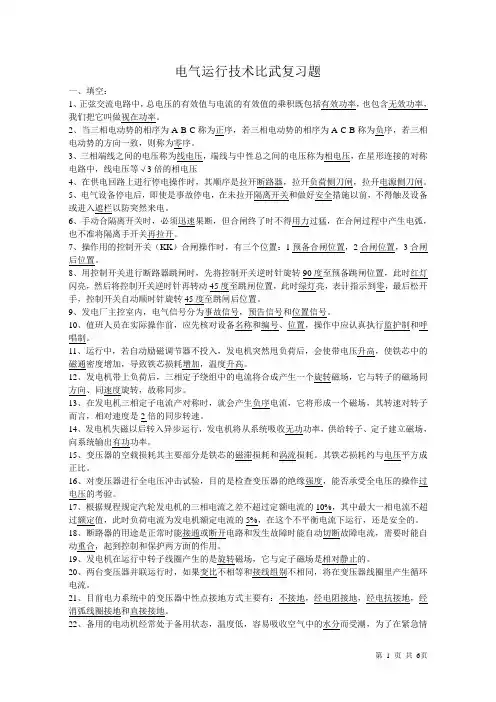

电气运行技术比武复习题一、填空：1、正弦交流电路中，总电压的有效值与电流的有效值的乘积既包括有效功率，也包含无效功率，我们把它叫做视在功率。

2、当三相电动势的相序为A-B-C称为正序，若三相电动势的相序为A-C-B称为负序，若三相电动势的方向一致，则称为零序。

3、三相端线之间的电压称为线电压，端线与中性总之间的电压称为相电压，在星形连接的对称电路中，线电压等√3倍的相电压4、在供电回路上进行停电操作时，其顺序是拉开断路器，拉开负荷侧刀闸，拉开电源侧刀闸。

5、电气设备停电后，即使是事故停电，在未拉开隔离开关和做好安全措施以前，不得触及设备或进入遮栏以防突然来电。

6、手动合隔离开关时，必须迅速果断，但合闸终了时不得用力过猛，在合闸过程中产生电弧，也不准将隔离手开关再拉开。

7、操作用的控制开关（KK）合闸操作时，有三个位置：1预备合闸位置，2合闸位置，3合闸后位置。

8、用控制开关进行断路器跳闸时，先将控制开关逆时针旋转90度至预备跳闸位置，此时红灯闪亮，然后将控制开关逆时针再转动45度至跳闸位置，此时绿灯亮，表计指示到零，最后松开手，控制开关自动顺时针旋转45度至跳闸后位置。

9、发电厂主控室内，电气信号分为事故信号，预告信号和位置信号。

10、值班人员在实际操作前，应先核对设备名称和编号、位置，操作中应认真执行监护制和呼唱制。

11、运行中，若自动励磁调节器不投入，发电机突然甩负荷后，会使带电压升高，使铁芯中的磁通密度增加，导致铁芯损耗增加，温度升高。

12、发电机带上负荷后，三相定子绕组中的电流将合成产生一个旋转磁场，它与转子的磁场同方向、同速度旋转，故称同步。

13、在发电机三相定子电流产对称时，就会产生负序电流，它将形成一个磁场，其转速对转子而言，相对速度是2倍的同步转速。

14、发电机失磁以后转入异步运行，发电机将从系统吸收无功功率，供给转子、定子建立磁场，向系统输出有功功率。

15、变压器的空载损耗其主要部分是铁芯的磁滞损耗和涡流损耗。

第九章《三相交流电路》复习题班级姓名成绩一、填空题（每空1分，共25分）1.三相交流电路是由三个、和的电动势组成三相电源向三相负载供电的电路。

2.三相对称电动势瞬时值的代数和为，有效值的等于零。

3.三相对称负载作星形连接时，线电压有效值是相电压有效值的倍，其相位关系是；线电流和相电流的大小关系是。

4.如三相对称负载采用三角形接线时，其线电压等于倍的相电压；而线电流等于倍的相电流，其相位关系是。

5.对称三相负载作三角形连接时的线电流是作星形连接时线电流的倍，相电流是作星形连接时相电流的倍。

6.三相照明电路负载必须采用接法，中线的作用是。

7.对称三相负载的用功功率的计算公式为，与负载的无关。

负载作三角形连接时的有功功率是星形连接时的有功功率的倍。

8.已知对称三相电源中的u B=220sin(314t-30°○)V，则另两相电压相量为u A= V、u C= V。

9.如果对称三相交流电的相电流为I（安），相电压为U（伏），它们之间的相位差为φ，那么，三相交流电的有功功率应为；三相交流电的无功功率应为，视在功率为。

10、为防止发生触电事件，应注意开关一定要接在上。

此外电器设备还常用两种防护措施，它们是和。

二、选择题（每题3分，共30分）1、一般三相交流发电机的三个线圈中的电动势，正确说法应该是（）A、它们的最大值不同B、它们同时达到最大值C、它们的周期不同D、它们达到最大值的时间依次落后1/3周期2、下列说法正确的是（）A、当负载作星形连接时，必然有中性线。

B、当三相负载越接近对称时，中性线电流越小CD、以上说法都不正确3、某对称三相负载，当接成星形时，三相功率为P，保持电源线电压不变，而将负载改接成三角形，则此时三相功率为（）A、3PB、3PC、PD、1/3 P4、如图1所示，电源采用星形连接法，而负载采用三角形连接法，电源的相电压为220V，各负载相同且阻值都是110 ，下列叙述中正确的是（）A、加在负载上的电压为220VB、电路中的线电流为76/11 AC、电路中的相电流为38/11 AD、电路中的线电流为38/11 A5、三盏规格相同的电灯按图2所示接在三相交流电路中都能正常发光，现将S2断开，则E1、E2将（）A、烧毁其中一个或都烧毁B、都略为增亮些C、都略为变暗些D、不受影响，仍正常发光6、一台三相电动机，每相绕组的额定电压为380V，对称三相电源的线电压为380V，则三相绕组应采用（）A、三角形连接B、星形连接，不接中线C、星形连接，接中性线D、BC均可7、三相对称电源的线电压为380V，对称负载星形连接，没接中性线，若某一相发生短路时，其余各相负载电压为（）A、190VB、220VC、380VD、不确定8、三相对称负载作三角形连接时，相电流是10A，线电流最近的值是（）A、7AB、14AC、17AD、20A9、对称三相四线交流电路中，_________。

电工学期末复习题及答案一、单项选择题：在下列各题中；将唯一正确的答案代码填入括号内1、把图1所示的电路改为图2的电路；其负载电流I1和I2将()。

(a)增大(b)不变(c)减小2、当三相交流发电机的三个绕组接成星形时；若线电压u BC=380sin wt V；则相电压u B=()。

(a)(b)(c)3、在图示电路中；开关S在t=0瞬间闭合；若；则()。

(a)0.6A(b)0.4A(c)0.8A4、两个铁心线圈除了匝数不同(N1>N2)外；其他参数都相同；若将这两个线圈接在同一交流电源上；它们的磁通F1和F2的关系为()。

(a)F1>F2(b)F1<F2(c)F1=F25、三相异步电动机的旋转方向决定于()。

(a)电源电压大小(b)电源频率高低(c)定子电流的相序6、在电动机的继电器接触器控制电路中；零压保护的功能是()。

(a)防止电源电压降低烧坏电动机(b)防止停电后再恢复供电时电动机自行起动(c)实现短路保护7、在中点接地的三相四线制低压供电系统中；为了防止触电事故；对电气设备应采取()措施。

(a)保护接中(接零)线(b)保护接地(c)保护接中线或保护接地8、图1与图2为两个正弦交流等效电路；已知R=9W；R￠=10W；C=F；C￠=F；需施加的正弦信号的角频率w为()。

(a)0.32rad/s(b)0.11rad/s(c)2rda/s9、图示正弦交流电路中；R=XL=10W；欲使电路的功率因数l=0.707；则XC为()。

(a)20W(b)10W(c)5W10、在R；L；C串联电路中；总电压；电流i=10sin(wt+)A；w=1000rad/s；L=1H；则R；C分别为()。

(a)10W；1mF(b)10W；1000mF(c)0.1W；1000mF11、图示正弦交流电路中；Z=(40+j30)W；XC=10W；有效值U2=200V；则总电压有效值U为()。

(a)178.9V(b)226V(c)120V12、在R；L并联的正弦交流电路中；R=40W；XL=30W；电路的无功功率Q=480var；则视在功率S为()。

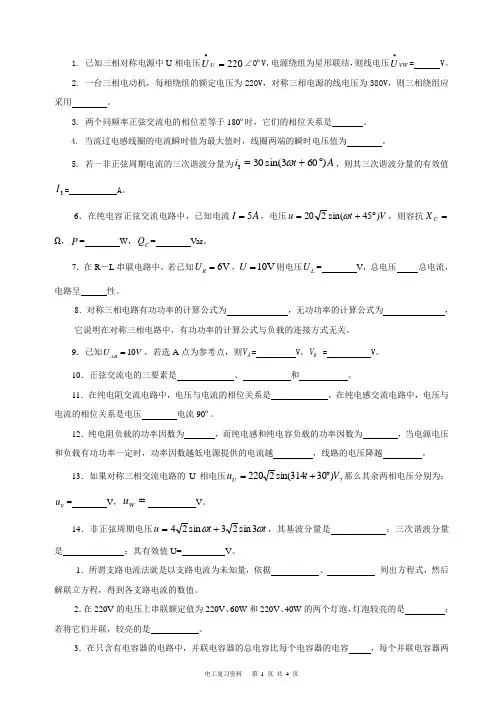

1. 已知三相对称电源中U 相电压220=•U U ∠0ºV ，电源绕组为星形联结，则线电压VW U •= V 。

2. 一台三相电动机，每相绕组的额定电压为220V ，对称三相电源的线电压为380V ，则三相绕组应采用 。

3. 两个同频率正弦交流电的相位差等于180º时，它们的相位关系是 。

4. 当流过电感线圈的电流瞬时值为最大值时，线圈两端的瞬时电压值为 。

5. 若一非正弦周期电流的三次谐波分量为A t i )603sin(303︒+=ω，则其三次谐波分量的有效值3I = A 。

6．在纯电容正弦交流电路中，已知电流A I 5=，电压V t u )45sin(220︒+=ω，则容抗=C X Ω，P = W ，C Q = Var 。

7．在R －L 串联电路中，若已知6V R U =，10V U =则电压L U = V ，总电压 总电流，电路呈 性。

8．对称三相电路有功功率的计算公式为 ，无功功率的计算公式为 ，它说明在对称三相电路中，有功功率的计算公式与负载的连接方式无关。

9．已知V U AB 10=，若选A 点为参考点，则A V = V ，B V = V 。

10．正弦交流电的三要素是 、 和 。

11．在纯电阻交流电路中，电压与电流的相位关系是 ，在纯电感交流电路中，电压与电流的相位关系是电压 电流90º。

12．纯电阻负载的功率因数为 ，而纯电感和纯电容负载的功率因数为 ，当电源电压和负载有功功率一定时，功率因数越低电源提供的电流越 ，线路的电压降越 。

13．如果对称三相交流电路的U 相电压,)30314sin(2220V t u U ︒+=那么其余两相电压分别为：V u = V ，=W u V 。

14．非正弦周期电压t t u ωω3sin 23sin 24+=，其基波分量是 ；三次谐波分量是 ；其有效值U= V 。

1．所谓支路电流法就是以支路电流为未知量，依据 、 列出方程式，然后解联立方程，得到各支路电流的数值。

第3章：三相交流电路-复习要点基本概念：理解对称三相电压概念，理解相电压、相电流和线电压和线电流的概念，理解三相负载对称和不对称的概念，理解三相负电路中电压、电流的对称性概念，掌握三相负载的联接方法，理解三相四线制供电电路中中线的作用，理解三相电路有功功率、视在功率和无功功率的概念。

分析依据和方法：熟练掌握三相对称负载Y 联接和△联接时，线电压与相电压和线电流与相电流的大小及相位关系，以及线、相电压电流的计算；掌握三相不对称负载Y 联接且有中线时，线电流和中线电流的计算；掌握三相电路有功功率、视在功率和无功功率计算。

基本公式：对称三相电压正相序线、相电压关系︒=∙∙30/3AABU U ,︒=∙∙30/3BBCU U ,︒=∙∙30/3CCAUU三相不对称负载Y 联接有中线或三相对称负载无中线时，线、相电压关系︒=∙∙30/3AABUU,︒=∙∙30/3BBCU U,︒=∙∙30/3CCAUU；p l U U 3=,AA AZU I∙∙=,BBBZ UI∙∙=CCC Z UI ∙∙=,C BANI I I I ∙∙∙∙++=(有中线时)三相对称负载△联接时，线、相电流关系︒-=∙∙30/3ABAI I ,︒-=∙∙30/3BCBI I ,︒-=∙∙30/3CA C I I ；p l I I 3=三相负对称载时三相功率l l l l l l I U S I U Q con I U P 3,3,3==ϕ=三相不对称负载时三相功率CA BC AB C B A P P P P P P P P ++=++=,一、填空题：1.三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120°的三相交流电压。

2.三相电源的相序有 正序 和 反序 之分。

3.三相电源相线与中性线之间的电压称为 相电压 。

4.三相电源相线与相线之间的电压称为 线电压 。

5.有中线的三相供电方式称为 三相四线制 。

6.无中线的三相供电方式称为 三相三线制 。

电力系统基础试题及答案试题一1. 电力系统是由哪些基本组成部分构成的？答案：- 发电机组- 输电线路- 变电站- 配电网2. 什么是电力系统的传输和分配？答案：传输指电能从发电厂输送到不同地区的过程，而分配指将电能分配给最终用户的过程。

3. 什么是电力负荷？答案：电力负荷是指电力系统上设备、机械和消费者所使用的电能。

4. 请列出电力系统的三种主要电网类型。

答案：- 交流电网（AC）- 直流电网（DC）- 混合电网（Hybrid）试题二1. 请解释电力系统中的三相交流电是如何工作的。

答案：三相交流电是由三根相位相差120度的交流电线组成的系统。

在这个系统中，电流和电压沿着三条线相互交叉流动，这种交替的流动产生了稳定的电力供应。

2. 请解释电力系统中的发电机组。

答案：发电机组是将机械能转化为电能的设备。

它通常由发电机和发动机组成，发动机提供机械能，而发电机则将机械能转化为电能。

3. 当电力负荷增加时，电力系统的哪个组成部分会自动调节以满足需求？答案：变电站是电力系统中能自动调节电力输出以满足负荷需求的组成部分。

当电力负荷增加，变电站会增加输出电压和电流，以满足负荷需求。

试题三1. 什么是电力系统的黑启动？答案：电力系统的黑启动指在整个系统发生大面积停电后，重新启动电力系统的过程。

2. 什么是电力系统的故障？答案：电力系统的故障指电力系统中出现的电力供应中断、电气设备损坏或其他异常情况。

3. 请解释电力系统中的保护装置的作用。

答案：保护装置在电力系统中起到监测、检测和隔离故障的作用。

当电力系统中出现过载、短路或其他异常情况时，保护装置会自动切断电力供应，以保护设备和人员的安全。

以上是电力系统基础试题及答案。

请根据需要进行学习和复习。

交流部分习题一．判断题（正确的打“√”，错误的打“×”）1．两个无源元件串联在正弦交流电路中，若总电压小于其中一个元件的电压值，则其中必有一个为电感性元件，另一个为电容性元件。

（）2．在对称三相电路中，三相总功率为每相功率的三倍。

（）3．铁磁性物质的磁导率比非铁磁性物质的磁导率高。

（）4．阻抗串联后，总阻抗的模必大于每个阻抗模。

（）5．提高功率因数时，并联的电容越大，功率因数也就越高。

（）6．在串联谐振电路中，谐振频率与电阻、电感、电容的大小都有关系。

（）7．在交流电路中，电容的容抗及电感的感抗与频率都有关系。

（）8．对称三相四线制电路中，中线电流为0。

（）9．无功功率表明了电容或电感与电源进行能量交换的规模。

（）10．在电机等各种铁磁元件中有铁心的作用是用较小的励磁电流产生足够大的磁感应强度。

（）11．磁阻表示磁路对磁通具有阻碍作用。

（）12．三相电路中的中性线（干线）内可以接入熔断器或刀闸开关。

（）13．提高功率因数时可以无限制地并联电容。

（）14．并联电容提高功率因数，负载的电流、有功功率等都发生了变化。

（）二．选择题1．在阻抗Z1、Z2、Z3串联电路中，以下各式中错误的是（）。

（A）P=P1+P2+P3（B）U=U1+U2+U3（C）Q=Q1+Q2+Q32．在R、L、C串联电路中，当X L>X C时电路呈电感性，即电流（）于总电压。

（A）超前（B）滞后（C）同相3.已知某电路的电压相量∙U=141∠450V，电流相量∙I=5∠-450A，则电路的有功功率P为（）。

（A）705W （B）0W （C）500W4．若i1=32sinωt A, i2=42sin(ωt＋900 )A,则电流 i=i1+i2的有效值为（）（A）7A （B）5A （C）1A5. 在正弦交流电路中，容性元件的电压与电流相位差为（ ）。

（A ）0～900 （B ）-900～0 （C ）-900～9006. 已 知 某 三 相 四 线 制 电 路 的 线 电 压 V U 0B A 13380=∠ ，V U 0CB 107380=-∠ ， V U 0AC 133380=∠ ，当 t = 12 s 时，三 个 相 电 压 之 和 为 ( )。

总复习题（基本知识部分）（模具班不考数字电子电路）复习书本每章的习题中老师讲过的题目。

理解题目内容及能举一反三。

第1章直流电路一填空题1）电路主要由__电源_____、__负载_____、_开关______、_电线______四个基本部分组成。

2）电流是由电荷的定向移动而_____形成的，大小用_I______表示。

3）电压的实际方向是由_高_____电位指向__低_____电位。

4）单位换算：6mA = __6*10-3___ A ; 0.08A =80000___ µ A ; 0.05 V = _50____ mV ; 10V = _0.01____ kV。

5）选定电压参考方向以后，如果计算出的电压值为正，说明电压实际方向与参考方向_相同______；如果电压值为负，电压实际方向与参考方向_相反______。

6）题图所示电路中，U = __2_____ V。

7）题图所示电路中，I = ___2____ A。

第6题第7题8）一个“220V 40W ”的灯泡，其额定电流为__0.182A_____，电阻为_1209______。

P=UI 9）1度电可供“220V 40W”的灯泡正常发光的时间为_25______ h。

10）电路的运行状态一般分为_______、_______、_______。

11）理想电压源又称为恒压源，它的端电压是______的。

（选“变化”或“不变”）流过它的电流由______来决定。

实际的电压源总有内阻，因此实际的电压源可以用______与______串联的组合模型来表示。

12）理想电流源又称为恒流源，它输出的电流是______的。

（选“变化”或“不变”）恒流源的端电压由______来决定。

实际的电流源也有内阻，因此实际的电流源可以用恒流源与电阻______（选“串联”或“并联”）的组合模型来表示。

13）题图所示电路中，I =_______ A。

14）题图中，共有______条支路，______个节点，______条回路，______个网孔。

第4章 三相电路 复习练习题一、填空题1. 三相对称电压就是三个频率 相同 、幅值 相等 、相位互差 120° 的三相交流电压。

2. 三相电源相线与中性线之间的电压称为 相电压 。

3. 三相电源相线与相线之间的电压称为 线电压 。

4.有中线的三相供电方式称为 三相四线制 。

5.无中线的三相供电方式称为 三相三线制 。

6.在三相四线制的照明电路中，相电压是 220 V ，线电压是 380 V 。

（220、380）7.在三相四线制电源中，线电压等于相电压的倍 3 ，相位比相电压 超前30o。

8.三相四线制电源中，线电流与相电流 相等 。

9. 三相对称负载三角形电路中，线电压与相电压 相等 。

10.三相对称负载三角形电路中，线电流大小为相电流大小的 3倍、线电流比相应的相电流 滞后30o。

11.在三相对称负载三角形连接的电路中，线电压为220V ，每相电阻均为110Ω，则相电流 2A ，线电流 23A 。

12.对称三相电路Y 形连接，若相电压为()οω60sin 220-=t u A V ，则线电压=AB u ()ο-ω30t 380sin V 。

13.在对称三相电路中，已知电源线电压有效值为380V ，若负载作星形联接，负载相电压为220；若负载作三角形联接，负载相电压为380。

14. 对称三相电路的有功功率ϕcos 3l l I U P =，其中φ角为 相电压 与 相电流 的夹角。

二、选择题1．下列结论中错误的是。

A A.当负载作Y 联接时，必须有中线。

B.当三相负载越接近对称时，中线电流就越小。

C.当负载作Y 联接时，线电流必等于相电流。

2．下列结论中错误的是。

AA.当负载作△联接时，线电流为相电流的3倍。

B.当三相负载越接近对称时，中线电流就越小。

C.当负载作Y 联接时，线电流必等于相电流。

3．下列结论中正确的是。

AA. 当三相负载越接近对称时，中线电流就越小。

B.当负载作△联接时，线电流为相电流的3倍。

交流电部分单一参数交流电路3-3-1 在图3-3-13所示的电路中，正弦电压u 1与电流i 1的相位有怎样的关系?[答]设i 1' =－i 1，则i 1'的参考方向与u 1的参考方向一致(关联参考方向)，在此条件下，电感元件上电压u 1的相位超前于电流90°。

由于i 1'与i 1反相，作相量图如图3-3-14所示，可知u 1滞后于i 190°。

图3-3-13 图3-3-143-3-2 在图3-3-15所示的电路中，当交流电压u 的有效值不变，频率增高时，电阻元件、电感元件、电容元件上的电流将如何变化？[答]当交流电的频率增高时，电阻不变，感抗增大，容抗减小，故电阻元件上的电流不变，电感元件上电流减小，电容元件上电流增大。

图3-3-153-3-3 解答上题的根据是否是：在正弦交流电路中, 频率越高则电感越大，电容越小, 而电阻不变 ?[答]不对，在正弦交流电路中，频率越高则感抗越大，容抗越小。

而不是电感越大，电容越小。

3-3-2RLC 串联电路3-4-1 在RLC 串联电路中，已知阻抗为10Ω，电阻为6Ω，感抗为20Ω，试问容抗可能为多大?[答] 容抗可能为12Ω或28Ω 。

3-4-3 正弦交流电路如图3-4-10所示，电源频率一定，U 和R 不变，试问当电容C 的值增加时，该支路消耗的功率将如何变化?[答] 当电容C 的值增加时，容抗减小。

因R不变，故电路的阻抗减小，电流增大，该支路消耗的功率Ｐ＝Ｉ２Ｒ将增大。

3-4-4 在ＲＬＣ串联电路中，当Ｌ＞Ｃ 时，电流的相位是否一定滞后于总电压？[答] 不，电流的相位是否滞后于总电压决定于ＸＬ与ＸＣ的大小，而不决定于Ｌ与Ｃ的大小 。

图3-4-10 题3-4-3的电[例3-4-2] 已知某继电器的电阻为2k Ω，电感为43.3H ，接于380V 的工频交流电源上。

试求通过线圈的电流及电流与外加电压的相位差。

[解] 这是RL 串联电路，可看成是X C =0的RLC 串联电路，其电路图如图3-4-6(a)所示。

电工技术复习题电工技术复习题一、是非题1．电路由电源、负载和导线三部分组成。

（×）█2．辅助设备的作用是把电源和负载连接起来，形成闭合回路．并完成对电路的控制。

（？）3．蓄电池在电路中必是电源．总是把化学能转换成电能。

（×）4．额定电压为220V ，额定功率为100W 的用电设备。

当实际电压为110V 时．负载实际功率是50W 。

（√ ）5．在电源电压不变的条件下电压不变的条件下．电路的电阻减小，就是负载减小；电路的电阻增大，就是负载增大。

( × )6．电阻串联时，阻值大的电阻分得的电压大．阻值小的电阻分得的电压小．但通过的电流是一样的。

( √ )7．要扩大电流表的量程，应串联一个适当阻值的电阻。

(×)8．一根粗细均匀的电阻丝．其阻值为4Ω．将其等分两段．再并联使用．等效电阻是2Ω。

( × )9．通过电阻的并联可以达到分流的目的．电阻越大．分流作用越显著。

(×)lO ．电路中某一点的电位具有相对性．只有参考点确定后．该点的电位值才能确定。

( √ )11．电路中两点间的电压具有相对性，当参考点变化时．两点间的电压将随之发生变化。

( × )12．如果电路中某两点的电位都很高．则该两点问的电压也很大。

( × )13．电流的参考方向，可能是电流的实际方向．也可能与实际方向相反。

( √ )14．利用基尔霍夫第一定律列写结点电流方程时，必须已知支路电流的实际方向。

（ × ）15．利用基尔霍夫第二定律列写回路电压方程时，所设的回路绕行方向不同会影响计算结果的大小。

（ × ）16，无法用串并联电路方法及欧姆定律求解的电路称为复杂电路。

( √ )17．理想电压源的外特性是一条平行于横轴的直线。

( √ )18．理想电压源与理想电流源之闻可以进行等效变换。

( × )19．电流源I =5A ，R s=1Ω，可以与U=10V ，R o=1Ω的电压源进行等效变换．（ × ）二、选择题1．下列设备中，其中( )一定是电源。

复 习 题一、填空题.1、使用万用表电阻档测量，选好档位之后须先 。

2、在三相四线制供电系统中，相线与中线之间的电压称为__ ____，我国规定为_ _ _Ｖ；相线与相线之间的电压称为__ __，我国规定为___ __Ｖ。

3、熔断器主要用于 保护，与被保护电路 连接。

4、电路有三种工作状态，分别是 、 、 。

5、基尔霍夫电压定律是6、三相交流电线电压与相电压之间的关系是：线电压大小是相电压的倍，线电压的相位超前相应的相电压 。

7、电流流经人体最危险的路径是：8、携带式电气设备的绝缘电阻不低于9、某三相异步电动机的电源频率为50Hz,额定转速为1440r/min ，该电动机的磁极对数为10、若接法为Y 的三相电源，其线电压Ul=380V ,则相电压Up= V ，若接法为Δ的三相电源，其线电压U l =380V ,则相电压U p = V 。

11、日常生活中的照明线路是三相四线制，相电压为 V ，线电压为 V ，频率为 HZ 。

12、在潮湿环境中，对线缆的绝缘电阻值为不低于每伏工作电压 Ω13、干燥条件下，对线缆的绝缘电阻值为不低于每伏工作电压 Ω14、电阻、电感、电容3个元件串联交流电路，若电阻、电感、电容元件电压有有效值分别为U 1 = 3V ，U 2 = 8V ，U 3 = 4V ，则交流电路两端电压有效值U 为V 。

15、三相交流电路是由三个频率相同， 相等， 的正弦电动势组成的电路。

16、电路是电流通过的闭合路径。

电路一般由 、 、 等组成。

17、某线圈的L=0.5H ，电源频率为50 HZ ，则其感抗值X L = Ω；18、若触电者有呼吸无心跳，应采用 法正确进行就地抢救。

19、保护电器分别起 ， 、 作用。

20、2只电阻串联时，阻值为10欧，并联时为2.5欧，则两只电阻分别为 欧和 欧21、基尔霍夫第一定律指出：流入（或流出）任一节点的各电流的 。

基尔霍夫第二定律指出：对任一回路，沿任一方向绕行一周，各 的代数和等于 的代数和。
