三极管工作状态习题

一、填空题1．射极输出器的主要特点是电压放大倍数小于而接近于1， 输入电阻高 、 输出电阻低 。

2．三极管的偏置情况为 发射结正向偏置，集电结反向偏置 时，三极管处于饱和状态。

3．射极输出器可以用作多级放大器的输入级，是因为射极输出器的 输入电阻高 。

4．射极输出器可以用作多级放大器的输出级，是因为射极输出器的 输出电阻低 。

5．常用的静态工作点稳定的电路为 分压式偏置放大 电路。

6．为使电压放大电路中的三极管能正常工作，必须选择合适的 静态工作点 。

7．三极管放大电路静态分析就是要计算静态工作点，即计算 I B 、 I C 、 U CE 三个值。

8．共集放大电路（射极输出器）的 集电极 极是输入、输出回路公共端。

9．共集放大电路（射极输出器）是因为信号从 发射极 极输出而得名。

（）10．射极输出器又称为电压跟随器，是因为其电压放大倍数 电压放大倍数接近于1 。

11．画放大电路的直流通路时，电路中的电容应 断开 。

12．画放大电路的交流通路时，电路中的电容应 短路 。

13．若静态工作点选得过高，容易产生 饱和 失真。

14．若静态工作点选得过低，容易产生 截止 失真。

15．放大电路有交流信号时的状态称为 动态 。

16．当 输入信号为零 时，放大电路的工作状态称为静态。

17．当 输入信号不为零 时，放大电路的工作状态称为动态。

18．放大电路的静态分析方法有 估算法 、 图解法 。

19．放大电路的动态分析方法有 微变等效电路法 、 图解法 。

20．放大电路输出信号的能量来自 直流电源 。

二、选择题1、在图示电路中，已知U C C ＝12V ，晶体管的＝100，'b R ＝100k Ω。

当i U ＝0V 时，测得U B E ＝0.7V ，若要基极电流I B ＝20μA ，则R W 为 k Ω。

AA. 465B. 565C.400D.3002.在图示电路中，已知U C C ＝12V ，晶体管的＝100，若测得I B ＝20μA ，U C E ＝6V ，则R c ＝ k Ω。

二极管三极管练习题一、选择题1. 二极管的主要功能是：A. 放大信号B. 开关电路C. 电压稳定D. 电流放大2. 二极管的PN结在正向偏置时，其特性是：A. 电阻增大B. 电阻减小C. 电流增大D. 电流减小A. 半导体器件B. 电子元件C. 电阻元件D. 电容元件4. 三极管中的基极、发射极和集电极分别对应：A. 输入端、输出端、控制端B. 控制端、输出端、输入端C. 输入端、控制端、输出端D. 输出端、输入端、控制端5. 三极管工作在放大状态时，其集电极电流与基极电流的关系是：A. 集电极电流等于基极电流B. 集电极电流小于基极电流C. 集电极电流大于基极电流D. 集电极电流与基极电流无关二、填空题1. 二极管正向导通的条件是______。

2. 三极管放大电路中，基极电压比发射极电压______。

3. 三极管在放大状态时，______电流控制______电流。

4. 二极管的伏安特性曲线在______区域内表示正向导通。

三、判断题1. 二极管在反向偏置时，电流会迅速增大。

（）2. 三极管工作在饱和状态时，基极电压高于发射极电压。

（）3. 二极管具有单向导电性，可以用来实现整流功能。

（）4. 三极管放大电路中，集电极电流与基极电流成反比关系。

（）四、简答题1. 简述二极管的主要特性。

2. 简述三极管的三种工作状态及其特点。

3. 解释什么是三极管的放大作用。

4. 简述二极管整流电路的工作原理。

五、计算题1. 已知二极管正向压降为0.7V，正向电流为10mA，求二极管的正向电阻。

2. 一个三极管放大电路中，基极电流为1mA，集电极电流为10mA，求电流放大倍数。

3. 在一个简单的放大电路中，输入信号电压为1V，输出信号电压为10V，求电压放大倍数。

六、分析题1. 分析二极管在电路中的作用，并举例说明其在实际应用中的几个典型应用。

2. 分析三极管在不同工作状态下的电流和电压关系，并解释为什么三极管能够实现信号放大。

§2.3 双极性晶体三极管综合习题1与答案考核内容1．掌握三极管的图形符号、文字符号、输入和输出特性。

2．掌握三极管的电流分配关系及放大原理。

双极性晶体三极管综合习题1一、填空题1、晶体三极管（Transistor）是晶体管电子电路的核心器件，具有电流放大和开关作用。

在模拟电子电路中，它起放大作用；在脉冲和数字电路中，它起开关作用，逻辑门电路中的三极管则工作在截止状态和饱和状态。

2、晶体三极管是一个三端器件，根据其构造的不同，大体上可分双极型晶体管BJT（Bipolar Junction Transistor）和场效应管FET（Field Effect Transistor）。

3、双极晶体管（BJT）是一种电流控制器件，“双极”的含义是指其工作时电子和空穴这两种载流子都同时参与导电。

双极结型晶体管（Bipolar Junction Transistor—BJT）又称为半导体三极管。

4、场效应管（FET）是电压控制型元件，利用场效应原理工作的晶体管，具有输入阻抗高，热稳定性好，抗辐射能力较强，集成度较高特点。

5、场效应晶体管又包含两种主要类型：结型场效应管（Junction FET，缩写为JFET)和金属-氧化物半导体场效应管（Metal-Oxide Semiconductor FET，缩写为MOS-FET）。

其中，MOS管还分为增强型和耗尽型两种。

与BJT不同的是，FET只由一种载流子（多数载流子）参与导电，因此场效应管也称为单极型晶体管。

*6、场效应晶体管的三个极，分别是源极（Source）、栅极（Gate）和漏极（Drain）。

7、双极晶体管（BJT）是由两个相距很近的PN结，通过一定的工艺制作成的一种半导体器件，即半导体三极管，又称为晶体三极管。

8、晶体三极管两个PN结两个PN结，一个PN结为发射结，另一个PN结为集电结。

将发射极与基极之间的PN 结称为发射结；集电极与基极之间的PN结称为集电结。

晶体三极管与单级低频小信号放大器 章节练习（2015.6）一、判断题（对的打“√”，错的打“×” ）1、为使三极管处于放大工作状态，其发射结应加反向电压，集电结应加正向电压；（ ）2、无论是哪种三极管，当处于放大工作状态时，b 极电位总是高于e 极电位，c 极电位也总是高于b 极电位；（ ）3、三极管的发射区和集电区是由同一种类半导体（N 型或P 型）构成的，所以e 极和c 极可以互换使用；（ ）4、三极管的穿透电流I CEO 的大小不随温度而变化；（ ）5、三极管的电流放大系数β随温度的变化而变化，温度升高，β减小；（ ）6、对于NPN 型三极管，当V BE ﹥0时，V BE ﹥V CE ，则该管的工作状态是饱和状态；（ ）7、已知某三极管的发射极电流I E ＝1.36mA ，集电极电流I C ＝1.33mA ，则基极电流I B ＝30μA ；（ ）8、某三极管的I B ＝10μA 时，I C ＝0.44mA ；当I B ＝20μA 时，I C ＝0.89mA ，则它的电流放大系数β＝45；9、三极管无论工作在何种工作状态，电流I E ＝I B ＋I C ＝（1＋β）I B 总是成立；（ ）10、由于三极管的核心是两个互相联系的PN 结，因此可以用两个背靠背连接的二极管替换；（ ）11、三极管是一种电流控制器件；（ ） 12、同一只三极管的β和β数值上很接近，在应用时可相互代替；（ ）13、共发射极放大器的输出电压信号和输入电压信号反相；（ ） 14、交流放大电路之所以能实现小信号放大，是由于三极管提供了较大的输出信号能量；（ ） 15、放大器的静态工作点一经设定后，不会受外界因素的影响；（ ） 16、在单管放大电路中，若V G 不变，只要改变集电极电阻R C 的值就可改变集电极电流I C 的值；（ ）17、三极管放大电路工作时，电路中同时存在直流分量和交流分量，直流分量用来表示静态工作点，交流分量用来表示信号的变化情况；（ ）二、选择题1、万用表测得一PNP 型三极管三极电位分别有V C =3.3V ，V E =3V ，V B =3.7V ，则该管工作在（ ）A ．饱和区B ．截止区C ．放大区D ．击穿区 2、测得某三极管三个极在放大电路中的对地电压分别为6V 、4V 、3.3V ， 则该三极管是（ ）A ．硅材料的NPN 管B ．硅材料的PNP 管C ．锗材料的NPN 管D ．锗材料的PNP 管3、三极管放大器设置合适的静态工作点，以保证放大信号时，三极管（ ） A ．发射结为反向偏置 B ．集电结为正向偏置 C ．始终工作在放大区4、在共发射极单管低频电压放大电路中，输出电压可表示为（ ） A ．0c c v i R = B ．0c c v i R =- C ．0c c v I R = D ．0c c v I R =-5.已知工作在放大区的某硅晶体三极管的三个电极电位如题5图所示，则a 、b 、c 三个电极分别为( )A 、集电极、发射极、基极B 、集电极、基极、发射极C 、发射极、集电极、基极D 、基极、集电极、发射极 6、采用分压式偏置电路可以（ ）。

三极管复习题及答案三极管是电子技术中常用的一种器件，广泛应用于放大、开关和稳压等电路中。

它由三个掺杂不同材料的半导体区域组成，分别是基区、发射区和集电区。

三极管的工作原理是基于PN结的导电特性，通过控制基区的电流来控制发射区和集电区之间的电流。

在学习三极管的过程中，我们需要通过复习题来巩固所学的知识。

下面是一些常见的三极管复习题及其答案，希望对大家的学习有所帮助。

1. 什么是三极管的放大倍数？答：三极管的放大倍数是指集电极电流变化与基极电流变化之间的比值。

一般用β表示，也叫做电流放大倍数或直流放大倍数。

2. 三极管的三个区域分别是什么？答：三极管的三个区域分别是基区、发射区和集电区。

其中，基区位于发射区和集电区之间，发射区连接基区和集电区。

3. 三极管的工作原理是什么？答：三极管的工作原理是基于PN结的导电特性。

当基极电流为零时，三极管处于截止状态，没有集电极电流。

当基极电流大于零时，三极管处于饱和状态，有较大的集电极电流。

4. 什么是共射放大电路？答：共射放大电路是一种常见的三极管放大电路，也是最常用的一种。

在共射放大电路中，输入信号与基极之间串联，输出信号与集电极之间并联。

5. 三极管的工作状态有哪些？答：三极管的工作状态分为截止状态、饱和状态和放大状态。

截止状态下，三极管的集电极电流为零；饱和状态下，三极管的集电极电流较大；放大状态下，三极管的集电极电流受到基极电流的控制。

6. 三极管的常见应用有哪些？答：三极管在电子技术中有广泛的应用。

它可以用于放大电路、开关电路、振荡电路、稳压电路等。

例如，三极管可以用于放大音频信号，使得声音更加清晰；它还可以用于开关电路，控制其他器件的开关状态。

通过对这些复习题的学习，我们可以更好地理解和掌握三极管的工作原理和应用。

同时，我们也要多做一些实际的电路设计和调试，加深对三极管的理解。

当然，除了以上的复习题，还有很多其他的问题和知识点需要我们去学习和掌握。

第二章自我检测题参考答案一、填空题1.三极管用来放大时，应使发射结处于正向偏置，集电结处于反向偏置。

2.型号为3CG4D的三极管是PNP型高频小功率管。

3.温度升高时，三极管的电流放大系数β增大，反向饱和电流I CBO增大，正向结电压U BE下降。

4. 有两只三极管：A管β=200，I CEO=200μA；B管β=80，I CEO=10μA，其他参数大致相同，一般应选B管。

5.共射基本电路电压放大倍数为负值，说明输出信号与输入信号相位相差180o。

6.放大电路未输入信号时的状态称为静态，其在特性曲线上的点称为静态工作点；有输入信号时的状态称为动态，动态工作点移动的轨迹称为交流负载线。

7.在放大电路的下限截止频率处，幅度的放大倍数为中频处的0.707倍，这主要是由电路的频率失真引起的。

8.场效应晶体管是通过改变栅源电压来改变漏极电流（输出电流），所以它是一个电压控制电流源（或电压控制）器件。

二、判断题1.由于放大的是变化量，所以在输入直流信号时，任何放大电路的输出量都没有变化。

（×）提示：直接耦合放大电路就有变化。

2.阻容耦合多级放大电路的点相互独立，（√）它只能放大交流信号。

（√）3.放大电路中各电量的交流成分是由交流信号源提供的。

（×）提示：增加的幅度所需能量是由直流电源提供的。

4.通常，JFET在漏极与源极互换时，仍有正常放大作用。

（√）三、选择题1.测得某放大电路中三极管三个管脚对地电压分别为U1=2V，U2=6V，U3=2.7V，则三极管三个电极为（B）。

A.①管脚为发射极，②管脚为基极，③管脚为集电极；B.①管脚为发射极，②管脚为集电极，③管脚为基极；C.①管脚为集电极，②管脚为基极，③管脚为发射极；D. ①管脚为发射极，②管脚为集电极，③管脚为基极。

2.在共射基本放大电路中，集电极电阻R C的作用是（C）。

A.放大电流B.调节I BQC.防止输出信号交流对地短，把放大了的电流转换成电压。

3极管的三种工作状态判断例题及解析
三极管有三个工作状态：截止状态、放大状态和饱和状态。

以下是一些判断三极管工作状态的例题及解析：
例题1：
题目：已知某晶体管处于放大状态，测得其三个电极的电位分别为6V、9V 和，则9V电位的电极应为（）。

A. 基极
B. 集电极
C. 发射极
解析：根据三极管放大电路的特点，基极电位处于两个集电极电位之间，且基极电位比发射极电位高左右。

根据给定的电位值，可以判断出6V为发射极电位，为基极电位，剩下的9V则为集电极电位。

因此，正确答案是B. 集电极。

例题2：
题目：已知某晶体管处于饱和状态，测得其三个电极的电位分别为、和，则电位的电极应为（）。

A. 基极
B. 集电极
C. 发射极
解析：根据三极管饱和状态的特点，基极电位与集电极电位接近或相等，且均高于发射极电位。

根据给定的电位值，可以判断出为发射极电位，为基极电位，剩下的则为集电极电位。

因此，正确答案是B. 集电极。

例题3：
题目：已知某晶体管处于截止状态，测得其三个电极的电位分别为5V、0V 和5V，则0V电位的电极应为（）。

A. 基极
B. 集电极
C. 发射极
解析：根据三极管截止状态的特点，基极电位和集电极电位均为高电位，而发射极电位为低电位。

根据给定的电位值，可以判断出5V为两个集电极电位中的一个，而另一个5V则为基极电位，剩下的0V则为发射极电位。

因此，正确答案是C. 发射极。

电工与电子技术习题（下）1-1 电路如图1-1所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计，试画出输出电压o u 的波形。

1-2 电路如图1-2所示，已知输入电压t u i ωsin 10=V ，电动势5=S U V ，二极管正向压降忽略不计。

试画出输出电压o u 的波形。

图1-1 题1-1 图1-2 题1-21-3 试判别图1-3电路中的二极管是导通还是截止？并计算输出电压0U 。

1-4 在图1-4电路中，已知输入电压t u i ωsin 10=V ，稳压管U Z =5V ，二极管正向压降忽略不计，且R L >>R ，试画出输出电压o u 的波形。

图1-3 题1-3 图1-4 题1-41-5 写出三极管的三种工作状态，并说明在三种状态下发射结、集电结的偏置状况。

1-6 今测得放大电路中一三极管的各极对地电位分别为-1V ，-1.3V ，-6V ，试判别三极管的三个电极，并说明是硅管还是锗管，是NPN 型还是PNP 型。

1-1 已知放大电路中一三极管各极对地电位分别为4.2V ，3.5V ，9.6V ，试判别管子的类型、管子的三个电极，并说明是硅管还是锗管。

1-8 在电路中测得各三极管的三个电极对地电位如图1-5所示，其中NPN 型为硅管，PNP 型为锗管，判断各三极管的工作状态。

图1-5 题1-82-1 已知放大器如图1-1所示，E C =12 V , R B1=30K, R B2=10K, R C =3K, R F =390Ω, R E =3K, R L =3K,β=50求：(1).静态工作点；(2).画出微变等效电路；(3).电压放大倍数；(4).放大器的输入电阻；(5).放大器的输出电阻。

2-2 在图2-2的放大电路中,已知E C =15 V , R C =5K, R L =5K, R B =500K, β=50求(1).估算静态工作点；(2).晶体管的输入电阻; (3). 画出微变等效电路； (4). 总的放大倍数2-3 放大电路如图2-3所示,晶体管的β=50, E C =12 V , R C =2.5K, R E =1.5K,R B1=36K, R B2=12K, 求(1).估算放大电路的静态工作点；(2). 画出微变等效电路； (3).输出端未接负载电阻时的电压放大倍数；(4). 输出端接负载电阻R L =2.5K 时的电压放大倍数。

电子线路单元测试题（三极管部分）根据湖北技能高考考纲命题 2017年秋一判断题：（每题2分，共46分）1.晶体三极管的集电极和发射极不可互换使用。

（）2.晶体三极管工作在放大状态的条件是：集电结反偏，发射结正偏。

（）3.三极管按半导体材料分为NPN型和PNP型。

（）4.晶体三极管工作在放大状态时，如同开关闭合。

（）5.三极管相当于两个反接的二极管，所以任何一极断开后还可以作为二极管使用。

（）6晶体三极管具有两个PN结，二极管具有一个PN结，因此可以把两个二极管反向连接起来当作一只三极管使用（）7.放大状态，饱和状态，截止状态称为晶体三极管的三种工作状态。

（）8. NPN型三极管是由硅材料制成的。

（）9. NPN型三极管工作在放大状态，三个极的电位必须符合不等式UC >UB>UE（）10.三极管具有三个极，分别为：基极 (B)，集电极(C)，发射极(E)。

（）11.β称为交流电流放大系数，它表示三极管放大交流电流的能力（）12三极管的电流放大作用指的是在一定条件下流过集电极电流IC 是基极电流IB的若干倍.（）13.有人用直流电压表测量某放大状态的晶体管的UBE=0.3V，则判断为硅型三极管。

（）14. 三极管的β值,在电路中一般取30到80为宜。

（）15.三极管是一种电压控制器件，场效应管是一种电流控制器件。

（）16.三极管中电流分配关系是：IE =IC+IB（）17.三极管构成的放大电路有：放大、饱和、截止三种连接形式。

（）18. 三极管极间正向饱和电流随温度而改变。

（）19.场效应管具有热稳定性好、输入电阻高、易集成、成本低等优点。

（）20.三极管极间反向饱和电流随温度而改变。

（）21.β称为直流电流放大系数，它表示三极管放大直流电流的能力（）22. 三极管构成的放大电路有三种组态为：共发射极组态、共集电极组态和共基极组态. （）23. 三极管中电流分配关系是：发射极电压等于基极电压和集电极电压之和. （）二选择题：（每题2分，共54分）1.实现晶体三极管放大的条件是（）A. 发射极，集电结均反偏B. 发射结正偏，集电结反偏C. 发射结，集电结均正偏Ｄ. 发射结反偏，集电结正偏2.满足△IC=β△IB的关系时，三极管一定工作在（）A.截止区B.放大区Ｃ.饱和区Ｄ.以上都可以3.测得三极管ib=30μA时ic=2.4mA而ib=40μA时ic=3mA，则该管的交流电流放大系数β为（）A. 60B. .75 C 80 Ｄ.1004.有a ,b两只三极管，a管β=120 、ICEO=200mA, b管β=50 、ICEO=5mA，其它参数相同，应选用（）管比较合适A.aB.b Ｃ.a 、b同样适合Ｄ. a 、b都不适合5.测得工作在放大状态的某三极管两个电极电流如图，那么，第三个电极的电流大小、方向和管脚自左至右顺序分别为：（）A.0.03mA 流进三极管 c、e、bB.0.03mA 流出三极管 c、e、bC.0.03mA 流进三极管 e、c、bD.0.03mA 流出三极管 e、c、b6.测得电路中晶体三极管各电极相对于地的电位如图，从而可判断该晶体管工作在（）A.饱和状态B.放大状态C.倒置状态Ｄ.截止状态7.测得电路中晶体管各极相对于某一参考点的电位如图，该晶体管工作在（）A. 倒置状态B. 饱和状态C. 放大状态Ｄ.截止状态8.NPN型晶体管工作在放大状态，三个极电位的关系是（）。

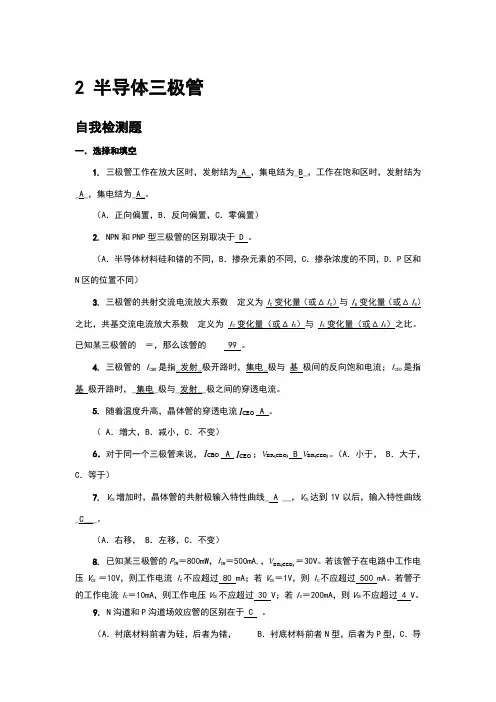

2 半导体三极管自我检测题一．选择和填空1. 三极管工作在放大区时，发射结为_A_，集电结为_B_，工作在饱和区时，发射结为_A_，集电结为_A_。

（A ．正向偏置，B ．反向偏置，C ．零偏置） 2. NPN 和PNP 型三极管的区别取决于 D 。

（A ．半导体材料硅和锗的不同，B ．掺杂元素的不同，C ．掺杂浓度的不同，D ．P 区和N 区的位置不同）3. 三极管的共射交流电流放大系数定义为I C 变化量（或ΔI C ）与I B 变化量（或ΔI B ）之比，共基交流电流放大系数定义为I C 变化量（或ΔI C ）与I E 变化量（或ΔI E ）之比。

已知某三极管的＝，那么该管的99 。

4. 三极管的I CBO 是指_发射_极开路时，集电_极与 基 极间的反向饱和电流；I CEO 是指基 极开路时，_集电_极与_发射__极之间的穿透电流。

5. 随着温度升高，晶体管的穿透电流CEO I A 。

（ A ．增大，B ．减小，C ．不变）6．对于同一个三极管来说，CBO I A CEO I ；BR(CBO)V B BR(CEO)V 。

（A ．小于， B ．大于，C ．等于）7. V CE 增加时，晶体管的共射极输入特性曲线_ A __，V CE 达到1V 以后，输入特性曲线_C___。

（A ．右移， B ．左移，C ．不变）8. 已知某三极管的P CM ＝800mW ，I CM ＝500mA,，BR(CEO)V ＝30V 。

若该管子在电路中工作电压V CE ＝10V ，则工作电流I C 不应超过 80 mA ；若V CE ＝1V ，则I C 不应超过 500 mA 。

若管子的工作电流I C ＝10mA ，则工作电压V CE 不应超过 30 V ；若I C ＝200mA ，则V CE 不应超过 4 V 。

9. N 沟道和P 沟道场效应管的区别在于 C 。

（A ．衬底材料前者为硅，后者为锗， B ．衬底材料前者N 型，后者为P 型，C ．导电沟道中载流子前者为电子，后者为空穴）10. 场效应管栅极的静态输入电流比双极型晶体管基极的静态输入电流小；绝缘栅型场效应管栅极的静态输入电流比结型场效应管的小。
