二次元影像测量仪测评【引言】二次元影像测量仪（2D VMS）是近年来兴起的一种先进测量技术，它以高精度、高效率和非接触测量为特点。

二次元影像测量仪广泛应用于制造业、材料科学、文物保护等领域。

本文将就二次元影像测量仪进行全面评估，并探讨其在测量领域的应用前景。

【1. 二次元影像测量仪的原理】二次元影像测量仪基于图像处理和计算机视觉技术，通过摄像设备获取待测物体的影像数据，然后利用图像处理算法对图像进行分析和测量。

这种测量方式能够实现高精度的几何形状、尺寸和表面特征的测量，并且具有非接触、无标定、自动化等优势。

【2. 二次元影像测量仪的特点】2.1 高精度：二次元影像测量仪能够实现亚像素级别的测量精度，具备高度准确性。

2.2 高效率：相比传统测量方法，二次元影像测量仪在数据采集和处理方面更加高效，能够快速完成复杂工件的测量任务。

2.3 非接触：二次元影像测量仪通过光学影像采集，无需物理接触待测物体，可避免对样品的破坏。

2.4 自动化：二次元影像测量仪可通过自动化系统实现连续测量和数据处理，大大提高了测量效率和准确性。

【3. 二次元影像测量仪的应用】3.1 制造业：二次元影像测量仪在制造业中广泛应用于零件的尺寸测量、形状检测和表面缺陷分析等方面。

它能够大幅提高零件的测量速度和准确性，提高产品质量。

3.2 材料科学：在材料科学领域，二次元影像测量仪可用于材料的微观结构、孔隙率和颗粒大小等参数的测量。

它不仅能够提供更准确的测试结果，还能帮助科研人员理解材料的性质和性能。

3.3 文物保护：文物保护领域需要对文物进行精确的测量和记录，以便进行修复与保护。

二次元影像测量仪可应用于文物的三维重建、表面纹理分析和数字化档案保存等工作，有助于文物的保护和研究。

【4. 二次元影像测量仪的未来发展】二次元影像测量仪作为一种前沿技术，正在不断发展和完善。

随着计算机视觉和机器学习等技术的不断进步，二次元影像测量仪将更加智能化和自动化。

二次元影通常容易出现光杆空转、光杆传动有弹跳、磨擦传动时不顺畅、工作台工作时有响声、工作台工作有卡滞现象等。解决故障时，需要找出仪器故障原因，再进行调解。或者调整弹簧的螺丝松紧、更换轴承、为轴承加上润滑油、定时更换光杆、调节光杆支架高低等方式来解决。
二次元影像测量仪的日常故障故障及维修方法
在高精度极强的测量行业中，二次元影像测量仪、光学投影仪、全自动影像测量仪、手机触摸屏测量仪等测量仪器中可说是主流的仪器，它占据了精密检测仪器的一大半位置。亿辉光电科技有限公司是一家集精密检测设备研发、生产、销售为一体的高新技术企业。生产的二次元影像测量仪主要应用于PCB板、弹簧、五金、模具、螺丝、金属、配件、橡胶、电子、塑胶等等。仪器如果使用不当就很容易出现故障，下面就由本公司简单陈述下测量仪日常的故障故障及维修的方法。
（2）仪器投影屏幕出故障。屏幕旋转有响声时，可清理表面上的杂质，或换新的定位轴承等。屏幕旋转时磨擦力大，可松开锁紧螺丝。屏幕旋转不均匀时，可换新度盘座、磨擦轮和磨擦轮轴等。投影屏旋转不自动计数时，可以扭紧角度磨擦，连接好信号线，接好插座等。
（3）影像成像故障。屏幕显示黑屏时可查看电源线是否接好，电源电压是否超负荷等，插紧显示屏信号线，如果有零件损坏则需要更换新的显示器或者十字线产生器。当物镜变倍时十字线与描准点偏移大时，则需重新调整锁镜筒的螺丝，或者更换镜筒。当出现被测物品的某一边有暗影时，可调节摄像机或者玻璃四个角上的螺丝钉，摆正好工件。
（6）电气故障。如灯泡不亮、轴流风机不转动、灯泡易烧、保险丝易烧、变压器过热、损坏等等。
如果想要影响测量仪的寿命使用的更长些，平时就要注意保养，不要放在潮湿的地方，必须放在干爽、恒温的地方。镜面要保持清洁，尽量不要用手触摸镜面。
（4）投影仪器成像故障。成像模糊、有暗区、影像有黑斑、对比光线暗等，可以对物镜、投影屏、工作台的玻璃、聚光镜、反光镜等进行清洗处理。对灯泡进行调节或更换，如果灯泡电源的电压过低，则需要加装总电源稳压器。

实用标准文案MVP系列影像座标测量仪用户手册目录前言 (2)1.仪器规格及技术参数 (3)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2.仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3.仪器安装 (7)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4.仪器的使用方法 (8)5.仪器的维护和保养 (8)6.仪器成套性 (9)7.售后服务 (9)8．常见问题 (10)前言MVP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1．仪器的规格及技术参数1.1 MVP系列影像坐标测量仪技术参数备注：M-手动A-自动1.2系列影像坐标测量仪电脑标准配置（M/A推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2MVP系列仪器总体结构(如图一所示)图1 MVP系列影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(13)，机台机架(2)；2.2.3 视频部分包括Z轴升降组(9)，镜头(6)，CCD(7)，上灯(5)通过软件灯光控制区，手动机台旋转Z轴手轮组（12）电动机台点击软件运动区,可实现对不同高度工件的测量；2.2.4工作台部分包括大理石上层工作台（1）,工作台玻璃(2),底灯(3),工作台中层(6)，V 型导轨（5），X轴传动组（8），Y轴传动组（9），,电动机台通过软件控制运动区或手动机台通过旋转X/Y轴开合手柄（4）可以快速的移动定位工作台。

4.2然后检查二次元X轴、Y轴的运行轨道是否润滑。Z轴探头是否正常。
4.3保养及检查OK后，先打开电源开关POWER和MACHINE→打开黑色按钮的主机开关POWER→打开后会看到SYSTEM和POWER电源指示灯亮→接着在电脑桌面上找到QIM3008测量软件，然后双击此测量软件图标→打开进入软件方可测量。
4.6测量完产品后，将二次元工作台面清理干净，以免灰尘进入轨道。
4.7二次元关机顺序，先关掉测量软件，再将电脑关掉，最后把电源关掉。
5.注意事项
5.1测量过程中，产品或治具在运用时要轻拿轻放。
5.2X、Y、Z轴在操作时不要太用力，以免机器内部损坏。
5.3仪器不用时，要用防尘套罩起来，以免进入灰尘。
制定
易宏光电科技（东莞）有限公司

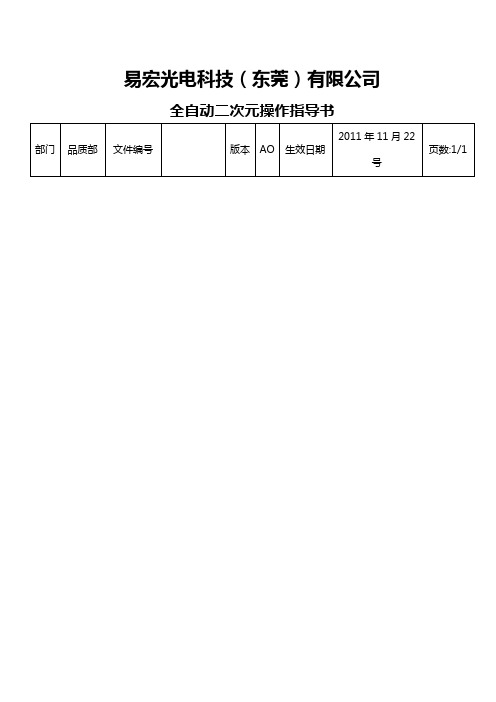

全自动二次元操作指导书
部门
品ቤተ መጻሕፍቲ ባይዱ部
文件编号
版本
AO
生效日期
2011年11月22号
页数:1/1
1.目的
确保产品数据的准确性以及二次元使用方法的规范性
2.适用范围
针对本公司所生产的产品和采购原材料的测量
3.环境条件
温度:20±2℃；湿度：40%-50%；
4.操作步骤
4.1首先拿无水酒精，用无尘纸将二次元台面、电脑、二次元玻璃平面、镜头等其他位置擦拭干净，保持时时清洁。
审核
批准
4.4根据图纸、产品形状与测量基准，选择相应的测量治具。在我们选择治具时，治具不要有利角，以免划伤二次元的玻璃平面；测量时，产品要固定牢固，测量的光线度要调清晰，目视测量基准线的时候，要保持平视；用探头测量时，Z轴下降力度要均匀、速度不太快，慢慢下移，待看得清楚产品时，不要再下降探头。
4.5实际按照图纸的尺寸对各标注尺寸进行测量，并保存和记录好数据。

万濠二次元技术规格参数
产品用途
万濠二次元影像测量仪适用于以二维坐标测量为目的的一切应用领域，
广泛应用于在机械、电子、仪表、塑胶等行业。

仪器型号
VMS-1510G VMS-2010G VMS-2515G VMS-3020G VMS-4030G VMS-5030G VMS-1510F VMS-2010F VMS-2515F VMS-3020F VMS-4030F VMS-5030F VMS-2515H VMS-3020H VMS-4030H VMS-6060H VMS-6090H VMS-0810H VMS-9090H等
产品特点
●多种形式光源，保证满足多样性测量需求
●软件辅助调光，便于使用者知道光栅否过度饱和
●激光指示器专利技术方便对焦和定位
●可实现高度辅助测量
●采用T型槽工作台，方便各种夹治具的安装，不
受限制(VMS-1510F机型除外)
●光栅尺分辨力为0.5μm
●脚踏开关与软件配合，操作更简便。

二次元影像测量仪测量方法1、产品名称：二次元影像测量仪2、厂家名称：东莞市环仪仪器科技有限公司3、工作原理：二次元影像测量仪使用本身的硬件（CCD，目镜，物镜数据线，视频采集卡）将所能捕捉到的图像通过数据线传输到电脑的数据采集卡中，之后由软件在电脑显示器上成像，由操作员用鼠标在电脑上进行快速的测量。

以上的工序基本在几万分之一秒完成，所以可以把他看作是实时检测设备，或者狭隘一点可以称为动态测量设备。

如果配置合乎要求，设备绝对不会产生图像滞后现象。

因工件大小而议，工作台可以选择不同行程。

光源亮度可调，可以在各种光线条件下选择最合适的光源亮度。

4、二次元影像测量仪测量方法对焦阶段1、在计算机上选定一个测量范围，它为一个将被测件在工作台面上的最大投影面包含在内的二维平面。

2、计算机先将信号传送给Z向传动轴系，启动Z轴步进电机并带动固定在Z向滑块上的灯罩内的摄像镜头上下移动以便对焦，同时由传感结构中的区域传感器将探得的被测件最高点的高度反馈给计算机以确定摄像镜头与被测件最高点的距离，该距离也称为摄像机完成对焦的有效焦距，Z向传动轴系中的光栅将此时摄像镜头位置信号传送回计算机保存。

拍摄阶段1、由计算机将信号传送给X、Y向传动轴系，启动X、Y轴步进电机并带动摄像镜头在一个水平面上移动到测量范围的起始位置，此后根据计算机生成的移动路径，摄像镜头在测量范围内移动到下一位置。

2、每移动一个确定位置，摄像系统都要根据设定的取像数拍摄图像,摄像系统提取的是在该点64×48mm范围内的图像并保存到计算机内。

拼接阶段计算机根据每次取像时摄像镜头的位置对所有的图像按照移动路径进行拼接生成一个封闭的整体图形。

计算阶段在已生成的整体图形中对图像边缘进行取点和计算得出被测件的外形尺寸并对该封闭的图形上的相应点的相对位置关系进行计算，所有计算结果按照要求储存为当前名义值或者与事先输入的名义值作对比并且以数字和图形方式输出。

一、目的：使操作员能熟练掌握仪器的使用操作步骤；二、适用范围：2.1 二次元影像测量仪，设备型号：HZ-2010。

2.2 适用于本公司相关型号的仪器。

2.3 生产厂商：合盛光学。

三、定义：略四、职责：4.1 操作员：仪器之使用与日常保养， 仪器之测试与管理。

五、作业内容：5.1仪器介绍1）彩色CCD摄像机照5）焦距调节手柄2）倍数调节钮6）软件控制界面3）样品放置台7）上光镜4）Y轴转动手柄8）X轴转动手柄深圳前海硕邦科技有限公司二次元影像测量仪操作指导书257314865.2软件的运用5.2.1打开运用软件。

5.2.2点功能：此功能用来测量点的坐标，在量测功能内选择点的功能，在工件上找到所需的点，然后按下空格键，在软件内即可看到你所取的点，在结果栏位内会看到点所在的坐标。

5.2.3线功能：此功能用来测量两点之间线段的长度，在量测功能内选择线功能，在工件上找到所需的第一个点，按下空格键，再在工件上找到所需第二个点，按下空格键，在软件内即可看到你所取的线，在结果栏位内可看到线所在的起点、终点坐标，垂直距，水平距，长度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.4点线距功能：此功能用来测量一个点或是一条边到另一条边的距，在量测功能内选择点线距的功能，在工件的一条边或者是一个点上找到所需的第一个点，再在工件的另一条便上找到所需第二个点和第三点，在软件内即可看到所取得点线距，在结果栏位内会看到点线距所在的起点、终点坐标，垂直距、水平距等参数的显示。

5.2.5平行线距功能：此功能用来测量一条边到另一条边的距离，在量测功能内选择平行线距的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的平行线距，在结果栏位内可看到平行线距所在的平均距、最大距、最小距、平行度等参数的显示。

（说明：在取点时可在“点数”栏位内对点数进行更改，以达到多取点）5.2.6角度功能：此功能用来测量一条边到另一条边所组成的角度，在量测功能内选择角度的功能，在工件的一条边上找到所需的第一个点和第二个点，再在工件的另一条边上找到所需第三个点和第四点，在软件内即可看到所取的角度，在结果栏位内可看到角度所在的角度、180度补角、360度补角、交点所有坐标等参数的显示。

二次元影像测量仪介绍
VMS系列手动二次元系列 -----上海煜南仪器有限公司
上海煜南仪器有限公司
目录
二次元影像测量仪基本介绍 关于二次元VMS3020 二次元软体功能 二次元工件实测图片
上海煜南仪器有限公司
一，二次元影像测量仪基本介绍---影像测量系统介绍
二次元影像测量仪英文名称VMS, 即Vision measuring system, 即视觉测量系统，是从最原始的投影机发展而来。 原始的投影机测量系统虽然克服了采用卡尺类量具接触式测 量带来的精度问题，但是在测量时仍然有非常多的问题：投影的 清晰度，操作人员的熟练程度以及取点精准度等等方面，很难保 证实际工件的测量准确性。 随着机器视觉技术的发展，二次元影像测量系统应运而生。 在测量方式上依就采用光学尺提供XY轴坐标，最后在二维平面内 完成测量。但是在工件投影方面，不再是原来的摄影屏方式，而 利用CCD工业像机，将工件图像传送至电脑，测量操作时，测量 软件自动提取产品轮廓，从而保证了测量时取点的准确性。 二次元测量技术在中国已发展近15年，软硬件技术已非常稳 定，再加上其结构简单，故障率低，操作简单，已广泛应用于机 械制造，五金加工，PCB，模具及橡塑等各行各业。
上海煜南仪器有限公司
二，二次元影像测量仪VMS3020展示---仪器图片
上图为VMS3020实际安装测量图与单机图，从外观上看，机台简洁明 亮，有质感。
上海煜南仪器有限公司
二，二次元VMS2010与VMS3020展示----测量仪标准配制
型号 VMS 3020 量程 重量 承重 25kg 精度 重复 精度 分辨率 CCD SONY芯片 1/3 彩色
上海煜南仪器有限公司
二，二次元VMS3020展示----标准出厂配制表

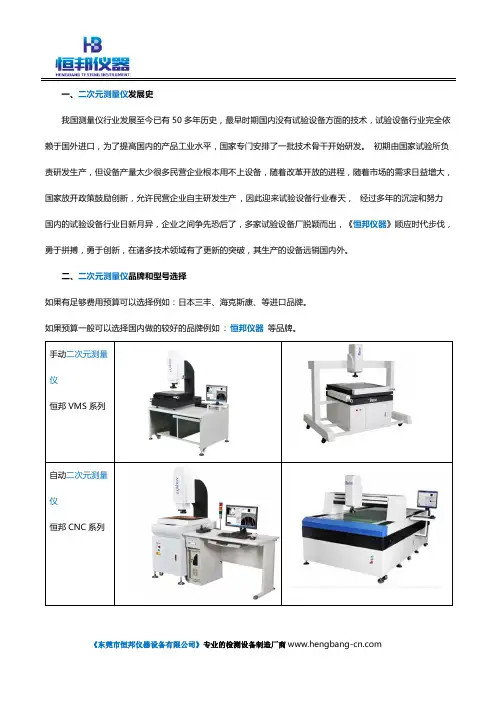

一、二次元测量仪发展史我国测量仪行业发展至今已有50多年历史，最早时期国内没有试验设备方面的技术，试验设备行业完全依赖于国外进口，为了提高国内的产品工业水平，国家专门安排了一批技术骨干开始研发。

初期由国家试验所负责研发生产，但设备产量太少很多民营企业根本用不上设备，随着改革开放的进程，随着市场的需求日益增大，国家放开政策鼓励创新，允许民营企业自主研发生产，因此迎来试验设备行业春天，经过多年的沉淀和努力国内的试验设备行业日新月异，企业之间争先恐后了，多家试验设备厂脱颖而出，《恒邦仪器》顺应时代步伐，勇于拼搏，勇于创新，在诸多技术领域有了更新的突破，其生产的设备远销国内外。

二、二次元测量仪品牌和型号选择如果有足够费用预算可以选择例如：日本三丰、海克斯康、等进口品牌。

三、二次元测量仪应用影像测量仪（二次元）是一款高配置的测量设备，该仪器以二维坐标测量为主，包括点，线，圆，圆弧，矩形等几何元素和零件的长度，角度，轮廓外形，表面形状等。

也可做三维辅助测量，如台阶的高度，孔深度，面的平面度等。

广泛用于机械，电子，仪表，塑胶，五金等行业。

四、二次元测量仪产品特点：1.高精度高强度机台：00级大理石底座/立柱/工作台，精度高，稳定性好。

2.XYZ 三轴进口精密级V型导轨/进口光轴传动系统，寿命长，稳定性好。

3.高精度光栅尺0.5um。

4.连续变倍光学镜头，不同定格不同放大倍数，无需变倍校正。

5.高清日本SONY CCD相机，高品质的测量画面。

6.辅助对焦测量，光学测高测平面度，可加装英国RENISHAW接触式探针。

7.表面光源，LED轮廓光源，同轴光源。

可选配程控三环八区光源。

8.激光指示器指示测量位置，快速定位，方便测量。

9.可配脚踏开关，方便任意位置操作。

五、二次元测量仪规格参数：六、东莞市恒邦仪器设备有限公司是一家专业从事实验室试验设备检测设备研发、生产、销售的系统服务制造商，恒邦仪器生产的设备远销国内外，为广大客户提供全方位的实验室测控方案。

此外，很多客户对测量行程不是很了解，亿辉再来说说什么是测量行程。任何一种测量仪器都有它的测量范围，我们把最大的检测范围称之为行程。像二次元影像测量仪的行程根据不同的产品，有不同的行程。一般有3020，4030，5040，6050等，客户在选择行程时，应按自己公司最大的塑胶件的尺寸来选择，以免有些较大的产品无法测量。
通常二次元测量仪在检测塑胶产品的时候，我们只需要检测产品的平面尺寸大小。很少有客户要求测其立体方向的尺寸。另一方面，在对于透明料注塑的产品，我们对其外观尺寸的检测要求在Z轴方面加装一个激光镜头。类似于这样的产品还蛮多，像手机镜片，平板电器数据板等。而一般的胶件，我们只要把它放在仪器上就可以精密检测出其各个位置的尺寸。
如何利用二次元影像测量仪对塑胶件进行测量？
亿辉光电生产的二次元测量仪在不同的行业叫法不一样。有的叫二次元影像仪，有的叫。但不管客户怎么样叫，其功能和价值是不变的。在这段时间接触的客户中，多数要求检测塑胶电子产品的多。亿辉光电的二次元测量仪专家给大家介绍如何利用二次元测量仪对塑胶件进行测量。
对于一些形态不规范的塑胶件，或者指点测某个点的尺寸时，但放在平台上无法检测到时，可以考虑到为工件做一个固定夹具，也个稍微比普通形状的工件有些麻烦，不过有这种要求的产品也不多。

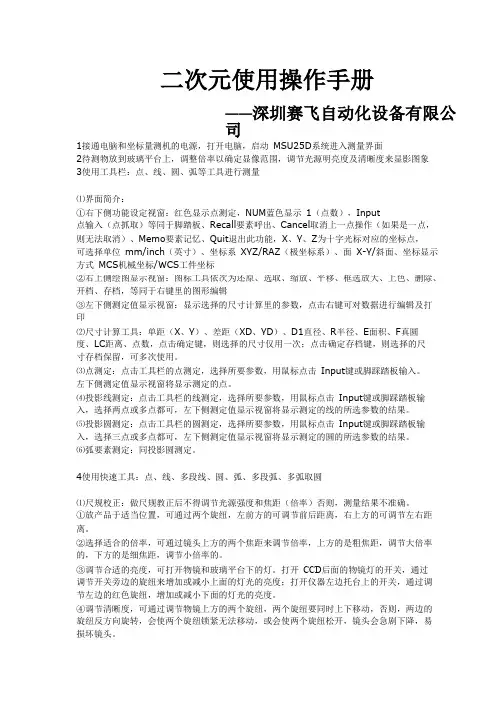

二次元使用操作手册——深圳赛飞自动化设备有限公司1接通电脑和坐标量测机的电源，打开电脑，启动MSU25D系统进入测量界面2待测物放到玻璃平台上，调整倍率以确定显像范围，调节光源明亮度及清晰度来显影图象3使用工具栏：点、线、圆、弧等工具进行测量⑴界面简介：①右下侧功能设定视窗：红色显示点测定，NUM蓝色显示1（点数），Input点输入（点抓取）等同于脚踏板、Recall要素呼出、Cancel取消上一点操作（如果是一点，则无法取消）、Memo要素记忆、Quit退出此功能，X、Y、Z为十字光标对应的坐标点，可选择单位mm/inch（英寸）、坐标系XYZ/RAZ（极坐标系）、面X-Y/斜面、坐标显示方式MCS机械坐标/WCS工件坐标②右上侧绘图显示视窗：图标工具依次为还原、选取、缩放、平移、框选放大、上色、删除、开档、存档，等同于右键里的图形编辑③左下侧测定值显示视窗：显示选择的尺寸计算里的参数，点击右键可对数据进行编辑及打印⑵尺寸计算工具：单距（X、Y）、差距（XD、YD）、D1直径、R半径、E面积、F真圆度、LC距离、点数，点击确定键，则选择的尺寸仅用一次；点击确定存档键，则选择的尺寸存档保留，可多次使用。

⑶点测定：点击工具栏的点测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入。

左下侧测定值显示视窗将显示测定的点。

⑷投影线测定：点击工具栏的线测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择两点或多点都可，左下侧测定值显示视窗将显示测定的线的所选参数的结果。

⑸投影圆测定：点击工具栏的圆测定，选择所要参数，用鼠标点击Input键或脚踩踏板输入，选择三点或多点都可，左下侧测定值显示视窗将显示测定的圆的所选参数的结果。

⑹弧要素测定：同投影圆测定。

4使用快速工具：点、线、多段线、圆、弧、多段弧、多弧取圆⑴尺规校正：做尺规教正后不得调节光源强度和焦距（倍率）否则，测量结果不准确。

①放产品于适当位置，可通过两个旋纽，左前方的可调节前后距离，右上方的可调节左右距离。

百度文库-让每个人平等地提升自我1影像测量仪(二次元测量仪)测量精度的解析利用摄像机（或数字相机）、光学镜筒、照明光源以及机械运动系统的辅助，采集工件的光学图像生成图像信号，并对该图像信号进行处理和要素几何尺寸测量的无接触测量仪器，称为影像测量仪，也称二次元测量仪。

在日常应用中，对于影像测量仪的性能，尤其是测量精度，有一些无法简单解释和不规范的说法，如：测量精度是多少？重复精度是多少？测量误差是多少？一台影像测量仪，其测量精度固然与测量仪本身有关，尤其是搭载的图像采集器件---摄像机（或数字相机）的性能，例如，搭载美国TEO品牌的影像测量专用摄像机TM-C6597E，测量精度就高于搭载其他摄像机的影像测量仪，如果搭载美国TEO品牌的TM-C520HP图像采集系统，由于专用摄像机、均衡传输线、图像采集卡，三者统一设计，匹配性极好，测试精度就更高，会比搭载一般摄像机的精度提高倍。

但是，大家忽视了工件本身对测量精度也有影响。

因为一台定型后的合格影像测量仪，搭载的摄像机(或数字相机)、光学镜筒、照明光源等都已固定，不同的被测工件，由于工件形状、材质属性、感光性能、反射光谱的不同，摄取的光学图像本生就并非能够准确表现真实工件。

那么从光学图像生成的图像信号也不可能真实反映工件实物，因为工件不同，测量精度自然就差异很大。

为了检验一台影像测量仪的精度高低。

有两个方法，一种是在两台影像测量仪上分别测试同一个已知属性和几何尺寸的工件，比较二者测量读数与真实尺寸的差异，以确定哪一台测量仪精度高，但是，还会出现不同属性的工件（例如金属与塑胶），同一台测量仪测量精度差异就很大。

另一种方法就是采用同一个符合国标的标准器（量块、线纹尺、点阵掩膜版），检验影像测量仪的测量精度，这种方法测试的精度用一个专用术语表示，即：示值误差E。

影像测量仪对标准器测量，其测量值与标准器的实际值之差，定义为示值误差E。

此种检验方法排除了工件本身，对测试结果的影响。

二次元测量仪VMS-3020一、二次元测量仪VMS-3020的产品简介二次元测量仪又叫二次元量测仪，或者叫影像测量仪、视频测量仪和视频测量机，是建立在CCD数位影像的基础上，依托于计算机屏幕测量技术和空间几何运算的具有强大的软件能力，从而产生的高精密光学影像测量仪器。

是用来测量产品及模具尺寸的一款测量仪器，在计算机上安装专用控制与图形测量软件后，就变成了具有软件灵魂的测量大脑，是整个设备的主体。

主机能快速读取光学尺的位移数值，通过建立在空间几何基础上的软件模块运算，快速得出所要的结果；并在屏幕上产生图形，便于供操作员进行图影对照，从而能够直观地分辨出测量结果可能存在的偏差。

这一切，在今天强大的计算机运算能力面前都是实时完成的，操作者本人无法察觉到。

只有这种能够利用CCD数位图像，通过电脑软件运算，满足复杂测量需要的精密仪器才是真正意义上的影像测量仪和二次元。

换而言之是用来测量被测要素的形位公差，如位置度、同心度、直线度、轮廓度、圆度和与基准有关的尺寸等，二次元主要用于较薄的产品（如弹片）以及较小产品的二维平面检测或其它工件的二维投影检测。

二、二次元测量仪VMS-3020的产品用途1、二次元测量仪主要用于测量二维平面尺寸，广泛应用在各种不同的精密产业中,此外还常用于在卡尺、角度尺很难测量到或根本测量不到，但在装配中起着重要作用的零部件等的测试，如硅胶、电路板的爬电距离、电器间隙、控制面板的灯孔、塑料件的某些尺寸等等；2、二次元测量还常用于对某些零部件的图片进行照片分析，由于影像测量仪是利用表面光或轮廓光照明零件所得到的影像，对零件的测量时需要取点测量；海达生产的二次元测量仪就更好地解决了这一问题。

4、二次元测量仪适用于以二坐标测量为目的的一切应用领域，广泛应用于机械、模具、塑胶、橡胶、PCB、菲林、电子、电器、航空、汽车、钟表、齿轮、光学元件等行业的产品开发、设计，半成品、成品检测，零部件测绘领域，能大幅度降低工作强度，提高工作效率。

VIP系列影像座标测量仪用户手册目录前言 (2)1．仪器规格及技术参数 (2)1.1影像测量仪具体规格及参数 (3)1.2仪器所需电脑推荐配置 (3)2．仪器工作原理及结构 (4)2.1工作原理 (4)2.2仪器总体结构 (4)3．仪器安装 (6)3.1仪器使用环境 (7)3.2仪器的安装方法 (7)4．仪器的使用方法 (8)5．仪器的维护和保养 (8)6．仪器成套性 (8)7．售后服务 (8)8．常见问题 (9)前言VIP系列影像座标测量仪是集光学、精密机械、电子、计算机于一体的精密高效测量仪器。

它是一种由高分辨率CCD彩色摄像机、连续变倍物镜、电脑、精密光学尺、高精度工作台与测量软件等组成的高精度、高效率的视频测绘系统。

以二维测量为主，也可作为三维视频测量系统，可轻易实现测量、检验、校准、逆向工程等目的，被广泛应用于各种行业。

如：手机配件、液晶面板、触摸屏、饮料瓶坏瓶盖、灯饰制品、电子元件、精密模具、刀具、弹簧、导电橡胶、油封止阀、照相机零件、脚踏车零件、汽车零件、PCB加工等，也可用于教学、科研、产品研发等领域。

1.仪器的规格及技术参数1.1 VIP系列影像坐标测量仪技术参数附件：随机配送机台工作桌一张、防尘罩一个、自动机标配工业电脑1.2 VIP系列影像坐标测量仪电脑标准配置（推荐）2. 仪器工作原理及结构2.1 工作原理：影像座标测量仪是通过连续变倍物镜、彩色CCD，通过轮廓透射光或表面光照明将被测工件放大后成像在显示器上的影像放大测量系统。

利用专业测量软件对精密光学尺传输的数据和实时影像画面进行图像数据处理，由操作者使用鼠标或键盘在电脑上进行快速描边、标注测量。

2.2VIP300 400 500 仪器总体结构(如图一)图1 VIP300 400 500影像式测量仪2.2.1影像式测量仪主要有支撑部分、视频部分、工作台部分及照明部分。

2.2.2 支撑部分包括大理石底座(3)、大理石立柱(10)，机台机架(2)；2.2.3 视频部分包括Z轴滑轨座组，镜头，CCD，程控分区照明灯(6)通过软件灯光控制区，可调节灯光的开关亮暗与八方向开关或亮暗，通过Z轴传动组升降,可实现对不同高度工件的测量；2.2.4 工作台部分包括上层工作台（4）、线性导轨、X轴光栅尺、X轴传动组（11）中层工作台(5)Y 轴传动组、工作台玻璃、V型导轨、Y轴光栅尺、（13、14）通过鼠标或键盘进行各种任务操作，（15）通过摇杆可以快速的移动定位工作台。

二次元影像测量仪测评（实用版）目录1.二次元影像测量仪的概述2.二次元影像测量仪的工作原理3.二次元影像测量仪的测评标准4.二次元影像测量仪的实际应用5.二次元影像测量仪的优点与不足6.二次元影像测量仪的市场前景正文一、二次元影像测量仪的概述二次元影像测量仪是一种工业测量仪器，主要用于对各种工件的尺寸、形状、表面缺陷等进行快速、精确的测量。

其主要由 CCD 摄像头、镜头、图像采集卡、计算机及测量软件等组成，可以实现对工件的实时成像、测量和数据处理。

二、二次元影像测量仪的工作原理二次元影像测量仪的工作原理主要基于光学成像和图像处理技术。

首先，CCD 摄像头通过镜头捕捉工件的图像，并将其转化为视频信号。

然后，视频信号经过倍率放大后传递给图像采集卡，再由计算机进行读取和处理。

最后，通过影像测量软件和精密的几何量测算法，对工件的尺寸、形状等进行精确测量。

三、二次元影像测量仪的测评标准二次元影像测量仪的测评标准主要包括测量精度、测量速度、操作便捷性、稳定性等几个方面。

其中，测量精度是衡量二次元影像测量仪性能的重要指标，一般以微米为单位表示。

测量速度则影响到测量效率，越快越好。

操作便捷性和稳定性则是衡量仪器易用性和可靠性的重要指标。

四、二次元影像测量仪的实际应用二次元影像测量仪广泛应用于各种工业领域，如机械制造、电子制造、模具制造、航空航天等。

它可以对各种尺寸、形状、表面缺陷等进行快速、精确的测量，为企业提高生产效率、降低生产成本提供了有力支持。

五、二次元影像测量仪的优点与不足二次元影像测量仪的优点主要包括：测量精度高、测量速度快、操作便捷、稳定性好、可以实现无接触测量等。

不足之处主要包括：对环境光照敏感、测量范围有限、对测量人员的技术水平有一定要求等。

六、二次元影像测量仪的市场前景随着工业现代化进程的加速，对工业测量仪器的需求越来越大。

二次元影像测量仪具有高精度、高效率、高稳定性等优点，市场前景广阔。

二次元影像测量仪如何选择合适的工件方向？
二次元影像测量仪是高精度测量仪器，在测量过程中小差错即可导致整个测量失败,为了获得精准的测量，测量人员需要熟练掌握二次元影像测量仪的使用方法,包括:
1. 选择正确的工件固定方法。

2.根据不同材料,选择工件的照明方法。

3. 选择正确的工件方向。

4.选择适当的倍率(没有自动变焦系统的影像仪,需要进行影像标定)。

5.定标：在坐标系统内定义工件基准(根据图纸确定工件坐标系)。

6. 确定精确的测量方法和测量路径。

总结：正确的使用二次元影像测量仪，会使您节约测量的时间，节约成本，从而提高效益。

亿辉光电厂家为您服务。

二次元影像测量仪操作规程二次元影像测量仪常见问题解决方法二次元影像测量仪是汽车零部件、电子、仪表、塑料等行业常用到设备之一，是对点、线、点线距、平行线距、角度、弧、多点回归圆、两圆圆心距等及三维尺寸的量测，找出产品在生产过程中的缺陷和瑕疵。

严谨的操作规程，能够在很大程度上提高影像测量仪的测量精度。

同时这也是培育专业操作人员的紧要标准，下面武汉安德信我为大家介绍一下影像测量仪的操作规程：、我们要检查一些零部件的相关图纸表格等，目的是对于测量的方法进行了解，规划检测方案，这也是进行开始测量前的准备工作，也是不可或缺的。

第二、零件的吊装过程，假如是零件比较小是比较简单的，但是对于比较大的、重点的零件或者工件，注意遵守吊车安全的操作规程，保护测量机和零件，由于碰撞可能影响测量的精度，我们应当流出充分的测量空间，这样便利我们进行相关的操作，同时对于特别重的零部件，我们在测量完成后要立刻的办理操作台，由于可能会压坏影像测量仪。

第三、安装探针及探针附件这是必要的程序，也是正式测量的开始，安装过程中应当当心，用力不要过猛，目的就是能够保证的测量效果，同时注意检查探针工作是否正常。

二次元影像测量仪的安装及注意事项介绍二次元影像测量仪简称二次元，又称二次元测量仪，是一种精密的检测仪器。

因此在安装新机的过程中，要特别注意相关细节。

一旦疏忽了某个小小的因素，都有可能会影响整台影像仪的测量精度。

下面我们就来普及一下二次元影像测量仪的安装步骤：1、新开机在运至安装地点要避开一路颠簸。

装卸车辆时，注意轻上轻下。

为新机选择一个相对水平平整一点的场所。

安装影像仪之前先取出说明书，并认真认真的阅读。

2、安装地面底脚。

地面底脚是由金属支架和橡胶垫制造的，并且高度可做任意调整。

因此安装好地面的底脚是一个紧要的环节。

安装完后，可以用水平仪器检测是否合格。

3、安装三个坐轴固定架。

4、可以拿工件做一个试测。

5、光源不要频繁的开关。

6、仪器的电脑可以不要连接网络。
