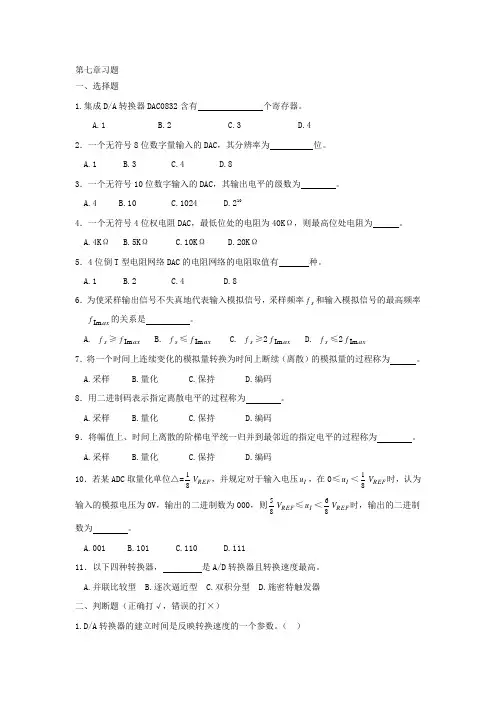

第七章习题
一、选择题
1.集成D/A 转换器DAC0832含有 个寄存器。
A.1
B.2
C.3
D.4
2．一个无符号8位数字量输入的DAC ，其分辨率为 位。
A.1
B.3
C.4
D.8
3．一个无符号10位数字输入的DAC ，其输出电平的级数为 。
A.4
B.10
C.1024
D.210
4．一个无符号4位权电阻DAC ，最低位处的电阻为40K Ω，则最高位处电阻为 。
A.4K Ω
B.5K Ω
C.10K Ω
D.20K Ω
5．4位倒T 型电阻网络DAC 的电阻网络的电阻取值有 种。
A.1
B.2
C.4
D.8
6．为使采样输出信号不失真地代表输入模拟信号，采样频率f s 和输入模拟信号的最高频率
f ax Im 的关系是 。
A. f s ≥f ax Im
B. f s ≤f ax Im
C. f s ≥2f ax Im
D. f s ≤2f ax Im
7．将一个时间上连续变化的模拟量转换为时间上断续（离散）的模拟量的过程称为 。
A.采样
B.量化
C.保持
D.编码
8．用二进制码表示指定离散电平的过程称为 。
A.采样
B.量化
C.保持
D.编码
9．将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为 。
A.采样
B.量化
C.保持
D.编码
10．若某ADC 取量化单位△=81REF V ，并规定对于输入电压I u ，在0≤I u ＜8
1REF V 时，认为输入的模拟电压为0V ，输出的二进制数为000，则
85REF V ≤I u ＜86REF V 时，输出的二进制数为 。
A.001
B.101
C.110
D.111
11．以下四种转换器， 是A/D 转换器且转换速度最高。
A.并联比较型
B.逐次逼近型
C.双积分型
D.施密特触发器
二、判断题（正确打√，错误的打×）
1.D/A 转换器的建立时间是反映转换速度的一个参数。（ ）
2.集成A/D 转换器ADC0809是一种双积分型A/D 转换器。（ ）
3.D/A 转换器的位数越多，能够分辨的最小输出电压变化量就越小。（ ）
4.D/A 转换器的位数越多，转换精度越高。（ ）
5.A/D 转换器的二进制数的位数越多，量化单位△越小。（ ）
6.A/D 转换过程中，必然会出现量化误差。（ ）
7.A/D 转换器的二进制数的位数越多，量化级分得越多，量化误差就可以减小到0。（ ）
8.一个N 位逐次逼近型A/D 转换器完成一次转换要进行N 次比较，需要N+2个时钟脉冲。（ ）
9.双积分型A/D 转换器的转换精度高、抗干扰能力强，因此常用于数字式仪表中。（ ）
10．由于DAC0832内部有两个寄存器，所以只能工作在双缓冲方式。（ ）
11. 由于ADC0809有八个模拟量输入端，所以可以同时对八路模拟信号进行转换。（ ）
三、填空题
1.将模拟信号转换为数字信号，需要经过 、 、 、 四个过程。
2.A/D 转换器的功能是 ，D/A 转换器的功能是 。
3.D/A 转换器的主要参数有 、 、 和 。
4.常见集成A/D 转换器按转换方法不同可分为 、 和 三种类型。
5.D/A 转换器的分辨率取决于 ，12位D/A 转换器DAV1210的分辨率百分数为 。
四、综合题
1．如题图7-1所示为一4位逐次逼近型A/D 转换器，其4位D/A 输出波形v O 与输入电压v I 分别如图7-1（b ）和（c ）所示。
（1）转换结束时，图7-1（b ）和（c ）的输出数字量各为多少？
（2）若4位D/A 转换器的最大输出电压V O(max) = 5V ，估计两种情况下的输入电压范围各为多少？
v I REF
D 0
D 2
D 1D 3
0v O t 0v O t
（a ） （b ） （c ）
题图7-1
第七章习题参考答案：
一、选择题
1.B；
2.D；
3.CD；
4.B；
5.B；
6.C；
7.A；
8.D；
9.B； 10.B； 11.A。
二、判断题
1.√；
2. ×；
3.√；
4.√；
5.√；
6.√；
7. ×；
8.√；
9.√； 10.×； 11.×。
三、填空题
1.采样保持量化编码；
2.将模拟量转化为数字量将数字量转化为模拟量；
3.分辨率非线性误差绝对精度建立时间；
4.并行比较型逐次比较型双积分型；
5.数字量的位数0.02%。
四、综合题
1．解：（1）图（b）输出的数字量为0100，图（c）输出的数字量为1011
（2）（b）1.25＜v I＜1.5625 （c）3.4375＜v I＜3.75
