基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算冷却水系统基本数据，需要根据不同工程项目，按实际情况填写选型参数公式计算备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa 技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格备注技术措施6.9.1——查表技术措施6.9.1，系统水容量的1%红宝书2030，系统水容量的2%技术措施6.9.3，系统水容量的5%两台，平时使用一台，初期上水或事故补水时两台水泵同时运行技术措施6.9.5\6.9.7.3,系统最高点标高+15KPa技术措施6.9.7.2,“P4+循环水泵扬程”不得大于设备工作压力技术措施6.9.7.1，α宜取0.65～0.85技术措施6.9.6，表6.9.6-2技术措施 公式6.9.6-2技术措施6.9.7.1技术措施6.9.7Vb（30~60min的补水泵流量）+Vp技术措施6.9.3.1，补水泵扬程宜比P1高30～50KPa需校核比P1至少高5m扬程两台，平时使用一台，初期上水或事故补水时两台水泵同时运行参考样本红宝书2034，表26.8-9或03R401-2第10页表格。
空压机热回收-制热水方案作者：admin 日期：2011-04-30 点击数：278次1、现状用水情况：员工人数800人,现为热泵加热水,冬天不够用,水箱10T两个,3T和2T各一个.水温50度。
设备情况：现有美国寿力空压机3台,24小时运行,75KW 两台(型号:LS16-100H,)37KW一台(型号:WS37080)改造建议：改造一台37KW空压机,用于加热生产用纯水,现为电热管加热,纯水需加热到90度,每天用量约为3吨,改造后回收水温越高越好(接近90度),每天有3吨水即可.需加新的热水箱,用水点距离机房距离约100米。
另外，改造一台75KW,用于员工生活用水,水温60度,现为热泵加热,但冷天不够用,机房距离突舍距离约400米。
2、概述目前贵公司有寿力牌微油100hP空压机2台，利用一台节能改造，做热能回收利用于生产车间用热水，另外，改造一台75KW,用于员工生活用水；我们向贵公司推介“高效热回收器”，先利用现有的螺杆空压机，将空压机热能全部余热利用，转换成≥60℃热水，回收热能≥100%空压机作功功率。
水温在55℃～80℃可调，不受白天黑夜影响、提升空压机运作能力、延长空压站各设备寿命、并能提升空压机产气量，为往后贵公司增添设备扩大生产供气有了更富余的空间。
3、节能分析1、空压机产热水折合电能耗能情况：寿力100HP/75KW空压机有两台，寿力50HP一台，并且3台中也会有卸载的可能性，我们以3台主用满负荷作功计算。
本地年均气温约23℃，平均水温以20℃计，产热水60℃温升40℃，1L水温升1℃需要1kcal(大卡)热能，1kw 热焓为860kcal,电热水器热效率80%（20%为损耗费），1kw工业电费1元计算；“高效热回收”器所回收热效率根据环境温度变化而变化（环境温度≥30℃，热能回收可≥110%，空压机环境温不同，热回收效率也不同，造热水量多少也不同），1L水从20℃温升40℃，需热能40kcal，按空压机90%有效功率计；以年均环境温度23℃计算，热能回收可≥100%。
2021年第5期2021年5月无油螺杆式空压机具有可靠性高、操作维护方便、可调性好、输出压缩空气洁净等特点，在中小型工厂的压缩空气系统中得到了广泛应用。
在无油螺杆压缩过程中，没有喷入润滑油进行冷却，压缩过程可近似为等熵绝热压缩，功耗高于喷油螺杆的近似等温压缩，多耗的功大部分变成了压缩空气的热能，使得压缩后的气体温度较高，故无油螺杆机的余热回收潜力高于喷油螺杆机。
如果能回收利用高温压缩空气的热量，不仅能减少大量循环冷却水的消耗，还能生产出有用的热能，大幅提高无油螺杆机的运行效益。
因此，有必要进行无油螺杆式空压机的余热回收研究和设计。
1项目背景A 项目生产线工艺用压缩空气总消耗量约60m 3/min ，主要用来驱动生产线各气动阀和制成品的吹扫。
在实际工作时，设置3台0.8MPa ，33m 3/min 的无油螺杆式空压机，其正常运行时负载率为90%左右，二用一备。
无油螺杆式空压机基本参数如表1所示。
表1无油螺杆式空压机基本参数2无油螺杆式空压机余热回收量分析计算2.1无油螺杆式空压机热量分析无油螺杆式空压机主要部件包括气路系统的吸气过滤器、进气蝶阀、一级压缩机、中间冷却器、中间气水分离器、二级压缩机、后冷却器、后气水分离器，油路系统的油泵、电机齿轮箱、液压缸油、冷却器等。
空气自过滤器、进气蝶阀进入一级压缩机压缩，生成的高温高压气体经中间冷却器降温、中间级气水分离器去除压缩空气内的凝结水，再经二级压缩相同的流程处理后排出机器。
中间冷却器、后冷却器和油冷却的热量由循环冷却水带走。
无油螺杆式空压机工作流程如图1所示。
无油螺杆式空压机的润滑油不喷入压缩机对高温压缩气体进行降温，故油冷器散热只来源于润滑油和机械零件的摩擦热，热量较少且温度较低，不具备回收价值。
因此，余热回收仅需考虑一级压缩机之后的中间冷却器和二级压缩机之后的后冷器的散热。
由于压缩空气的含水量与当地气象条件有关，且压缩空气中的水冷凝放热占空压机可利用热量比例较小[1]，可忽略此部分热量。

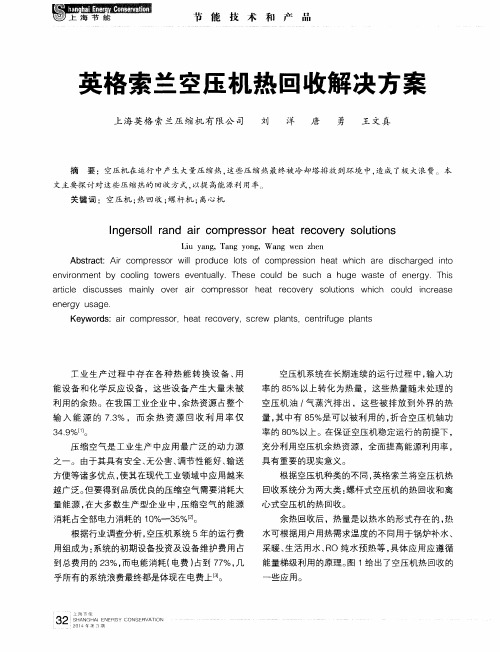

空压机热能回收数据空压机消耗的电源以以下几种形式消耗1、75%的电能转化成热能存在于热油之中，通过冷却器冷却带走；2、10%的电能转化为热能存在压缩空气中，通过冷却器冷却带走；3、10%的电能转化成热能后辐射损失及不可控的压缩内耗损失；4、5%的电能转化成马达热量损耗空压机运行的油温度越高，浪费的有用功就越大，大约有75%的热能存储在热油回路中，所设计的热能回收装置正是为了在对压缩机性能不产生任何负面影响的前提下，以热交换产生热水的形式回收以上绝大部分的热能，回收率可达实际输入轴功率的65%~75%。
我公司空压机运行的油温在80-90°c之间，热水温度可达50-80°C之间我司目前安装了热能回收装置的空压机共有三台，总功率300KW，日常运行的有两台（两用一备），总功率200KW，按70%回收率、负荷率80%计算有112KW,共112×860=96320千卡（1KW=860千卡）。
假如自来水温度按年平均15°C计算，热水温度按60°C计算，回收的热量每小时可以产生96320÷（60-15）=2140公斤的热水（一公斤水升高1°C需要1千卡的热量），每天可以产生2140×24=51371公斤温度达60°C的热水，按每人明天30公斤热水计算，可以满足1712个人的需要。
另公司还安装了300平方米的太阳能热水设备，可以满足300-400人的热水需要，所以目前我们公司的热水设备共可以满足两千多人的需要。
明年杨丰公司即将搬迁进入科彩工业园，杨丰公司同样有一台装有热能回收设备的空压机，总功率为50KW，每天可以产生近13000公斤的热水，可以满足400人的需要（计算方法同上），由于杨丰的厂房靠近新的综合楼，所以我司已计划将这套热能回收设备用于新的综合楼。
锅炉热能回收数据我司四号厂房新配置了一台2000000千卡的锅炉，这台锅炉的烟囱上也安装了烟气热能回收装置，正常生产时，每月大概需要消耗18000立方米的天然气（根据1号厂房锅炉的数据），平均每天600立方米，每立方米的天然气可以产生8500千卡的热量，600立方米的天然气可以产生600*8500=5100000千卡的热量，烟气热能回收装置的回收效率一般能达到1-3%，假如按平均2%计算，每天也可以回收102000千卡的热量，可以产生热水102000÷（60-15）=2267公斤（算法与空压机热能回收相同）的热水.可以满足75人的使用。
洛阳X X有限公司空压机热水机回收60%可产55℃热水40吨132KW空压机方案设计公司名称：东莞启邦机电设备有限公司日期： 2016年06月23日目录一：空压机热水机节能效果统计表 (3)二：空压机热水机10大技术特点 (5)三：空压机散热及热水机回收原理 (8)四：空压机热水机热水方案设计 (10)五：热水工艺流程图.... . (13)六：空压机热水系统运行描述 (14)七：经济效益和运行费用计算. (15)八：各种供热方式运行费用比较. (16)九：输送热水系统工程 (17)十：质量保证标准程序和维护保养. ............ (19)十一：空压机热水机电控原理 (21)十二：报价单 . (23)十三：客户案例 . (23)十四：现场设备和水垢照片 . ... . (24)十五：专利证书和公司资料 ... . (30)1、全方位除垢技术：全自动干烧除垢、酸洗除垢，可彻底清除水垢，还有除垢提醒功能，解决你的后顾之忧。
干烧除垢是通过压缩气体把换热器的水吹出机体，在水和气混合时，有冲涮旋转功能，能有效的剥离附着在管路表面的水垢，之后没有水的机体受热后，由于金属和水垢的膨胀系数不一样，水垢会膨胀开裂脱离，再冲水进去，水垢就会被带走，可以设定除垢时间和间隔时间，水垢更多的原因是长时间不清洗越积越多，到最后无法清洗。
本系统自动除垢，正常设置为每天清洗一次，每次5分钟，根据各地的水质情况可调整。
经过多年的实验总结，水垢即使采用以上除垢，时间久了，在水质硬度较高的地区特别是东北、华北、西北、西南、山东等地区，水垢还是会产生，会影响的换热器的换热效果，水垢的最终解决方案只有一个，就是酸洗除垢，所有锅炉系统除垢都是酸洗除垢，因此选择特殊的换热器，采用某种特殊酸性材料，其酸性不会腐蚀换热器，而只对水垢进行反应，这可以有效的保护换热器同时又把水垢清除。
通过PLC自控技术和参考各种参数进行复杂运算，可达成除垢提醒功能，热水机的水垢达到一定程度，触摸屏有水垢报警提醒，提示需酸洗除垢，此时酸性除垢，可以很简单清洗换热器内的水垢，而不至于等到结垢很严重时才发现，影响换热效果。
