汽车故障诊断与维修1

《汽车故障诊断与维修》课程标准课程编码：课程类别：专业课0220320适用专业：汽车电子技术专业课程所属系部：工程技术教研室学时： 78 编写执笔人: 于天秀审定负责人及审定日期：1.课程定位与设计思路1.1课程性质与作用课程的性质课程是汽车电子技术专业的专业核心课程，是校企合作开发的基于工作过程的课程，其是一门实践性理论性并重的课程，是汽车检测与维修技术专业的核心课程。

本课程教学效果对专业的发展建设和学生的就业情况有着重要的影响。

本课程是研究汽车在不解体的情况下故障诊断与性能技术的检测，是高等职业教育中汽车运用技术专业的一门主要的实践课。

本课程主要是在理论教学的基础上，培养学生在不解体汽车的条件下，掌握汽车性能的检测与故障诊断以及相关维修技术；同时对现代化汽车高级检测及维修设备有较全面的认识，从而达到熟悉仪器仪表以及合理使用的目的。

其前导课程为《汽车电工电子技术》、《汽车机械制图》、《汽车发动机构造与维修》、《汽车底盘构造与维修》、《汽车电器构造与维修》等，后续课程为《二手车评估》课程设计思路1.2．《汽车故障诊断与维修》采用以行动为导向、基于工作过程课程开发方法进行设计，整个学习领域由7个学习情境组成。

在学习情境设计的过程中，主要考虑了以下因素：（1）学习情境的设计要符合基于工作过程的教学设计思想的要求。

学习情境是在职业院校实训场地对真实工作过程的教学化加工，以完成具体的工作任务为目标。

（2）学习情境的前后排序要符合学生认知规律，可以考虑从简单到复杂，从单一到综合的排列方法。

（3）《汽车故障诊断与维修》学习情境的设计要考虑尽量对典型工作任务进行归纳，按照实际生产中经常出现的工作任务频率这一事实逻辑设计学习情境。

教学内容按照结构完整的工作过程进行组织，即划分为“确定工作任务”、“计划”、“实施”和“检查评估与结果记录”几个阶段，注意培养学生完成综合性工作的能力。

2.课程目标1.知识目标：（1）掌握汽车各系统总成主要部件的类型、作用、结构、特点与工作原理；（2）理解汽车各系统总成的基本工作原理，具有分析简单电路的逻辑思维能力；（3）基本掌握汽车各系统总成的故障诊断的程序和方法；（4）能识别汽车各系统总成主要部件，了解其在车上的布置及连接关系；（5）掌握检测汽车各系统总成主要部件的故障判断与检修的实际操作能力，具备使用万用表、诊断仪、示波器进行零部件故障分析与检修的能力；（6）对各种故障进行检测与诊断；对有关设备进行合理使用。

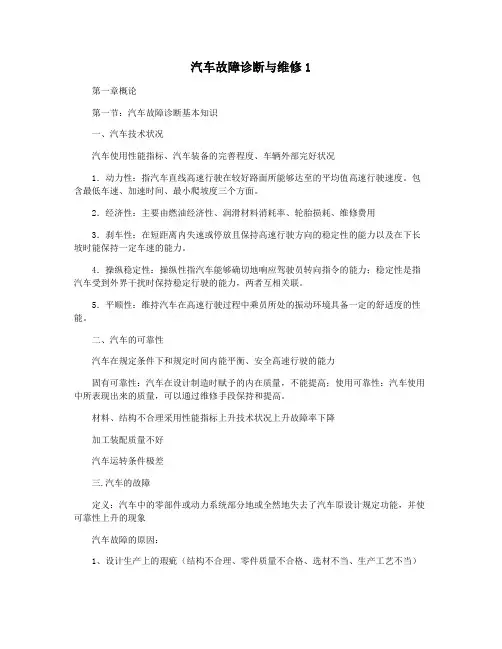

汽车故障诊断与维修1第一章概论第一节：汽车故障诊断基本知识一、汽车技术状况汽车使用性能指标、汽车装备的完善程度、车辆外部完好状况1．动力性：指汽车直线高速行驶在较好路面所能够达至的平均值高速行驶速度。

包含最低车速、加速时间、最小爬坡度三个方面。

2．经济性：主要由燃油经济性、润滑材料消耗率、轮胎损耗、维修费用3．刹车性：在短距离内失速或停放且保持高速行驶方向的稳定性的能力以及在下长坡时能保持一定车速的能力。

4．操纵稳定性：操纵性指汽车能够确切地响应驾驶员转向指令的能力；稳定性是指汽车受到外界干扰时保持稳定行驶的能力，两者互相关联。

5．平顺性：维持汽车在高速行驶过程中乘员所处的振动环境具备一定的舒适度的性能。

二、汽车的可靠性汽车在规定条件下和规定时间内能平衡、安全高速行驶的能力固有可靠性：汽车在设计制造时赋予的内在质量，不能提高；使用可靠性：汽车使用中所表现出来的质量，可以通过维修手段保持和提高。

材料、结构不合理采用性能指标上升技术状况上升故障率下降加工装配质量不好汽车运转条件极差三.汽车的故障定义：汽车中的零部件或动力系统部分地或全然地失去了汽车原设计规定功能，并使可靠性上升的现象汽车故障的原因：1、设计生产上的瑕疵（结构不合理、零件质量不合格、选材不当、生产工艺不当）2、使用因素及维修不良道路与天气情况：坎坷崎岖的路面，山区行驶；严寒低温，酷暑高温；燃油、润滑油使用不当：燃油牌号、润滑油黏度；驾驶操作不当；使用不当；维护保养不当；维修质量差。

3、零件失灵:大部分就是长期运转正常磨损后产生的用故障率曲线来表示汽车发生故障的频率随行驶里程或行驶时间的变化曲线该曲线描述了汽车故障的变化规律早期故障期（oa）——出现在汽车投入使用后的一段较短时间内，汽车处在走合期，故障率比较高，但随使用时间及里程的延续迅速下降。

新车：设计或生产木患材料瑕疵、工艺质量问题、质检不合格等等导致的大修过的汽车：加装不当、修理质量不低随机故障期（ab）——汽车的正常使用时期，故障率较低，曲线平坦稳定基本上不随时间而变化这一时期故障的出现是随机的损耗故障期（bc）——随着高速行驶里程的减少，汽车机件本身磨损、烦躁、锈蚀、老化等失灵激增，汽车的技术状况上升，可靠性也减少，步入该阶段，故障率急剧下降。

汽车故障诊断与排除实习指导书（汽车运用技术专业）目录实验一节气门位置传感器的检测 (3)实验二曲轴位置传感器的检测 (6)实验三电动汽油泵的检测 (9)实验四燃油压力调节器的检测 (12)实验五喷油器的检测 (14)实验六汽缸压力检测 (16)实验一节气门位置传感器的检测一、目的和要求1.掌握节气门位置传感器的结构与工作原理。

2.掌握节气门位置传感器的检测方法3．了解节气门位置传感器引起的常见故障二、实训课时2课时三、实训器材1、工具：常用工具，万用表、大众1552诊断仪、K81汽车诊断仪。

2、设备：桑塔纳2000轿车AJR型发动机、别克电喷发动机实训台架各一台，桑塔纳2000和丰田皇冠轿车整车各一辆、德国爱维公司电控发动机模拟教学试验板。

四、原理与应用1、安装位置：安装在节气门体上节气门轴的一侧，由节气门操纵。

2、功用：用来检测节气门的开度，将节气门开度（即发动机负荷）大小转变为电信号输入电控单元。

电控单元根据节气门位置信号判别发动机的工况，决定控制方式；控制燃油喷油量、点火正时、废气再循环、空调、怠速以及变速器换挡等多种功能和参数。

3、构造：由电刷、电刷保持架、电阻器、输出端子等组成，其实际是滑片式变阻器（电位计），连接在节气门体的节气门轴上。

4、工作原理：节气门位置传感器是一个电位计，电控单元通过接收信号线上的电压，计算节气门位置；随着节气门位置的改变，电刷在电阻器上滑动位置不同，则节气门位置传感器输出到电控单元的电压信号也发生变化；节气门开度小时，输出电压较低，随着节气门开度的增大，输出信号电压亦相应增加节气门位置传感器波形。

大众桑塔纳2000节气门位置传感器节气门控制组件的电路如下图所示。

1、节气门控制组件的组成和作用①节气门电位计（G69）和节气门定位电位计G88，这两个部件起着节气门位置传感器的作用。

它们有两个与节气门联动的可动电刷触点，一个触点在节气门全闭时与怠速触点接触，另一个触点为可在电阻体上滑动的可动触点，节气门开度的大小与电阻的变化成比例。

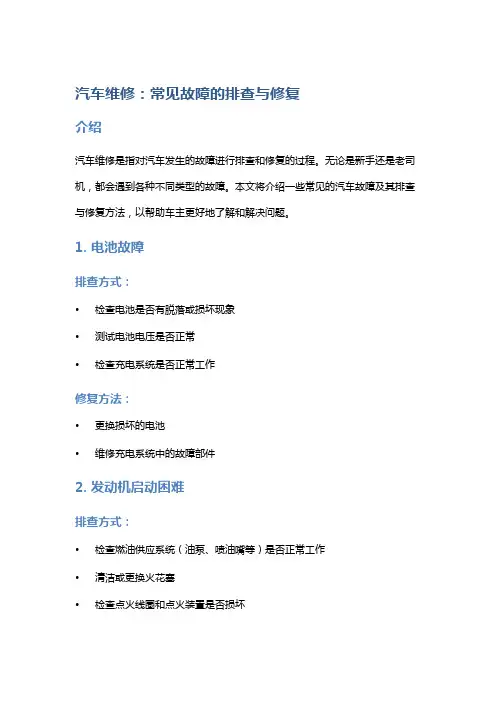

汽车维修：常见故障的排查与修复介绍汽车维修是指对汽车发生的故障进行排查和修复的过程。

无论是新手还是老司机，都会遇到各种不同类型的故障。

本文将介绍一些常见的汽车故障及其排查与修复方法，以帮助车主更好地了解和解决问题。

1. 电池故障排查方式：•检查电池是否有脱落或损坏现象•测试电池电压是否正常•检查充电系统是否正常工作修复方法：•更换损坏的电池•维修充电系统中的故障部件2. 发动机启动困难排查方式：•检查燃油供应系统（油泵、喷油嘴等）是否正常工作•清洁或更换火花塞•检查点火线圈和点火装置是否损坏修复方法：•清洗或更换燃油供应系统中出现故障的部件•更换损坏的点火线圈或其他点火装置3. 刹车失灵排查方式：•检查制动液是否不足或泄漏•检查刹车片和刹车盘是否磨损严重•检查刹车系统中的气泡修复方法：•添加制动液或维修相关泄露问题•更换磨损严重的刹车片和刹车盘•去除刹车系统中的气泡4. 发动机故障灯亮起排查方式：•使用诊断工具扫描故障码•检查发动机的传感器是否正常工作修复方法：•根据故障码进行相应的维修措施•更换不工作的传感器5. 前照灯失效排查方式：•检查前照灯是否损坏或需要更换灯泡•检查电源线和保险丝是否受损修复方法：•更换损坏的前照灯或灯泡•维修受损电源线和保险丝总结汽车维修是一个复杂而多样化的过程，需要对各个部件有深入了解并能够快速排查问题。

通过了解常见故障的排查方式和修复方法，车主可以在汽车出现问题时迅速解决并避免进一步损坏。

如果无法自行解决，建议咨询专业的汽车维修服务提供商或技师以获取更准确和可靠的帮助。

以上是关于常见汽车维修故障排查与修复的简介，希望能对您有所帮助！。

汽车发动机常见故障的诊断与维修探讨汽车发动机是汽车的“心脏”，是驱动汽车运行的核心部件。

然而，发动机故障是汽车中比较常见的问题之一。

本文将论述一些常见的汽车发动机故障以及相应的诊断和维修方法。

1. 发动机启动困难可能的原因有：电池电量不足、起动电机故障、点火系统故障、供油系统故障等。

首先，要检查电池的电量，如果电量充足，则应该对起动电机、点火系统和供油系统进行检查。

2. 发动机失火失火的原因很多，例如：点火线圈故障、点火塞堵塞、点火正时不准确、燃油供应不足等。

在出现发动机失火时，应该首先检查点火系统和燃油供应系统。

可以检查点火线圈、火花塞、点火开关和点火线是否正常，或者检查燃油系统的油泵、燃油滤清器和喷油嘴是否故障。

3. 发动机冒黑烟发动机冒黑烟是由于燃油供应过多，或者是燃烧不完全造成的。

这种情况可能是空气过滤器被堵塞，气门调整不准确，燃油喷射器故障等原因引发的。

应该对空气滤清器、气门调整、燃油喷射器等方面进行检查，并进行清洁和维修。

发动机异响通常是由于发动机内部部件损坏引起的。

这种情况可能是连杆轴承、曲轴轴承、气门杆等部件损坏或磨损引起的。

应该对发动机内部进行检查，并进行相应的更换和维修。

发动机漏油通常是由于密封件破裂或磨损引起的，例如：曲轴前轴封、气门室盖垫片等。

应该对润滑系统和密封系统进行检查，并进行更换和维修。

综上所述，发动机故障的原因有很多，对故障进行诊断和维修涉及到多个方面的知识，需要进行全面的考虑和综合处理。

在进行诊断和维修时，应该注意安全，确保操作正确。

如果不熟悉维修技术，最好寻求专业人士的帮助。

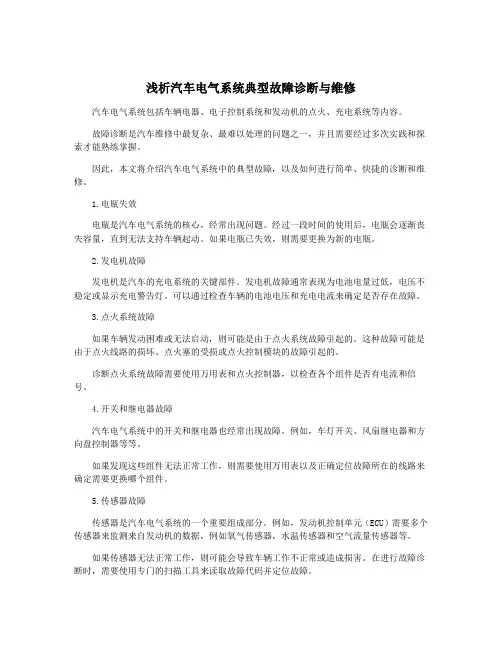

浅析汽车电气系统典型故障诊断与维修汽车电气系统包括车辆电器、电子控制系统和发动机的点火、充电系统等内容。

故障诊断是汽车维修中最复杂、最难以处理的问题之一，并且需要经过多次实践和探索才能熟练掌握。

因此，本文将介绍汽车电气系统中的典型故障，以及如何进行简单、快捷的诊断和维修。

1.电瓶失效电瓶是汽车电气系统的核心，经常出现问题。

经过一段时间的使用后，电瓶会逐渐丧失容量，直到无法支持车辆起动。

如果电瓶已失效，则需要更换为新的电瓶。

2.发电机故障发电机是汽车的充电系统的关键部件。

发电机故障通常表现为电池电量过低，电压不稳定或显示充电警告灯。

可以通过检查车辆的电池电压和充电电流来确定是否存在故障。

3.点火系统故障如果车辆发动困难或无法启动，则可能是由于点火系统故障引起的。

这种故障可能是由于点火线路的损坏、点火塞的受损或点火控制模块的故障引起的。

诊断点火系统故障需要使用万用表和点火控制器，以检查各个组件是否有电流和信号。

4.开关和继电器故障汽车电气系统中的开关和继电器也经常出现故障。

例如，车灯开关、风扇继电器和方向盘控制器等等。

如果发现这些组件无法正常工作，则需要使用万用表以及正确定位故障所在的线路来确定需要更换哪个组件。

5.传感器故障传感器是汽车电气系统的一个重要组成部分。

例如，发动机控制单元（ECU）需要多个传感器来监测来自发动机的数据，例如氧气传感器，水温传感器和空气流量传感器等。

如果传感器无法正常工作，则可能会导致车辆工作不正常或造成损害。

在进行故障诊断时，需要使用专门的扫描工具来读取故障代码并定位故障。

总之，汽车电气系统的故障诊断和维修需要熟练的技巧和经验。

因此，如果您无法确定故障所在或无法处理故障，则最好寻求专业的汽车维修服务。

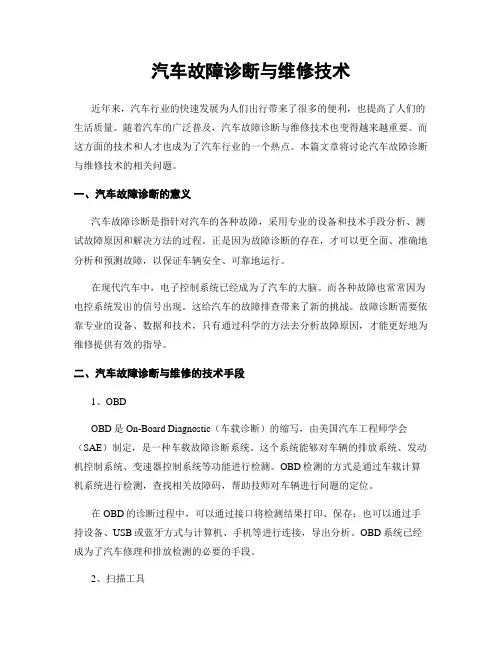

汽车故障诊断与维修技术近年来，汽车行业的快速发展为人们出行带来了很多的便利，也提高了人们的生活质量。

随着汽车的广泛普及，汽车故障诊断与维修技术也变得越来越重要。

而这方面的技术和人才也成为了汽车行业的一个热点。

本篇文章将讨论汽车故障诊断与维修技术的相关问题。

一、汽车故障诊断的意义汽车故障诊断是指针对汽车的各种故障，采用专业的设备和技术手段分析、测试故障原因和解决方法的过程。

正是因为故障诊断的存在，才可以更全面、准确地分析和预测故障，以保证车辆安全、可靠地运行。

在现代汽车中，电子控制系统已经成为了汽车的大脑。

而各种故障也常常因为电控系统发出的信号出现。

这给汽车的故障排查带来了新的挑战。

故障诊断需要依靠专业的设备、数据和技术，只有通过科学的方法去分析故障原因，才能更好地为维修提供有效的指导。

二、汽车故障诊断与维修的技术手段1、OBDOBD是On-Board Diagnostic（车载诊断）的缩写，由美国汽车工程师学会（SAE）制定，是一种车载故障诊断系统。

这个系统能够对车辆的排放系统、发动机控制系统、变速器控制系统等功能进行检测。

OBD检测的方式是通过车载计算机系统进行检测，查找相关故障码，帮助技师对车辆进行问题的定位。

在OBD的诊断过程中，可以通过接口将检测结果打印、保存；也可以通过手持设备、USB或蓝牙方式与计算机、手机等进行连接，导出分析。

OBD系统已经成为了汽车修理和排放检测的必要的手段。

2、扫描工具扫描工具是OBD系统的重要组成部分之一，用于读取车辆上的故障码及其相关数据，帮助技师进行车辆问题的诊断。

扫描工具通常由硬件和软件组成，硬件部分包括OBD插头、连接线等，软件部分就是指扫描工具配备的读故障码程序。

扫描工具一般有手持式、台式等多种类型，根据具体要求选择合适的扫描工具是关键。

3、电脑诊断系统现如今，汽车的液晶显示屏、智能键盘，车载互联等都已经成为汽车产品的标配。

那么，在修车中，也有很多的电脑诊断设备在使用。

汽车维修与故障诊断一、引言汽车作为现代社会交通工具的重要组成部分，具有极高的实用性和便利性。

然而，由于汽车复杂的机械设备和系统，难免会出现各种故障。

因此，汽车维修和故障诊断显得尤为重要。

本文将从汽车维修的基本原则、常见故障及其诊断方法等角度进行探讨。

二、汽车维修的基本原则汽车维修的基本原则包括维修安全、高效、可靠三个方面。

首先，维修应遵循安全有序的原则，确保维修环境安全，操作过程中注意自身安全，避免事故的发生。

其次，维修应高效进行，通过科学合理的操作流程和方法，提高维修效率，减少时间成本。

最后，维修的结果应当是可靠的，保证汽车的正常运行和乘车安全。

三、汽车常见故障及其诊断方法1. 发动机故障发动机故障是汽车最常见也最严重的故障之一。

常见的发动机故障包括启动困难、缺缸、冒黑烟等。

针对不同的故障现象，可以进行以下诊断方法：检查点火系统、检查供油系统、检查气缸压力等。

通过逐一排除故障点，找到问题所在，进行修理或更换相应的零部件。

2. 刹车系统故障刹车系统故障是汽车运行过程中最危险的故障之一。

常见故障包括制动失灵、刹车时有异响等。

故障的诊断方法包括检查刹车液位、检查刹车片磨损情况、检查刹车片与刹车盘的接触情况等。

通过检查和测试，确定故障原因，并采取相应的修理或更换措施。

3. 电气系统故障电气系统故障是汽车维修中较为常见的故障之一。

常见故障包括电瓶无法充电、灯光不亮等。

针对不同的故障现象，可以进行以下诊断方法：检查电瓶及充电电路、检查电线连接情况等。

通过仔细检查和测试，确定故障点，采取相应措施进行修理或更换。

四、汽车维修的注意事项在进行汽车维修时，需要注意以下几点：1. 熟悉汽车的结构和工作原理，了解常见的故障类型及其诊断方法。

2. 使用正确的维修工具，并掌握正确的使用方法，避免操作错误导致更多的故障。

3. 在进行维修前，先对故障进行全面的排查和分析，确定故障的具体原因。

4. 严格按照维修手册和操作规范进行操作，确保维修的准确性和安全性。
