常用内六角螺丝螺纹规格表
英制管螺纹基本尺寸及公差(牙形角55o)BSPP 英制锥管螺纹基本尺寸及公差(牙形角55o)BSPT
美制管螺纹基本尺寸及公差(牙形角60o)UN(F)
公制螺纹基本尺寸及公差(牙形角60o) M
55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)
聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm 冷轧无缝钢管、外径127mm-600mm,壁厚16mm-100mm,外径精度±0.5%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直辖市及国外,产品深得用户依赖。 公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。主营材质:20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、
螺 母 六角螺母—C 级 I 型六角螺母—A 和B 级 六角薄螺母 (GB/T41-2000) (GB/T6170-2000) (GB/T6172.1-2000) 标记示例 螺纹规格 D=M12、性能级别为5级、不经表面处理、C 级的六角螺母: 螺母 GB/T41-2000 M12 螺纹规格 D=M12、性能级别为8级、不经表面处理、A 级的I 型六角螺母: 螺母 GB/T6170-2000 M12mm 注:A 级用于D ≤16,B 级用于D >16 1.各部位的尺寸 螺纹规格D M3 M4 M5 M6 M8 M10 M12 M16 M20 M24 M30 M36 M42 e GB/T41 8.63 10.89 14.20 17.59 19.85 26.17 32.95 39.55 50.85 60.79 72.07 GB/T6170 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 GB/T6172.1 6.01 7.66 8.79 11.05 14.38 17.77 20.03 26.75 32.95 39.55 50.85 60.79 72.02 s GB/T41 8 10 13 16 18 24 30 36 46 55 65 GB/T6170 5.5 7 8 10 13 16 18 24 30 36 46 55 65 GB/T6172.1 5.5 7 8 10 13 16 18 24 30 36 46 55 65 m GB/T41 5.6 6.1 7.9 9.5 12.2 15.9 1 8.7 22.3 25.4 31.5 34.9 GB/T6170 2.4 3.2 4.7 5.2 6.8 8.4 10.8 14.8 18 21.5 25.6 31 34 GB/T6172.1 1.8 2.2 2.7 3.2 4 5 6 8 10 12 15 18 21
英制锥管螺纹基本尺寸及公差(牙形角55o)BSPT
公制螺纹基本尺寸及公差(牙形角60o) M 55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达
55°圆锥管螺纹基本尺寸对照表最新下载-汇兴达55°圆锥管螺纹(BSPT)
聊城市鑫茂祥管业有限公司专业经营钢管规格:5mm*1mm—1020mm*200mm合金钢管、外径22mm-127mm冷轧无缝钢管、外径 127mm-600mm,壁厚16mm-100mm,外径精度±%,壁厚精度±5%热轧中厚壁无缝钢管、16Mn外径400—1600mm、壁厚20—60mm 的大口径厚壁卷管,可定尺到16米及各种规格的无缝方管、异型无缝钢管等.常备钢管种类有:构造用无缝钢管、流体用无 缝钢管、液压无缝钢管、电力用无缝钢管、石油输送用无缝钢管、化肥设备用无缝钢管、煤矿用无缝钢管、不锈钢无缝钢管、化工用无缝钢管、纺织机械用无缝钢管、汽车;水利用无缝钢管,精密无缝钢管、光亮无缝钢管、军工医疗用无缝钢管、管道用无缝钢管、支柱用无缝钢管、合金无缝管、高压无缝管、大口径直缝焊管等。适用于工程、煤矿、纺织、电力、锅炉、机械、军工等各个领域。公司以良好的信用、优质的产品、雄厚的实力、低廉的价钱享誉全国30多个省、市、自治区、直 辖市及国外,产品深得用户依赖。 公司常年销售成都钢铁集团、冶钢集团、包头钢厂、宝钢集团、鞍钢集团、天津大无缝、西宁特钢厂、无锡钢厂、衡阳钢厂等各大钢厂生产的各种无缝钢管及合金管。主营材质:20#、35#、45#、20G、20A、40Mn2、45Mn2、27SiMn、40MnB、20MnVB、20Cr、30Cr、35Cr、40Cr、45Cr、50Cr、 38CrSi、12CrMo 、20CrMo、35CrMo、42CrMo、12CrMoV、12Cr1MoV、38CrMoAL、50CrV、20CrMnSi、30CrMnSi、35CrMnSi、 20CrMnTi、30CrMnTi、12CrNi2、 12CrNi3、12Cr2Ni4、40CrNiMoA、45CrNiMoVA、20G、20MnG、25MnG、12CrMoG、15CrMoG、12Cr2MoG、12Cr1MoVG、12Cr2MoWVTiB、 12Cr3MoVSiTiB等实行标准:GB/T8162-99构造管、GB/T8163-99流体管、GB/T3087-99中低压锅炉管、GB/T5310-95高压锅炉管、GB/T6479-2000化肥专用管、27SiMn 液压支架管、高压合金管、GB/T9948-85石油裂化管GB9948-88、地质钻探用管YB235-70、汽车半轴套管YB/T5035-96。 现我公司有大量合金管、高压管、无缝方管、异型无缝钢管现货,将以优惠的价钱,批零兼营的方式,为您提供快捷优质的服务,欢迎新老客户前来洽谈、电议。 管螺纹的基本尺寸表 (2010-10-25 15:57:35) 转载▼ 标签: 杂谈 表(1)螺纹基本尺寸G1/2 、ZG1/2 (单位:mm)
螺纹基本尺寸对照表 (以及螺纹底孔相关尺寸) 参照机械设计师首册编制 OPMSM 2005年7月
螺纹代号 Thread code 一、英制螺纹(螺纹牙型角55度) BSW——英国标准惠氏螺纹(粗牙) BSF——英国标准惠氏螺纹(细牙) G——直管螺纹(外螺纹分A、B两级即在螺纹中径公差有所区别,丝锥分G、G-D)非密封性螺纹 R——锥管外螺纹(旧代号ZG;KG) RC——锥管内螺纹(旧代号ZG;KG) 二、美制螺纹(螺纹牙型角60度) UNC——统一制粗牙螺纹(代替NC) UNF——统一制细牙螺纹(代替NF) UNEF——统一制超细牙螺纹 UN——统一制不变螺距螺纹 UNS——统一制特殊螺纹 三、美制螺纹(螺纹牙型角60度) NPT——一般用途锥管螺纹(旧代号Z、K)(斜角为1°47'即1:16)NPSC——管接头直管内螺纹 NPSM——设备上自由配合,机械连接用直管螺纹 NPTF——干密封锥管螺纹 NPSF——干密封燃料内螺纹 NGT——气瓶用螺纹 四、米制螺纹(螺纹牙型角60度,斜角为1°47'24"即1:16) ZM——米制锥管螺纹 五、其它螺纹 SM——缝纫机螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形) PZ——气瓶螺纹 5V1至20V1——气门芯螺纹(螺纹牙型角60度,平顶、螺纹底部为园弧形) 六、管螺纹(螺纹牙型角55度,螺纹顶、底部为园弧形约) RC——圆锥内螺纹(螺纹牙型角55度,斜角为1°47'即1:16) RP——圆柱内螺纹(螺纹牙型角55度) R——圆锥外螺纹(螺纹牙型角55度,斜角为1°47'即1:16) 七、普通螺纹(螺纹牙型角60度) M——普通螺纹代号 八、特殊螺纹 Tr——梯形螺纹(螺纹牙型角30度) B——锯齿形螺纹(牙型角30×30度)
螺丝及沉头孔尺寸表 规格 螺丝头直径 螺丝头厚度 螺丝杆直径 沉头孔直径 沉头孔深度 通过孔直径 M2 3.8 4.5 3.0 2.5 M3 5.5 6.0 3.5 3.5 M4 7.0 7.5 4.5 4.5 M5 8.5 9.0 5.5 5.5 M6 10.0 6 5.8 11 6.5 6.5 M8 12.0 8 7.8 13 8.5 8.5 M10 15.0 10 9.8 16 10.5 10.5 M12 17.8 12.5 11.8 19 12.5 12.5 M14 M16 24 16 15.9 26 16.5 17 M18 M20 M22 M24 ds'φ φ ds dk dk'φφφ ds ds'φφφdk'dk k " k d d k ' k
六角承孔头螺丝[JIS B1176(1988) *JIS B1176(1976)拔粹 TEL FAX E-mail ccsmould@https://www.doczj.com/doc/221578418.html, (0512)65015828(0512)65012333 参考:对六角承孔头螺丝的沉头及螺丝孔的呎吋 螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30 螺牙节距(p) 0.5 0.7 0.8 1 1.25 1.5 1.75 2 2 2.5 3 3.5 b 参 考 18 20 22 24 28 32 36 40 44 52 60 72 dk 最大(基准呎吋) 5.5 7 8.5 10 13 16 18 21 24 30 36 45 最大 5.68 7.22 8.72 10.22 13.27 16.27 18.27 21.33 24.33 30.33 36.39 45.39 最小 5.32 6.78 8.28 9.78 12.73 15.73 17.73 20.67 23.67 29.67 35.61 44.61 da 最大 3.6 4.7 5.7 6.8 9.2 11.2 13.7 15.7 17.7 22.4 26..4 33.4 ds 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30 最小 2.86 3.82 4.82 5.82 7.78 9.78 11.73 13.73 15.73 19.67 23.67 29.67 k 最大(基准呎吋) 3 4 5 6 8 10 12 14 16 20 24 30 最小 2.86 3.82 4.82 5.70 7.64 9.64 11.57 13.57 15.57 19.48 23.48 29.48 r 最小 0.1 0.2 0.2 0.25 0.4 0.4 0.6 0.6 0.6 0.8 0.8 1 螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 ds 3.3 4 5 6 8 10 12 14 16 20 24 30 ds’ 3.4 4.5 5.5 6.6 9 11 14 16 18 22 26 33 dk 5.5 7 8.5 10 13 16 18 21 24 30 36 45 dk′ 6.5 8 9.5 11 14 17.5 20 23 26 32 39 48 k 3 4 5 6 8 10 12 14 16 20 24 30 k′ 2.7 3.6 4.6 5.5 7.4 9.2 11 12.8 14.5 18.5 22.5 28 k′′ 3.3 4.4 5.4 6.5 8.6 10.8 13 15.2 17.5 21.5 25.5 32 k d k l b s d k d a d s φφφr
创作编号:BG7531400019813488897SX 创作者:别如克* 螺丝规格表 给你标准号,具体的自己去查。 六角头螺栓GB/T 5782-2000 十字槽盘头自攻螺钉GB845-85 内六角圆柱头螺钉GB/T 70.1-2000 方头螺栓C级GB8-88 标准型弹簧垫圈GB93-87 十字槽沉头自攻螺钉GB846-85 六角头螺栓全螺纹GB/T 5783-2000 六角螺母C级GB/T41-2000 方螺母C级GB39-88 开槽圆柱头螺钉GB/T 65-2000 蝶形螺母GB62-88 内六角沉头螺钉GB/T 70.3-2000 螺杆GB/T 15389-94 地脚螺栓GB799-88 内六角平圆头螺钉GB/T 70.2-2000 半圆头方颈螺栓GB12-88 内六角平端紧定螺钉GB/T 77-2000 十字槽盘头螺钉GB/T 818-2000 六角厚螺母GB56-88 十字槽盘头自钻自攻螺钉GB/T 15856.1-2002 圆螺母GB812-88 六角头自攻螺钉GB5285-85 开槽沉头螺钉GB/T 68-2000 六角法兰面螺栓小系列GB/T 16674-1996 六角法兰面螺栓-加大系列-B级GB5789-86 平垫圈C级GB/T 95-2002 盖形螺母GB923-88 开槽盘头自攻螺钉GB5282-85 墙板自攻螺钉 GB/T 14210-93 十字槽半沉头自攻螺钉 GB847-85 螺丝规格 (一)、六角螺栓(HEXAGON HEAD BOLTS) 1、英制螺栓参照标准为ANSI/ASME B18.2.1,日标参照JIS B1180(韦氏牙)。英制参照BSW916(韦氏牙)。 (1)、HEX MACHINE BOLT:无华司、有束尾、半牙六角螺栓, (2)、HEX TAP BOLT:无华司、无束尾、全牙六角螺栓, (3)、HEX CAP SCREWS:有华司、有束尾、半牙六角螺栓, 2、公制螺栓参照标准如下,其相互区别如表所示:

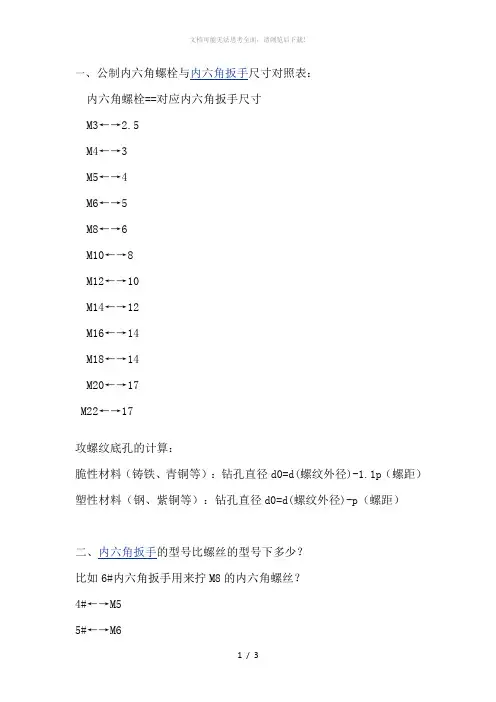

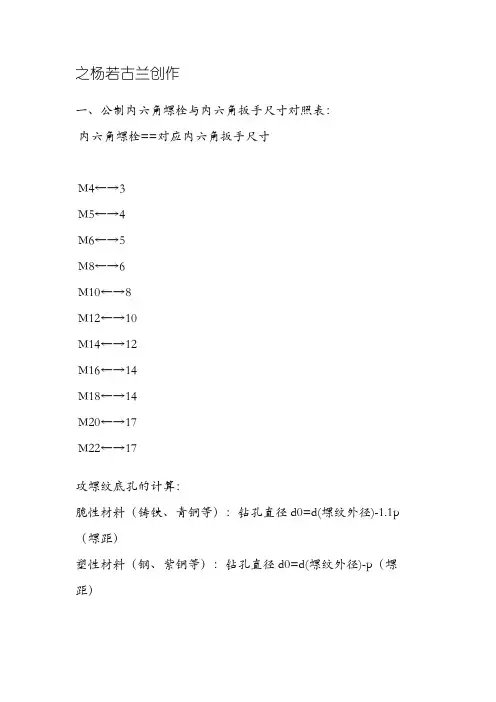

一、公制内六角螺栓与内六角扳手尺寸对照表: 内六角螺栓==对应内六角扳手尺寸 M3←→2.5 M4←→3 M5←→4 M6←→5 M8←→6 M10←→8 M12←→10 M14←→12 M16←→14 M18←→14 M20←→17 M22←→17 攻螺纹底孔的计算: 脆性材料(铸铁、青铜等):钻孔直径d0=d(螺纹外径)-1.1p(螺距)塑性材料(钢、紫铜等):钻孔直径d0=d(螺纹外径)-p(螺距) 二、内六角扳手的型号比螺丝的型号下多少? 比如6#内六角扳手用来拧M8的内六角螺丝? 4#←→M5 5#←→M6
6#←→M8 8#←→M10 10#←→M12 12#←→M14,M16 14#←→M16,M20 17#←→M20 19#←→M24 22#,←→M30 27#←→M36 三、外六角所用的开口扳手以六角螺母对应比较准确,因为存在六角头螺栓和小六角头螺栓。 常用的开口扳手规格为:7、8、10、14、17、19、22、24、27、30、32、36、41、46、55、65; 对应螺纹规格为:M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3,其对应关系为S3=M4、S4=M5、 S5=M6、S6=M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。 攻丝前螺纹底孔直径的计算方法:对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。脆性材料在攻丝时为纯切削状态,底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材
螺丝尺寸对应内六角扳手的四个方面 发布时间:10-08-18 来源: VESSEL CO.,INC. 点击量:33197 字段选择:大中小一、公制内六角螺栓与内六角扳手尺寸对照表: 内六角螺栓==对应内六角扳手尺寸 M3←→2.5 M4←→3 M5←→4 M6←→5 M8←→6 M10←→8 M12←→10 M14←→12 M16←→14 M18←→14 M20←→17 M22←→17 攻螺纹底孔的计算: 脆性材料(铸铁、青铜等):钻孔直径d0=d(螺纹外径)-1.1p(螺距)塑性材料(钢、紫铜等):钻孔直径d0=d(螺纹外径)-p(螺距) 二、内六角扳手的型号比螺丝的型号下多少? 比如6#内六角扳手用来拧M8的内六角螺丝?
4#←→M5 5#←→M6 6#←→M8 8#←→M10 10#←→M12 12#←→M14,M16 14#←→M16,M20 17#←→M20 19#←→M24 22#←→M30 27#←→M36 三、外六角所用的开口扳手以六角螺母对应比较准确,因为存在六角头螺栓和小六角头螺栓。 常用的开口扳手规格为:7、8、10、14、17、19、22、24、27、30、32、3 6、41、46、55、65; 对应螺纹规格为:M4、M5、M6、M8、M10、M12、M14、M16、M18、M20、M22、M24、M27、M30、M36、M42 全套内六角扳手中最小规格为3,其对应关系为S3=M4、S4=M5、S5=M6、S6 =M8、S8=M10、S10=M12、S12=M14-M16、S14=M18-M20、S17=M22-M24、S19=M27-M30、S24=M36、S27=M42。 攻丝前螺纹底孔直径的计算方法:对于脆性材料按照基本尺寸-1.0826螺距,对于塑性材料按照螺纹基本尺寸-螺距+0.1。脆性材料在攻丝时为纯切削状态, 底孔尺寸为螺纹牙底圆直径,塑性材料在攻丝时由于材料受力后产生塑性变形, 材料会向螺纹小径移动,因此底孔应该适当加大。对于M6以下的螺纹孔,不分材料性质,统一按基本尺寸-螺距.钻孔一般用螺栓大径D减去螺距. 四、公制外六角螺栓和套筒(梅花)扳手对边尺寸对照表:
螺丝及沉头孔尺寸表 规格 螺丝头直径 螺丝头厚度 螺丝杆直径 沉头孔直径 沉头孔深度 通过孔直径 普通平垫圈外径 普通平垫圈厚度 M2 M3 7 M4 9 M5 5 10 1 M6 6 11 12 M8 8 13 16 M10 10 16 20 2 M12 19 24 M14 M16 24 16 26 17 M18 M20 M22 M24 ds'φ φ ds dk dk'φφφ ds ds'φφφdk'dk k " k d d k ' k
六角承孔头螺丝[JIS B1176(1988) *JIS B1176(1976)拔粹 TEL FAX E-mail ccsmould@https://www.doczj.com/doc/221578418.html, (0512)65015828(0512)65012333 参考:对六角承孔头螺丝的沉头及螺丝孔的呎吋 螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 (M14) M16 M20 M24 M30 螺牙节距(p) 1 2 2 3 b 参 考 18 20 22 24 28 32 36 40 44 52 60 72 dk 最大(基准呎吋) 7 10 13 16 18 21 24 30 36 45 最大 最小 da 最大 26..4 螺丝称号(d) M3 M4 M5 M6 M8 M10 M12 M14 M16 M20 M24 M30 ds 4 5 6 8 10 12 14 16 20 24 30 ds’ 9 11 14 16 18 22 26 33 dk 7 10 13 16 18 21 24 30 36 45 dk′ 8 11 14 20 23 26 32 39 48 k 3 4 5 6 8 10 12 14 16 20 24 30 k′ 11 28 k′′ 13 32 k d k l b s d k d a d s φφφr
