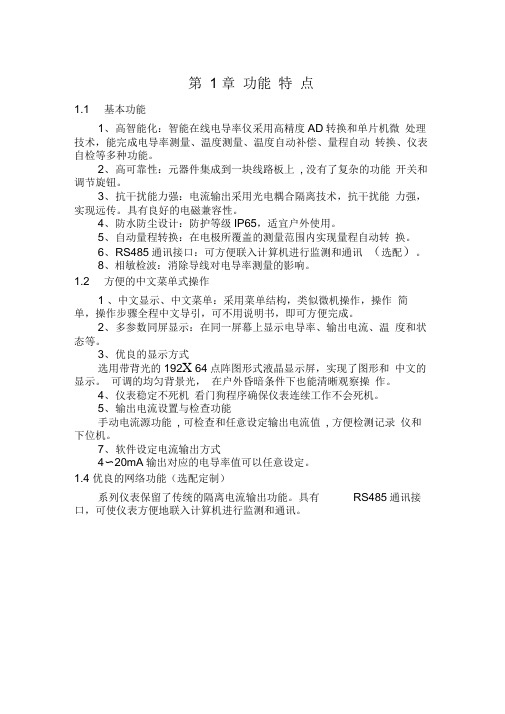

第 1 章功能特点1.1 基本功能1、高智能化：智能在线电导率仪采用高精度AD转换和单片机微处理技术，能完成电导率测量、温度测量、温度自动补偿、量程自动转换、仪表自检等多种功能。
2、高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关和调节旋钮。
3、抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。
具有良好的电磁兼容性。
4、防水防尘设计：防护等级IP65，适宜户外使用。
5、自动量程转换：在电极所覆盖的测量范围内实现量程自动转换。
6、R S485通讯接口：可方便联入计算机进行监测和通讯（选配）。
8、相敏检波：消除导线对电导率测量的影响。
1.2 方便的中文菜单式操作1 、中文显示、中文菜单：采用菜单结构，类似微机操作，操作简单，操作步骤全程中文导引，可不用说明书，即可方便完成。
2、多参数同屏显示：在同一屏幕上显示电导率、输出电流、温度和状态等。
3、优良的显示方式选用带背光的192X 64点阵图形式液晶显示屏，实现了图形和中文的显示。
可调的均匀背景光，在户外昏暗条件下也能清晰观察操作。
4、仪表稳定不死机看门狗程序确保仪表连续工作不会死机。
5、输出电流设置与检查功能手动电流源功能, 可检查和任意设定输出电流值, 方便检测记录仪和下位机。
7、软件设定电流输出方式4〜20mA输出对应的电导率值可以任意设定。
1.4 优良的网络功能（选配定制）系列仪表保留了传统的隔离电流输出功能。
具有RS485通讯接口，可使仪表方便地联入计算机进行监测和通讯。
第 2 章技术指标1、电导率测量范围：0.01 〜30 卩S/cm （配0.01 电极）；0.1 〜300卩S/cm （配0.1 电极）；1.0 〜3000 卩S/cm （配1.0 电极）；10〜30000卩S/cm （配10.0 电极）；2、电子单元基本误差：电导率：士0.5%FS温度：士0.2 °C；3、自动温度补偿范围：0〜80.0 C ，25C为基准温度；4、被测水样：0〜80.0C，1.6MPa；5、仪器基本误差：电导率：士1.0%FS温度：士0.5 C；6、电子单元自动温度补偿误差：士0.5%FS；7、电子单元重复性误差：士0.2%FS士1个字；& 电子单元稳定性：士0.2%FS± 1个字/24h ；9、电流隔离输出：4〜20 mA （负载V750Q ）；10、输出电流误差：W士1%FS11、电子单元环境温度影响误差：＜士0.5%FS12、电子单元电源电压影响误差：＜士0.3%FS13、报警继电器：AC220V，3A；14、通讯接口；RS485选配）15、电源：AC220士22V , 50Hz士1Hz;16 、防护等级：IP65 ；17、数据连续掉电保存时间：10年18、外形尺寸：96 （长）X 96 （宽）X 120 （深）mm 开孔尺寸：92〜92 mm19、重量：1.0kg ；20、工作条件：环境温度0〜60C 相对湿度＜85%；21、可配电极：0.01 、0.1 、1.0、10.0 四种电导电极。
电导率仪操作规程一、引言电导率仪是一种用于测量溶液中电导率的仪器，广泛应用于环境监测、水质检测、化学实验等领域。
为了确保电导率仪的准确性和可靠性，制定本操作规程，以指导操作人员正确使用电导率仪。
二、仪器准备1. 检查仪器和附件是否完好无损。
2. 确保电导率仪已经校准并在有效期内。
3. 检查电导率仪电池电量，如低电量应及时更换。
三、操作步骤1. 打开电导率仪电源，并等待其启动。
2. 按照仪器说明书，将电导率测量电极插入待测溶液中。
3. 等待电导率仪稳定测量结果，通常需要几秒钟。
4. 记录测量结果，并按需求进行单位换算。
5. 重复上述步骤，对其他待测溶液进行测量。
四、注意事项1. 使用电导率仪前，应先了解待测溶液的特性，并根据需要选择合适的电导率测量电极。
2. 操作人员应穿戴适当的防护装备，如实验手套和护目镜。
3. 保持电导率测量电极的清洁和干燥，避免污染和损坏。
4. 避免将电导率仪暴露在高温、潮湿或者腐蚀性环境中。
5. 使用完毕后，及时关闭电导率仪电源，并将电导率测量电极清洗干净。
五、常见故障排除1. 仪器无法启动：检查电池电量是否充足，如电池电量不足应及时更换。
2. 测量结果不许确：检查电导率测量电极是否干净，如有污染应进行清洗或者更换。
3. 仪器显示异常：尝试重新启动电导率仪，如问题仍未解决，联系维修人员进行检修。
六、维护保养1. 定期检查电导率仪的外观和连接线是否损坏，如有损坏应及时更换。
2. 定期清洁电导率测量电极，使用纯净水或者适当的清洗液进行清洗。
3. 定期校准电导率仪，确保测量结果的准确性。
4. 定期更换电导率测量电极，根据使用频率和仪器要求进行更换。
七、安全注意事项1. 操作人员应熟悉电导率仪的使用方法和安全注意事项。
2. 在操作过程中，避免将电导率仪暴露在火源、高温或者潮湿环境中。
3. 避免将电导率仪接触到腐蚀性溶液或者物质。
4. 在操作过程中，如发现异常情况或者故障，应即将住手使用并联系维修人员。
电导率仪操作规程电导率仪是一种用于测量溶液中离子浓度的仪器，其操作过程需要严格按照规程进行。
以下是电导率仪的操作规程，供参考：一、仪器准备1.保证电导率仪处于正常工作状态，检查仪器的电源和连接线是否正常。
2.根据待测溶液的浓度范围，选择合适的探头，并确认其是否处于良好的状态。
3.打开电导率仪的电源，进行预热，通常需要10-15分钟。
二、仪器校准1.使用标准溶液对电导率仪进行校准。
首先使用零点溶液进行调零，将探头浸入零点溶液中，调零后将测得的电导率数值记录下来。
2.使用标准溶液进行高位校准。
将探头浸入标准溶液中，等待电导率仪稳定后，记录测得的电导率数值。
3.根据标准溶液的浓度和测得的电导率数值进行插值计算，得到校准系数。
4.将校准系数输入电导率仪，完成校准过程。
三、测量操作1.将待测溶液倒入测量容器中，并保证液位高度适宜，不超过探头的浸入深度。
2.将电导率仪的探头浸入待测溶液中，等待电导率仪稳定后，记录测得的电导率数值。
3.测量结束后，将探头从溶液中取出，清洗干净并擦干。
四、数据处理1.将测得的电导率数值根据校准系数进行修正，得到实际电导率数值。
2.根据实际电导率数值和溶液的浓度公式，计算出溶液的离子浓度。
五、仪器保养1.每次使用后，及时清洗探头，避免溶液残留导致探头受损。
2.定期进行探头的校准和调零，以保证测量结果的准确性。
3.避免将电导率仪暴露在高温、潮湿或有腐蚀性气体的环境中，以免损坏仪器。
4.注意仪器的操作规程，避免将电导率仪中的电子元件受到碰撞或振动。
以上是电导率仪的操作规程，用户在使用电导率仪时，应按照上述规程进行操作，以确保测量结果的准确性和仪器的正常工作。
同时，还需要注意仪器的保养和维护，延长仪器的使用寿命。
电导率操作规程引言概述：电导率是衡量溶液中电离物质浓度的重要指标，广泛应用于水质分析、环境监测、工业生产等领域。
为了保证电导率测试的准确性和可靠性，制定一套操作规程是必要的。
本文将详细介绍电导率操作规程的内容和步骤。
一、准备工作1.1 校准仪器：使用标准电导率溶液校准电导率计，确保仪器的准确度。
1.2 清洁容器：使用纯水清洗电导率测量容器，并用纯水漂洗干净，避免残留物干扰测试结果。
1.3 准备样品：根据需要测试的溶液类型，准备样品，并确保样品的温度与测试时的温度一致。
二、仪器操作2.1 打开电导率计：按照仪器说明书操作，打开电导率计，并等待其稳定。
2.2 放置样品：将准备好的样品倒入电导率测量容器中，注意不要溢出。
2.3 测量电导率：将电导率计的电极浸入样品中，确保电极与样品充分接触，等待电导率计显示稳定的数值。
三、结果记录3.1 记录样品信息：记录样品的名称、批号、采样时间等信息，以便后续分析和比对。
3.2 记录电导率数值：将电导率计显示的数值记录下来，并标明测试时的温度。
3.3 备注异常情况：如有异常情况浮现，如样品浑浊、电导率计显示不稳定等，需记录下来并标注原因。
四、数据处理4.1 校正温度：根据电导率计的温度系数，对测量结果进行温度校正，以获得准确的电导率数值。
4.2 比对标准值：将测得的电导率数值与标准值进行比对，判断样品的电导率是否符合要求。
4.3 分析结果：根据比对结果，对样品的电导率进行评估和分析，并记录下来。
五、清洁与维护5.1 清洁电导率计：使用纯水清洗电导率计的电极，并用干净的纸巾擦干。
5.2 存放仪器：将电导率计放置在干燥、通风良好的地方，避免阳光直射和高温环境。
5.3 定期维护：根据仪器说明书，进行定期的维护和保养，以确保仪器的正常运行。
总结：电导率操作规程是保证电导率测试准确性和可靠性的重要步骤。
通过准备工作、仪器操作、结果记录、数据处理以及清洁与维护等五个部份的详细阐述，可以确保电导率测试的准确性，并为后续的数据分析和评估提供可靠的基础。
电导率测量仪使用方法说明书一、介绍电导率测量仪是一种用于测量液体电导率的仪器。
它可以通过测量导体在液体中的电流传导能力来反映液体的电导率。
本说明书将详细介绍电导率测量仪的使用方法，包括仪器的操作步骤、注意事项和故障排除等内容。
二、使用方法1. 准备工作a. 确保电导率测量仪已经正确安装并与电源连接。
b. 检查仪器是否已经校准过，需要确保仪器的精度和准确性。
c. 准备好所需的测量样品。
2. 打开电导率测量仪a. 按下电源开关，打开仪器。
b. 等待一段时间，让仪器进行初始化，直到显示屏上出现可读数据。
3. 选择测量模式a. 根据实际需要，选择仪器上的测量模式，如直流电导模式或交流电导模式等。
b. 在面板上选择所需的测量单位，如S/m、mS/m或µS/cm等。
4. 测量操作a. 将待测液体样品注入测量池中，确保液面平稳。
b. 用清洁的纸巾或棉签轻轻擦拭测量电极的表面，确保电极干净。
c. 将电极插入液体中，确保两个电极不接触，并避免接触容器壁。
d. 等待一段时间，直到仪器稳定并显示出测量结果。
5. 记录和保存数据a. 将测量结果记录在记录表格中，包括时间、测量值和测量单位等信息。
b. 如需保存数据，可将数据导出到电脑或其他存储设备中。
6. 关闭电导率测量仪a. 在使用完毕后，按下电源开关，关闭仪器。
b. 断开与电源的连接，确保仪器处于安全状态。
三、注意事项1. 在使用电导率测量仪之前，应仔细阅读并理解本使用方法说明书。
2. 在测量过程中，应注意操作规范，并遵循工作指南。
3. 请勿将电导率测量仪浸入液体中，以免损坏仪器。
4. 如发现异常情况或故障，请停止使用并及时联系维修人员进行维修。
5. 电导率测量仪应放置在干燥、通风良好的环境中，避免受潮和高温。
6. 请勿随意拆卸或修理电导率测量仪，否则可能损坏仪器或导致不准确的测量结果。
四、故障排除以下列举了可能出现的一些故障情况及应对方法：1. 仪器无法开启：检查电源是否连接正常，检查电池电量是否充足。
dds-11a电导率仪操作规程
《dds-11a电导率仪操作规程》
一、仪器介绍
dds-11a电导率仪是一种用于测量溶液电导率的仪器，可用于水质分析、工业生产和实验研究等领域。
它采用数字显示，操作简便，精确度高。
二、操作步骤
1. 打开电源开关，待仪器显示屏亮起。
2. 调节仪器的零位：在无任何电极插入时，按下"零位校正"按钮，待仪器显示零值后松开按钮。
3. 插入电极：将电极插入待测液体中，并轻轻晃动电极，使其与液体充分接触。
4. 读取测量值：待液体测量稳定后，可直接从仪器显示屏上读取电导率值。
三、注意事项
1. 使用前应检查仪器电极是否干净以及连接是否松动。
2. 使用时避免电极与金属接触，以防干扰测量结果。
3. 测量结束后应将电极清洗干净并放置在指定存放盒中。
四、维护保养
1. 定期对仪器进行校准和维护，确保准确度和稳定性。
2. 保持仪器干燥和清洁，并避免受潮或污染。
3. 仪器长时间不用时应存放在防尘、防潮的环境中。
通过遵守以上操作规程，可以保证dds-11a电导率仪的正常使用，并获得准确可靠的测量结果。
电导率仪使用说明书一、概述电导率仪是一种用于测量溶液中电导率的仪器。
它可以帮助用户快速准确地获取溶液的电导率数值，从而评估水质的优劣以及溶液中的溶解物浓度。
二、仪器组成1. 主机：包含显示屏和控制面板，用于显示和操作电导率仪的设置和测量结果。
2. 电导率传感器：浸入溶液中进行电导率测量的部件，通过导线与主机连接。
三、使用步骤1. 准备工作1.1 确保电导率仪处于关机状态。
1.2 将电导率传感器插入主机的传感器接口，并确保连接稳固。
1.3 将传感器的电极洗净，并用纯水清洗干净。
2. 开机与设置2.1 按下主机上的电源按钮，启动电导率仪。
2.2 在控制面板上选择所需的测量单位（如：S/cm）。
2.3 根据实际需求，设置温度补偿参数。
2.4 等待一段时间，直到仪器完成自动校准。
3. 测量操作3.1 将电导率传感器浸入待测溶液中。
3.2 等待一段时间，直到电导率仪稳定并显示出测量结果。
3.3 记录测量结果，并根据需要进行进一步分析或处理。
4. 关机4.1 在使用完毕后，将电导率传感器取出，并用纯水彻底清洗干净。
4.2 按下主机上的电源按钮，关闭电导率仪。
四、注意事项1. 在使用电导率仪之前，应仔细阅读本说明书，并确保了解并掌握其正确的使用方法。
2. 避免将电导率传感器浸入高温或腐蚀性溶液中，以免损坏传感器。
3. 定期校准电导率仪以保证测量结果的准确性。
4. 使用过程中，请勿强拉传感器导线，以免损坏连接部件。
5. 在测量完毕后，及时清洗传感器，并保持干燥以延长使用寿命。
五、维护与保养1. 定期进行传感器的校准和清洗，确保测量结果的准确性和仪器的正常工作。
2. 仪器需要存放在干燥通风的地方，避免受潮或暴露在高温环境中。
3. 不使用时，应将电导率仪等部件存放在盒子或防尘袋中，以防灰尘或其他杂质进入仪器。
六、故障排除1. 若电导率仪无法启动，请检查电源连接是否正常，并确保电池电量充足。
2. 若测量结果异常，请尝试重新校准电导率仪，或更换电导率传感器。
电导率仪的使用步骤电导率仪是一种用于测量溶液中电导率的仪器。
它通过测量电流的流动来确定溶液中的离子浓度，从而得到溶液的电导率。
电导率仪的使用步骤如下：一、准备工作1. 确保电导率仪处于正常工作状态，检查仪器的电源和连接线是否正常。
2. 准备待测溶液，确保溶液无杂质，并将其倒入电导率仪的测量池中。
3. 根据需要，选择合适的电导率测量范围。
一般来说，测量纯净水时选择低范围，测量浓度较高的溶液时选择高范围。
二、校准电导率仪1. 将电导率仪浸入校准溶液中，校准溶液是已知电导率的标准溶液，可根据需要选择不同浓度的标准溶液进行校准。
2. 按照仪器说明书的要求进行校准操作，通常是按下校准键并等待一段时间，直到仪器显示出校准完成的信息。
三、进行测量1. 将电导率仪浸入待测溶液中，确保测量池完全浸入溶液中，并且测量池的表面没有气泡。
2. 等待一段时间，直到电导率仪稳定显示出溶液的电导率数值。
稳定的时间一般在几秒钟到几分钟之间，具体时间取决于溶液的性质和浓度。
3. 记录下测量结果，并根据需要进行数据处理。
一般来说，可以将测量结果与之前的校准结果进行比较，从而得到溶液中的离子浓度或其他相关参数。
四、清洁和保养1. 使用完毕后，将电导率仪从溶液中取出，并用纯净水清洗测量池和测量电极，避免溶液残留对仪器造成损害。
2. 定期检查电导率仪的电极是否损坏或老化，如有需要，及时更换电极。
3. 存放电导率仪时，应放置在干燥、清洁的环境中，并避免受到强烈的震动或冲击。
电导率仪的使用步骤简单明了，只需要按照上述步骤进行操作，即可得到准确的测量结果。
在使用过程中，需要注意保持仪器的清洁和维护，以保证仪器的正常运行和测量的准确性。
同时，根据实际需要选择合适的测量范围和校准溶液，以确保测量结果的可靠性。
电导率仪操作方法说明书一、产品简介电导率仪是一种用于测量溶液电导率的仪器，具有快速、准确的特点。
本操作方法说明书旨在介绍该电导率仪的正确使用方法，以确保正常测量并提供准确的结果。
二、仪器准备1. 将电导率仪放置在平稳的工作台上，确保仪器底部托盘平整牢固。
2. 确保电导率仪的电源线连接在稳定的电源插座上，并确保电源开关处于关闭状态。
3. 准备样品：取一小量待测的溶液，并确保溶解度良好，无固体颗粒悬浮物。
三、仪器操作步骤1. 打开仪器按下电源开关将仪器启动，待显示屏亮起。
2. 校准操作1) 选择合适的电导率校准液，打开校准液瓶盖。
2) 将电导率仪浸入校准液中，确保测量电极浸入液体中。
3) 按下校准按钮，待仪器显示稳定后，记录显示屏上的校准值。
4) 按照校准液瓶上的标准值，调节校准装置，使仪器显示与标准值相符。
5) 拔出电导率测量电极，用纯净水将其清洗干净，并用纸巾擦干。
3. 溶液测量1) 打开待测溶液的容器盖，将电导率测量电极插入溶液中。
2) 稍加搅拌，确保溶液均匀。
3) 等待数秒，待仪器显示数值稳定后，记录显示屏上的测量值。
4) 拔出电导率测量电极，用纯净水将其清洗干净，并用纸巾擦干。
4. 关闭仪器将电源开关关闭，断开电源线与电源插座的连接。
四、注意事项1. 在操作电导率仪之前，确保仪器和测量电极处于干燥状态，以免影响测量准确性。
2. 使用合适的容器盛放待测溶液，确保溶液不会溢出并污染仪器。
3. 操作过程中，避免触摸电极金属部分，以免影响测量结果。
4. 操作完成后，及时关闭电源开关，避免长时间待机造成能量浪费。
五、维护与保养1. 定期检查仪器的显示屏和按键是否正常工作，如有异常，请及时联系售后服务。
2. 使用纯净水清洗电导率测量电极，并用软布擦干，确保电极表面清洁。
3. 暂时不使用电导率仪时，请将其存放在干燥、防尘的地方，避免长时间曝露在阳光下。
六、故障排除1. 如果电导率仪无法正常启动，请检查电源线是否连接稳定，及时更换损坏的电源线。
电导率操作规程标题：电导率操作规程引言概述：电导率是水质检测中常用的一项指标，它反映了水中电解质的含量和溶解度。
正确的电导率测试操作规程对于保证测试结果的准确性和可靠性至关重要。
本文将介绍电导率测试的操作规程，匡助读者正确进行电导率测试。
一、准备工作1.1 准备仪器：确保电导率仪器已经校准并处于正常工作状态。
1.2 样品处理：将待测试样品置于干净的容器中，并保证样品温度稳定。
1.3 环境条件：在无干扰的环境中进行测试，避免阳光直射和强烈震动。
二、操作步骤2.1 打开电导率仪器：按照仪器说明书的操作步骤打开电导率仪器。
2.2 校准仪器：根据标准液体校准电导率仪器，确保仪器准确。
2.3 测量样品：将电导率传感器浸入样品中，等待数秒直至测量稳定。
三、数据处理3.1 记录数据：记录每次测试的电导率数值，确保准确无误。
3.2 数据比对：将测试结果与标准值进行比对，确保测试准确性。
3.3 数据分析：根据测试结果分析水质情况，评估水质是否符合要求。
四、维护保养4.1 清洁仪器：每次使用后清洁电导率传感器，避免污染影响测试结果。
4.2 定期校准：定期对电导率仪器进行校准，确保测试结果准确可靠。
4.3 仪器存储：正确存放电导率仪器，避免受潮或者受损影响使用寿命。
五、注意事项5.1 防止干扰：避免外部干扰对测试结果产生影响。
5.2 注意安全：在操作过程中注意安全，避免发生意外。
5.3 及时处理异常：如果测试结果异常，及时排除故障并重新测试。
结语：电导率测试是水质监测中重要的一环，正确的操作规程能够保证测试结果的准确性和可靠性。
遵循以上操作规程，可以匡助您正确进行电导率测试，提高测试效率和准确性。
希翼本文能对您有所匡助。
第1章功能特点1.1 基本功能1、高智能化：智能在线电导率仪采用高精度AD转换和单片机微处理技术，能完成电导率测量、温度测量、温度自动补偿、量程自动转换、仪表自检等多种功能。
2、高可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关和调节旋钮。
3、抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。
具有良好的电磁兼容性。
4、防水防尘设计：防护等级IP65，适宜户外使用。
5、自动量程转换：在电极所覆盖的测量范围内实现量程自动转换。
6、RS485通讯接口：可方便联入计算机进行监测和通讯(选配)。
8、相敏检波：消除导线对电导率测量的影响。
1.2 方便的中文菜单式操作1、中文显示、中文菜单：采用菜单结构，类似微机操作，操作简单，操作步骤全程中文导引，可不用说明书，即可方便完成。
2、多参数同屏显示：在同一屏幕上显示电导率、输出电流、温度和状态等。
3、优良的显示方式选用带背光的192× 64点阵图形式液晶显示屏，实现了图形和中文的显示。
可调的均匀背景光，在户外昏暗条件下也能清晰观察操作。
4、仪表稳定不死机看门狗程序确保仪表连续工作不会死机。
5、输出电流设置与检查功能手动电流源功能,可检查和任意设定输出电流值,方便检测记录仪和下位机。
7、软件设定电流输出方式4～20mA输出对应的电导率值可以任意设定。
1.4 优良的网络功能（选配定制）系列仪表保留了传统的隔离电流输出功能。
具有RS485通讯接口，可使仪表方便地联入计算机进行监测和通讯。
第2章技术指标1、电导率测量范围：0.01～30μS/cm （配0.01电极）；0.1～300μS/cm （配0.1电极）；1.0～3000μS/cm（配1.0 电极）；10～30000μS/cm（配10.0电极）；2、电子单元基本误差：电导率：±0.5%FS，温度：±0.2℃；3、自动温度补偿范围： 0～80.0℃，25℃为基准温度；4、被测水样：0～80.0℃，1.6MPa；5、仪器基本误差：电导率：±1.0%FS，温度：±0.5℃；6、电子单元自动温度补偿误差：±0.5%FS；7、电子单元重复性误差：± 0.2%FS±1个字；8、电子单元稳定性：±0.2%FS±1个字/24h；9、电流隔离输出：4～20 mA（负载<750Ω）；10、输出电流误差：≤±1%FS；11、电子单元环境温度影响误差: ≤±0.5%FS；12、电子单元电源电压影响误差: ≤±0.3%FS；13、报警继电器：AC220V，3A；14、通讯接口；RS485(选配)15、电源：AC220V±22V ，50Hz±1Hz；16、防护等级：IP65；17、数据连续掉电保存时间:10年18、外形尺寸：96（长）×96（宽）×120（深）mm；开孔尺寸：92～92 mm19、重量： 1.0kg ；20、工作条件：环境温度0～60℃相对湿度<85%；21、可配电极：0.01、0.1、1.0、10.0四种电导电极。
第3章 安装步骤1. 在任何一块厚度为1/16英寸（1.5mm ）至3/8英寸（9.5mm ）的面板上，开出一个矩形切口。
开孔尺寸为92×92（参见图1，后视图）。
2. 将仪器后部从开孔正面插入，抵紧即可。
图1安装示意图图23. 仪器的接线1、所用电缆线的长度应留有余量，以免外界拉扯时影响接线。
2、测量池与二次表的距离越近越好，一般来说不超过30米，以免对信号产生不利影响。
最好将二次表固定在最佳视平线上，接地良好。
3、与二次表的连接电缆不得与电源线近距离平行敷设，以免对信号产生不良的影响。
后面板接线图1脚：低点常开端（NOL）9脚：电极12脚：低点公共端（COML）10脚：电极23脚：低点常闭端（NCL）11脚：屏蔽4脚：高点常开端（NOH）12脚：温补1 (TEMP1)5脚：高点公共端（COMH）13脚：温补2 (TEMP2)6脚：高点常闭端（NCH）14脚：RS485 A7脚：220V AC火线15脚：RS485 B8脚：220V AC零线16脚：4～20mA电流+17脚：4～20mA电流-！注意：千万不可将电源接错，接好线后将盖板盖好。
接线时须断开电源前面板说明1：MENU循环模式键 2：DOWN数值减少键3：UP数值增加键 4：ENTER确认键5：ESC为退出键（直接退回主界面）显示格式：第4章仪器的基本操作4.1：测量参数：按“菜单MENU”键，仪表共有六个参数项可选ENTER”键，会出现六个分选项:4.1.1电极常数：根据被测水样电导率的大小范围，选择常数合适的电极是准确测量的关键。
特别是对纯水（<3μS/cm）和超纯水(<1μS/cm)的测量，应用0.1或0.01的电极，必要时还要加上密闭测量槽，才能达到准确的测量，否则将产生较大的误差。
选择电极的基本原则根据被测水样电导率的大小范围，参照下表选择常数合适的电极。
在选择电极时，最易出现的错误是“选择大常数的电极测低电导率”。
如选1.0的电极测<3μS/cm 的水样，这不可能得到准确的值。
因为低电导介质的导电性很差，若再用大常数的电极去测量，则只会得到更微弱且不稳定的电信号，势必大幅度增加测量误差。
配上各种电极后的测量范围超出上表所列测量范围进行测量时，误差将会有所增大。
当介质电导率值>100μS/cm 时，宜用常数为1.0或10的铂黑电极测量以增大有效面积，使电极表面的电流密度显著下降，以有效削弱介质是浓溶液时容易产生的电极极化影响。
仪表中设置的电极常数必须与电极上所标的常数一致。
如所配电极上标注的电极常数为0.108，则仪表里设置的电极常数必须为0.108。
项，按“确认”键光标移至数字，修改常数所标常数一致。
注意：要想修MENU ”键,然后按“上下“确定”键进入按“确定ENTER ”键光标移至8888，按上下8886，在按“确定ENTER ” 键。
退出。
再进菜单进行修改。
4.1.2补偿方式当在“补偿方式”项目里选择“自动”，并接入好温补电极时，本表显示的温度值为温补电极的测得值，仪表将进行自动温度补偿，显示屏上在温度值的前面将有一个“自”字。
当在“温度测量”项目里选择“手动”时，仪表即处于手动温度设置状态，即不检测被测液的实际温度，而采用及显示的是用户手动设置的温度值，显示屏上在温度值的前面将有一个“手”字，仪表进行的是人工温度补偿。
4.1.3水质4.1.4温度系数被测溶液电导率值受温度变化的影响较大，要依据电导率值分析被测溶液，需进行温度补偿，换算成基准温度下的数值才具有应用意义。
本表把电导率值自动折算成25℃（我国电力系统基准温度）下的数值并显示出来。
在参数设置时，当在“水质”项目里选择“超纯水”时，仪表按表内已预设好的电导率温度系数进行温度补偿；若选“普通水”时，用户还需在“普通水温度系数”项目里设置电导率温度系数值，仪表则按用户设置的电导率的温度系数进行温度补偿。
一般地，在0～50℃范围内，盐类溶液的电导率温度系数平均值为2.3%℃-1；酸类溶液的电导率温度系数平均值为1.6%℃-1；碱类溶液的电导率温度系数平均值为1.9%℃-1。
本表出厂设置为普通水，普通水温度系数设为2.00%，普通水温度系数设置范围是0～10％℃-1。
若用户把“普通水温度系数”项目的值设为0.00%，则本表不进行温度补偿，显示的电导率值为当前温度下的数值。
4.1.5手动温度动设定温度，须项里，选择然后退出进入的温度设定。
盐度系数本表具有盐度测量功能，可根据不同的测量介质设置不同的盐度系数。
4.2：控制参数：高报警值HIGH：高报警设置，低报警值LOW：低报警设置。
迟滞量DELAY：表示迟滞量设置。
注：【DELAY值在0～（HIGH值- LOW值）范围内设置】为避免继电器不停跳动或控制溶液电导率值幅宽，本仪器设此功能，具体操作如下：按DOWN键、UP键调节DELAY：的值。
即调节继电器迟滞量（客户可根据需要在此范围调节，仪器出厂时初始值为0）。
高点继电器将在实际测量值高于高报警设置值HIGH值时动作，实际测量值再下降到低于（HIGH值-DELAY值）时释放；低点继电器将在实际测量值低于低报警设置值LOW值时动作，实际测量值再上升到高于（LOW值 +DELAY值）时释放。
有益于延长继电器或交流接触器的使用寿命。
所以用户必须根据实际情况设置高、低点和迟滞量。
4.3：变送参数：电流与电导率的对应关系对4～20mA输出方式：I=4mA+{（D-DL）/ （DH-DL）}×16mA其中：I——输出的电流值；D——当前测得的电导率；DH——用户设定的20mA电流对应的电导率，即电流上限；DL——用户设定的4mA电流对应的电导率，即电流下限。
4～20mA的输出电流用户可根据需要进行设定。
当变送方式由自动改为手动时，仪表可作为恒流源使用4.4：维护状态：电导率的电极常数的修改设定须进入维护状态进行密码确认才能进行修改。
首”键,然后按光标移“确定”键进”键光标移数字为8886，在按“确定ENTER”键退出即可。
4.5：通讯设置：4.6：流量补偿：在线表和实验室表的测量值之间有时存在差异，其中最主要的原因是测量的环境不同：动态与静态、密闭与敞放。
若要消除两者的差异，使在线表与实验室表相吻合，特设立了此功能。
当测量方式选为“动态”时：显示值=实测值+流量补偿值;当测量方式选为“静态”时：显示值=实测值方法是：用同一水样作对比,将“测量方式”设为动态,在流动状态测量时测得值为X；再将“测量方式”设为静态,用烧杯取样水,将在线表的电极从测量池中取出,置于样水中,测量值为Y，X和Y的差值即为流量补偿值。
第5章仪器的模拟校验在出现测量不准或对仪器产生疑问时，可用电阻箱对二次表作模拟校验。
以便判断是电极还是二次表的问题。
先拆下温补电极和电导电极与二次表的连接电缆线，在二次表的电导和温度的接线端分别接上电阻箱进行模拟校验。
手动温度为25.0℃或普通水温度系数设为0.00%（取消温度补偿）。
此时电极两端的电阻箱的读数R与显示的电导率应满足如下关系：S=1,000,000 × K/R式中: R—电阻箱阻值，单位为ΩS—电导率值K—电极常数表一电阻与电导率对应表本表用NTC负温度系数热敏电阻，采用两线制进行温度测量。
要用电阻箱模拟校验温度时，请在“参数设置”里将“温度测量”设置为“自动”，并将温补电极孔引线分别接到电阻箱的两端。
表二温度与电阻对应表通过模拟校验，如果发现二次表显示的值与表中理论计算值相差较大，请与厂家联系。
