设计部CAD图纸设计制作标准一、编制标准1.使用统一封面，统一目录。
2.以主要图纸尺寸确定装订格式，较大图纸折叠装订，如以A3 图纸为主，应以A3尺寸装订，A2图纸折叠装订。
3.图纸装订时，应在封面及封底外附透明塑料页，侧面夹条固定。
4.统一使用标准图框，根据项目情况，修改项目名称、图名、设计、制图、审核、校对人、时间等相关内容。
A2图框见动线图，A3图框见设计详图。
5.动线图中，动线为单独一层，使用红色，0.30mm线宽，交叉点使用圆角，用箭头标明方向。
详见动线图。
6.交通设施、标线使用统一图标，每种交通设施、标线分别单独建立图层。
具体详见交通设施布置图。
7.大样详图中应标注所有相关尺寸，写明相关说明内容，注明每项内容名称及尺寸单位。
详见设计详图。
8.标注箭头采用建筑标记，引线采用实心闭合，文字位置：垂直上方、水平置中，文字与尺寸线对齐。
详见设计详图。
9.甲方提供的原建筑图中的轴号线、指北针等标注内容可将该图层关闭，不应删除。
10.图纸中尽量采用统一字体、尺寸及文字颜色。
二、所需材料：标准项目工程建筑图纸。
如：土建图纸、水电图、弱电图、防火分区图等。
三、打开图纸后，隐藏部分用不到的图层。
如：轴线、地下室编号、地下室名称等。
四、分析地下车场出入口坡道位置，判断出其走向。
并确认出入口。
五、分析场内交通动线。
1.分析场内各条道路，并确定主干道、次干道。
2.全场动线以单向循环为主，如不能满足循环，可尝试双向循环，或改变循环方向。
3.循环线路保证从场内任意一点循环到另外一点。
4.避免出入口坡道动线出现大于90度的转弯角度。
5.尽可能做到动线右转，避免不必要的动线交叉点。
6.整体循环动线分为：主循环、次循环、独立循环。
7.确认动线方案并制作。
六、设计制图1、交通动线制图标准：新建图层图层名称：动线颜色：红色命令：L直线2、车道线制图标准：新建图层图层名称：车道线颜色：ByBlock 命令：L直线O偏移规格：宽度：120mm，单行道净空宽度：5000mm 双行道路净空宽度：7000mm 圆角半径：2000mm 命令：FR3、车位：制图标准：新建图层图层名称：停车位颜色：ByBlock 、规格：线宽：100mm 长度：5000-5500mm 宽度：2300-2500 mm车位外边与两侧柱体间隔100mm，车位后侧距障碍物间隔100 mm.横车位: 线宽：100mm 长度：一侧无其他车位和障碍物5500mm，两侧有其他车位或两侧有障碍物6000mm. 宽度：视情况而定，最小宽度2500mm。
cad工程制图标准CAD工程制图标准。
CAD（Computer-Aided Design，计算机辅助设计）是一种利用计算机技术进行产品设计和制图的方法，它已经成为现代工程设计领域不可或缺的工具。
在CAD 工程制图中，标准化是非常重要的，它可以确保设计图纸的准确性、统一性和可读性。
因此，本文将就CAD工程制图标准进行详细介绍，以帮助大家更好地理解和应用CAD工程制图。
首先，CAD工程制图标准包括了图纸的尺寸标准、字体标准、线型标准、符号标准等内容。
在CAD制图中，图纸的尺寸标准是非常重要的，它规定了图纸的纸张大小、边框大小、图框大小等，以及图纸的折叠和装订方式。
通过严格遵守尺寸标准，可以确保图纸的统一性和便于存档和查阅。
此外，字体标准规定了CAD 制图中所使用的字体的大小、样式和间距，保证了文字的清晰可读性。
而线型标准则规定了CAD制图中所使用的不同线型的类型、粗细和颜色，以区分不同的对象和图形。
符号标准则规定了CAD制图中所使用的各种符号的尺寸、比例和位置，以便于图纸的理解和解释。
其次，CAD工程制图标准还包括了图形的投影方法、视图的表达方法、尺寸标注的方法等内容。
在CAD制图中，图形的投影方法是非常重要的，它规定了物体在图纸上的投影方式，包括主视图、剖视图、立体视图等，以便于准确表达物体的形状和尺寸。
视图的表达方法规定了CAD制图中所使用的不同视图的位置、比例和投影线的使用，以便于清晰地表达物体的外形和内部结构。
尺寸标注的方法则规定了CAD制图中所使用的不同尺寸标注的形式、位置和内容，以便于准确地表示物体的尺寸和公差。
最后，CAD工程制图标准还包括了图纸的组织和管理、图纸的修改和审核、图纸的归档和存档等内容。
在CAD制图中，图纸的组织和管理是非常重要的，它规定了图纸的编号、名称、版本和修订记录的管理方式，以便于对图纸的追踪和管理。
图纸的修改和审核规定了CAD制图中所使用的不同修改和审核的方法和程序，以确保图纸的准确性和可靠性。
cad图纸尺寸标准CAD 图纸尺寸标准在工程设计、建筑施工、机械制造等众多领域，CAD（计算机辅助设计）技术的应用越来越广泛。
而 CAD 图纸作为设计成果的重要呈现形式，其尺寸标准的规范与统一至关重要。
这不仅关系到设计信息的准确传达，还直接影响到后续的生产制造、施工安装等环节。
CAD 图纸的尺寸标准通常是由国际标准组织（ISO）或各个国家的相关标准机构制定的。
在我国，常用的 CAD 图纸尺寸标准主要遵循国家标准 GB/T 14689-2008。
标准的 CAD 图纸尺寸有着严格的规定。
常见的基本幅面包括 A0、A1、A2、A3、A4 等。
A0 图纸的尺寸为 841mm×1189mm，A1 图纸的尺寸为 594mm×841mm，A2 图纸的尺寸为 420mm×594mm，A3 图纸的尺寸为 297mm×420mm，A4 图纸的尺寸为 210mm×297mm。
这些尺寸之间存在着一定的比例关系，即沿长边对折后得到下一个较小的幅面尺寸。
在实际应用中，选择合适的图纸幅面是非常重要的。
一般来说，应根据设计内容的复杂程度、图形的大小以及比例等因素来确定。
如果图形较小且简单，使用 A4 图纸可能就足够了；而对于大型的、复杂的设计项目，可能需要用到 A0 或 A1 这样较大的幅面。
除了基本幅面，CAD 图纸还有加长幅面的规定。
当基本幅面不能满足绘图需求时，可以采用加长幅面。
但加长幅面的尺寸必须是基本幅面短边的整数倍，并且要按照规定的顺序进行加长。
在 CAD 图纸中，图框的尺寸和格式也有明确的要求。
图框线分为内外两部分，外框线的宽度通常比内框线宽。
图框的右下角通常会有标题栏，用于填写图纸的名称、编号、比例、设计者等相关信息。
图纸的比例也是 CAD 绘图中需要重点关注的一个方面。
比例的选择应根据图形的大小和复杂程度，以及图纸幅面的大小来确定。
常见的比例有 1:1、1:2、1:5、1:10、1:20 等。

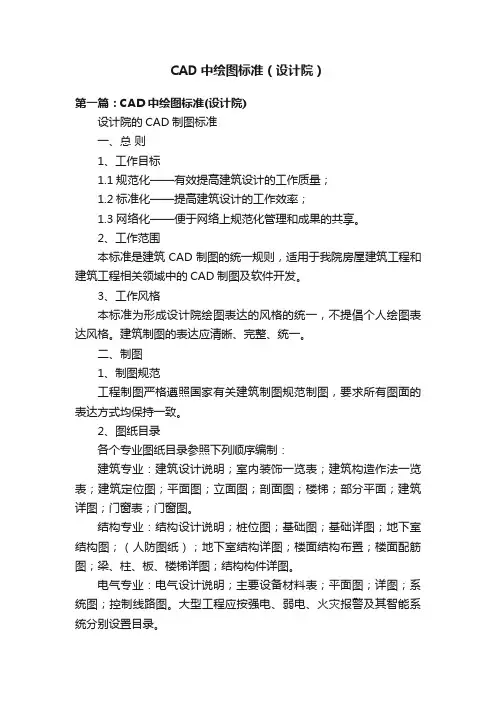

CAD中绘图标准（设计院）第一篇：CAD中绘图标准(设计院)设计院的CAD制图标准一、总则1、工作目标1.1规范化——有效提高建筑设计的工作质量；1.2标准化——提高建筑设计的工作效率；1.3网络化——便于网络上规范化管理和成果的共享。
2、工作范围本标准是建筑CAD制图的统一规则，适用于我院房屋建筑工程和建筑工程相关领域中的CAD制图及软件开发。
3、工作风格本标准为形成设计院绘图表达的风格的统一，不提倡个人绘图表达风格。
建筑制图的表达应清晰、完整、统一。
二、制图1、制图规范工程制图严格遵照国家有关建筑制图规范制图，要求所有图面的表达方式均保持一致。
2、图纸目录各个专业图纸目录参照下列顺序编制：建筑专业：建筑设计说明；室内装饰一览表；建筑构造作法一览表；建筑定位图；平面图；立面图；剖面图；楼梯；部分平面；建筑详图；门窗表；门窗图。
结构专业：结构设计说明；桩位图；基础图；基础详图；地下室结构图；（人防图纸）；地下室结构详图；楼面结构布置；楼面配筋图；梁、柱、板、楼梯详图；结构构件详图。
电气专业：电气设计说明；主要设备材料表；平面图；详图；系统图；控制线路图。
大型工程应按强电、弱电、火灾报警及其智能系统分别设置目录。
给排水专业：给排水设计说明；总图；平面图（自下而上）；详图；给水、消防、排水、雨水系统图。
暖通空调专业：暖通设计说明；主要设备材料表，平面图；剖面图；详图；系统图。
3、图纸深度工程图纸除应达到国家规范规定深度外，尚须满足业主提供例图深度及特殊要求。
4、图纸字体除投标及其特殊情况外，均应采取以下字体文件，尽量不使用TureType字体，以加快图形的显示，缩小图形文件。
同一图形文件内字型数目不要超过四种。
以下字体形文件为标准字体，将其放置在CAD软件的FONTS目录中即可。
Romans.shx(西文花体)、romand.shx（西文花体）、bold.shx（西文黑体）、txt.shx（西文单线体）、simpelx(西文单线体)、st64f.shx（汉字宋体）、ht64f.shx （汉字黑体）、kt64f.shx（汉字楷体）、fs64f.shx（汉字仿宋）、hztxt.shx（汉字单线）。

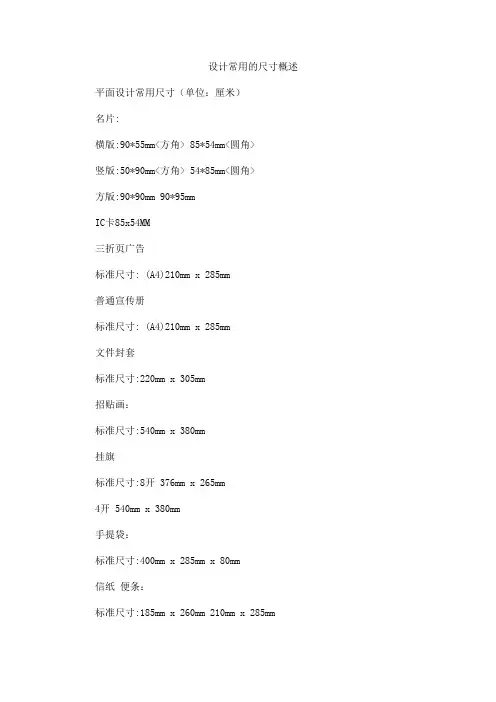

设计常用的尺寸概述平面设计常用尺寸（单位：厘米）名片:横版:90*55mm<方角> 85*54mm<圆角>竖版:50*90mm<方角> 54*85mm<圆角>方版:90*90mm 90*95mmIC卡85x54MM三折页广告标准尺寸: (A4)210mm x 285mm普通宣传册标准尺寸: (A4)210mm x 285mm文件封套标准尺寸:220mm x 305mm招贴画：标准尺寸:540mm x 380mm挂旗标准尺寸:8开 376mm x 265mm4开 540mm x 380mm手提袋：标准尺寸:400mm x 285mm x 80mm信纸便条：标准尺寸:185mm x 260mm 210mm x 285mm信封小号：220×110mm 中号：230×158mm大号：320×228mm D1：220×110mmC6：114×162mm桌旗210×140mm （与桌面成75度夹角）竖旗750×1500mm大企业司旗1440×960mm 960×640mm （中小型）胸牌大号：110×80mm小号：20×20（滴朔徽章）桌旗210×140mm正度纸张：787×1092mm开数(正度) 尺寸单位（mm）全开 781×10862开 530×760 3开 362×7814开 390×543 6开 362×3908开 271×39016开 195×271注：成品尺寸=纸张尺寸－修边尺寸大度纸张：850＊1168mm开数(正度) 尺寸单位（mm）全开 844×11622开 581×844 3开 387×8444开 422×581 6开 387×4228开 290×422注：成品尺寸=纸张尺寸－修边尺寸常见开本尺寸(单位：mm)开本尺寸：787 x 1092对开：736 x 5204开：520 x 3688开：368 x 26016开：260 x 18432开：184 x 130开本尺寸(大度)：850 x 1168对开：570 x 8404开：420 x 5708开：285 x 42016开：210 x 28532开：203 x 140正度纸张：787×1092mm开数(正度) 尺寸单位（mm）全开 781×10862开 530×7603开 362×7814开 390×5436开 362×3908开 271×39016开 195×271注：成品尺寸=纸张尺寸－修边尺寸大度纸张：850＊1168mm开数(正度) 尺寸单位（mm）全开 844×11622开 581×8443开 387×8444开 422×5816开 387×4228开 290×422注：成品尺寸=纸张尺寸－修边尺寸16开大度：210×285正度：185×2608开大度：285×420正度：260×3704开大度：420×570正度：370×5402开大度：570×840正度：540×740全开大：889×1194小：787×1092家具设计的基本尺寸（单位：厘米）衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80—200mm。

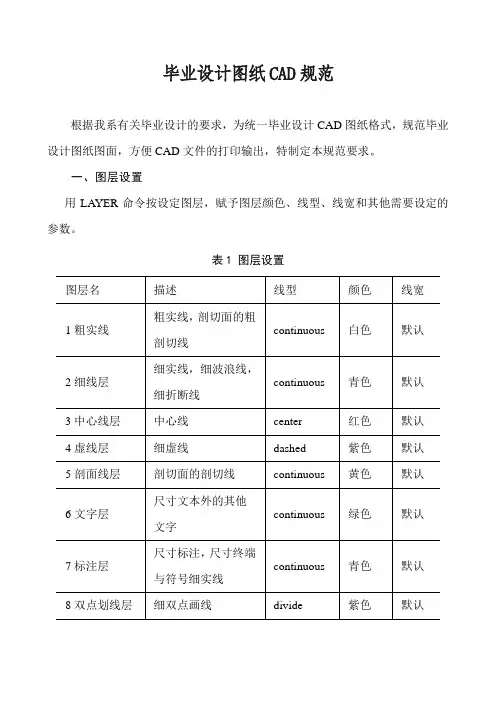

毕业设计图纸CAD规范根据我系有关毕业设计的要求，为统一毕业设计CAD图纸格式，规范毕业设计图纸图面，方便CAD文件的打印输出，特制定本规范要求。
一、图层设置用LAYER命令按设定图层，赋予图层颜色、线型、线宽和其他需要设定的参数。
表1 图层设置说明：a. 0层一般不允许放任何东西，是做块用的；b 不要在“定义点”（DEFPOINTS）层上画图，因为该层默认不打印；c 每个CAD文件中对层的定义应该一致，否则出图时多张图纸拼接到一个文件里会有干扰；d 打印出图时线宽的实现一般有两种方法：按颜色、按线宽。
若图层中线宽的设置为“默认”（如表1）则打印时按照图形对象的颜色设置不同线宽出图；若图层中设置了具体的线宽则可按线宽出图。
习惯在图层上设置线宽的可按照下述方法设置：在机械图样上，图线一般只有两种宽度，分别称为粗线和细线，其宽度之比为2：1。
在通常情况下，粗线的宽度采用0.5或0.7 mm，对应的细线宽度采用0.25或0.35 mm。
洛阳理工学院二、文字样式设置机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求：字体的号数（即字体高度h），其公称尺寸系列为：1.8，2.5，3.5，5，7，10，14，20mm；汉字的高度h不应小于3.5mm，其字宽一般约为0.7h；数字、字母一般应以斜体输出，汉字在输出时一般采用正体。
字体高度与图纸幅面之间的选用关系参见表2，以避免出现打印后图面字体过大或者过小的情况。
表2 字高与图幅的关系表3 文字样式的设置说明：a 每个CAD文件中对文字样式的定义和使用应该一致，否则多张图纸拼接到一个文件里出图时会有干扰；b 以A0图纸为例，尺寸文字和表格文字高度为5，相关文字如：标题栏中图名高度为10，“技术要求”和标题栏中单位名称高度为7；c 文字样式中的字体文件应选用矢量字体（见表3），避免使用“仿宋_GB2312”这样的填充字体。
三、标注样式设置建立一个名为“机械1”的标注样式，具体设置如表4。
autocad 制图标准Autocad 制图标准。
在进行 Autocad 制图时，合理的标准是至关重要的。
标准化的制图可以提高工作效率，减少错误，增加可读性，方便他人理解和使用。
因此，本文将介绍Autocad 制图的标准规范，希望能够帮助大家更好地进行制图工作。
首先，制图时应该注意图纸的规格。
常见的图纸规格有 A0、A1、A2、A3、A4 等，我们需要根据实际需要选择合适的图纸规格。
在选择图纸规格的同时，还需要注意图纸的比例。
一般来说，常用的图纸比例有 1:1、1:2、1:5、1:10 等，我们需要根据实际情况选择合适的比例，以保证图纸的清晰度和完整性。
其次，制图时需要合理设置图层。
在 Autocad 中，图层是非常重要的，它可以帮助我们对不同的图形进行分类和管理。
因此，我们需要根据实际需要合理设置图层，将不同的图形放在不同的图层上，并且为每个图层设置合适的线型、线宽和颜色，以便于区分和识别。
另外，还需要注意图层的命名规范，命名应该简洁明了，便于他人理解和使用。
此外，制图时还需要注意图形的精确性和准确性。
在绘制图形时，需要保证图形的精确度和准确度，尽量减少误差，避免出现不符合实际情况的图形。
对于一些特殊的图形，还需要进行详细的标注和说明，以便于他人理解和使用。
最后，制图完成后，需要进行图纸的布局和标注。
布局时需要合理安排图纸的位置和比例，使得图纸整体美观、清晰。
标注时需要对图纸进行详细的标注，包括图名、比例尺、图纸制作人、审核人等信息，以便于他人使用和管理。
综上所述，Autocad 制图标准是非常重要的，它可以提高工作效率，减少错误，增加可读性，方便他人理解和使用。
因此，我们在进行制图工作时，需要严格遵守标准规范，保证图纸的规格、图层设置、图形精确性和图纸布局等方面都符合标准要求，以提高制图质量，提高工作效率。
希望本文的介绍能够对大家有所帮助。

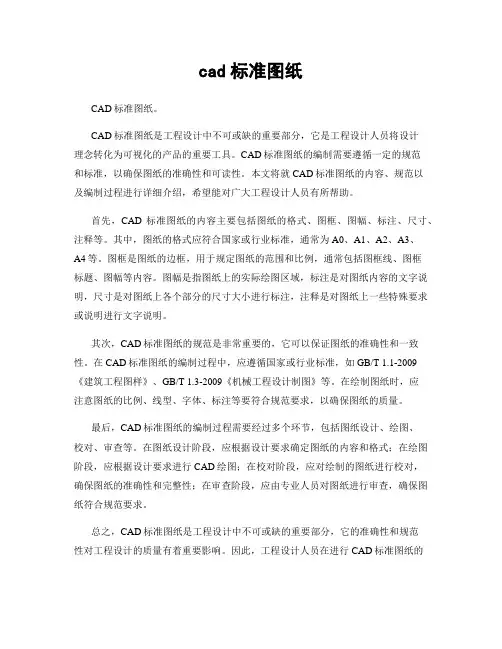

cad标准图纸CAD标准图纸。
CAD标准图纸是工程设计中不可或缺的重要部分，它是工程设计人员将设计理念转化为可视化的产品的重要工具。
CAD标准图纸的编制需要遵循一定的规范和标准，以确保图纸的准确性和可读性。
本文将就CAD标准图纸的内容、规范以及编制过程进行详细介绍，希望能对广大工程设计人员有所帮助。
首先，CAD标准图纸的内容主要包括图纸的格式、图框、图幅、标注、尺寸、注释等。
其中，图纸的格式应符合国家或行业标准，通常为A0、A1、A2、A3、A4等。
图框是图纸的边框，用于规定图纸的范围和比例，通常包括图框线、图框标题、图幅等内容。
图幅是指图纸上的实际绘图区域，标注是对图纸内容的文字说明，尺寸是对图纸上各个部分的尺寸大小进行标注，注释是对图纸上一些特殊要求或说明进行文字说明。
其次，CAD标准图纸的规范是非常重要的，它可以保证图纸的准确性和一致性。
在CAD标准图纸的编制过程中，应遵循国家或行业标准，如GB/T 1.1-2009《建筑工程图样》、GB/T 1.3-2009《机械工程设计制图》等。
在绘制图纸时，应注意图纸的比例、线型、字体、标注等要符合规范要求，以确保图纸的质量。
最后，CAD标准图纸的编制过程需要经过多个环节，包括图纸设计、绘图、校对、审查等。
在图纸设计阶段，应根据设计要求确定图纸的内容和格式；在绘图阶段，应根据设计要求进行CAD绘图；在校对阶段，应对绘制的图纸进行校对，确保图纸的准确性和完整性；在审查阶段，应由专业人员对图纸进行审查，确保图纸符合规范要求。
总之，CAD标准图纸是工程设计中不可或缺的重要部分，它的准确性和规范性对工程设计的质量有着重要影响。
因此，工程设计人员在进行CAD标准图纸的编制时，应严格遵循规范要求，确保图纸的准确性和可读性，为工程设计提供可靠的技术支持。
希望本文对CAD标准图纸的相关内容有所帮助，谢谢阅读！。
黑龙江科技学院机械学院毕业设计《机械工程CAD制图规则》1一、范围本标准规定了机械工程中用计算机辅助设计时的制图规则。
本标准适用于在计算机及其外围设备中进行显示、绘制、打印的机械工程图样及有关技术文件。
二、基本格式（GB/T 17825.2-1999）1．图幅与图框（1）图纸幅面尺寸用计算机绘制CAD图时，其图幅及格式应符合《国家标准技术制图图幅》（GB/T14689-1993）的有关规定。
绘制图样时，优先采用表1中规定的幅面尺寸，必要时可以沿长边加长。
对于A0、A2、A4幅面的加长量应按A0幅面长边的八分之一的倍数增加。
对于A1、A3幅面的加长量应按A0幅面的四分之一的倍数增加，A0及A1幅面也允许同时加长两边。
表1 幅面及周边尺寸单位：mm2（2）图框格式无论图样是否装订，均应在图幅内画出图框和对中符号，并用粗实线绘制。
需要装订的图样，其格式如图1（a）所示，周边尺寸见表1。
一般采用A4幅面竖装或A3幅面横装。
不留装订边的图样，其图框格式如图1（b）所示，周边尺寸e见表1。
(a)(b)图1 图框格式2．标题栏每张用AutoCAD绘制的工程图样中都应该有标题栏，其3格式如图2所示。
所有的标题栏都应该配置在AutoCAD工程图纸的右下方，标题栏中的文字方向为看图的方向。
而且标题栏的字体和线型应该符合工程制图标准。
标题栏中的年、月、日都要按规定填写齐全。
标题栏一般由更改区、签字区、其他区、名称和代号区组成。
也可以按实际需要增加或者减少。
（1）更改区：一般由更改标记、处数、分区、更改文件号、签名和年、月、日等组成。
它的内容应该按由下而上的顺序填写，也可以根据实际情况顺延；或者放在图样中其他地方，但应该有表头。
（2）签字区：一般由设计、审核、工艺、标准化、批准、签名和年、月、日等组成。
（3）其他区：一般由材料标记、阶段标记、重量、比例等组成。
（4）名称及代号区：一般由单位名称、图样名称和图样代号等组成。
注：图2中“材料标记”为7号字；“专业、班级”为5号字；“图样名称”为5号字；“图样代号或存储代号”为5号字；其余均为3.5号字。
3．明细栏（1）装配图中一般都应该有明细栏。
（2）配置明细栏。
明细栏一般配置在装配图中标题栏的上方，格式如图3所示。
明细栏按照由下而上的顺序填写，其行数应该根据需要而定。
当从下而上延伸位置不够时，可以紧靠在标题栏的左边自下而上延续。
当装配图中不能在标题栏的上方配置明细栏时，可以作为装配图的续页而且按照A4幅面单独给出，其顺序是从上到下延伸。
还可以连续加页，但应该在明细栏的下方配置标题栏，并且在标题栏中填写与装配图一致的名称和代号。
（3）明细栏的内容配置。
明细栏一般由序号、代号、名称、数量、材料、重量（单件、总计）、备注等组成，并为3.5号字。
4．签署规则（GB/T 17825.7－1999）CAD文件中的签署必须完整、清晰，且一般一人只能签署一项。
签署者的姓名不允许省略，日期也应完整签署年、月、日。
签署采取分级负责的原则，签署者应承担签署的技术责任。
纸质CAD文件一般应按照有关规定和要求采用手工形式进行签署。
5图3 装配图中明细栏的格式三、图线图线宽度一般优先采用如表2中第一组6表2 图线7四、字体机械工程的CAD制图所使用的字体，应按GB/T13362.4~13362.5中的要求，做到字体端正、笔画清楚、排列整齐、间隔均匀。
1．数字与字母一般应以斜体（字头向右倾斜，与水平基准线成75°）输出，且小数点应占一个字位，并位于中间靠下处。
2．汉字在输出时一般采用正体（长仿矢量宋体），并采用国家正式公布和推行的简化字。
汉字的高度不应小于3.5mm。
/h，即5号字体的字宽为3.5mm。
字体的宽度一般为22．字体高度h与图纸幅面之间的选用关系见表3：表3 字体高度与图纸幅面之间的选用关系六、表面粗糙度CAD图中表面粗糙度符号与尺寸标注相对应，标注尺寸大小如图5：图5表面粗糙度符号注：图纸右上角的“其余”粗糙度整体要比图纸上的大1.4倍。
七、形位公差CAD图中形位公差符号h与尺寸标注h相对应，标注尺寸大小如图6：910图6 形位公差符号六、技术要求CAD 图中的技术要求应置于标题栏的上方或左方，并根据图幅的大小按表4中提供的参数选择字号，其中“技术要求”标题大一号字。
且行的间距不得小于2mm ；需要采用分数时，其分数线用“/”表示。
表4 技术要求的推荐字号七、剖面符号 （GB 4457.5-84）在剖视和剖面图中, 剖切面与机件接触部分应画出剖面符号。
国标中规定，不同材料采用不同的剖面符号，各种材料的剖面符号详见有关书籍。
绘制剖面符号应注意如下要求：（1）同一金属零件的零件图，剖视图、剖面图的剖面线，应该画成间隔相等、方向相同而且最好与主要轮廓或剖面区域的对称线成45°的平行线。
（2）相邻辅助零件（或部件），不画剖面符号。
（3）当被剖部分的图形面积较大时，可以只沿轮廓的周边画出剖面符号。
（4）如果仅需要画出剖视图中的一部分图形，其边界又不画波浪线时，则应该将剖面线绘制整齐。
八、装配图零件序号1．一般原则（1）装配图中所有的零件、部件都必须编写序号。
（2）装配图中的一个部件只写一个序号，同一装配图中相同的零部件应该编写同样的序号。
（3）装配图中零、部件的序号，应该与明细栏中的序号保持一致。
2．序号的编排序号应该尽可能地编排在反映装配关系最清楚的视图上。
装配图中编排零部件序号的通用方法如下：（1）在指引线的水平线（细实线）上序号，序号字高应该比装配图中所注尺寸数字高度大一号或两号，如图7（a）所示。
3．编写序号的形式（1）同一张装配图中编写序号的形式应该一致。
1112（2）相同的零、部件用一个序号，一般只标注一次。
多处出现相同的零、部件，必要时也可以重复标注。
图7 零件序号的编写形式（3）指引线应该自所指部分的可见轮廓内引出，并在末端画一个圆点，如果所指部分（很薄的零件或者涂墨的剖面）内不便画圆点时，在指引线的末端画出箭头，并且指向该部分的轮廓，如图7（b ）所示。
（4）序号指引线相互不能相交；当它通过有剖面线的区域时，不应于剖面线平行；必要时，指引线可以画成折线，但是只允许曲折一次，如图7（d ）所示。
（5）一组紧固件以及装配关系清楚的零件组，可采用公共指引线，如图8所示。
（6）装配图中的标准化组件（如油杯、滚动轴承、电动机等）可看作一个整体，只编写一个序号。
13图8 零件组的编号形式九、技术参数表技术参数表如图9齿轮参数表示例所示，一般应置于图纸的右上角，其中内容可根据实际情况编写，字号为3.5号字。
图9 齿轮参数表十、图样代号1 范围本标准规定了基本产品图样代号（图号）的编制方法，供14设计新产品时使用。
2 总则2.1 所有图样上所表示的对象（产品、部件、组件和零件）均用代号来表示，部件、组件和零件的代号同时也就是它们图样的代号（图号）。
产品类型代号（型号）和产品图样代号不同，图样代号一般用汉语拼音字母（字母个数在2个以上）和顺序号组合来表示；2.2 每一产品的图样都应有其独立的图号，某一图样的代号不得用于其它图样上；2.4 对于表示零件、组件、部件和产品的个别视图，剖视及剖面图样，不得编有单独的图号，如果图样由数张构成，则各张图纸应标注同一图号，而在每张图纸上注明总页数及张次。
3 编制规则3.1 产品图样的组成部分的编号采用隶属的制度进行编写；3.2 基本产品的组成部分（部件、组件、分组件、零件）图号的编制规则如下：3.2.1 部件的图号在整个产品范围内编定，由产品图样代号和部件顺序号等二部份组成“01”开始顺序编号；3.2.2 组件的图号在所属部件范围内编定，由二位数从“01”开始；3.2.3 分组件的图号在所属的组件范围内编定，由“01”开始的两位数字组成一级分组件，根据需要可依次类推的编定2，3，………，20级分组件，带A 和B 在总图上体现；153.2.4 零件的图号在其直接所属的产品，部件、组件、分组件，从“1”开始顺序编写，位数不限；综上所述，部件、组件、各级分组件均各占两位数字，并在其所属上一级的部件、组件、分组件范围从（01）开始顺序编号，若无该部件或组件、分组件时，则不必编号，也不必用“00”占位表示。
示例：ABC为某产品图样代号；ABC-1 直接构成ABC产品的第一个零件；ABC 01 ABC产品的第一个部件；ABC0101 ABC产品的第一个部件中的第一个组件；ABC010102 ABC产品的第一个部件中的第一个组件中的第二个分组件；ABC01-1 ABC产品的第一个部件的第一个零件；ABC0101-1 ABC产品的第一个部件中的第一个组件的第一个零件；ABC010102 –1 ABC产品的第一个部件中的第一个组件中的第二个分组件中的第一个零件。
