动态电路分析专题

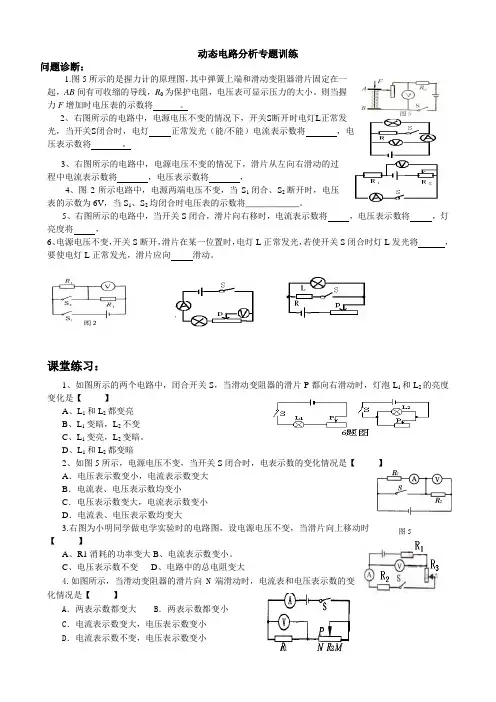

动态电路分析专题训练问题诊断：1.图5所示的是握力计的原理图，其中弹簧上端和滑动变阻器滑片固定在一起，AB间有可收缩的导线，R0为保护电阻，电压表可显示压力的大小。

则当握力F增加时电压表的示数将。

2、右图所示的电路中，电源电压不变的情况下，开关S断开时电灯L正常发光，当开关S闭合时，电灯正常发光（能/不能）电流表示数将，电压表示数将。

3、右图所示的电路中，电源电压不变的情况下，滑片从左向右滑动的过程中电流表示数将，电压表示数将，4、图2所示电路中，电源两端电压不变，当S1闭合、S2断开时，电压表的示数为6V，当S1、S2均闭合时电压表的示数将___________。

5、右图所示的电路中，当开关S闭合，滑片向右移时，电流表示数将，电压表示数将，灯亮度将，6、电源电压不变，开关S断开，滑片在某一位置时，电灯L正常发光，若使开关S闭合时灯L发光将，要使电灯L正常发光，滑片应向滑动。

课堂练习：1、如图所示的两个电路中，闭合开关S，当滑动变阻器的滑片P都向右滑动时，灯泡L1和L2的亮度变化是【】A、L1和L2都变亮B、L1变暗，L2不变C、L1变亮，L2变暗。

D、L1和L2都变暗2、如图5所示，电源电压不变，当开关S闭合时，电表示数的变化情况是【】A．电压表示数变小，电流表示数变大B．电流表、电压表示数均变小C．电压表示数变大，电流表示数变小D．电流表、电压表示数均变大3.右图为小明同学做电学实验时的电路图，设电源电压不变，当滑片向上移动时【】A、R1消耗的功率变大B、电流表示数变小。

C、电压表示数不变D、电路中的总电阻变大4.如图所示，当滑动变阻器的滑片向N端滑动时，电流表和电压表示数的变化情况是【】A．两表示数都变大 B．两表示数都变小C．电流表示数变大，电压表示数变小D．电流表示数不变，电压表示数变小图55.如图所示，当滑动变阻器的滑片向N 端滑动时，电流表和电压表示数的变化情况是【 】A ．两表示数都变大B ．两表示数都变小C ．电流表示数不变，电压表示数变小D ．电流表示数变大，电压表示数变小6．如图所示，闭合开关S 1、断开S 2，移动滑片使灯L 正常发光，若再闭合S 2开关，则【 】A 、电流表示数变大，灯变暗B 、电流表示数变大，灯变亮C 、电流表示数变小，灯变暗D 、电流表示数变小，灯变亮7.要使上题中灯L 正常发光，把滑动变阻器的滑片P 向【 】移动。

动态电路专题一、滑动变阻器1．串联电路【例1】如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。

练习：如图2所示，闭合形状S后，使滑动变阻器的滑片P向左滑动，则（）A．电流表的示数变大，电压表的示数变大，灯变暗B．电流表的示数变小，电压表的示数变大，灯变亮C．电流表的示数变大，电压表的示数变小，灯变亮D．电流表的示数变小，电压表的示数变小，灯变暗【例2】如图3，当滑片P向左移动时，A表和V表将如何变化。

练习：如图4，当滑片P向左移动时，A表和V表将如何变化。

【例3】在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．安培表示数变大，灯变暗B．安培表示数变小，灯变亮C．伏特表示数不变，灯变亮D．伏特表示数不变，灯变暗练习：在如图6所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）A．电压表示数变大，灯变暗B．电压表示数变小，灯变亮C．电流表示数变小，灯变亮D．电流表示数不变，灯变暗2．并联电路【例4】如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？练习：如图8，当滑片P向右移动时，A1表、A2表和V表将如何变化？二、开关的断开或闭合1．串联电路【例5】在如图9所示的电路中，将开关K闭合，则安培表的示数将______，伏特表的示数将________(均填“变大”、“变小”或“不变”)。

练习：在如图10所示的电路中，当开关K断开时，电阻R1与R2是_______联的。

开关K闭合时，电压表的示数将________（选填“变小”、“不变”或“变大”）。

2．并联电路【例6】在图11中，灯泡L1和灯泡L2是______联连接的。

当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。

练习：在图12所示的电路中，R1的阻值为10Ω，只闭合开关S1时电流表的示数为0.3A，再闭合开关S2后，电流表的示数为0.45A，则R2的阻值为Ω。

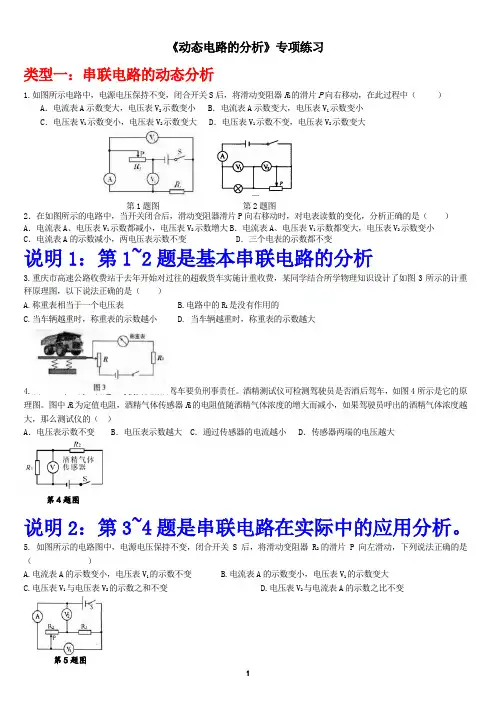

《动态电路的分析》专项练习类型一：串联电路的动态分析1.如图所示电路中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向右移动，在此过程中（ ）A ．电流表A 示数变大，电压表V 2示数变小B ．电流表A 示数变大，电压表V 1示数变小C ．电压表V 1示数变小，电压表V 2示数变大D ．电压表V 1示数不变，电压表V 2示数变大2．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P 向右移动时，对电表读数的变化，分析正确的是（ ）A ．电流表A 、电压表V 1示数都减小，电压表V 2示数增大B ．电流表A 、电压表V 1示数都变大，电压表V 2示数变小C ．电流表A 的示数减小，两电压表示数不变D ．三个电表的示数都不变说明1：第1~2题是基本串联电路的分析3.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（ ）A.称重表相当于一个电压表B.电路中的R 1是没有作用的C.当车辆越重时，称重表的示数越小D. 当车辆越重时，称重表的示数越大4.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。

酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。

图中R 1为定值电阻，酒精气体传感器R 2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（ ）A ．电压表示数不变B ．电压表示数越大C ．通过传感器的电流越小D ．传感器两端的电压越大说明2：第3~4题是串联电路在实际中的应用分析。

5. 如图所示的电路图中，电源电压保持不变，闭合开关S 后，将滑动变阻器R 2的滑片P 向左滑动，下列说法正确的是（ ）A.电流表A 的示数变小，电压表V 1的示数不变B.电流表A 的示数变小，电压表V 1的示数变大C.电压表V 1与电压表V 2的示数之和不变D.电压表V 2与电流表A 的示数之比不变第1题图 第2题图第4题图第5题图说明3：第5题为串联电路的综合分析（涉及到“和”“差”“积”“商”等问题的实质）。

模块四电学专题04 欧姆定律之动态电路分析*知识与方法一、由滑动变阻器引起的电路中物理量的变化1.串联电路：解题方法：对于串联电路，一般的分析顺序为：滑动变阻器电阻R p的变化→电路总电阻R总的变化（R总=R+R P）→ 电路电流I的变化（U不变，I总RU=）→定值电阻R两端电压U1的变化（U1=IR）→滑动变阻器两端电压U2的变化（U2 =U−U1）快速巧解方法：根据串联电路分压规律，R p增大时，U2增大。

2.并联电路：解题方法：①电源两端电压U不变⇒通过R的电流I1不变（I1RU=）；②P的移动方向⇒滑动变阻器阻值的变化⇒滑动变阻器所在支路电流I2的变化（U不变，I2PRU=）①②⇒干路电流I的变化（I = I1+I2）二、由开关引起的电路中物理量的变化R PAV2V1SR解题方法：① 画等效电路图：分析闭合不同开关时，分别有谁连入电路；② 分析电表：电压表、电流表分别测谁；③ 根据欧姆定律、串并联电路规律和电源电压不变的条件，判断电表示数的变化。

三、由敏感电阻（光敏电阻、热敏电阻、气敏电阻、压敏电阻等）、与浮力杠杆等(加油、称体重等) 结合的应用型动态电路分析分析思路基本与“由滑动变阻器引起的电路中物理量的变化”相同四、利用变化量求定值电阻 1.U 1 = IR ，U ′1 = I ′R ，U ′1—U 1=（I —I ′）R ，ΔU 1=ΔIR2.∵U 不变，∴ΔU 1=ΔU 2∴ΔU 2=ΔIR*针对训练一、单选题1．（2023秋·山东泰安·九年级统考期末）热敏电阻的阻值是随环境温度的增大而减小的．要想设计一个通过电表示数反映热敏电阻随环境温度变化的电路，要求温度升高时电表示数减小，以下电路符合要求的是（ ）A ．B ．C ．D ．【答案】D 【解析】A ．由电路图可知，热敏电阻与R 0并联，电流表测并联电路干路电流．当温度升高时，热敏电阻R P AV 2 V 1 SR阻值变小，干路电流变大，故A不符合题意．B．热敏电阻与R0并联，电流表测热敏电阻的电流，当温度升高时，热敏电阻阻值变小，由IUR=可知，通过热敏电阻的电流变大，电流表示数变大，故B不符合题意．C．已知热敏电阻与R0串联，电压表测R0两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变大，故C不符合题意．D．已知热敏电阻与R0串联，电压表测热敏电阻两端的电压，当温度升高时，热敏电阻阻值变小，根据串联电路分压原理，电压表示数变小，故D符合题意为答案．2．（2023秋·河北保定·九年级统考期末）如图所示是一种温度测试仪的电路，R1为定值电阻，R2为热敏电阻（阻值随温度升高而减小）。

专项训练电路的动态分析——三年（2021—2023）中考真题分项精编一、单选题1．（2023·内蒙古包头·统考中考真题）某电饭锅有加热和保温两种功能，其简化电路如图所示，R1、R2为加热电阻，S为电源开关，S1为温控开关。

闭合电源开关S，温控开关S1由闭合到断开，下列说法正确的是（）A．电饭锅进入加热状态B．电路总电压变小C．电路总电流变大D．电路总功率变小2．（2023·安徽·统考中考真题）将一根细金属丝置入柔性塑料中，可以制成用来检测物体形变的器件应变片，其结构如图1所示。

将它接入图2所示的电路，电源电压不变，R为定值电阻。

闭合开关S，当应变片随被检测物体发生拉伸形变时，塑料中的金属丝会被拉长变细，导致电阻变大，则电路中的（）A．电压表和电流表示数都变大B．电压表示数变小，电流表示数变大C．电压表和电流表示数都变小D．电压表示数变大，电流表示数变小3．（2023·重庆·统考中考真题）将一个定值电阻接入图甲所示电路的虚线框处，并将一个电压表（图中未画出）并联在某段电路两端，闭合开关，移动滑片P，多次记录两电表示数；断开开关，只将定值电阻更图象。

下列分析正确的是（）换为小灯泡，再次获取数据并记录；将记录的数据绘制成如图乙所示的I UA ．电源电压为3.5VB ．图象b 是用接入定值电阻时记录的数据绘制得到的C ．定值电阻和灯泡两端的电压各为3.5V 时，灯泡的电阻较大D ．接入小灯泡后，将滑片P 向右移动时，电压表的示数将变大 4．（2023·重庆·统考中考真题）如图甲所示的电路，电源电压恒定。

闭合开关S ，移动滑片P ，电压表示数随电流表示数变化的图像如图乙所示。

以下分析正确的是（ ）A ．电源电压为10VB ．0R 最大功率为1WC ．滑片P 向左移动过程中，0R 两端电压逐渐变小D ．滑片P 向右移动过程中，电压表与电流表的比值变大5．（2022·甘肃兰州·统考中考真题）如图所示，1R 为定值电阻，2R 为滑动变阻器，电源电压保持不变。

专题(七)动态电路分析【动态电路解题的一般步骤】一、判断电路的串、并联关系(电路类型)。

串联分压:U1U2=R1R2;并联分流:I1I2=R2R1,各支路互不影响,干路的电流受支路影响。

二、弄清各电表的类型及测量的物理量:电流表串联在电路中(相当于导线),电压表并联在电路中(相当于此处断路)。

三、动态分析:电阻R的变化引起电流、电压的变化。

1.不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。

2.由公式I=UR得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。

四、同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。

处理此类问题时:先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。

“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。

当电路状态发生变化时,定值电阻:R=ΔUΔI具有普遍意义,但ΔP=ΔU×ΔI是错误的,应运用ΔP=U22R -U12R或ΔP=I22R-I12R计算[或可化简为ΔP=ΔU(I1+I2)、ΔP=ΔI(U1+U2)]。

五、动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。

此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。

②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表示数不能超量程。

六、当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。

串联:电流I1=I2=I,其他物理量都与电阻成正比。

并联:电压U1=U2=U,其他物理量都和电阻成反比。

针对训练类型一滑动变阻器引起的变化问题1.如图ZT7-1所示电路中,电源电压保持不变,闭合开关S,当滑动变阻器的滑片P从a端向b端滑动时,电流表A 示数,电压表V1示数,电压表V2示数,电压表V1示数与电流表A示数的比值,电压表V2示数与电流表A示数的比值,电压表V1示数的变化量与电流表A示数的变化量之比,电压表V2示数的变化量与电流表A示数的变化量之比,电路消耗的总功率。

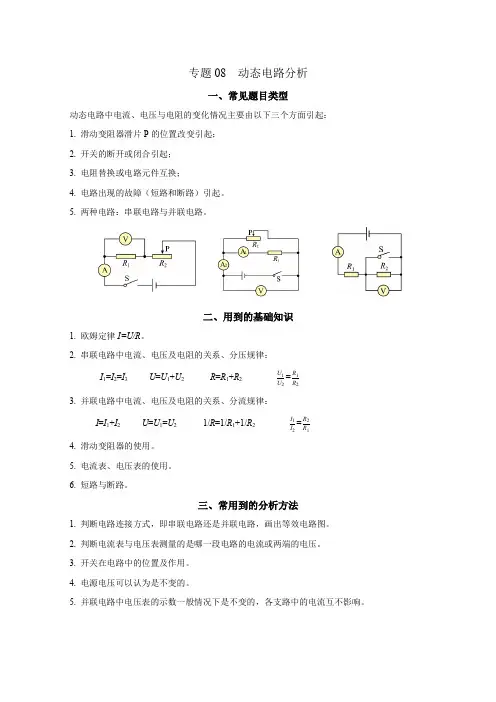

专题08 动态电路分析一、常见题目类型动态电路中电流、电压与电阻的变化情况主要由以下三个方面引起：1. 滑动变阻器滑片P的位置改变引起；2. 开关的断开或闭合引起；3. 电阻替换或电路元件互换；4. 电路出现的故障（短路和断路）引起。

5. 两种电路：串联电路与并联电路。

二、用到的基础知识1. 欧姆定律I=U/R。

2. 串联电路中电流、电压及电阻的关系、分压规律：I1=I2=I3U=U1+U2R=R1+R2U1U2=R1 R23. 并联电路中电流、电压及电阻的关系、分流规律：I=I1+I2U=U1=U21/R=1/R1+1/R2I1I2=R2 R14. 滑动变阻器的使用。

5. 电流表、电压表的使用。

6. 短路与断路。

三、常用到的分析方法1. 判断电路连接方式，即串联电路还是并联电路，画出等效电路图。

2. 判断电流表与电压表测量的是哪一段电路的电流或两端的电压。

3. 开关在电路中的位置及作用。

4. 电源电压可以认为是不变的。

5. 并联电路中电压表的示数一般情况下是不变的，各支路中的电流互不影响。

三、例题分析【例题1】（2023奉贤二模）在图所示，电阻R1的阻值为10欧，滑动变阻器滑片P位于中点附近。

用一阻值为20欧的电阻替换R1后，可使电压表示数与替换R1前相同的方法有（）①电源电压不变，向左移动滑片P ②电源电压不变，向右移动滑片P③减小电源电压，不移动滑片P ④增大电源电压，向左移动滑片PA．①③B．①②C．②③D．②④【答案】C【详解】由电路图可知，电阻R1和滑动变阻器R2串联，电压表测滑动变阻器R1两端电压，若电源电压不变，当用一阻值为20欧的电阻替换R1后，根据串联分压规律U1 U2=R1 R2可知，电压表的示数增大。

①②要使电压表示数与替换R1前相同，应该增大滑动变阻器接入电路中的阻值，即将滑片向右移动，故②符合题意，①不符合题意；③改变电源电压：若减小电源电压，不移动滑片P，则电路中的总电压减小，根据串联分压规律，则电压表示数减小，可使电压表示数与替换前相等，故③符合题意；④增大电源电压，电路中的总电压增大，电压表示数增大，向左移动滑片P，滑动变阻器接入电路中的电阻减小，滑动变阻器两端电压减小，则电压表示数增大，故④不符合题意。
