机械制图第二次作业

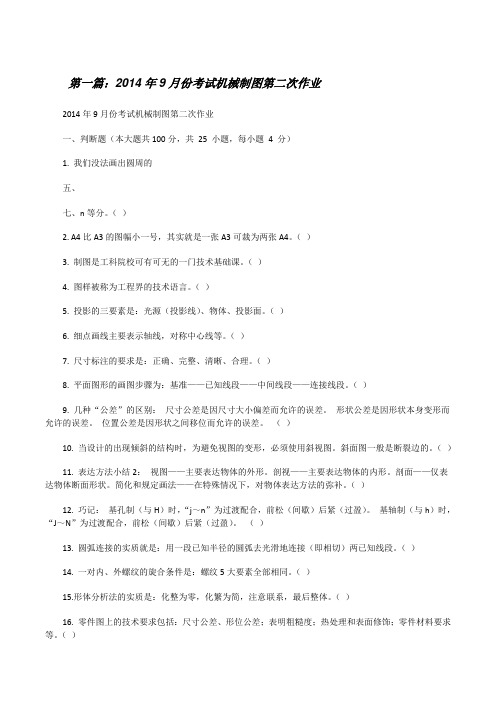

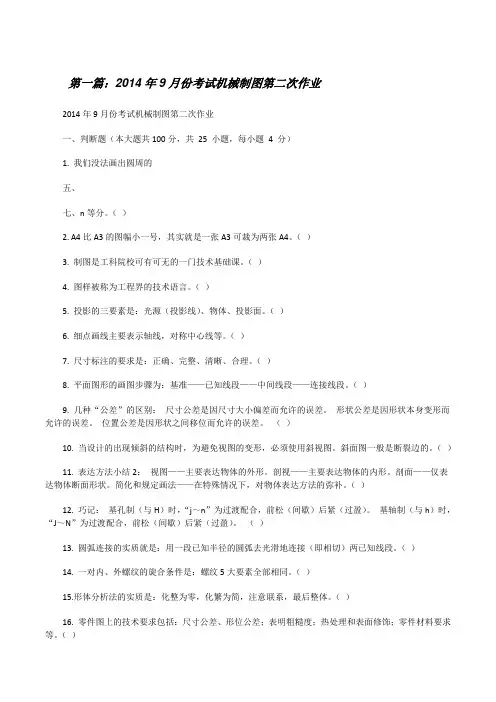

第一篇：2014年9月份考试机械制图第二次作业2014年9月份考试机械制图第二次作业一、判断题（本大题共100分，共25 小题，每小题 4 分）1. 我们没法画出圆周的五、七、n等分。

（）2. A4比A3的图幅小一号，其实就是一张A3可裁为两张A4。

（）3. 制图是工科院校可有可无的一门技术基础课。

（）4. 图样被称为工程界的技术语言。

（）5. 投影的三要素是：光源（投影线）、物体、投影面。

（）6. 细点画线主要表示轴线，对称中心线等。

（）7. 尺寸标注的要求是：正确、完整、清晰、合理。

（）8. 平面图形的画图步骤为：基准——已知线段——中间线段——连接线段。

（）9. 几种“公差”的区别：尺寸公差是因尺寸大小偏差而允许的误差。

形状公差是因形状本身变形而允许的误差。

位置公差是因形状之间移位而允许的误差。

（）10. 当设计的出现倾斜的结构时，为避免视图的变形，必须使用斜视图。

斜面图一般是断裂边的。

（）11. 表达方法小结2：视图——主要表达物体的外形。

剖视——主要表达物体的内形。

剖面——仅表达物体断面形状。

简化和规定画法——在特殊情况下，对物体表达方法的弥补。

（）12. 巧记：基孔制（与H）时，“j～n”为过渡配合，前松（间歇）后紧（过盈）。

基轴制（与h）时，“J～N”为过渡配合，前松（间歇）后紧（过盈）。

（）13. 圆弧连接的实质就是：用一段已知半径的圆弧去光滑地连接（即相切）两已知线段。

（）14. 一对内、外螺纹的旋合条件是：螺纹5大要素全部相同。

（）15.形体分析法的实质是：化整为零，化繁为简，注意联系，最后整体。

（）16. 零件图上的技术要求包括：尺寸公差、形位公差；表明粗糙度；热处理和表面修饰；零件材料要求等。

（）17. 截交线是基本立体被“截平面”切掉一部分后产生的表面交线。

如我们斜切香肠，其截交线就是一个圆。

（）18. 向视图的提出，为设计时选择视图提供了一种灵活的表达方法。

（）19. 锥度是圆锥体的母线对回转轴线倾斜的程度，可用正圆锥的底圆直径与其锥高之比，如“1 ：n”表示。

吉林大学21秋《机械制图》平时作业二参考答案1. 投影法可分为( )。

投影法可分为( )。

A、平行投影法B、中心投影法C、正投影法D、点投影法E、斜投影法正确答案：A,B2. 与投影面倾斜的圆或圆弧，其投影均可简化用圆或圆弧代替。

( )A.错误B.正确参考答案：A3. 在国标GB/T14691-1993《技术制图字体》中规定的工程图样字体有( )。

在国标GB/T14691-1993《技术制图字体》中规定的工程图样字体有( )。

A、长仿宋体B、短仿宋体C、A型字母D、手写体E、希腊字参考答案：A，C4. 徒手绘图的基本要求是( )。

徒手绘图的基本要求是( )。

A、轻B、好C、快D、细E、准参考答案：B，C，E5. 直线AB平行于H面，它在H面上的投影是( )。

直线AB平行于H面，它在H面上的投影是( )。

A.实长不变B.长度缩短C.聚为一点D.长度伸长参考答案：A6. 装配图中有些需要用文字在技术要求中说明如( )。

装配图中有些需要用文字在技术要求中说明如( )。

A、装配体的功能、性能、安装、使用及维护要求B、装配体的制造、检验和使用的方法和要求C、装配体对润滑和密封等要求D、零部件之间的相对位置参考答案：A，B，C7. 零件图上的重要尺寸，应从基准直接标注。

辅助基准和主要基准间要标注联系尺寸。

( )A.错误B.正确参考答案：A8. 一般用细点划线表示需进行表面热处理的机件表面。

( )一般用细点划线表示需进行表面热处理的机件表面。

( )A、错误B、正确参考答案：A9. 轴测图只能用作辅助性图样，不能作为产品图样。

( )A.错误B.正确参考答案：B10. 在画外螺纹时，一般将小径画成大径的0.85倍( )。

在画外螺纹时，一般将小径画成大径的0.85倍( )。

A、错误B、正确正确答案：B11. 当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )。

当剖视图的主要轮廓线与水平线成45度时其剖面线应画成与水平线成( )。

1.非标准螺纹指的是（）不符合标准的螺纹。

A.直径B.螺距C.旋向D.牙型【参考答案】: D2.以下几种工程上常用的投影图中，采用中心投影法的是（）A.正投影图B.轴测投影图C.标高投影图D.透视图【参考答案】: D3.标注半径尺寸时，应在尺寸数字前加（）A.￠B.tC.RD.C【参考答案】: C4.下列表述中关于组合体画图时选择主视图的原则中错误的是（）A.组合体应按自然位置放置B.主视图应较多地反映组合体各部分的形状特征C.在三视图中尽量减少虚线D.在三视图绘制中不用考虑虚线的多少【参考答案】: D5.为了表达物体的真实形状，剖切平面一般应通过物体内部结构的对称平面或孔的轴线，并与相应的投影面（）A.倾斜B.平行C.相交D.均可【参考答案】: B6.Tr40×14/2LH-7H表示（）螺纹，公称直径为40mm，双线螺纹，导程14mm，左旋，螺纹公差带中径为7H，旋合长度属中等的一组。

A.细牙普通B.梯形C.粗牙普通D.锯齿型【参考答案】: B7.剖视图标注时，一般应在剖视图上方（）A.用阿拉伯数字标出剖视图的名称XB.用阿拉伯数字标出剖视图的名称X——XC.用大写拉丁字母标出剖视图的名称XD.用大写拉丁字母标出剖视图的名称X ——X【参考答案】: D8.当同一个物体上有几个被放大的部位时（）A.可根据实际情况用字母编号即可B.采用任何一种编序方式均可C.必须用罗马数字依次标明被放大的部位D.以上均是【参考答案】: C9.虚线为实线延长线时，虚线（）A.应留有空隙B.不应留有空隙C.空隙可留可不留D.以上均可【参考答案】: A10.图样比例分为原值比例、放大比例、缩小比例三种，绘制图样时，应尽量采用（）A.原值比例B.放大比例C.缩小比例D.以上均可【参考答案】: A11.已知配合代号为￠20H6/h5，则该种配合是（）A.基孔制配合B.基轴制配合C.孔轴配合D.轴制配合【参考答案】: ABD12.采用换面法时，新投影面的选择应符合以下条件（）A.新投影面必须垂直于一个原有的投影面B.新投影面必须平行于一个原有的投影面C.新投影面对空间几何元素应处于有利于解题的位置D.新投影面必须相交于一个原有的投影面【参考答案】: AC13.圆柱体截交线的图形有（）A.抛物线B.直线C.圆D.椭圆【参考答案】: BCD14.工程上采用的投影图有（）A.正投影图B.轴测投影图C.标高投影图D.透视图【参考答案】: ABCD15.螺纹的基本要素有（）A.牙型B.公称直径C.导程和螺距D.旋向【参考答案】: ABCD16.在不致引起误解时，零件图中（）允许省略不画，但必须注明尺寸或在技术要求中加以说明。

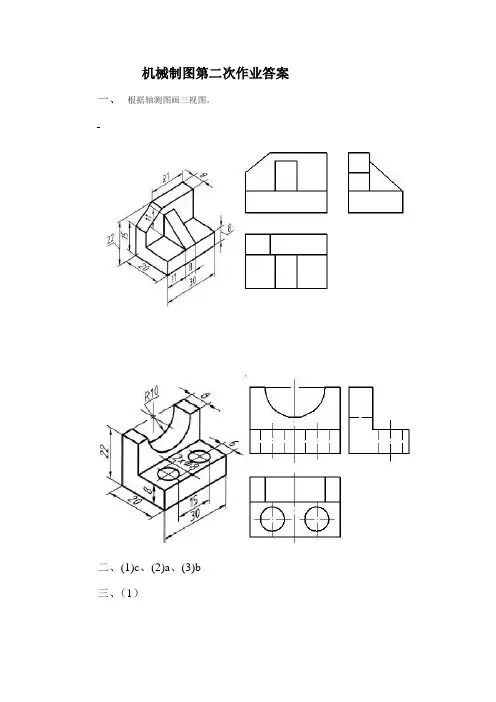

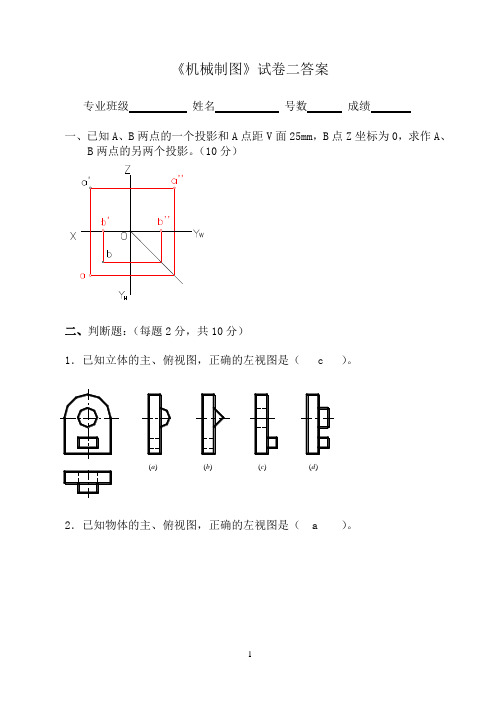

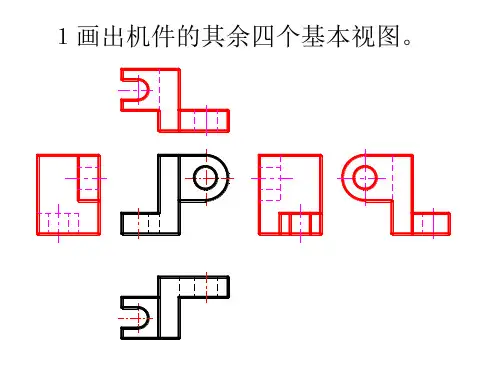

机械制图第二次作业答案一、根据轴测图画三视图。

二、(1)c、(2)a、(3)b
三、（1）
（2）
四、
五、
六、
七、
1、不论内螺纹或是外螺纹, 螺纹的代号及尺寸均应注在螺纹的大径上; 但管
螺纹用指引线引出标注 .
2、M16-6g 表示大径为 16 , 中径和顶径公差带均为 6g 的粗牙普通外螺纹 .
M16-5H 表示大径为16 , 中径和顶径公差带均为5H 的粗牙普通内螺纹 .
3、B120 ╳18（P6）表示大径为120毫米，螺距为6毫米，3 线、左旋锯齿形螺纹。

八、
(1)M24LH-5H-S 公称直径为 24 ，左旋，中径和顶径的公差带代号为 5H 短旋
合长度的普通 cu 粗牙内螺纹
(2)M20X1.5-5g6g 公称直径为 20 ，螺距为 1.5 ，中径和顶径的公差带代号分别为 5g 和 6g 的普通细牙内螺纹
(3)Tr32X6LH-7H 公称直径为 32 ，导程为 6 ，左旋，中径公差带代号为 7H 的梯形单线内螺纹
(4)B40X14(P7)-8e-L 公称直径为 40 ，导程 14 ，螺距 7 ，中径的公差带代号为 8e ，长旋合长度的锯齿形双线外螺纹。

江苏开放大学形成性考核作业学号姓名课程代码110035课程名称机械设计基础（专）评阅教师第 2 次任务共 4 次任务江苏开放大学机械设计基础课程第2次形考作业作业说明：本次作业涉及课程第4单元-平面机构、第5单元-凸轮及其他常用机构、第6单元-带链传动的学习内容。

主要知识点包括机构运动简图的绘制、机构自由度的计算、判别机构是否具有确定运动的条件、槽轮机构的工作原理、打滑与弹性滑动的概念及防止方法等。

希望同学们在认真学习课程相关资料的基础上完成本次作业。

完成日期：评语：得分：评阅时间：评阅教师：任务内容：一、在线测试题（要求：在网上完成“第2次形考作业在线测试部分”内容，将完成结果截【作答结果】二、综合题1．如图3-1所示为简易冲床结构示意图。

要求：（1）试画出简易冲床的运动简图；（2）通过自由度计算判断该机构是否有确定相对运动；（3）如果不满足有确定相对运动的条件，请提出修改意见并画出运动简图。

图3-1 简易冲床结构示意图【作答结果】（1）简易机床的运动简图，如下：（2）机构自由度计算：活动构件n=3，低副数P L=4，高副数P H=1自由度：F=3n-2P L-P H=3×3-2×4-1=0故：运动链不能运动，该机构无确定的相对运动。

（3）该机构无确定的相对运动，在C处加一个移动副，运动简图如下：2．在如图3-2所示的铰链四杆机构中，已知各构件长度L AB=55mm，L BC=40mm，L CD=50mm，L AD=25mm，试问：（1）机构有无曲柄？如有请指明哪个构件？此时得到什么机构？（说明理由）（2）当分别取构件AB、AD、CD为机架时，各将得到什么机构？（说明理由）图3-2 铰链四杆机构【作答结果】1、因为L AB+L AD=(55+25)mm=80mm<L BC+L CD=(40+50)mm=90mm，满足长度和条件，即连架杆L AB为最长构件，所以机构无曲柄。
