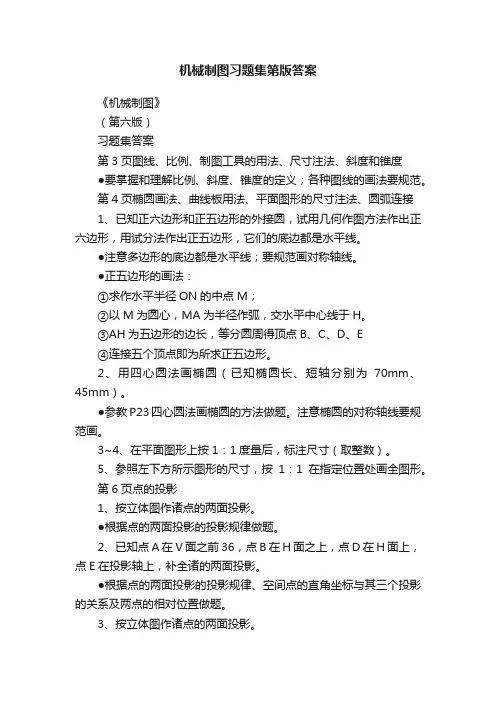

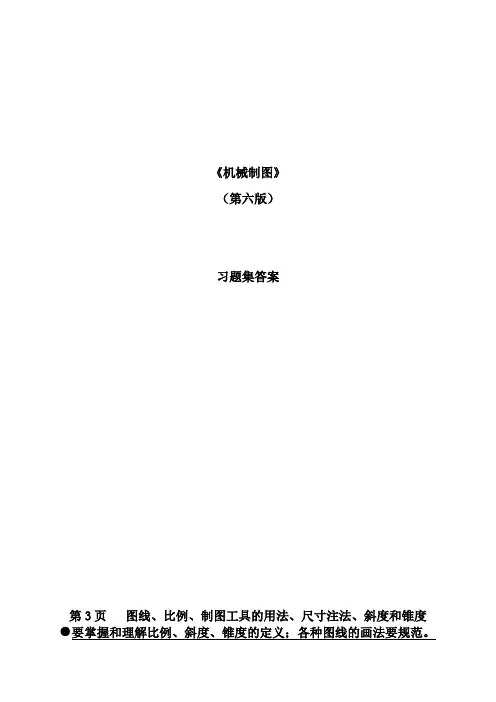

《机械制图》（第六版）习题集答案第3页图线、比例、制图工具的用法、尺寸注法、斜度和锥度●要掌握和理解比例、斜度、锥度的定义；各种图线的画法要规范。
第4页椭圆画法、曲线板用法、平面图形的尺寸注法、圆弧连接1、已知正六边形和正五边形的外接圆，试用几何作图方法作出正六边形，用试分法作出正五边形，它们的底边都是水平线。
●注意多边形的底边都是水平线；要规范画对称轴线。
●正五边形的画法：①求作水平半径ON的中点M；②以M为圆心，MA为半径作弧，交水平中心线于H。
③AH为五边形的边长，等分圆周得顶点B、C、D、E④连接五个顶点即为所求正五边形。
2、用四心圆法画椭圆（已知椭圆长、短轴分别为70mm、45mm）。
●参教P23四心圆法画椭圆的方法做题。
注意椭圆的对称轴线要规范画。
3~4、在平面图形上按1：1度量后，标注尺寸（取整数）。
5、参照左下方所示图形的尺寸，按1：1在指定位置处画全图形。
第6页点的投影1、按立体图作诸点的两面投影。
●根据点的两面投影的投影规律做题。
2、已知点A在V面之前36，点B在H面之上，点D在H面上，点E在投影轴上，补全诸的两面投影。
●根据点的两面投影的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
3、按立体图作诸点的两面投影。
●根据点的三面投影的投影规律做题。
4、作出诸点的三面投影：点A（25，15，20）；点B距离投影面W、V、H分别为20、10、15；点C在A之左，A之前15，A之上12；点D在A之下8，与投影面V、H等距离，与投影面W的距离是与H面距离的3.5倍。
●根据点的投影规律、空间点的直角坐标与其三个投影的关系及两点的相对位置做题。
各点坐标为：A（25，15，20）B（20，10，15）C（35，30，32）D（42，12，12）5、按照立体图作诸点的三面投影，并表明可见性。
●根据点的三面投影的投影规律做题，利用坐标差进行可见性的判断。
（由不为0的坐标差决定，坐标值大者为可见；小者为不可见。
