11大一机械制图练习题(一)

大学机械制图考试练习题及答案11.[单选题]用平面切割立体，平面与立体表面的交线称为（ ）A)截交线B)相贯线C)截平面答案:A解析:2.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:3.[单选题]用下列比例分别画同一个机件，所绘图形最大的比例是（ ）。

A)1:01B)2:01C)5:01答案:C解析:4.[单选题]局部放大图可画成视图、剖视、断面，它与被放大部分表达方式间的关系是A)必须对应- -致B)有一定的对应关系，有时无关C)无对应关系，视需要而定答案:C解析:5.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:6.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)17.[单选题]两回转体相交，其交线称为（ ）A)截交线B)相贯线C)相贯体答案:B解析:8.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性B)类似性C)积聚性答案:A解析:9.[单选题]注写零件序 号的指引线未端应画1个(A)粗短画线B)细实线C)圆点或箭头答案:C解析:10.[单选题]在CAD中一组同心圆可由一个已画好的画用（ ）命令来实现。

A)拉伸命令B)移动命令C)偏移命令答案:C解析:11.[单选题]为了从图样上直接反映出实物的大小，绘图时应尽量采用国标中规定的简化字A)原值比例B)缩小比例C)放大比例答案:A解析:12.[单选题]键、销都属于（）。

A)一般零件13.[单选题]代表标准螺纹种类的代号（字母），均应注写在螺纹标记的最前面，并统一的称为（）A)螺纹牙型代号B)螺纹特征代号C)螺纹代号D)螺纹大径代号答案:A解析:14.[单选题]在投影系中垂直于V 面的直线，称为：（ ）。

A)水平线B)正垂线C)侧平线D)垂直线答案:B解析:15.[单选题]移出断面图的轮廓线用（ ）来绘制。

《机械制图》考试试题姓名分数一、填空题(10分)1. 比例分为( )比例、 ( )比例、 ( )比例等三种。

其中为看图方便，尽可能采用( )比例。

2. 标注尺寸由( ) 、( )和( )三个要素组成。

3. 在标注尺寸时，应做到( ) 、( ) 、( )和合理。

4、机件的图形是用各种不同图线画成的，其中可见轮廓线用( )线画，不可见轮廓线用( )线画，尺寸线和尺寸界线用( )线画，而中心线和对称中心线则用( )线画。

5 、三视图之间的投影对应关系可以归纳为( ) 、( )长对正。

( ) 、( )高平齐。

( ) 、( )宽相等。

二、选择题(10分)1. 一张完整装配图的内容包括： (1)一组图形； (2) ( )； (3)必要的技术要求； (4)零件序号和明细栏； (5)标题栏。

A、正确的尺寸B、完整的尺寸C、合理的尺寸D、必要的尺寸2. 看装配图的第一步是先看( )A、尺寸标注B、表达方法C、标题栏D、技术要求3. 零件图的技术要求的标注必须符合( )的规定注法。

A 工厂B 行业C 部颁D 国家标准4. 零件图中注写极限偏差时，上下偏差小数点对齐，小数点后位数( ) ，零偏差必须标出。

A 不相同B 相同C 相同不相同均可D 依个人习惯5.局部剖视图用( )为剖与未剖部分的分界线。

A 粗实线B 细实线C 细点划线D 波浪线6. 绘制零件图对零件进行形体分析，确定主视图方向后，下一步是( )A、选择其他视图，确定表达方案 B 画出各个视图C 选择图幅，确定作图比例D 安排布图，画基准线7. 在机件的三视图中，机件上对应部分的主左视图应( )A 长对正B 高平齐C 宽相等D 高相等8. 三视图的投影规律是( )A 长相等高相等宽相等B 长对正高对正宽对正C 长对正高平齐宽相等D 长相等高平齐宽对正9. 国标规定，外螺纹的大径应画( )A 点划线B 粗实线C 细实线D 虚线10. 国标规定螺纹的牙顶用( )画出A 虚线B 细实线C 点划线D 粗实线三、判断题(10 分) ( ) 1、一张完整的装配图的内容包括：一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。

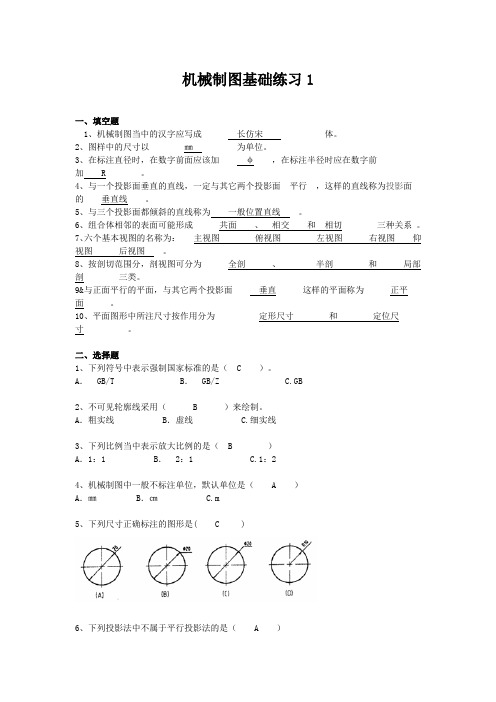

机械制图基础练习1一、填空题1、机械制图当中的汉字应写成长仿宋体。

2、图样中的尺寸以㎜为单位。

3、在标注直径时，在数字前面应该加φ，在标注半径时应在数字前加R 。

4、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的垂直线。

5、与三个投影面都倾斜的直线称为一般位置直线。

6、组合体相邻的表面可能形成共面、相交和相切三种关系。

7、六个基本视图的名称为：主视图俯视图左视图右视图仰视图后视图。

8、按剖切范围分，剖视图可分为全剖、半剖和局部剖三类。

9&与正面平行的平面，与其它两个投影面垂直这样的平面称为正平面。

10、平面图形中所注尺寸按作用分为定形尺寸和定位尺寸。

二、选择题1、下列符号中表示强制国家标准的是（ C ）。

A．GB/T B．GB/Z C.GB2、不可见轮廓线采用（ B ）来绘制。

A．粗实线 B．虚线 C.细实线3、下列比例当中表示放大比例的是（ B ）A．1：1 B．2：1 C.1：24、机械制图中一般不标注单位，默认单位是（ A ）A．㎜ B．㎝ C.m5、下列尺寸正确标注的图形是( C )6、下列投影法中不属于平行投影法的是（ A ）A、中心投影法B、正投影法C、斜投影法7、当一条直线平行于投影面时，在该投影面上反映（ A ）A、实形性B、类似性C、积聚性8、当一条直线垂直于投影面时，在该投影面上反映（ C ）A、实形性B、类似性C、积聚性9、在三视图中，主视图反映物体的（ B ）A、长和宽B、长和高C、宽和高10、当一条线垂直于一个投影面时，必（ A ）于另外两个投影面A、平行B、垂直C、倾斜11、物体上互相平行的线段，轴测投影（ A ）A、平行B、垂直C、无法确定12、正等轴测图的轴间角为（ A ）A、120B、60C、9013、正等轴测图中，为了作图方便，轴向伸缩系数一般取（ C ）A、3B、2C、114、重合剖面的轮廓线都是用（ C ）A.、细点画线绘制 B 、粗实线绘制 C 、细实线绘制15、当需1表示位于剖切平面前的结构时，这些结构按假想投影的轮廓线用：（ C ）A.、细点画线B、粗实线、C、双点画线三、判断题1、国家制图标准规定，可见的轮廓线用虚线绘制。

《机械制图》练习题库及参考答案一、单选题（共10题，每题1分，共10分）1、确定平面图形的尺寸位置的几何元素称为（）。

A、基本尺寸B、定位尺寸C、定形尺寸D、尺寸基准正确答案：D2、对零件的配合精度、耐磨度、抗疲劳强度、抗腐蚀性、密封等均有影响的是( )A、表面粗糙度B、尺寸C、装配质量D、配合种类正确答案：A3、截平面与立体表面的交线称为（）A、截交线B、相贯线C、相交线D、以上都不是正确答案：A4、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、垂直B、相交C、交叉D、平行正确答案：B5、平行于一个投影面而对其他两个投影面倾斜的直线，统称为投影面（）A、垂直线B、倾斜线C、平行线D、一般位置直线正确答案：C6、基本偏差是指（）。

A、上偏差B、远离零线的偏差C、靠近零线的偏差D、下偏差正确答案：C7、在投影体系中平行于 W 面倾斜于V面的直线，称为（）。

A、正平线B、侧平线C、水平线D、侧垂线正确答案：B8、椭圆画法最常用的为( )。

A、四圆心近似法B、二圆心近似法C、同心圆法D、三圆心近似法正确答案：A9、铅笔用“H ”表示（）。

A、软B、长C、硬正确答案：C10、表示物体表面特殊处理的范围用( )。

A、粗虚线B、实线C、细链线D、徒手画线正确答案：A二、多选题（共10题，每题1分，共10分）1、剖视图的种类有（）。

A、全剖B、半剖C、局部剖D、以上都不是E、左视图正确答案：ABC2、组合体的组合形式有A、切割B、垂直C、叠加D、都不对E、平行正确答案：AC3、两直线的相对位置有三种情况A、平行B、相交C、交叉D、离开E、重合正确答案：ABC4、控制圆环的主要参数是（）。

A、圆心B、内直径C、半径D、外直径E、都不对正确答案：ABD5、表面质量要求越高（ )A、成本不变B、表面粗糙度取值就越小C、加工成本越低D、表面粗糙度取值越大E、加工成本越高正确答案：BE6、常见的剖视图的种类有哪些（）A、半剖视图B、对称剖视图C、局部剖视图D、全剖视图E、向剖视图正确答案：ACD7、明细栏一般由（）等组成。

大学机械制图考试练习题及答案11.[单选题]俯视图反映了物体的什么方位（ ）。

A)上下左右B)前后左右C)上下前后答案:B解析:2.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:3.[单选题]下列哪个命令可以将矩形变成四条独立的线段A)打断B)分解C)打散答案:B解析:4.[单选题]当直线、平面与投影面垂直时，其在该投影面上的投影具有（ ）A)积聚性B)真实性C)收缩性答案:A解析:5.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:6.[单选题]当一条直线平行于投影面时，在该投影面上反映（ ）A)实形性答案:A解析:7.[单选题]不可见轮廓线采用（ ）线型A)细虚线B)细点画线C)粗实线答案:A解析:8.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧B)可用圆或圆弧代替C)可用多边形代替答案:B解析:9.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:10.[单选题]尺寸界线一般应与尺寸线垂直，并超出尺寸线（ ）A)1～2mmB)2～5mmC)5～7mm答案:B解析:11.[单选题]绘制机械图样的图线分为粗、细两种，粗线宽度是细线的（）倍。

A)2B)3C)4答案:A解析:12.[单选题]角接触球轴承的类型代号为（ ）A)4解析:13.[单选题]国家标准规定，字体系列为1.8、2.5、3.5、5、7、10、14、（ ）mmA)16B)18C)20D)25答案:C解析:14.[单选题]半剖视图中，剖视图与视图的分界线为（ ）。

A)粗实线B)细实线C)细点画线D)波浪线或双折线答案:C解析:15.[单选题]一个点同时位于V、H、W三个投影面中，则这个点（ ）A)在投影面上B)在坐标轴上C)在坐标原点D)在空间答案:D解析:16.[单选题]在机械制图中选用规定的线型绘图，粗实线线是用于（ ）的绘制。

《机械制图》练习题库＋答案一、单选题（共30题，每题1分，共30分）l、一般位置平面对于三个投影面的投影特性为（）。

A、没变化B、积聚性C、真实性D、收缩性正确答案：D2、比例1: 1是()。

A、原值比例B、以上都不对C、放大比例D、缩小比例正确答案：A3、与三投影面都倾斜的直线称为（）。

A、一般位置直线B、特殊位置直线C、普通位置直线D、以上都不对正确答案：A4D□ □ D"H "D口口） 。

A、硬B、软C、长正确答案：A5、当单一剖切平面通过机件的对称面或基本对称的平面，剖视图按投影关系配置，中间又没有其他图形隔开时，可省略()。

A、标注B、剖面线C、可见轮廓线D、以上说法都不正确正确答案：A6、重合断面图的轮廓线采用（）绘制。

A、粗实线B、虚线C、细实线D、点画线正确答案：C7、如果两直线的各组同面投影都相交，且交点符合点的投影规律，则可判定这两直线在空间也一定（）。

A、相交B、垂直C、平行D、交叉正确答案：A8、如果空间两直线的三面投影都平行，则两直线一定（）。

A、相交B、异面C、交叉D、平行正确答案：D9、不规则连续细实线为（）。

A、指引线B、轮廓线C、折断线D、隐藏线正确答案：C10、可自由配置的视图称为（）。

A、剖视图B、斜视图C、局部视图D、向视图正确答案：D11、向视图的箭头应尽量配置到()。

A、主视图B、右视图C、后视图D、左视图正确答案：A12、与一个投影面垂直的直线，一定与其它两个投影面平行，这样的直线称为投影面的（）。

A、垂线B、垂直线C、中线D、平行线正确答案：B13、当孔的公差带完全在轴的公差带之上时，属于（）配合。

A、过渡配合B、间隙配合C、过盈配合D、不明确性质正确答案：B14、实际尺寸或极限尺寸减其基本尺寸所得的代数差称为（）。

A、极限尺寸B、尺寸偏差C、实际尺寸D、基本尺寸正确答案：B15、用于薄壁零件联接的螺纹，宜采用（）．A、梯形螺纹B、三角形细牙螺纹C、三角形粗牙螺纹D、矩形正确答案：B16、立体被平面切割（截切），所形成的形体称为（）。

机械制图练习题含答案一、单选题（共26题，每题1分，共26分）1.标注尺寸的基本要求是（）。

A、合理、完整、美观B、美观、合理、清晰C、正确、美观、清晰D、正确、完整、清晰正确答案：D2.制造机件所用的图，通常称为()。

A、制配图B、机构图C、设计图D、工作图正确答案：D3.为了将物体的外部形状表达清楚，一般采用（）个视图来表达。

A、三B、四C、五D、六正确答案：A4.重合断面的轮廓用（）画出。

A、粗实线B、点划线C、细实线D、波浪线正确答案：C5.基本偏差是指（）。

A、靠近零线的偏差B、上偏差C、远离零线的偏差D、下偏差正确答案：A6.机械图样中，表示可见轮廓线采用()。

A、粗实线B、细点画线C、细实线D、波浪线正确答案：A7.Φ50+0.025表示()A、最小尺寸是Φ50.025B、最大尺寸是Φ50㎜C、基本尺寸是Φ50㎜D、实际尺寸是Φ50㎜正确答案：C8.机械图样中，表示不可见轮廓线采用（）。

A、细虚线B、细点画线C、粗实线D、细实线正确答案：A9.Α0图纸的大小为Β×L：（）A、841×594B、210×297C、420×297D、841×1189正确答案：D10.铅笔用“H”表示（）。

A、长B、软C、硬正确答案：C11.空间两直线相交，交点为K，则点kk,的连线必须的连线符合（）。

A、倾斜于三个投影轴B、垂直于ox轴C、垂直于oy轴D、垂直于oz轴正确答案：B12.如果物体的外形简单，内形复杂并且不对称，常用（）视图。

A、半剖B、局部剖C、阶梯剖D、全剖正确答案：D13.用于确定平面图形中某一形状大小的尺寸称为（）。

A、长度尺寸B、定形尺寸C、高度尺寸D、定位尺寸正确答案：B14.正投影的基本特性主要有真实性、积聚性、（）。

A、普遍性B、统一性C、收缩性D、特殊性正确答案：C15.表示组合体各组成部分相对位置的尺寸（）。

A、参考尺寸B、定形尺寸C、总体尺寸D、定位尺寸正确答案：D16.截平面与立体表面的交线称为（）A、截平面B、截断面C、截交线D、截切体正确答案：C17.在空间既不平行也不相交的两直线，叫（）直线。

机械制图试题及答案一、单选题（共50题，每题1分，共50分）1、一直线对另一直线或一平面对另一平面的倾斜程度，称为______。

A、弧度B、锥度C、斜度正确答案：C2、投射线与投影面______的平行投影法称为斜投影法。

A、垂直B、倾斜C、均可正确答案：B3、当圆的直径小于______mm时，可以用细实线代替细点画线。

A、15B、8C、10正确答案：B4、比例中，1 ：5是______比例。

A、缩小比例B、原值比例C、放大比例正确答案：A5、主视图反映物体的上、下和左、______的相对位置关系。

A、前B、右C、后正确答案：B6、尺寸线和尺寸界线用______绘制。

A、粗实线B、细实线C、细虚线正确答案：B7、展开三视图后，原OY轴剪开后，变成了OYH和______。

A、OYNB、OYBC、OYW正确答案：C8、垂直于水平面的直线称为______。

A、铅垂线B、正垂线C、侧垂线正确答案：A9、图样中数字和字母可写成斜体，斜体字与水平基准线约成______。

A、45度B、75度C、30度正确答案：B10、尺寸线和尺寸界线用______画出。

A、细实线B、细虚线C、粗实线正确答案：A11、以下是定形尺寸的______。

A、两者都是B、圆心C、圆的半径正确答案：C12、注写线性尺寸数字时，如尺寸线为水平方向时，尺寸数字规定由______向______书写，字头向上。

A、右，左B、下，上C、上，下D、左，右正确答案：D13、在三视图的展开过程中，水平面绕OX轴向下旋转______。

A、90°B、145°C、45°正确答案：A14、下面属于投影面垂直面的是______。

A、铅垂线B、正平面C、侧垂面正确答案：C15、一般情况下，标题栏位于图纸的______。

A、右上角B、左上角C、右下角D、左下角正确答案：C16、在三视图的展开过程中，______面不动。

A、侧B、正C、水平正确答案：B17、虚线以及各种点画线相交时应恰当地相交于______。

大一机械制图考试题库第一题：正交投影在机械制图中，正交投影是最常用的投影方法。

请简要解释正交投影的概念和特点。

第二题：主视图和剖视图主视图和剖视图是正交投影中常见的视图类型。

请说明主视图和剖视图的作用和区别。

第三题：尺寸标注尺寸标注是机械制图中非常重要的一部分。

请解释尺寸标注的作用，并举例说明不同类型的尺寸标注方法。

第四题：三视图投影法三视图投影法是机械制图中用于描述三维物体的常用方法。

请讲解三视图投影法的原理和步骤，并列举使用该方法绘制图纸时需要注意的问题。

第五题：工程制图符号在机械制图过程中需要使用各种符号来表示不同的元素和特征。

请列举并解释机械制图中常见的几种工程制图符号。

第六题：切割在机械制图中，切割是一种常用的表达手法。

请解释切割的概念和用途，并通过示意图展示如何切割一个简单的物体。

第七题：装配图装配图是用于表示零件之间装配关系的图纸。

请说明装配图的作用和特点，并解释如何表示零件的相对位置和装配顺序。

第八题：封闭体的视图绘制绘制封闭体的视图是机械制图的重要内容之一。

请解释如何通过正交投影法来绘制一个完整、准确的封闭体的视图。

第九题：断面视图断面视图是用来揭示封闭体内部结构和特征的一种视图类型。

请解释断面视图的作用和使用方法，并说明如何表示不同的断面类型。

第十题：可视投影除了正交投影，可视投影也是一种常用的投影方法。

请解释可视投影的原理和应用，并与正交投影进行比较。

第十一题：轴测投影轴测投影是一种非常直观、形象化的投影方法。

请简要解释轴测投影的原理和种类，并通过示意图展示不同轴测投影的特点。

第十二题：封闭体展开图封闭体展开图是将一个封闭体展开成平面图的方法。

请解释封闭体展开图的概念和用途，并说明如何根据封闭体的几何特征绘制展开图。

通过以上十二道题目，我们对大一机械制图考试题库进行了详细的论述。

这些题目涵盖了机械制图中的基本概念、常用方法和技巧，能够帮助学生掌握机械制图的基本原理和实践技能。

机械制图考试试卷（易1）部门 姓名 成绩一、 填空题（每空0.5分，共20分） 1、公称直径以毫米为单位的螺纹，其标记应直接注在大径的 尺寸线 上或其 引线 上。

2、φ5067g H 表示采用 基孔制 制配合，其中φ50为 基本 尺寸，H 、g为 基本偏差代号 ，7、6表示 公差等级 。

3、 在圆柱孔表面形成的螺纹称为 内螺纹 ，在它的剖视或剖面图中，剖面线都应画到 粗实线 。

4、 螺纹Tr36×2－7e ：Tr 表示 梯形 螺纹；2指 螺距 ；7e 表示 中径公差代号 ；旋向是 右旋 。

5、 螺栓GB5780－86 M12×45代号中的45是指 螺栓公称长度为45mm 。

6、制图时，对称零件的对称中心线用 细点画线 （线型）表示，表示平面的对角线用 细实线 （线型）表示。

7、零件尺寸标注的合理性是指满足 设计 要求和 加工工艺 要求。

8、表面粗糙度是评定零件 质量 的一项技术指标，常用参数是um ，其值越小，表面越 光滑 ；其值越大，表面越 粗糙 。

9、形位公差特征项目共14项，分属于 形状 公差、 轮廓 公差、 位置 公差三类。

10、 标注平面度时，指引线的箭头应指在平面 轮廓线上 或其引出线上，并应明显地与 尺寸线 错开。

11、 孔尺寸为φ50（mm ），由极限偏差表中（单位为um ）查知偏差+60+30 ，则标注在图样中时应注写成 φ5006.003.0++ 。

12、 三视图之间的“三等”关系是指：主视、俯视 左视 ；主视、左视 高平齐 ；俯视、左视 宽相等 。

13、 现行的国家标准中规定，视图通常有基本视图、 向视图 、 局部视图 、 斜视图 。

14、 在绘制不穿通的螺孔时，一般应将 钻孔 深度与 螺孔 的深度分别绘出。

15、 配合是指相互结合的孔和轴公差带之间的关系，两者 基本尺寸 必须相同。

16、 在装配图中，对于紧固件以及轴、连杆、球、钩子、键、销等实心堆件，若按纵向剖切，且剖切平面通过其对称平面或轴线时，则这些零件均按 不剖 绘制。

《机械制图》练习题库与参考答案一、单选题（共10题，每题1分，共10分）1、后视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：A2、下列符号中表示强制国家标准的是A、GBB、GB/TC、GB/ZD、GB/TB正确答案：A3、右视图是（）。

A、由后向前投影B、由前向后投影C、由右向左投影D、由左向右投影正确答案：C4、在绘制草图时，线条加深的顺序是（）。

A、先注尺寸和写字后加深图形;B、先加深圆或圆弧后加深直线;C、一边加深图形一边注尺寸和写字;D、加深图形和注尺寸及写字不分先后正确答案：B5、直线从属于平面的条件是一直线经过属于平面的（）。

A、四点B、两点C、三点D、一点正确答案：B6、看图的方向符号是用（）绘制在对中符号位置处的一个正三角形。

A、波浪线B、粗实线C、细实线D、点画线正确答案：C7、产品用放大一倍的比例绘图，在标题栏比例项中应填（）。

A、1×2B、放大一倍C、2:1D、1:2正确答案：C8、利用三角板配合丁字尺可画（）之斜线。

A、25°B、40°C、35°D、15°正确答案：D9、通过测量获得的某一孔、轴的尺寸称为（）。

A、基本尺寸B、极限尺寸C、实际尺寸D、尺寸偏差正确答案：C10、Α3 图纸的大小为（）。

A、210×297B、420×297C、841×594D、841×595正确答案：B二、多选题（共10题，每题1分，共10分）1、机件的视图表示法通常包括（）。

A、斜视图B、向视图C、左视图D、基本视图E、局部视图正确答案：ABDE2、垂直方向的平行尺寸应使（）A、大尺寸在内，小尺寸在外B、大尺寸在外，小尺寸在内C、字头朝左D、尺寸数字在尺寸线左侧E、以上都对正确答案：BCD3、尺寸注法的基本规则（）。

A、大小以尺寸为依据B、以 mm 为单位时，不必标符号C、每一尺寸只标一次D、尺寸必须标在主视图E、以上都对正确答案：ABC4、按基本要素标准化的程度可将螺纹分为（）。

大一机械制图习题集答案大一机械制图习题集答案机械制图是机械工程专业的一门基础课程，通过学习机械制图可以帮助我们更好地理解机械结构、机械装配和机械设计的原理。

在大一的学习中，我们通常会接触到一些机械制图的习题集，这些习题旨在帮助我们巩固所学的知识，并提升我们的解题能力。

下面是一些大一机械制图习题集的答案，希望对同学们的学习有所帮助。

1. 习题一：请根据给定的三视图，绘制物体的等轴投影图。

答案：根据三视图，我们可以确定物体的形状和尺寸。

首先，我们需要确定物体的主视图，即物体在正交投影中最长的一条边。

然后，我们可以根据主视图的尺寸和形状，绘制物体的等轴投影图。

等轴投影图是将物体的三个视图绘制在同一个平面上，以便更清楚地展示物体的形状和结构。

2. 习题二：请根据给定的尺寸和要求，绘制物体的剖视图。

答案：根据给定的尺寸和要求，我们可以确定物体的剖视图。

剖视图是将物体沿着某个平面切割并展开的图形，以便更好地展示物体的内部结构和组成部分。

在绘制剖视图时，我们需要注意选择合适的切割平面，并按照比例绘制物体的各个部分。

3. 习题三：请根据给定的图纸，计算物体的质量和重心位置。

答案：根据给定的图纸，我们可以通过计算物体的体积和密度来求解物体的质量。

首先，我们需要根据图纸上的尺寸计算物体的体积，然后根据物体的密度和体积计算物体的质量。

重心位置可以通过计算物体各个部分的质量和重心位置，并进行加权平均得到。

4. 习题四：请根据给定的图纸，分析物体的运动学特性。

答案：根据给定的图纸，我们可以分析物体的运动学特性，包括物体的速度、加速度和运动轨迹等。

首先，我们需要根据图纸上的尺寸和形状计算物体的速度和加速度。

然后，我们可以通过绘制物体的运动轨迹来展示物体的运动情况。

5. 习题五：请根据给定的图纸，分析物体的静力学特性。

答案：根据给定的图纸，我们可以分析物体的静力学特性，包括物体的受力情况、力的平衡和力的分析等。

首先，我们需要根据图纸上的尺寸和形状计算物体各个部分的受力情况。

大学《机械制图》试卷一
一、已知A点的三面投影,B点在A点上方16、左方20、前方18，求作B点的三面投影。

（10分）
二、过已知点作直线。

（15分）
（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。

三、补齐图形中的线条。

（10分）
三（1）
五、将主视图改画成全剖视图。

（15分）
（2）标注其余粗糙度为Ra12.5（5分）。

（3）指出长、宽、高三个方向的尺寸基准（5分）。

大学《机械制图》试卷一答案
一、已知A点的三面投影,B点在A点上方1６、左方２０、前方１8，求作B点
的三面投影（10分）。

二、过已知点作直线。

（15分）
（1）过A点作一直线与直线EF平行；（2）过A点作一直线与直线EF相交，交点B距V面为10。

三、补齐图形中的线条。

（10分）
三（1）。

大学机械制图考试(习题卷1)说明：答案和解析在试卷最后第1部分：单项选择题，共41题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]在装配图中，相邻零件的相邻表面处的画法是A)接触面及配合面只画一条线，两零件相邻但不接触仍画两条线:B)应视具体情况区别对待，例如间隙配合的孔轴表面,力图示其间隙，也应画两条线C)无论接触或不接触都应画两条线2.[单选题]国家标准中规定标题栏正常情况下应画在图纸的（ ）。

A)左上角B)右下角C)右上角3.[单选题]一般位置直线在三个投影面上的投影（ ）A)可能是平行线B)可能是垂直线C)均是倾斜直线4.[单选题]改变图形实际位置的命令是：A)ＺＯＯＭB)ＭＯＶＥC)ＰＡＮD)ＯＦＦＳＥＴ5.[单选题]在投影系中直线的投影可由直线上两点的（ ）投影来确定。

A)同面B)共面C)异面D)曲面6.[单选题]形位公差在标注时，基准标注代号首选是（ ）。

A)BB)CC)AD)Ⅰ7.[单选题]后视图是（）。

A)由前向后投影B)由左向右投影C)由右向左投影8.[单选题]在进行文字标注时，若要插入“度数”称号，则应输入（ ）。

A)d%%B)%dC)d%D)%%D9.[单选题]外螺纹的规定画法中，大径用（ ）表示A)粗实线B)细实线C)点画线D)虚线10.[单选题]当内外螺纹连接时，螺纹的五大要素（）。

A)不同B)相同C)可以不同也可以相同D)只要牙型相同即可11.[单选题]当剖视图按投影关系配置，中间又没有其他图形隔开时，可省略（）。

A)箭头B)标注C)剖面符号D)名称12.[单选题]轴的直径为 500±015 ，那么以下轴的直径尺寸合格的为（ ）。

A)50.010mmB)50.030mmC)49.975mmD)50.035mm13.[单选题]立体分为平面和曲面两种，表面中包含有曲面的立体称为（ ）。

A)平面体B)曲面体C)基本体D)几何体14.[单选题]如果一点的三面投影中有一面投影不属于直线的同面投影，则该点必（ ）该直线。

大学机械制图考试练习题及答案11.[单选题]平面图形或直线与投影面倾斜时,其投影变小或变短的性质称为A)积聚性B)收缩性C)集聚性答案:B解析:2.[单选题]轴测图中,可见轮廓线与不可见轮廓线的画法应是A)可见部分和不可见部分都必须画出B)只画出可见部分C)一般只画出可见部分,必要时才画出不可见部分。

答案:B解析:3.[单选题]当机件外形比较简单,内形比较复杂而且又不对称时,常采用A)全剖视图B)半剖视图C)局部剖视图答案:A解析:4.[单选题]对下图画法的归类,有三种解释，正确的解释是A)对下图画法的归类,有三种解释，正确的解释是B)只能理解为属于局部视图C)既可理解为简化画法也可理解为属于局部视图答案:A解析:5.[单选题]下列比例当中表示放大比例的是（ ）A)1：1B)2：1C)1：2答案:B解析:6.[单选题]标注尺寸时,出现平行并列的尺寸,应使A)较小的尺寸靠近视图,较大的尺寸应依次向外分布;B)较大的尺寸靠近视图,较小的尺寸应依次向外分布;答案:A解析:7.[单选题]画移出断面图时，当剖切面通过非圆孔，会出现完全分离的剖面区域时，则A)这些结构应按剖视要求绘制B)不能再画成断面图，应完全按剖视绘制C)仅画出该剖切面与机件接触部分的图形答案:A解析:8.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:9.[单选题]画正等轴测图的X、Y轴时，为了保证轴间角，一般用（ ）三角板绘制A)30°B)45°C)90°答案:A解析:10.[单选题]平面体一般用（ ）个视图可以完整表达机件的形状A)1B)2C)3答案:B解析:11.[单选题]标注圆的直径或大于半圆的圆弧时，应在尺寸数字前加注符号（ ）A)RB)ФC)SФ答案:B解析:12.[单选题]机械制图中， A4 图纸的尺寸是（ ）。

A)841*1189B)594*841D)210*297答案:D解析:13.[单选题]衬套按其按其形状结构的特点A)轴套类B)轮盘类C)叉架类D)箱体类答案:A解析:14.[单选题]精确绘图的特点（ ）。

大学机械制图考试练习题及答案11.[单选题]轴测图包含（ ）A)正等轴测图B)斜二等轴测图C)以上都有答案:C解析:2.[单选题]A3号图纸的规格尺寸是（ ）A)210×297B)297×420C)210×420答案:B解析:3.[单选题]A.细点画线绘制 B.粗实线绘制 C.细线绘制A)细点画线B)粗实线C)双点画线答案:C解析:4.[单选题]在三视图中，主视图反映物体的（ ）A)长和宽B)长和高C)宽和高答案:B解析:5.[单选题]当视图中的轮廓线与重合断面的图线重叠时.视图中轮廓线的画法是A)仍应连续画出，不可间断B)-般应连续画出,有时可间断C)应断开，让位于断面图答案:A解析:6.[单选题]与投影面倾斜角度小于或等于30度的圆或圆弧,其投影A)应画成椭圆或椭圆弧7.[单选题]一张A0的图纸可以裁成几张A4图纸（）A)4张B)8张C)16张答案:C解析:8.[单选题]正等轴测图中，为了作图方便，轴向伸缩系数一般取（ ）A)3B)2C)1答案:C解析:9.[单选题]点A 的x坐标,反映了A点到()A)H面的距离B)V面的距离C)W面的距离D .原点的距离答案:C解析:10.[单选题]主视图与左视图（ ）A)长对正B)高平齐C)宽相等答案:B解析:11.[单选题]已知空间一点D的坐标为（60,45,30）则点D到W面的距离为（）。

A)30B)45C)60答案:C解析:12.[单选题]制动主缸活塞的面积为 5 ，制动液给活塞的力为 100N, 如果轮缸活塞的面积为 10答案:B解析:13.[单选题]标注尺寸的起始位置称为（ ）A)尺寸界线B)尺寸线C)尺寸基准D)尺寸数字答案:C解析:14.[单选题]表达盖类零件形状一般需要A)一个基本视图B)二个基本视图C)三个基本视图D)四个基本视图答案:B解析:15.[单选题]铸件的壁厚如果不均匀，则冷却的速度就不一样。

壁薄处（）。
