施工现场配电规范
- 格式:doc
- 大小:650.50 KB
- 文档页数:5
漏电保护、一机一闸、一漏一箱”配电及保护的使用要求。
一、基本要求的标准要求。
(二)配电箱(柜)、开关箱安装使用应符合《施工现场临时用电安全技术规范》JGJ46-2005 标准及《用电安全导则》GB/T13869 标准化要求。
(三)配电箱(柜)、开关箱应分设N 线、PE 线端子板,进出线必须通过端子板做可靠连接。
进出线中的N 线必须通过N 线端子板连接;PE 线必须通过PE 线端子板连接。
PE 线与端子板连接必须采用电气连接,电气连接点的数量应比箱体内回路数量多2 个,1 个为PE 线进箱体的连接点,1 个为重复接地的连接点。
(四)电器元件应选用符合GB/4048.2-2001、GB6829以及JGJ46-2005 标准的产品,并符合建设部“十一五”推广应用技术要求。
二、总配电箱(柜)(DZ15L)或LBM-1系列作为漏电保护装置,使之具有欠压、过载、短路、漏电、断相保护功能,同时配备电度表、电压表、电流表两组电流互盛器。
漏电保护装置的额定漏电动作电流与额定漏电动作时间的乘积不大于30mA.S,最好选用额定漏电动作电流100-200mA,额定漏电动作时间大于0.1S,其动作时间为延时动作型。
总配电柜示意图总配电柜端子板节点图总配电柜柜门电气连接节点图四回路配电柜电气系统图六回路配电柜电气系统图三、分配电箱(动力回路与照明回路分路配电)内设200A-250A 具有隔离功能的DZ20 系列透明塑壳断路器作为主开关(与总配电箱分路设置断路器相适应);采用DZ20 或KDM-1 型透明塑壳断路器作为动力分路、照明分路控制开关;各配电回路采用DZ20 或KDM-1 透明塑壳断路器作为控制开关;PE 线连线螺栓、N 线接线螺栓根据实际需要配置。
分配电箱示意图分配电箱PE、N 线端子板节点图分配电箱箱门电气连接节点图分配电箱电气系统图四、开关箱(按一机一闸一漏一箱设置)(一)电焊机开关箱内设DZ20-100∕2 系列或KDM1-100∕2(100A、380V)透明塑壳断路器作为控制开关,DZ15LE-100∕2 (DZ20L-100∕2)或LBM-1-100∕2(100 A)漏电断路器,BFGD 系列二次防触电保护器;PE 端子排为3 个接线螺栓。
工程施工现场临时配电室设计规范及要求工程施工现场临时配电室设计应符合以下规范和要求:
1. 安全性要求:临时配电室的设计应考虑安全因素,防止电气事故和火灾的发生。
应保证设备、线路、插座等符合国家标准,并满足相应的电气安全要求。
2. 结构要求:临时配电室的结构应具备足够的强度和稳定性,能够承受外界的风雨、震动等自然环境因素,并能有效防护设备和工作人员的安全。
3. 空间布局:临时配电室应合理布局,确保设备之间的距离足够,通风良好,便于设备的运维和操作。
设备应按照规范要求进行整齐、有序地摆放。
4. 电源和线路设计:临时配电室的供电应满足工地施工的需要,电源和线路的容量和电压等参数应根据工程需求进行合理的设计。
5. 排水和漏水防护:临时配电室应设置排水系统,防止室内积水。
在设备摆放位置和电源线路处应设置漏水防护措施,以防止漏电和电气事故的发生。
6. 通风设备:临时配电室应配置相应的通风设备,保证空气流通,排除电气设备产生的热量,防止过热和高温引发火灾。
7. 环境保护:临时配电室应设有相应的绝缘和防护措施,以防止电气设备对人体和环境产生影响。
8. 防火防爆要求:临时配电室应设有防火防爆设备和措施,以防止火灾和爆炸事故的发生。
设备和线路应防止电弧、火花和静电产生。
9. 标识和警示:临时配电室应设有相关的标识和警示牌,以便工作人员了解设备名称、用途、电压等重要信息,并遵守相应的操作规程。
临时配电室设计应根据具体工程的特点和需求进行,同时参考相应的标准和规范,确保工程施工现场的电力供应安全、可靠。
施工现场的配电线路安全要求(1)现场中所有架空线路的导线必须采用绝缘铜线或绝缘铝线。
导线架设地专用电线杆上。
(2)架空线的导线截面最低不得小于下列截面:当架空线用铜芯绝缘线时,其导线截面不小于10mm2;当用铝芯绝缘线时,其截面不小于16mm2。
跨越铁路、公路、河流、电力线路档距内的架空绝缘铝线最小截面不小于35mm2,绝缘铜线截面不小于16mm2。
(3)架空线路的导线接头:在一个档距内每一层架空线的接头数不得超过该层导线数的50%,且一根导线只允许有一个接头;线路在跨越铁路、公路、河流、电力线路档距内不得有接头。
(4)架空线路相序的排列:1)TT系统供电时,其相序排列:面向负荷从左向右为L1、N、L2、L3;2)TN-S系统或TN-C-S系统供电时,和保护零线在同一横担架设时的相序排列:面向负荷从左至右为L1、N、L2、L3、PE;3)TN-S系统或TN-C-S系统供电时,动力线、照明线同杆架设上、下两层横担,相序排列方法:上层横担,面向负荷从左至右为L1、L2、L3,下层横担,面向负荷从左至右为L1、(L2、L3)、N、PE。
当照明线在两个横担上架设时,最下层横担面向负荷,最右边的导线为保护零线PE。
(5)架空线路的档距一般为30m,最大不得大于35m;线间距离应大于0.3m。
(6)施工现场内导线最大弧垂与地面距离不小于4m,跨越机动车道时为6m。
(7)架空线路所使用的电杆应为专用混凝土杆或木杆。
当使用木杆时,木杆不得腐朽,其梢径应不小于130mm。
(8)架空线路所使用的横担、角钢及杆上的其它配件应视导线截面、杆的类型具体选用。
杆的埋设、拉线的设置均应符合有关施工规范。
施工现场的配电线路安全要求(二)是确保施工现场电力供电的安全性和可靠性,预防电力事故的发生。
下面将从多个方面阐述施工现场配电线路的安全要求。
1. 设计规范:在施工现场配电线路的设计过程中,应按照相关规范和标准制定设计方案。
例如,根据国家标准《建筑电气设计规范》、《家居及类似用途电气装置的电气安全-第1部分:一般要求》等,确定线路电压、容载电流、线路走向等参数。
施工现场变配电及维修操作规程一、引言施工现场的变配电工作十分重要,涉及电气安全和施工效率。
为了保障施工现场的安全以及顺利进行工作,制定了本规程。
本规程旨在规范施工现场的变配电和维修操作,提供详细的操作指南,确保施工现场的安全和顺利运行。
二、适用范围本规程适用于所有施工现场的变配电和维修工作,包括电气设备的安装、调试、运行、维护和维修。
三、变配电前的准备工作1. 了解现场电网供电情况,包括电压等级、供电线路的走向、电流负载等重要信息。
2. 安全检查,确保施工现场的电气设备安全可靠。
如有发现故障,应及时报修或更换设备。
3. 检查变配电设备工作状态和操作面板的设置。
四、变配电操作流程1. 关闭主电源开关,并确认电源已经断开。
2. 拆卸电线连接器,确保电线之间的连接牢固可靠。
3. 按照电路图连接电线,确保正确性。
4. 调整电线的紧固度,确保稳固。
5. 检查设备的工作状态,确认各项指示灯的亮灭。
6. 打开主电源开关,输入指定电流负载测试。
五、维修操作流程1. 断电,关闭电源开关,并拉下机房总电源。
2. 确认设备停电后,拆卸电线连接器,开始维修工作。
3. 根据设备的维修手册或相关指导书进行维修操作,并记录维修的过程和结果。
4. 维修完成后,重新连接电线,确保连接可靠。
5. 进行维修前的测试,并记录结果。
6. 开启电源开关,逐步恢复电源。
六、安全注意事项1. 操作前应穿好防静电服,并戴好绝缘手套、安全帽等防护用具。
2. 操作前检查工具是否符合要求,是否带电,是否有损坏等情况。
3. 严禁在带电的设备上进行维修操作。
4. 确保尽量减少开关操作和接线操作的次数,以降低事故风险。
5. 操作结束后,应及时清理现场,确保设备周围没有杂物。
6. 定期检查设备的绝缘性能和接地系统,确保电气安全。
七、总结本规程详细介绍了施工现场的变配电及维修操作的流程和注意事项,确保施工现场的安全和顺利运行。
在操作过程中要严格遵守规程,确保操作安全可靠。
施工现场临时用电规范最新标准一、工程概况根据《施工现场临时用电规范最新标准》,本工程为某市区商住楼建设项目,占地面积约20000平方米,总建筑面积约100000平方米,分为地上30层,地下3层。
工程主要包括土建、装饰、安装、电梯、消防等工程内容。
施工现场需大量临时用电设备,为确保用电安全,特制定以下施工方案。
二、用电管理1. 用电设备管理:所有用电设备必须符合国家标准,设备应定期检查、维修,确保设备性能良好。
用电设备应实行“一机一闸一保护”,严禁私拉乱接。
2. 用电负荷管理:施工现场应根据工程需要,合理配置用电负荷,避免超负荷运行。
现场应设置总配电箱,对各级配电箱进行分级管理。
3. 用电计量管理:施工现场应设置用电计量装置,对用电量进行实时监控,防止电能浪费。
4. 用电安全培训:对施工现场所有电工及施工人员进行用电安全培训,提高安全意识,掌握安全操作技能。
三、电工1. 电工资格:电工必须具备相应的职业资格证书,持证上岗。
2. 电工职责:负责施工现场临时用电设施的安装、维修、检查及拆除工作;负责用电安全巡查,发现安全隐患及时整改;负责对施工人员进行用电安全培训。
3. 电工管理:建立健全电工管理制度,明确电工职责,实行考核制度,确保电工队伍的专业素质。
四、安全距离与外电防护1. 安全距离:根据国家相关规定,施工现场临时用电线路应保持以下安全距离:- 架空线路与地面:不小于4米;- 架空线路与建筑物的距离:不小于1米;- 电缆线路与地下管道、沟道的距离:不小于0.3米;- 电缆线路与其他设施的距离:不小于0.5米。
2. 外电防护:施工现场应设置外电防护设施,包括防护网、防护板等,确保外电线路安全。
五、电缆线路1. 电缆线路布置:电缆线路应沿固定路径敷设,避免交叉和弯曲,确保线路整齐、安全。
电缆敷设前应进行详细规划,明确线路走向、长度和型号。
2. 电缆类型选择:根据工程需要,选择合适的电缆类型,如交联聚乙烯电缆、聚氯乙烯电缆等。
工程施工现场临时配电室设计规范及要求范本工程施工现场临时配电室是保障施工现场电力供应安全的重要设施,其设计规范和要求对保障施工现场的电力安全具有重要意义。
下面是工程施工现场临时配电室设计的规范和要求范本,详细阐述了临时配电室的设计原则、设施要求、安全措施等内容。
1.设计原则(1)可靠性原则:临时配电室的设计应确保电力供应的可靠性和稳定性,以满足施工现场各项电气设备的使用要求。
(2)安全性原则:临时配电室的设计应符合国家电气安全标准,确保施工现场电力供应的安全可靠。
(3)经济性原则:临时配电室的设计应尽量减少投资和运营成本,提高资源利用效率。
2.设施要求(1)临时配电室应设立在离施工现场适当距离的安全区域内,不得妨碍施工现场的正常进行。
(2)临时配电室的建筑结构应具备一定的防火性能,防止火灾事故的发生,选择防火等级符合施工现场要求的材料。
(3)临时配电室的地面应平整、干净、无积水,防止电器设备受潮和发生漏电事故。
(4)临时配电室内应装置可靠的接地装置,确保电气设备的安全运行。
(5)临时配电室内应设置合适的照明设施,以便工作人员对设备运行情况进行观察和维护。
(6)临时配电室内应按照施工现场的需要配备适当容量的电缆线路、电力仪表、电力开关等设备,满足施工现场的电力供应需求。
(7)临时配电室内的电器设备应由合格的电工按照规范进行安装和维护,确保设备的正常运行和安全使用。
3.安全措施(1)临时配电室内的电气设备应定期进行巡视和检查,发现问题及时进行处理。
(2)临时配电室内应设计合理的通风设施,防止设备过热而引发火灾事故。
(3)临时配电室内的电缆线路应进行固定,并设有防护罩,以防止混凝土、机械设备等外界因素对电缆的损坏。
(4)临时配电室内的电器设备应设置漏电保护器、短路保护器等安全装置,及时切断电源,防止电气事故的发生。
(5)临时配电室内的电器设备应设有明显的警示标识,以方便人员识别和紧急处理事故。
以上是工程施工现场临时配电室设计规范及要求的范本,具体的设计和实施应根据实际施工现场情况进行调整和改进。
施工现场三级配电箱用电安全管理规范
一、安全管理制度
1.1 施工现场必须根据国家安全生产法律法规及建设单位、监理部门的要求,制定并严格执行一整套用电安全管理制度和安全操作规程。
1.2 施工现场的三级配电箱必须设置在通风、防潮、防尘的配电室内。
1.3 施工现场应在配电室外设置专用开关控制电源,实现漏电保护和过载保护。
1.4 施工现场应有定期检查保养的制度。
对于老旧、磨损的电缆、电气设备必须及时更换或维修。
二、选用电器设备
2.1 施工现场选用的电器设备必须有 CCC 认证或 CQC 认证,并发放合格证书供现场查验。
2.2 施工现场选用的电器设备必须与工作环境相适应,其额定电压及额定电流必须符合施工现场的实际需要。
三、安全用电
3.1 施工现场三级配电箱内的接线必须符合国家规定和电气安全标准,合理布置、整齐有序。
3.2 施工现场的接地线材质须为裸铜线或有机绝缘绳,接地电阻应达到国家规定的标准。
3.3 施工现场要定期检查用电线路接头和插头,发现异常即时处理。
3.4 施工现场应加强用电安全知识的宣传和普及,提高工人自我保护能力。
以上是施工现场三级配电箱用电安全管理规范,希望能够得到大家的关注和遵守,确保施工现场人员和设备的安全。

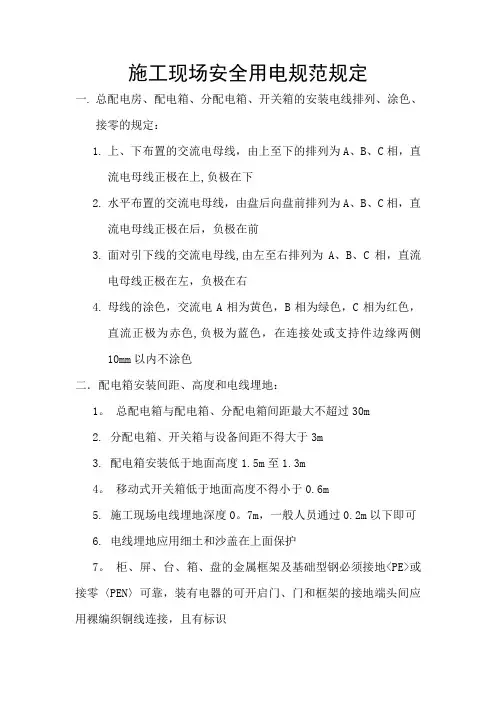

施工现场安全用电规范规定
一. 总配电房、配电箱、分配电箱、开关箱的安装电线排列、涂色、
接零的规定:
1.上、下布置的交流电母线,由上至下的排列为A、B、C相,直
流电母线正极在上,负极在下
2.水平布置的交流电母线,由盘后向盘前排列为A、B、C相,直
流电母线正极在后,负极在前
3.面对引下线的交流电母线,由左至右排列为A、B、C相,直流
电母线正极在左,负极在右
4.母线的涂色,交流电A相为黄色,B相为绿色,C相为红色,
直流正极为赤色,负极为蓝色,在连接处或支持件边缘两侧10mm以内不涂色
二.配电箱安装间距、高度和电线埋地:
1。
总配电箱与配电箱、分配电箱间距最大不超过30m
2. 分配电箱、开关箱与设备间距不得大于3m
3. 配电箱安装低于地面高度1.5m至1.3m
4。
移动式开关箱低于地面高度不得小于0.6m
5. 施工现场电线埋地深度0。
7m,一般人员通过0.2m以下即可
6. 电线埋地应用细土和沙盖在上面保护
7。
柜、屏、台、箱、盘的金属框架及基础型钢必须接地<PE>或接零〈PEN〉可靠,装有电器的可开启门、门和框架的接地端头间应用裸编织铜线连接,且有标识
三.灯具安装高度及间距:
1. 室外安装照明灯具不得低于3m
2。
室内安装照明灯具不得低于2。
5m
3。
照明灯具与易燃物之间,普通灯具不得小于300mm 4. 聚光灯、碘钨灯等高热灯具不得小于500mm
四.以上规范规定供管理人员相互学习
以上几项规定是上面每次例行检查中的主题
同时也是施工现场安装和使用必须的注意事项
提供单位:质安部。
工程施工现场用电规范要求在工程施工现场,电力供应是必不可少的,为了确保施工现场的用电安全,保障施工人员的人身安全和设备的正常运行,我国制定了一系列的工程施工现场用电规范要求。
这些规范要求涵盖了施工现场用电的各个方面,包括电力供应、配电系统、用电设备、线路敷设、安全保护等。
一、电力供应1.施工现场的电力供应应符合国家电力供应规定,确保稳定、安全、可靠的电力供应。
2.施工现场应设置配电室或变压器,电源进线应符合设计规范,应有足够的供电容量,满足施工期间的用电需求。
3.施工现场的电力供应应具备短路保护、过负荷保护等基本保护功能,确保用电安全。
二、配电系统1.施工现场应采用三级配电系统,包括总配电箱、分配电箱、末级配电箱,确保电力供应的合理分配。
2.配电系统应采用TN-S接零保护系统,确保施工人员的人身安全。
3.施工现场的配电系统应配备二级漏电保护器,及时切断漏电故障,防止触电事故的发生。
三、用电设备1.施工现场的用电设备应符合国家产品质量标准,具备有效的安全使用证书。
2.用电设备应由专业人员安装、调试,确保设备正常运行。
3.施工现场的用电设备应定期进行检查、维护,发现问题及时处理,确保设备安全。
四、线路敷设1.施工现场的电力线路应符合国家电力线路设计规范,确保线路安全、可靠、耐用。
2.线路敷设应采用埋地或架空方式,避免线路裸露,减少安全隐患。
3.施工现场的电力线路应具备良好的接地措施,确保用电安全。
五、安全保护1.施工现场应设置明显的用电标识,提醒施工人员注意用电安全。
2.施工现场应配备足够的消防设施,如消防栓、灭火器等,并确保其正常使用。
3.施工现场的用电设备应定期进行安全检查,发现问题及时处理,确保用电安全。
总之,工程施工现场用电规范要求是为了确保施工现场的用电安全,预防触电、火灾等事故的发生,保障施工人员的人身安全和设备的正常运行。
施工单位应严格遵守这些规范要求,加强施工现场用电安全管理,提高施工现场用电安全水平。
工程施工现场配电箱规范一、概述工程施工现场配电箱是施工现场临时用电的重要组成部分,它为施工现场提供电力供应,保证施工过程中的正常用电。
为了确保施工现场临时用电的安全、可靠和经济,制定本规范。
二、配电箱的选型和安装1. 配电箱的选型应满足施工现场临时用电的需求,应选择符合国家标准的、具有良好信誉的品牌。
2. 配电箱应安装在干燥、通风、易于操作和检修的位置。
3. 配电箱的安装高度应便于操作和维护,一般安装高度为1.2m-1.5m。
4. 配电箱的安装应牢固,防止移动和倾斜。
三、配电箱的接线和线路布置1. 配电箱的接线应符合国家电网公司的相关规定,应实行“一机一闸一漏一箱”的原则。
2. 配电箱内的线路应采用绝缘导线,线路的敷设应符合国家电网公司的相关规定。
3. 配电箱内的线路应进行分色标识,区分N线、PE线和相线,确保线路清晰、整齐。
4. 配电箱内的开关、漏电保护器、熔断器等电器元件应符合国家电网公司的相关规定,应具有合格的检验报告。
5. 配电箱内的电器元件应安装牢固,接线应可靠,防止松动和接触不良。
四、配电箱的运行和维护1. 配电箱的运行应遵守国家电网公司的相关规定,应实行定期检查、定期保养制度。
2. 配电箱的运行人员应具备相应的专业知识,熟悉配电箱的结构、性能和操作方法。
3. 配电箱的运行人员应定期对配电箱进行检查,发现问题应及时处理。
4. 配电箱的运行人员应定期对配电箱的电器元件进行维护,确保其正常运行。
五、配电箱的安全防护1. 配电箱应设置防护罩,防止灰尘、水分、腐蚀性气体等进入配电箱内部。
2. 配电箱应设置可靠的接地装置,确保配电箱的安全运行。
3. 配电箱的进出口应设置防护措施,防止动物进入配电箱内部。
4. 配电箱应设置明显的标志,标明配电箱的名称、电压、电流、操作规程等信息。
本规范是根据国家电网公司的相关规定和施工现场的实际情况制定的,旨在确保施工现场临时用电的安全、可靠和经济。
希望各施工单位认真遵守本规范,确保施工现场临时用电的安全。
施工现场实行TN-S系统。
如图
1.配电箱及开关箱的设置
1.1施工现场的配电系统应设置总配电箱(配电柜)、
分配电箱、开关箱实行三级配电,二级漏电保护。
1.2总配电箱(配电柜)以下可设置若干分配电箱,分
配电箱以下可设若干开关箱。
1.3配电箱、开关箱应采用冷轧钢板制作,钢板厚度为
1.2~
2.0mm,其中开关箱箱体钢板厚度不得小于 1.2mm,
配电箱箱体钢板厚度不得小于 1.5mm,箱门均应设加强
筋,箱体表面应做防腐处理。
固定式配电箱、开关箱的
中心点与地面的垂直距离应为1.4~1.6m。
移动式配电箱、开关箱应装设在坚固、稳定的支架上。
其中心点与地面
的垂直距离宜为0.8~1.6m。
1.4配电箱、开关箱内的电器(含插座)应先紧固在金属电器安装板上,不得歪斜和松动,然后方可整体紧固在配电箱、开关箱箱体内。
总配电箱(配电柜)也可采用电气梁安装方式。
金属电器安装板与金属箱体应做电气连接。
1.5配电箱、开关箱内的连接,必须采用铜芯绝缘导线。
导线的颜色应为:相线L1(A)、L2(B)、L3(C)相序的颜色依次为黄、绿、红色;N线的颜色为淡蓝色;PE线的颜色为绿黄双色。
导线排列应整齐,导线分支接头不得采用螺栓压接,应采用焊接并做绝缘包扎,不得有外露带电部分。
12.6配电箱、开关箱内必须设N线端子(排)和PE线端子(排),N线端子(排)必须与金属电器安装板绝缘,PE 线端子(排)必须与金属电器安装板做电气连接。
总配电箱(柜)N线端子排和PE线端子排的接线点数应为n+1(n —配电箱的回路数);分配电箱N线端子排和PE端子排接线点数至少两个以上;开关箱应设N线端子和PE线端子。
1.7配电箱、开关箱的金属体、金属电器安装板以及电器正常不带电的金属底座、外壳等必须通过PE线端子板与PE线做电气连接,金属箱门与金属箱体均必须采用软铜线做电气连接。
1.8配电箱、开关箱内电器安装板上电器元件的间距,垂直方向应不小于80mm;水平方向不小于20mm。
1.9配电箱、开关箱的导线进出口应设在箱体的底面,进出线孔必须用橡胶护线环加以绝缘保护,进出线不得与箱体直接接触;箱体支架的横梁上应预留进出线固定孔。
1.10配电箱、开关箱外形结构应能防雨、防尘。
防护等级开门时不得低于IP21,关门时不得低于IP44。
2.电器元件的选择配置
2.1总配电箱的电器应具备电源隔离,正常接通与分断电路,以及短路、过载、漏电保护功能。
总配电箱(配电柜)由一个进线单元和一个出线单元组成,或由一个进线单元和数个出线单元组成,装设可见断开点的透明塑壳总断路器和可见断开点的透明塑壳分路断路器及辅助电源故障时能自动断开的辅助电源型分路漏电保护器。
每个回路输出端应装设三点接线端子板。
2.2总配电箱(配电柜)的配出回路数为1~5个回路。
2.3分配电箱由一个进线单元和数个出线单元组成,装设可见断开点的透明塑壳断路器总开关和可见断开点的透明塑壳断路器分开关及五点接线端子板。
2.4分配电箱的配出回路数为2~7个回路。
2.5开关箱由一个进线单元和一个出线单元组成,装设
可见断开点的透明塑壳断路器和漏电保护器及五点接线端子板。
2.6总配电箱(配电柜)、分配电箱、开关箱的可见断开点的透明塑壳断路器均应设置在电源进线端。
2.7总配电箱应装设电压表、总电流表、电度表。
电流表和电度表不得共用一套电流互感器。
装设电流互感器时,其二次回路必须与保护零线有一个连接点,且严禁断开电路。
2.8总配电箱(配电柜)中漏电保护器的额定漏电动作电流应大于30mA,额定漏电动作时间应大于0.1S,但其额定漏电动作电流与额定漏电动作时间的乘积不应大于30mA/S。
2.9开关箱中漏电保护器的额定漏电动作电流不应大于30mA,额定漏电动作时间不应大于0.1S。
2.10配电箱、开关箱的电源进线端严禁采用插头和插座做活动连接。
2.11配电箱、开关箱应有名称、用途、分路标记及系统接线图
3.导线穿管敷设时注意要点:。
