E+H电导率仪说明书

所有仪表上，按E可进入菜单，按+、-可在菜单中移动，+和-一起按可以退出到上级菜单。

1、CPM253 pH计：按E进入菜单，此时仪表需要输入密码（密码为22），按+，直到表上显示22，按E确认，仪表上显示，多次按-直到仪表显示CURRENT OUTPUT，按E进入，多次按E，直到表上显示，此时按+或-修改4mA对应的数值（如想改为0.00，则按-，修改为0.00）；修改完以后，按E键确认，屏幕上显示，此时按+或-修改20mA对应的数值（如想改为14.00，则按+，修改为14.00），按E键确认即可。

此时，同时多次按+和-退出到初始界面。

2、FMU40、41、42、43、44 液位计：该图中，E为仪表探头到罐底的高度，F为设计图纸上的量程值（20mA对应的值）。

如图，按E进入basic setup，表上显示tank shape，多次按E，直到表上显示empty calibration,此时可以按+修改里面的数值，这个数就是上图说的E（即仪表探头道罐底的高度），如图，比如现在高度是5m，则按+，此时里的2会改变，修改为5后，按E确认，仪表自动跳到下一位，按+使这位显示小数点就可以，再一直按E确认就可以了。

改完empty calibration选项后，按E进入full calibration，这项里面可以修改仪表的量程（数据表上有）。

按E确认，一直按E直到显示同时按+和-退出到初始界面即可。

3、FMU130、131、230、231、232 液位计：上图的仪表的显示器。

该界面为V0H2，该界面为V3H2，即显示器右上角显示的内容。

按V键可以改变V的数值，比如现在为V3H2，按E后可进入V4H2，同样，按H键可以改变H的数值。

走到V0H1修改从探头到罐底的高度值，走到V0H2修改量程值（数据表上有，就是20mA对应的数），走到V8H2修改单位，0代表m，1代表英寸，应选择0。

然后多次按V和按H回到V0H0（测量界面）即可。

高工：E+H仪表技术指标说明书PH值测量传感器、变送器A．概述功能：测量、指示和传送进程检测介质的PH值信号形式：玻璃复合电极（测量电极、参比电极和Pt100温度电极复合一体）组合：测量、变送、元件及全数安装附件B．性能：测量范围：1～12PH测量精度：%信号输出精度：%重复性：%指示器：LCD数字显示，可现场操作，可同时输出温度信号4～20mA防护品级：IP65C．变送器隔离输出信号：两路4～20mA HART协议电源：220VAC，50Hz断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A（2路）安装方式：墙挂式D．检测方式：浸没式或流通式（取样式）E．电缆：型号：由制造厂提供长度：由承包商确信浊度测量传感器、变送器A．概述功能：测量、指示和传送进程检测介质中的浊度形式：90度散射光原理组成：测量、变送元件及全数安装附件和清洗装置B．性能测量范围：见仪表清单测量精度：1%信号输出精度：1%重复性：1%防护品级：IP65指示器：LCD数字并有现场操作，带温度补偿，并可同时输出温度信号4～20mA气泡：要求具有气泡排除系统清洗装置：机械（电刷）自清洗，C．变送器隔离输出信号：两路4～20mA HART协议电源：220VAC，50Hz断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A（2路）安装方式：墙挂式D．检测方式：流通式（取样式）污泥浓度测量传感器、变送器A．概述功能：测量、指示和传送进程检测介质中的浊度形式：90度散射光组成：测量、变送、元件及附件安装附件和清洗装置B．性能测量范围：见仪表清单测量精度：1%信号输出精度：1%重复性：1%防护品级：IP65指示器：LCD数字并有现场操作，带温度补偿，并可输出4~ 20mA温度信号清洗装置：机械（电刷）自清洗C．变送器隔离输出信号：两路4～20mA HART协议电源：220VAC，50Hz断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A（2路）安装方式：墙挂式D．检测方式：浸没式，浸没深度2米E．电缆：型号：仪表厂家确信长度：承包商确信A．概述功能：测量、指示和传送进程检测介质中的溶解氧信号形式：覆膜式组成：测量、变送元件及全数安装附件和清洗装置B．性能测量范围：见仪表清单测量精度：%信号输出精度：%重复性：%防护品级：IP65指示器：LCD数字并有现场操作，带温度补偿，并可输出温度值4～20mAC．变送器隔离信号输出：两路4－20mA HART 协议电源：220VAC、50HZ断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A (2路)安装方式：墙挂式D．检测方式：浸没式E．电缆：型号：仪表厂家确信长度：承包商确信A. 概述功能：测量、指示和传送进程检测介质中的电导率信号形式：电感式组成：测量、变送元件及全数安装附件B. 性能测量范围：见仪表清单测量精度：%信号输出精度：%重复性：%防护品级：IP65指示器：LCD数字并有现场操作，带温度补偿，并可输出温度值4~20mAC．变送器隔离输出信号：两路4～20mA HART协议电源：220VAC、50HZ断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A (2路)安装方式：墙挂式D．检测方式：浸没式E．电缆：型号：仪表厂家确信长度：承包商确信余氯测量传感器、变送器A．概述功能：测量、指示和传送进程检测介质中的余氯信号形式：极化法组成：测量、变送元件及全数安装附件B．性能测量范围: 0~5mg/l测量精度：%信号输出精度：%重复性：%防护品级：IP65指示器：LCD数字并有现场操作信号补偿：带PH和温度补偿C．变送器隔离输出信号：两路4～20mA HART协议电源：220VAC，50Hz断电自动贮存系统数据故障报警：开关量输出自身报警220VAC，5A（2路）安装方式：墙挂式D．检测方式：流通式E．电缆：型号：仪表厂家确信长度：承包商确定自动采样站A．概述功能：按时自动掏出进程介质样品，供化验分析形式：真空法组成：按时及操纵装置和样品容器B．特点取样距离：30m取样高度：6m带12个3升容器和样品分派器可自动取样带温度调剂，可在现场运行断电自动贮存系统数据C．技术参数环境温度：-15°C~+40°C防护品级：IP55电源：220VAC、50Hz /60HzD．尺寸（HXWXD）：800 x 1300 x 700mmA．概述功能：测量、指示和传送压力信号形式：干式陶瓷传感器，两线制变送器B．性能测量范围：见仪表清单测量精度：%环境温度：-20°C～60°C稳固性：十二个月%量程比：10:1零点迁移：满量程90%防护品级：IP65C．特点安装位置：任选、带现场显示线性度：>=%结构：变送器、测量元件一体安装D．变送器隔离输出信号：4～20mA, DC 带HART协议电源：~30VDC安装方式：直接安装或柱装或墙装A．概述功能：测量、指示和传送差压信号形式：干式陶瓷或扩散硅传感器，两线制变送器B．性能测量范围：见仪表清单测量精度：%环境温度：-20°C～60°C稳固性：十二个月%量程比：20 : 1零点迁移：满量程90％防护品级：IP65C．特点安装位置：任选、带现场显示线性度：>=%结构：变送器、测量元件一体安装D．变送器隔离输出信号：4～20mA，DC 带HART协议电源：～30VDC安装方式：墙装或柱装数字显示表A．概述功能：接收一个进程变量并以工程单位显示其数值形式：盘装式LCD数字显示器B．性能测量范围：见仪表清单测量精度：%输出精度：%环境温度：-10°C ~+ 50°C爱惜品级：IP65显示：5位LED数字显示C．信号界面：输入：4～、1～或Pt100输出：4～/ 0～10V接点输出信号：2个继电器接点输出用于上下限报警，接点容量为220VAC，3AD. 电源：220VAC，50Hz或24VDCE. 外形尺寸：48 X 96mmF. 数字显示表的数量和安装位置：见仪表设备清单电磁流量测量传感器、变送器（分体型）A．概述功能：测量、指示和传送管道内导电液体的流量形式：利用法拉第电磁感应测量原理组成：传感器、变送器，全数安装附件和电缆B．性能：测量范围：见仪表清单测量精度：%重复性：%环境温度：－20～+60°C介质温度：0~ +80°C爱惜品级：传感器：IP68 变送器：IP67C．特点：指示器：LCD数字指示，可现场操作、设置变送单元：微处置器、积分自动校零、自诊断、故障报警和小信号切除D．测量传感器衬里材料：硬橡胶4电极测量系统：测量电极、参比电极、空管检测电极电极材料：不锈钢E．隔离输出信号：4～20mA, HART和频率信号输出F．电源：220VAC，50Hz涡街流量测量传感器、变送器A. 概述功能：测量、指示和传送管道内液体或气体的流量形式：利用卡门涡街原理组成：一体化传感器及变送器B. 性能：测量范围：见仪表清单测量精度：1%(气体)，%(液体)重复性：%环境温度：－40～+80°C介质温度：-200～＋400°C爱惜品级：IP65C. 特点：指示器：LCD数字指示，可现场操作、设置变送单元：微处置器、自诊断、故障报警和小信号切除抗振性：各方向1g/500Hz 振动D. 测量传感器材料：316L不锈钢形式：差动电容E. 隔离输出信号：4～20mADC,HART及频率信号输出F. 电源：24VDCG．安装方式：管道法兰安装热式气体质量流量计A. 概述功能：测量,指示传送管道内气体的质量流量形式：利用热式原理组成：一体化传感器、变送器及安装附件（带切断球阀）B. 性能：测量范围：见仪表清单测量精度：%重复性：%环境温度：－30～+80°C介质温度：-10～+100°C爱惜品级：IP65C. 特点：指示器：LCD数字指示，可现场操作、设置变送单元：微处置器、自诊断、故障报警和小信号切除量程比：100 : 1D. 接液部份材料：316L不锈钢（哈氏合金可选）E. 隔离输出信号：4～20mADC,HART协议F. 电源：20~30VDCG．安装方式：插入式管道安装超声波流量测量传感器、变送器（分体型）A．概述功能：测量、指示和传送管道内液体的流量和声速形式：时差法组成：传感器、变送器，全数安装附件和电缆B．性能：测量范围：见仪表清单测量精度：%重复性：+/%环境温度：-20～+60°C介质温度：-40～+170°C爱惜品级：传感器：IP68 变送器：IP67C．变送器显示：两行背光LC指示，可现场操作、设置变送单元：微处置器、自诊断、故障报警和小信号切除输入：双通道4~20mA信号输出：隔离4~20mA及继电器接点信号电源：86~260VAC(50~60Hz)或16~62VDC安装方式：墙装或柱装D．测量传感器材料：304不锈钢及塑料安装方式：管道夹装E．电缆型号：仪表厂家确信长度：由承包商确信（长度可达30米）Pitot管流量计A．概述功能：测量、指示和传送管道内气体，蒸汽及液体的流量值形式：Pitot管差压法组成：一体化Pitot管，差压变送器及连接附件B．性能：测量范围：~150 m/s(气体)，~40 m/s(液体)测量精度：%FS重复性：%FS进程温度：-20~+300°C进程压力：0~420bar环境温度：-20~+60°C量程比：3 : 1材料：316Ti不锈钢C．特点可带一体化温度探头进行补偿管道直接安装，可测量圆形及方形管道中介质流量管道口径范围为DN25~DN12000流量运算机A. 概述功能：对来自流量、压力、温度及密度传感器的信号应用内置公式计算质量或体积流量等重要参数并显示其数值。

电导率基本调试说明（CLM2X3）
【功能键说明】：仪表基本调试要用3个按键
与：数字的加与减，上下菜单的选择；同时按为退出；
确定。

【基本调试】
1、设置电极参数：按键，到，通过按输入密码22，
，按到，继续按几次到，通过
与输入探头对应的电极常数k（k值一般在传感器标签的右下
角），按键确定，到通过与输入线缆的电阻补偿值
（0.165Ω/米），按键确定；
2、退出：同时按退出到；
3、设置量程：按几次到，再按几次进入到通过
与输入4mA对应值，输入完成后按确认到，通过与输入20mA对应值，输入完毕后按键确定；
4、同时按几次退出到测量界面。

【恢复出厂设置】
1、原始数据记录：（恢复出厂设置之前一定要记录与
中的主要参数）；
2、恢复出厂设置：主界面按到，通过按输入密码22，如
图：，按到，通过按几次到，
按几次进入，通过或者选择“Facty”,如图：
，按确定；
3、退出：同时按几次，退出到主界面，然后再按照上述【基本调试】
步骤设置参数。

一、EH4是全新概念的电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。

这两种方式都是有源测量方式，需要向地下直接供电，而且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。

另一方面，尽管这两种方式都属于有源电探，但搜集到的视电阻率值都属于标量范围，对分辨地下二度体异样的走向无能为力。

大地电磁同属于电探，但它是无源测量。

利用天然电磁场，尽管幸免了大电流供电，但天然电磁场不稳固，而且某些频段先天不足，干扰强，讯号弱。

参看（图1）大地电磁场水平分量频谱展现图。

它反映了天然电磁场与人文电磁场的散布情形。

在1Hz左右，不管电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。

在几十赫兹到104Hz范围内，人文活动的电磁场干扰专门严峻。

这些特点决定了大地电磁法只适合于搜集较低频率。

通常观测时刻长，分辨率较低，适合解决深层宏观问题。

因此尽管电探方式起源最先，几十年来，由于以上的局限性，一直阻碍它的进展。

几十年来，1000米之内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。

其它物探方式，如地震勘探法，自40~50年代以后都开始大展身手，而浅、中深度范围的电探那么相对孤单冷落，处于陪衬地位。

也正是这种现状激发了国内外众多的科学家和仪器制造商不断研制开发新的电探仪器，寻觅新的电探方式。

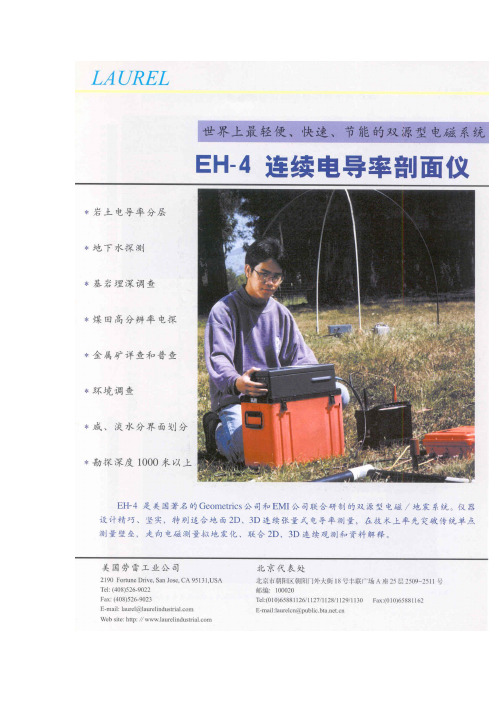

96年中下旬，由美国以研制大地电磁仪器而闻名的EMI公司和以制造高分辨率地震仪闻名的Geometrics公司联合研制出EH4。

这是全新概念的电导率张量测量仪。

它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。

这种发射源的天线是一对十字交叉的天线，组成X、Y两个方向的磁偶极子，轻便而且只用于一般汽车电瓶供电，发射率从500Hz到100KHz，专门用来弥补大地电磁场的寂静区和几百赫兹周围的人文电磁干扰谐波（见图1）。

仪器用反馈式高灵敏度低噪音磁棒和特制的电极，别离接收X、Y两个方向的磁场和电场。

E+H仪表参数调整基本步骤注：E为确定健，+号为往上选择，-号为往下选择，+和-一起按为退出。

一：电磁流量计1.按E进入菜单操作,按+选择到systen units(系统单位)，通过E和+号选择到access code,输入密码50（用+和-号来调整数字），通过+和-号输入流量计的单位为m3/h，退出。

2.选择到user interface(用户界面)，按E到assign line 1(第一行为),选择volumeflow(容积流量)，在按E到assige line 2（第二行显示），选择totalizer1(累积量1)，退出。

3.选择进入current output1（输出电流1），按E进入到volume flow(容积流量)，按E进入到current span(电流范围)，选择4—20mA，按E，value 20mA,输入20mA对应的最大流量值，按E，进入到actual current ，输入最小电流4mA.4.选择到process parameter(过程参数)，按E到volume flow(容积流量)，按E到on-val.lf-cutoff进行小流量切除，输入数值，按E，直到退出。

完成参数设定。

二：电导率仪1.按E进入设定界面，code输入密码22,按E进入setup1(设定1)，A1选择cond (导电系数)，A2单位选择mg/l,A4选择ms/cm,A5选择5.9000（550用这个系数），A6输入1.0002.setup2 ,pt100,选择到output,按E到4mA对应选择0，20mA选择20ms/cm.3.标定：按CAL键，输入密码22，按E，将探头擦干净后在空气中，一直按E,直到完成标定。

（可以用化验室给的标准溶液进行二次标定，方法是完成空气标定后，浸入溶液中一直按E就可以。

）三：液位变送器1.按E进入operation menu(操作菜单)，选择psition adjust进行零点校准（这部必须在空罐的时候才能做），按E进入，选择confirm(确定)，按E，完成。

e+h电导率仪中文说明书（实用版）目录1.e+h 电导率仪简介2.e+h 电导率仪的工作原理3.e+h 电导率仪的操作方法4.e+h 电导率仪的维护与保养5.e+h 电导率仪的注意事项6.e+h 电导率仪的技术参数7.e+h 电导率仪的故障排除与处理正文一、e+h 电导率仪简介e+h 电导率仪是一款高精度、高可靠性的电导率测量仪器，适用于各种工业、科研和实验室的电导率测量需求。

该仪器具有测量范围宽、精度高、操作简便等特点，广泛应用于水质、化工、电力、环保等领域。

二、e+h 电导率仪的工作原理e+h 电导率仪的工作原理基于电导率的测量。

电导率是指在单位长度、单位截面积的条件下，电解质溶液导电的能力。

e+h 电导率仪通过测量电解质溶液中的电流和电压，计算出电导率。

三、e+h 电导率仪的操作方法1.开机：连接电源线，打开仪器电源开关，仪器自检并显示初始界面。

2.准备测量：将电极插入待测溶液中，确保电极与溶液充分接触。

3.测量：按下测量键，仪器开始测量并显示电导率值。

4.结束测量：测量完成后，按下停止键，仪器返回初始界面。

四、e+h 电导率仪的维护与保养1.定期校准：为了保证测量精度，建议每隔一段时间进行一次校准。

2.清洁电极：使用后，及时清洁电极以避免污染。

3.存储：长时间不使用时，请将仪器存放在干燥、通风的地方。

五、e+h 电导率仪的注意事项1.使用时，请勿将电极插入过于浑浊或含有颗粒的溶液中，以免损坏电极。

2.不使用时，请关闭电源，以免造成不必要的损耗。

3.仪器工作时，请勿让液体进入仪器内部，以免损坏电路。

六、e+h 电导率仪的技术参数1.测量范围：0-1000000 μS/cm2.测量精度：±1%FS3.温度补偿：自动4.输出信号：4-20mA/0-10V5.电源：AC 220V/50Hz七、e+h 电导率仪的故障排除与处理1.无法开机：检查电源线是否连接良好，电源是否正常。

2.测量不准确：检查电极是否污染，校准是否准确。

一、EH4是全新概念的电导率张量测量仪通常意义下的电探仪，指的是交、直流电阻率剖面仪。

这两种方法都是有源测量方法，需要向地下直接供电，并且随着测量深度加大，电极布线和供电量都不断增加，野外劳动强度大，效率低。

另一方面，尽管这两种方法都属于有源电探，但采集到的视电阻率值都属于标量范畴，对辨别地下二度体异常的走向无能为力。

大地电磁同属于电探，但它是无源测量。

利用天然电磁场，虽然避免了大电流供电，但天然电磁场不稳定，而且某些频段先天不足，干扰强，讯号弱。

参看（图1）大地电磁场水平分量频谱展示图。

它反映了天然电磁场与人文电磁场的分布情况。

在1Hz左右，无论电场和磁场都是低谷；在1000Hz处磁场几近寂静，电场有一低谷。

在几十赫兹到104Hz范围内，人文活动的电磁场干扰特别严重。

这些特点决定了大地电磁法只适合于采集较低频率。

通常观测时间长，分辨率较低，适合解决深层宏观问题。

所以尽管电探方法起源最早，几十年来，由于以上的局限性，一直阻碍它的发展。

几十年来，1000米以内，几百米上下，正是人类经济、文明活动在地壳上层最活跃的深度。

其它物探方法，如地震勘探法，自40~50年代之后都开始大展身手，而浅、中深度范围的电探则相对寂寞冷落，处于陪衬地位。

也正是这种现状激发了国内外众多的科学家和仪器制造商不断研制开发新的电探仪器，寻找新的电探方法。

96年中下旬，由美国以研制大地电磁仪器而闻名的EMI公司和以制造高分辨率地震仪著名的Geometrics公司联合研制出EH4。

这是全新概念的电导率张量测量仪。

它利用大地电磁的测量原理，但配置了特殊的人工电磁波发射源。

这种发射源的天线是一对十字交叉的天线，组成X、Y两个方向的磁偶极子，轻便而且只用于普通汽车电瓶供电，发射率从500Hz到100KHz，专门用来弥补大地电磁场的寂静区和几百赫兹附近的人文电磁干扰谐波（见图1）。

仪器用反馈式高灵敏度低噪音磁棒和特制的电极，分别接收X、Y两个方向的磁场和电场。

电导仪使用方法说明书一、产品概述电导仪是一种用于测量电导率的仪器，适用于水质、环境、农业等领域的检测和分析。

本使用方法说明书将详细介绍电导仪的使用步骤、注意事项和维护保养等内容。

二、产品结构及功能电导仪由以下几个部分组成：1. 显示屏：用于显示测量结果和设置参数。

2. 操作按钮：用于调节参数和进行操作。

3. 测量电极：通过与待测液体接触，测量电导率的数值。

电导仪的主要功能包括：1. 测量电导率：通过测量液体中的电离物质的导电能力，得出液体的电导率。

2. 温度补偿：根据液体的温度对电导率进行修正，提高测量的准确性。

3. 数据存储：内置存储功能，可保存多次测量结果。

三、使用步骤1. 准备工作：a. 确保电导仪已经充电或安装好电池。

b. 检查测量电极是否清洁，如有污物应及时清理。

c. 根据需要设置温度补偿参数。

2. 打开电导仪：按下电源按钮，仪器即可开机。

3. 校准：a. 将测量电极浸入标准溶液中，等待数秒，直到数值稳定为止。

b. 在菜单界面中选择校准功能，输入标准溶液的电导率数值。

c. 确认并保存校准结果。

4. 测量操作：a. 将测量电极浸入待测液体中，确保电极完全浸没，并避免气泡的干扰。

b. 等待数秒，直到测量结果稳定显示在屏幕上。

5. 结束测量：将电极取出待测液体，清洁并擦干。

四、注意事项1. 避免将电导仪受到撞击或摔落，以免损坏仪器。

2. 使用前应检查电极是否正常，如有损坏应及时更换。

3. 避免将电极暴露在强酸、强碱等腐蚀性物质中，以免损坏电极。

4. 避免将电极浸入高温液体中，以免烫伤操作人员和损坏电极。

5. 使用完毕后应及时清洁电极，并将其放置在干燥的环境中。

五、维护保养1. 定期清洁电极，可以使用软布轻擦或使用专用清洁液清洗。

2. 避免长时间不使用电导仪，如果长时间存放，请确保仪器在干燥的环境中。

3. 定期校准电导仪，以保证测量的准确性。

4. 定期更换电极，根据使用情况和仪器的要求进行更换。
