在线电导率仪说明书

杭州联测自动化技术有限公司 服务电话:400-185-1718更多资讯请扫二维码杭州联测自动化技术有限公司U-SIN-TDS210-C -CN 3第3版电导率仪使用说明书前言●感谢您购买本公司产品。

●本手册是关于产品的各项功能、接线方法、设置方法、操作方法、故障处理方法等的说明书。

●在操作之前请仔细阅读本手册，正确使用本产品，避免由于错误操作造成不必要的损失。

●在您阅读完后，请妥善保管在便于随时取阅的地方，以便操作时参照。

注意●本手册内容如因功能升级等有修改时，恕不通知。

●本手册内容我们力求正确无误，如果您发现有误，请与我们联系。

●本手册内容严禁转载、复制。

●本产品禁止使用在防爆场合。

版本U-S IN-TDS210-C-CN3第三版2021年6月安全注意事项为了安全使用本产品，操作时请务必遵守此处描述的安全注意事项。

关于本手册●请将本手册交于操作者阅读。

●在操作之前，请熟读本手册，并对产品有深入了解。

●本手册只对产品的功能进行阐述，本公司不保证该产品将适合于用户的某一特殊用途。

本产品保护，安全及改造相关注意事项●为了确保安全使用本产品以及由其控制的系统，操作时请务必遵守本手册中所述说明和注意事项。

如果违反操作规程，则有可能会损坏本产品所提供的保护功能。

对由以上情况产生的质量、性能、功能和产品的安全问题，本公司不承担任何责任。

●为本产品及其控制系统安装防雷装置，或为本产品及其控制系统设计安装单独的安全保护电路时，需要借助其他的设备来实现。

●如果需要更换产品的零部件，请使用本公司指定的型号规格。

●本产品不适用于直接关系到人身安全的系统。

如核动力设备、使用放射能的设备、铁路系统、航空机器、船舶用设备、航空设备和医疗器械等。

如果应用，用户有责任使用额外的设备或系统确保人身安全。

●请勿改造本产品。

在本手册中使用以下几种安全标志：危险标志，若不采取适当的预防措施，将导致严重的人身伤害、仪表损坏或重大财产损失等事故。

第1章概述DDG-128型工业电导率仪是我公司新一代全中文微机型高档仪表，具有全中文显示、中文菜单式操作、全智能、多功能、测量性能高、环境适应性强等特点。

可广泛应用于火电、化工化肥、冶金、环保、制药、生化、食品和自来水等溶液中电导率值的连续监测。

二次表配上常数为1.0或10的电极可测量一般液体的电导率；配上0.1或0.01的电极，能准确测量纯水或超纯水的电导率，特别适用于电厂锅炉给水和蒸汽冷凝水等高纯水电导率的在线连续监测。

基本功能全智能化：DDG-128中文在线电导率仪采用高精度AD转换和单片机微处理技术，能完成电导率测量、温度测量、温度自动补偿、量程自动转换、仪表自检等多种功能。

可靠性：元器件集成到一块线路板上, 没有了复杂的功能开关、调节旋钮和电位器。

抗干扰能力强：电流输出采用光电耦合隔离技术，抗干扰能力强，实现远传。

具有良好的电磁兼容性。

防水防尘设计：防护等级IP65，适宜户外使用。

25℃折算：对当前温度下的电导率值进行25℃折算，实现了显示25℃时的电导率值，特别适合电厂多种水质的测量。

自动量程转换：在电极所覆盖的测量范围内实现量程自动转换。

RS485通讯接口：可方便联入计算机进行监测和通讯。

相敏检波：消除导线对电导率测量的影响。

自动转换测量频率：避免电极极化，提高测量精度。

主要特点全中文显示,界面友好：采用高分辨度的点阵图型液晶显示模块,所有的数据、状态和操作提示都是中文显示,完全没有厂家自己定义的符号或代码。

简单的菜单结构，文本式的人表对话：与传统的仪表相比,DDG-128功能增加了很多,由于采用了分门别类的菜单结构,类似微机的操作方法,使用起来更清晰、方便。

不必记忆操作步骤和操作顺序,可以不用说明书,按照屏幕上的提示就可操作。

多参数同时显示：在一屏上同时显示电导率、输出电流、温度、时间和状态。

主显示以10x10mm规格显示电导率值：醒目、可视距离远;6个副显示以5x5的规格显示输出电流、温度、状态、星期、年月日和时分秒等,以满足用户的不同使用习惯和提供二次表的时间基准。

CM-230电导率仪使用说明书CM-230 电导率仪使用说明书一、概述本测试仪是我站技术人员吸收国内外相关技术开发设计的，主要部件选用进口材料组装，具有优良的性能。

特点：量程切换、常数校验均可通过机芯后面板调节；具有自动温度补偿功能，直接显示25C下的数值；运行温度、测量准确。

广泛应用于纯水设备的在线测试。

二、技术指标测量范围：0-20 0-200 02000 卩s/cm准确度：％( FS)稳定性：土2X 10-3FS /24h配套电极：塑料结构，常数：温补元件：NTC介质温度：5-50 C温度补偿：以25 E为基准，自动补偿供电电源：AC220V±10％50Hz电源消耗：V 1W环境条件：温度0-50 C湿度w 8% RH三、后面板接线位置图及接线说明(1)白线接CELL( W) ( 2)绿线接NET( G) ( 3)黄线接CELL( Y) ( 4) 红线接T (R) (5)( 6)电流环接线端子，4〜20mA对应每一量程0〜满度值 (卩s/cm (7)( 9)内部无连接 (8)(10) AC220± 1C%接入端ZERO仪表调零钮(电极干燥状态，仪表显示不为零时，调节此钮使其指示为零)。

CHECK S极常数调节钮(将短路插片移至CHECK位，调节此电位器使仪表指示为电极常数值)四、电极安装安装注意事项：（1）、电极应安装在管路中位置较低、流速稳定且不易产生气泡处；（2）、电导池平装和竖装都应深入到活动水体；（3）、测量信号属于微弱电信号，其采集电缆应独立走线，禁止和动力线、控制线连接在同一组电缆接头或端子板中，以免受潮干扰或击穿损坏测量单元；（4）、测量电缆需加长时，请与厂家联系或供货前约定。

五、设置仪表安装完毕后，接通电源，请进行如下操作：1、常数校正：将后面板短路插片K1移至CHECK（校正位）置，显示屏显示的数据为电极常数值，如遇所配电极常数不符，可调节CHECK调节钮使其相符。

一、性能特征：DCK-3900型电导率仪是工业流程水质电导率在线测量与控制仪表，集电导率与流体温度测量于一体，具有通过键盘输入和校正电极常数，设定量程和电导率超限报警、控制等功能，广泛应用于制药、化工、电子、食品、饮料等行业对纯水的测控。

仪器主要特点:1. 采用智能型微芯片作数据处理, 读数直接，控制精确，设定数据掉电不丢失；仪器零点、满度稳定,运行可靠,环境适应性强。

2. 具有485隔离接口，方便和上位机进行远程通信，波特率 2400,4800,9600键盘可设。

3. 电导率、温度采用红色LED 双窗口数字显示；计算型温度补偿，补偿系数可设置,直接显示以25℃或90℃为基准的电导率值或电阻率值。

4. 具有电导率、温度超限双报警输出、控制功能，触摸式数据设定，全量程范围内设定继电器动作点及回差区。

5. 隔离式4～20mA 电流信号输出，可以作为仪表输出或变送器方式运行，可方便地与远方系统匹配,有源/无源可切换（输出电流为补偿到90℃下电导率对应电流）。

6. 测量电极线缆任意长度（小于30m 范围），不会引起误差。

二、主要技术指标测量范围：0～200.0μS/cm 准 确 度：1.0%（FS ） 稳 定 性：±2×10-3(FS)/24h 电导池工作压力：0～1.0MPa 介质温度： 0～150℃自动温度补偿： 供电电源：AC 220V ±10% 50Hz 供电电源：AC 220V ±10% 50Hz 功 耗：≤4W输出电流信号：隔离输出4～20mA （90℃下电流），有源、无源可切换 显示方式：电导率、温度使用红色LED 数字双窗口显示 触点容量：5A/250V AC （阻性负载时） 环境条件：温度：0～50℃；湿度：≤85%RH 选配电极： 0.1cm -1 不锈钢电极 螺纹尺寸：1/2"NPT(管螺纹) 线缆结构：RVP+同轴75-2双屏蔽 线缆长度：常规5m 或另行约定______m0～70℃,以25℃为基准□， 温补系数设为0.02。

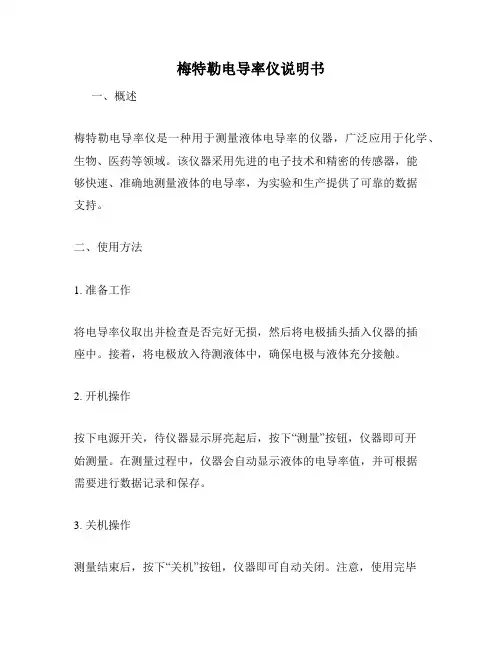

梅特勒电导率仪说明书
一、概述
梅特勒电导率仪是一种用于测量液体电导率的仪器，广泛应用于化学、生物、医药等领域。

该仪器采用先进的电子技术和精密的传感器，能
够快速、准确地测量液体的电导率，为实验和生产提供了可靠的数据
支持。

二、使用方法
1. 准备工作
将电导率仪取出并检查是否完好无损，然后将电极插头插入仪器的插
座中。

接着，将电极放入待测液体中，确保电极与液体充分接触。

2. 开机操作
按下电源开关，待仪器显示屏亮起后，按下“测量”按钮，仪器即可开
始测量。

在测量过程中，仪器会自动显示液体的电导率值，并可根据
需要进行数据记录和保存。

3. 关机操作
测量结束后，按下“关机”按钮，仪器即可自动关闭。

注意，使用完毕
后应将电极清洗干净并放回原处，以免影响下次使用。

三、注意事项
1. 仪器应放置在干燥、通风、避光的地方，避免阳光直射和潮湿环境。

2. 使用前应检查电极是否干净，如有污垢应及时清洗。

3. 测量时应保持电极与液体充分接触，避免空气进入电极。

4. 测量结束后应及时清洗电极，避免残留物影响下次使用。

5. 仪器应定期进行校准和维护，以确保测量结果的准确性和稳定性。

四、结语
梅特勒电导率仪是一款高精度、高可靠性的测量仪器，具有广泛的应
用价值。

使用时应注意操作规范，保持仪器的清洁和维护，以确保测
量结果的准确性和稳定性。

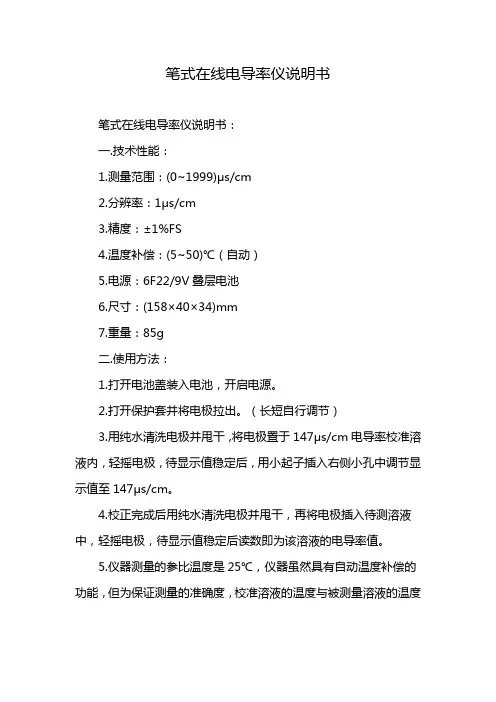

笔式在线电导率仪说明书
笔式在线电导率仪说明书：
一.技术性能：
1.测量范围：(0~1999)μs/cm
2.分辨率：1μs/cm
3.精度：±1%FS
4.温度补偿：(5~50)℃（自动）
5.电源：6F22/9V叠层电池
6.尺寸：(158×40×34)mm
7.重量：85g
二.使用方法：
1.打开电池盖装入电池，开启电源。

2.打开保护套并将电极拉出。

（长短自行调节）
3.用纯水清洗电极并甩干，将电极置于147μs/cm电导率校准溶液内，轻摇电极，待显示值稳定后，用小起子插入右侧小孔中调节显示值至147μs/cm。

4.校正完成后用纯水清洗电极并甩干，再将电极插入待测溶液中，轻摇电极，待显示值稳定后读数即为该溶液的电导率值。

5.仪器测量的参比温度是25℃，仪器虽然具有自动温度补偿的功能，但为保证测量的准确度，校准溶液的温度与被测量溶液的温度
愈接近愈好，一般应≤±10℃。

当二者温差较大时，应设法改变校准溶液的温度。

6.使用后用纯水清洗电极并甩干，套上保护套。

三.注意事项：
1.测量时，溶液不得超过浸没截止线，以免溶液进入仪器内部造成损坏。

2.电导电极表面镀有一层铂黑，用以降低电极极化，擦试电极时切勿触碰铂黑镀层，以免损坏铂黑镀层。

3.若显示值变模糊，按下开关后不显示或马上熄灭，或者显示值误差很大，表明电池电压低于使用要求，请及时更换电池。

4.仪器修理或调换电极，请至本厂市区业务处，外地用户可直接邮寄至业务处。

DDS-11A 型 数字电导率仪使用说明书 USER ’S GUIDE 上海伟业仪器厂SHANGHAI WEIYE LNSTRUMENT PLANT 目录 一、概述 二、仪器特点 三、主要技术性能 四、仪器的使用 五、注意事项 六、食品的成套性 七、附录一、概述DDS-11A 型 数字电导率仪（以下简称仪器）适用于实验室测量液体的电导率。

它除能测量一般的电导率外，而且能满足高纯水电导率的测量。

仪器采用213位液晶显示，读数清晰。

二、仪器特点1.仪器采用高性能集成电路组成性能稳定的正弦波发生器，因此计数显示稳定，漂移小。

2.仪器采用了相敏检波器，掏了由电极引线分布电容对油量的影响，因而本仪器无须电容补偿调节器，并且使低电导测量精度大大提高。

3.仪器信号源频率和是种同步切换，使用方便。

4.仪器设置温度补偿调节器，在全量程范围内只需校正一次仪器计数即可测量，使用极为方便。

三、主要技术性能1.测量范围电导率0-105μs/cm 其相当的电阻率范围为∞-10Ω·cm 共分为4个基本量程及二个附加量程，见（表一）表一2.精确度：不大于1%（满度）1个字3.稳定性：±0.1%±1个字/2 小时（预热1小时后）4.工作条件：（1）环境温度：0-40℃（2）相对湿度≦85%(3) 供电电源：本仪器使用电源转换器V～10% 50HZ±1HZ※电源输入：AC220V~转换器输出直流9V四、仪器的使用1.将电源转换器的电源插头插入220交流电源插座内，并将电源转换器的输出直流电源插头插入仪器的电源插座上。

2.将量程开关置于校正位置，温度旋钮置25℃位置，调节校正调节器，使仪器读数在1.000。

3.调节“温度”旋钮：用温度计测出被测介质温度后，把“温度”旋钮置于介质温度处。

注：若把旋钮置于25℃线上，这是仪器的基准温度（无温度补偿方式）。

4.调节“常数”，也就是上述第二条所述，调节“校正”调节器使仪器读数与所使用电极的常数相一致。

仪器操作手册工业电导率仪仪表初始密码：0000仪表供电电源：220V AC简要操作说明该手册包含了仪表所有的操作细节，以下的简要操作说明用于帮助用户尽快学会操作使用仪表。

1、仪表安装：将仪表固定在仪表柜的面板上或仪表箱内，防止太阳直射或水淋，连接好电源电缆线，先不要通电；2、电极安装：根据现场要求，将电极以流通式（配不锈钢流通池使用）、管道式（配不锈钢或PVC安装底座）、法兰式（配套特殊法兰），如需要将电极沉入池中，请使用护套管，电极电缆线不可以长期浸泡在水中。

可查看P6页参考；3、将电极的接线端按所标号码与仪表后接线端标号一一对接；4、接通电源，进入仪表参数菜单，根据电导率测量范围和配置电导率电极的常数值设置参数（出厂前基本已设置完成），设置完成后即可进入测量状态。

目录一概述 (4)二结构特征和工作原理 (4)2.1结构特征 (4)2.2工作原理 (4)三技术参数 (4)四功能特性 (5)五安装与电气连接 (6)5.1仪表安装 (6)5.2电极安装 (6)5.3仪表后接线板连接 (7)5.4电气连接 (7)六功能键说明 (8)七详细操作说明 (8)7.1开机 (8)7.2主菜单 (8)7.3子菜单 (8)7.4参数说明 (9)八校验维护菜单 (10)8.1输出电流校验 (10)8.2测试继电器校验 (11)8.3修改密码 (11)8.4输出信号校验 (11)8.5售后服务 (11)8.6校验 (11)九日常维护 (12)十成套性 (12)一概述工业电导率仪（以下简称仪表）是带微处理器的水质在线监测仪。

该仪表配置不同类型、不同常数的电导率电极，用于对水溶液的电导率值和温度值进行连续监测和控制。

广泛用于电厂、石油化工、冶金、纸业、环保水处理、轻工电子等领域。

如电厂冷却水、补给水、饱和水、凝结水和炉水、离子交换、反渗透EDL、海水蒸馏等制水设备原水和产水水质的监测和控制。

仪表采用LCD液晶显示屏；智能型中文菜单操作；具有电流或电压输出，测量范围自由设定，高低超限报警提示和两组继电器控制开关、迟滞量范围可调；自动或手动温度补偿；根据用户需要可提供【流通式】【管道式】【沉入式】【法兰式】等多种形式安装流程的电导率电极。

CM-230系列电导仪说明书电导率仪使用说明书一．概述CM-230(330)X系列智能型在线电导率仪表，为CM230、230双限、330、240、340的升级替代产品。

键盘式设置电极常数，上、下限报警，可迁移4～20mA电流信号输出，通过按键切换查看介质温度、μS/cm和ppm(TDS)转换，自动量程转换，可选配三种电极常数（0.1cm-1、1.0cm-1、10.0cm-1），支持更宽的测量范围。

超稳定测量采集，宽温度、低漂移设计，测量状态可以进行电导率/温度/TDS切换，水质超标报警功能，高亮度背景光LCD显示。

适用于电渗析、反渗透、离子交换制水系统、冷却水控制系统和一般工业用水的在线监测与控制。

二. 型号及基本功能：CM-230（330）A4～20mA输出（自动量程）设定1 电极常数设置1.000 0.500 – 1.5002计量单位选择只有电极类型选择10.0时才有此菜单34mA迁移值设置0000 可设范围:0—199944mA迁移小数点设置00.000.000、00.00、000.0、00005 20mA电流迁移设置1999 可设范围:0—19996 20mA迁移小数点设置19.991.999、19.99、199.9、1999CM-230（330）C继电器输出（固定回差值，自动量程）序号菜单说明出厂设定设定范围1 电极常数设置1.000 0.500 – 1.5002 计量单位只有电极类型选择10.0时才选择有此菜单3 水质超标报警上限1999 可设范围:0—19994 小数点设置19.99可设范围:1.999、19.99、199.9、1999注：回差值为设置的报警值的1.5%CM-230（330）D继电器输出（双限报警，自动量程）序号菜单说明出厂设定设定范围1 电极常数设置1.000 0.500 – 1.5002 计量单位选择只有电极类型选择10.0时才有此菜单3 水质超标报警上限1999 可设范围:0—19994 小数点设置19.99可设范围:1.999、19.99、199.9、19995 水质报警解除下限1900可设范围:0—1900（必须小于上限）6 小数点设19.00 可设范围:1.900、置19.00、199.0、1900三．主要技术指标★测量范围：电导率：0~19.990~199.9μS/cm(0.1cm-1电极)0~19.99 0~199.9、0~1999μS/cm (1.0 cm-1电极)0~199.9μS/cm0~1999μS/cm 0~19.99mS/cm(10cm-1电极)温度：0-50℃。

电导率计操作指南说明书一、引言电导率计是一种用于测量溶液中电离物质的浓度的仪器。

本操作指南旨在提供关于电导率计的正确使用方法和注意事项，以确保准确的测量结果。

二、仪器设备1. 电导率计主机：包括显示屏和操作按钮，用于显示和设置相关参数。

2. 电导率电极：用来接触溶液进行测量。

3. 校准溶液：用于校准电导率计，保证测量结果的准确性。

4. 清洁布：用于擦拭电极和仪器主机。

三、操作步骤1. 准备工作a. 确认电导率计主机已连接电源，并处于工作状态。

b. 根据实际需求选择合适的电导率电极，并将其插入电极座。

c. 确保电极表面清洁，如有污垢可用清洁布擦拭。

2. 校准电导率计a. 将电导率电极插入校准溶液中，确保电极完全浸没。

b. 按照仪器说明书中的指导，选择正确的校准模式，并设置相应的校准点。

c. 等待一段时间，直到仪器稳定并显示稳定的读数。

d. 按照仪器说明书中的指导，根据校准溶液的浓度，调节仪器主机上的校准系数或校准常数。

3. 测量样品a. 将待测样品置于测量容器中。

b. 确保电极正确接触样品，避免气泡干扰测量结果。

c. 根据需要选择测量模式和单位，并设置相应的参数。

d. 等待一段时间，直到仪器稳定并显示稳定的读数。

e. 记录测量结果，并根据需要进行数据处理。

四、注意事项1. 避免直接用手触摸电极，以免影响测量结果。

2. 在测量不同样品前，应将电极充分清洗并用纯水漂洗干净。

3. 在测量过程中，避免将电极碰撞容器壁或固体颗粒，以免损坏电极。

4. 若测量大量样品，请定期检查电极表面是否有损坏或污垢，并及时清洁或更换电极。

5. 在测量极低或极高电导率的样品时，应根据实际情况选择合适的测量范围和仪器参数。

6. 存放电导率计时，应避免阳光直射和潮湿环境，确保仪器安全使用寿命。

五、故障排除1. 若电导率计无法正常启动或显示异常，请检查电源连接是否正常。

2. 若仪器读数波动较大或显示不稳定，请尝试重新校准或清洁电极表面。

上海标杆经贸有限公司
HI8733电导率仪
使用说明：
1．准备：将HI76301D电极与主机HI8733连接，接“ON/OFF”键，打开仪器。

2．校准：
1．在仪器测量范围内可用任何校准液，所选溶液最好与所测样品浓度接近。

2．一个烧杯内倒入足够的电导校准液，浸入电极的小孔，若使用塑料容器，可降低EMC干扰，将电极同时放入溶液内，几分钟后温度达到平衡，
轻击电极，确保排除电极套内的气泡。

3．按ON/OFF打开仪器，按相应的1999um/cm键选择，小螺丝刀调整仪器旁边的校准钮到显示25度时电导率值。

4．仪器校准完成开始测量。

3．测量：
1．确保测量前仪器已经过校准
2．将电导电极插入样品内，注意电极上的小孔也浸没在溶液内，苦使用塑料容器可降低EMC干扰，把电极轻触容器底部，排出PVC套内可能
产生的气泡。

3．选择适当的测量范围
注意：如果在左上角显示“I”，表示超出范围，选择一个测量范围电导仪
通常将常温系数调钮旋至2%来补偿温度影响电导仪。

测量之前等待几分钟使温度探头与测量出的温度相同如果样品温度低于
20度或高于30度，则需要更多时间。

4．测量完成之后，关闭仪器，彻底清洗耳恭听电极并使之干燥。

四环电导电极
微西门子每厘米
2。

DDS-307电导率以说明书目录1 概述2 仪器的主要技术性能3 仪器结构4 仪器的使用5 注意事项6 电导电极的清洗与贮存7 附录8 仪器的成套性9 用户订货须知1 概述DDS－307型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，仪器采用全新设计外形、大屏幕LCD段码式液晶，显示清晰、美观。

该仪器广泛应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。

若配用适当常数的电导电极，可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。

仪器主要特点如下：◆仪器采用大屏幕LCD段码式液晶；◆可同时显示电导率/温度值，显示清晰；◆具有电导电极常数补偿功能；◆具有溶液的手动温度补偿功能；2 仪器的主要技术性能仪器级别： 1.0级1．测量范围：0.00μS/cm～100.0ｍS/cm；电极常数以及对应最佳电导率测量范围电极常数cm-1电导率量程μS/cm0.01 0～2.0000.1 0.2～20.001 2μS/cm～10.00)mS/cm10 （10～100.0）mS/cm2．电子单元基本误差：± 1.0％(FS)；3．仪器的基本误差：电导率：± 1.5％(FS) ；4．外形尺寸1×b×h，mm：290×210×955．重量：1.5kg6．仪器正常工作条件：a) 环境温度：(0~40)℃；b) 相对湿度：不大于85％；c) 供电电源：AC(220±22)V；(50±l)Hz；d) 除地球磁场外无外磁场干扰。

3仪器结构仪器外型结构l ─机箱2 ─键盘3 ─显示屏4 ─多功能电极架5 ─电极仪器后面板6 ─测量电极插座7 ─接地插座8 ─保险丝9 ─电源开关10 ─电源插座仪器键盘说明a）“测量”键，在设置“温度”、“电极常数”、“常数调节”时，按此键退出功能模块，返回测量状态。

电导率计使用方法说明书使用方法说明书：电导率计一、产品概述电导率计是一种用于测量溶液电导率的仪器，通过测量电导率可以获取溶液中的离子浓度信息，广泛应用于化学、生物、环境等领域。

本说明书将详细介绍使用电导率计的方法及相关注意事项。

二、仪器准备1. 检查电导率计是否完好无损，仪器表面是否清洁。

2. 确保电导率计的电极接触部分无杂质，如有污染应进行清洁。

3. 将电导率计接通电源，并让其预热一段时间，通常为15分钟。

三、测量操作1. 将待测溶液装入测量容器中，并确保溶液深度超过电导率计电极的长度。

2. 将电导率计的电极插入溶液中，确保电极完全浸没。

3. 按下电导率计上的测量按钮，在指示灯亮起后等待一段时间，直至电导率计显示稳定的电导率值。

4. 记录测量结果，并将电导率计电极取出。

四、注意事项1. 操作前应仔细阅读电导率计的使用说明书，并按照说明书的要求使用。

2. 手持式电导率计在使用过程中应保持稳定，避免晃动和剧烈摇动，以免影响测量结果。

3. 电导率计的电极应定期清洁，避免污物附着影响测量准确性。

4. 测量容器应选择透明且无杂质的容器，以确保光路畅通，减少测量误差。

5. 测量前应将电导率计进行校准，使用标准物质进行校准操作，以保证测量结果可靠准确。

6. 长时间不使用电导率计时，应关闭电源，避免能源浪费和仪器损坏。

7. 电导率计应存放在干燥通风的地方，避免受潮或存放在过高或过低的温度环境中。

五、维护与保养1. 使用完毕后应及时清洁电导率计的电极，避免溶液残留导致电极损坏。

2. 定期校准电导率计，确保测量结果的准确性。

3. 不得强行拆卸电导率计或电极部分，以免损坏仪器。

4. 长时间不使用电导率计时，应存放在防尘密封容器中。

5. 如发现电导率计有任何故障或异常情况，应及时联系售后服务。

六、常见问题及解决方法1. 电导率计显示异常或不稳定。

解决方法：检查电极是否清洁，是否插入正确；若清洁无效，可能需要更换电极。

BI-650工业在线电导率仪使用说明上海般特仪器有限公司1 I 综述简介感谢您选择般特仪器的BI-650工业在线电导率仪。

这本用户手册循序渐进地描述了仪表的各项功能与特征。

使用前，请仔细阅读。

环境条件 开箱前，确保仪表的工作环境符合以下条件： • 相对湿度小于80% • 环境温度介于5至50°C / 41至122°F • 无潜在电磁干扰，无腐蚀性气体存在 装箱清单 以下列表描述了仪表的随机组件。

打开包装后，请仔细检查物件是否缺损。

如有疑问，请立即联络销售商。

BI-650仪表IE-50MT 工业电导电极 电导标准液1413 µS/cm安装安全警告 • 仪表必须由专业人员按照安全操作规范进行安装与维护。

• 仪表的背面板具有连接DC 24V 电源的裸露端子，安装、维护或更换电导电极前必须切断外部电源。

• 一旦外部电源连接至仪表，切勿触摸连线端子，否则会导 致人身危险。

安装仪表1.1 在安装板预留一个91 × 91 mm （3.58 × 3.58 in.）的方孔。

1.2 拆下仪表二侧的金属固定条，将仪表推入方孔。

1.3 将金属固定条装回原位并向前推紧，适度拧紧螺钉直至 仪表完全固定在安装板。

安装电极2.1 取出包装盒内的电导电极，将密封带缠绕在电极螺纹端。

2.2 将电极插入安装位并顺时针旋转，拧紧电极以防液体泄漏。

可选安装位：箭头表示液体流动的方向。

91 mm 91 m m金属固定条I 2连接接线端子 名称 描述 1 --- 无定义2 EC (+) 电导率/ TDS 输入 (+)3 EC (−) 电导率/ TDS 输入 (−)4 --- 无定义5 TC (−) 温度输入 (−)6 TC (+) 温度输入(+) 7 485 (B) RS485输出 (B) 8 485 (A) RS485输出 (A)9 DC 24 (+) 直流24V (+)，线性电源输入#1 10 DC 24 (−) 直流24V (−)，线性电源输入#1 4至20 mA 输出 11 GND 接地12 DC 24 (+)直流24V (+)，线性电源输入#213 DC 24 (−) 直流24V (−)，线性电源输入#2 14 NC2 低点继电器常闭点 15NO2 低点继电器常开点 16 COM2 低点公共端 17 NC1 高点继电器常闭点 18 NO1 高点继电器常开点19 COM1 高点公共端 20 ---无定义仪表综述显示屏图标描述Calibration 表示仪表正在校准Setup 表示仪表正在设置选项或数值 ATC 表示自动温度补偿已启用 ALM1 表示测量值超上限 ALM2 表示测量值超下限按键按键功能 • 开关仪表• 按住键进入设置菜单 • 退出校准、设置并且返回测量 • 开始校准• 递增设定值或向上滚动选项列表 • 设置温度• 递减设定值或向下滚动选项列表• 切换电导率/ TDS 模式•确认校准或显示的选项1 1011 203 I设置菜单BI-650仪表内含一个简洁的设置菜单用于自定义功能选项以满足测量要求，下表描述了各菜单项的功能。
