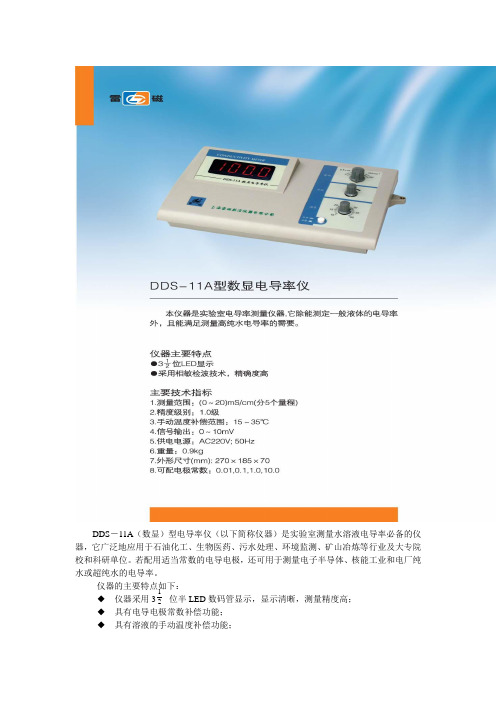

DDS －11A （数显）型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下： ◆ 仪器采用3 位半LED 数码管显示，显示清晰，测量精度高；
◆ 具有电导电极常数补偿功能；
◆ 具有溶液的手动温度补偿功能；
21
◆具有0～10mV讯号输出。
仪器的主要技术性能
1.测量范围：仪器的测量范围为(0~2×105μS/cm) ，仪器分成五档量程，各档量程间采用波段开关手动切换，见下表
注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000
μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×
105μS/cm
2. 电子单元基本误差：±1.0%(FS) ± l个字
3. 仪器的基本误差：±1.5%(FS)±1个字。
～1～
4. 温度补偿范围：（5-35）℃
5. 仪器正常工作条件：
（a）环境温度：(5~35)℃；
（b）相对湿度：不大于85％；
（c）供电电源：AC(220±22)V；(50±l)Hz；
（d）无显著的振动；
（e）除地球磁场外无外磁场干扰。
6. 外形尺寸1×b×h，mm：270×185×70
7．重量：0.9kg。
*DDS-11A型电导率仪说明书一、概述DDS-11A电导率仪是一种数字显示精密台式电导率仪。
仪器广泛适用于科研、生产、教学和环境保护等许多学科和领域。
用于测量各种液体介质电导率，当配以0.1、0.01规格常数的电导电极时，仪器可以测量高纯水电导率。
仪器主要设计特点：•高可靠性、高稳定性•先进的电路结构•输出测量讯号•高清晰度数码显示（字高20mm 31/2位）二、技术性能1、仪器使用条件供电电源：AC220V±10%V，50 Hz /60Hz为保证仪器测量值精确可靠，测量时请在下列环境条件下使用：环境温度0℃～40℃；空气相对湿度≤85%；无显著的振动、强磁场干扰。
2、主要技术参数测量范围 0～2×105(μS/cm)准确度±1% F*S仪器稳定性 0.5%温度补偿范围 15～35(℃)输出测量讯号 0～20(mV)仪器外形尺寸 270×180×60（mm）仪器重量：1.5（Kg）消耗功率：3（W）可配电极规格常数：0.01、0.1、1、10 四种三、使用和维护1、电导电极规格常数和电导池常数常用电导电极规格常数（J0）有四种：0.01、0.1、1和10。
其实际电导池常数（J实）允差为≤±20％。
即同一规格常数的电导电极，其实际电导池常数的存在范围为J实=（0.8～1.2）J0。
测量液体介质，选用何种规格的电导电极，应根据被测液介质电导率范围而定。
一般地，四种规格电导电极，适用电导率测量范围参照表1。
本仪器配套供应（标准套）电导电极（光亮、铂黑）各一支，其规格常数J0=1。
其它规格常数电极，用户根据需要另配。
2、仪器量程显示范围本仪器设有四档量程。
当选用规格常数J0=1电极测量时，其量程显示范围如表2。
注：量程1、2档，单位μS ；量程3、4档，单位mS 。
其关系：1μS=10-3mS=10-6S选用其他规格常数电极时，其量程显示范围如表3。
dds-11a电导率仪操作规程
《dds-11a电导率仪操作规程》
一、仪器介绍
dds-11a电导率仪是一种用于测量溶液电导率的仪器，可用于水质分析、工业生产和实验研究等领域。
它采用数字显示，操作简便，精确度高。
二、操作步骤
1. 打开电源开关，待仪器显示屏亮起。
2. 调节仪器的零位：在无任何电极插入时，按下"零位校正"按钮，待仪器显示零值后松开按钮。
3. 插入电极：将电极插入待测液体中，并轻轻晃动电极，使其与液体充分接触。
4. 读取测量值：待液体测量稳定后，可直接从仪器显示屏上读取电导率值。
三、注意事项
1. 使用前应检查仪器电极是否干净以及连接是否松动。
2. 使用时避免电极与金属接触，以防干扰测量结果。
3. 测量结束后应将电极清洗干净并放置在指定存放盒中。
四、维护保养
1. 定期对仪器进行校准和维护，确保准确度和稳定性。
2. 保持仪器干燥和清洁，并避免受潮或污染。
3. 仪器长时间不用时应存放在防尘、防潮的环境中。
通过遵守以上操作规程，可以保证dds-11a电导率仪的正常使用，并获得准确可靠的测量结果。
DDS-11A型电导仪使用说明书
一、测量范围：0~100000us
测量精度：1.5%
一、调零
仪表通电，水平放置时，指针在0刻度。
如不在0位，可拨动表上白色半月盘机械指示到0位。
二、校准
1、接通电源，红色“电源”灯亮
2、测量，校准开关拨到校准位置
3、常熟旋转扭定在“1.0”左右（由电极常用数而定）
4、调节“调正”旋钮使指针指向“1.0”位置。
四、测量
1、在电导池插座上插上电极（对准凹槽按下航空头）
2、选择好量程，如测水质在100us。
将红顶开关，白线对准10的3次方黑档。
3、拨下测量开关，把电极放入水中，即可读书。
五、注意事项
1、选择量程要稍大于测量值，小于测量值时。
指针会指向满度，请选在适当的中间位置读书。
2、选择黑档读数为黑色刻度值，红档读下面刻度值，表头读数要乘上量程所选的倍率。
如：在10的2次方黑档读到0.4us，则电导值为102 x0.4=40us/cm
3、电极要泡在纯水里备用，新的电极要搅动几下再读数。
4、电极不要接触浓硫酸，电极不可用布擦洗，只能用纯水冲洗。
5、本仪表标配“1.0”电极，也可配用0.01~10的电极
6、仪表使用环境保持干净，不可进水和严重腐蚀气体，不可有强电磁干扰在边上使用。
7、仪表供电220V±10%，不可用直流电或高压电。
DDS11A型电导率仪操作规程
1、仪器概况
1.1 基本技术指标
1.1.1测量范围: 0 -- 1×105 us/cm。
1.1.2仪器的基本误差：量程0~0.1μυ/cm≤2%外，其余均≤1.5%。
1.2制造商：上海第二分析仪器厂
2、适用范围：
适用于饮用水、蒸馏水、清洁河水、海水、纯水等电导率的测定。
3、操作规程：
3.1 未开电源开关前，调零。
3.2 将校正、测量开关K2扳在“校正”位置。
3.3 打开电源开关，并预热数分钟调节“调正”器使电表满度指示。
3.4当使用（1）~（8）量程来测量电导率低于300μυ/cm的液体时，选用“低周”，这时将K3扳向“低周”即可。
当使用（9）~（12）量程来测量电导率在300μυ/cm至105μυ/cm范围里的的液体时，则将K3扳向“高周”。
3.5 将量程选择开关K1扳到所需要的测量范围。
3.6 将电极插头插入电极插口内，旋紧插口上的紧固螺
丝，再将电极浸入待测溶液中。
3.7 接着校正，即将K2扳在“校正”，调节Rw3使指示正满度。
3.8 此后，将K2扳向测量测量，这时指示数乘以量程开关K1的倍率即为被测液的实际电导率。
3.9 将电极用蒸馏水冲洗干净，关闭电源。
4、注意事项
4.1 电极的引线不能潮湿；
4.2 高纯水被盛入容器后应迅速测量，否则电导率降低很快；
4.3 盛被测溶液的容器必须清洁，无离子沾污。
（完整版）DDS-11A型数显电导率仪操作规程电导率仪操作规程一、仪器正常使用条件：⑴环境温度：5～40℃⑵相对湿度：≤85%⑶除地磁场外，无其它强磁场干扰。
二、操作方法：1 接通仪器电源，让仪器预热约10分钟。
2 将电极侵入被测溶液，电极插头插入电极插座。
3 将“量程”（RANGES）开关板向“校正”（CAL）调节“常数”（CONST）使显示数与所使用电极的常数标称值一致。
4 将量程开关扳至合适的量程挡，待显示稳定后，仪器显示数值即为测量时温度下的电导率。
5 对高电导率测量可使用DJS-10电极，此时量程扩大10倍：即20ms/cm档可测至200ms/cm,2ms/cm档可测至20ms/cm,但显示数须乘以10.1防止湿气，腐蚀性气体进入仪器内部，电极插头，插座应保持干燥，电极使用完毕应清洗干净，用净布擦干后放好，盛放被测液的容器须干净，无离子污染。
电导仪使用说明书一、仪器特点1、仪器采用高性能集成电路组成性能稳定的正弦波发生器，因此显示稳定、漂移小；2、仪器采用了相敏检波器，抑制了由电极引线分布电容对测量的影响，因而本仪器不用电容补偿调节器，换档自动补偿并能测量低电导值；3、仪器信号源频率和量程同步切换，使用方便；4、仪器可在全量程范围内直读电导，只需校正一次电极常数，使用极为方便；5、仪器内装有热反馈电路和驱湿元件，仪器使用不受温度和湿度影响；6、仪器有温度补偿器，DDS-11C型对被测液能作标准温度系数百分之二，DDS-307型作百分之一至百分之四补偿。
二、主要技术性能1、测量范围：见（表三）2、精度等级：1级（→表四）3、电计精确度：≤F.S±1.0% 加减1个字；4、仪器的基本误差：≤F．S±1.5%；5、常数补偿器：≤F.S±1.0%；6、温度补偿器：≤F.S±1.0%；7、因电导因温度升高而增大，DDS-11C型2%（度），DDS-307型1-4%（度）8、仪器重复性：不超过基本误差的三分之一；9、仪器稳定性：3h内漂移量不超过基本误差的2/310、工作条件：⑴、环境温度：5℃～35℃；⑵、相对湿度：≤80%；⑶、供电电源：A C 220V±22V，Hz 50±1Hz三、仪器的使用1、将电源插头插入接地可靠的插座；2、将选择开关置于校正位置，开机预热10～15分钟；3、电导的测量：（1）仪器在全量程范围内测量，只须在第三量程或任用量程校正电极常数，有效读数最多为宜。
沪制：00000206号 产品标准编号：Q/SIEQ13地址：上海长宁区仙霞西路1119号 电话：021－52187492 传真：021－52170707 邮编：200335DDS-11A 型数显电导率仪Model DDS-11A Conductometer Instruction Manual上 海 雷磁新泾仪器有限责任公司目录概述DDS－11A（数显）型电导率仪（以下简称仪器）是实验室测量水溶液电导率必备的仪器，它广泛地应用于石油化工、生物医药、污水处理、环境监测、矿山冶炼等行业及大专院校和科研单位。
若配用适当常数的电导电极，还可用于测量电子半导体、核能工业和电厂纯水或超纯水的电导率。
仪器的主要特点如下：◆仪器采用3 位半LED数码管显示，显示清晰，测量精度高；◆具有电导电极常数补偿功能；◆具有溶液的手动温度补偿功能；◆具有0～10mV讯号输出。
仪器的主要技术性能1.测量范围：仪器的测量范围为(0~2×105μS/cm) ，仪器分成五档量程，各档量程间采用波段开关手动切换，见下表注：测量高电导率时，一般采用大常数的电导电极，当电导率≥10000μS/cm时，采用常数10的电导电极。
当选用常数为10的电导电极时，测量范围扩展为2×105μS/cm2. 电子单元基本误差：±1.0%(FS) ± l个字3. 仪器的基本误差：±1.5%(FS)±1个字。
～1～214. 温度补偿范围：（5-35）℃5. 仪器正常工作条件：（a）环境温度：(5~35)℃；（b）相对湿度：不大于85％；（c）供电电源：AC(220±22)V；(50±l)Hz；（d）无显著的振动；（e）除地球磁场外无外磁场干扰。
6. 外形尺寸1×b×h，mm：270×185×70 7．重量：0.9kg仪器结构仪器外型示意图如下图1 前面板示意图图2 后面板示意图～2～“量程”选择开关，可选择（2、20、200、2000及2x104）μS/cm五个测量量程档。
数字式DDS-11A电导率仪操作规程1、仪器型号：DDS-11A；仪器等级：1.5级。
一、主要技术性能2、测量范围：0~2×105μS/cm，精度：≤±1.5%（满量程），稳定性：≤±0.6%/3h。
3、适用电极：DJS-1（铂黑、光亮），DJS-10。
二、操作流程1、将电导率仪安放在平稳、整洁的工作台上，附近应无明显振源和强磁场，无腐蚀性气体。
2、通电前，请确保开关置在“关”档上，检查是否断路或漏电现象；3、检查电源电压，应在仪器规定使用范围220V±10%，接通电源开机预热15～30min。
4、调节温度补偿旋纽，使其指示的温度值与被测溶液温度相同。
5、“校准/测量”按纽按下至“校准”档，常数灯亮，调节常数旋纽，使仪器显示电导电极常数值与电极标识电导电极常数值一致（注：每个电极上均标识有电导电极常数值）。
6、“校准/测量”按纽处于“测量”档，测量灯亮，选择合适的量程档，将清洁的电极浸入被测溶液中，轻轻搅拌电极2～3下，使电极与溶液充分接触，此时仪器显示的电导率为该液体在标准温度（25℃）时的电导率值。
注：一般情况下，所指液体电导率是指该液体标准温度（25℃）时的电导率值，当液体温度不在25℃时其液体电导率会有一个变量，为了等效消除这个变量，仪器设置了温度补偿功能，仪器采用温度补偿时，所测液体电导率已换算为25℃时的电导率值。
当仪器不采用温度补偿时，应将温度旋纽调至25℃，所测电导率为该液体在其测量温度下的电导率。
7、当仪器显示为“1”时，是所测液体电导率超过了所在档位的测量值，需要调高测量档位或更换量程更大的电极。
8、测量完毕，关机，取下电极，对电极进行清洗、存放好，以备下次使用。
2015年1月10日。
