变电运行技术练兵理论考试试题

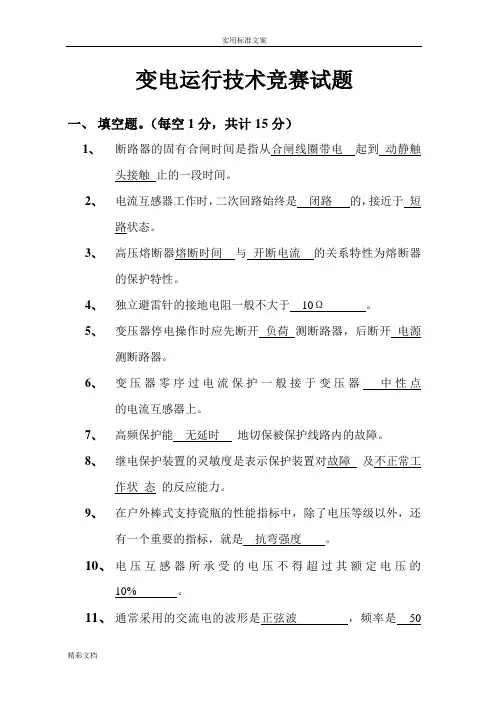

变电运行技术竞赛试题一、填空题。

（每空1分，共计15分）1、断路器的固有合闸时间是指从合闸线圈带电起到动静触头接触止的一段时间。

2、电流互感器工作时，二次回路始终是闭路的，接近于短路状态。

3、高压熔断器熔断时间与开断电流的关系特性为熔断器的保护特性。

4、独立避雷针的接地电阻一般不大于10Ω。

5、变压器停电操作时应先断开负荷测断路器，后断开电源测断路器。

6、变压器零序过电流保护一般接于变压器中性点的电流互感器上。

7、高频保护能无延时地切保被保护线路内的故障。

8、继电保护装置的灵敏度是表示保护装置对故障及不正常工作状态的反应能力。

9、在户外棒式支持瓷瓶的性能指标中，除了电压等级以外，还有一个重要的指标，就是抗弯强度。

10、电压互感器所承受的电压不得超过其额定电压的10% 。

11、通常采用的交流电的波形是正弦波，频率是5012、电力系统中电能的产生、输配，几乎全部采用三相制。

13、交流电路中的有功损耗不仅与电压和电流值有关，而且还与它们之间的夹角有关。

14、变压器在二次侧开路时，一次侧流过的电流是空载电流。

15、在夏季时，断路器的油位约指示在油标的3／4 位量；冬季时油位约指示在油标的1／4 位量。

16、少油断路器与多油断路器相比具有体积小、用油量少、遮断容量大的优点。

17、多油断路器的绝缘主要由绝缘油、套管、绝缘拉杆三部分组成。

18、装设隔离开关后，可以在设备检修时造成明显断开点，使检修设备与带电设备隔离。

19、消弧线圈是一个铁芯带有间隙的电感线圈。

20、调整消弧线圈的分接头，也就是调节线圈的匝数，通过改变电抗的大小，来调节消弧线圈的电感电流，补偿接地电容电流，达到消弧的目的。

21、电力系统的过电压有两种，一种是内部过电压，一种是外部过电压。

22、断路器只有在检修的情况下，才能进行慢分、慢合23、铜铝接头连接处出现电化锈蚀现象时，可采取铜铝过渡板、铜接触面搪锡或铝接触面涂导电膏措施防止。

24、电气设备的检修分为三种，即大修、小修、临时性检修。

变电运行考试题库(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--一、名词解释：1、一次设备：直接与生产电能和输配电有关的设备称为一次设备。

包括各种高压断路器、隔离开关、母线、电力电缆、电压互感器、电流互感器、电抗器、避雷器、消弧线圈、并联电容器及高压熔断器等。

2、二次设备：对一次设备进行监视、测量、操纵控制和保护作用的辅助设备。

如各种继电器、信号装置、测量仪表、录波记录装置以及遥测、遥信装置和各种控制电缆、小母线等。

3、高压断路器：又称高压开关，它不仅可以切断或闭合高压电路中的空载电流和负荷电流，而且当系统发生故障时，通过继电保护装置的作用，切断过负荷电流和短路电流。

它具有相当完善的灭弧结构和足够的断流能力。

4、负荷开关：负荷开关的构造秘隔离开关相似，只是加装了简单的灭弧装置。

它也是有一个明显的断开点，有一定的断流能力，可以带负荷操作，但不能直接断开短路电流，如果需要，要依靠与它串接的高压熔断器来实现。

5、电流互感器：又称仪用变流器，是一种将大电流变成小电流的仪器。

6、变压器：一种静止的电气设备，是用来将某一数值的交流电压变成频率相同的另一种或几种数值不同的交流电压的设备。

二、选择题１、两只额定电压相同的电阻，串联接在电路中，则阻值较大的电阻（ A ）。

Ａ、发热量较大Ｂ、发热量较小Ｃ、没有明显差别２、万用表的转换开关是实现（ A ）。

Ａ、各种测量种类及量程的开关Ｂ、万用表电流接通的开关Ｃ、接通被测物的测量开关３、绝缘棒平时应（ B ）。

Ａ、放置平稳Ｂ、使他们不与地面和墙壁接触，以防受潮变形Ｃ、放在墙角４、绝缘手套的测验周期是（ B ）。

Ａ、每年一次Ｂ、六个月一次Ｃ、五个月一次５、绝缘靴的试验周期是（ B ）。

Ａ、每年一次Ｂ、六个月一次Ｃ、三个月一次６、在值班期间需要移开或越过遮栏时（ C ）。

Ａ、必须有领导在场Ｂ、必须先停电Ｃ、必须有监护人在场７、值班人员巡视高压设备（ A ）。

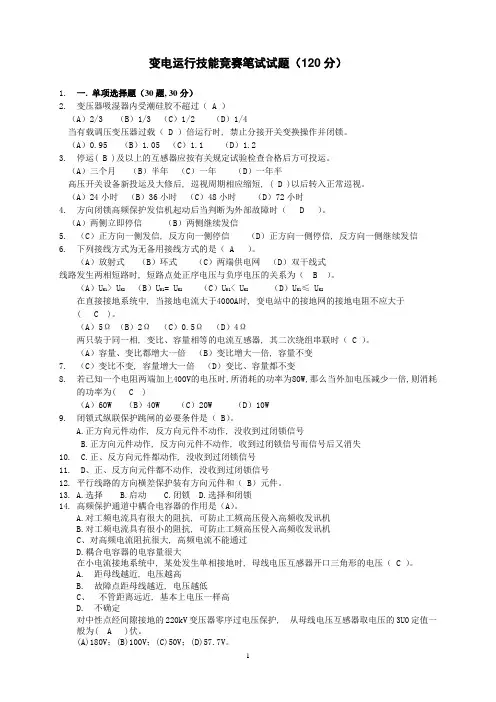

变电运行技能竞赛笔试试题（120分）1.一. 单项选择题（30题, 30分）2.变压器吸湿器内受潮硅胶不超过（ A ）（A）2/3 （B）1/3 （C）1/2 （D）1/4当有载调压变压器过载（ D ）倍运行时, 禁止分接开关变换操作并闭锁。

（A）0.95 （B）1.05 （C）1.1 （D）1.23.停运( B )及以上的互感器应按有关规定试验检查合格后方可投运。

（A）三个月（B）半年（C）一年（D）一年半高压开关设备新投运及大修后, 巡视周期相应缩短, ( D )以后转入正常巡视。

（A）24小时（B）36小时（C）48小时（D）72小时4.方向闭锁高频保护发信机起动后当判断为外部故障时（ D ）。

（A）两侧立即停信（B）两侧继续发信5.（C）正方向一侧发信, 反方向一侧停信（D）正方向一侧停信, 反方向一侧继续发信6.下列接线方式为无备用接线方式的是（ A ）。

（A）放射式（B）环式（C）两端供电网（D）双干线式线路发生两相短路时, 短路点处正序电压与负序电压的关系为（ B ）。

（A）U K1> U K2（B）U K1= U K2（C）U K1< U K2（D）U K1≤ U K2在直接接地系统中, 当接地电流大于4000A时, 变电站中的接地网的接地电阻不应大于( C )。

（A）5Ω（B）2Ω（C）0.5Ω（D）4Ω两只装于同一相, 变比、容量相等的电流互感器, 其二次绕组串联时（ C ）。

（A）容量、变比都增大一倍（B）变比增大一倍, 容量不变7.（C）变比不变, 容量增大一倍（D）变比、容量都不变8.若已知一个电阻两端加上400V的电压时,所消耗的功率为80W,那么当外加电压减少一倍,则消耗的功率为( C )（A）60W （B）40W （C）20W （D）10W9.闭锁式纵联保护跳闸的必要条件是（ B）。

A.正方向元件动作, 反方向元件不动作, 没收到过闭锁信号B.正方向元件动作, 反方向元件不动作, 收到过闭锁信号而信号后又消失10. C.正、反方向元件都动作, 没收到过闭锁信号11. D、正、反方向元件都不动作, 没收到过闭锁信号12.平行线路的方向横差保护装有方向元件和（ B）元件。

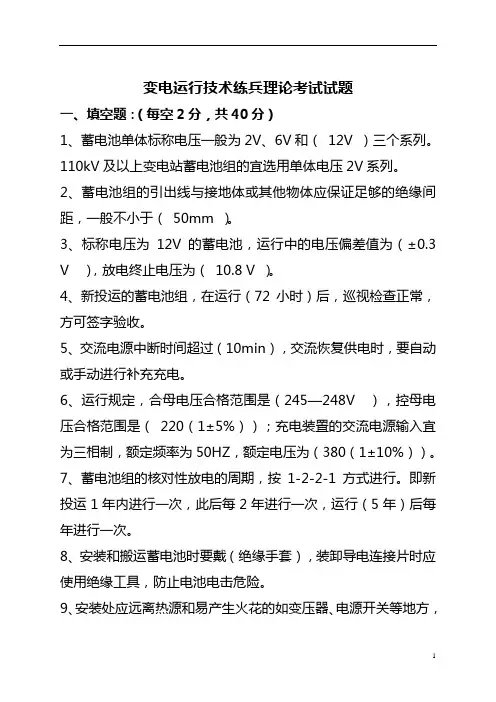

变电运行技术练兵理论考试试题一、填空题：（每空2分，共40分）1、蓄电池单体标称电压一般为2V、6V和（12V ）三个系列。

110kV及以上变电站蓄电池组的宜选用单体电压2V系列。

2、蓄电池组的引出线与接地体或其他物体应保证足够的绝缘间距，一般不小于（50mm ）。

3、标称电压为12V的蓄电池，运行中的电压偏差值为（±0.3 V ），放电终止电压为（10.8 V ）。

4、新投运的蓄电池组，在运行（72小时）后，巡视检查正常，方可签字验收。

5、交流电源中断时间超过（10min），交流恢复供电时，要自动或手动进行补充充电。

6、运行规定，合母电压合格范围是（245—248V ），控母电压合格范围是（220（1±5%））；充电装置的交流电源输入宜为三相制，额定频率为50HZ，额定电压为（380（1±10%））。

7、蓄电池组的核对性放电的周期，按1-2-2-1方式进行。

即新投运1年内进行一次，此后每2年进行一次，运行（5年）后每年进行一次。

8、安装和搬运蓄电池时要戴（绝缘手套），装卸导电连接片时应使用绝缘工具，防止电池电击危险。

9、安装处应远离热源和易产生火花的如变压器、电源开关等地方，安全距离应保持在（0.5米）以上。

10、进入蓄电池室前应首先进行（排气通风）。

11、温度对蓄电池的寿命影响较大，若在35℃及以上的持续温度下运行，预期寿命减少一半。

温度过低，充电时产生氢气使内压增高，电解液减少，电池寿命也将缩短。

故蓄电池柜或蓄电池室应安装空调，温度宜设置在（25℃）左右。

12、禁止对蓄电池进行过充或（过放）。

长期处于过充状态会使板栅腐蚀加速，活性物质松动，蓄电池容量失效。

放电末期要加强对蓄电池端电压的监视，任一只达到放电终止电压值，应终止放电随即进行补充充电。

13、维护测量蓄电池时，操作者面部不得正对蓄电池顶部，应保持一定（角度）或（距离）。

14、直流母线的绝缘状况应保持良好，对地绝缘电阻不小于（10M Ω）。

变电运行专业考试试题单位：开原供电分公司姓名：成绩：一：填空题（共20分，每空1分）1、在正常运行中，隔离开关发热的主要原因有（导电杆的拧紧部分松动）和（刀口合得不严）。

2、当线路发生单项接地、消弧线圈动作后，应记录（时间）、中性点（电压）和（电流）及三相（对地）电压，并应向当值调度员报告。

3、将电压互感器停电时，应先断开（二次侧），后断开（一次侧）。

4、室内母线涂相色漆后有利于（识别相位）和（散热），钢母线涂相色漆还可以（防止生锈）。

5、油断路器严重缺油时，应迅速断开（操作）电源，打开（保护跳闸）压板，悬挂（严禁拉闸）标示牌。

6、10KV线路的过流保护是（速断保护）的后备保护，过流保护的动作是按躲过（最大负荷电流）来整定的。

7、蓄电池组在全浮充运行方式运行时，稳压充电机的输出电流应包括（正常的直流负荷）电流和（蓄电池自放电）电流。

8、断路器固有合闸时间是指从（合闸线圈带电）起到（动静触头接触）止的一段时间。

二、判断题（共10分，每题1分）1、备用电源自动投入装置应动而未动作时，应立即将断路器强送一次( × )。

2、差动保护的优点是：能够迅速地并且有选择地切除保护范围内故障（√）。

3、直流系统发生负极接地时，其对地电压降低，而正极对地电压升高（√）。

4、在处理事故过程中，可以不填写倒闸操作票（√）。

5、电流互感器二次回路可以装设熔断器（×）。

6、为了使用户停电时间尽可能缩短，备用电源自动投入装置可以不带时限( × )。

7、在用试停的方法寻找直流回路接地点时，应将距离保护和高频保护停用（√）。

8、变压器油位下降时，应将档板式瓦斯继电器停用( × )。

9、用隔离开关不仅可以用来进行倒闸操作，还可以切断负荷电流(×)。

10、电抗器作用是抑制高次谐波，降低母线残压（×）。

三、选择题（共20分，每题2分）1、变压器瓦斯保护动作的原因是由于变压器（ A ）。

国家电网公司征集《变电运行技能竞赛笔试试题》《500kV变电运行笔试试题及标准答案（B卷）》一、填空题（20道题）1、发展特高压电网主要有三个目标：一是大容量、远距离从发电厂中心向负荷中心输送电能；二是超高压电网之间的强互联，形成坚强的互联电网；三是减少超高压输电的网损，提高电网的安全性。

2、特高压系统限制潜供电流主要采取的两种措施是：1）有高压并联电抗器的线路，在高压并联电抗器中性点加装小电抗器，对相间电容和相对地电容进行补偿；2）使用快速接地开关。

34、经设备运行管理单位考试合格、批准的本企业的检修人员，可进行 220kV及以下的电气设备由热备用至检修或由检修至热备用的监护操作，监护人应是同一单位的检修人员或设备运行人员。

5 审核并签发。

6、变电站、发电厂升压站发现有系统接地故障时，禁止进行接地网接地电阻的测量。

7、现场运行规程一次设备部分牵涉到运行人员操作的特殊部件、元件（例如主变的瓦斯、压力释放继电器等）应制订详细的运行注意事项。

8、新设备验收合格后，应办理交接手续。

新设备交接手续应以正式的交接记录为依据。

交接记录的内容包括交接的设备范围、工程完成情况、遗留问题及结论等。

9、变电站应每年制订安全管理目标，并上报主管部门。

10、对于500kV（330 kV）厂站、220kV枢纽厂站分闸时间分别大于50 ms、关设备，应尽快通过检修或技术改造提高其分闸速度。

11、对500kV线路及重要电源线，防雷保护角应不大于12、变压器全绝缘是指变压器绕组首端与尾端绝缘水平一样。

13、内部过电压是由于操作、事故或其他原因，引起电力系统的状态发生突然变化，出现一种稳态转变为另一种稳态的过程。

内部过电压可分为操作过电压和谐振过电压。

14、当电压互感器二次回路断线时，WXB－11第 1 页共 15 页国家电网公司征集《变电运行技能竞赛笔试试题》续运行而不会误动。

15、REB103型母线差动保护是在RADSS型母线保护基础上改进而成，其主要逻辑回路改由微处理器实现。

变电运行工考试真题及答案1、单选淮北供电公司变电工区<<设备主人管理制度>>规定：（）进行一次设备健康状况定级评定。

A、10天B、15天C、一个月D、一季度答案：C2、多选变压器调压的方式有（）A、强励B、进相运行C、有载调压D、无载调压答案：C,D3、多选变压器差动保护动作的原因有（）。

A、变压器及其套管引出线，各侧差动电流互感器以内的一次设备故障B、保护二次回路问题引起保护误动作C、差动电流互感器二次开路或短路D、变压器内部故障答案：A,B,C,D4、单选大电流接地系统中，任何一点发生单相接地时，零序电流等于通过故障点电流的（）倍。

A、2B、1．5C、1/3D、1/5答案：C5、多选自耦变压器具备（）等特点。

A、体积小；B、重量轻；C、损耗小；D、保护整定简单。

答案：A,B,C6、多选无人值守变电站应具备的规程有（）。

A、安全工作规程B、各级调度规程（根据调度关系）C、变电站现场运行规程答案：A,B,C7、单选输电线路的功率损耗与输电电流（）成正比，与线路电阻也成正比。

A、平方B、立方C、本身D、1/2大小答案：A8、单选关于变压器瓦斯保护，下列错误的是：（）A、0.8MVA及以上油浸式变压器应装设瓦斯保护B、变压器的有载调压装置无需另外装设瓦斯保护C、当本体内故障产生轻微瓦斯或油面下降时，瓦斯保护应动作于信号D、当产生大量瓦斯时，应动作于断开变压器各侧断路器答案：B9、单选支路空气小开关熔丝熔断，更换熔丝不允许增大熔丝规格，更不允许用（）代替。

A、铁丝B、铜丝C、铝丝D、钢丝答案：B10、单选断路器SF6气室严重漏气，发出操作闭锁信号，应（）A、申请立即停电处理B、汇报调度加强监视C、拉开操作电源答案：A11、单选绝缘材料的电阻一般在（）欧姆以上的材料。

A、108B、109C、107D、104答案：B12、单选用于变电站的系统配置文件为（）.A.SCDB.ICDC.CIDD.SSD答案：A13、多选调令中的口头指令适用于（）。

变电运行试题及答案（A卷）一、填空题（10空，每空1分）1.电气设备的绝缘水平是指该电气设备能承受的试验电压值。

2.直流系统发生负极接地时，其负极对地电压降低，而正极对地电压升高。

3.真空断路器熄灭时间短，当电流过零时电弧即熄灭。

4.变电运行班组每周开展一次安全活动。

5.工作现场布置的安全措施是否完善是工作许可人的安全责任。

6.无功功率按照分层分区的控制原则，力求就地平衡，避免无功功率的长距离输送。

7.倒闸操作由两人执行，先由监护人按操作项目内容高声唱票，操作人手指被操作设备及操作方向高声复诵。

8.更换吸湿器硅胶时应将重瓦斯保护改投发信。

二、选择题（25题，每题1分）1.在送电线路负荷不变时，当首端电压调高时，其电流是（B）。

（A）增大（B）减小（C）不变（D）不一定2.负载取星形连接还是三角形连接，是根据（D）而定。

（A）电源的接法（B）电源的额定电压（C）负载所需电流大小（D）电源电压的大小，负载额定电压大小3.RLC串联正弦电路，已知U R=2U L=3U C=6V，则端电压U=（B）。

（A）6V（B）37（C）7V（D）354.RL串联电路的功率因数cosφ＝0.8，Q L＝3kvar，则视在功率S＝（C）。

（A）3kVA（B）4kVA（C）5kVA（D）2kVA5.两只电容C1=10mF，C2=20mF并联后的电容量为（A）。

（A）30mF（B）20/3mF（C）10mF（D）20mF6.灯光监视的断路器控制和信号回路，红灯亮表示（C）。

（A）断路器在跳闸状态，并表示其跳闸回路完好（B）断路器在合闸状态，并表示其合闸回路完好（C）断路器在合闸状态，并表示其跳闸回路完好（D）断路器在跳闸状态，并表示其合闸回路完好7.不能保护主变低压绕组故障的保护为（B）。

（A）纵差（B）零差（C）瓦斯（D）复合过流8.短接电流互感器二次回路的操作顺序是（A）。

（A）地－C相－B相－A相（B）A相－B相－C相－地（C）A相－地－B相－C相（D）没有规定的9.关于等效变换说法正确的是（A）（A）等效变换只保证变换的外电路的各电压、电流不变（B）等效变换是说互换的电路部分一样（C）等效变换对变换电路内部等效（D）等效变换只对直流电路成立。

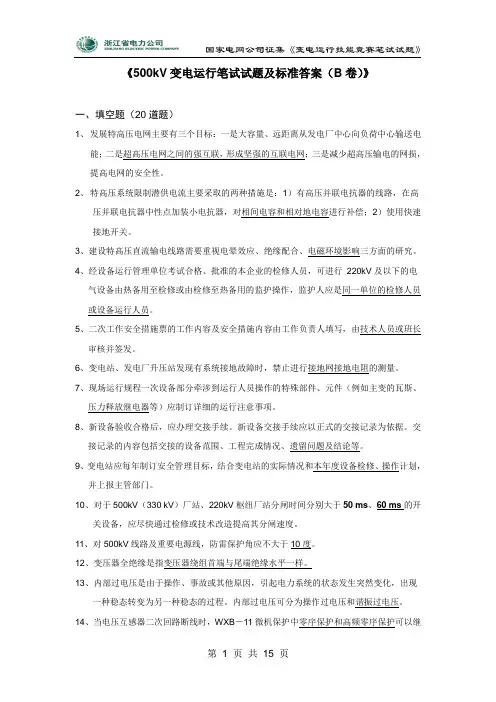

《500kV变电运行笔试试题及标准答案（B卷）》一、填空题（20道题）1、发展特高压电网主要有三个目标：一是大容量、远距离从发电厂中心向负荷中心输送电能；二是超高压电网之间的强互联，形成坚强的互联电网；三是减少超高压输电的网损，提高电网的安全性。

2、特高压系统限制潜供电流主要采取的两种措施是：1）有高压并联电抗器的线路，在高压并联电抗器中性点加装小电抗器，对相间电容和相对地电容进行补偿；2）使用快速接地开关。

3、建设特高压直流输电线路需要重视电晕效应、绝缘配合、电磁环境影响三方面的研究。

4、经设备运行管理单位考试合格、批准的本企业的检修人员，可进行220kV及以下的电气设备由热备用至检修或由检修至热备用的监护操作，监护人应是同一单位的检修人员或设备运行人员。

5、二次工作安全措施票的工作内容及安全措施内容由工作负责人填写，由技术人员或班长审核并签发。

6、变电站、发电厂升压站发现有系统接地故障时，禁止进行接地网接地电阻的测量。

7、现场运行规程一次设备部分牵涉到运行人员操作的特殊部件、元件（例如主变的瓦斯、压力释放继电器等）应制订详细的运行注意事项。

8、新设备验收合格后，应办理交接手续。

新设备交接手续应以正式的交接记录为依据。

交接记录的内容包括交接的设备范围、工程完成情况、遗留问题及结论等。

9、变电站应每年制订安全管理目标，结合变电站的实际情况和本年度设备检修、操作计划，并上报主管部门。

10、对于500kV（330 kV）厂站、220kV枢纽厂站分闸时间分别大于50 ms、60 ms的开关设备，应尽快通过检修或技术改造提高其分闸速度。

11、对500kV线路及重要电源线，防雷保护角应不大于10度。

12、变压器全绝缘是指变压器绕组首端与尾端绝缘水平一样。

13、内部过电压是由于操作、事故或其他原因，引起电力系统的状态发生突然变化，出现一种稳态转变为另一种稳态的过程。

内部过电压可分为操作过电压和谐振过电压。

14、当电压互感器二次回路断线时，WXB－11微机保护中零序保护和高频零序保护可以继续运行而不会误动。

变电运行人员提素试题如下：1.简述值班员接班后，一天的值班工作内容。

2.画出所在变电所的电气主接线图。

3.主变、CT、PT、六氟化硫断路器、隔离开关、避雷器的主要巡视项目. SF6断路器的正常巡视检查项目有哪些(1) 断路器各部分及管道无异声（漏气声、振动声）及异味，管道夹头正常；(2) 引线连接部位无过热，引线弛度适中；(3) 套管无脏污，无裂痕，无放电声和电晕；(4) 检查压力表密度继电器指示正常并记录压力值（各开关的正常及报警压力值参见设备技术参数表），与以前的数据对比没有太大区别；(5) 接地完好；(6) 断路器分、合位置指示正确，并和当时实际运行工况相符；(7) 壳体及操作机构完整，不锈蚀，弹簧储能位置正常；(8) 断路器各电源及重合闸指示灯是否正确。

避雷器巡视检查项目有：（1）检查瓷质部分是否有破损、裂纹及放电现象。

（2）检查放电记录器是否动作。

（3）检查引线接头是否牢固。

（4）检查避雷器内部是否有异常音响。

变压器在运行中巡视检查项目(1)检查油枕内和充油套管内的油位是否正常：(2)检查变压器上层油温是否超过允许范围。

(3)检查变压器运行声音是否正常。

(4)检查管外部是否清洁，有无破损裂纹，放电痕迹等异常现象。

(5)引线是否过松过紧，接头接触是否良好，测温腊片无熔化。

(6)呼吸器是否畅通，硅胶是否吸潮至饱和状态。

(7)变压器辅助设备有无渗漏油，外壳是否清洁。

(8)外壳接地线是否良好。

(9)防爆膜是否良好。

(10)天气变化应特巡。

(11)根据变压器的构造特点应增加检查巡视项目.电流互感器巡视检查项目1.各部件接点无松动现象。

2.有无异昧、异常声音。

3.二次侧无开路现象，接地良好。

4.瓷件部分清洁完整无损伤和放电现象。

5.充油互感器油面正常无渗漏油现象。

6.定期清扫保持清洁。

7.定期进行预防性试验．电压互感器巡视检查项目1.电压互感器运行声音是否正常。

2.充油电压互感器外观清洁，油量充足，无渗漏油现象。

变电运行考试题及答案一、单项选择题（每题2分，共20分）1. 变电所的一次设备主要包括哪些？A. 变压器、断路器、隔离开关B. 变压器、断路器、继电保护装置C. 变压器、隔离开关、避雷器D. 断路器、隔离开关、继电保护装置答案：A2. 变电所的二次设备主要是指什么？A. 测量仪表B. 控制、信号和继电保护装置C. 操作电源D. 所有非一次设备答案：B3. 变压器的额定电压是指什么？A. 变压器的最大允许电压B. 变压器的空载电压C. 变压器的额定输出电压D. 变压器的额定输入电压答案：C4. 隔离开关的主要作用是什么？A. 接通和断开电路B. 保护电路C. 限制短路电流D. 测量电路参数答案：A5. 避雷器的主要功能是什么？A. 限制电压B. 保护设备免受雷击C. 测量电流D. 接通和断开电路答案：B6. 变电所的接地系统的主要目的是什么？A. 提供稳定的电压B. 保护设备和人员安全C. 测量电流D. 限制短路电流答案：B7. 变电所的无功补偿装置的主要作用是什么？A. 提高电压B. 降低电流C. 减少无功功率D. 增加有功功率答案：C8. 变电所的继电保护装置的主要功能是什么？A. 测量电压和电流B. 控制设备操作C. 保护设备免受故障影响D. 提供操作信号答案：C9. 变电所的自动化系统的主要目的是什么？A. 提高设备的工作效率B. 减少人工操作C. 实现设备的远程控制D. 所有以上选项答案：D10. 变电所的设备巡视的主要内容包括哪些？A. 设备外观检查B. 设备温度检查C. 设备声音检查D. 所有以上选项答案：D二、多项选择题（每题3分，共15分）1. 变电所的一次设备包括以下哪些？A. 变压器B. 断路器C. 隔离开关D. 继电保护装置答案：ABC2. 变电所的二次设备包括以下哪些？A. 测量仪表B. 控制装置C. 继电保护装置D. 操作电源答案：ABCD3. 变电所的接地系统的主要作用包括以下哪些？A. 防止设备过电压B. 保护设备和人员安全C. 减少设备故障D. 提高设备的工作效率答案：ABC4. 变电所的无功补偿装置可以带来以下哪些好处？A. 提高电压B. 减少无功功率C. 降低线路损耗D. 增加有功功率答案：ABC5. 变电所的自动化系统可以实现以下哪些功能？A. 设备的远程控制B. 自动故障检测C. 自动故障隔离D. 设备状态监测答案：ABCD三、判断题（每题2分，共10分）1. 变电所的一次设备和二次设备之间没有直接的电气联系。

国家电网公司征集《变电运行技能竞赛笔试试题》《500kV变电运行笔试试题及标准答案（A卷）》一、填空题（20道题）1、交流特高压电网指的是10001000 千伏线路的自然功率为5180兆瓦。

2、特高压系统中低压无功补偿设备一般安装在特高压变压器的第三侧绕组，分为容性补偿设备和感性补偿设备。

3、特高压直流输电系统的损耗主要包括换流站的损耗和直流线路的损耗。

4、对遥控操作的GIS设备验电可以进行间接验电，则应同时检查隔离开关（刀闸）的状态指示、遥测、遥信信号及带电显示装置的指示进行间接验电，且至少应有两个及以上指示已同时发生对应变化。

5 久性隔离挡板（护网）。

6、在继电保护装置、安全自动装置及自动化监控系统屏（柜）上或附近进行打眼等振动较大的工作时，应采取防止运行中设备误动作的措施，必要时向调度申请，经值班调度员或运行值班负责人同意，将保护暂时停用。

7、现场运行规程的制订与编写应根据上级单位颁发的规程、制度、反事故措施、继电保护自动装置整定书、图纸和设备厂商说明书，经履行审核和批准程序后执行。

8 工作人员必须填写工作记录。

工作结束后，由运行人员将新设备恢复到工作前的冷备用状态。

9、工作票包括变电站第一种工作票、第二种工作票、电力电缆第一种工作票、电力电缆第二种工作票、带电作业工作票、事故应急抢修单。

10、500kV变压器的出厂试验要求分别在油泵全部停止和全部开启时(除备用油泵)进行局部放电试验。

11、500kV金属氧化物避雷器应3－5年进行一次停电试验。

12、电磁环网是指不同电压等级运行的线路，通过变压器电磁回路的连接而构成的环路。

13 低。

第 1 页共 16 页国家电网公司征集《变电运行技能竞赛笔试试题》14 计算机系统、电源部分。

15、3/2断路器接线方式中重合闸装置、分相操作继电器箱、失灵保护等按断路器为单元装设。

16、ABB主变低压侧中性点电压偏移保护（RAEDK）用于反应主变低压侧绕组及引线单相故障，保护动作于延时告警。

2023年变配电技术比武理论考试试题1、交流电循环变化一周所需的时间称为周期，用符号（）表示。

A、RB、CC、T(正确答案)D、L2、把交流电和直流电分别通入阻值相等的两个电阻，如果在相同的时间内电阻产生的热量相等，我们把直流电的大小定义为交流电的（）。

A、瞬时值B、最大值C、有效值(正确答案)D、峰值3、在供电线路中，分别采用（）三种颜色表示A、红、绿、黄B、黄、绿、红(正确答案)C、绿、黄、红D、绿、红、黄4、测量绝缘电阻前，检查兆欧表能否正常工作。

将兆欧表水平放置，慢慢空摇兆欧表手柄，使L和 E两接线柱瞬间短路轻摇，指针应迅速指向（）位。

A、“∞”B、“ 0”(正确答案)C、中间位置D、任何位置5、触电事故每年都有发生，特别是（）发生的触电事故占全年的80％。

A、3—4月B、5—8月C、8—9月D、6—9月(正确答案)6、户外变电装置围墙的高度一般不应低于（）。

A、1mB、1.5 mC、2 mD、2.5 m(正确答案)7、电缆在室内敷设时，应尽量明敷。

电缆穿墙或穿楼板时应穿管，管内径不应小于电缆外径的（）。

A、1倍B、1.5倍(正确答案)C、2倍D、2.5倍8、高压接户线的对地距离不应小于（）。

A、2mB、2.5mC、3 mD、4 m(正确答案)9、电压互感器在运行中二次侧不允许（）。

A、断路C、通路D、短路(正确答案)10、电流互感器运行中，即使由于某种原因要拆除二次侧电流表、电能表、继电器时，也必须先将二次侧（），然后再进行拆除。

A、短接(正确答案)B、开路C、断路D、拆除11、低压架空线路三相导线排列的顺序：面对负荷侧从左至右，10ｋV线路为（）。

A、 L1、 L2、 L3(正确答案)B、L2、 L3、 L1C、L3、 L1、 L2D、没有要求12、低压架空线路一般铁横担所用的角钢规格不宜小于（）铁横担应镀锌，以防生锈。

A、40mm× 40mm× 4mmB、50mm× 50mm× 5mm(正确答案)C、60mm× 60mm× 6mmD、没有严格的要求13、接户线不应跨过建筑物，如必须跨越时，对建筑物最小垂直距离不小于（）。

变电运行技术试题及答案一、单项选择题（每题2分，共20分）1. 变电站的运行电压等级通常不包括以下哪一项？A. 10kVB. 35kVC. 110kVD. 220kV答案：A2. 变压器的额定容量是指在额定条件下，变压器能够输出的最大功率，单位为：A. 千瓦B. 兆瓦C. 千瓦时D. 兆瓦时答案：B3. 变电站中，用于测量电压的设备是：A. 电流互感器B. 电压互感器C. 断路器D. 隔离开关答案：B4. 变电站中，用于隔离电源和负载的设备是：A. 断路器B. 隔离开关C. 接地开关D. 熔断器答案：B5. 变电站中，用于保护电气设备的继电保护装置，其主要作用是：A. 测量B. 控制C. 保护D. 调节答案：C6. 变电站中，用于限制短路电流的设备是：A. 断路器B. 熔断器C. 限流电抗器D. 避雷器答案：C7. 变电站中，用于测量电流的设备是：A. 电流互感器B. 电压互感器C. 断路器D. 隔离开关答案：A8. 变电站中，用于限制过电压的设备是：A. 断路器B. 避雷器C. 接地开关D. 隔离开关答案：B9. 变电站中，用于接地保护的设备是：A. 断路器B. 接地开关C. 隔离开关D. 熔断器答案：B10. 变电站中，用于控制和保护电气设备的自动化系统是：A. SCADA系统B. PLC系统C. DCS系统D. HMI系统答案：A二、多项选择题（每题3分，共15分）1. 变电站中，以下哪些设备属于一次设备？A. 断路器B. 隔离开关C. 电流互感器D. 继电保护装置答案：ABC2. 变电站中，以下哪些设备属于二次设备？A. 断路器B. 隔离开关C. 继电保护装置D. 测量仪表答案：CD3. 变电站中，以下哪些设备用于测量？A. 电流互感器B. 电压互感器C. 断路器D. 测量仪表答案：ABD4. 变电站中，以下哪些设备用于保护？A. 断路器B. 避雷器C. 熔断器D. 继电保护装置答案：BCD5. 变电站中，以下哪些设备用于控制？A. 断路器B. 隔离开关C. 继电保护装置D. 操作机构答案：ABD三、判断题（每题2分，共10分）1. 变电站的一次设备是指直接参与电能生产、输送和分配的设备。

金昌市职工职业技能大赛“新能源变电运行”理论竞赛题库一、单选题1.在室外构架上工作，则应在工作地点邻近带电部分的横梁上，悬挂( )的标示牌。

A “止步，高压危险！”B “在此工作！”C “从此上下！”答案：A2. ( )单人进入六氟化硫配电装臵室进行巡视，不准一人进入从事检修工作。

A 允许B 不准C 尽量避免答案：C3. 在电气设备上工作，保证安全的技术措施有停电、验电、( )、悬挂标示牌和装设遮拦(围栏)A 工作票 B 接地 C 监护答案：B4.高压室的钥匙至少应有( )，由运行人员负责保管，按值移交。

A 三把B 四把C 五把答案：A5.检修人员进行操作的接、发令程序及安全要求应由设备运行管理单位( )审定，并报相关部门和调度机构备案。

A 调度员 B 总工程师 C 许可人答案：B6.当验明设备确已无电压后，应立即将检修设备接地并三相短路。

( )及电容器接地前应逐相充分放电。

A 电抗器 B 电缆 C 避雷器答案：B7.二次回路通电或耐压试验前，应通知( )和有关人员。

A 调度人员 B 运行人员 C 工作票签发人答案：B8.非运行人员测量时，在( )回路上使用钳形电流表的测量工作，应填用变电站(发电厂)第二种工作票。

A 高压 B 低压 C 一次 D 二次答案：A9.在自动化监控系统及其二次回路上检修及试验工作，可以不停用高压设备或不需做安全措施，应填用( )工作票。

A 第一种 B 第二种 C 带电作业答案：B10. 在一个电气连接部分同时有检修和试验时，可填用( )工作票，但在试验前应得到检修工作负责人的许可。

A 一张 B 两张 C 多张答案：A11. 在工作地点设臵( )的标B “在此工作！”C “从此进出！” A “止步，高压危险！”答案：B12.在室外高压设备上工作，应在工作地点四周装设围栏，其出入口要围至( )，并设有“从此进出”的标识牌A 安全区域 B 临近道路旁边 C 整个工作区域答案：B13.六氟化硫配电装臵发生大量泄漏等紧急情况，经过充分的自然排风或强制排风后，并用检漏仪测量检测六氟化硫气体合格，用仪器检测含氧量(不低于18%)合格后，人员才准进入。

变电运行岗位理论考试试卷（220kV）姓名：得分一.填空题(每题1分，共30分)1、经企业领导批准允许单独巡视高压设备的人员，巡视高压设备时，不得进行其他工作，不得___移开___或___越过遮栏____。

2、变电站的调压措施主要有采用无功补偿装置和调节变压器分接头两种形式。

3、变电站设备缺陷分为：_一般缺陷_,___重大缺陷_,_____紧急缺陷____.4、集控中心调度命令因采用三重命名，既变电站名称及设备名称、编号.5、在变电站调节母线电压，优先投切电容器组,电压无法满足要求，再调节变压器分接头..6、电气设备转入热备用前，，继电保护必须按规定投入。

7、操作票实行“三审”制度：操作票填写人自审、监护人初审、值班负责人复审。

8、断路器控制电源必须待其回路有关隔离开关全部操作完毕后才退出。

以防止误操作时失去保护电源。

9、隔离开关操作前，必须投入相应控制电源。

一次设备不允许无保护运行。

倒母线前应将母联断路器设置为死开关。

运行设备倒母线操作时，母线隔离开关必须按“先合后拉”的原则进行。

10、仅进行热备用间隔设备的倒母线操作时，应先将该间隔操作到冷备用状态，然后再操作到另一组母线热备用状态。

这样的操作不应将设置为死开关。

11、母线断路器间隔停电，应按照断开母联断路器、拉开停电母线侧隔离开关、拉开运行母线侧隔离开关进行操作。

12、基建中未经启动的变电一、二次设备操作，若不涉及运用中设备由自行完成；若涉及运用中电气设备则由变电站和施工单位共同管理，施工单位派人操作、运行人员监护，并做好记录；13、在带电设备周围严禁使用钢卷尺、皮尺和线尺 (夹有金属丝者) 进行测量工作。

二、单项选择题(每题1分,共15题，共15分)1、对新投运的线路需对线路冲击( A )次，冲击期间应投入全部继电保护，但必须停用重合闸；对电缆线路不作冲击试验。

(A) 3 (B) 2 (C) 52、电力系统电流互感器的二次侧额定电流均(C)A。

变电运行考试题答：1、套管不脏污、无破损、裂痕及闪络放电现象2、连接部分无过热现象3、压力指示在规定数值范围内4、内部无异常（漏气声、振动声）及异臭味5、壳体及操作机构完整，不锈蚀，各类配套及阀门有无破损、锈蚀开闭位置是否正确，管道的绝缘支持是否良好6、开关分合位置指示正确，与当时运行情况相符8当发现电容器有哪些情况之一时，应立即将电容器停运进行拆除或更换1、电容器外壳膨胀或漏油2、套管破裂或闪络放电3、电容器内部有异声4、外壳温度超过55度，示温片脱落5、密集型电容器的油温超过65度或压力释放动作9正常运行时，控制电源熔丝熔断有哪些后果答：本线红绿灯熄灭，保护失去电源，重合闸失去电源，KK开关失效，本线处于无法控制，无法被保护的状态，若线路正运行，应立即设法恢复控制电源。

10电力电缆的外观检查内容有哪些答：1、检查电缆头是否有油胶渗出2、电缆头是否有发热变色、放电、烧熔等现象3、电缆头外皮是否完整，有无破损腐蚀，外皮接地是否良好11判断导线接头发热的方法有几种答：1、变色漆；2、试温蜡片；3、半导体点温计；4、红外线测量法；5、在雨雪天观察接头有无发热。

12在交接班中发生事故时应怎样处理答：交接班不允许在倒闸操作和事故处理时进行，交接班中发生事故，要停止交接。

由交班人员负责处理，处理后方可继续交接班。

距交接班时间2小时内的计划操作，交接班人员要做好操作票等准备工作。

13断路器送电操作后应检查哪些项目答：断路器送电操作后应进行以下检查：（1）绿灯应熄灭，红灯应亮。

（2）操作机构的分合指示器应在合闸位置。

（3）电流表应有指示。

（4）电磁式操作机构的断路器合闸后，直流电流表的指示应返回。

（5）给母线充电后，母线电压表的指示应正确。

（6）合上变压器电源侧断路器后，变压器的音响应正常。

（7）检查重合闸氖光灯应亮。

14瓦斯保护可以保护何种故障答：（1）变压器内部的多相短路。

（2）匝间短路，绕组与铁芯或与外壳短路。

变电运行技术竞赛模拟题一选择题（每题0.5份，共计30份）I. 交流电流表或电压表指示的数值是（B ）A、平均值B、有效值C、最大值D、最小值2.. 在电阻、电感、电容组成的电路中，不消耗电能的元件是（ A ）A、电感、电容B、电阻、电感C、电容、电阻D、电阻3. 调整单电源三绕组变压器高压侧分接开关可以调节（ B ）电压A、三侧B、中、低压侧C、低压侧D、高压侧4. 线圈中感应电动势的大小与（C ）A、线圈中磁通的大小成正比B、线圈中磁通的变化量成正比C、线圈中磁通的变化率成正比，还与线圈的匝数成正比D、线圈中磁通的大小成正比5. 交流电力的功率因数是指（B ）A、无功功率与有功功率之比B、有功功率与视在功率之比C、无功功率与视在功率之比D、有功功率与无功功率之比6.. 变压器的油枕容积应保证变压器在环境温度（ C ）停用时，油枕中要经常有油存在A、-10CB、-20 CC、-30CD、0C7.. 对称三相电源星形连接时，线电流等于（ A ）A、相电流B、相电流的"3C、额定容量除以额定电压D、2倍相电8. （一次变组）在大电流接地系统中，故障电流中含有零序分量的故障类型是（ C ）A、两相短路B、三相短路C、两相短路接地D、三相短路接地8. （二次变组）在中性点不接地电力系统中，当发生一点接地后，其三相间线电压（ B ）A、均升高V3倍B、均不变C、一个不变两个升高D、两个低一个升高9. 由直接雷击或雷电感应而引起的过电压叫做（ A ）过电压A、大气B、操作C、谐振D、工频10. 电压互感器二次负载增大时，二次电压（C ）A、变大B 、变小C 、基本不变 D 、不一定II. Y/△ -11型的变压器，差动保护的CT二次侧的连接方法是：（A ）A、变压器Y、△侧的CT二次侧分别接成△、Y形B、变压器Y、△侧的CT二次侧分别接成Y、△形C、变压器Y、△侧的CT二次侧均接成△形D、变压器Y、△侧的CT二次侧均接成Y形表计为零或指示错误，保护拒动，开路点产生火花，（A ）12.电流互感器二次开路时，其主要现象和后果是:A、铁芯发热及铁芯有嗡嗡声响B、一次线圈发热C、二次回路接地D、上述现象都有13. 瓷绝缘子表面做成波纹形，主要作用是（ A ）A、增加电弧爬距B、提高耐压强度C、防止尘埃落在瓷绝缘上D、加大绝缘子的抗弯强度14. （一次变组）220KV线路保护停电检修，在检修工作开始前该线路（ C ）保护必须退出。

变电运行试题一、选择题1. 变电站是电力系统的（）。

A. 发电部分B. 输电部分C. 配电部分D. 供电部分2. 变电站的主要功能是（）。

A. 发电B. 送电C. 平衡电力负荷D. 变换电压3. 变电站的主要设备包括（）。

A. 发电机B. 变压器C. 输电线路D. 配电盘4. 以下哪个是变电站的主要组成部分（）。

A. 输电线路B. 环网柜C. 电能计量装置D. 电动机5. 变电站输电线路通常采用的导线材料是（）。

A. 铜B. 铝C. 钢D. 铁6. 高压变电站通常采用的电压等级是（）。

A. 10kVB. 110kVC. 220kVD. 500kV7. 具有自动设备、远动、自动故障抢修、系统保护、通信等功能的变电站是（）。

A. 联网变电站B. 架空变电站C. 隔离变电站D. 微型变电站8. 变电站的操作人员应具备（）等相关专业知识。

A. 电力工程B. 机械工程C. 电子工程D. 土木工程9. 变电站的运行安全主要包括（）。

A. 电气安全B. 机械安全C. 火灾安全D. 泄露安全10. 变电站的运行管理负责人应具备（）等相关专业知识。

A. 电气工程B. 管理学C. 安全工程D. 运营管理二、判断题判断以下说法是否正确，正确的在空格内打“√”，错误的在空格内打“×”。

1. 变电站主要包括输电线路、变压器和配电盘。

（）2. 变电站输电线路常用的导线材料是铜。

（）3. 在变电站中，220kV是常用的高压等级。

（）4. 变电站的运行安全包括电气安全、机械安全和火灾安全。

（）5. 变电站的运行管理负责人主要需要具备管理学和运营管理知识。

（）三、简答题1. 请简要介绍变电站的主要功能。

(不超过50字)2. 请简述高压变电站通常采用的电压等级。

(不超过50字)3. 变电站的运行安全主要包括哪几个方面？(不超过50字)四、问答题1. 请描述变电站的主要组成部分，并简要介绍各部分的功能。

(不少于100字)2. 变电站的操作人员需要具备哪些专业知识和技能？(不少于100字)五、综合题请结合实际情况，从设计、建设、运行等角度，谈谈如何确保变电站的运行安全和稳定性。
