室外排水管道灌水、通球试验

排水管道灌水试验记录试验目的：测试排水管道的密封性和流量能力，确保正常使用和运行。

试验时间：2024年3月15日试验设备：1.水泵：型号XYZ-100，流量范围10-100立方米/小时。

2.测量仪器：流量计、压力计、温度计、计时器等。

3.管道：采用PVC管道，直径150毫米，长度50米。

试验步骤：1.检查排水管道安装情况，确保连接完好，无松动和渗漏现象。

检查并记录每个连接点的紧固情况。

2.进行预先灌水试验，首先关闭所有排水口，然后使用水泵将水注入排水管道。

当压力达到0.05兆帕时，记录此时的流量和时间。

流量应在10-100立方米/小时之间。

3.打开第一个排水口，记录流量和时间。

逐渐打开其他排水口，记录每个排水口的流量和时间。

4.关闭所有排水口，继续灌水至10兆帕压力。

记录此时的流量和时间。

5.在灌水的过程中，观察排水管道是否有渗漏现象。

如果发现有漏水情况，及时记录并修复，然后重新进行试验。

6.根据试验数据计算排水管道的流量能力和密封性。

使用流量计读取每个排水口的流量，并结合管道长度和直径计算单位长度的流量。

根据试验结果评估管道的密封情况。

试验结果：预先灌水试验结果如下：流量：60立方米/小时时间：30分钟逐个排水口灌水试验结果如下：排水口1：流量：30立方米/小时时间：10分钟排水口2：流量：40立方米/小时时间：10分钟排水口3：流量：35立方米/小时时间：10分钟排水口4：流量：25立方米/小时时间：10分钟排水口5：流量：20立方米/小时时间：10分钟灌水至10兆帕压力的试验结果如下：流量：70立方米/小时时间：10分钟根据试验数据计算得出的单位长度流量为1.2立方米/米小时。

根据试验结果，排水管道的流量能力符合要求，满足正常使用的需要。

在试验过程中没有发现渗漏现象，排水管道密封良好。

修复和改进建议：1.排水口4和排水口5的流量较低，可能是由于管道连接处存在问题导致的。

建议对这些连接处进行进一步检查并做好密封处理。

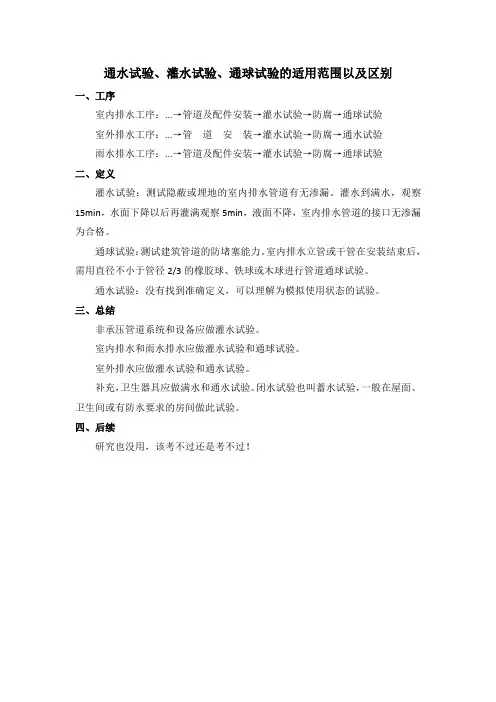

通水试验、灌水试验、通球试验的适用范围以及区别
一、工序
室内排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
室外排水工序：...→管道安装→灌水试验→防腐→通水试验
雨水排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
二、定义
灌水试验：测试隐蔽或埋地的室内排水管道有无渗漏。

灌水到满水，观察15min，水面下降以后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。

通球试验：测试建筑管道的防堵塞能力。

室内排水立管或干管在安装结束后，需用直径不小于管径2/3的橡胶球、铁球或木球进行管道通球试验。

通水试验：没有找到准确定义，可以理解为模拟使用状态的试验。

三、总结
非承压管道系统和设备应做灌水试验。

室内排水和雨水排水应做灌水试验和通球试验。

室外排水应做灌水试验和通水试验。

补充，卫生器具应做满水和通水试验。

闭水试验也叫蓄水试验，一般在屋面、卫生间或有防水要求的房间做此试验。

四、后续
研究也没用，该考不过还是考不过！。

室外排水管道灌水或通水试验记录试验对象：室外排水管道系统试验地点：XXXXXXXXXX（具体地址）试验日期：XXXX年XX月XX日试验时间：上午XX:XX-下午XX:XX试验人员：1.XXX（职务）2.XXX（职务）3.XXX（职务）试验设备：1.灌水设备（水泵、水管等）2.测量设备（水表、水压表等）3.记录设备（纸笔、电脑等）试验准备：1.检查排水管道系统是否完好无损2.检查试验设备是否正常运行3.准备试验记录表格和相关文件试验过程：1.上午XX:XX：a.检查排水口是否畅通，排出管道内的污物和杂质b.开始灌水：将水泵连接至管道系统，逐渐增加水流量，观察管道是否有泄漏现象c.在水流达到设计流量之前，记录下水流量和水压数据d.检查排水口是否正常排放水流，水流是否畅通，无异常情况2.上午XX:XX：a.检查排水口是否有堵塞现象，排放水流畅通b.继续增加灌水流量，观察管道系统是否能够承受高压水流c.在水流达到设计流量后，记录下水流量和水压数据d.观察管道系统是否有渗漏现象，是否有异响或异常情况3.下午XX:XX：a.检查排水系统是否持续排放水流，无堵塞情况b.继续保持设计流量灌水，观察系统的稳定性和持续性c.在灌水过程中，定期检查排水口和管道系统是否正常d.记录下持续灌水过程中的水流量和水压数据4.结束试验：a.断开水泵和管道系统的连接b.检查排水口和管道系统是否完好无损，无渗漏情况c.清理现场，整理试验设备试验结果：1.管道系统能够承受设计流量的水流，并能稳定持续地排放水流2.管道系统无渗漏现象，无异常噪音3.排水口通畅，无堵塞情况试验结论：根据试验结果，室外排水管道系统运行正常，能够满足设计要求。

建议随后进行系统维护和检修，以保证系统的长期稳定运行。

备注：在试验过程中如有发现异常情况，应立即停止试验，并记录并报告相关责任人。

试验结果需保存至试验记录档案中，以备参考。

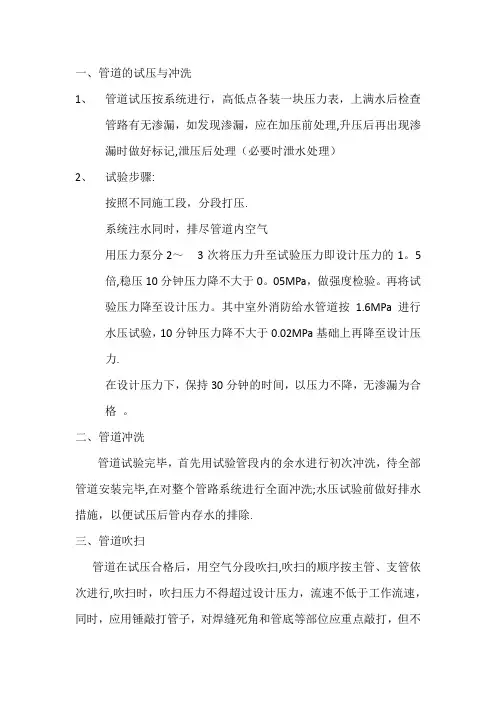

一、管道的试压与冲洗1、管道试压按系统进行，高低点各装一块压力表，上满水后检查管路有无渗漏，如发现渗漏，应在加压前处理,升压后再出现渗漏时做好标记,泄压后处理（必要时泄水处理）2、试验步骤:按照不同施工段，分段打压.系统注水同时，排尽管道内空气用压力泵分2～3次将压力升至试验压力即设计压力的1。

5倍,稳压10分钟压力降不大于0。

05MPa，做强度检验。

再将试验压力降至设计压力。

其中室外消防给水管道按 1.6MPa进行水压试验，10分钟压力降不大于0.02MPa基础上再降至设计压力.在设计压力下，保持30分钟的时间，以压力不降，无渗漏为合格。

二、管道冲洗管道试验完毕，首先用试验管段内的余水进行初次冲洗，待全部管道安装完毕,在对整个管路系统进行全面冲洗;水压试验前做好排水措施，以便试压后管内存水的排除.三、管道吹扫管道在试压合格后，用空气分段吹扫,吹扫的顺序按主管、支管依次进行,吹扫时，吹扫压力不得超过设计压力，流速不低于工作流速，同时，应用锤敲打管子，对焊缝死角和管底等部位应重点敲打，但不得损伤管子。

最后在排气口用白布检查，如5分钟内检查其上无铁锈、尘土、水份及其它赃物即为合格。

07、排水管道的闭水、通水、通球试验1、灌水试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验.用橡皮胶囊把排水出口堵严,并对排水管道进行灌水,满水15分钟后再灌满并延续5分钟,以液面不下降为合格.排水管道闭水试验图示2、通水试验排水管道在竣工前应进行通水、通球试验，先通水后通球。

通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；3、通球试验通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入,并注入一定的水量，以球顺利滚出为合格,并做好各项试验记录.9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2；消火栓管道和喷淋管道试验压力要求，一般为不低于10 kgf/cm2且不大于16 kgf/cm2。

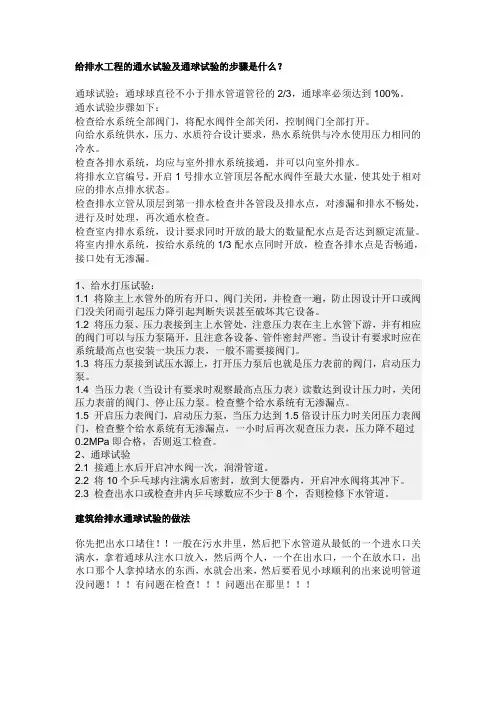

给排水工程的通水试验及通球试验的步骤是什么？通球试验：通球球直径不小于排水管道管径的2/3，通球率必须达到100%。

通水试验步骤如下：检查给水系统全部阀门，将配水阀件全部关闭，控制阀门全部打开。

向给水系统供水，压力、水质符合设计要求，热水系统供与冷水使用压力相同的冷水。

检查各排水系统，均应与室外排水系统接通，并可以向室外排水。

将排水立官编号，开启1号排水立管顶层各配水阀件至最大水量，使其处于相对应的排水点排水状态。

检查排水立管从顶层到第一排水检查井各管段及排水点，对渗漏和排水不畅处，进行及时处理，再次通水检查。

检查室内排水系统，设计要求同时开放的最大的数量配水点是否达到额定流量。

将室内排水系统，按给水系统的1/3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。

1、给水打压试验：1.1 将除主上水管外的所有开口、阀门关闭，并检查一遍，防止因设计开口或阀门没关闭而引起压力降引起判断失误甚至破坏其它设备。

1.2 将压力泵、压力表接到主上水管处，注意压力表在主上水管下游，并有相应的阀门可以与压力泵隔开，且注意各设备、管件密封严密。

当设计有要求时应在系统最高点也安装一块压力表，一般不需要接阀门。

1.3 将压力泵接到试压水源上，打开压力泵后也就是压力表前的阀门，启动压力泵。

1.4 当压力表（当设计有要求时观察最高点压力表）读数达到设计压力时，关闭压力表前的阀门、停止压力泵。

检查整个给水系统有无渗漏点。

1.5 开启压力表阀门，启动压力泵，当压力达到1.5倍设计压力时关闭压力表阀门，检查整个给水系统有无渗漏点，一小时后再次观查压力表，压力降不超过0.2MPa即合格，否则返工检查。

2、通球试验2.1 接通上水后开启冲水阀一次，润滑管道。

2.2 将10个乒乓球内注满水后密封，放到大便器内，开启冲水阀将其冲下。

2.3 检查出水口或检查井内乒乓球数应不少于8个，否则检修下水管道。

建筑给排水通球试验的做法你先把出水口堵住！！一般在污水井里，然后把下水管道从最低的一个进水口关满水，拿着通球从注水口放入，然后两个人，一个在出水口，一个在放水口，出水口那个人拿掉堵水的东西，水就会出来，然后要看见小球顺利的出来说明管道没问题！！！有问题在检查！！！问题出在那里！！！以管道直径2/3大小的球，在3-4层立管清掏口放入，一般管道没问题直接就可沿管道出去到排污井，如果不出去在一层地漏或便器管处，用水冲洗，球排出证明管道畅通，否则查找问题。

雨水管灌水试验【篇一：排水管道灌水试验记录】排水管道灌水试验记录编号：05?06□□□【篇二：排水管试验】摘要：本人就规范gb50242－2002中对隐蔽或埋地的排水管必须作灌水试验的规定，介绍了通球、通水、灌水等几种试验检查排水管、雨水管是否渗漏是否畅通的方法。

本人在《中国给水排水》2003年3期上发表的论文。

关键词：室内排水雨水通水通球灌水试验建筑排水管道施工一般是按先地下后地上、由下而上的顺序。

当埋地管道铺设完毕后，为了保证其不被损坏和不影响土建及其它工序的施工，必须将开挖的管沟及时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的好坏。

国标gb50242－2002第5.2.1条规定：“隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。

”对于多层、高层象酒店等综合性建筑，排水系统很复杂，不仅要对埋地排水管道作灌水试验，而且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，如果渗漏水，不仅修理困难影响使用，而且污染室内环境损失很大。

合格的排水系统应该是严密不漏和畅通不堵。

要达到这一要求，就要在施工过程中，必须要对系统进行一系列的检查、试验措施。

具体地讲，采用灌水及通水的方法检查管道的严密性，验证是否渗漏。

用通球和通水的方法检查管道的通畅性，验证是否堵塞。

下面分别叙述。

1、通球试验对于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装完工后，很难避免较大的异物（如断砖、砂浆块、木块）进入管内，可能造成立管及出户管弯头被堵而导致出水不畅通。

对此，交付使用前可用通球的办法进行检查，方法是将一直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。

如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。

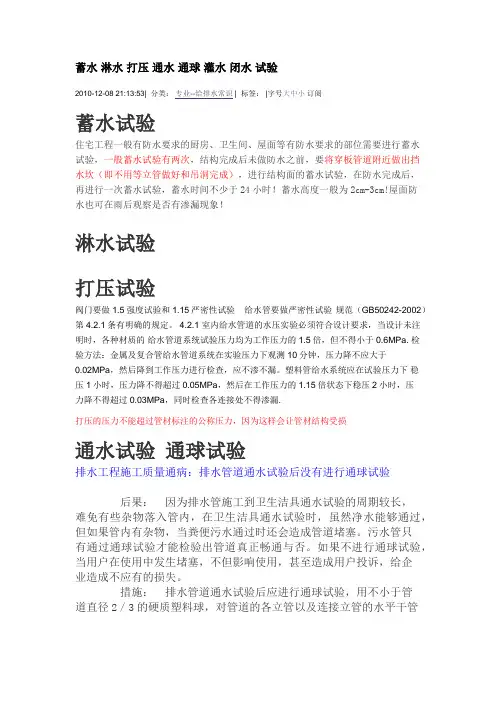

蓄水淋水打压通水通球灌水闭水试验2010-12-08 21:13:53| 分类：专业--给排水常识 | 标签： |字号大中小订阅蓄水试验住宅工程一般有防水要求的厨房、卫生间、屋面等有防水要求的部位需要进行蓄水试验，一般蓄水试验有两次，结构完成后未做防水之前，要将穿板管道附近做出挡水坎（即不用等立管做好和吊洞完成），进行结构面的蓄水试验，在防水完成后，再进行一次蓄水试验，蓄水时间不少于24小时！蓄水高度一般为2cm-3cm!屋面防水也可在雨后观察是否有渗漏现象！淋水试验打压试验阀门要做1.5强度试验和1.15严密性试验给水管要做严密性试验规范（GB50242-2002）第4.2.1条有明确的规定。

4.2.1 室内给水管道的水压实验必须符合设计要求，当设计未注明时，各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MPa. 检验方法：金属及复合管给水管道系统在实验压力下观测10分钟，压力降不应大于0.02MPa，然后降到工作压力进行检查，应不渗不漏。

塑料管给水系统应在试验压力下稳压1小时，压力降不得超过0.05MPa，然后在工作压力的1.15倍状态下稳压2小时，压力降不得超过0.03MPa，同时检查各连接处不得渗漏.打压的压力不能超过管材标注的公称压力，因为这样会让管材结构受损通水试验通球试验排水工程施工质量通病：排水管道通水试验后没有进行通球试验后果：因为排水管施工到卫生洁具通水试验的周期较长，难免有些杂物落入管内，在卫生洁具通水试验时，虽然净水能够通过，但如果管内有杂物，当粪便污水通过时还会造成管道堵塞。

污水管只有通过通球试验才能检验出管道真正畅通与否。

如果不进行通球试验，当用户在使用中发生堵塞，不但影响使用，甚至造成用户投诉，给企业造成不应有的损失。

措施：排水管道通水试验后应进行通球试验，用不小于管道直径2／3的硬质塑料球，对管道的各立管以及连接立管的水平干管进行通球试验，具体做法是将球在立管顶部或水平干管的起端将球投入，球靠重力或水冲力，在排出口取到球体为合格。

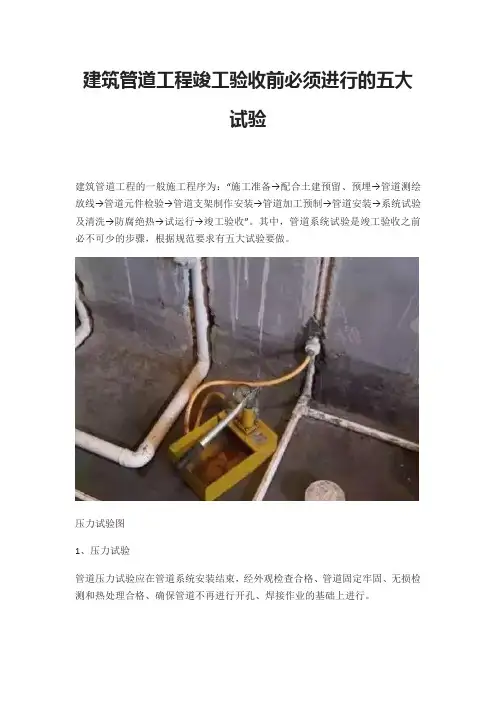

建筑管道工程竣工验收前必须进行的五大试验建筑管道工程的一般施工程序为：“施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验及清洗→防腐绝热→试运行→竣工验收”。

其中，管道系统试验是竣工验收之前必不可少的步骤，根据规范要求有五大试验要做。

压力试验图1、压力试验管道压力试验应在管道系统安装结束，经外观检查合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、焊接作业的基础上进行。

1）试验压力应按设计要求进行，当设计未注明试验压力时，应按规范要求进行。

各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MP；金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MP，然后降到工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MP，然后在工作压力的1.15 倍状态下稳压2h，压力降不得超过0.03MP，同时检查各连接处不得渗漏。

2）压力试验宜采用液压试验并应编制专项方案，当需要进行气压试验时应有设计人员的批准。

3）高层、超高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。

2、灌水试验1）室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

灌水到满水15min，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。

2）室外排水管网按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察，管接口无渗漏为合格。

3）室内雨水管应根据管材和建筑物高度选择整段方式或分段方式进行灌水试验。

整段试验的灌水高度应达到立管上部的雨水斗，当灌水达到稳定水面后观察1h，管道无渗漏为合格。

灌水试验图3、通球试验排水管道主立管及水平干管安装结束后均应做通球试验，通球球径不小于排水管径的2/3，通球率必须达到100%。

一、管道的试压与冲洗1、管道试压按系统进行，高低点各装一块压力表，上满水后检查管路有无渗漏，如发现渗漏，应在加压前处理，升压后再出现渗漏时做好标记，泄压后处理（必要时泄水处理）2、试验步骤：按照不同施工段，分段打压。

系统注水同时，排尽管道内空气用压力泵分2~ 3次将压力升至试验压力即设计压力的1.5倍，稳压10分钟压力降不大于0.05MPa，做强度检验。

再将试验压力降至设计压力。

其中室外消防给水管道按 1.6MPa 进行水压试验，10分钟压力降不大于0.02MPa基础上再降至设计压力。

在设计压力下，保持30分钟的时间，以压力不降，无渗漏为合格。

二、管道冲洗管道试验完毕，首先用试验管段内的余水进行初次冲洗，待全部管道安装完毕，在对整个管路系统进行全面冲洗；水压试验前做好排水措施，以便试压后管内存水的排除。

三、管道吹扫管道在试压合格后，用空气分段吹扫，吹扫的顺序按主管、支管依次进行，吹扫时，吹扫压力不得超过设计压力，流速不低于工作流速，同时，应用锤敲打管子，对焊缝死角和管底等部位应重点敲打，但不得损伤管子。

最后在排气口用白布检查，如5分钟内检查其上无铁锈、尘土、水份及其它赃物即为合格。

07、排水管道的闭水、通水、通球试验1、灌水试验排水管道干、立、支管安装完毕后，对隐蔽的排水管道进行闭水试验。

用橡皮胶囊把排水出口堵严，并对排水管道进行灌水，满水15分钟后再灌满并延续5分钟，以液面不下降为合格。

排水管道闭水试验图示2、通水试验排水管道在竣工前应进行通水、通球试验，先通水后通球。

通水试验时，将设计给水系统1/3的配水点同时开放，以排水管道水流畅通且无渗漏为合格；3、通球试验通球试验时，通球球径不小于管内径的3/4，胶球从排水立管的顶端投入，并注入一定的水量，以球顺利滚出为合格，并做好各项试验记录。

9、水压试验和系统冲洗生活给水管道的水压试验应符合规范要求，一般不大于10kgf/cm2，且不小于6 kgf/cm2;消火栓管道和喷淋管道试验压力要求,一般为不低于10 kgf/cm2且不大于16 kgf/cm2。

《室内排水管道及配件安装工程检验批质量验收记录》填写说明与依椐一、总说明（1）适用范围：适用于室内排水管道、安装工程的质量检验与验收（2）检验批的划分：室内排水管道及配件安装分项工程应按系统、区域、施工段或楼层等划分。

分项工程应划分成若干检验批进行验收。

（3）验收人员：由监理工程帅（建设单位项目专业技术负责人）组织施工单位项目经理和有关、设计单位项目负责人等进行验收。

二、表格项目填写说明1、主控项目（1)排水管道灌水试验1)规范要求：隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

2）检查方法：满水15min、水面下降后，再灌满观察5min液面不降，管道及接口无渗漏为合格；检查数量：全数检查。

3）填写说明与依据：①工艺流程：封闭排出管口一向管道内灌水一检查、做灌水试验记录②封闭排出管口。

标高低于各层地面的所有排水管管口，用短管暂时接至地面标高以上。

对于横管上和地下甩出（或楼板下甩出）的管道清扫口须加垫、加盖，按工艺要求正式封闭好；通向室外的排出管管口，用大于或等于管径的橡胶胆堵，放进管口充氯堵严。

低层立管和地下管道灌水时，用胆堵从底层立管检查口放人，上部管道堵严。

向上逐层灌水依次类推；高层建筑需分区、分段、再分层试验。

打开检查口，用卷尺在管外测量由检查口至被检查水平管的距离加斜三通以下500mm左右，记上该总长，量出胶囊到胶管的相应长度，并在胶管上作好标记，以便控制胶囊进人管内的位置；将胶囊由检查口慢慢送人，一直放在测出的总长位；向胶囊充气并观察压力表示值上升到0．07MPa为止，最高不超过0.12MPa。

③向管道内灌水。

用胶管从便于检查的管口向管道内灌水，一般选择出户排水管离地面近的管口灌水。

当高层建筑排水系统灌水试验时，可从检查口向管内注水。

边灌水边观察卫生设备的水位，直到符合规定为止；灌水高度及水面位置控制：其灌水高度应不低于底层卫生器具的上边缘或底层地面的高度。

雨水管注水试验【篇一：排水管道注水试验记录】排水管道注水试验记录编号： 05?06□□□【篇二：排水管试验】纲要：自己就规范 gb50242 － 2002 中对隐蔽或埋地的排水管一定作注水试验的规定，介绍了通球、通水、注水等几种试验检查排水管、雨水管能否渗漏能否畅达的方法。

自己在《中国给水排水》2003 年 3 期上发布的论文。

重点词：室内排水雨水通水通球注水试验建筑排水管道施工一般是按先地下后地上、由下而上的次序。

当埋地管道铺设完成后，为了保证其不被破坏和不影响土建及其余工序的施工，一定将开挖的管沟实时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的利害。

国标 gb50242 － 2002 第5.2.1 条规定：“隐蔽或埋地的排水管道在隐蔽前一定做注水试验，其注水高度应不低于基层卫生用具上面沿或基层地面高度。

”关于多层、高层象酒店等综合性建筑，排水系统很复杂，不单要对埋地排水管道作注水试验，并且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，假如渗漏水，不单维修困难影响使用，并且污染室内环境损失很大。

合格的排水系统应当是严实不漏和畅达不堵。

要达到这一要求，就要在施工过程中，一定要对系统进行一系列的检查、试验举措。

详细地讲，采纳注水及通水的方法检查管道的严实性，考证能否渗漏。

用通球和通水的方法检查管道的畅达性，考证能否拥塞。

下边分别表达。

1、通球试验关于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装竣工后，很难防止较大的异物（如断砖、沙浆块、木块）进入管内，可能造建立管及出户管弯头被堵而致使出水不畅达。

对此，交托使用前可用通球的方法进行检查，方法是将向来径不小于 2/3 立管直径的橡胶球或木球，用线贯串并系牢（线长略大于立管总高度）而后将球从伸出屋面的通气口向下投入，看球可否顺利地经过主管并从出户弯头处溜出，如能顺利经过，说明主管无拥塞。

假如通球受阻，可拉出通球，丈量线的放出长度，则可判断受阻部位，而后进行疏导办理，频频作通球试验，直至管道畅达为止，假如出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。
