排水管道灌水、通球及通水试验

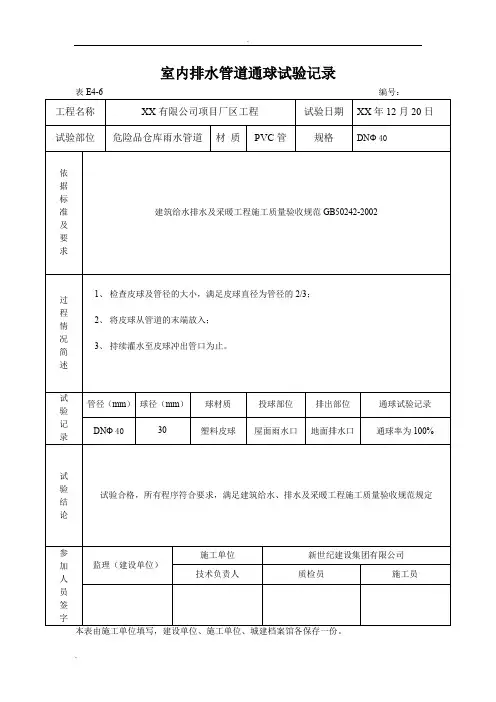

表 E4-6编号：工程名称XX有限公司项目厂区工程试验日期XX年 12 月 20 日试验部位危险品仓库雨水管道材质PVC管规格DNФ 40依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

简述试球径（ mm）球材质投球部位排出部位通球试验记录管径（ mm）验记30 塑料皮球屋面雨水口地面排水口通球率为 100%DNФ 40录试验试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定结论参施工单位新世纪建设集团有限公司加监理（建设单位）技术负责人质检员施工员人员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表 E4-6编号：工程名称XX有限公司项目厂区工程试验日期年月日试验部位危险品仓库雨水管材质PVC管规格DNФ 40依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

简述试球径（ mm）球材质投球部位排出部位通球试验记录管径（ mm）验记30 塑料皮球屋面管口地面管口通球率为 100%DNФ 40录试验试验合格，所有程序符合要求，满足建筑给水、排水及采暖工程施工质量验收规范规定结论参施工单位新世纪建设集团有限公司加监理（建设单位）技术负责人质检员施工员人员签字本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

表 E4-6编号：工程名称半岛华庭 1#楼试验日期年月日试验部位污水管材质PVC管规格DNФ依据标准建筑给水排水及采暖工程施工质量验收规范GB50242-2002及要求1、检查皮球及管径的大小，满足皮球直径为管径的2/3 ；过程2、将皮球从管道的末端放入；情况3、持续灌水至皮球冲出管口为止。

通水试验、灌水试验、通球试验的适用范围以及区别
一、工序
室内排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
室外排水工序：...→管道安装→灌水试验→防腐→通水试验
雨水排水工序：...→管道及配件安装→灌水试验→防腐→通球试验
二、定义
灌水试验：测试隐蔽或埋地的室内排水管道有无渗漏。

灌水到满水，观察15min，水面下降以后再灌满观察5min，液面不降，室内排水管道的接口无渗漏为合格。

通球试验：测试建筑管道的防堵塞能力。

室内排水立管或干管在安装结束后，需用直径不小于管径2/3的橡胶球、铁球或木球进行管道通球试验。

通水试验：没有找到准确定义，可以理解为模拟使用状态的试验。

三、总结
非承压管道系统和设备应做灌水试验。

室内排水和雨水排水应做灌水试验和通球试验。

室外排水应做灌水试验和通水试验。

补充，卫生器具应做满水和通水试验。

闭水试验也叫蓄水试验，一般在屋面、卫生间或有防水要求的房间做此试验。

四、后续
研究也没用，该考不过还是考不过！。

雨水管灌水试验【篇一：排水管道灌水试验记录】排水管道灌水试验记录编号：05?06□□□【篇二：排水管试验】摘要：本人就规范gb50242－2002中对隐蔽或埋地的排水管必须作灌水试验的规定，介绍了通球、通水、灌水等几种试验检查排水管、雨水管是否渗漏是否畅通的方法。

本人在《中国给水排水》2003年3期上发表的论文。

关键词：室内排水雨水通水通球灌水试验建筑排水管道施工一般是按先地下后地上、由下而上的顺序。

当埋地管道铺设完毕后，为了保证其不被损坏和不影响土建及其它工序的施工，必须将开挖的管沟及时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的好坏。

国标gb50242－2002第5.2.1条规定：“隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。

”对于多层、高层象酒店等综合性建筑，排水系统很复杂，不仅要对埋地排水管道作灌水试验，而且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，如果渗漏水，不仅修理困难影响使用，而且污染室内环境损失很大。

合格的排水系统应该是严密不漏和畅通不堵。

要达到这一要求，就要在施工过程中，必须要对系统进行一系列的检查、试验措施。

具体地讲，采用灌水及通水的方法检查管道的严密性，验证是否渗漏。

用通球和通水的方法检查管道的通畅性，验证是否堵塞。

下面分别叙述。

1、通球试验对于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装完工后，很难避免较大的异物（如断砖、砂浆块、木块）进入管内，可能造成立管及出户管弯头被堵而导致出水不畅通。

对此，交付使用前可用通球的办法进行检查，方法是将一直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。

如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。

1、闭水试验，室内排水管道安装全部完成，经检查接口达到强度，标高、坐标和坡度等经复验达到设计要求及规范规定的合格标准后，进行灌水试验。

灌水高度视其每层立管高度。

满水15min水面下降后，再灌满水延续5min，液面不下降管道及接口无渗漏为合格；安装在室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗。

通水试验：管道安装完毕合格后，分层进行通水试验。

按给水系统1/3配水点同时开放，检查各洁具排水口畅通，无渗漏为合格。

2、通球试验，隐蔽管道分项分工序进行卫生洁具及设备安装后进行通球实验。

为确保室内排水管道正常通畅和达到使用功能要求，防止管道堵塞，排水管道经通水试验合格后，还需做通球试验。

通球试验的方法和要求如下：
排水干管检查口及排水立管顶端投入球，并排入一定水量于管内，位于室外接合井截取试验用球，管道畅通无阻为合格。

通球用的皮球直径为排水管道管径的四分之三。

注：皮球直径还可如下选择：当管径在150mm时，球直径为100mm；管径100mm时，球直径为70mm；管径75mm时，球直径为50mm。

通球试验完毕应做好试验记录，并归入质量保证资料，以备核查室内雨水管道安装后，应做灌水试验，高度必须到每根立管最上部的雨水漏斗。

建筑管道工程竣工验收前必须进行的五大试验建筑管道工程的一般施工程序为：“施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验及清洗→防腐绝热→试运行→竣工验收”。

其中，管道系统试验是竣工验收之前必不可少的步骤，根据规范要求有五大试验要做。

压力试验图1、压力试验管道压力试验应在管道系统安装结束，经外观检查合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、焊接作业的基础上进行。

1）试验压力应按设计要求进行，当设计未注明试验压力时，应按规范要求进行。

各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MP；金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MP，然后降到工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MP，然后在工作压力的1.15 倍状态下稳压2h，压力降不得超过0.03MP，同时检查各连接处不得渗漏。

2）压力试验宜采用液压试验并应编制专项方案，当需要进行气压试验时应有设计人员的批准。

3）高层、超高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。

2、灌水试验1）室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

灌水到满水15min，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。

2）室外排水管网按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察，管接口无渗漏为合格。

3）室内雨水管应根据管材和建筑物高度选择整段方式或分段方式进行灌水试验。

整段试验的灌水高度应达到立管上部的雨水斗，当灌水达到稳定水面后观察1h，管道无渗漏为合格。

灌水试验图3、通球试验排水管道主立管及水平干管安装结束后均应做通球试验，通球球径不小于排水管径的2/3，通球率必须达到100%。

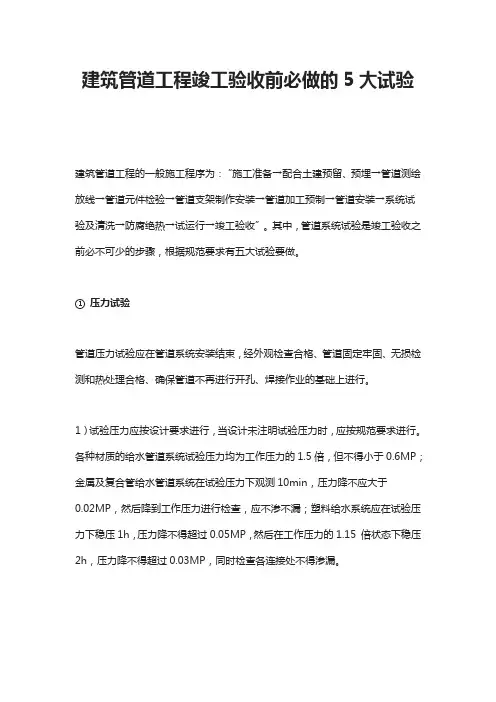

建筑管道工程竣工验收前必做的5大试验建筑管道工程的一般施工程序为：“施工准备→配合土建预留、预埋→管道测绘放线→管道元件检验→管道支架制作安装→管道加工预制→管道安装→系统试验及清洗→防腐绝热→试运行→竣工验收”。

其中，管道系统试验是竣工验收之前必不可少的步骤，根据规范要求有五大试验要做。

①压力试验管道压力试验应在管道系统安装结束，经外观检查合格、管道固定牢固、无损检测和热处理合格、确保管道不再进行开孔、焊接作业的基础上进行。

1）试验压力应按设计要求进行，当设计未注明试验压力时，应按规范要求进行。

各种材质的给水管道系统试验压力均为工作压力的1.5倍，但不得小于0.6MP；金属及复合管给水管道系统在试验压力下观测10min，压力降不应大于0.02MP，然后降到工作压力进行检查，应不渗不漏；塑料给水系统应在试验压力下稳压1h，压力降不得超过0.05MP，然后在工作压力的1.15 倍状态下稳压2h，压力降不得超过0.03MP，同时检查各连接处不得渗漏。

2）压力试验宜采用液压试验并应编制专项方案，当需要进行气压试验时应有设计人员的批准。

3）高层、超高层建筑管道应先按分区、分段进行试验，合格后再按系统进行整体试验。

②灌水试验1）室内隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

灌水到满水15min，水面下降后再灌满观察5min，液面不降，管道及接口无渗漏为合格。

2）室外排水管网按排水检查井分段试验，试验水头应以试验段上游管顶加1m，时间不少于30min，逐段观察，管接口无渗漏为合格。

3）室内雨水管应根据管材和建筑物高度选择整段方式或分段方式进行灌水试验。

整段试验的灌水高度应达到立管上部的雨水斗，当灌水达到稳定水面后观察1h，管道无渗漏为合格。

③通球试验排水管道主立管及水平干管安装结束后均应做通球试验，通球球径不小于排水管径的2/3，通球率必须达到100%。

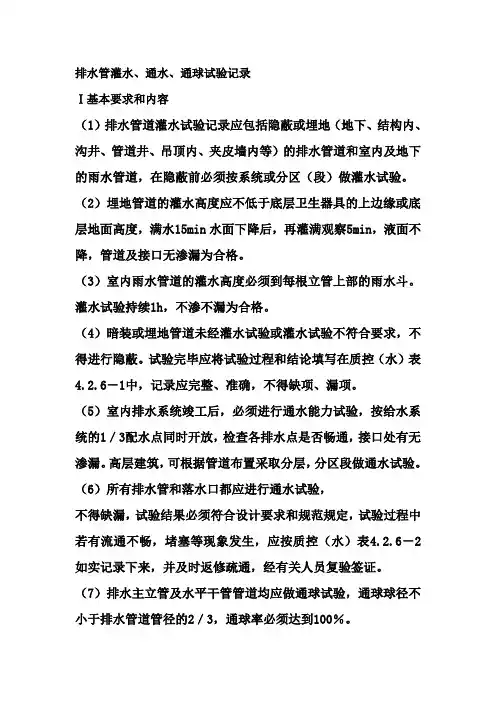

排水管灌水、通水、通球试验记录Ⅰ基本要求和内容（1）排水管道灌水试验记录应包括隐蔽或埋地（地下、结构内、沟井、管道井、吊顶内、夹皮墙内等）的排水管道和室内及地下的雨水管道，在隐蔽前必须按系统或分区（段）做灌水试验。

（2）埋地管道的灌水高度应不低于底层卫生器具的上边缘或底层地面高度，满水15min水面下降后，再灌满观察5min，液面不降，管道及接口无渗漏为合格。

（3）室内雨水管道的灌水高度必须到每根立管上部的雨水斗。

灌水试验持续1h，不渗不漏为合格。

（4）暗装或埋地管道未经灌水试验或灌水试验不符合要求，不得进行隐蔽。

试验完毕应将试验过程和结论填写在质控（水）表4.2.6－1中，记录应完整、准确，不得缺项、漏项。

（5）室内排水系统竣工后，必须进行通水能力试验，按给水系统的1／3配水点同时开放，检查各排水点是否畅通，接口处有无渗漏。

高层建筑，可根据管道布置采取分层，分区段做通水试验。

（6）所有排水管和落水口都应进行通水试验，不得缺漏，试验结果必须符合设计要求和规范规定，试验过程中若有流通不畅，堵塞等现象发生，应按质控（水）表4.2.6－2如实记录下来，并及时返修疏通，经有关人员复验签证。

（7）排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2／3，通球率必须达到100％。

（8）排水管道通球试验结果必须符合规范规定，试验过程中若有堵塞等现象发生，应按质控（水）表4.2.6－3如实填写，并及时返修疏通，重新试验，经有关人员复验签证。

Ⅱ核查办法（1）对照施工图、施工日志、隐蔽工程验收记录，核查灌水试验是否在隐蔽前进行，试验数量和范围是否齐全，有无漏试，试验方法（如灌水高度、灌水次数和时间等）及结果是否符合设计要求和施工规范规定，试验结果不符合要求，是否有返修复试，复试结果是否符合要求，有关人员签证是否齐全。

（2）对照施工图、施工日志，核查通水、通球试验记录是否真实，试验结果是否符合设计要求和规范规定，出现问题是否及时处理，有无复验记录。

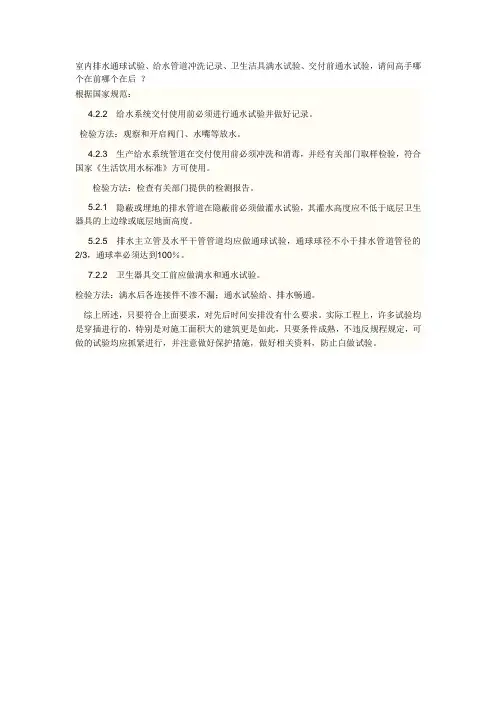

室内排水通球试验、给水管道冲洗记录、卫生洁具满水试验、交付前通水试验，请问高手哪个在前哪个在后？
根据国家规范：
4.2.2 给水系统交付使用前必须进行通水试验并做好记录。

检验方法：观察和开启阀门、水嘴等放水。

4.2.3 生产给水系统管道在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用。

检验方法：检查有关部门提供的检测报告。

5.2.1 隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度。

5.2.5 排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100％。

7.2.2 卫生器具交工前应做满水和通水试验。

检验方法：满水后各连接件不渗不漏；通水试验给、排水畅通。

综上所述，只要符合上面要求，对先后时间安排没有什么要求。

实际工程上，许多试验均是穿插进行的，特别是对施工面积大的建筑更是如此，只要条件成熟，不违反规程规定，可做的试验均应抓紧进行，并注意做好保护措施，做好相关资料，防止白做试验。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

管道强度、严密性试验记录
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份.
管道吹（冲）洗（脱脂）试验记录
本表由施工单位填写，建设单位、施工单位、城建档案馆各保存一份。

、。

雨水管注水试验【篇一：排水管道注水试验记录】排水管道注水试验记录编号： 05?06□□□【篇二：排水管试验】纲要：自己就规范 gb50242 － 2002 中对隐蔽或埋地的排水管一定作注水试验的规定，介绍了通球、通水、注水等几种试验检查排水管、雨水管能否渗漏能否畅达的方法。

自己在《中国给水排水》2003 年 3 期上发布的论文。

重点词：室内排水雨水通水通球注水试验建筑排水管道施工一般是按先地下后地上、由下而上的次序。

当埋地管道铺设完成后，为了保证其不被破坏和不影响土建及其余工序的施工，一定将开挖的管沟实时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的利害。

国标 gb50242 － 2002 第5.2.1 条规定：“隐蔽或埋地的排水管道在隐蔽前一定做注水试验，其注水高度应不低于基层卫生用具上面沿或基层地面高度。

”关于多层、高层象酒店等综合性建筑，排水系统很复杂，不单要对埋地排水管道作注水试验，并且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，假如渗漏水，不单维修困难影响使用，并且污染室内环境损失很大。

合格的排水系统应当是严实不漏和畅达不堵。

要达到这一要求，就要在施工过程中，一定要对系统进行一系列的检查、试验举措。

详细地讲，采纳注水及通水的方法检查管道的严实性，考证能否渗漏。

用通球和通水的方法检查管道的畅达性，考证能否拥塞。

下边分别表达。

1、通球试验关于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装竣工后，很难防止较大的异物（如断砖、沙浆块、木块）进入管内，可能造建立管及出户管弯头被堵而致使出水不畅达。

对此，交托使用前可用通球的方法进行检查，方法是将向来径不小于 2/3 立管直径的橡胶球或木球，用线贯串并系牢（线长略大于立管总高度）而后将球从伸出屋面的通气口向下投入，看球可否顺利地经过主管并从出户弯头处溜出，如能顺利经过，说明主管无拥塞。

假如通球受阻，可拉出通球，丈量线的放出长度，则可判断受阻部位，而后进行疏导办理，频频作通球试验，直至管道畅达为止，假如出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。

安装资料2
系统清洗、灌水、通水、通球试验记录
( )分部
年月日整理共页
说明
1、系统清洗：
生活给水系统在交付使用前必须冲洗和消毒，并经有关部门取样检验，符合国家《生活饮用水标准》方可使用(第4.2.3条)。

2、灌水(通水)及胶囊试验：
2.1非承压管道系统和设备应做灌水试验(第
3.3.16条)；
2.2隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具的上边缘或底层地面高度(第5.2.1条)；
检验方法：满水15min水面下降后，再灌满观察5min液面下降，管道接口无渗漏为合格。

2.3室内的雨水管道安装后应做灌水试验，灌水高度必须到每根立管上部的雨水斗(第5.
3.1条)；
检验方法：灌水试验持续1h，不渗不漏。

2.4给水及热水系统所用的敞开水箱满水试验和密闭水箱(罐)的水压试验必须符合设计与本规范的规定。

检验方法：满水试验静置24h，观察不渗不漏；水压试验在试验压力下10min压力不降，不渗不漏(第4.4.3条及第6.3.5条)。

2.5卫生器具交工前应做满水和通水试验。

检验方法：满水后各连接件不渗漏；通水试验给排水畅通(第7.2.2条)。

3、通球试验：
排水主立管及水平干管管道均应做通球试验，通球球径不小于排水管道管径的2/3，通球率必须达到100%(第5.2.5条)。

管道系统冲(清)洗试验记录
共页
排水管道灌水(通水)试验记录
共页
排水管道试漏胶囊试验记录
共页
排水管道通球试验记录
共页。

摘要：本人就规范GB50242－2002中对隐蔽或埋地的排水管必须作灌水试验的规定，介绍了通球、通水、灌水等几种试验检查排水管、雨水管是否渗漏是否畅通的方法。

本人在《中国给水排水》2003年3期上发表的论文。

关键词：室内排水雨水通水通球灌水试验建筑排水管道施工一般是按先地下后地上、由下而上的顺序。

当埋地管道铺设完毕后，为了保证其不被损坏和不影响土建及其它工序的施工，必须将开挖的管沟及时回填。

为了保证排水，管道一旦隐蔽就很难发现其渗漏及施工质量的好坏。

国标GB50242－2002第5.2.1条规定：“隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，其灌水高度应不低于底层卫生器具上边缘或底层地面高度。

”对于多层、高层象酒店等综合性建筑，排水系统很复杂，不仅要对埋地排水管道作灌水试验，而且要对管道井中及吊顶内的排水管进行检查，因这些部位的管道隐蔽后，如果渗漏水，不仅修理困难影响使用，而且污染室内环境损失很大。

合格的排水系统应该是严密不漏和畅通不堵。

要达到这一要求，就要在施工过程中，必须要对系统进行一系列的检查、试验措施。

具体地讲，采用灌水及通水的方法检查管道的严密性，验证是否渗漏。

用通球和通水的方法检查管道的通畅性，验证是否堵塞。

下面分别叙述。

1、通球试验对于多层及高层建筑，排水系统较为复杂、工期长，在排水立管施工安装完工后，很难避免较大的异物（如断砖、砂浆块、木块）进入管内，可能造成立管及出户管弯头被堵而导致出水不畅通。

对此，交付使用前可用通球的办法进行检查，方法是将一直径不小于2/3立管直径的橡胶球或木球，用线贯穿并系牢（线长略大于立管总高度）然后将球从伸出屋面的通气口向下投入，看球能否顺利地通过主管并从出户弯头处溜出，如能顺利通过，说明主管无堵塞。

如果通球受阻，可拉出通球，测量线的放出长度，则可判断受阻部位，然后进行疏通处理，反复作通球试验，直至管道通畅为止，如果出户管弯头后的横向管段较长，通球不易滚出，可灌些水帮助通球流出。
