2018年电气专业培训考试试卷含答案

2O18年电工考试题及答案一、选择题1. 以下哪项是电流的单位？A. 安培（A）B. 伏特（V）C. 欧姆（Ω）D. 瓦特（W）2. 电流和电压之间的关系是：A. 电流=电压/电阻B. 电流=电阻/电压C. 电流=电压×电阻D. 电流=电压-电阻3. 下面哪种材料是电流的良好导体？A. 木材B. 高密度聚乙烯C. 橡胶D. 铜4. 断开电路的开关叫做：A. 电阻B. 电源C. 抵抗D. 关路5. 焊接时需要使用的电源是：A. 直流电源B. 交流电源C. 脉冲电源D. 锂电池二、填空题1. 电压为220伏特的家用电源频率是_______赫兹。

2. 普通家用电路的电流的额定值是_______安培。

3. 用电器的功率是500瓦特，电流是10安培，求该用电器的电压是_______伏特。

4. 电路中的电流方向是从正极到_______极。

5. 铜的电阻率是_______。

三、简答题1. 请简要解释电流、电压和电阻的概念及其单位。

电流即电荷的流动，是单位时间内通过导体横截面的电荷数目，单位为安培（A）。

电压为单位电荷所具有的能量，即电势差，单位为伏特（V）。

电阻是导体对电流流动的阻碍，单位为欧姆（Ω）。

2. 什么是欧姆定律？请写出欧姆定律的公式。

欧姆定律是指在恒温条件下，电流通过导体的大小与导体两端的电压成正比，与导体本身的电阻成反比。

其公式为：电流（I）= 电压（V）/ 电阻（R）。

3. 请简述并联电路和串联电路的特点。

并联电路指电流分流，各支路上的电压相等，总电流等于各支路电流之和。

串联电路指电流不分流，总电流等于各元件电流之和，各元件上的电压相加。

四、计算题1. 一台额定功率为600瓦特的电视机接在220伏特的电源上，求该电视机的电流。

解：电流（I）= 功率（P）/ 电压（V）= 600瓦特 / 220伏特≈ 2.73安培2. 一个电阻为30欧姆的电路中通过5安培的电流，求电压。

解：电压（V）= 电流（I）×电阻（R）= 5安培 × 30欧姆= 150伏特五、答案一、选择题1. A2. C3. D4. D5. B二、填空题1. 50赫兹2. 10安培3. 50伏特4. 负极5. 1.68 × 10^-8Ω·m三、简答题略四、计算题1. 2.73安培2. 150伏特以上为2018年电工考试题及答案。

电工考试试卷及答案2018年版电工考试试卷及答案单选题（共50题，每题1分）1.作为电气工作者，员工必须熟知本工种的安全操作规程和施工现场的安全生产制度，不违章作业。

2.安全带是登高作业时必须必备的保护用具。

3.高压开关柜进行停电操作时，各开关设备的操作顺序是断路器-负荷侧刀闸-电源侧刀闸。

4.手动操作断路器跳闸时，自动重合闸继电保护处于不动作状态。

5.二次线路中，时间继电器的文字符号表示为kt。

6.电气安全管理人员应具备必要的电气安全知识，并要根据实际情况制定安全措施，有计划地组织安全管理生产。

7.氧化锌避雷器的阀片电阻具有非线性特性，在过电压作用下，其阻值很小，相当于短路状态。

8.电力电缆按照电缆的载流量来选择。

9.人工急救胸外挤压法应以每分钟约100次的频率有节奏均匀的挤压，挤压与放松的时间相当。

10.带有储能装置的操作机构在有危及人身和设备安全的紧急情况下可采取紧急措施进行分闸。

11.隔离开关的主要作用是用于隔离电源。

12.电流互感器的额定二次电流一般为5安培。

13.电力系统在运行中常会发生故障，最常见的故障是各种类型的短路。

14.线路限时电流速断保护装置动作，可能是始端部分发生短路故障。

15.额定电压为220V的灯泡接在110V电源上，灯泡的功率是原来的1/4.16.变压器重瓦斯保护动作后在未查明原因前不能再次投入运行。

17.输电网是电力系统中的主要网络，简称主网。

18.避雷针、引下线和接地装置都具有防雷作用，但正确答案是A，即避雷针。

19.当电缆线路中有中间接头时，压接接头最高允许温度为150℃，选项C为正确答案。

20.配电线路的作用是分配电能，选项A为正确答案。

21.电力电组配置的电流速断保护，动作电流可取电组额定电流的2~倍，选项B为正确答案。

22.架空电力线路的铁塔刷油工作每3~5年进行一次，选项C为正确答案。

23.触电急救，首先要使触电者迅速脱离电源，选项B为正确答案。

24.弹簧操作机构的分闸弹簧是在断路器分闸时储能的，选项B为正确答案。

2018年注册电气工程师（发输变电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．各种爆炸性气体混合物的最小点燃电流比是其最小点燃电流值与下列哪种气体的最小点燃电流值之比？（）A．氖气B．氧气C．甲烷D．瓦斯答案：C解析：《爆炸危险环境电力装置设计规范》（GB 50058—2014）第3.4.1条注2规定，最小点燃电流比（MICR）为各种可燃物质的最小点燃电流值与实验室甲烷的最小点燃电流值之比。

2．下列关于变电站6kV配电装置雷电侵入波保护要求正确的是（）。

A．6kV架空进线均装设电站型避雷器B．监控进线全部在站区内，且受到其他建筑物屏蔽时。

可只在母线上装设MOAC．有电缆段的架空进线，MOA接地端不应与电缆金属外皮连接D．雷季经常运行的进线回路数为2回且进线均无电缆段时，MOA至6kV主变压器距离可采用25m 答案：B解析：B选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-2条规定，架空进线全部在厂区内，且受到其他建筑物屏蔽时，可只在母线上装设MOA。

A选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-1条规定，变电站的6kV和10kV配电装置，应在每组母线和架空进线上分别装设电站型和配电型MOA。

C选项，《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）第5.4.13-12-3条规定，有电缆段的架空线路，MOA应装设在电缆头附近，其接地端应与电缆金属外皮相连。

D选项，依据《交流电气装置的过电压保护和绝缘配合设计规范》（GB/T 50064—2014）表5.4.13-2，雷季中经常运行的进线回路数为2，MOA至6kV～10kV主变压器的最大电气距离为20m。

3．以下有关220kV～750kV电网继电保护装置运行整定的描述，哪项是错误的？（）A．当线路保护装置拒动时，一般情况只允许相邻上一级的线路保护越级动作，切除故障B．330kV、500kV、750kV线路采用三相重合闸方式C．不宜在大型电厂向电网送电的主干线上接入分支线或支线变压器D．相间距离I段的定值，按可靠躲过本线路末端相间故障整定，一般为本线路阻抗的0.8～0.85 答案：B解析：B选项，《220kV～750kV电网继电保护装置运行整定规程》（DL/T 559—2007）第5.10.3条规定，330kV、500kV、750kV线路及并联回路数不大于3回的220kV线路，采用单相重合闸方式。

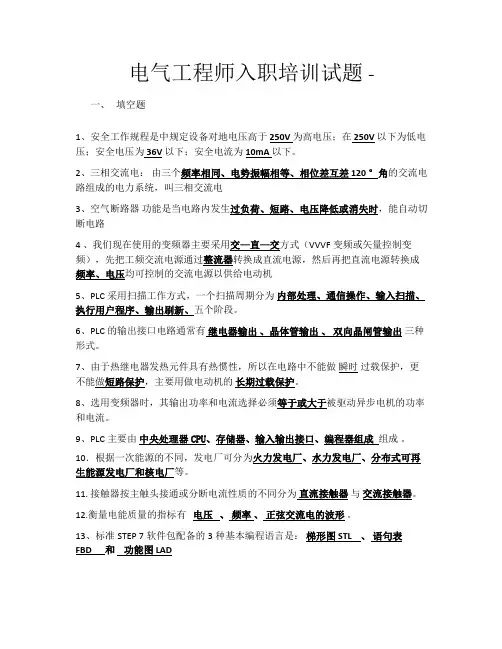

电气工程师入职培训试题 -一、填空题1、安全工作规程是中规定设备对地电压高于 250V为高电压；在 250V以下为低电压；安全电压为 36V以下；安全电流为 10mA以下。

2、三相交流电：由三个频率相同、电势振幅相等、相位差互差 120 °角的交流电路组成的电力系统，叫三相交流电3、空气断路器功能是当电路内发生过负荷、短路、电压降低或消失时，能自动切断电路4 、我们现在使用的变频器主要采用交—直—交方式（VVVF变频或矢量控制变频），先把工频交流电源通过整流器转换成直流电源，然后再把直流电源转换成频率、电压均可控制的交流电源以供给电动机5、PLC采用扫描工作方式，一个扫描周期分为内部处理、通信操作、输入扫描、执行用户程序、输出刷新、五个阶段。

6、PLC的输出接口电路通常有继电器输出、晶体管输出、双向晶闸管输出三种形式。

7、由于热继电器发热元件具有热惯性，所以在电路中不能做瞬时过载保护，更不能做短路保护，主要用做电动机的长期过载保护。

8、选用变频器时，其输出功率和电流选择必须等于或大于被驱动异步电机的功率和电流。

9、PLC主要由中央处理器CPU、存储器、输入输出接口、编程器组成组成。

10．根据一次能源的不同，发电厂可分为火力发电厂、水力发电厂、分布式可再生能源发电厂和核电厂等。

11. 接触器按主触头接通或分断电流性质的不同分为直流接触器与交流接触器。

12.衡量电能质量的指标有电压、频率、正弦交流电的波形。

13、标准STEP 7软件包配备的3种基本编程语言是：梯形图 STL 、语句表FBD 和功能图 LAD14、空气断路器在使用过程中实际的电流大小要 小于或等于 空气断路器的额定电流15、CPU 检查到错误时，如果没有相应的错误处理OB ，CPU 将进入 停止 模式二、 选择题1．电力变压器的油起（ A ）作用。

A 、绝缘和灭弧B 、绝缘和防锈C 、绝缘和散热2. 某三相对称电源电压为380 V ，则其线电压的最大值为( B )VA ．380 2B ．380 3 c ．380 6 D ．380233．有关隔离开关的作用下列说法错误的是（D ）。

第1页 共2页 制卷：新准铁路公司人力资源部新准铁路公司2018年电气化安全考试理论试卷单位 姓名 身份证号或E R P 编号 考点密封线左边不得答题新准铁路公司2018年电气化安全考试理论试卷一、填空题（每题2分，共20分）1. 新建电气化铁路在牵引供电设备送电前（ 15 ）天，建设单位应将送电日期通告铁路沿线路内外有关单位。

2. 电气化铁路相关作业人员（ 每年 ）至少进行一次安全考试，考试合格后，方准参加作业。

3. 为保证人身安全，除牵引供电专业人员按规定作业外，任何人员及所携带的物件、作业工器具等须与牵引供电设备高压带电部分保持（ 2米以上 ）的距离。

4. 为保证人身安全，除牵引供电专业人员按规定作业外，任何人员及所携带的物件、作业工器具等须与回流线、架空地线、保护线保持（ 1米以上 ）距离。

5. 电气化铁路区段，具有升降、伸缩、移动平台等功能的机械设备进行施工、装卸等作业时，作业范围与牵引供电设备高压带电部分保持（ 2米以上 ）的距离。

6. 电气化铁路区段，具有升降、伸缩、移动平台等功能的机械设备进行施工、装卸等作业时，作业范围与回流线、架空地线、保护线保持（ 1米以上 ）的距离。

7. 横越线路或道口时，注意了望机车、车辆，执行( 一站、二看、三通过 )制度8. 站内和行人较多的地段，牵引供电设备支柱在距轨面2.5米高处均要设白底黑字“高压危险”并有红色闪电符号的( 警示 )标志。

9. 人体安全电压是( 36V )。

10. 发现牵引供电设备断线及其部件损坏，或发现牵引供电设备上挂有线头、绳索、塑料布或脱落搭接等异物，均不得与之接触，应立即通知（ 附近车站 ）。

二、选择题（每题2分，共20分） 1. 警报信号为（ ）。

A.一长两短声B.两长一短声C.连续短声D.一长三短声 正确答案：D2. 发现人员触电,首先应采取的措施是( )。

A.打110B.呼叫救护人员C.切断电源或使伤者脱离电源D.进行人工呼吸 正确答案：C3. 接触网及其相连接的部分带有（ ）高压电，严重威胁人身安全。

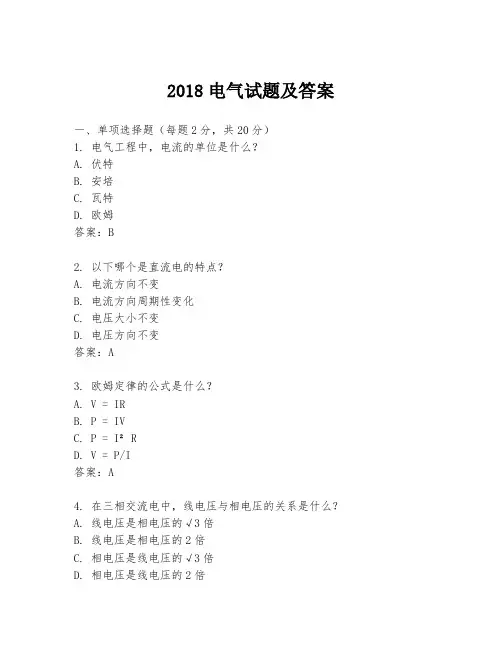

2018电气试题及答案一、单项选择题（每题2分，共20分）1. 电气工程中，电流的单位是什么？A. 伏特B. 安培C. 瓦特D. 欧姆答案：B2. 以下哪个是直流电的特点？A. 电流方向不变B. 电流方向周期性变化C. 电压大小不变D. 电压方向不变答案：A3. 欧姆定律的公式是什么？A. V = IRB. P = IVC. P = I²RD. V = P/I答案：A4. 在三相交流电中，线电压与相电压的关系是什么？A. 线电压是相电压的√3倍B. 线电压是相电压的2倍C. 相电压是线电压的√3倍D. 相电压是线电压的2倍答案：A5. 电容器的单位是什么？A. 法拉B. 欧姆C. 伏特D. 安培答案：A6. 以下哪个设备用于测量电流？A. 电压表B. 电流表C. 功率表D. 电阻表答案：B7. 变压器的工作原理是什么？A. 电磁感应B. 电磁转换C. 电磁放大D. 电磁振荡答案：A8. 以下哪个不是电气安全的基本措施？A. 接地B. 绝缘C. 过载保护D. 短路保护答案：D9. 电气设备中，断路器的作用是什么？A. 测量电流B. 测量电压C. 切断电流D. 测量功率答案：C10. 以下哪个是电磁波的传播方式？A. 直线传播B. 反射C. 折射D. 以上都是答案：D二、多项选择题（每题3分，共15分）1. 以下哪些是电磁波的特性？A. 传播速度恒定B. 传播速度可变C. 可穿透某些物质D. 可被某些物质吸收答案：ACD2. 电气设备中，以下哪些是常见的保护装置？A. 熔断器B. 继电器C. 断路器D. 接触器答案：ABC3. 以下哪些是电磁场的基本特性？A. 有能量B. 有质量C. 有动量D. 有方向答案：ACD4. 以下哪些是直流电路的基本组成？A. 电源B. 负载C. 导线D. 电阻器答案：ABC5. 以下哪些是电磁波的应用？A. 无线电通信B. 雷达C. 微波炉D. 光纤通信答案：ABCD三、填空题（每题2分，共20分）1. 电流的国际单位是______。

2018年电工考试试题及答案一、单选题：1．金属导体的电阻值随着温度的升高而（）。

A：增大 B：减少 C：恒定D：变弱2．纯电感电路的感抗为（）。

A：L B：ωL C：1/ωL D：1/2πfL3．在正弦交流电阻电路中，正确反映电流电压的关系式为（）。

A：i=U/R B：i=Um/R C：I=U/R D：I=Um/R4．在有些情况下为了缩短晶闸管的导通时间，加大触发电流（两倍以上）这个电流称为（）。

A：触发电流 B：强触发电流 C：掣位电流 D：导通电流5．三相负载接在三相电源上，若各相负载的额定电压等于电源线电压1/ ，应作（）连接。

A：星形 B：三角形 C：开口三角形 D：双星形6．单相正弦交流电路中有功功率的表达式是（）。

A：UI B： UI C：UIcos φ D：UIsinφ7．纯电容交流电路中电流与电压的相位关系为电流（）。

A：超前90° B：滞后90° C：同相 D：超前0~90°8．两个正弦量为u1=36sin(314t+120°)V,u2=36sin(628t+30°)V，则有（）。

A：u1超前u290° B：u2比u1超前90° C：不能判断相位差 D：9．射极输出器的输出阻抗（），故常用在输出极。

A：较高 B：低 C：不高不低 D：很高10．二极管半波整流时负载两端的直流电压等于（）。

A：0.75U2 B： U2 C：0.45U2 D：0.9U211．三相变压器的连接组别是表示（）。

A：原付边线电压的相位关系 B：原付边的同名端关系 C：原付边相电压的时至中关系 D：原付边电流大小关系12．射极输出器的电压放大倍数约等于（）。

A：80--100 B：1 C：<50 13．晶闸管的控制角越大，则输出电压（）。

A：越高 B：移相位 C：越低D：越大14．某正弦交流电压的初相角中，φU=π/6，在t=0时，其瞬时值将（）。

G1
10.5kV
T1
f (1)
T2
115kV
G2
答案：B
G1
10.5kV
T1
f (1)
T2
115kV
G2
分析： 正序网络：
' x d'
xT 1
x1
xT 2
' x d'
0.1 EG1
0.1
0.3 + U fa (1)
0.1
0.1 EG2
x (1) 0.2 // 0.5 1 / 7
xT 2
' x d'
负序网络：
' x d'
xT 1
x1
0.1
0.1
0.3 + U fa ( 2 )
0.1
0.1
x ( 2) 0.2 // 0.5 1 / 7
零序网络：
xT 1
x0
xT 2
0.1
0.9 + U fa ( 0 )
0.1
x ( 0) 0.1 // 1 1 / 11
f 点发生 A 相接地短路的复合序网为正、负、零序网的串联，如下图所示：
G 10.5kV T
30MVA x 0.05
'' d
345kV
s
100km x 0.4 / km
f (3) 37kV
S 1200MVA
60MVA U k (1 2 ) % 20 U k ( 23) % 10 U k (31) % 10
答案：D
G
10.5kV T
345kV
'
S 2 U 2 S 2 150 j 50 MVA

电气维修技能理论考试试题部门：姓名：得分：一、填空题：（每空1分）共30分1、三相异步电动机旋转磁场的转向是由决定的，运行中若旋转磁场的转向改变了，转子的转向。

2、断路器漏电保护对人体保护电流值为 mA。

3、交流电的三要素是指________、_________和_________。

4、变压器的空载试验是为了测量额定电压下的____________和____________。

5、在电气设备上工作，保证安全的技术措施是、、、、。

6、交流电机定子绕组的短路主要是短路和短路。

7、为了保证继电保护装置可靠地工作，并保持随时待动的良好状态，各种继电器应满足下列要求：_ 、、、。

8、变压器有功功率损耗由两部分组成，其一为（又称铁损），其二为（又称铜损）；9、带电设备着火时应使用、灭火器，不得使用灭火器灭火。

10、熔断器主要由、和三部分组成。

11、铁芯线圈与其的乘积，可视为造成磁路中有磁通的根源，称之为。

二、选择题（每空1分）共20分1、电流通过人体的途径,从外部来看,( )的触电最危险.A.左手至脚B.右手至脚C.左手至右手D.脚至脚2、两只额定电压相同的电阻,串联接在电路中,则阻值较大的电阻( ).A,发热量较大 B,发热量较小 C,没有明显差别3、Ｙ接法的三相异步电动机，在空载运行时，若定子一相绕组突然断路，则电机（）.Ａ、必然会停止转动Ｂ、有可能连续运行Ｃ、肯定会继续运行4、装设接地线时,应( ).A,先装中相 B,先装接地端,再装导线端 C,先装导线端,再装接地端5、低压电气设备保护接地电阻不大于( ).A,0.5Ω B,2Ω C,4Ω D,10Ω6、在图I－2中，在开关S断开瞬间，①立即熄灭的是( )；②逐渐熄灭的是( ）③突然一亮后逐渐熄灭的是( )。

(A)灯a (B)灯b (C)灯c (D)任意灯7、最常用的接近开关是（）开关。

A光电型 B高频振荡型 C电磁感应型 D超声波型8、线路停电时,必须按照( )的顺序操作,送电时相反.A,断路器,负荷侧隔离开关;母线侧隔离开关;B,断路器,母线侧隔离开关;负荷侧隔离开关;C,负荷侧隔离开关,母线侧隔离开关,断路器;D,母线侧隔离开关,负荷侧隔离开关,断路器;9、高压电动机常采用（）保护装置作过负荷的保护，常采用（）保护装置作短路保护。

2O18年电工考试题及答案一、单项选择题（每题2分，共10题）1. 电流通过导体时，导体两端的电压与电流的比值称为（）。

A. 电阻B. 电流C. 电压D. 功率答案：A2. 交流电路中，电感元件的阻抗与频率的关系是（）。

A. 无关B. 成正比C. 成反比D. 正比于频率的平方答案：C3. 以下哪种材料是半导体材料（）。

A. 铜B. 铁C. 硅D. 银答案：C4. 星形连接的三相电路中，线电压与相电压的关系是（）。

A. 相等B. 1:1C. √3倍D. 2倍5. 电路中，电容器的单位是（）。

A. 欧姆B. 法拉C. 亨利D. 西门子答案：B6. 电路中，电感器的单位是（）。

A. 欧姆B. 亨利C. 法拉D. 西门子答案：B7. 在三相电路中，功率因数的定义是（）。

A. 有功功率与视在功率的比值B. 无功功率与视在功率的比值C. 视在功率与有功功率的比值D. 视在功率与无功功率的比值答案：A8. 根据欧姆定律，电阻R等于（）。

A. 电压U除以电流IB. 电流I除以电压UC. 电压U乘以电流ID. 电压U与电流I的平方答案：A9. 电路中，电能的单位是（）。

B. 焦耳C. 伏特D. 安培答案：B10. 电路中，电功率的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：B二、多项选择题（每题3分，共5题）1. 以下哪些是三相电路的特点（）。

A. 三根相线B. 三根零线C. 星形连接D. 角形连接答案：ACD2. 电路中，以下哪些元件是纯电阻元件（）。

A. 电感器B. 电容器C. 电阻器D. 半导体器件答案：C3. 以下哪些因素会影响电路的功率因数（）。

A. 电路的负载类型B. 电路的连接方式C. 电路的频率D. 电路的电压答案：A4. 电路中，以下哪些是安全用电的基本要求（）。

A. 不使用破损的电线B. 不在潮湿环境中使用电器C. 不私自改装电器D. 定期检查电器设备答案：ABCD5. 电路中，以下哪些是电容器的特性（）。

2018年注册电气工程师（发输变电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分，每题的备选项中只有1个最符合题意）1．在高压配电装置的布置设计中，下列哪种情况应设置防止误入带电间隔的闭锁装置？（）A．屋内充油电气设备间隔B．屋外敞开式配电装置接地刀闸间隔C．屋内敞开式配电装置母线分段处D．屋内配电装置设备低式布置时答案：D解析：《高压配电装置设计技术规程》（DL/T 5352—2018）第2.1.11条规定，当220kV及以下电压等级屋内配电装置设备低式布置时，间隔应设置防止误入带电间隔闭锁装置。

2．下面是对风力发电场机组和变电站电气接线的阐述，其中哪一项是错误的？（）A．风力发电机组与机组变电单元宜采用一台风力发电机组对应一组机组变电单元的单元接线方式B．风电场变电站主变压器低压侧母线短路容量超出设备允许值时，应采取限制短路电流的措施C．风电场机组变电单元的低压电气元件应能保护风力发电机组出口断路器到机组变电单元之间的短路故障D．规模较大的风力发电厂变电站与电网联结超过两回线路时应采用单母线接线型式答案：D解析：D选项，《风力发电场设计规范》（GB 51096—2015）第7.1.2-4条规定，电气主接线宜采用单母线接线或线路-变压器组接线，对于规模较大的风力发电场变电站与电网联接超过两回线路时，可采用单母线分段或双母线接线型式。

A选项，《风力发电场设计规范》（GB 51096—2015）第7.1.1-1条规定，风力发电机组与机组变电单元宜采用一台风力发电机组对应一组机组变电单元的单元接线方式。

经技术经济比较后，也可采用两台风力发电机组对应一组机组变电单元的扩大单元接线方式。

B选项，《风力发电场设计规范》（GB 51096—2015）第7.1.2-6条规定，当主变压器低压侧母线短路容量超出设备允许值时，应采取限制短路电流的措施。

C选项，《风力发电场设计规范》（GB 51096—2015）第7.1.1-3条规定，机组变电单元的低压电气元件应能保护风力发电机组出口断路器到机组变电单元之间的短路故障。

2018注册电气工程师考试发输变电专业真题及答案第1部分：单项选择题，共39题，每题只有一个正确答案,多选或少选均不得分。

1.[单选题]检修电源的供电半径不宜大于（ ）。

A)30mB)50mC)100mD)150m答案:B解析:《220kV～1000kV变电站站用电设计技术规程》（DL/T 5155-2016）第8.0.1条规定，主变压器、高压并联电抗器、串联无功补偿装置附近、屋内及屋外配电装置内，应设置固定的检修电源。

检修电源的供电半径不宜大于50m。

2.[单选题]配电变压器设置在建筑物外其低压采用TN系统时，低压线路在引入建筑物处PE或PEN应重复接地，其接地电阻不宜超过（ ）。

A)0.5ΩB)4ΩC)10ΩD)30Ω答案:C解析:《交流电气装置的接地设计规范》（GB/T 50065-2011）第7.2.2条规定，配电变压器设置在建筑物外其低压采用TN系统时，低压线路在引入建筑物处，PE或PEN应重复接地，接地电阻不宜超过10Ω。

3.[单选题]以下对二次回路端子排的设计要求正确的是（ ）。

A)正、负电源之间的端子排应排列在一起B)电流互感器的二次侧可连接成星形或三角形，并不经过试验端子C)强电与弱电回路端子应分开布置，强、弱电端子之间应有明显的标志，应设隔离措施D)屏内与屏外二次回路的连接，应经过端子排答案:D解析:A项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.7条规定，正负电源之间以及经常带电的正电源与合闸或跳闸回路之间的端子排应以一个空端子隔开。

B项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.6-4条规定，电流回路应经过试验段子，预告及事故信号回路和其他需断开的回路宜经过特殊端子或实验端子。

C项，《火力发电厂、变电站二次接线设计技术规程》（DL/T 5136-2012）第7.4.11条规定，强电与弱电回路的端子排宜分开布置，如有困难时，强、弱端子之间应有明显的标志，应设隔离措施。

2018年注册电气工程师（供配电）《专业知识考试（下）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．在可能发生对地闪击的地区，下列哪项应划为第一类防雷建筑物？（）。

A．国家级重点文物保护的建筑物B．国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆、国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物C．制造、使用或贮存火炸药及其制品的危险建筑物，且电火花不易引起爆炸或不致造成巨大破坏和人身伤亡者D．具有0区或20区爆炸危险场所的建筑物答案：D解析：CD选项，《建筑物防雷设计规范》（GB50057—2010）第3.0.2条规定，在可能发生对地闪击的地区，遇下列情况之一时，应划为第一类防雷建筑物：①凡制造、使用或贮存火炸药及其制品的危险建筑物，因电火花而引起爆炸、爆轰，会造成巨大破坏和人身伤亡者。

②具有0区或20区爆炸危险场所的建筑物。

③具有1区或21区爆炸危险场所的建筑物，因电火花而引起爆炸，会造成巨大破坏和人身伤亡者。

AB选项，《建筑物防雷设计规范》（GB50057—2010）第3.0.2条规定，在可能发生对地闪击的地区，遇下列情况之一时，应划为第二类防雷建筑物：①国家级重点文物保护的建筑物。

②国家级的会堂、办公建筑物、大型展览和博览建筑物、大型火车站和飞机场、国宾馆，国家级档案馆、大型城市的重要给水泵房等特别重要的建筑物。

2．当广播系统采用无源广播扬声器时，下列哪项符合规范的规定？（）A．传输距离大于100m时，应选用外置线间变压器的定压式扬声器B．传输距离大于100m时，宜选用外置线间变压器的定阻式扬声器C．传输距离大于200m时，宜选用内置线间变压器的定压式扬声器D．传输距离大于200m时，应选用内置线间变压器的定阻式扬声器答案：A解析：《公共广播系统工程技术规范》（GB 50526—2010）第3.6.6条规定，当采用无源广播扬声器，且传输距离大于100m时，宜选用内置线间变压器的定压式扬声器。

2018 年注册电气供配电专业基础考试真题解析（电气工程基础部分）3 3 3 【供 2018-32】外桥形式的主接线适用于：(A) 保持不变(B) 升高 2 倍(C) 升高 倍(D) 为零参考答案：[ C ]解答过程：中性点绝缘系统（中性点不接地系统）发生单相短路时,非故障相对地电压由相电压升为线电压，所以升高 倍，严格地说，应该是升为 倍。

(A) 进线线路较长，主变压器操作较少的电厂 (B) 进线线路较长，主变压器操作较多的电厂 (C) 进线线路较短，主变压器操作较少的电厂 (D) 进线线路较短，主变压器操作较多的电厂参考答案：[ D ]解答过程：外桥形式的主接线其桥联断路器在外面，两进线断路器在变压器侧，所以适用进线短（少） 故障少，且主变压器操作多的场合，选 D 。

(A) (C) 0.6Ω ， 0.3Ω 0.8Ω ， 0.2Ω(B) (D) 1.0Ω ， 0.4Ω0.8Ω ， 0.4Ω参考答案：[ C ] 解答过程：电流互感器的准确等级为 0.1、0.2、0.5、1时，其负载要求在额定负载容量的 25%~100%范围内，过大或过小，互感器误差都将增大。

所以电流互感器负荷阻抗上限为：Z max = S 2r /I 2 =20/52 =0.8Ω，下限为：Z min =25%× S 2r /I 2 =0.2Ω，故选C 。

(A) 100 V 3 (B) 100 V3(C) 100 3V(D) 100V参考答案：[ D ]解答过程：三绕组电压互感器的额定电压选择见下表: U N 31003 【供 2018-33】某型电流互感器的额定容量 S 2r 为 20VA ，二次电流为 5A ，准确等级为 0.5，其负荷阻抗的上限和下限分别为: 【供 2018-31】中性点绝缘系统发生单相短路时，非故障相对地电压为：【供 2018-34】电压互感器采用三相星型接线的方式，若要满足二次侧线电压为 100V 的仪表的工作要求，所选电压互感器的额定二次电压为：【供2018-36】熔断器的选择和校验条件不包括：【供2018-37】图示的变压器联结组别为Yn/d11，发电机和变压器归算至SB100MVA 的电抗标幺值分别为0.15 和0.2，网络中f 点发生bc 两相短路时，短路点的短路电流为：(A)单母线不分段接线(B)单母线分段接线(C)双母线分段接线(D)单母线带旁母线参考答案：[ D ]解答过程：带有旁路母线的接线形式，就是为了检修出线断路器时，不会暂时中断该网路供电，故选D 正确。

2018年注册电气工程师（供配电）《专业知识考试（上）》真题及详解一、单项选择题（共40题，每题1分。

每题的备选项中只有1个最符合题意）1．低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合下列哪项公式的要求，且不应大于以下哪项数值？（）A．R≤2000/I G，10ΩB．R≤2000/I G，4ΩC．R≤120/I G，4ΩD．R≤50/I G，1Ω答案：B解析：《交流电气装置的接地设计规范》（GB 50065—2011）第6.1.2条规定，低电阻接地系统的高压配电电气装置，其保护接地的接地电阻应符合本规范公式（4.2.1-1）的要求，且不应大于4Ω。

其中（4.2.1-1）为内容为：接地电阻R≤2000/I G。

式中，R为考虑季节变化的最大接地电阻（Ω）；I G为计算用经接地网入地的最大接地故障不对称电流有效值（A）。

2．直流负荷按性质可分为经常负荷、事故负荷和冲击负荷，下列哪项不是经常负荷？（）A．连续运行的直流电动机B．热工动力负荷C．逆变器D．电气控制、保护装置等答案：B解析：《电力工程直流电源系统设计技术规程》（D1/T 5044—2014）第4.1.2-1条规定，经常负荷包括下列负荷：①长明灯；②连续运行的直流电动机；③逆变器；④电气控制、保护装置等；⑤DC/DC变换装置；⑥热工控制负荷。

3．配电设计中，计算负荷的持续时间应取导体发热时间常数的几倍？（）A．1倍B．2倍C．3倍D．4倍答案：C解析：《工业与民用供配电设计手册》（第四版）P1“1.1.2计算负荷的分类及其用途”规定，计算此负荷的持续时间应取导体发热时间常数τ的3倍。

4．某学校教室长9.0m，宽7.4m，灯具安装高度离地2.60m，离工作面高度1.85m，则该教室的室形指数为下列哪项数值？（）A．1.6B．1.9C．2.2D．3.2答案：C解析：《照明设计手册》（第三版）式（1-9）。

室形指数是指照明计算中表示房间几何形状的数值，以符号RI表示。
