保护装置的带负荷试验

继电保护装置带电负荷校验的步骤及注意事项摘要：继电保护对于电力设备及变电站的安全、可靠运行具有重要意义，因此要重视校验电力系统中的继电装置，以确保继电装置的保护作用能够得到充分的发挥。

为了提高继电装置校验水平，本文结合实际工作经验，对带电符合校验的具体步骤以及注意事项进行了分析，以供参考。

一、带电负荷校验的作用带电负荷校验是建设电力系统时必须开展的一项工作，只有进行负荷校验才能够有效判断竣工后的输电工程、投入使用的新型电力设备是否处于正常工作状态。

在进行负荷校验的过程中，控制好继电装置，使其处于可靠运行以及安全运行状态，是保障电力工程当中的一次设备能够投入使用的前提条件，同时也是校验二次设备运行质量的重要途径。

此外，在建设电力基础设施的过程中，也必须开展负荷校验工作，只有校验带电负荷，才能够对电力系统当中的接线方式以及保护装置设计方案进行有效检查，便于及时找出错误的接线方式，并完善保护装置设计方案。

二、继电保护装置带电负荷校验的步骤及注意事项分析1.母线差动保护的带负荷校验发电厂和变电所的母线是电力系统的重要设备。

如果母线故障不能迅速地被切除，将会引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解事故。

因此，母线差动保护正常时均需投入运行。

但在新投断路器时，则应在断路器充电前将母差保护停用，带负荷后，测量保护回路的电流极性正确后再加用。

因此，母线差动保护回路的电流极性正确后再加用。

因此，母线差动保护带负荷校验，具体的步骤如下：①母线差动保护停用。

②进行充电操作。

③使断路器带上负荷后，由继电保护人员进行检验工作。

④检验保护回路的电流极性正确后，将母线差动保护加用。

⑤母线差动保护带负荷校验时的注意事项：⑥母线差动保护停用的方法要正确。

应先停用母差保护断路出口联接片，再停用保护直流电源。

取直流电源熔断器时，应先取正极，后取负极，也可根据现场需要不停用保护直流电源。

⑦带负荷校验时险除测定三相电路及差回路电流外，必须测中性线的不平衡电流，以确保回路的完整正确。

主变差动及后备保护带负荷试验之向量分析邮编：226000摘要：主变差动保护、后备保护在设计、施工、整定过程中可能会出现各种问题，因此，对电流回路变动过或新安装即将投运的变压器差动及后备保护进行带负荷试验是十分必要的。

文章通过理论计算和带负荷试验测试数据结合矢量图分析进行综合判断，为主变差动和后备保护方向过流保护的成功投运提供了现场检验的方法。

关键词：差动；后备保护；带负荷试验概况介绍某公司变电所110kV 1号主变为双圈变，额定容量Se=25000kVA,高压侧额定电压为110kV，低压侧额定电压37 kV。

各侧参与差动保护的CT配置：1#主变高压侧714线路CT变比600/5，低压侧CT变比800/5。

主变接线联结方式为Y/△-11，主变接线图如图1所示。

图1一、主变差动保护带负荷检查由于大修期间对1#主变保护装置进行了更换，造成保护电流回路发生了变动，因此需要对1#主变差动保护进行带负荷试验。

相关差动保护装置高压侧与低压侧电流数据记录如表1（主变高压侧差动CT 600/5；主变低压侧差动CT 800/5）：表1：差动保护六角图数据(相位表测量)根据相位表所测电流，画矢量图如图2、图3：图2 图3此处需要注意的是，因为功率因数角为电流滞后于对应侧电压的角度，取值范围为-180°到180°。

高压侧功率因数角Φh=25°，低压侧功率因数角ΦL=-155°。

本例中以UA为基准，高压侧A相电流滞后于UA 25°，以低压侧Ua为基准，低压侧Ia就超前了Ua 155°，即滞后于Ua为-155°。

那么，低压侧功率因数就是COS（-155°）。

下面通过计算主变高低侧有功、无功来分析主变潮流方向：Sh= Ih CT变比= 112.1 0.821 ( )=19.1MVASL= Il CT变比= 36.76 1.8 ( )= 18.95MVAPh= ShΦh=19.1 0.906=17.33MWPL= SlΦl=18.95 = 18.95 0.906=-17.17 MWQh= ShΦh=19.1 sin 8.03MvarQL= SlΦl=18.95 sin 7.95 Mvar由上式可以看出，主变高压侧潮流为从主变高压侧母线流出到主变，从主变低压侧流入35kV母线，流出流入的有功功率、无功功率近似相等，与实际潮流分布一致。

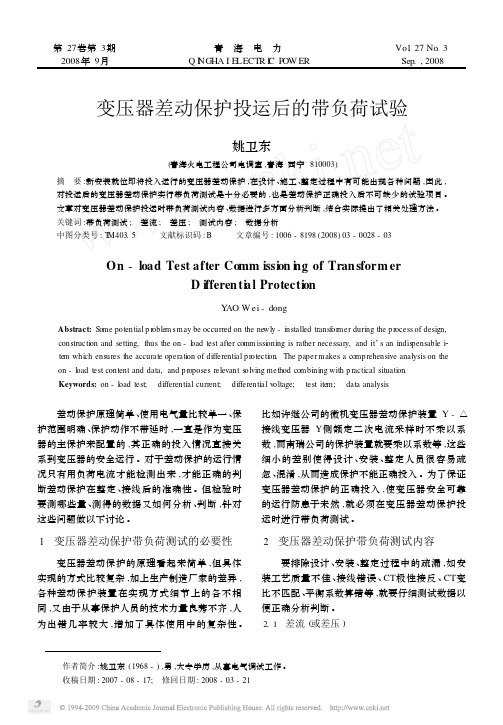

第27卷第3期2008年9月青　海　电　力Q I N GHA I ELECT R I C P OW ER Vol .27No .3　Sep.,2008 作者简介:姚卫东(1968-),男,大专学历,从事电气调试工作。

收稿日期:2007-08-17;　修回日期:2008-03-21变压器差动保护投运后的带负荷试验姚卫东(青海火电工程公司电调室,青海西宁810003)摘　要:新安装就位即将投入运行的变压器差动保护,在设计、施工、整定过程中有可能出现各种问题,因此,对投运后的变压器差动保护实行带负荷测试是十分必要的,也是差动保护正确投入后不可缺少的试验项目。

文章对变压器差动保护投运时带负荷测试内容、数据进行多方面分析判断,结合实际提出了相关处理方法。

关键词:带负荷测试;　差流;　差压;　测试内容;　数据分析中图分类号:T M403.5 文献标识码:B 文章编号:1006-8198(2008)03-0028-03On -load Test after Comm issi on i n g of Tran sform erD i fferen ti a l Protecti onY AO W ei -dongAbstract:Some potential p r oble m s may be occurred on the ne wly -installed transf or mer during the p r ocess of design,constructi on and setting,thus the on -l oad test after comm issi oning is rather necessary,and it ’s an indis pensable i 2te m which ensures the accurate operati on of differential p r otecti on .The paper makes a comp rehensive analysis on the on -l oad test content and data,and p r oposes relevant s olving method combining with p ractical situati on .Keywords:on -l oad test;　differential current;　differential voltage;　test ite m;　data analysis 差动保护原理简单、使用电气量比较单一、保护范围明确、保护动作不带延时,一直是作为变压器的主保护来配置的,其正确的投入情况直接关系到变压器的安全运行。

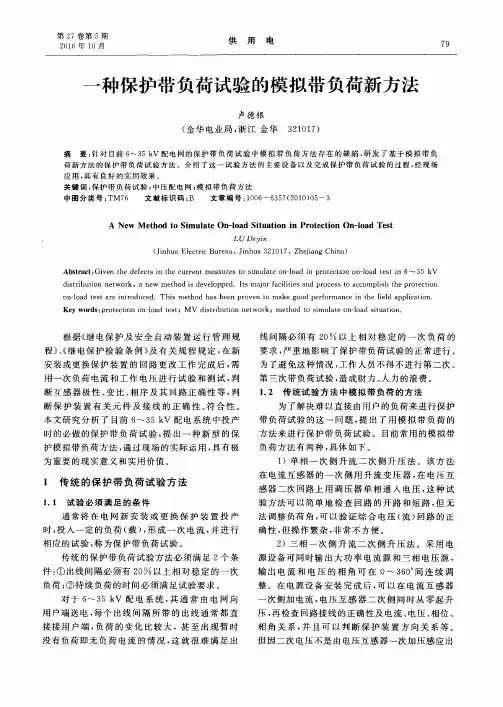

一例带负荷试验运行方式的分析摘要继电保护装置的带负荷校验，是输变电工程竣工投运的一项重要试验内容；为进行带负荷试验，需对电网运行方式进行一些调整。

在一些特殊接线方式下，可以安排不同的运行方式来进行带负荷试验；不同的运行方式安排，对保护配置和设备运行有不同的影响。

本文结合一起旁路兼母联接线方式下需对旁路开关代主变运行进行主变保护带负荷试验的情况，针对不同的运行方式安排分别予以分析比较。

关键词带负荷试验；旁路兼母联；运行方式；分析2011年12月，我公司某变电所220kV旁联2520开关停役进行旁联2520开关TA更换工作，复役时需进行旁联2520开关代主变2501开关运行时主变保护带负荷试验；为此需调整一次系统为旁联2520开关代主变运行的方式。

考虑到该变电站220kV旁路兼母联的接线方式，可以安排不同的一次方式来满足带负荷试验所需的方式调整。

不同的运行方式调整，相应的保护调整也不同，从而对系统的可靠运行影响也不同。

本文对此分别予以分析比较，供同行参考。

1 系统运行方式该变电所220kV系统接线方式如图1所示，为旁路兼母联接线方式。

正常运行时该变电所220kV系统并列运行，旁联2520开关为母联运行方式。

为进行220kV旁联2520开关TA更换工作，需将旁联2520开关停役；此时为使得该变电所220kV系统继续维持并列运行方式，需将变电所运行方式调整为单母线运行方式，如图2所示。

2 保护带负荷试验的必要性由于旁联2520开关TA更换，造成相关保护交流电流回路接线变动，因此需对这些保护进行带负荷试验以判断交流电流回路接线的正确性。

该变电所接入2520开关TA构成保护交流电流回路的保护包括以下三套：1）旁联2520开关保护中，接入2520开关TA，构成2520开关以旁路方式代出线运行时的保护交流电流回路；2）220kV母差保护中，接入2520开关TA，构成220kV 母差保护中母联支路或旁路支路的保护交流电流回路；3）主变保护中，接入2520开关TA，构成2520开关代主变运行时主变保护220kV侧交流电流回路。

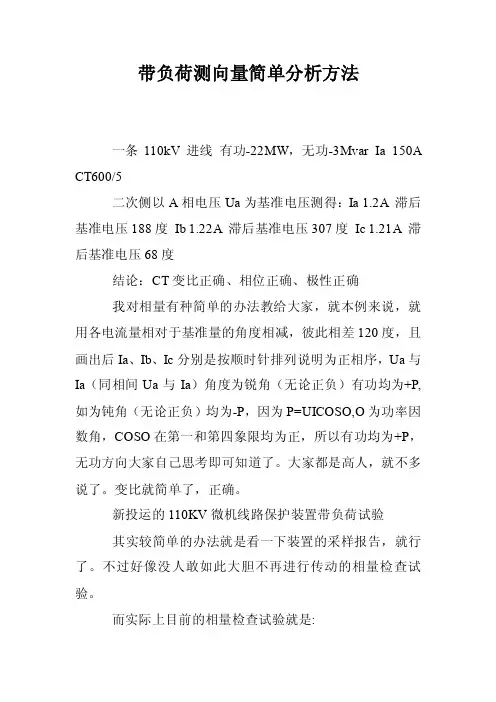

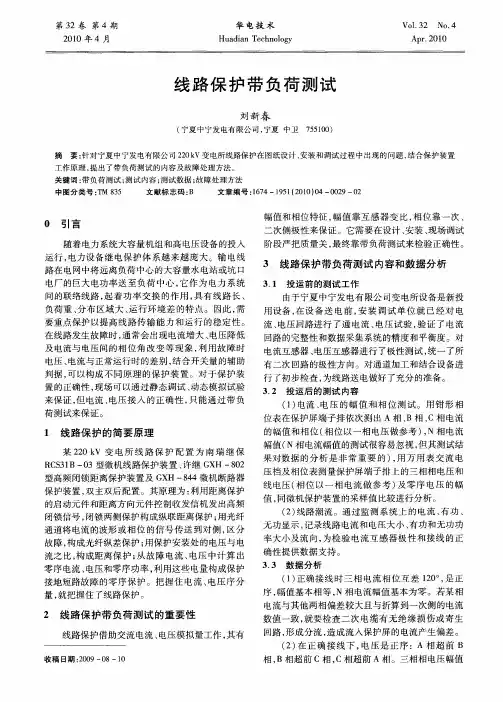

带负荷测向量简单分析方法一条110kV进线有功-22MW，无功-3Mvar Ia 150A CT600/5二次侧以A相电压Ua为基准电压测得：Ia 1.2A 滞后基准电压188度Ib 1.22A 滞后基准电压307度Ic 1.21A 滞后基准电压68度结论：CT变比正确、相位正确、极性正确我对相量有种简单的办法教给大家，就本例来说，就用各电流量相对于基准量的角度相减，彼此相差120度，且画出后Ia、Ib、Ic分别是按顺时针排列说明为正相序，Ua与Ia（同相间Ua与Ia）角度为锐角（无论正负）有功均为+P,如为钝角（无论正负）均为-P，因为P=UICOSO,O为功率因数角，COSO在第一和第四象限均为正，所以有功均为+P，无功方向大家自己思考即可知道了。

大家都是高人，就不多说了。

变比就简单了，正确。

新投运的110KV微机线路保护装置带负荷试验其实较简单的办法就是看一下装置的采样报告，就行了。

不过好像没人敢如此大胆不再进行传动的相量检查试验。

而实际上目前的相量检查试验就是:1.确定一次系统的负荷情况：电流大小，功率性质，功率流向2.测量二次电流，确定TA变比正确3.根据设定基准电压（推荐用A相），测量各相电流与电压间的夹角，确定电流相序以及计算P Q，与一次系统对照。

4.对于差动保护，还要记得测量差流或差压。

200KVA变压器低压计量时电流互感器选配多少倍率的?200*1000/1.732/380=303.9A300/5 CT或I=200/0.38/1.73 =304A选300/5的电流互感器.0.2级和0.2S级的区别S级电能表与普通电能表的主要区别在于小电流时的要求不同，普通电能表5%Ib以下没有误差要求，而S级电能表在1%Ib即有误差要求，提高了电能表轻负载的计量特性。

S级互感器的理解与电能表的也是一样，电力负荷变动较大的一般选用S级的电能表和互感器，以保证计量准确性。

0.5级CT不能用于差动保护0.5级属于测量级CT，测量CT只在小于1.2In的电流下工作正常，大于它会出现严重饱和，因此区外故障时，电流大于1.2In，差动几乎是要误动的；我们在处理很多保护误动的实例中，遇到不少因差动采用测量CT而误动的情况。

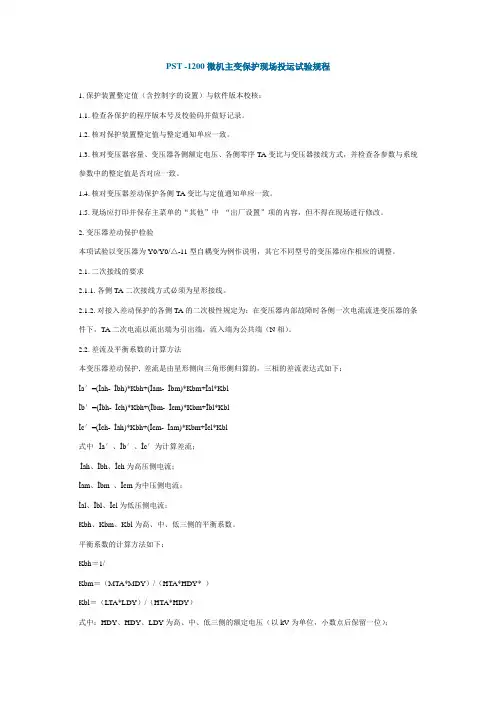

PST -1200微机主变保护现场投运试验规程1. 保护装置整定值（含控制字的设置）与软件版本校核：1.1. 检查各保护的程序版本号及校验码并做好记录。

1.2. 核对保护装置整定值与整定通知单应一致。

1.3. 核对变压器容量、变压器各侧额定电压、各侧零序TA变比与变压器接线方式，并检查各参数与系统参数中的整定值是否对应一致。

1.4. 核对变压器差动保护各侧TA变比与定值通知单应一致。

1.5. 现场应打印并保存主菜单的“其他”中“出厂设置”项的内容，但不得在现场进行修改。

2. 变压器差动保护检验本项试验以变压器为Y0/Y0/△-11型自耦变为例作说明，其它不同型号的变压器应作相应的调整。

2.1. 二次接线的要求2.1.1. 各侧TA二次接线方式必须为星形接线。

2.1.2. 对接入差动保护的各侧TA的二次极性规定为：在变压器内部故障时各侧一次电流流进变压器的条件下，TA二次电流以流出端为引出端，流入端为公共端（N相）。

2.2. 差流及平衡系数的计算方法本变压器差动保护, 差流是由星形侧向三角形侧归算的，三相的差流表达式如下：İa′=(İah- İbh)*Kbh+(İam- İbm)*Kbm+İal*Kblİb′=(İbh- İch)*Kbh+(İbm- İcm)*Kbm+İbl*Kblİc′=(İch- İah)*Kbh+(İcm- İam)*Kbm+İcl*Kbl式中İa′、İb′、İc′为计算差流；İah、İbh、İch为高压侧电流；İam、İbm 、İcm为中压侧电流；İal、İbl、İcl为低压侧电流；Kbh、Kbm、Kbl为高、中、低三侧的平衡系数。

平衡系数的计算方法如下：Kbh＝1/Kbm＝（MTA*MDY）/（HTA*HDY* ）Kbl＝（LTA*LDY）/（HTA*HDY）式中：HDY、HDY、LDY为高、中、低三侧的额定电压（以kV为单位，小数点后保留一位）；HTA、MTA、LTA为高、中、低三侧的TA变比。

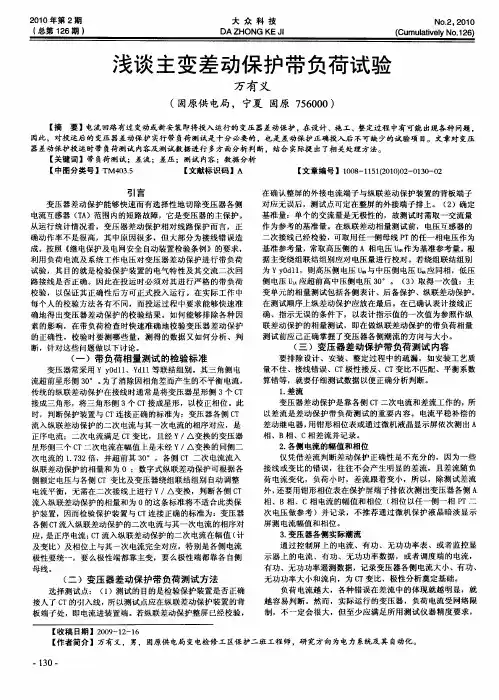

继电保护中变压器主变差动保护带负荷测试摘 要变压器在电力使用中起着十分重要的作用,差动保护是反映变压器发生异常而作用于发出信号和断路器跳闸间一种自动装置。

根据变压器差动保护的原理和校验时注意的事项,对差动保护及带负荷试验在安装、调试中所遇到的问题提出判断方法,对其分析。

1变压器差动保护的原理差动保护原理简单,使用电气量少,保护范围明了,动作迅速,对大中型变压器来说,差动保护能够准确而快速动作,从而避免一些由于变压器绕组发生的相间、匝间或端子引出相间短路和中性点接地等造成短路故障带来的一些不必要的损失。

当变压器正常工作或区外故障时,我们就认为它处于理想状态,流进变压器的电流等于流出电流,差动保护不动作。

当变压器内部故障时,两侧或三侧向故障点提供短路电流,差动保护装置感受到故障电流,差动保护就动作。

所以其运行情况直接关系到变压器的安危。

在实际工作中,我们必须在变压器投运前确保差动保护的接线正确。

2主变差动保护校验时应注意的事项1)差动保护带负荷测试内容有两相:①差动回路六角相位图,以判别差动回路接线的正确性,如CT极性接错与否,连接线别或相位正确与否;②差动继电器执行元件线圈两端电压,用来检验是否误整定,包括计算正确与否,整定插销位置是否放置正确,螺丝钉接触可靠与否,均可经综合判断得到结论。

2)新投变压器充电,应将变压器的所有保护全部用上,差动保护、零序保护即使不能保证其极性正确也应加用。

轻瓦斯保护采用短接线接跳闸回路,充电完毕后拆除短接线,恢复到原信号位置。

3)变压器空载投入时,励磁涌流的值可达6-8倍额定电流。

励磁涌流的大小、波形与合闸前铁心内剩磁、合闸初相角、铁心饱和磁通、系统电压和联系阻抗、变压器三相接线方式和铁心结构形式、电流互感器饱和特性和二次三相接线方式等因素有关。

变压器空载合闸时的励磁涌流有可能使主变差动保护动作,但这不能用来判断就是电流回路或继电器内部接线错误,反而可以用来检查差动继电器的选型、整定、接线是否符合要求。

主变送电带负荷试验的重要性按照《继电保护及电网安全自动装置检验条例》的要求，利用负荷电流及系统工作电压对变压器差动保护进行带负荷试验，其目的就是检验保护装置的电气特性及其交流二次回路接线是否正确。

1带负荷测试方法掌握所用钳形相位表的使用方法，明确所测的负荷电流相位角是滞后还是超前参考电压的角度，弄清楚负荷情况，包括有功、无功的大小及方向和一次电流的大小。

每种表的精度不一样，所以要输送功率基本稳定且二次电流大于表的精度再开始试验，以免影响准确性。

因为负荷越大，各种错误在带负荷试验时体验的越充分，通常要求变压器各侧的二次电流在均20mA以上。

2接线错误实例以110kV UAN为基准测试，并规定输送功率流出母线为正，测试各组二次电流滞后的相角与相位，变压器常采用Yy0d11，其三角形侧电流超前星形30°，变压器各侧电流互感器采用星形接线，都以母线侧为极性端，变压器各侧TA二次电流相位由软件调整。

以一110kV变电站主变增容，主变三侧开关和TA二次接线均更换为例子。

主变采用YyOdll接线组别，二次侧全部星形接线，主变110kV侧只有一条进线而且是投运已久，主变35kV侧有一条厂矿企业类负荷，主变10kV 侧是居民负荷。

主变高压侧送出有功24.1MW 送出无功8.4MVar，中压测受有功22.2MW 受无功5.9MVar，低压侧受有功0.2MW受无功1.7MVar。

110kV UAN为基准，进行带负荷试验，测得高压侧la滞后参考电压19°, Ib 滞后140°，Ic 滞后262°，中压测Ia 滞后参考电压194°，lb 滞后316°，lc 滞后76°，低压侧la 滞后参考电压233°，lb 滞后113°，lc 滞后353°。

3原因分析（1 ）检查潮流平衡，进线开关和主变高压侧开关潮流平衡，主变中压侧开关和35kV厂矿企业的潮流平衡，低压侧居民用户已经运行很久，低压侧除了主变以外的P总=1.5MV，Q总=0.7Mvar 与主变低压侧负荷差距很大，而且差流也不平衡。

带负荷检验工作作业指导书1.工作目的：带负荷检查是通过对新安装或回路经更改后的一、二次设备，在投入运行前用一次系统电压、负荷电流进行的最终检验，以保证一、二次系统动作、接线的正确性。

2.工作内容:2.1相电流、电压幅值检查2.2相电流、电压相序、相位关系检查2.3 零序电压、电流幅值相位检查2.4 附加试验2.5保护方向判别3.使用范围：本作业指导书适用于我局变电站一、二次系统新安装及回路变更的带负荷检查工作。

4.资源配置：4.1人员配置：工作负责人1人，试验人员2人。

4.2 设备配置：4.3 资料配置：作业指导书、工作任务书、定值通知单、危险因素明白卡、六角图（若干张）、相保护回路展开图、保护屏安装图、端子箱安装图、仪表屏保护安装图、计量屏保护安装图、录波屏保护安装图、远动屏保护安装图、电流互感器检验报告、保护装置检验报告。

5.作业流程图见图16.作业流程6.1现场安全措施组织措施6.1.1 工作负责人负责填写工作票、危险因素明白卡、工作任务书，工作签发人负责签发。

6.1.2经工作许可人办理工作许可手续后，工作负责人负责对工作票中安全措施进行检查。

6.1.3检查负荷情况满足带负荷检查精度要求，二次电流值应大于40 mA。

6.1.4检查保护屏保护投入压板、出口压板、相关连跳压板均在断开位置。

6.1.5 检查悬挂的标示牌符合工作票要求。

6.1.6工作负责人宣读工作票内容，交待工作区间及安全注意事项，并分派工作任务。

6.2作业流程6.2.1计算负荷情况。

（2人）6.2.1.1根据变电站各运行间隔潮流，计算带负荷检查间隔负荷值、潮流方向、功率因数角。

6.2.1.2根据上条计算负荷值，计算带负荷检查间隔一次电流值，并折算电流互感器各绕组二次电流值。

图1 6.2.2带负荷检查（3人）。

6.2.2.1相电流、电压幅值检查。

6.2.2.1.1电压幅值检查a.用万用表按表1测量待检查相、线电压与比较电压（同系统已验证电压）幅值，并要求满足偏差要求，否则应具体分析，检查电压二次接线正确性表1b.非同系统电压幅值比较，应考虑将参照电压经幅值折算至被测系统后作为比较电压，同样幅值偏差应考虑比较电压与被测系统的电压相位影响而造成的标准偏差加大。

第八章启动试验及带负荷试验在发电机加压运行但未并网之前，或变压器、电抗器、母线准备投运之前，应根据要求对其整套保护装置及其二次回路的性能和正确性进行最后的核准及验证，并进行整定某些保护的定值。

在发电机已并网，或变压器、电抗器、母线投运之后，尚需在负荷工况下对其几种保护装置进行某些测量及整定，以进一步校验保护回路的正确性。

为了提高经济效益及尽量缩短主设备（特别是发电机）的启动试验时间，在对其全套保护装置安装调试或大修试验结束之后，应对整套保护的输入—输出回路的完好性及与保护装置连接的正确性进行仔细而认真的试验及检查。

保护的输入回路包括：TA的二次回路、TV的二次及三次回路、开关量输入回路及转子电压输入回路、隔离刀闸辅助接点回路等。

保护的输出回路包括：信号输出及光字音响回路、启动其它保护回路及出口跳闸回路等。

第一节主设备启动之前对保护的试验检查一试验及检查条件整套保护已调试完毕。

所有缺陷已被清除。

通过试验已证明：保护柜后端子排上的各端子（TA二次三相电流接入端子、TV的二次及三次电压接入端子、出口及信号输出端子等）与保护装置实际要求完全相符，并与设计图纸完全一致。

保护装置柜后需要接地的端子排端子已可靠接地（接在铜排上）。

除了带电的TV二次回路来线及去跳运行断路器（例如，母联断路器或分段断路器）的跳闸回路及启动其它运行设备的保护回路（例如启动失灵及程控跳闸回路）的出线之外，其它端子排外侧的接入线已全部接在了端子排上。

用专用螺丝刀拧紧端子排上的所有接有线的端子，特别是TA二次端子排上的连接片固定螺丝。

打印一份完整的定值清单，并仔细与上级部门下达的定值通知单进行核对（特别是控制字），要求二者应完全一致。

二保护盘外TA及TV二次回路的检查按照“保安”及“反措”要求，对由TV及TA端子箱至保护盘的TA二次回路及TV二次、三次回路进行认真的检查。

检查结果应满足以下要求：1 各组TA（差动TA除外）二次，均应有可靠的“保安”接地点；差动保护的各组TA二次只能有一个公共的接地点，且该接地点应在保护盘上。

继电保护装置带电负荷校验的步骤及注意事项摘要：继电保护对于电力设备及变电站的安全、可靠运行具有重要意义，因此要重视校验电力系统中的继电装置，以确保继电装置的保护作用能够得到充分的发挥。

为了提高继电装置校验水平，本文结合实际工作经验，对带电符合校验的具体步骤以及注意事项进行了分析，以供参考。

一、带电负荷校验的作用带电负荷校验是建设电力系统时必须开展的一项工作，只有进行负荷校验才能够有效判断竣工后的输电工程、投入使用的新型电力设备是否处于正常工作状态。

在进行负荷校验的过程中，控制好继电装置，使其处于可靠运行以及安全运行状态，是保障电力工程当中的一次设备能够投入使用的前提条件，同时也是校验二次设备运行质量的重要途径。

此外，在建设电力基础设施的过程中，也必须开展负荷校验工作，只有校验带电负荷，才能够对电力系统当中的接线方式以及保护装置设计方案进行有效检查，便于及时找出错误的接线方式，并完善保护装置设计方案。

二、继电保护装置带电负荷校验的步骤及注意事项分析1.母线差动保护的带负荷校验发电厂和变电所的母线是电力系统的重要设备。

如果母线故障不能迅速地被切除，将会引起事故扩大，破坏电力系统的稳定运行，造成电力系统的瓦解事故。

因此，母线差动保护正常时均需投入运行。

但在新投断路器时，则应在断路器充电前将母差保护停用，带负荷后，测量保护回路的电流极性正确后再加用。

因此，母线差动保护回路的电流极性正确后再加用。

因此，母线差动保护带负荷校验，具体的步骤如下：①母线差动保护停用。

②进行充电操作。

③使断路器带上负荷后，由继电保护人员进行检验工作。

④检验保护回路的电流极性正确后，将母线差动保护加用。

⑤母线差动保护带负荷校验时的注意事项：⑥母线差动保护停用的方法要正确。

应先停用母差保护断路出口联接片，再停用保护直流电源。

取直流电源熔断器时，应先取正极，后取负极，也可根据现场需要不停用保护直流电源。

⑦带负荷校验时险除测定三相电路及差回路电流外，必须测中性线的不平衡电流，以确保回路的完整正确。
