焊口编码作业指导书

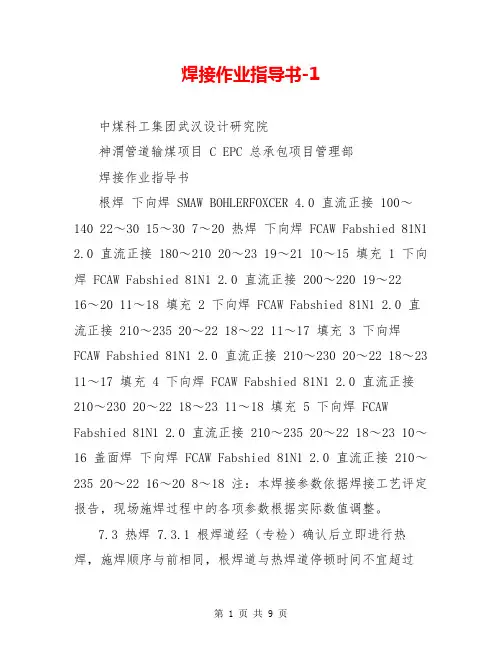

焊接作业指导书-1中煤科工集团武汉设计研究院神渭管道输煤项目 C EPC 总承包项目管理部焊接作业指导书根焊下向焊 SMAW BOHLERFOXCER 4.0 直流正接 100～140 22～30 15～30 7～20 热焊下向焊 FCAW Fabshied 81N1 2.0 直流正接 180～210 20～23 19～21 10～15 填充 1 下向焊 FCAW Fabshied 81N1 2.0 直流正接 200～220 19～22 16～20 11～18 填充 2 下向焊 FCAW Fabshied 81N1 2.0 直流正接 210～235 20～22 18～22 11～17 填充 3 下向焊FCAW Fabshied 81N1 2.0 直流正接 210～230 20～22 18～23 11～17 填充 4 下向焊 FCAW Fabshied 81N1 2.0 直流正接210～230 20～22 18～23 11～18 填充 5 下向焊 FCAW Fabshied 81N1 2.0 直流正接 210～235 20～22 18～23 10～16 盖面焊下向焊 FCAW Fabshied 81N1 2.0 直流正接 210～235 20～22 16～20 8～18 注：本焊接参数依据焊接工艺评定报告，现场施焊过程中的各项参数根据实际数值调整。

7.3 热焊 7.3.1 根焊道经（专检）确认后立即进行热焊，施焊顺序与前相同，根焊道与热焊道停顿时间不宜超过10 分钟，若停顿时间过长焊口温度下降，采取加热方式控制层间温度。

7.3.2 热焊由另外两名焊工分别按“钟点标记”的圆周段施焊两半圈，热焊采用熔化极药芯焊丝半自动下向焊。

（根据具体情况，也可以采用焊条电弧焊）。

7.3.3 热焊操作的焊工，施焊前应目视观察根焊道修磨的均匀程度，要仔细观察熔池和控制好焊丝移动速度，尽可能避免击穿根焊道的现象发生。

7.3.4 热焊操作时焊丝可做轻微的横向摆动，以确保根焊道与母材两侧结合部能够充分熔化。

C02焊接作业指导书标题：C02焊接作业指导书引言概述：C02焊接是一种常见的金属焊接方法，广泛应用于工业生产中。

为了确保焊接作业的安全和质量，制定一份C02焊接作业指导书是非常必要的。

本文将详细介绍C02焊接作业指导书的内容和要点。

一、安全操作指导1.1 确保工作场所通风良好，避免二氧化碳浓度过高。

1.2 检查焊接设备和工具是否完好，确保安全使用。

1.3 穿戴必要的个人防护装备，如焊接面罩、手套等。

二、焊接准备工作2.1 清洁焊接表面，去除油污和杂质，保证焊接质量。

2.2 调节焊接设备的电流和气体流量，确保焊接效果良好。

2.3 准备好焊接材料和辅助工具，以便随时使用。

三、焊接操作步骤3.1 确定焊接位置和角度，保持焊接枪的稳定。

3.2 开始焊接前，先进行试焊，调整好焊接参数。

3.3 按照焊接顺序和速度进行操作，确保焊缝均匀牢固。

四、焊接质量控制4.1 定期检查焊接质量，确保焊缝无裂纹和气孔。

4.2 对焊接部位进行X光检测或超声波检测，确保焊接质量达标。

4.3 记录焊接参数和质量检测结果，以备日后查阅。

五、事故处理和应急措施5.1 发生焊接事故时，立即停止焊接操作，采取相应的应急措施。

5.2 疏散工作人员，确保人员安全。

5.3 及时报告事故情况，进行事故原因分析，制定预防措施。

结论：通过制定C02焊接作业指导书，可以规范焊接操作，提高焊接质量，保障工作人员的安全。

遵守指导书的要求，是每位从事C02焊接工作的人员应该做到的。

愿本文所述内容对大家有所帮助，确保C02焊接作业的顺利进行。

焊接作业指导书2017 -CAL-FENGHAI.-(YICAI)-Company One1焊接工艺作业指导书编制：审核：批准：焊接工艺作业指导书1、范围本焊接工艺作业指导书规定了焊接工艺的技术要求。

2、规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB 9448-1988 焊接与切割安全3、焊工3.1 焊工必须经专门的理论学习和实际操作培训，经考试合格和主管部门的同意，方可担任指定项目的焊接工作。

3.2 具有合格证书的焊工，一般每三年应重新考核一次。

对中断焊接工作六个月以上者，必须重新考核。

3.3焊工在施焊前应认真熟悉图纸和焊接工艺。

3.4核查待焊焊缝坡口的装配质量和组对要求，对不符合装配质量和组对要求的焊缝应拒焊，并向有关部门反映。

3.5进行焊缝质量的自检，做好自检记录、焊缝标记或焊缝跟踪记录等工作。

1 焊接设备4.1 应根据焊接施工时需用的焊接电流和实际负载持续率，选用焊机。

4.2 每台焊接设备都应有接地装置，并可靠接地。

4.3 焊接设备应处于正常工作状态，安全可靠，仪表应检定合格。

2 焊接材料5.1 焊接材料（焊条、焊丝等）应为进货验收合格品。

对材质有怀疑时，应进行复验，合格后才能使用。

5.2 常规焊接材料的选用按附录A的规定。

5.3 焊前应根据焊条使用说明的规定对焊条进行烘干处理。

常用焊条推荐的烘干温度及时间见表1。

表1 焊条烘干温度及保温时间5.4 烘干后的焊条应放入100～150℃的保温箱（筒）内，随用随取。

低氢型焊条一般在常温下超过四小时应重新烘干。

重新烘干次数不应超过三次。

3 焊前准备6.1 坡口加工6.1.1 材料为碳素钢和碳锰低合金钢（标准抗拉强度≤540MPa）的坡口可采用冷加工或热加工方法制备。

焊接作业指导书[断点连头-沟道内组对-壁厚～㎜范围]编制审核:批准:2012年11月10日目录1 总则2 参考依据及规范性引用文件3 技术要求4 母材及焊材5 焊接设备及工具6 焊前准备7 焊接操作过程操作注意事项根焊热焊填充焊盖面焊8 外观检查9 安全作业10 关于焊缝返修焊接作业指导书作业对象：陕西神渭输煤管道安装作业项目：Φ559×δ㎜、Φ610×δ㎜壁厚范围的管子组对(SMAW＋FCAW)焊接项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20项目代号：SMAW-FeⅡ610-Fef2和FCAW- FeⅡ-5GX(K)-07/09/20焊接方法：焊条电弧焊（SMAW）根焊（打底焊道向上焊）、熔化极药芯焊丝半自动（FCAW）热焊、填充、盖面下向焊。

1 总则为了保证输煤管道的焊接质量，指导现场安装焊接机组清理、打磨、对口、点固焊、预热及施焊作业，特制定本“焊接作业指导书（WWI）”以下简称。

本“（WWI）”是依据“焊接工艺评定报告（PQR）”编制的操作细则性作业文件，是焊工施焊时使用的作业指导书，可保证施工时质量的再现性。

本“（WWI）”适用于输煤管道Ф610㎜、Ф559㎜，壁厚～㎜（管线、断点连头、沟道内组对）的施焊作业。

本输煤管道的焊接,除应执行本“管理部”所编制的“（WWI）”规定外，尚应符合国家现行有关标准、规范的规定，以及设计图纸的技术要求。

本“（WWI）”自2012年10月30日发布起，将在全神渭管道输煤项目EPC项目管理部（分包方）施工单位范围内推荐执行。

焊接作业指导书 Final approval draft on November 22, 2020阳明堡-峨口城镇燃气输气管道工程（一期工程）、繁城-砂河-金山铺城镇燃气输气管道工程（一期工程）三标段桩号B0+0.00～B5+351.43和桩号A0+0.00～A12+0.00线路工程焊工作业指导书编制：审核：审批：中色十二冶金建设有限公司繁峙项目部2017年 11月8日目录一、编制依据：1.1线路工程施工设计要求；1.2 GB50369—2006《油气长输管道工程施工及验收规范》；1.3 SY/T4103—2006《钢制管道焊接及验收》；1.4 SY/T4071—93《管道下向焊接工艺规程》；1.5 SY/T4052—92《油气管道焊接工艺评定办法》；二、焊口组对1.焊口组对形式如图：四、焊接方法与操作技术要求1.焊口预热环境温度低于等于5℃时，必须将焊口两侧100mm范围内预热，预热温度为100℃，并焊后缓冷。

1.1焊口预热前，在管段两侧加防风套密封管口，防止产生穿堂风，影响预热质量。

1.2预热采用环形火焰加热器加热或中频加热方法进行。

1.3预热时，为保障在预热范围内温度均匀，采用红外线测温仪在距管口50mm处，测量均匀圆周上的8点。

预热热源撤走1-2分钟后，尽快开始焊接。

2.焊接方法2.1焊口采用手工电弧下向焊打底、填充、盖面的方法进行。

2.2焊接机组在人员配备方面，考虑到死口分布的不连续性和困难地段组对施工的进度，每作业机组配备2名焊工，每人各负责二分之一管口（如图4.4－1）。

根焊、填充、盖面这三道工序由其负责施焊。

每层焊道焊完后，人工打磨检查处理。

2.3参与本工程焊接作业的焊工需持有上岗证方可进行施焊。

2.4整个施焊过程，按照焊接工艺程施工。

为防雨雪及风沙天气，各焊接机组均配备焊接挡风棚。

2.5当遇以下情况，在挡风棚内作业：当环境湿度大于90%RH时，可在挡风棚底部铺垫一层4mm厚的塑料布，并在焊接作业区内铺垫2平方米的5mm厚毛毡（以防焊接飞溅烧伤塑料层），从而阻止来自地面的潮气；在挡风棚的进气口加松软干燥的木锯末（每小时更换一次），以降低入气的湿度；同时，在挡风棚内，配置除湿机，以提高挡风棚内的整体干燥程度。

焊接工序作业指导书文件编号：JZ007版本：A/0 编制：批准：日期：二00九年九月二十五1、目的规定特殊过程：焊接过程作业指导，以确保特殊过程的有效控制。

2、范围适用于电弧焊的作业指导。

3、职责3.1生产技术部负责编制焊接作业指导书。

3.2车间焊工负责按作业指导书要求进行操作。

4、操作要求4.1施工准备4.1.1材料及要求：a) 钢筋：钢筋的级别、直径必须符合设计要求，有出公司证明书及复试报告单。

钢筋应无老锈和油污。

b) 钢材：预埋件的刚才不得有裂缝、锈蚀、斑痕、变形，其断面尺寸和机械性能应符合设计要求。

c) 焊条：焊条的牌号应符合设计规定。

如设计无规定时，应符合下表规定，焊条质量应符合以下要求：①药皮应无裂缝、气孔、凹凸不平等缺陷，并不得有肉眼看得出的偏心度。

②焊接过程中，电弧应燃烧稳定，药皮熔化均匀，无成块脱落现象。

③焊条必须根据焊条说明书的要求烘干后才能使用。

④焊条必须有出公司合格证。

4.1.2 主要机具：弧焊机、焊接电缆、电焊钳、面罩、堑子、钢丝刷、锉刀、榔头、钢字码等。

4.2 作业条件4.2.1 焊工必须持有有效的焊工合格证。

并应穿戴好焊工鞋、焊工手套等劳动防护用品。

4.2.2 帮条尺寸、坡口角度、钢筋端头间隙、接头位置以及钢筋轴线应符合规定。

4.2.3 电源应符合要求。

4.2.4 作业场地应有安全防护措施，制定和执行安全技术措施，加强焊工的劳动保护。

防止发生烧伤、触电、火灾、爆炸以及烧坏机器等事故。

4.3 操作工艺4.3.1 工艺流程：检查设备→选择焊接参数→试焊作模拟试件→送试→确定焊接参数→施焊→质量检验4.3.2 检查电源、焊机及工具。

焊接地线应与钢筋接触良好，防止因起弧而烧伤钢筋。

4.3.3 选择焊接参数。

根据钢筋级别、直径、接头形式和焊接位置，选择适宜的焊条直径、焊接层数和焊接电流，保证焊接与钢筋熔和良好。

4.3.4 试焊、做模拟试件。

在每批钢筋正式焊接前，应焊接3个模拟试件做拉力试验，经试验合格后，方可确定的焊接参数成批生产。

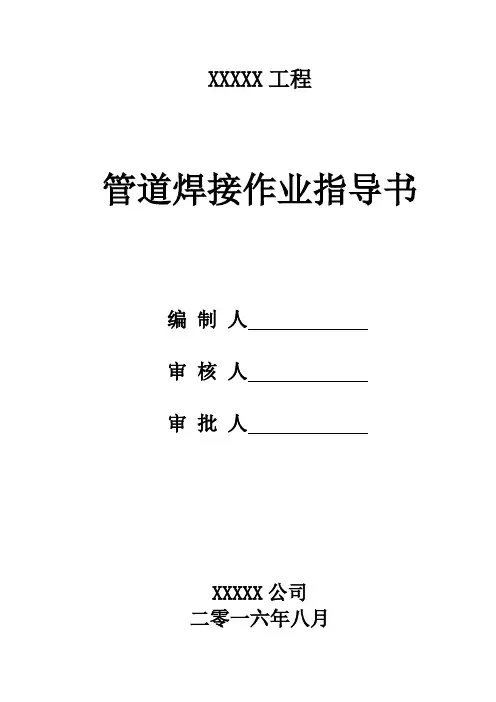

XXXXX工程管道焊接作业指导书编制人审核人审批人XXXXX公司二零一六年八月焊接作业指导书1.概况本作业指导书涉及XXXXX工程管道焊接作业，其管材的材质为20#钢。

2.编制依据、取用标准2.1施工组织设计；2.2设计院和设备厂家提供的相关的图纸；2.3《工业金属管道工程施工规范》GB50235-2010：2.4《现场设备、工业管道焊接工程施工及验收规范》50236-20112.5《石油天然气金属管道焊接工艺评定》SY/T0452-20122.6《承压设备用焊接材料订货技术条件》NB/T47018.2-20102.7《石油天然气钢制管道无损检测》SY/T 4109-20132.8《钢制管道焊接及验收》SY4103-20062.9公司焊接工艺评定报告规范参数3.作业准备及施工要求3.1设备：EXT-400型交流焊机、磨光机、砂轮机、焊条烘烤箱、保温桶、温度计、工艺卡。

3.2焊接材料：焊条J427型Ф2.5mm、Ф3.2mm，焊丝CHG-S5.3.3人员、车辆及劳保配备：材料管理员、焊接技术人员、质检员、焊工、司机、防护面罩、护目镜、安全帽、胶皮手套、工服、工鞋等。

3.4施工要求3.4.1焊工必须是经过焊接基本知识和实际操作技能的培训，并按DL/T679-2012《焊工技术考核工程》考核，取得焊工合格证书，持证焊工必须在其考试合格的项目及其认可范围内施焊。

3.4.2焊前核对管材规格型号及材质，技术人员要向焊工进行技术措施、安全措施交底。

焊工本人要对施焊部件的工艺要求了解清楚，凡遇与作业指导书要求不符时，焊工应拒绝施焊。

当出现重大质量问题时，报有关人员，不得自行处理。

4.材料管理4.1根据钢管的材质，合理选择焊接材料。

4.2焊材的烘烤按下表进行：烘烤后的焊条应保存在100-150℃的恒温箱中，随用随取取，每次领取不得超过3公斤。

在现场使用时应配有保温性能良好的保温桶，超过允许使用时间后应重新烘烤。

4.3焊接材料管理焊材的正确选用和防止吸潮时保证焊接质量最重要的两个方面，错用焊材将会造成严重后果。

焊接作业指导书及焊接工艺文件编号：005 版本/版次：A/0 日期：2010.21.目的：明确工作职责，确保加工的合理性、正确性及可操作性。

规 范安全操作，防患于未然，杜绝安全隐患以达到安全生产并保证 加工质量。

2. 范围：2.1. 适用于钢结构的焊接作业。

2.2. 不适用有特殊焊接要求的产品及压力容器等。

3. 职责：指导焊接操作者实施焊接作业等工作。

4.2. 基本作业:4.2.1. 查看当班作业计划：按作业计划顺序及进度要求进行作业，以 满足生产进度的需要。

4.2.2 .阅读图纸及工艺：施焊前焊工应仔细阅读图纸、技术要求及焊 接工艺文件，明白焊接符号的涵义。

确定焊接基准和焊接步骤； 自下料的要计算下料尺寸及用料规格，参照工艺要求下料。

有半 成品分件的要核对材料及尺寸，全部满足合焊图纸要求后再组焊。

4.工作流程 4.1作业流程图4.2.3. 校准：组焊前校准焊接所需工、量具及平台等。

4.2.4. 自检、互检：所有焊接件先行点焊，点焊后都要进行自检、互检，大型、关键件可由检验员配合检验，发现问题须及时调整。

425.首件检验：在批量生产中，必须进行首件检查，合格后方能继续加工。

4.2.6.报检：工件焊接完成后及时报检，操作者需在图纸加工工艺卡片栏及施工作业计划上签字。

（外加工件附送货单及自检报告送检）。

5. 工艺守则：5.1. 焊前准备5.1.1. 施焊前焊缝区（坡口面、I型接头立面及焊缝两侧）母材表面20〜30mm宽范围内的氧化物、油、垢锈等彻底清理干净，呈现均匀的金属光泽。

5.1.2 .检查被焊件焊缝（坡口形式）的组对质量是否符合图纸要求，对保证焊接质量进行评估，如有疑义应向有关部门联系，以便采取相应工艺措施。

5.1.3. 按被焊件相应的焊接工艺要求领取焊接材料，并确认焊接牌号无误。

5.1.4. 检查焊接设备是否运转正常，各仪表指数是否准确可靠，然后遵照本工艺提供的工艺规范参数预调焊接电流、电压及保护气体流量。

C02焊接作业指导书标题：C02焊接作业指导书引言概述：C02焊接是一种常见的金属焊接方法，广泛应用于工业生产中。

为了确保焊接作业的质量和安全性，制定一份C02焊接作业指导书是非常必要的。

本文将从焊接准备、操作步骤、安全注意事项、焊后处理和常见问题解决等方面，详细介绍C02焊接作业指导书的内容。

一、焊接准备1.1 准备焊接设备：包括焊接机、气瓶、焊接枪等。

1.2 准备焊接材料：选择适合的焊丝和焊接件。

1.3 清洁工作区：确保焊接区域干净整洁，避免杂物干扰焊接作业。

二、操作步骤2.1 调节焊接电流温和压：根据焊接材料的厚度和类型，调节合适的焊接参数。

2.2 焊接位置选择：选择适合的焊接位置，确保焊接作业顺利进行。

2.3 开始焊接：将焊枪对准焊接件，按下扳机开始焊接，保持稳定的焊接速度和角度。

三、安全注意事项3.1 穿戴防护装备：包括焊接手套、面罩、防护眼镜等。

3.2 避免焊接区域有可燃物：确保焊接区域周围没有易燃物，避免火灾发生。

3.3 注意通风：保持焊接区域通风良好，避免吸入有害气体。

四、焊后处理4.1 检查焊接质量：检查焊缝是否坚固，有无裂纹等质量问题。

4.2 整理工作区：清理焊接区域，避免杂物堆积影响下次作业。

4.3 关闭设备：关闭焊接机温和瓶，确保设备安全。

五、常见问题解决5.1 焊接过程中浮现飞溅：调整焊接参数，保持焊接速度和角度稳定。

5.2 焊接缝不坚固：检查焊接材料和焊接参数，重新焊接。

5.3 焊接机浮现故障：及时住手作业，联系维修人员处理。

总结：制定一份C02焊接作业指导书，可以匡助焊接人员规范操作流程，提高焊接质量和安全性。

以上介绍的内容是指导书的基本要点，希翼能对C02焊接作业有所匡助。

焊接作业指导书一、总则1.1制定依据本公司焊接作业指导书参照ANSI/AWS DI.1-88标准制定（ANSI/AWS DI.1-88标准即美国国家标准美国焊接学会1988年制定的钢结构焊接规范）。

1.2适用范围本公司焊接作业指导书只供在公司内部使用，不适用于压力容器或压力管道类焊接，只适用于普通类的静载结构或动载结构和棺材结构的焊接。

1.3焊接用母材的规定本公司焊接作业指导书指定的焊接母材为常用的碳素结构钢和低合金钢。

如果工作中有特殊母材的焊接需求，必须参照ANSI/AWS DI.1-88标准的有关规定，只要在满足ANSI/AWS DI.1-88标准该标准的情况下才可允许使用。

本作业指导书不适用于母材厚度小于3mm的焊接。

1.4焊接方法本公司焊接作业指导书的焊接方法为药皮焊条电弧焊（SMAW）。

因为本公司产品主要是矿山冶金机械类产品，生产批量小，焊缝长度小；工件厚度一般在10-40mm左右；产品接头主要是对接、搭接和角接等接头形式；母材主要是普通碳素钢和低合金钢等。

1.5安全措施1.5.1电焊机外壳，必须接地良好，其电源的装卸应有电工进行。

1.5.2电焊机要设单独的开关，开关应放在防雨的闸箱内，拉合时应戴手套侧向操作。

1.5.3焊钳与把线必须绝缘良好，连接牢固，更换焊条应戴手套，在潮湿的地点工作，应站在绝缘胶板或木板上。

1.5.4严禁在带压力的容器或管道上施焊，焊接带电的设备必须先切断电源。

1.5.5焊接贮存过易燃、易有毒品的容器或管道，必须清除干净，并将所有孔口打开。

1.5.6在密闭金属容器内施焊时，容光焕发器必须可靠接地，通风良好，并且有人监护，严禁向容器内输送氧气。

1.5.7焊接预热工件时，应有石棉布或挡板等隔热措施。

1.5.8把线地线禁止与钢丝绳接触，更不得用钢丝绳或机电设备代替零线。

所有地线接头必须连接牢固。

1.5.9更换场地移动把线时，应切断电源，并不得手持把线爬梯登高。

1.5.10清除焊渣、采用电弧气刨清楚时，应戴防护眼睛和面罩，防止铁渣飞溅伤人。

*******焊接作业指导书编写：**审核：**批准：**2016年9月焊接作业指导书1、工程概况抚**** ，材质均为Q235B，所有管道对接焊缝采用V型坡口焊接，采用单面焊双面成型焊接工艺。

焊接方法采用手工电弧焊（DS）焊接，氩弧焊打底，2遍电焊焊接，焊条使用J427。

2、编制依据3、作业准备和条件要求（1）焊接准备，ZX7-400逆变焊机、BX3-500型，切割工具G01-100割炬，打磨工具Φ100角向磨光机。

（2）焊接材料：采用J427焊条，规格为Φ，焊材应有质保书，使用前应按其说明书要求进行烘焙，烘焙温度：350°，时间：恒温为一小时。

（3）焊接前由技术人员向焊工进行技术措施、安全措施交底，完成签证：焊工本人对施焊部位的焊接工艺要求要理解清楚。

（4）人员安排：焊接技术人员、质量检查员、焊工。

（5）焊工必须是经过基本知识和实际操作技能培训，取得焊工合格证书的人员担任。

凡担任管子工作的焊工，必须有相应项目合格证。

（6）焊工应凭焊接工作单领取焊条，并严格按焊接材料管理程序执行，携带焊条保温桶，保温桶应通电保存80-100℃，保温桶内的焊条，应随用随取。

当天没用完的焊条即时退回；第二天用时焊条重新烘干，重复烘焙次数不超过两次。

（7）焊接前，应清理干净焊口表面及近缝区的油、漆、垢、锈等，直至发出金属光泽，清理范围为：对接焊口每侧各为10-15mm。

（8）破口加工要求按照设计院提供的安装图纸进行，所有管道对接采用V型坡口。

（9）组对参数如图：4、工序关键点控制施（1）见证控制点①焊工资格审核。

②焊接工艺卡。

③焊接材料合格证书。

④作业指导书技术交底签证记录。

⑤焊接过程中质量监督及作业指导书执行情况。

（2）检查点①坡口清理情况的抽检。

②焊接完成后对焊缝的质量进行自检、专检。

③焊接完成后，由质量部门进行复检验收。

5、作业程序：焊接组装时待焊工件垫置牢固，以防止在焊接过程中产生变形和附加应力。

焊接作业指导书1.适用范围1.1适用于吉林—长春成品油管道工程坡口加工、清管、组对、焊接作业施工。

2.主要编制依据2.1*******管道工程招标文件与承包合同2.2*******管道工程线路施工图纸2.3*******管道工程线路施工技术要求2.4*******管道工程焊接工艺规程2.5《油气长输管道工程施工及验收规范》GB50369-20062.6《钢制管道焊接及验收》SY/T 4103-20063.工作流程4.工作内容与要求4.1 一般要求4.1.1根据焊接工艺评定书的要求，将到达施工现场的防腐管坡口进行修整，以达到焊接工艺要求的形式和几何尺寸，同时清理管口附近20mm 内的油污、铁锈和污垢等，露出金属本色。

4.1.2组对前对管体防腐层、管材进行检查，如果有损伤应进行修补，损伤无法修补的防腐管，不得用于工程中。

对管口周长尺寸、壁厚进行复检，确保按设计要求正确使用。

采用清管器或其他适当的工具将管内的杂物清理干净，以确保防腐管内部清洁，无任何杂物。

4.1.3一般地段管口组对必须使用内对口器，连头处及安装弯头（管）时可采用外对口器。

管口组对必须使用吊管机配合进行，吊管机数量定为两台，并采取适当的稳固措施，使管子在同一水平线上，支撑高度应大于0.5m。

4.1.4组对时，管道的坡口、钝边、对口间隙、错边量等尺寸必须符合施工规范和焊接规程的有关规定。

两管口的直焊缝或螺旋缝在圆周上必须错开100mm以上，两环向焊缝间的长度不小于管外径。

4.1.5焊接材料在到达施工现场时必须具有质量证明书、合格证、复检报告。

在收齐焊材各种质量证明文件后，报监理确认。

焊接材料必须按施工规范、焊接工艺及产品使用说明书要求保存、使用。

4.1.6参加施工的焊工必须持上岗前颁发的“上岗证”，做到持证上岗。

同时熟练掌握焊接工艺，现场焊接施工中必须严格执行焊接工艺要求。

4.1.7焊接地线必须按要求制作使用：地线使用专业卡子与电缆连接，卡子末端应接一段与焊接管道相同材质的金属，该段金属与管道连接时，必须放置在坡口内或焊道上，不得与管体连接。

报验申请表工程名称：内蒙古额吉淖尔盐场锅炉安装工程编号：致：内蒙古额吉淖尔盐场我单位已完成了焊接作业指导书的编制工作，现报上该报验申请表，请予以审查和验收。

附：焊接作业指导书承包单位（章）：山东兴润建设有限公司项目经理：日期：年月日监理单位审查意见：项目监理机构：总/专业监理工程师：日期：年月日建设单位审查意见：建设单位工程师：日期：年月日锡林郭勒盟额吉淖尔盐场45t/h锅炉安装工程焊接作业指导书编制：审核：批准：编制单位：山东兴润建设有限公司目录一、编制依据 ----------------------------------------------1二、焊接环境--------------------------------------------- 1三、焊条管理 ----------------------------------------------1四、施焊方案 ----------------------------------------------2五．施工工艺流程 -------------------------------------------3六、各种焊接位置操作技术 -----------------------------------4七、安全注意事项 -------------------------------------------5八、危险因素及控制措施 -------------------------------------6九、环保注意事项 -------------------------------------------7一、编制依据《电力建设施工及验收技术规范》（锅炉篇）《电力建设施工及验收技术规范》（管道篇）（焊接篇）《火力发电厂汽水管道应力计算技术规定》凡参加本工程焊接的焊工，必须持有劳动部门颁发的锅炉压力容器焊工考试合格证书，施焊的钢材种类、焊接方法和焊接位置均应与焊工本人考试合格项目相符。

目录1.工程概述 02.编制依据 03.焊接准备 04.焊条管理 05.坡口准备及管道组对 (1)6.管道焊接 (1)6.1碳钢管道的焊接 (1)6.2不锈钢管道焊接 (2)6.3异种钢焊接 (3)7.焊接检查 (3)7.1 焊接前检查 (3)7.2 焊接中间检查 (3)7.3 焊接后检查 (3)7.4 焊口返修 (4)7.5 焊接资料整理 (4)8.安全防范措施 (4)8.1 焊接作业前的安全准备 (4)8.2 焊接、切割中的安全 (5)8.3 焊接、切割后的安全检查 (5)8.4 电弧焊（割）安全要求 (6)8.5 氧—乙炔焰（切割）作业安全要求 (6)9.风险分析及控制措施 (6)10.附件（焊接工艺评定报告） (6)焊接工艺作业指导书1.工程概述2.编制依据2.1《现场设备、工业管道焊接工程施工及验收规范》GB 50236-20112.2《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T 3523-20092.3工艺部分图纸总说明2.4《焊工技术考核规程》（DL/T679—1999）2.5《焊接工艺评定报告》3.焊接准备3.1施工前根据该项目的材质规格及焊接方法，提供合格的焊接工艺评定报告。

3.2以合格的焊接工艺评定为依据，编制焊接作业指导书，指导焊工现场焊接作业。

3.3凡参与管道及钢结构焊接的焊工，并应取得所施工范围内和质量技术监督部门及业主认可的合格资格。

3.4取得施焊资格的焊工，在施焊过程中，应按批准的焊接工艺进行焊接。

3.5建立施工现场焊条二级库，二级库内包括焊条堆放架、焊条烘箱、焊条恒温箱、温度计、湿度计及焊条烘烤、领用、发放及回收制度等。

且派专人负责二级库工作。

3.6施工用电焊机、砂轮机、等离子切割机等机具经验合格。

3.7焊条、焊丝选用符合国家及行业规范规定，焊接材料应提供焊材质量说明书,其提供的化学成分，力学性能等指标应符合有关标准的要求，外观不得有锈蚀等缺陷，不合格的产品不能使用。

电焊作业作业指引书1焊前准备：1.1备好面罩、穿工作服、劳保鞋和戴工作帽、手套。

1.2接通焊机电源，观测各种仪表和信号与否处在正常状态。

1.3依照被焊工件厚度、焊缝形式、焊缝厚度、选取恰当电源、焊条。

并检查焊条与否受潮，受潮时要烘干。

1.4依照焊件不同材质，选取相适应材质焊条。

1.4.1低碳钢与低碳钢焊接型号 4221.4.2低碳钢与中碳钢焊接型号 5021.4.3碳钢与不锈钢焊接型号 3021.4.3不锈钢与不锈钢焊接型号 102、3021.5按产品图规定需要开坡口必须开坡口。

1.6经坡口加工后待焊边沿若受到油漆等污染，焊前必要用火焰烧烤或砂轮打磨等办法清除干净。

1.7焊接装配间隙均匀适度，并避免浮现沿焊缝根部错边现象。

2、定位焊2.1定位焊用焊条和正式焊接用相似。

焊迈进行再烘干。

不许使用废焊条或不知型号焊条。

2.2双面焊且背面需清根焊缝，定位焊缝最佳布置背面；形状对称构件，定位焊缝也要对称布置；有交叉焊缝地方不设定位焊缝，至少离开交叉点50mm。

2.3由于焊道短，冷却快，焊接电流应比正常焊接电流大15%～20%。

对于刚度大或焊接性差焊件，应恰当预热，以防止定位焊缝开裂，收弧时注意填满弧坑，防止该处开裂。

-1-2.4定位焊缝尺寸按下表执行。

单位：mm定位焊缝尺寸视构造刚性大小而定，在满足装配强度规定前提下，尽量小某些。

从减小变形和填充金属考虑，可缩小定位焊间距，以减小定位焊缝尺寸。

2.5焊后清渣彻底，以防正式焊接时产生缺陷。

3焊接3.1检查清理接头坡口及其附近（约20mm内）表面去除油、锈、漆和水等污染物。

3.2考虑焊后变形，收缩等因素，选取恰当焊接顺序。

3.3对刚性大或焊接性差而容易产生裂纹构造，焊前要预热。

3.4各道焊缝焊后彻底清渣，防止后道焊缝浮现夹渣、气孔等焊接缺陷。

-2-3.5焊接工艺参数表只要条件容许，都尽量使之在平焊位置（对接）和横焊位置（角接）进行焊接。

普通不在立焊和仰焊位置进行焊接。
