无铅自动波峰焊作业指导书01
无铅自动波峰焊作业指导书01
一、引言
二、准备工作
1.确认焊接设备和工具的完好性。

2.准备所需焊接材料，如无铅焊锡丝、助焊剂等。

三、操作步骤
1.打开焊接设备电源，确认设备参数设置正确。

2.检查焊嘴温度，确保其达到工作温度。

3. 将待焊接的PCB（Printed Circuit Board，印刷电路板）放置在焊嘴下方的传送带上。

4.调整焊锡浸入深度，使其能够完全湿润焊垫而不超出焊垫边缘。

5.打开助焊剂喷雾器，并根据需要将适量助焊剂均匀喷洒在焊垫上。

6.将待焊接元件放置在PCB上，并确保其正确对位。

7.触摸开关或脚踏开关以开始焊接过程。

8.焊接完成后，确认焊接质量并进行可靠性测试。

9.将已焊接好的PCB从传送带上取下，并进行下一步工序。

四、操作注意事项
1.操作者应注意个人安全，佩戴防护手套和眼镜等个人防护用具。

2.注意焊接温度和时间的控制，避免焊接过热或不充分。

3.注意焊接位置的精确对位，避免焊接偏移或短接。

4.避免焊接过程中的振动或冲击，以免影响焊接质量。

5.定期检查和维护焊接设备，确保其正常工作。

五、作业记录
六、结束语。

波峰焊作业指导书一、目的：确保波峰焊机在使用时各参数符合所生产产品的规定，避免操作失误产生不良。

二、合用范畴：合用于有铅、无铅波峰焊。

三、操作内容3.1：检查设备里面有无杂物，做好清洁，确保安全后，开气、开机，选择生产程序。

3.2：波峰焊导轨宽度要根据 PCB 宽度进行调节，启动运风，网带运输，冷却电扇。

3.3：然后再按次序先后启动温区开关，待温度升到设定温度时即可开始过 PCB 板，过板注意方向。

确保放在波峰焊传送带的持续 2 块板之间的距离不不大于 5cm。

3.4：波峰焊机锡炉温度控制：有铅锡炉温度控制在（245±5）℃；温度曲线 PCB 板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，PCB 板上元件的焊点温度的最低值为235℃。

（当波峰与 PCB 接触前板温度：80℃~110℃）。

3.5：浸锡时间为：波峰 1 控制在 0.5～1 秒，波峰 2 控制在 2～3 秒；传送速度为：1.0～1.5 米/分钟；夹送倾角 5-10 度；助焊剂喷雾压力为 2-3Psi；针阀压力为 2-4Psi；3.6：根据波峰焊接生产工艺给出的参数严格控制波峰焊机电脑参数设立，每天准时统计波峰焊机参数。

3.7：每小时抽检 10 个样品，检查不良点数状况并统计数据。

PCB 板在锡炉波峰上停留时间不超出 30 秒，正常锡炉温度工作不能超出320℃。

3.8：检查波峰焊机助焊剂喷雾状况做好 5S，确保不会有助焊剂滴到 PCB 上的现象。

检查波峰焊机波峰与否平整，喷口与否被锡渣堵塞，问题立刻解决。

每4 小时要把锡炉内的锡渣清理一次，对于无铅锡炉必须每2 小时清理一次。

每次更换助焊剂后，不要放板，把先前管子里的助焊剂喷干净后再放板。

3.9：生产前需检查波峰过板高度与否平行、适宜、锡波表面与否干净，有问题应立刻解决，生产线过板间距超出10 分钟以上，锡波表面会形成一种氧化膜，应用铲刀进行去除。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，利用焊锡的表面张力形成波峰，实现焊接的目的。

本作业指导书旨在提供波峰焊作业的详细步骤和注意事项，以确保焊接质量和操作安全。

二、设备准备1. 波峰焊设备：包括焊接机、焊接台、传送带等。

2. 焊接工具：焊针、焊锡、焊锡丝、钳子等。

3. 焊接材料：焊锡、焊剂等。

三、作业步骤1. 准备工作a. 检查焊接设备是否正常工作，确保电源接地良好。

b. 检查焊接工具和材料的质量和数量，确保充足。

c. 清洁焊接台和传送带，确保无杂质和污垢。

2. 调整参数a. 根据焊接件的要求，调整焊接机的温度、速度和波峰高度等参数。

b. 确保参数调整合理，以确保焊接质量和稳定性。

3. 安装焊接件a. 将待焊接的电子元器件放置在传送带上，确保位置准确。

b. 使用钳子或其他工具将焊接件固定在焊接台上，防止移动。

4. 进行焊接a. 打开焊接机的电源，启动传送带。

b. 等待焊接机预热至设定温度后，将焊接件送入焊接区域。

c. 等待焊接完成后，将焊接件从焊接台上取下，放置在冷却区域。

5. 检查焊接质量a. 观察焊接点是否均匀、完整，无明显缺陷。

b. 使用测试工具进行电气性能测试，确保焊接质量符合要求。

四、安全注意事项1. 在进行波峰焊作业前，必须戴上防静电手套和防静电鞋，以防止静电对焊接件造成损害。

2. 确保焊接区域通风良好，避免焊接烟雾对人体健康的影响。

3. 在进行焊接操作时，应注意避免焊接机和焊接台的高温表面，以免烫伤。

4. 确保焊接机的电源接地良好，避免电击事故的发生。

5. 在进行焊接操作时，应注意保持集中注意力，避免操作失误导致事故发生。

五、维护保养1. 定期清洁焊接设备，包括焊接机、焊接台和传送带等，以确保设备正常运行。

2. 定期检查焊接工具和材料的质量和数量，及时补充和更换。

3. 定期检查焊接机的参数调整，确保焊接质量和稳定性。

4. 定期检查焊接件的焊接质量，及时修复和更换不合格的焊接件。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接工艺，主要用于焊接电路板上的表面贴装元件。

本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和工作安全。

二、设备准备1. 波峰焊机：型号XXX，功率XXX，工作电压XXX。

2. 焊接台：确保台面平整，无杂物。

3. 焊接材料：焊接锡丝、焊接剂等。

三、作业步骤1. 准备工作a. 确保工作区域整洁，无杂物。

b. 检查波峰焊机的电源线是否接地可靠。

c. 检查焊接台的温度调节器是否正常工作。

d. 检查焊接材料的质量和数量是否充足。

2. 调试波峰焊机a. 打开波峰焊机电源开关，待其预热至工作温度。

b. 调节波峰焊机的焊锡温度和速度，以适应焊接材料的要求。

c. 确保波峰焊机的传动装置和焊锡波峰的高度调节合适。

3. 准备焊接材料a. 将焊接锡丝插入焊锡丝架上，并调整焊锡丝的供给速度。

b. 检查焊接剂的质量和数量是否充足。

4. 进行焊接a. 将待焊接的电子元器件放置在焊接台上，确保位置准确。

b. 将焊接剂涂抹在焊接点上，以提高焊接质量。

c. 将焊锡丝放置在焊接波峰上，使其与焊接点接触。

d. 等待焊接完成后，将焊接板从焊接台上取下。

5. 检查焊接质量a. 使用显微镜或放大镜检查焊接点的焊锡形状和焊缝是否完整。

b. 检查焊接点是否存在焊锡球、焊锡桥等缺陷。

c. 使用万用表等工具检测焊接点的电气连接性能。

6. 清洁工作区a. 清除焊接台上的焊锡残留物和焊接剂。

b. 将焊接材料和工具归位，并妥善保管。

四、安全注意事项1. 在进行波峰焊作业前，务必佩戴防护眼镜和防静电手套。

2. 避免直接接触焊锡波峰，以防烫伤。

3. 在操作过程中，注意防止焊接材料和工具掉落，以免引起意外伤害。

4. 在焊接完成后，确保波峰焊机和焊接台的电源已关闭，防止电击事故发生。

5. 定期检查波峰焊机和焊接台的电气安全性能，确保设备正常工作。

五、总结本作业指导书详细介绍了波峰焊作业的步骤和操作要点，以及安全注意事项。

波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，主要用于电子产品的制造过程中。

本文将详细介绍波峰焊的作业指导，包括准备工作、操作步骤、注意事项等内容，以确保焊接质量和作业安全。

二、准备工作1. 确保工作区域清洁整齐，无杂物和易燃物。

2. 检查焊接设备和工具的完好性，确保其正常工作。

3. 准备所需的焊接材料，如焊锡丝、焊接通量等。

三、操作步骤1. 将待焊接的电子元器件放置在焊接台上，并进行固定，确保其稳定。

2. 打开焊接设备的电源开关，预热设备，使其达到适宜的焊接温度。

3. 将焊锡丝插入焊锡丝架上，并通过设备的送锡机构将焊锡丝送入焊接头。

4. 调整焊接设备的参数，如温度、速度等，以适应不同焊接要求。

5. 将焊接头轻轻接触到待焊接的电子元器件上，保持一定的接触时间，使焊锡丝充分熔化。

6. 缓慢移动焊接头，使焊锡丝均匀地覆盖在焊接点上，形成均匀的焊接波峰。

7. 焊接完成后，将焊接头离开焊接点，等待焊接点冷却固化。

四、注意事项1. 在进行波峰焊作业前，必须仔细阅读并理解设备的操作手册，确保正确操作。

2. 在操作过程中，应佩戴防护眼镜和手套，以防止热溅和其他伤害。

3. 注意焊接设备的安全使用，避免触摸热部件和电源线，以免发生电击和烫伤。

4. 确保焊接设备的通风良好，避免产生有害气体的积聚。

5. 根据具体焊接要求，合理调整焊接参数，以获得最佳的焊接效果。

6. 在操作过程中，要保持专注和集中注意力，避免分心和疏忽造成事故。

7. 焊接完成后，及时清理焊接设备和工作区域，以保持整洁。

五、总结波峰焊作业是一项关键的电子元器件焊接工艺，正确的操作步骤和注意事项对于焊接质量和作业安全至关重要。

通过本指导书的详细介绍，相信您已经掌握了波峰焊作业的基本要点，希望能够在实际操作中取得良好的效果。

如有任何疑问或需要进一步的指导，请随时与我们联系。

祝您工作顺利！。

波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子组装技术，广泛应用于电子产品的制造过程中。

它采用波峰焊机将焊接部件浸入熔融的焊锡中，将焊锡融入到焊接部件与焊盘之间，实现可靠的焊接连接。

本文档将为您提供波峰焊操作的详细指导，帮助您顺利完成波峰焊作业。

二、安全注意事项1. 在进行波峰焊作业前，务必戴上适当的个人防护设备，如护目镜、手套等。

2. 注意熔融焊锡和焊接机的高温，避免烫伤。

3. 确保工作区域通风良好，避免吸入有害的焊接烟雾。

三、工作流程1. 准备工作a. 准备波峰焊机，并检查其工作状态是否正常。

b. 准备焊接部件和焊盘，确保其表面无污垢、油脂等杂质，以免影响焊接质量。

c. 调整焊锡波峰的高度和温度，以适应不同的焊接要求。

2. 进行焊接a. 将焊接部件按照预定位置放置在焊盘上。

b. 打开波峰焊机的开关，使焊锡熔化并形成波峰。

c. 将焊接部件快速浸入焊锡波峰中，注意保持稳定且垂直的姿势。

d. 焊接时间根据焊接部件的大小和要求进行调整，一般为几秒到数十秒不等。

3. 焊接质量检查a. 在完成焊接后，需对焊接质量进行检查。

检查焊接点是否牢固，焊锡是否完全润湿焊盘和焊接部件。

b. 使用显微镜等工具对焊接点进行检查，确保焊接质量符合标准要求。

四、常见问题及解决方法1. 焊接不牢固可能原因：焊接部件或焊盘表面存在油脂或污垢。

解决方法：在进行焊接之前，确保焊接部件和焊盘的表面清洁。

2. 焊接冷焊可能原因：焊锡波峰温度过低或焊接时间过短。

解决方法：增加焊锡波峰的温度或延长焊接时间。

3. 焊锡溢出可能原因：焊锡波峰温度过高或焊接过长。

解决方法：减少焊锡波峰的温度或缩短焊接时间。

五、维护保养1. 定期清洁焊接机的内部和外部，保持机器的良好工作状态。

2. 及时更换焊锡波峰和焊锡，以确保焊接质量的稳定性。

3. 注意使用过程中的异常情况，如出现异常声响、烟雾等，应立即停止使用，并联系维修人员进行检查和维修。

六、总结波峰焊是一种可靠且高效的焊接技术，广泛应用于电子产品的制造过程中。

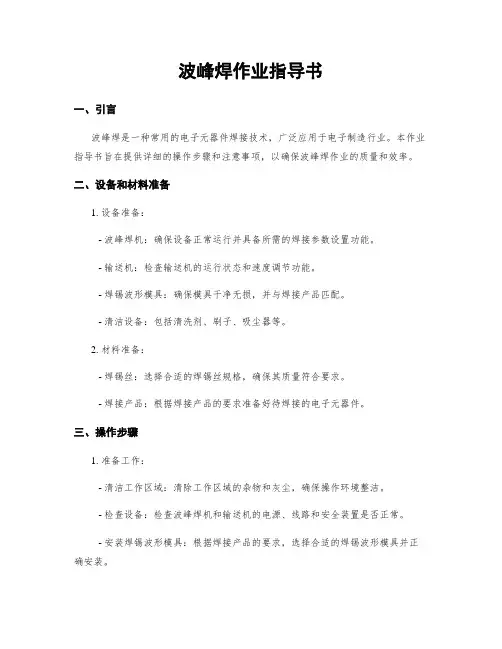

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接技术，广泛应用于电子制造行业。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。

二、设备和材料准备1. 设备准备：- 波峰焊机：确保设备正常运行并具备所需的焊接参数设置功能。

- 输送机：检查输送机的运行状态和速度调节功能。

- 焊锡波形模具：确保模具干净无损，并与焊接产品匹配。

- 清洁设备：包括清洗剂、刷子、吸尘器等。

2. 材料准备：- 焊锡丝：选择合适的焊锡丝规格，确保其质量符合要求。

- 焊接产品：根据焊接产品的要求准备好待焊接的电子元器件。

三、操作步骤1. 准备工作：- 清洁工作区域：清除工作区域的杂物和灰尘，确保操作环境整洁。

- 检查设备：检查波峰焊机和输送机的电源、线路和安全装置是否正常。

- 安装焊锡波形模具：根据焊接产品的要求，选择合适的焊锡波形模具并正确安装。

2. 参数设置：- 波峰焊机参数设置：根据焊接产品的要求，设置合适的焊接温度、速度和波形参数。

- 输送机速度调节：根据焊接产品的要求，调节输送机的速度，确保焊接质量和生产效率的平衡。

3. 焊接操作：- 将待焊接的电子元器件放置在焊接产品的焊点位置上。

- 启动波峰焊机和输送机，确保焊接过程的连续性和稳定性。

- 观察焊接过程中的焊接质量，确保焊接点的完整性和良好的焊锡覆盖。

- 定期检查焊锡波形模具的清洁程度，及时清理焊锡残留物和污垢。

4. 检验和清洁：- 检验焊接质量：使用适当的检测工具和方法，对焊接点进行质量检验，确保焊接质量符合要求。

- 清洁焊接产品：使用清洁剂和刷子清洁焊接产品，去除焊锡残留物和污垢。

- 清洁设备：定期清洁波峰焊机、输送机和焊锡波形模具，保持设备的良好工作状态。

四、注意事项1. 安全第一：在进行波峰焊作业时，必须遵守相关的安全操作规程，佩戴个人防护设备，如手套、护目镜等。

2. 设备维护：定期检查和维护波峰焊机和输送机，确保其正常运行并及时修复故障。

本文部分内容来自网络整理，本司不为其真实性负责，如有异议或侵权请及时联系，本司将立即删除！== 本文为word格式，下载后可方便编辑和修改！ ==波峰焊作业指导书篇一：波峰焊作业指导书篇二：波峰焊作业指导书波峰焊作业指导书：1．目的：确保波峰焊机在使用时各参数符合所生产产品的要求，保证工序能力得到有效的连续监视和控制。

2．范围：适用于有无铅波峰焊。

3．职责：3.1生产技术部波峰焊技术员负责对波峰焊机的使用和操作及保养。

3.2生产技术部负责波峰焊机相关参数的检测、效验。

3.3品保部负责监控和纠正措施的发起，验证。

3.4技术部负责锡样检测。

4. 波峰焊相关工作参数设置和标准：1.助焊剂参数设置根据规范设置如下：现公司使用的助焊剂：生产厂家助焊剂焊点面预热温度（℃）一远GM—1000减摩AGF-780DS-AA80-120Kester979110-130注：如客户对产品焊点面预热温度有特殊要求，则根据客户书面批准的文件执行。

4.2锡条成分比例参数：现公司使用的锡条：类型生产厂家型号焊锡成分比有铅一远 SN63PB37无铅减摩NP5034.3正常情况下公司助焊剂的比重范围规定：（减摩AGF-780DS-AA0.825±0.3 、一远GM-1000 0.795±0.3、Kester979 1.020±0.010）如果客户有特殊要求，则生产技术部工程师应依据客户要求具体的工艺注明，波峰焊技术员将按要求进行控制。

4.4以上焊点预热温度均指产品上的实际温度，波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。

4.5所有波峰焊机的有铅产品锡炉温度控制在（245±5）℃测温温度曲线PCB 板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，PCB板上元件的焊点温度的最低值为235℃。

4.6如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊机的实际性能与客户协商确定标准以满足客户和产品的要求（此项需生产技术部主管批准执行）。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接工艺，广泛应用于电子制造业。

本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和生产效率。

二、设备准备1. 波峰焊机：型号XXX，额定功率XXX，工作电压XXX。

2. 焊接台：应保持平整，无杂物和油污。

3. 焊接夹具：选择适合工件的夹具，确保稳固性。

4. 焊锡丝：规格为XXX，质量应符合标准要求。

5. 通风设备：确保作业环境通风良好，减少有害气体对操作人员的影响。

三、操作步骤1. 准备工作a. 确认焊接工艺参数：根据工件要求，设置合适的焊接温度、焊接速度和焊锡量等参数。

b. 检查设备状态：确保波峰焊机和相关设备正常运行，无故障和漏电等安全问题。

c. 准备工件：清洁工件表面，确保无灰尘、油污和氧化物等杂质。

2. 调试焊接机a. 打开波峰焊机电源，待其预热到设定温度。

b. 调整波峰高度：根据工件高度，调整波峰高度，使其与工件焊盘接触良好。

c. 调整焊锡流量：根据工件要求，调整焊锡流量，确保焊接质量和外观。

3. 开始焊接a. 将工件放置在焊接台上，并使用夹具固定。

b. 将焊锡丝插入焊锡槽中，确保焊锡丝顺畅供应。

c. 将工件从焊锡槽中通过波峰，确保焊锡充分覆盖焊盘。

d. 完成焊接后，将工件从焊接台上取下，检查焊接质量。

四、操作要点1. 温度控制：根据工件要求和焊锡规格，调整焊接温度，确保焊接质量和工件不受损。

2. 波峰高度：根据工件高度和形状，调整波峰高度，使其与工件焊盘接触良好，避免焊接不均匀。

3. 焊锡流量：根据工件要求和焊锡规格，调整焊锡流量，确保焊接质量和外观。

4. 夹具固定：选择适合工件的夹具，并确保夹具稳固，避免工件移动或变形。

5. 检查焊接质量：焊接完成后，检查焊接点的外观和焊锡覆盖情况，确保焊接质量符合要求。

五、安全注意事项1. 操作人员应穿戴好防护设备，包括防护眼镜、耳塞、防静电手套等。

2. 注意设备的接地和漏电保护，确保操作安全。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，通过将焊接件浸入熔化的焊锡中，实现焊接的目的。

本指导书旨在提供波峰焊作业的详细流程和操作规范，以确保焊接质量和生产效率。

二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。

2. 焊接工具：包括焊接架、焊锡等。

3. 焊接材料：包括焊锡丝、助焊剂等。

三、作业流程1. 准备工作：a. 检查波峰焊设备是否正常工作，如有异常情况及时维修。

b. 清洁焊接件表面，确保无油污、灰尘等杂质。

c. 检查焊接工具和材料是否齐全。

2. 设置焊接参数：a. 根据焊接件的要求，设置合适的焊接温度、焊锡流量等参数。

b. 确保焊接参数的准确性和稳定性。

3. 进行预热：a. 将焊接件放置在预热器中进行预热，时间根据焊接件的要求而定。

b. 确保预热温度和时间的准确控制，以避免焊接质量问题。

4. 进行焊接：a. 将预热好的焊接件放置在焊接架上，确保位置准确。

b. 将焊接架放置在传送带上，确保焊接件能够顺利通过焊接区域。

c. 控制焊接速度和焊锡流量，确保焊接质量和焊锡的均匀分布。

d. 检查焊接后的焊点质量，确保焊点的牢固性和外观质量。

5. 检查和清理：a. 检查焊接件的焊点质量，如有不合格的焊点，及时进行修复或更换。

b. 清理焊接设备和工具，确保下次作业的正常进行。

四、注意事项1. 操作人员应经过专业培训，熟悉波峰焊设备的使用和操作规范。

2. 操作人员应佩戴防护手套、眼镜等个人防护装备，确保人身安全。

3. 定期检查和维护波峰焊设备，确保其正常工作。

4. 严格按照焊接参数进行操作，确保焊接质量和稳定性。

5. 注意焊接过程中的温度控制，避免过热或过冷引起焊接质量问题。

6. 注意助焊剂的使用，确保焊接过程中的流动性和润湿性。

7. 注意焊接件的定位和固定，避免在焊接过程中发生位移或松动。

五、总结本指导书详细介绍了波峰焊作业的流程和操作规范，通过严格遵守操作规程，能够确保焊接质量和生产效率的提高。

波峰焊作业指导书一、作业前准备1.确认焊接材料、设备和环境符合要求，确保工作区域整洁、通风良好。

2.检查焊接机、波峰焊机、流量计等设备的工作状态是否正常，如有异常应及时修理或更换。

二、工件准备1.根据焊接要求准备合格的工件，确保表面无油污、灰尘等杂质。

2.确认焊缝位置，并加工好对准工件的夹具。

三、焊接参数设定1.根据焊接工艺要求和焊接材料选择合适的焊丝、焊咀，并进行装配。

2.根据焊丝和焊缝的尺寸确定合适的焊接参数，包括焊接温度、速度、波峰高度和波峰宽度等。

四、安全操作要求1.工作人员应穿戴好防护用具，如安全帽、防护镜、手套等，确保自身安全。

2.保持工作区域整洁，避免触摸到流动的熔融金属，以防烫伤。

3.焊接机和波峰焊机使用时应牢固固定，以免在操作过程中引起震动或意外倾倒。

五、操作步骤1.打开焊接机和波峰焊机的电源，等待设备预热至设定温度。

2.将工件夹在夹具上，使焊缝位置与焊丝对准。

3.调整焊丝送丝装置的速度和波峰浸泡时间，确保焊丝能顺利送入焊缝并形成合适的焊缝。

4.将焊丝轻轻放在焊缝的起始位置上，并慢慢移动焊丝，保持稳定的速度和间距。

5.焊接完成后，关闭焊接机和波峰焊机的电源，并等待设备冷却。

6.检查焊缝的质量，确保焊缝的均匀、牢固和无缺陷。

六、清理和保养1.清理焊接机、波峰焊机和周边区域的焊渣、金属屑等杂物，保持设备的清洁。

2.定时检查焊接机和波峰焊机的部件和连接，如有松动或损坏应及时修理或更换。

3.定期对焊接机和波峰焊机进行保养，如更换润滑油、清洗过滤器等。

七、注意事项1.焊接操作时应集中注意力，防止发生意外。

2.严禁将手指或其他物体置于焊缝内，以免烫伤或引起电击。

3.避免过度操作焊接机和波峰焊机，以免引起设备过热或损坏。

通过以上的作业指导书，可以规范和指导焊工在波峰焊作业中的操作步骤和要求，确保焊接质量和操作安全。

在实际操作中，还需要根据具体情况进行调整和改进，以达到最佳的焊接效果。

波峰焊作业指导书引言概述：波峰焊是一种常见的焊接工艺，广泛应用于电子元器件的生产过程中。

正确的波峰焊作业流程对于确保焊接质量和提高生产效率至关重要。

本文将详细介绍波峰焊的作业指导书，帮助操作人员正确进行波峰焊作业。

一、设备准备1.1 确保波峰焊机的正常运转：在进行波峰焊作业前，首先要检查波峰焊机的各项功能是否正常，包括预热系统、波峰系统、传送系统等。

1.2 准备焊接材料：准备好焊锡丝、焊盘、通孔板等焊接材料，确保其质量符合要求。

1.3 调整焊接参数：根据焊接材料的要求，调整波峰焊机的焊接参数，包括温度、速度、波峰高度等。

二、工件准备2.1 清洁工件表面：在进行波峰焊前，要确保工件表面干净无杂质，以确保焊接质量。

2.2 固定工件位置：将工件固定在焊接位置，确保其稳定不会移动。

2.3 预热工件：对于一些特殊材料或大尺寸工件，可以进行预热处理，以提高焊接效果。

三、波峰焊作业3.1 开始焊接：将预热好的工件放置在波峰焊机的焊接位置，启动波峰焊机进行焊接。

3.2 控制焊接时间：根据工件的要求，控制焊接时间，确保焊接质量。

3.3 检查焊接质量：焊接完成后，及时检查焊接质量，包括焊点是否完整、焊接是否均匀等。

四、焊后处理4.1 清洁焊接残渣：焊接完成后，及时清洁焊接残渣，以免影响下一次焊接的质量。

4.2 进行质量检测：对焊接完成的工件进行质量检测，确保焊接质量符合要求。

4.3 记录数据：对每次焊接的参数、时间、质量等数据进行记录，以便后续分析和改进。

五、安全注意事项5.1 穿戴防护装备：在进行波峰焊作业时，要穿戴好防护眼镜、手套等防护装备，确保安全。

5.2 避免操作失误：操作人员应经过专业培训，避免因操作失误导致事故发生。

5.3 定期维护设备：定期对波峰焊机进行维护保养，确保其正常运转。

结论：波峰焊作业指导书是确保波峰焊作业质量和效率的重要工具，操作人员应严格按照指导书的要求进行操作，确保焊接质量和安全。

同时，定期对设备进行维护保养，及时处理问题，以提高生产效率和产品质量。

篇一：波峰焊作业指导书篇二：波峰焊作业指导书波峰焊作业指导书：1．目的：确保波峰焊机在使用时各参数符合所生产产品的要求，保证工序能力得到有效的连续监视和控制。

2．范围：适用于有无铅波峰焊。

3．职责：生产技术部波峰焊技术员负责对波峰焊机的使用和操作及保养。

生产技术部负责波峰焊机相关参数的检测、效验。

品保部负责监控和纠正措施的发起，验证。

技术部负责锡样检测。

4. 波峰焊相关工作参数设置和标准：1.助焊剂参数设置根据规范设置如下：现公司使用的助焊剂：生产厂家助焊剂焊点面预热温度（℃）一远gm—1000减摩agf-780ds-aa80-120kester979110-130注：如客户对产品焊点面预热温度有特殊要求，则根据客户书面批准的文件执行。

锡条成分比例参数：现公司使用的锡条：类型生产厂家型号焊锡成分比有铅一远 sn63pb37无铅减摩np503正常情况下公司助焊剂的比重范围规定：（减摩agf-780ds-aa ± 、一远gm-1000 ±、kester979 ±）如果客户有特殊要求，则生产技术部工程师应依据客户要求具体的工艺注明，波峰焊技术员将按要求进行控制。

以上焊点预热温度均指产品上的实际温度，波峰焊机预热温度设定值以当日获得合格波峰焊曲线时设定温度为准。

所有波峰焊机的有铅产品锡炉温度控制在（245±5）℃测温温度曲线pcb板上元件的焊点温度的最低值为215℃；无铅产品锡炉温度控制在（255±5）℃，pcb板上元件的焊点温度的最低值为235℃。

如客户或产品对温度曲线参数有单独规定和要求，应根据公司波峰焊机的实际性能与客户协商确定标准以满足客户和产品的要求（此项需生产技术部主管批准执行）。

浸锡时间为：波峰1控制在～1秒，波峰2控制在2～3秒；传送速度为：～米/分钟；夹送倾角5-8度。

助焊剂喷雾压力为2-3psi;针阀压力为2-4psi；除以上参数设置标准范围外，如果客户对其产品有特殊指定要求则由生产技术部工程师反映在具体作业指导书上依其规定执行。

波峰焊作业指导书一、背景介绍波峰焊是一种常用的电子元器件焊接方法，能够高效、快速地完成焊接作业。

本指导书旨在为操作人员提供详细的波峰焊作业流程和操作要点，确保焊接质量和工作安全。

二、设备准备1. 波峰焊设备：包括焊接机、传送带、预热器等。

2. 焊接工具：焊枪、焊锡、焊接剂等。

3. 工作环境：确保操作区域干燥、通风良好，避免水汽和异味干扰焊接效果。

三、操作流程1. 设备准备：a. 检查波峰焊设备，确保各部件完好无损，电源接地可靠。

b. 检查焊接工具，焊锡是否符合要求，焊接剂是否足够。

c. 清理工作区域，确保焊接区域干净整洁。

2. 调试设备：a. 打开电源，启动波峰焊设备。

b. 调整传送带速度和波峰高度，根据焊接要求进行合适的设置。

c. 预热设备，使其达到适宜的工作温度。

3. 准备焊接：a. 将待焊接的电子元器件放置在传送带上，注意元器件的位置和间距。

b. 检查焊接工具，焊枪是否正常工作，焊锡是否熔化。

4. 开始焊接：a. 操作人员握紧焊枪，将焊锡涂抹在焊接区域。

b. 控制焊枪的角度和速度，使焊锡均匀覆盖焊接区域。

c. 确保焊锡与焊接区域充分接触，形成均匀的焊点。

5. 检查焊接质量：a. 焊接完成后，检查焊点的外观，确保焊锡充分覆盖焊接区域。

b. 使用测试工具检测焊点的电气连接情况，确保焊接质量符合要求。

6. 清理工作区域：a. 关闭波峰焊设备，断开电源。

b. 清理焊接区域，清除焊锡渣和焊接剂残留物。

c. 将焊接工具和设备进行维护和保养，确保其正常运行。

四、安全注意事项1. 操作人员应穿戴好防静电服，并遵守相关的防静电操作规程。

2. 在操作过程中，避免将手指或其他物体接触焊接区域，以免发生烫伤事故。

3. 注意设备的正常运行状态，如发现异常应及时停机检修。

4. 焊接过程中要保持专注，避免分心或疲劳导致操作失误。

5. 禁止在操作区域内吸烟或使用明火，以防止火灾事故发生。

五、常见问题及解决方法1. 焊接点不均匀：解决方法：调整焊枪的角度和速度，保持焊锡的均匀涂抹。

波峰焊作业指导书一、作业概述波峰焊是一种常用的电子元件表面贴装技术，用于焊接电子元器件到印刷电路板（PCB）上。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。

二、设备准备1. 波峰焊设备：包括波峰焊机、预热炉、传送带等。

2. PCB板：确保PCB板的质量和尺寸符合要求。

3. 焊接材料：包括焊锡丝、助焊剂等。

4. 工具：包括焊锡枪、镊子、刷子等。

三、操作步骤1. 准备工作a. 检查波峰焊设备的工作状态，确保设备正常运行。

b. 检查焊接材料和工具的质量和数量，确保充足。

c. 清洁工作区域，确保无尘和无杂物。

2. PCB准备a. 检查PCB板的质量和尺寸，确保无损坏和变形。

b. 清洁PCB板表面，确保无灰尘和污垢。

c. 检查PCB板的焊盘和元器件焊脚，确保无变形和损坏。

3. 焊锡准备a. 检查焊锡丝的质量和规格，确保符合要求。

b. 准备适量的焊锡丝，并将其放置在焊锡枪的焊锡槽中。

c. 在焊锡丝上涂抹适量的助焊剂。

4. 波峰焊操作a. 将PCB板放置在传送带上，并确保其位置正确。

b. 打开波峰焊机和预热炉，设置合适的温度和速度。

c. 将焊锡枪插入焊锡槽，并等待焊锡熔化。

d. 当波峰焊机和预热炉达到设定温度后，启动传送带，使PCB板进入焊接区域。

e. 确保焊锡液的波峰高度和速度符合要求，以确保焊接质量。

f. 当PCB板通过焊接区域时，焊锡液将涂覆焊盘和元器件焊脚，完成焊接。

g. 检查焊接质量，确保焊盘和焊脚的焊接完好。

5. 后处理a. 将焊接完成的PCB板从传送带上取下，并放置在冷却区域。

b. 等待焊接区域的焊锡冷却和凝固，确保焊接点稳定。

c. 检查焊接点的质量，确保焊盘和焊脚的焊接牢固。

d. 清洁焊接区域，确保无焊锡残留和污垢。

四、注意事项1. 操作人员应戴好防静电手套，以防止静电对电子元器件的损害。

2. 操作人员应熟悉波峰焊设备的操作和维护方法，以确保设备正常运行。

3. 操作人员应按照规定的温度和速度设置波峰焊机和预热炉，以确保焊接质量。

波峰焊作业指导书一、引言波峰焊是一种常用的电子组装工艺，用于焊接电子元件和电路板。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和安全。

二、设备准备1. 波峰焊设备：包括波峰焊机、传送带、预热器等。

2. 焊接材料：焊锡丝、助焊剂等。

3. 工具：焊枪、焊台、镊子、刷子等。

三、操作步骤1. 准备工作a. 检查设备是否正常工作，如有故障应及时修理。

b. 清洁工作区，确保无杂物和易燃物。

c. 确保焊接材料和工具齐全。

2. 准备焊接电路板a. 检查电路板是否有损坏或松动的元件，如有需要进行修复。

b. 清洁电路板表面，确保无灰尘和油污。

3. 设定焊接参数a. 根据焊接材料和电路板要求，设定合适的温度和速度。

b. 确保预热器温度达到要求。

4. 进行焊接a. 将电路板放置在传送带上，确保位置准确。

b. 使用焊枪将焊锡丝放置在焊台上，等待熔化。

c. 将焊枪放置在焊锡丝上方，使焊锡丝在焊枪的作用下均匀涂布在电路板焊盘上。

d. 确保焊接质量良好，焊点光滑均匀，无明显缺陷。

5. 检查和清理a. 检查焊接质量，确保焊点牢固可靠。

b. 清理焊接过程中产生的焊锡渣和杂物。

c. 对焊接过程中发现的问题进行记录和处理。

四、注意事项1. 操作人员应穿戴防护设备，如手套、护目镜等，以确保安全。

2. 在焊接过程中，应保持工作区域整洁，防止杂物干扰操作。

3. 操作人员应熟悉设备的使用方法和维护要求，如有问题应及时向相关人员咨询。

4. 焊接过程中应注意温度和速度的控制，以避免焊接质量不良。

5. 焊接后应及时清理焊接设备和工作区域，以保持设备的正常运行和工作环境的整洁。

五、常见问题及解决方法1. 焊接不牢固：可能是焊接温度不够高或焊接时间不够长，应适当调整参数。

2. 焊点出现缺陷：可能是焊接材料或助焊剂质量不好，应更换优质材料。

3. 焊接过程中出现短路：可能是电路板上的元件位置不准确，应仔细检查并修正。

六、总结波峰焊作业是一项重要的电子组装工艺，正确的操作步骤和注意事项能够保证焊接质量和安全。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，广泛应用于电子制造业。

本作业指导书旨在提供详细的操作步骤，以确保波峰焊作业的质量和效率。

二、设备准备1. 确保波峰焊设备处于正常工作状态，包括焊接机、传送机、预热器等。

2. 检查焊接机的电源连接是否稳固，确保电源线接地良好。

3. 检查焊接机的工作参数，如预热温度、焊接温度、焊接时间等，根据焊接要求进行相应的调整。

三、工作流程1. 准备工作a. 清洁焊接工作区域，确保无杂物和污染物。

b. 检查焊接材料和元器件是否符合要求，如焊锡丝、焊盘等。

c. 检查焊接工具是否完好，如焊台、焊嘴等。

2. 焊接准备a. 打开焊接机电源，预热设备至设定温度。

b. 将焊锡丝放入焊锡盘中，并调整焊锡丝的进给速度。

c. 调整焊盘的角度和高度，以确保焊接质量。

3. 焊接操作a. 将待焊接的元器件放置于焊盘上，调整焊盘的位置，使焊接点与焊盘对齐。

b. 按下焊接按钮，焊接机开始进行预热。

c. 预热完成后，焊接机自动进行焊接操作，焊锡丝被熔化并涂覆在焊接点上。

d. 焊接完成后，焊盘自动移动，将焊接好的元器件送入冷却区域。

4. 检验与维护a. 检查焊接点的质量，如焊锡是否均匀涂覆、焊接点是否牢固等。

b. 定期清洁焊接设备，包括焊盘、焊锡盘等。

c. 检查焊接机的工作参数，如温度、时间等，进行调整和校准。

四、安全注意事项1. 在进行焊接操作前，必须佩戴防护眼镜和防静电手套，确保人身安全。

2. 禁止将手指或其他物体放入焊接机的工作区域，以免发生意外伤害。

3. 焊接机应放置在通风良好的场所，避免产生有害气体对操作人员造成危害。

4. 焊接机设备故障时，应立即停止使用，并联系维修人员进行维修。

五、常见问题及解决方法1. 焊接点不牢固解决方法：增加焊接时间，确保焊锡充分熔化并涂覆在焊接点上。

2. 焊接点出现焊渣或气泡解决方法：检查焊锡丝的质量，确保焊锡丝无杂质，并调整焊接温度。

3. 焊接点出现断裂解决方法：检查焊接机的焊接时间和压力，确保焊接点充分牢固。

波峰焊作业指导书引言概述：波峰焊是一种常用的电子元器件焊接方法，其原理是通过将焊接件浸入熔化的焊料中，使焊料在焊接区域形成波峰，从而实现焊接。

为了确保波峰焊作业的质量和效率，制定一份详细的作业指导书是非常必要的。

一、设备准备1.1 确保波峰焊机的正常运行- 检查波峰焊机的电源接线是否牢固，电源开关是否正常。

- 检查波峰焊机的控制面板设置是否符合焊接要求，如预热温度、焊锡速度等。

- 检查波峰焊机的传动系统是否灵活，波峰高度是否符合要求。

1.2 准备焊接材料- 选择合适的焊锡丝和焊锡浆，确保其质量符合要求。

- 检查焊锡丝和焊锡浆的存储条件，避免受潮或受污染。

- 准备清洁剂和助焊剂，以确保焊接表面清洁和焊接质量。

1.3 检查焊接工件- 检查焊接工件的表面是否平整，无杂质或氧化物。

- 确保焊接工件的设计符合波峰焊的要求，如焊接面积、间距等。

- 对需要预处理的工件进行清洗、打磨等处理，以确保焊接质量。

二、操作流程2.1 开机预热- 打开波峰焊机的电源开关，设定预热温度和时间。

- 等待波峰焊机预热完成，确保焊料熔化均匀。

2.2 调整焊接参数- 根据焊接工件的要求，调整焊锡速度、波峰高度等参数。

- 确保焊接参数的设定符合焊接规范，避免焊接质量问题。

2.3 进行焊接操作- 将焊接工件浸入焊料中，确保焊接面均匀覆盖焊锡。

- 控制焊接速度，保持焊接质量稳定。

- 检查焊接完毕后的焊接质量，如焊点是否完整、焊料是否均匀等。

三、安全注意事项3.1 戴好防护装备- 在进行波峰焊作业时，应戴好防护眼镜、手套等防护装备，避免受伤。

- 避免直接接触熔化的焊料，以免烫伤皮肤。

3.2 防止火灾- 波峰焊作业时应保持作业区域干燥，避免发生火灾。

- 定期清理焊接区域的杂物，防止火花引发火灾。

3.3 注意通风- 波峰焊作业时应保持作业区域通风良好，避免吸入有害气体。

- 作业结束后及时关闭波峰焊机，避免产生有害气体。

四、质量控制4.1 定期检查设备- 定期对波峰焊机进行检查和维护，确保设备运行正常。

波峰焊作业指导书一、引言波峰焊是一种常见的电子焊接工艺，广泛应用于电子设备制造业。

本作业指导书旨在提供详细的操作步骤和注意事项，以确保波峰焊作业的质量和效率。

二、准备工作1. 确保操作人员已经接受过相关的培训和指导，并且具备足够的焊接经验。

2. 检查波峰焊设备的工作状态，确保设备正常运行并符合安全要求。

3. 准备好所需的材料和工具，包括焊接板、焊锡丝、焊接通孔等。

三、操作步骤1. 检查焊接板a. 检查焊接板的表面是否平整，无明显的凹凸或损坏。

b. 检查焊接板的焊盘和焊脚是否清洁，无污垢或氧化物。

c. 检查焊接板的组装是否正确，无误装或漏装现象。

2. 设定波峰焊参数a. 根据焊接板的要求，设定适当的预热温度、焊接温度和焊接速度。

b. 确保波峰焊设备的预热时间和焊接时间符合要求。

3. 焊接准备a. 将焊锡丝装入焊锡丝架，并调整焊锡丝的进给速度。

b. 检查焊接通孔的孔径和间距是否符合要求。

c. 准备好焊接通孔的模板，并将其固定在焊接板上。

4. 进行波峰焊a. 将焊接板放置在波峰焊设备的工作台上，并调整焊接板的位置，使焊接通孔与波峰焊头对准。

b. 启动波峰焊设备，观察焊接过程中的温度和速度。

c. 确保焊接过程中焊锡丝的进给速度和焊接速度的匹配。

5. 检查焊接质量a. 检查焊接盘的焊点是否均匀饱满，无虚焊或过度焊接现象。

b. 检查焊接盘的焊点是否与焊接通孔完全贴合，无偏移或错位现象。

c. 检查焊接盘的焊点是否有明显的焊接缺陷，如焊裂、焊渣等。

四、注意事项1. 操作人员应穿戴好防护设备，如防火服、防护眼镜和手套。

2. 在进行波峰焊作业时，应保持焊接区域的通风良好，以防止有害气体的积聚。

3. 在操作过程中，应注意设备的安全使用，避免发生触电、火灾等意外事故。

4. 操作人员应严格按照操作规程进行操作，避免违规行为导致焊接质量不达标。

5. 完成作业后，及时清理工作区域，保持设备和环境的整洁。

五、总结本作业指导书详细介绍了波峰焊作业的操作步骤和注意事项。

波峰焊作业指导书一、引言波峰焊是一种常用的电子元器件焊接方法，它能够高效、快速地完成焊接作业。

本作业指导书旨在提供波峰焊作业的详细步骤和操作要点，以确保焊接质量和生产效率。

二、设备准备1. 波峰焊机：确保设备正常运行，熟悉设备的各项操作和调节参数。

2. 焊接工作台：保持干净整洁，确保焊接工作台的稳定性。

3. 焊接工具：包括焊接台、焊锡丝、焊锡膏等，确保工具完好无损。

三、焊接准备1. 准备焊接元器件：检查焊接元器件的质量和数量，确保无损坏和缺失。

2. 清洁焊接工作台：使用无尘布擦拭焊接工作台，确保无灰尘和杂物。

3. 检查焊锡丝和焊锡膏：确保焊锡丝和焊锡膏质量良好，无异常。

四、焊接步骤1. 打开波峰焊机电源，待设备预热完毕。

2. 调节焊接参数：根据焊接元器件的要求，设置合适的焊接温度、速度和波峰高度。

3. 将焊接元器件放置在焊接工作台上，确保元器件的位置准确。

4. 使用焊锡丝和焊锡膏：将焊锡丝插入焊锡丝架，将焊锡膏均匀地涂抹在焊接点上。

5. 将焊接工作台移入波峰焊机，确保焊接点与波峰接触。

6. 等待焊接完成：根据设备设定的焊接时间，等待焊接完成。

7. 将焊接工作台移出波峰焊机，检查焊接质量。

8. 清理焊接工作台：使用无尘布清理焊接工作台，确保无焊锡残留和杂物。

五、质量控制1. 目视检查焊接点：确保焊接点无焊锡溢出、焊接不良等缺陷。

2. 使用万用表进行电阻测量：检查焊接点的电阻值是否符合要求。

3. 进行焊接强度测试：根据需要，进行焊接强度测试以确保焊接牢固可靠。

六、安全注意事项1. 在操作波峰焊机时，确保戴上防静电手套和护目镜，避免触电和眼部受伤。

2. 注意设备的稳定性，避免设备倾斜或摇晃导致意外事故。

3. 避免焊接工作台和焊接点周围有易燃物品，防止火灾事故的发生。

4. 在清理焊接工作台时，使用无尘布而不是有易燃性的清洁剂，以确保安全。

七、维护保养1. 定期检查波峰焊机的电源线、接线端子等是否松动或磨损，及时修复或更换。
