光氧催化废气净化器使用说明书

光氧催化有机废气净化器使用说明书一、产品概述本产品采用高能高臭氧UV紫外线光束、氧化反应催化板、高能离子发生器的工艺来降解恶臭气体（有机废气），改变恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，通过高能紫外线光束照射、催化剂的氧化反应、正氧离子的氧化反应，降解转变成低分子化合物，如CO2、H2O等。

二、产品用途本系列有机废气净化器产品主要适用于：各类工业喷涂、印刷、印花、丝印挥发性有机废气；各类恶臭气体的除臭净化处理。

各种工厂、废水处理站、医院、垃圾中转站等场所的有机废气除臭、杀菌的净化处理；三、工作原理1、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。

恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

2、催化板（二氧化钛）在受到紫外线光照射时生成化学活泼性很强的超氧化物阴离子自由基和氢氧自由基，攻击有机物，达到降解有机物的作用。

二氧化钛属于非溶出型材料，在彻底分解有机污染物和杀灭菌的同时，自身不分解、不溶出，光催化作用持久，并具有持久的杀菌、降解污染物效果。

3、因排污废气与UV紫外线光束分解不会完全中和，分解不完全的臭氧通过臭氧分解器进行二次吸附。

四、产品特点➢∙净化效率高，性能稳定。

➢∙设备风阻低≤200Pa，无需增大抽风设备，投资低。

➢∙维护保养简便，成本低，耗电小。

➢∙安全可靠，设备采用敞开式排放形式，不设封闭高压，高温区。

光氧催化设备操作规范目的本操作规范旨在确保光氧催化设备的正常运行和安全操作，提高设备使用效率，保护环境和人员安全。

适用范围本操作规范适用于所有使用光氧催化设备的操作人员。

设备准备1. 确保光氧催化设备的电源和水源连接稳定。

2. 检查设备是否存在损坏或异常情况，如有发现应及时报修或更换。

3. 准备好所需的催化剂和辅助材料。

操作步骤1. 打开光氧催化设备的电源，并确保电源指示灯显示正常。

2. 根据所需处理物质的特性，选择合适的催化剂，并按照使用说明添加到设备中。

3. 打开水源并调节水流量，保持催化设备的冷却系统正常运行。

4. 将待处理物质均匀地注入设备中，避免过量或不足。

5. 根据实际情况调整光氧催化设备的温度和时间参数，确保最佳处理效果。

6. 操作结束后，关闭光氧催化设备的电源和水源，并进行简单的清洁工作。

安全注意事项1. 在操作光氧催化设备前，必须戴上个人防护装备，包括手套、护目镜和口罩。

2. 避免接触催化剂和待处理物质，如有接触应及时清洗。

3. 在设备运行过程中，禁止将手部或其他物体靠近设备的出口口径。

4. 如发现设备异常或有异味，请立即停止操作并通知相关人员。

5. 操作结束后，将设备放置在安全区域，并确保设备周围环境清洁无杂物。

故障处理如果光氧催化设备出现故障或异常情况，请立即停止操作并按照以下步骤进行处理：1. 关闭设备的电源和水源，断开设备与电源和水源的连接。

2. 通知维修人员，并向其提供详细的故障描述及操作过程。

3. 在等待维修期间，将设备周围区域进行隔离，并进行必要的清洁工作。

结论通过遵守本操作规范，操作人员能够有效地操作光氧催化设备，提高工作效率，保证人员安全和环境保护。

在使用过程中如遇到任何疑问或问题，请及时咨询相关专业人员。

光氧催化净化器产品说明书
光氧催化净化器是一种高效的空气净化器，可以通过光氧催化技术将空气中的有害气体降解分解，从而达到净化空气的效果。

产品说明如下：
使用方法：
将光氧催化净化器插上电源，打开开关即可。

使用时请将门窗关闭以便更好的净化空气。

产品优点：
1. 高效净化空气，能够有效去除空气中的有害气体和异味。

2. 使用方便，只需要插上电源并打开开关即可。

3. 静音设计，不会产生噪音影响使用者的生活。

4. 安全可靠，产品符合国家安全标准，使用过程中无任何安全隐患。

使用注意事项：
1. 使用过程中，请勿将水倒入产品内部。

2. 长时间不使用时，请先将产品断电并拔掉插头。

3. 请勿将手指或任何物品插入产品内部。

技术指标：
1. 净化效率：≥95%
2. 净化时间：＜30分钟
3. 使用环境温度：5-40℃
4. 电源：AC220V/50Hz
5. 功率：30W
以上为光氧催化净化器的产品说明，如有问题请联系销售商或厂家。

UV光氧催化废气处理技术目录第一章、项目概况 (5)第二章、设计依据 (6)2.1 采用主要的执行标准 (6)2.2 废气净化目标及设计内容 (6)2.3 污染物性质 (7)2.4通风量及设备选型 (9)2.5工况情况 (9)第三章、设计原则及采样 (10)3.1 设计原则 (10)3.2 采样位置和采样点 (10)第四章、设计参数及设备选型 (11)4.1常用废气处理工艺的简介 (12)4.2常用废气处理工艺技术对比 (13)4.3净化工艺费用及使用优劣性对比 (13)4.4 设备工作原理 (13)4.5 设备配备如下 (14)4.6 设备安装方式 (19)4.7 设备详细技术说明 (22)第五章、设计规模与废气异味标准 (25)第六章、废气处理工艺流程 (25)6.1 工艺确定 (25)6.2工艺流程说明 (25)6.3 方案可行性及优势 (26)6.4技术原理图解 (27)第七章、控制系统、用电设备一览表及货物出厂例行检验 (28)7.1 控制系统 (28)7.2 用电设备一览表 (29)7.3 货物出厂例行检验 (30)第八章、主要设备（构筑物）清单 (31)第九章、产品质量保证计划与防火防爆 (32)9.1 产品质量保证 (32)9.2 防火防爆 (32)第十章、生产周期 (32)第十一章、运输包装说明、技术资料及运行、维护注意事项 (33)11.1 运输包装说明 (33)11.2 技术资料 (33)11.3 运行、维护注意事项 (33)第十二章、工程安装质量保证与认证 (34)12.1 设备制造质量保证 (34)12.2 工程质量的保证措施 (34)12.3 质量保证承诺 (35)第十三章、售后服务承诺 (36)第十四章、质量体系认证 (37)第十五章、类似工程检测报告 (38)第十六章、部分客户安装实例 (39)第十七章、设计单位以及联系方式 (43)附件：资质认证 (44)第一章项目概况贵公司在发展经济的同时，对环境保护也非常重视。

使用说明书河南超强环保科技有限公司是一家集科研、设计、生产、维修、和销售集成为一体的高新技术企业，、凭借在环保领域的专业水平和成熟的技术，正在迅速崛起。

依靠科技求发展，不断为用户提供满意的高科技产品，是我们始终不变的追求。

在充分引进吸收国外先进技术的基础上，我公司已成功开发出环保净化设备、粉尘处理设备、废气处理设备、等系列产品，并已广泛应用于冶金、化工、焊接、制药、垃圾处理、喷涂等众多领域。

以一流的产品质量和精湛的技术服务受到了用户的一致好评。

全体员工奉行“进取求实严谨团结”的方针，不断开拓创新，以技术为核心、视质量为生命、奉用户为上帝，竭诚为您提供性价比最高的环保产品、高质量的废气粉尘工程设计改造及无微不至的售后服务。

本公司拥有专业的设计团队、生产团队，可根据客户要求进行定做。

欢迎前来咨询。

目录1.设备说明1.1、技术原理1.2、性能参数1.3、技术特点1.4、技术优势1.5、适用范围2.操作使用说明2.1注意事项3.电气系统维护4.安全、操作、维护保养注意事项5.常见故障与排除方法6.安装说明1.设备说明1.1技术原理本产品利用特制的高能高臭氧UV紫外线光束照射废气，裂解工业废气如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照射下，降解转变成低分子化合物，如CO2、H2O等。

利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的清除效果。

工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进行协同分解氧化反应，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

光氧催化设备操作规程
光氧催化设备操作规程
光氧催化设备操作规程
一、操作方法
1、工作前：
（1）检查管道蝶阀是否处于打开位置；
（2）检查废气收集软连接与集气罩是否牢固；
（3）检查主管道接口处是否牢固；
（4）开启电控柜中的电源开关；
（5）检查风机运转是否正常。

2、工作中：
（1）注意蝶阀是否工作正常；
（2）检查设备及风管是否有漏风现象；
（3）注意设备运行是否正常，如有异状立即停机检查，消除异状。

3、工作后：
（1）关闭光氧催化废气净化器设备按钮；
（2）关闭电控柜中的总电源开关；
（3）清除集气罩附着灰尘；
（4）如实填写开关机点检记录。

二、保养内容与要求
1、保养维修必须关闭电源，禁止带电操作；
2、每隔六个月或视现状而定，清理灰尘，打开设备抽出过滤网进行敲打、气吹、擦拭灯管灰尘，然后安装复位；
3、更换过滤网须电话通知设备厂商，由设备厂商安排专业人员进行更换及处理。

UV 光氧催化净化设施操作规程一、净化装置说明：UV 光氧催化喷淋是一种废气净化设备，是将光氧催化和活性炭吸附有机结合在一起,既能利用光氧催化将废气中的有机废气反应生产小分子无毒的物质，又能利用活性炭吸附作用，将少量的未被反应的有机废气和光氧催化产生的有异味的臭氧进行吸附净化。

同时利用特制的高能高臭氧 UV 紫外线光束照射恶臭气体，裂解恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物、voCs 类、苯、甲苯的分子键，使呈游离状态的污染物分子与臭氧氧化结合成小分子无害或低害的化合物，如二氧化碳、水等。

二、操作说明：1、使用前检查整个管道系统，防止系统存在漏风现象。

清除净化器工作范围内可能存在的容易被吸入的杂物。

检查风机皮带松紧度是否正常，电器电控显示是否正常，一切正常后准备开机。

2、打开配电箱，接通电源，电源指示灯亮，显示正常。

即可启动净化器设备对应开关，净化器进入净化工作状态。

3、打开风机开关，启动喷淋水泵，启动光氧开关，电压值在 380V，频率 30-50HZ。

4、运行结束后，关闭光氧开关，关闭水泵喷淋开关、关闭风机开关，电压在 OV 位置。

注意事项：1、运行过程中，设备出现故障，按紧急停止按钮，及时维修处理。

2、操作人员积极做好清洁工作，注意电器线路漏电和设备的清理。

3、注意风机的运转情况，各部位处于良好状态。

检查风机是噪音、震动等不正常现象。

4、滤筒是极容易着火的易燃化学纸，禁止有易燃易爆物品靠近设备，禁止有水进入。

保养项目：1、检查活性炭运行情况，定期更换。

活性炭箱里面的活性炭必须填放充实不得有缝隙，使用期间活性炭（蜂窝网)不得堵塞，活性炭(蜂窝块)不允许有烂块正常使用时间为500小时或三个月为更换期，在此更换条件内，如果出现活性（炭蜂窝块）堵塞或烂块，必须及时更换并做好活性炭更换记录、更换活性炭数量和质量（总重量）、活性炭转运记录。

2、检查设备卫生，及时除污，除尘。

UV光氧催化＋活性炭吸附环保综合治理设备操作规程一、开机前请检查配电箱内所有开关是否都在闭合状态，电源指示灯指示是否正常。

二、先启动光氧设备，一分钟后再启动风机，检查风机、风管内是否有异常声音，发现问题及时停机，排除故障后，才能重新启动运行。

三、系统停机时，先停止光氧设备，再停止风机，使得光氧设备温度降到常温，设备内残余气体最终得到排放。

四、内有精密设备，严禁碰撞。

五、无需添加任何物质，避免二次污染。

六、确保设备进气气体温度不超过80℃，脱蜡高温气体经喷淋塔预处理后，再进入处理设备。

七、维修与保养设备时必须要断开电源，非专业人员禁止维修。

严禁设备运行中带电开启柜门。

八、禁止用手触摸光氧灯管，以免烫伤，定期停机，使用压缩空气清理表面，以保证净化效果。

九、定期更换活性炭，更换的活性炭存放在危废点，按规定进行转运处置。

光催化氧化净化器使用说明书安全需知和使用说明安全需知1、用户、经销商、安装人员务必须详细阅读本使用说明书，不严格按照陈述的相关步骤操作，可能导致设备损坏和人身伤害;2、本产品必须安全可靠接地；3、本产品要求在温度80℃以下、湿度98%以下使用，如果超过必须要采取降温除湿措施；4、含尘废气需经除尘后进入本产品；5、如净化器选用初效过滤器、活性炭过滤片,则需要定期更换。

使用说明1、净化器风量的选择：1—1风机风量不得大于净化器处理风量120％，如净化器处量风量为6000m3/h，配用风机风量应在7200m3/h左右。

2、风管的配置：2-1净化器进出风管同净化器法兰尺寸保持一致，变径长度位置应在法兰对角线长度0.5倍以上。

2—2净化器与排风管道之间的连接必须密封；3、风机的匹配:3—1应由专业人员计算管道、弯径管、弯头、沿程阻力。

3-2风机的压力=管网阻力+设备阻力+25%的安全系数3—3风机的风量=净化器风量×1。

13-4风机安装在距净化器出风口至少1米处。

4、技术原理:光催化净化是基于光催化剂TiO2在高能紫外线灯照射下具有的氧化还原能力而净化污染物。

利用光催化净化技术去除空气中的有机污染物具有以下特点：1、直接用空气中的氧气做氧化剂,反应条件温和（常温常压）2、可以将有机污染物分解为二氧化碳和水等无机小分子，净化效果彻底.3、TiO2催化剂化学性质稳定，氧化还原性强,成本低,不存在吸附饱和现象,使用寿命长。

5、TiO2 的光催化机理：半导体的能带结构通常是由一个充满电子的低能价带和一个空的高能价带构成，它们之间的区域称为禁带。

禁带是一个不连续区域。

当能量大于或等于半导体带隙能的光波辐射此半导体催化剂时，处于价带的电子（e)就会被激发到导带上，价带生成空穴（h+)，从而在半导体表面产生具有高度活性的空穴/电子对。

TiO2 的带隙能为3。

2ev,相当于波长为387.5nm光子的能量，当TiO2 受到波长小于387。

光氧催化废气净化器使用说明书名目.设备说明1.1、技术原理性能参数1.2、技术特点技术优势1.3、适用范围操作使用说明2 . 1留意事项. 电气系统维护3 .安全、操作、维护保养留意事项.常见故障与排解方法4 .安装说明1. 设备说明1. 1技术原理本产品利用特制的高能高臭氧UV紫外线光束照耀废气，裂解工业废气如：氯、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醛、乙酸丁酯、乙酸乙酯、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链构造，使有机或无机高分子恶臭化合物分子链，在高能紫外线光束照耀下，降解转变成低分子化合物，如C02、H20等。

利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV + 02T0-+0・（活性氧）0+02T 03（臭氧）,众所周知臭氧对有机物具有极强的氧化作用，对工业废气及其它刺激性异味有立竿见影的去除效果。

工业废气利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对工业废气进展协同分解氧化反响，使工业废气物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

利用高能UV光束裂解工业废气中细菌的分子键，破坏细菌的核酸〔DNA〕，再通过臭氧进展氧化反响，彻底到达净化及杀灭细菌的目的.从净化空气效率考虑，我们选择了-C波段紫外线和臭氧发结合电晕电流较高扮装置承受脉冲电晕放吸附技术相结合的原理对有害气体进展消退，其中-C波段紫外线主要用来去除硫化氢、氨、苯、甲苯、二甲苯、甲醛、乙酸乙酯、乙烷、丙酮、尿烷、树脂、等气体的分解和裂变，是有机物变为无机化合物。

净扮装置由初滤单元、-c波段紫外线装置，降解收集，臭氧发生器及过滤单元等设备和部件组成。

该装置承受五级净化方式，装置的工艺流程如图1所示。

1.2 性能参数1、处理风量：2022To0000 m3 /h2、有机废气净化效率：三95%;3、设备阻力：W300Pa;4、电源电压：220 V 50HZ5、电功率：1200w-60000w6、备噪声：＜45Db技术特点1 .无毒无任何副作用。

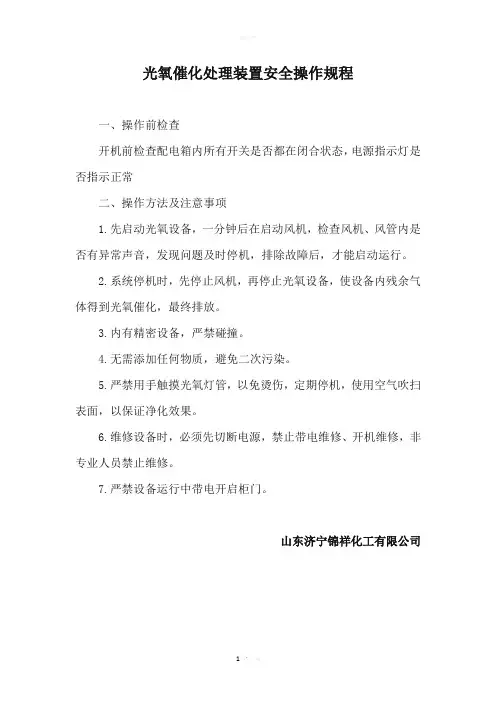

光氧催化处理装置安全操作规程
一、操作前检查
开机前检查配电箱内所有开关是否都在闭合状态，电源指示灯是否指示正常
二、操作方法及注意事项
1.先启动光氧设备，一分钟后在启动风机，检查风机、风管内是否有异常声音，发现问题及时停机，排除故障后，才能启动运行。

2.系统停机时，先停止风机，再停止光氧设备，使设备内残余气体得到光氧催化，最终排放。

3.内有精密设备，严禁碰撞。

4.无需添加任何物质，避免二次污染。

5.严禁用手触摸光氧灯管，以免烫伤，定期停机，使用空气吹扫表面，以保证净化效果。

6.维修设备时，必须先切断电源，禁止带电维修、开机维修，非专业人员禁止维修。

7.严禁设备运行中带电开启柜门。

山东济宁锦祥化工有限公司
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习资料等等
打造全网一站式需求。

光氧催化设备操作指南1. 设备概述光氧催化设备是一种利用氧化还原反应来净化空气的设备。

它采用光氧催化技术，将有害气体转化为无害物质，从而提高空气质量。

本指南将介绍如何正确操作光氧催化设备，以确保高效的空气净化效果。

2. 操作步骤2.1. 准备工作- 确保设备已正确安装并连接电源。

- 检查设备的滤网是否干净，如有污垢应及时清洁或更换。

2.2. 启动设备- 按下电源开关，设备将开始运行。

- 根据需要，调节设备的运行模式和风量大小。

2.3. 设定定时任务（可选）- 如有需要，可以设定设备的定时任务，以便自动开启或关闭设备。

2.4. 监控运行状态- 定期检查设备的运行状态，确保正常运行而没有异常情况发生。

- 如发现异常情况，应立即停止设备并联系维修人员。

3. 注意事项3.1. 安全操作- 操作设备时，请确保手部干燥，以避免触电风险。

- 不要将任何物品堵塞设备的进风口或出风口，以免影响正常运行。

3.2. 定期维护- 定期清洁设备的滤网，以确保其正常工作和空气净化效果。

- 如有需要，及时更换滤网或其他耗材。

3.3. 注意观察- 关注设备的运行指示灯和显示屏，如有异常情况或故障报警，请及时处理。

4. 常见问题解答问：设备不能正常启动怎么办？答：首先检查电源是否连接正常，然后确保电源开关已打开。

如果问题仍然存在，请联系维修人员。

问：设备运行一段时间后产生异味怎么办？答：可能是滤网需要清洁或更换的信号，可以尝试清洁或更换滤网解决问题。

请仔细阅读以上操作指南，并严格按照要求操作光氧催化设备。

如有任何疑问或问题，请及时联系相关人员。

光氧催化设备使用手册1. 引言欢迎使用光氧催化设备！本手册旨在指导您正确操作和维护设备，确保安全和高效的使用体验。

2. 设备概述光氧催化设备是一种利用光氧催化技术来处理污染物的设备。

它通过光氧催化剂的作用，将空气中的有害物质转化为无害的物质，并释放出清新的空气。

3. 操作指南以下是使用光氧催化设备的操作指南：3.1 准备工作- 确保设备连接稳固，无松动或漏气现象。

- 检查光氧催化剂的状态，如有破损或过期，请及时更换。

3.2 开启设备- 将电源插头插入电源插座，并确保电源稳定。

- 按下电源开关，待指示灯亮起后，即可进入工作状态。

3.3 调节运行模式- 设备配有多种运行模式，可根据实际需求进行选择：- 自动模式：设备根据空气质量自动调节运行状态。

- 手动模式：用户可手动调节设备的运行参数。

3.4 清洁与维护- 每次使用后，请及时清洁设备表面，以保持设备的整洁。

- 定期清理光氧催化剂，可提高设备的处理效果。

- 如遇设备故障或异常，请及时联系售后服务人员处理。

4. 安全注意事项为确保安全使用光氧催化设备，请遵守以下注意事项：- 在操作设备时，应戴上适当的防护手套和口罩，以防止直接接触有害物质。

- 请勿将设备暴露在潮湿或易燃环境中。

- 在拆卸设备或更换部件前，请先切断电源。

- 若设备产生异常噪音、异味或烟雾等情况，请立即停止使用并通知售后服务人员。

5. 常见问题与解决办法以下是一些常见问题及相应的解决办法：问题：设备无法启动。

解决办法：检查电源是否正常插入，确认开关是否打开，并联系我们的售后服务人员。

问题：设备运行时噪音较大。

解决办法：检查设备是否固定牢固，如松动请重新安装，若问题仍存在，请联系售后服务人员。

问题：设备处理效果不理想。

解决办法：检查光氧催化剂是否过期或已经损坏，如是，请及时更换。

6. 联系我们如您在使用过程中遇到任何问题或有任何建议，欢迎联系我们的售后服务人员：- 客户服务热线：7. 结束语本使用手册详细介绍了光氧催化设备的操作指南及注意事项，希望能对您的使用有所帮助。

U V光氧催化设备操作规程
一、开机前请检查配电箱内所有开关是否都在闭合状态，电源指示灯指示是否正常。

二、先启动光氧设备，一分钟后再启动风机，检查风机、风管内是否有异常声音，发现问题及时停机，排除故障后，才能启动运行。

三、系统停机时，先停止光氧设备，再停止风机，使得光氧设备温度降到常温，设备内残余气体，最终得到排放。

四、内有精密设备，严禁碰撞。

五、无需添加任何物质，避免二次污染。

六、确保设备进气无粉尘，且气体温度不超过80℃,若未经预
处理设备，将影响设备的效果。

七、维修与保养设备时必须要断开电源，非专业人员禁止维修。

严禁设备运行中带电开启柜门。

八、每月进行一次测试运行，运行时间不得少于10分钟。

九、禁止用手触摸光氧灯管，以免烫伤，定期停机，使用压缩空表面，以保证净化效果。

光氧催化废气净化设备安全操作及保养规程前言光氧催化废气净化设备广泛应用于汽车喷涂、印刷、制药和精细化工等行业，能够有效地去除有机物、恶臭以及污染物等。

为了确保设备的安全和正常使用，必须遵守一定的操作规程和保养要求。

设备基本知识设备构成光氧催化废气净化设备主要由进气口、净化室、光氧催化反应器、风机以及排气口等组成。

工作原理光氧催化废气净化设备是利用光氧催化反应器中的光氧催化剂，在光和氧气的作用下，将有机物、恶臭和其他污染物分解为二氧化碳和水等无害物质。

适用范围光氧催化废气净化设备适用于VOCs（有机挥发性物质）浓度低于1000mg/m³的场合，例如车间内气体净化。

安全操作规程设备安装1.安装地面要求平整，机器水平放置。

2.设备进出口应连接密封，避免漏气。

3.设备供电需符合标识电压，注意线路安全。

4.设备与外界应保持一定距离，避免影响正常工作。

5.在安装过程中，应保持机器外壳和设备内部清洁。

设备启动1.启动前检查设备各零部件是否连接牢固。

2.检查风机与压差表是否正常。

3.打开设备电源，按照设备操作说明进行操作。

4.启动后，应观察设备运行状况，如发现异常应及时停机排除故障。

设备停止1.停机前，应关闭进气口。

2.关闭设备电源，并切断电源。

3.停机后清洁设备各部件和内部，以及空气净化滤网。

设备维护1.定期检查设备各零部件是否存在故障或磨损情况。

2.定期更换滤网、光氧催化剂等。

3.拆卸设备部件时，应先关闭电源，待设备停机后再进行操作。

保养规程滤网清洁1.当压差表显示数值超限，应对滤网进行清洗或更换。

2.清洗时，应使用清水冲洗滤网表面，避免使用刷子和其他带状物直接摩擦滤网。

3.滤网清洗后，应晾干并安装到设备中。

光氧催化剂更换1.当光氧催化剂使用时间达到1年时，应对催化剂进行更换。

2.更换时，应按照操作说明逐步进行，严防硬物碰撞和磕碰。

3.更换催化剂后，应打开设备进气口，将设备运行至2小时以上，待催化剂充分活化后方可正式运行。

Uv光氧操作及保养说明
一、安全操作使用说明
1. 首先使用Uv光催化设备前要先检查整个管道系统，防止有漏风处的存在影响整体运行。

2. 然后再打开电源正式运行前，事先清除设备吸附范围内可能被吸走的物体，防止其干扰设备运行。

3. 最后接通设备的电源，电源指示灯显示正常，即可打开电控柜开关，让uv光解设备正式进入工作状态。

4.严格按要求定期进行维护，如玻璃漆雾棉、活性炭棉、蜂窝活性碳砖、光氧管维护或
更换、对更换的耗材进行专门处理。

5.设备必须有良好的接地，供电接线端装有漏电保护开关，每一个季度应检查电器绝缘
电阻一次。

二、维修保养与注意事项
1、本设备不允许非专业人员自行拆装、调试，以免损坏净化器造成内部设备或发生不安全事故。

2、设备内部过滤棉一般使用30-50个小时后应当更换一次，如使用量大更换间隔周期更短。

3、严禁带电操作如果打开电源开关UV灯亮时睛眼不能对光线看，看见5秒钟眼睛就会红、肿、胀痛，或者皮肤过敏现象，如果需要观察一定做好防护措施。

4、光氧催化设备内部所有可以活动的部件都可以取出，应1000个小时内取出所有内部的部件，做一次设备内的污物，灰尘清理工作取出时应注意灯管不要损坏（建议请专业的
养护人员来进行此项工作）。

5、为了更好的提高设备的工作效率，请按照此规定进行保养维护，违反或不按时维护保
养造成的设备损坏与其后果，厂家不承担任何相关责任，请用户注意！。

光氧催化离子(除臭) 有机废气净化器使用说明书感谢您购买我们公司的产品，为了您的正确使用，请详细阅读我们的产品使用说明书注：如果您的设备在使用过程中出现质量问题并且都不是以上两种情况时，请及时与我们公司联系，在电话指导下还无法排除故障的我们公司将派技术人员到场维修。

HXGJ-型光解有机废气净化器产品使用说明书一、产品概述本产品为我公司采用高能高臭氧UV紫外线光束、氧化反应催化剂、高能离子发生器组合工艺来降解恶臭气体（有机废气），改变恶臭气体如：氨、三甲胺、硫化氢、甲硫氢、甲硫醇、甲硫醚、二甲二硫、二硫化碳和苯乙烯，硫化物H2S、VOC类，苯、甲苯、二甲苯的分子链结构，使有机或无机高分子恶臭化合物分子链，通过高能紫外线光束照射、催化剂的氧化反应、正氧离子的氧化反应，降解转变成低分子化合物，如CO2、H2O等。

二、产品用途UV光氧催化离子除臭有机废气净化器产品主要适用于：各类工业喷涂、印刷、印花、丝印挥发性有机废气；各类恶臭气体的除臭净化处理，及各种工厂、废水处理站、医院、垃圾中转站等场所的有机废气除臭、杀菌的净化处理；三、工作原理1、利用高能高臭氧UV紫外线光束分解空气中的氧分子产生游离氧，即活性氧，因游离氧所携正负电子不平衡所以需与氧分子结合，进而产生臭氧。

UV＋O2→O-+O＊(活性氧)O+O2→O3(臭氧),众所周知臭氧对有机物具有极强的氧化作用，对恶臭气体及其它刺激性异味有立竿见影的清除效果。

恶臭气体利用排风设备输入到本净化设备后，净化设备运用高能UV紫外线光束及臭氧对恶臭气体进行协同分解氧化反应，使恶臭气体物质其降解转化成低分子化合物、水和二氧化碳，再通过排风管道排出室外。

2、高能离子空气净化系采用正负双极电离技术。

在电场作用下，离子发生器产生大量的 a 粒子， a 粒子与空气中的氧分子进行碰撞而形成正负氧离子。

正氧离子具有很强的氧化性，能在极短的时间内氧化分解甲硫醇、氨、硫化氢等污染因子，且在与 VOC 分子相接触后打开有机挥发性气体的化学键，经过一系列的反应后最终生成二氧化碳和水等稳定无害的小分子。
