labview循环结构

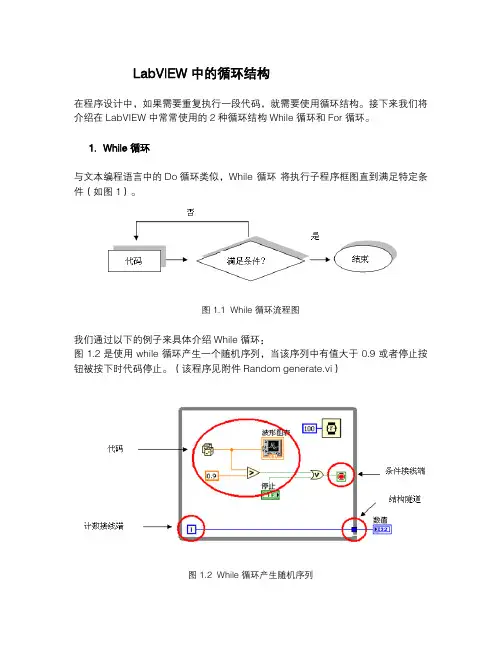

LabVIEW 中的循环结构在程序设计中，如果需要重复执行一段代码，就需要使用循环结构。

接下来我们将介绍在LabVIEW中常常使用的2种循环结构While 循环和For 循环。

1.While 循环与文本编程语言中的Do循环类似，While 循环将执行子程序框图直到满足特定条件（如图1）。

图1.1 While 循环流程图我们通过以下的例子来具体介绍While循环：图1.2是使用while循环产生一个随机序列，当该序列中有值大于0.9或者停止按钮被按下时代码停止。

（该程序见附件Random generate.vi）图1.2 While 循环产生随机序列条件接线端：While循环会一直执行代码，直到条件接线端收到特定的布尔值时才会停止。

在本例中，当由停止键按下或者产生的随机数大于0.9时就会终止该程序。

条件接线端一般默认为真时停止（），当该接线端输入为真时程序就终止。

也可以选择真时继续（）。

计数接线端：表示已经完成的循环次数，该计数从0开始。

在本例中，如果当产生的第13个点值超过0.9时，计数器值为12。

结构隧道：当需要将循环中的数据传入或者传出时，我们使用隧道的方式（这一点将在后面详细介绍）。

2.For 循环For循环常用于已知代码循环次数的情况，比如数组的操作。

下面是For循环的流程图：2.1 For 循环的流程图我们通过以下的例子来具体介绍以下For循环：如图 2.2，使用For循环产生一个3×4的二维随机数组。

（该程序见附件Generate array.vi）图2.2 For循环产生3×4的二维随机数组计数接线端（输入）：通过计数接线端指定For循环的循环次数。

该接线端计数从1开始。

计数接线端（输出）：表示For循环已经完成的循环次数。

该接线端计数从0开始。

如图2.2，生成3×4的二维数组后，维数1和维数2分别为3，2。

3.While 循环与 For 循环的区别：一般来说，如果已知循环的次数，那么使用For循环比较简便；如果循环次数未知，那么就需要使用While循环。

labview中for循环在顺序结构中用法1. 引言1.1 介绍labview中for循环在顺序结构中的用法在LabVIEW中，for循环是一种非常常见的结构，它可以在顺序结构中被灵活应用。

顺序结构是LabVIEW中的一种基本结构，它按照从上到下的顺序执行代码，一次执行一条线路上的程序。

在顺序结构中使用for循环可以帮助我们简化程序，节省时间和精力。

for循环能够重复执行特定的操作，直到达到设定的条件。

这使得我们能够简化代码、提高代码的可读性和可维护性。

在实际项目中，经常会出现需要重复执行相同操作的情况，此时for循环就派上用场了。

LabVIEW为我们提供了方便的工具来添加for循环至顺序结构中。

通过简单拖拽的方式，我们就可以将for循环放置在需要的位置。

而设置for循环的循环次数也是非常简单的，只需在循环结构中输入结束条件即可。

在for循环中执行特定操作也非常容易。

我们可以在for循环中添加需要重复执行的代码块，这样就可以实现对特定操作的循环执行。

通过合理的设计和设置，我们可以充分利用for循环在顺序结构中的优势，提高程序的效率和可维护性。

2. 正文2.1 什么是循环结构循环结构是编程语言中一种重要的控制结构，允许程序在满足特定条件下重复执行一段代码块。

在计算机程序中，循环结构可以大大简化重复性工作的编写，提高代码的效率和可维护性。

在labview中，for循环是一种常见的循环结构，它允许用户指定循环次数并在每次迭代中执行特定的操作。

通常情况下，for循环适用于已知循环次数的情况，比如要对一组数据进行处理或执行固定次数的任务。

循环结构的实现通常包括三个要素：循环变量、循环终止条件和循环体。

循环变量用于追踪循环的当前状态，循环终止条件确定循环何时结束，循环体则包含需要重复执行的代码块。

在labview中使用for循环可以简化重复性工作的编写，提高程序的可读性和可维护性。

通过合理的设计和控制循环变量和循环终止条件，可以确保程序的正确运行并有效地处理大量数据。

LabView从入门到放弃（之循环结构）让我们开始吧~~~结构用于控制程序的执行顺序，改变程序流程。

目录：• While循环• For循环• 循环结构内外数据的交换• 自动索引• 迭代数据的传递While循环While 循环可以反复执行循环体的程序，直至到达一些边界条件。

它类似于普通编程语言中的 Do 循环和 Repeat-Until 循环。

While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为 FALSE。

while循环流程图该循环有如下特点：计数从 0 开始（i=0）；先执行循环体，而后 i+1，如果循环只执行一次，那么循环输出值 i=0；循环至少要运行一次。

执行流程：1、Do：执行循环体内的图形化程序代码，即至少执行1次；2、需在子框图设置循环条件3、循环计数端子加1，循环条件判断，决定是否继续循环；while循环结构功能其中：• 循环次数：计数接线端表示已完成的循环次数。

计数从零开始，第一次循环时，计数接线端返回为0避免产生无限循环• 循环条件：默认：真（T）时停止For循环该循环有如下特点：• for循环是先判断，后执行的。

• 执行循环的次数是确定的。

for循环结构功能循环结构内外之间的数据交换，结构隧道功能（干什么用的？）数据输入到隧道后循环开始；循环终止后数据输出循环；主要用于对数组的操作。

用法（怎么用？）边框上，右键，隧道模式，索引。

如果隧道的自动索引功能被打开，则数组将在每次循环中顺序经隧道送过一个数；该数在原数组中的索引（地址信息），与当次循环计数端子的值相同。

自动索引自动索引有如下特点：• For：隧道默认打开索引；While：默认关闭•可以手工开启或关闭：打开的索引读入或输出的是数组元素，关闭索引读入或输出的是整个数组• For循环的执行次数：即为数组的个数，启用索引的情况下，不用再给循环次数赋值了。

LabVIEW中的控制结构和循环LabVIEW（Laboratory Virtual Instrument Engineering Workbench）是一种图形化编程语言和开发环境，用于测量与控制系统。

在LabVIEW 中，控制结构和循环是实现自动化控制和流程控制的重要组成部分。

一、控制结构1. 顺序结构顺序结构按照程序中的逐行顺序执行。

在LabVIEW中，通过将各个步骤连接起来，即可实现顺序执行。

2. 选择结构选择结构用于根据条件的不同，执行不同的代码块。

在LabVIEW 中，选择结构包括“Case结构”和“Select结构”。

- Case结构：根据条件进行分支选择。

不同的条件对应不同的代码块。

你可以在其中添加多个Case并分别编写代码，这样可以根据不同的条件执行不同的操作。

- Select结构：类似于Case结构，但是它使用数字索引来选择要执行的代码块，而非条件。

3. 循环结构循环结构用于重复执行某个代码块，直到满足退出条件为止。

在LabVIEW中，循环结构包括“For循环”、“While循环”和“Do循环”。

- For循环：用于已知循环次数的情况下重复执行代码块。

你可以设置循环的次数，并且在每次迭代中可以自定义循环变量的起始值、终止值和步长。

- While循环：在满足条件的情况下重复执行代码块。

你可以设置循环的退出条件，并且在每次迭代中可以自定义条件的判定。

- Do循环：先执行代码块，再判断循环条件是否满足。

如果满足，则继续循环执行，直到条件不满足为止。

4. 跳转结构跳转结构用于在程序中实现跳转操作，常见的跳转结构有“跳出循环”和“跳转到指定位置”。

- 跳出循环：当满足特定条件时，可以用于提前终止循环的执行。

一般在循环结构内部设置条件，满足条件时通过跳转结构跳出循环。

- 跳转到指定位置：用于在程序中实现指定位置之间的跳转。

你可以在程序的任意位置插入标记，然后使用跳转结构指定要跳转到的标记位置。

【LabVIEW】程序结构（包括：while循环、For循环、事件结构、条件结构、公式节点）1、while循环LabVIEW 在执⾏While循环时，如果⽤户没有给它设定循环时间间隔，那么它将以CPU的极限速度运⾏。

按下Ctrl+Alt+Delete 快捷键打幵任务管理器，可以看到它⼏乎将CPU全部利⽤，正常情况这样做⽐较危险，因为这样可能会导致整个LabVIEW 程序看上去跟“死掉” ⼀样。

在很多情况下我们没有必要让 While 循环以最⼤的速度运⾏，所以最好给 While 循环加上时间间隔。

有两种⽅法：⼀种是在每个循环中添加⼀个等待时间，只有在等待完毕后才运⾏下⼀个循环。

另⼀种⽅法是使⽤定时循环(Timed Loop)。

2、事件结构Labview 提供了事件结构，即仅当 “事件” 发⽣时，程序才作相应的响应。

通过事件结构，程序可以变得很简单，并降低CPU利⽤率。

当多个事件发⽣时会形成事件队列，直到每个事件对应的代码都被执⾏为⽌，因此不会有事件被漏掉的情况。

注意：事件结构必须放在 While 循环中，否则没有意义，因为当⼀个事件完成后，程序需要去等下⼀个事件的发⽣。

在跟⽤户进⾏交互的时候，尽量使⽤事件结构。

3、条件结构（1）当条件结构有多个分⽀时，必须设置默认分⽀，否则程序⽆法执⾏。

（是条件结构不是层叠顺序时）（2）隧道在条件结构⼀个分⽀的边框上创建输出隧道时，其他分⽀边框上也会出现输出隧道。

只要有⼀个输出隧道没有连线，则条件结构每个分⽀边框上的输出的隧道都显⽰为⽩⾊正⽅形。

隧道可使⽤数据类型的默认值，不是每个速调都必须连线。

在条件结构上右键单击输出隧道，从快捷菜单中选择未连接时使⽤默认，这样所有未连线的隧道都将使⽤隧道数据类型的默认值。

索引隧道,⼀个循环外的数组通过索引隧道连接到循环结构上，隧道在循环内⼀侧会⾃动取出数组的元素，依顺序每次循环取出⼀个元素。

⽤索引隧道传出数据，可以⾃动把循环内的数据组织成数组。

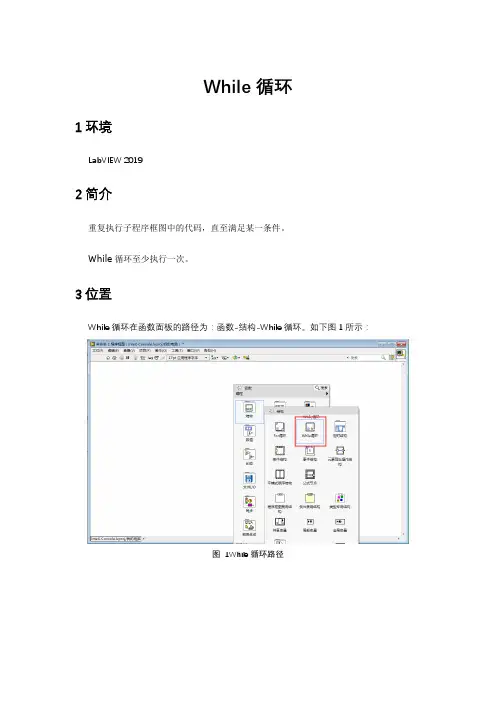

While循环1环境LabVIEW 20192简介重复执行子程序框图中的代码，直至满足某一条件。

While循环至少执行一次。

3位置While循环在函数面板的路径为：函数-结构-While循环。

如下图1所示：图1While循环路径4详细介绍4.1组成部分While循环的组成部分如下图2所示：图2While循环组成部分①子程序框图－编程人员把要执行的代码放置到While框图中。

②计数接线端(i)－计数接线端提供当前的循环计数。

第一个迭代的循环计数始终从零开始。

如循环计数超过2,147,483,647（即223-1），在后续循环中，计数接线端的值保持为2,147,483,647。

如需保存大于2,147,483,647的循环次数，可在While循环中创建移位寄存器来实现。

③条件接线端－根据布尔输入值决定是否继续执行While循环。

如需指定循环是否在布尔值为TRUE或FALSE时停止，请配置循环的连续动作。

还可通过连线错误簇至条件接线端配置循环停止的时刻。

4.2扩展功能4.2.1移位寄存器右键单击While框图，弹出下拉菜单。

可以看到下拉菜单中有一项“添加移位寄存器”，如下图3所示：图3添加移位寄存器单击“添加移位寄存器”，在While框图上会自动创建了两个箭头标志，即为移位寄存器的输入端和输出端。

如下图4所示：图4移位寄存器通常使用移位寄存器时，需要对其输入端进行初始化，即在While框图外，创建任意数据或已有数据连接到移位寄存器的输入端。

特殊情况下，也可在While框图内创建任意数据或已有数据连接到移位寄存器的输出端。

4.2.2停止条件While循环的缺省停止条件为True，可以切换停止条件为False，方法为左键单击条件接线端，使条件接线端更改为下图5所示：图5停止条件5举例5.1跑马灯跑马灯例子的前面板如下图6所示，后面板如下图7所示：图6跑马灯前面板图7跑马灯后面板。

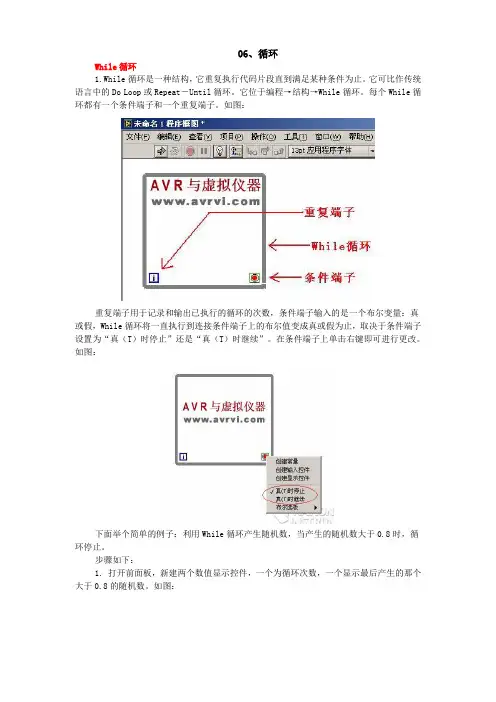

06、循环While循环1.While循环是一种结构，它重复执行代码片段直到满足某种条件为止。

它可比作传统语言中的Do Loop或Repeat－Until循环。

它位于编程→结构→While循环。

每个While循环都有一个条件端子和一个重复端子。

如图：重复端子用于记录和输出已执行的循环的次数，条件端子输入的是一个布尔变量：真或假，While循环将一直执行到连接条件端子上的布尔值变成真或假为止，取决于条件端子设置为“真（T）时停止”还是“真（T）时继续”。

在条件端子上单击右键即可进行更改。

如图：下面举个简单的例子：利用While循环产生随机数，当产生的随机数大于0.8时，循环停止。

步骤如下：1. 打开前面板，新建两个数值显示控件，一个为循环次数，一个显示最后产生的那个大于0.8的随机数。

如图：2．切换到程序框图，放置一个While循环，如图:3. 放置随机数函数到While循环内，并连线，如图：4. 放置比较函数，将循环次数与重复端子连线，如图：5．运行，即可在前面板上看到结果，如图：在程序框图中，在数值显示控件上单击右键，可更改数值的类型，如图：各种数值的类型都可以看见，我就不再赘述。

在While循环的边框上单击右键，可添加位移寄存器，如图：有关位移寄存器的用法，我们将会在For循环中讲到，这里暂不做介绍。

注意：While循环的条件端子一定要有连线，否则程序无法运行！如图：For循环1． For循环位于函数→编程→结构→For循环，如图：从图中可以看到，For循环有两个端子计数端子：要执行循环的次数，可用于For循环内部的循环计数重复端子：已执行循环的次数，可用于For循环内部的重复计数For循环应用举例：产生10个随机数，并把最后一个显示出来。

步骤如下:1．放置一个数值显示控件到前面板，并改名为随机数。

2．放置For循环到程序框图，如图：3．放置随机数函数到程序框图，并连线4．计数端子上单击右键，选择创建常量，并输入10，如图：5．运行程序，便可在前面板上看到结果。

labview中while循环的用法LabVIEW是一种图形化编程语言，广泛应用于科学、工程和教育领域。

在LabVIEW中，while循环是一种常用的控制结构，用于重复执行一段代码，直到满足某个条件为止。

本文将详细介绍LabVIEW中while循环的用法。

首先，我们需要了解while循环的基本结构。

在LabVIEW中，while 循环由一个条件框和一个循环体组成。

条件框用于判断是否继续执行循环体中的代码，只有当条件为真时，循环体中的代码才会被执行。

当条件为假时，循环终止。

在LabVIEW中，可以使用各种条件来控制while循环的执行。

常见的条件包括比较运算符（如等于、大于、小于等）、逻辑运算符（如与、或、非等）以及其他函数和变量。

通过将这些条件与适当的数据源连接起来，可以实现复杂的控制逻辑。

在使用while循环时，我们需要注意以下几点：1. 循环条件的设置：在设计while循环时，我们需要明确循环的终止条件。

这个条件应该能够在循环体中的代码执行后得到更新，以便在下一次循环开始时进行判断。

通常，我们会使用条件框中的变量或函数来表示循环条件。

2. 循环体中的代码：循环体中的代码是while循环的核心部分，它会被重复执行，直到循环条件为假。

在编写循环体中的代码时，我们需要确保它能够在每次执行后更新循环条件，以避免无限循环的情况发生。

3. 循环计数器的使用：在某些情况下，我们可能需要在循环中使用计数器来跟踪循环的次数。

LabVIEW提供了一些内置的函数和变量，如“循环计数器”和“循环迭代器”，可以方便地实现这一功能。

4. 循环中的延时：有时候，我们需要在循环的每次迭代之间添加一定的延时，以控制循环的执行速度。

LabVIEW提供了“等待”函数，可以用于实现延时操作。

通过调整延时的时间，我们可以控制循环的执行频率。

除了上述基本用法外，LabVIEW还提供了一些高级的while循环技巧，可以进一步优化代码的性能和可读性。

LabVIEW for循环是一种结构，允许用户重复执行一段代码一定次数或直到满足特定条件。

循环可以嵌套，这意味着一个循环可以包含另一个循环。

LabVIEW for循环的工作原理如下：1.初始化循环变量for循环的第一个步骤是初始化循环变量。

循环变量是一个用来跟踪循环当前正在执行的次数的变量。

循环变量通常使用一个数字，但也可以使用字符串或其他数据类型。

1.执行循环体一旦循环变量初始化，循环体就会被执行。

循环体是循环中包含的代码。

循环体可以包含任何有效的LabVIEW代码，包括其他循环、条件语句和函数调用。

1.递增循环变量循环体执行后，循环变量将递增。

循环变量的递增量由循环的“增量”属性决定。

增量可以是任何数字，但通常为1。

1.检查循环条件循环变量递增后，循环条件将被检查。

循环条件是一个布尔表达式，它决定循环是否应该继续执行。

如果循环条件为真，循环将继续执行。

如果循环条件为假，循环将终止。

1.重复步骤2至4如果循环条件为真，循环将继续执行步骤2至4。

这个过程将重复，直到循环条件为假。

当循环条件为假时，循环将终止。

LabVIEW for循环的示例以下是一个LabVIEW for循环的示例，它将数字1到10相加：1.创建循环变量首先，创建一个循环变量。

在本例中，循环变量命名为“i”。

1.初始化循环变量接下来，初始化循环变量。

在本例中，循环变量“i”被初始化为1。

1.执行循环体循环变量初始化后，循环体被执行。

在本例中，循环体包含一个函数调用，该函数调用将数字“i”添加到一个变量“sum”中。

1.递增循环变量循环体执行后，循环变量“i”递增。

在本例中，循环变量“i”递增1。

1.检查循环条件循环变量“i”递增后，循环条件被检查。

在本例中，循环条件是“i<=10”。

如果“i”小于或等于10，循环将继续执行。

如果“i”大于10，循环将终止。

1.重复步骤2至4如果循环条件为真，循环将继续执行步骤2至4。

这个过程将重复，直到循环条件为假。

第二章程序结构２．１循环结构２．１．１While 循环While 循环可以反复执行循环体的程序，直至到达某个边界条件。

它类似于普通编程语言中的 Do 循环和 Repeat-Until 循环。

While 循环的框图是一个大小可变的方框，用于执行框中的程序，直到条件端子接收到的布尔值为 FALSE。

●该循环有如下特点：●计数从0开始（i=0）。

●先执行循环体，而后i+1，如果循环只执行一次，那么循环输出值i=0。

●循环至少要运行一次。

条件端子循环变量图２－１While 循环示意图练习２－１使用While循环和图表目的：用 While 循环和图表获得数据，并实时显示。

创建一个可以产生并在图表中显示随机数的VI。

前面板有一个控制旋钮可在0到10秒之间调节循环时间，还有一个开关可以中止VI的运行。

学习怎样改变开关的动作属性，以便不用每次运行VI时都要打开开关。

操作步骤如下：前面板图２－２练习２－１的前面板1．选择File»New，打开一个新的前面板。

2．选择Controls»Boolean，在前面板中放置一个开关。

设置开关的标签为控制开关。

3．使用标签工具创建 ON 和 OFF 的标签，放置于开关旁。

4．选中Controls»Graph，在前面板中放置一个波形图（是chart，而不是graph）。

设置它的标签为随机信号。

这个图表用于实时显示随机数。

5．把图表的纵坐标改为0.0 到 1.0。

方法是用标签工具把最大值从10.0改为1.0。

6．选择Controls»Numeric，在前面板中放置一个旋钮。

设置旋钮的标签为循环延时。

这个旋钮用于控制While 循环的循环时间。

流程图7．开流程图，按照下图创建流程图。

图２－２练习２－１的流程图a.从Functions»Structures 中选择 While 循环，把它放置在流程图中。

将其拖至适当大小，将相关对象移到循环圈内。

虚拟仪器LabVIEW第3章循环结构与趋势图（精）
练习1 ：使用For Loop 结构和移位寄存器。

练习目的：使用For Loop 和移位寄存器计算随机数列中的最大值。

3.6 小结在VI中，结构控制数据执行流。

循环结构控制程序反复执行框内程序，直到某个条件发生。

控制框内程序段执行指定的次数, 循环次数由连接到计数端口的值确定。

波形Chart 可以实时显示数据变化趋
势，具有三种不同显示模式。

波形Chart可用于显示单条曲线或多条曲线。

当使用Chart显示多条曲线时,须使用Cluster 子模板的Bundle 函数，将数据捆绑成簇，然后送波形Chart 显示。

在循环边框可建立多个移位寄存器，使用移位寄存器可在循环体的循环之间传递数据。

While 循环和 For Loop 都可以使用移位寄存器。

在波形 chart 或它的各个组成部分上弹出菜单, 可修改 chart 显示的属性和参数。

控制循环
时间最常用的方法
习题：设计一VI，使用移位寄存器计算最后３次测量中的算术平均值，并送Chart 显示。

在此VI 中调用练习 2.6.1中创建的Thermometer.VI作子 VI，完成温度检测。
