油浸电力变压器火灾危险性

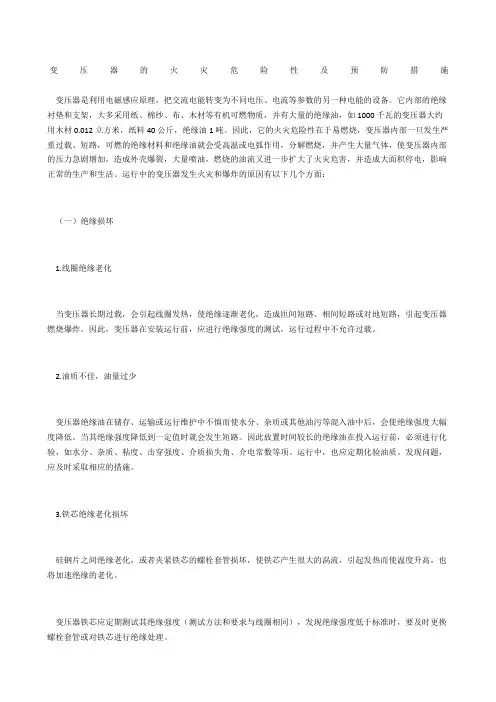

变压器的火灾危险性及预防措施变压器是利用电磁感应原理，把交流电能转变为不同电压、电流等参数的另一种电能的设备。

它内部的绝缘衬垫和支架，大多采用纸、棉纱、布、木材等有机可燃物质，并有大量的绝缘油，如1000千瓦的变压器大约用木材0.012立方米，纸料40公斤，绝缘油1吨。

因此，它的火灾危险性在于易燃烧，变压器内部一旦发生严重过载、短路，可燃的绝缘材料和绝缘油就会受高温或电弧作用，分解燃烧，并产生大量气体，使变压器内部的压力急剧增加，造成外壳爆裂，大量喷油，燃烧的油流又进一步扩大了火灾危害，并造成大面积停电，影响正常的生产和生活。

运行中的变压器发生火灾和爆炸的原因有以下几个方面：（一）绝缘损坏1.线圈绝缘老化当变压器长期过载，会引起线圈发热，使绝缘逐渐老化，造成匝间短路、相间短路或对地短路，引起变压器燃烧爆炸。

因此，变压器在安装运行前，应进行绝缘强度的测试，运行过程中不允许过载。

2.油质不佳，油量过少变压器绝缘油在储存、运输或运行维护中不慎而使水分、杂质或其他油污等混入油中后，会使绝缘强度大幅度降低。

当其绝缘强度降低到一定值时就会发生短路。

因此放置时间较长的绝缘油在投入运行前，必须进行化验，如水分、杂质、粘度、击穿强度、介质损失角、介电常数等项。

运行中，也应定期化验油质。

发现问题，应及时采取相应的措施。

3.铁芯绝缘老化损坏硅钢片之间绝缘老化，或者夹紧铁芯的螺栓套管损坏，使铁芯产生很大的涡流，引起发热而使温度升高，也将加速绝缘的老化。

变压器铁芯应定期测试其绝缘强度（测试方法和要求与线圈相同），发现绝缘强度低于标准时，要及时更换螺栓套管或对铁芯进行绝缘处理。

4.检修不慎，破坏绝缘在吊芯检修时，常常由于不慎将线圈的绝缘和瓷套管损坏。

瓷套管损坏后，如继续运行，轻则闪络，重则短路。

因此，检修时应特别谨慎，不要损坏绝缘。

检修结束之后，应有专人清点工具（以防遗漏在油箱中造成事故），检查各部件、测试绝缘等，确认完整无损，安全可靠才能投入运行。

1、变压器安装的设计和布局1.1、户外变电站对变压器安装的布局规划时，应考虑许多方面的要求。

所有含BS148油的电力变压器都存在火灾的隐患，在进行变电站设计时，防火是要考虑的首要问题。

变压器应安装在限制火灾的环境中，即万一有一台变压器发生火灾，则火灾范围只能限于本台变压器及与这台变压器紧密相关的辅助设备，而不能牵连到其他变压器及相关的辅助设备、电缆和维护设备，对于安装两台或两台以上的变压器以作备用的变电站而言，这一点至关重要。

1.1.1、由油浸变压器引发的火灾在考虑上述要求时，应当认识到变压器油(矿物油)导致的火灾并非像平时想象的那样严重。

由于规定变压器油的闭口闪点不低于140℃，即当温度在140℃以下时，密封空间不可能积累足够的蒸汽引起火焰或其他火灾。

在非密封空间内，温度相应地要高一些。

一般来说，矿物油需要灯芯才能产生足够的蒸汽而自由燃烧。

英国中央供电局(CEGB)对英国电力部门进行的统计（内部资料）表明，与变压器有关的火灾率很低，通过前一段时间对132kV级以下的变压器调查分析已经证实了这一点。

这是因为在低电压系统中，受变压器的故障水平和保护装置动作时间所限，变压器不可能在一次故障中产生足够的能量使油温高到引起燃烧的程度。

如果采用合理的保护措施，则可以在离建筑物和电厂相当近的地方安装高压侧为33kV或以下电压等级的油浸式变压器，并非一定要采用难燃、干式或树脂浇注绝缘变压器。

只有在建筑物内和户内安装变压器时，才需要采用难燃、干式或树脂浇注变压器，这一点将在后面分别予以论述。

(注：规定闭口闪点的原因是为了保证若干年后冷却介质不受损失。

对配电变压器来说,如果没有储油柜，变压器油的损耗则极大。

这些变压器油中暴露于空气中的表面积最大，会使油耗散。

当然这些变压器是最容易安装、又最容易被人忘记的变压器，但是，如果这些变压器长时间内持续损耗变压器油，最终会导致绕组露出油面的危险。

可利用宾斯基·马丁斯测量仪测量油的闭口闪点。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改电力变压器的防火防爆(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes电力变压器的防火防爆(最新版)1.变压器的火灾及爆炸电力变压器一般为油浸变压器，变压器油箱内充满变压器油，变压器油是一种闪点在140℃以上的可燃液体。

变压器的绕组一般采用A级绝缘，用棉纱、棉布、天然丝、纸及其他类似的有机物作绕组的绝缘材料；变压器的铁芯用木块、纸板作为支架和衬垫，这些材料都是可燃物质。

因此，变压器发生火灾，爆炸的危险性很大。

当变压器内部发生短路放电时，高温电弧可能使变压器油迅速分解气化，在变压器油箱中形成很高的压力，当压力超过油箱的机械强度时即产生爆炸；或分解出来的油气混合物与变压器油一起从变压器的防爆管大量喷出，可能造成火灾。

2.变压器发生火灾和爆炸的基本原因（1）绕组绝缘老化或损坏产生短路。

变压器绕组的绝缘物棉纱、棉布、纸等，如果受到过负荷发热或受到变压器油酸化腐蚀的作用，其绝缘性能将会发生老化变质，耐受电压能力下降，甚至失去绝缘作用；变压器制造、安装、检修也可能碰坏或损坏绕组绝缘。

由于变压器绕组的绝缘老化或损坏，可能引起绕组匝间、层间短路，短路产生的电弧使绕组燃烧。

同时，电弧分解变压器油产生的可燃气体与空气混合达到一定浓度，便形成爆炸混合物，遇火花便发生燃烧或爆炸。

（2）线圈接触不良产生高温或电火花。

在变压器绕组的线圈与线圈之间，线圈端部与分接头之间、露出油面的接线头等处，如果连接不好，可能松动或断开而产生电火花或电弧；当分接头转换开关位置不正，接触不良，都可能使接触电阻过大，发生局部过热而产生高温，使变压器油分解产生油气引起燃烧和爆炸。

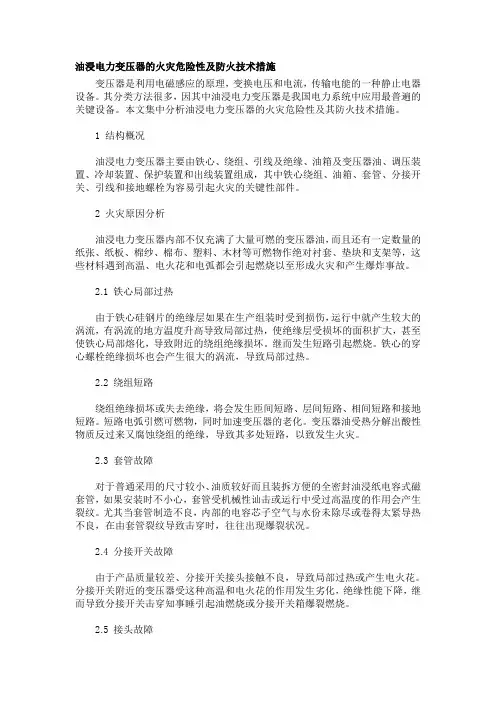

油浸电力变压器的火灾危险性及防火技术措施变压器是利用电磁感应的原理，变换电压和电流，传输电能的一种静止电器设备。

其分类方法很多，因其中油浸电力变压器是我国电力系统中应用最普遍的关键设备。

本文集中分析油浸电力变压器的火灾危险性及其防火技术措施。

1 结构概况油浸电力变压器主要由铁心、绕组、引线及绝缘、油箱及变压器油、调压装置、冷却装置、保护装置和出线装置组成，其中铁心绕组、油箱、套管、分接开关、引线和接地螺栓为容易引起火灾的关键性部件。

2 火灾原因分析油浸电力变压器内部不仅充满了大量可燃的变压器油，而且还有一定数量的纸张、纸板、棉纱、棉布、塑料、木材等可燃物作绝对衬套、垫块和支架等，这些材料遇到高温、电火花和电弧都会引起燃烧以至形成火灾和产生爆炸事故。

2.1 铁心局部过热由于铁心硅钢片的绝缘层如果在生产组装时受到损伤，运行中就产生较大的涡流，有涡流的地方温度升高导致局部过热，使绝缘层受损坏的面积扩大，甚至使铁心局部熔化，导致附近的绕组绝缘损坏。

继而发生短路引起燃烧。

铁心的穿心螺栓绝缘损坏也会产生很大的涡流，导致局部过热。

2.2 绕组短路绕组绝缘损坏或失去绝缘，将会发生匝间短路、层间短路、相间短路和接地短路。

短路电弧引燃可燃物，同时加速变压器的老化。

变压器油受热分解出酸性物质反过来又腐蚀绕组的绝缘，导致其多处短路，以致发生火灾。

2.3 套管故障对于普通采用的尺寸较小、油质较好而且装拆方便的全密封油浸纸电容式磁套管，如果安装时不小心，套管受机械性讪击或运行中受过高温度的作用会产生裂纹。

尤其当套管制造不良，内部的电容芯子空气与水份未除尽或卷得太紧导热不良，在由套管裂纹导致击穿时，往往出现爆裂状况。

2.4 分接开关故障由于产品质量较差、分接开关接头接触不良，导致局部过热或产生电火花。

分接开关附近的变压器受这种高温和电火花的作用发生劣化，绝缘性能下降，继而导致分接开关击穿知事睡引起油燃烧或分接开关箱爆裂燃烧。

电气线路和设备防火常识（二）电气线路和设备防火常识5.电缆防火、阻燃对策电缆着火延燃的同时，往往伴生出大量有毒烟雾，因此使扑救困难，导致事故的扩大，损失严重。

防止电缆火灾发生与阻燃对策有：（1）远离热源和火源缆道尽可能远离热力管道及油管道，其最小允许距离见表5-2-3。

当现场实际距离小于表中数值时，应在接近交叉段前后1m处采取保护措施。

可燃气体或可燃液体管沟，不应敷设电缆。

若敷设在热力管沟中，应有隔热措施。

在具有爆炸和火灾危险的场所（如制氢站、油泵房等）不应架空明敷电缆。

对处于充油电气设备（如高压电流、电压互感器）附近的电缆，应埋地、穿管敷设。

（2）封堵电缆孔洞对通向控制室电缆夹层的孔洞、沟道、竖井的所有墙孔，楼板处电缆穿孔，和控制柜、箱、表盘下部的电缆孔洞等，都必须用耐火材料严密封堵。

绝不能用木板等易燃物品承托或封堵，以防止电缆火灾向非火灾区蔓延。

封堵孔洞常用材料有防火堵料（有机或无机）、防火包和防火网三种。

防火包和防火网主要应用在既要求防火又要求通风的地方。

即正常时可保持良好通风条件，当有火灾时利用其膨胀作用将孔洞堵死，阻止火灾蔓延。

（3）防火分隔设置防火墙、阻火夹层及阻火段，将火灾控制在一定电缆区段，以缩小火灾范围。

在电缆隧道、电缆沟及托架的下列部位应设置带门的防火墙：不同厂房或车间交界处，进入室内处，不同电压配电装置交界处，不同机组及主变压器的缆道连接处，隧道与主控、集控、网控室连接处。

长距离缆道每隔100m处等，均应设置防火墙。

在电缆竖井可用阻火夹层分隔，对电缆中间接头处可设阻火段达到防火目的。

电缆隧道内应按机、炉分片设置阻火墙或防火门。

对同一隧道内的电缆应视其负荷等级的重要程度，采取不同防火材料（如涂料、槽盒、包带等）予以分开。

（4）防止电缆因故障而自燃对电缆构筑物要防止积灰、积水，确保电缆头的工艺质量。

对集中的电缆头要用耐火板隔开，并对电缆头附近电缆刷防火涂料。

高温处选用耐热电缆，对消防用电缆作耐火处理，加强通风，控制隧道温度，明敷电缆不得带麻被层。

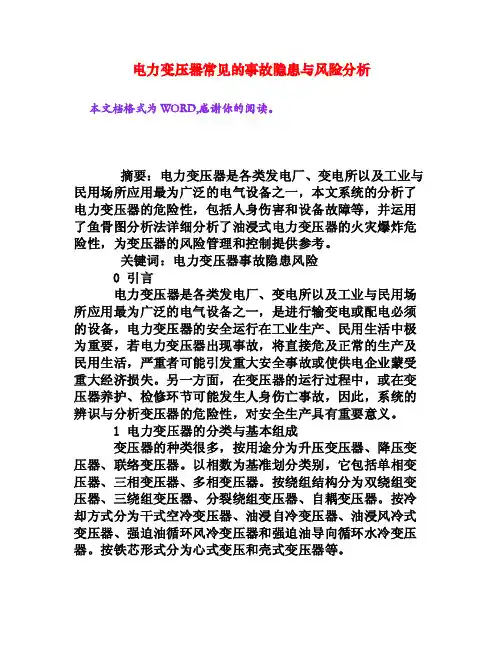

电力变压器常见的事故隐患与风险分析本文档格式为WORD,感谢你的阅读。

摘要：电力变压器是各类发电厂、变电所以及工业与民用场所应用最为广泛的电气设备之一，本文系统的分析了电力变压器的危险性，包括人身伤害和设备故障等，并运用了鱼骨图分析法详细分析了油浸式电力变压器的火灾爆炸危险性，为变压器的风险管理和控制提供参考。

关键词：电力变压器事故隐患风险0 引言电力变压器是各类发电厂、变电所以及工业与民用场所应用最为广泛的电气设备之一，是进行输变电或配电必须的设备，电力变压器的安全运行在工业生产、民用生活中极为重要，若电力变压器出现事故，将直接危及正常的生产及民用生活，严重者可能引发重大安全事故或使供电企业蒙受重大经济损失。

另一方面，在变压器的运行过程中，或在变压器养护、检修环节可能发生人身伤亡事故，因此，系统的辨识与分析变压器的危险性，对安全生产具有重要意义。

1 电力变压器的分类与基本组成变压器的种类很多，按用途分为升压变压器、降压变压器、联络变压器。

以相数为基准划分类别，它包括单相变压器、三相变压器、多相变压器。

按绕组结构分为双绕组变压器、三绕组变压器、分裂绕组变压器、自耦变压器。

按冷却方式分为干式空冷变压器、油浸自冷变压器、油浸风冷式变压器、强迫油循环风冷变压器和强迫油导向循环水冷变压器。

按铁芯形式分为心式变压和壳式变压器等。

不同的变压器其结构和组成有一定的差别，高压配电一般采用油浸式电力变压器，而低压配电系统常采用干式变压器。

油浸式电力变压器主要由铁芯、绕组、油箱、套管、分接开关、冷却器、储油柜、气体继电器、压力释放阀、温度计等组成。

树脂浇注干式变压器的铁芯部件采用了优质冷轧晶粒取向硅片叠制成45°全斜接缝的结构形式，一、二次绕组均采用铜导线绕制而成，绕组的层间、段间、端部及内、外层绝缘均采用具有较高机械强度和电气强度且耐高温的玻璃纤维填充，以空气作为冷却介质，以固体树脂作为绝缘介质，在绕组内埋设温度传感器。

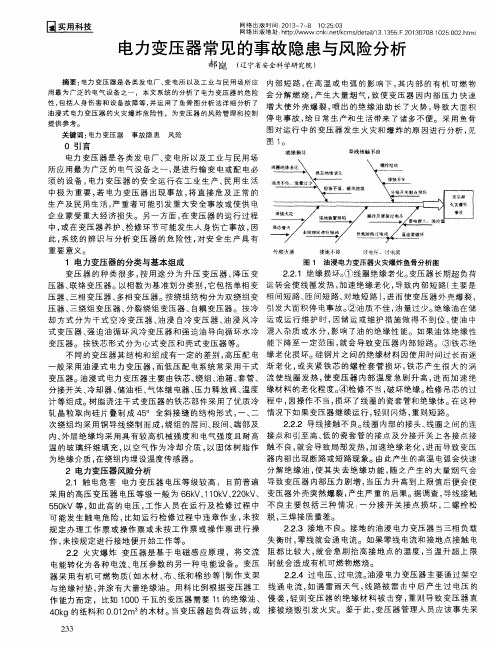

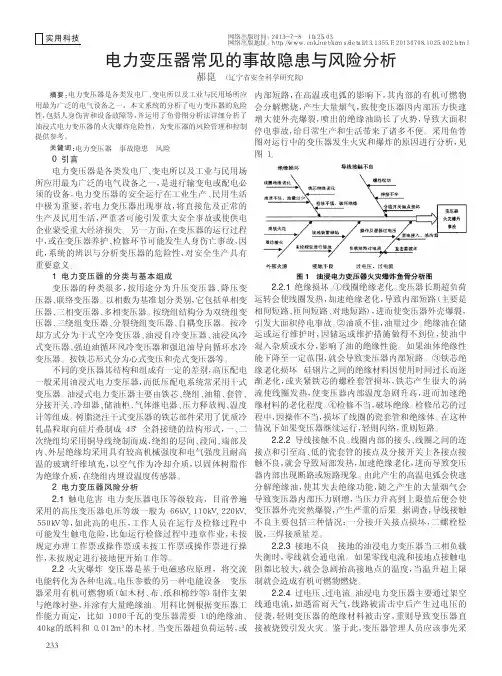

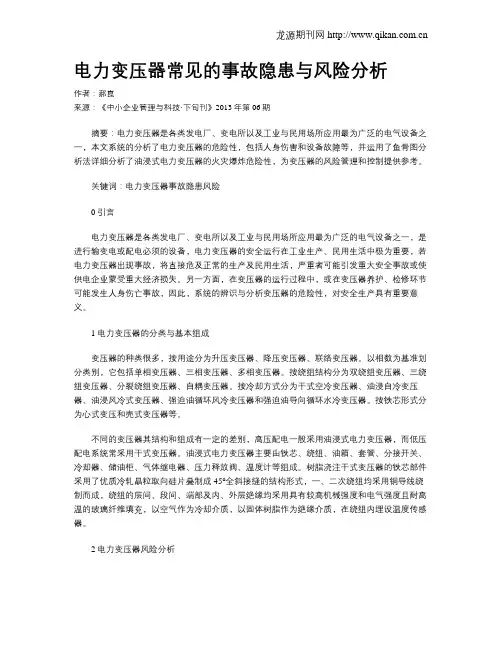

电力变压器常见的事故隐患与风险分析作者：郝崑来源：《中小企业管理与科技·下旬刊》2013年第06期摘要：电力变压器是各类发电厂、变电所以及工业与民用场所应用最为广泛的电气设备之一，本文系统的分析了电力变压器的危险性，包括人身伤害和设备故障等，并运用了鱼骨图分析法详细分析了油浸式电力变压器的火灾爆炸危险性，为变压器的风险管理和控制提供参考。

关键词：电力变压器事故隐患风险0 引言电力变压器是各类发电厂、变电所以及工业与民用场所应用最为广泛的电气设备之一，是进行输变电或配电必须的设备，电力变压器的安全运行在工业生产、民用生活中极为重要，若电力变压器出现事故，将直接危及正常的生产及民用生活，严重者可能引发重大安全事故或使供电企业蒙受重大经济损失。

另一方面，在变压器的运行过程中，或在变压器养护、检修环节可能发生人身伤亡事故，因此，系统的辨识与分析变压器的危险性，对安全生产具有重要意义。

1 电力变压器的分类与基本组成变压器的种类很多，按用途分为升压变压器、降压变压器、联络变压器。

以相数为基准划分类别，它包括单相变压器、三相变压器、多相变压器。

按绕组结构分为双绕组变压器、三绕组变压器、分裂绕组变压器、自耦变压器。

按冷却方式分为干式空冷变压器、油浸自冷变压器、油浸风冷式变压器、强迫油循环风冷变压器和强迫油导向循环水冷变压器。

按铁芯形式分为心式变压和壳式变压器等。

不同的变压器其结构和组成有一定的差别，高压配电一般采用油浸式电力变压器，而低压配电系统常采用干式变压器。

油浸式电力变压器主要由铁芯、绕组、油箱、套管、分接开关、冷却器、储油柜、气体继电器、压力释放阀、温度计等组成。

树脂浇注干式变压器的铁芯部件采用了优质冷轧晶粒取向硅片叠制成45°全斜接缝的结构形式，一、二次绕组均采用铜导线绕制而成，绕组的层间、段间、端部及内、外层绝缘均采用具有较高机械强度和电气强度且耐高温的玻璃纤维填充，以空气作为冷却介质，以固体树脂作为绝缘介质，在绕组内埋设温度传感器。
