ZCuSn10Pb1铸造锡青铜标准成分

锡青铜材质含量锡青铜是一种常见的铜合金材料，其主要成分是铜和锡。

铜是一种具有良好导电性和导热性的金属，而锡则能够增加铜的硬度和耐磨性，使得锡青铜具有更好的机械性能和耐腐蚀性能。

锡青铜的含锡量通常在2%至15%之间，具体含量会根据材料的应用领域和要求而有所不同。

较低的锡含量可以提高锡青铜的机械性能，使其具有更高的强度和硬度。

较高的锡含量则可以提高锡青铜的耐腐蚀性能，使其在潮湿、酸性或碱性环境中具有更好的稳定性。

锡青铜的锡含量还可以影响其熔点和润湿性能。

较高的锡含量会使锡青铜的熔点升高，而较低的锡含量则会使熔点降低。

锡青铜的润湿性能是指其与其他材料接触时的润湿程度，较高的锡含量可以提高锡青铜的润湿性能，使其更容易与其他材料粘结。

除了铜和锡，锡青铜中还可能含有一些其他元素，如铅、锌、镍等。

这些元素的添加可以进一步改善锡青铜的性能，例如增加硬度、耐磨性或耐腐蚀性。

不同的应用领域和要求会决定锡青铜中其他元素的含量和种类。

锡青铜由于其良好的机械性能和耐腐蚀性能，在船舶、汽车、机械制造等领域得到广泛应用。

在船舶领域，锡青铜常被用于制造螺旋桨和舵轮等部件，以提高其耐腐蚀性和耐磨性。

在汽车领域，锡青铜常被用于制造发动机零部件、摩擦材料和连接件等。

在机械制造领域，锡青铜常被用于制造轴承、齿轮和弹簧等部件。

锡青铜是一种含有铜和锡的铜合金材料，其含锡量决定了其机械性能、耐腐蚀性能和润湿性能。

锡青铜在船舶、汽车、机械制造等领域具有广泛的应用，能够满足不同领域对材料性能的要求。

通过合理控制锡青铜的含锡量和其他元素的添加，可以生产出满足特定需求的锡青铜材料，为各个领域的发展提供支持。

铸造锡青铜的化学成分（GB/T1176-1987）
铸造锡青铜的杂质限量（GB/T1176-1987）
铸造锡青铜的力学性能（GB/T1176-1987）
铸造锡青铜的主要特性和应用举例（GB/T1176-1987）
铸造铝青铜的化学成分（GB/T1176-1987）
铸造铝青铜的杂质限量（GB/T1176-1987）
铸造铝青铜的力学性能（GB/T1176-1987）
铸造铝青铜的主要特性和应用举例（GB/T1176-1987）
铅青铜的化学成分（GB/T1176-1987）
铸造铅青铜的力学性能（GB/T1176-1987）
铸造铅青铜的主要特性和应用举例（GB/T1176-1987）
铸造黄铜的化学成分（GB/T1176-1987）
铸造黄铜的杂质限量（GB/T1176-1987）
铸造黄铜的力学性能（GB/T1176-1987）
铸造黄铜的主要特性和应用举例（GB/T1176-1987）
资讯来源：国家标准化管理委员会。

ZCuSn10Pb1（10—1锡青铜）力学性能化学成分介绍-绿兴厂家
牌号：ZCuSn10Pb1（10—1锡青铜）
化学成分：
锡：9-11.5
磷：0.5-1
铜：其余
化学成分：
铸造方法：S
σb/MPa(kgf/mm2)：220
σ0.2/MPa(kgf/mm2)：130
δ5(%)：3
硬度HBW：785
主要特性：硬度高，耐磨性极好，不易产生咬死现象，有较好的铸造性能和切削加工性能，在大气和淡水中有良好的耐蚀性
应用：可用于高负荷（20MPa以下）和高滑动速度（8m/s）下工作的耐磨零件，如连杆、衬套、轴瓦、齿轮、蜗轮等
用于、中速、重载荷有轴承，工作最高温度250℃。

具有自动调心对偏斜不敏感，轴承受力均匀承载力高，可同时受径向载荷，自润滑无需维护等特性。

锡磷青铜是一种合金铜，具有良好的导电性能，不易发热、确保安全同时具备很强的抗疲劳性。

锡磷青铜的插孔簧片硬连线电气结构，无铆钉连接或无摩擦触点，可保证接触良好，弹力好，拨插平稳。

该合金具有优良有机械加工性能及成屑性能，可使零件加工过程迅速缩短了加工时间。

含铅锡青铜常用作耐磨零件和滑动轴承。

含锌锡青铜可作高气密性铸件。

用于制作弹簧和导电性好的弹簧接触片，精密仪器中的耐磨零件和抗磁零件，如齿轮、电刷盒、振动片、接触器等。

锡青铜是铸造收缩率最小的有色金属合金，用来生产形状复杂、轮廓清晰、气密性要求不高的铸件，锡磷青铜在大气、海水、淡水和蒸汽中十分耐蚀，广泛用于蒸汽锅炉和海船零件。

含磷锡青铜具有良好的力学性能，用作高精密工作母机的耐磨零件和弹性零件。

文稿提供者：绿兴金属有限公司。

铸造锡青铜的化学成分(GB/T1176-1987 )
铸造锡青铜的杂质限量( GB/T1176-1987 )
铸造锡青铜的力学性能(GB/T1176-1987 )
铸造铝青铜的化学成分(GB/T1176-1987)
铸造铝青铜的杂质限量( GB/T1176-1987)
铸造铝青铜的力学性能(GB/T1176-1987)
ZCuSn10Zn2
耐蚀性、耐磨性和切削加工性能好，铸造性 能
好，铸件致密性较高，气密性较好
在中等及较高负荷和小滑动速度下工作的重要 管配件，以及阀、旋塞、泵体、齿轮、叶轮和蜗
轮等
铅青铜的化学成分(GB/T1176-1987 )
铸造铅青铜的力学性能(GB/T1176-1987 )
铸造铅青铜的主要特性和应用举例( GB/T1176-1987 )
铸造黄铜的化学成分(GB/T1176-1987 )
铸造黄铜的杂质限量(GB/T1176-1987 )
铸造黄铜的力学性能(GB/T1176-1987 )
铸造黄铜的主要特性和应用举例( GB/T1176-1987 )。

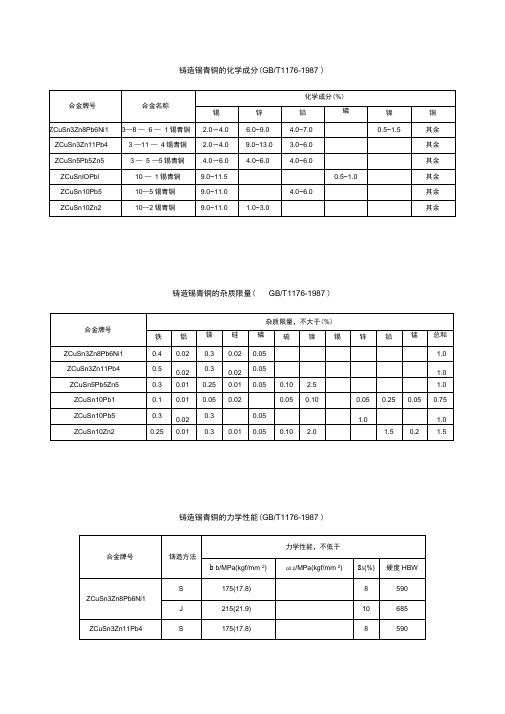

铸造锡青铜的化学成分（ GB/T1176-1987 ）化学成分（ % ）合金牌号合金名称锡锌铅磷镍铜ZCuSn3Zn8Pb6Ni1 3—8 —6— 1 锡青铜 2.0~4.0 6.0~9.0 4.0~7.0 0.5~1.5 其余ZCuSn3Zn11Pb4 3—11—4 锡青铜 2.0~4.0 9.0~13.0 3.0~6.0 其余ZCuSn5Pb5Zn5 3— 5 —5 锡青铜 4.0~6.0 4.0~6.0 4.0~6.0 其余ZCuSn10Pb1 10—1 锡青铜9.0~11.5 0.5~1.0 其余ZCuSn10Pb5 10—5 锡青铜9.0~11.0 4.0~6.0 其余ZCuSn10Zn2 10—2 锡青铜9.0~11.0 1.0~3.0 其余铸造锡青铜的杂质限量（GB/T1176-1987 ）杂质限量，不大于（%）合金牌号铁铝锑硅磷硫镍锡锌铅锰总和ZCuSn3Zn8Pb6Ni1 0.4 0.02 0.3 0.02 0.05 1.0 ZCuSn3Zn11Pb4 0.5 0.02 0.3 0.02 0.05 1.0 ZCuSn5Pb5Zn5 0.3 0.01 0.25 0.01 0.05 0.10 2.5 1.0 ZCuSn10Pb1 0.1 0.01 0.05 0.02 0.05 0.10 0.05 0.25 0.05 0.75 ZCuSn10Pb5 0.3 0.02 0.3 0.05 1.0 1.0 ZCuSn10Zn2 0.25 0.01 0.3 0.01 0.05 0.10 2.0 1.5 0.2 1.5铸造锡青铜的力学性能（GB/T1176-1987 ）力学性能，不低于合金牌号铸造方法σ b/MPa(kgf/mm 2 ) σ0.2 /MPa(kgf/mm2)δ5(%) 硬度 HBWS 175(17.8) 8 590 ZCuSn3Zn8Pb6Ni1J 215(21.9) 10 685 ZCuSn3Zn11Pb4S175(17.8)8590J 215(21.9) 10 590S 、J 200(20.4) 90(9.2) 13 590 ZCuSn5Pb5Zn5Li、La 250(25.5) 100(10.2) 13 635S 220(22.4) 130(13.3) 3 785J 310(31.6) 170(17.3) 2 885 ZCuSn10Pb1Li 330(33.6) 170(17.3) 4 885La 360(36.7) 170(17.3) 6 885S 195(19.9) 10 685 ZCuSn10Pb5J 245(25.0) 10 685S 240(24.5) 120(12.2) 12 685 ZCuSn10Zn2 J 245(25.0) 140(14.3) 6 785Li、La 270(27.5) 140(14.3) 7 785 铸造锡青铜的主要特性和应用举例（GB/T1176-1987 ）合金牌号主要应用举例特性耐磨性较好，易加工，铸造性能好，淡水和蒸汽（≤225℃）中工作的零件，压力不大于 2.5MPa 在各种液体燃料以及海水、ZCuSn3Zn8Pb6Ni1 气密的阀门和管配件性较好、耐腐蚀，可在流动海水下工ZCuSn3Zn11Pb4 ZCuSn5Pb5Zn5 ZCuSn10Pb1作铸造性能好，易加海水、淡水、蒸汽中，压力不大于 2.5MPa 的管配件工，耐腐蚀耐磨性和耐蚀性好，易加在较高负荷，中等滑动速度下工作的耐磨耐腐蚀零件，如轴瓦、衬套、缸套、活塞离工，合器、泵件压盖以及蜗轮等铸造性能和气密性较好硬度高，耐磨性极好，不易产生咬死现象，可用于高负荷（20MPa 以下）和高滑动速度（8m/s ）下工作的耐磨零件，如连杆、衬有较套、轴瓦、齿轮、蜗轮等好的铸造性能和切削加工性能，在大气和淡水ZCuSn10Pb5 ZCuSn10Zn2 中有良好的耐蚀性耐腐蚀，特别对稀硫结构材料，耐蚀、耐酸的配件以及破碎机衬套、轴瓦酸、盐酸和脂肪酸耐蚀性、耐磨性和切削加工性能好，铸造在中等及较高负荷和小滑动速度下工作的重要管配件，以及阀、旋塞、泵体、齿轮、性能叶轮和蜗轮等好，铸件致密性较高，气密性较好铸造铝青铜的化学成分（GB/T1176-1987 ）合金牌号合金名称化学成分（ %）镍铝铁锰铜ZCuAl8Mn13Fe3 8—13— 3 铝青铜7.0~9.0 2.0~4.0 12.0~14.5 其余ZCuAl8Mn13Fe3Ni2 8— 13 —3 —2 铝青铜1.8~2.5 7.0~8.5 2.5~4.0 11.5~14.0 其余ZCuAl9Mn2 9—2 铝青铜8.0~10.0 1.5~2.5 其余ZCuAl9Fe4Ni4Mn2 9 —4—4 —2 铝青铜 4.0~5.08.5~10.04.0~5.0 0.8~2.5 其余 ZCuAl10Fe310 —3 铝青铜 8.5~11.0 2.0~4.0 其余ZCuAl10Fe3Mn2 10—3—2 铝青铜9.0~11.02.0~4.01.0~2.0 其余铸造铝青铜的杂质限量（ GB/T1176-1987 ）合金牌号杂质限量，不大于（ %）锑硅 磷砷碳 镍 锡锌 铅 锰 总和ZCuAl8Mn13Fe30.15 0.10 0.3 0.02 1.0 ZCuAl8Mn13Fe3Ni20.150.100.3 0.02 1.0 ZCuAl9Mn2 0.050.20 0.100.500.21.50.1 1.0 ZCuAl9Fe4Ni4Mn20.15 0.100.201.0ZCuAl10Fe30.203.00.3 0.4 0.2 1.0 1.0 ZCuAl10Fe3Mn2 0.05 0.10 0.01 0.010.10.50.30.75铸造铝青铜的力学性能（ GB/T1176-1987 ）力学性能，不低于合金牌号铸造方法σ b/MPa(kgf/mm 2)0.22) 5硬度 HBWσ /MPa(kgf/mm δ(%)S600(61.2)270(27.5)15 1570ZCuAl8Mn13Fe3J 650(66.3) 280(28.6) 10 1665S645(65.8)280(28.6)201570 ZCuAl8Mn13Fe3Ni2J 670(68.3) 310(31.6)18 1665S390(39.8)20835ZCuAl9Mn2J440(44.9)20 930 ZCuAl9Fe4Ni4Mn2S 630(64.3) 250(25.5) 16 1570 S490(50.0)180(18.4)13980 ZCuAl10Fe3J 540(55.1)200(20.4) 151080Li 、La 540(55.1) 200(20.4) 15 1080S 490(50.0) 15 1080 ZCuAl10Fe3Mn2J 540(55.1) 20 1175铸造铝青铜的主要特性和应用举例（GB/T1176-1987 ）合金牌号主要特性应用举例具有很高的强度和硬度，良好的耐磨性适用于制造重型机械用轴套，以及要能和铸造性能，合金致密性高，耐蚀好，ZCuAl8Mn13Fe3作为耐磨件工作温度不大于求强度高、耐磨、耐压零件，如法兰、400 ℃，可以焊接，不易钎焊阀体、泵体等有很高的化学性能，在大气、淡水和海要求强度高耐腐蚀的重要铸件，如船ZCuAl8Mn13Fe3Ni2 水中均有良好的耐蚀性，腐蚀疲劳强度舶螺旋桨，高压阀体，泵体，以及耐高，铸造性能好，合金组织致密，气密压、耐磨零件，如蜗轮、齿轮、法兰、性好，可以焊接，不易钎焊衬套等有高的力学性能，在大气、淡水和海水耐蚀、耐磨零件，形状简单的大型铸ZCuAl9Mn2中耐蚀性好，铸造性能好，组织致密，件，，如衬套、齿轮、蜗轮，以及在气密性高，耐磨性好，可以焊接，不易250 ℃以下工作的管配件和要求气密钎焊性高的铸件，如增压器内气封有很高的力学性能，在大气、淡水和海要求强度高，耐蚀性好的重要铸件，是制造船舶螺旋桨的主要材料之一，也可水中耐磨性好，铸造性能好，组织致密，ZCuAl9Fe4Ni4Mn2 用做耐磨和 400 ℃以下工作的零件，如气密性高，耐磨性好，不易钎焊，铸造轴承、齿轮、蜗轮，螺帽、法兰、阀体，性能尚好导向套管具有高的力学性能，耐磨性和耐蚀性能要求强度高，、耐磨、耐蚀的重要铸件，，ZCuAl10Fe3 好，可以焊接，不易钎焊，大型铸件自如轴套、螺母、蜗轮以及 250 ℃以下工700 ℃空冷可以防止变脆作的管配件具有高的力学性能和耐磨性，可热处理，高温下耐蚀性和抗氧化性能好，在要求强度高，耐磨，耐蚀的零件，如，ZCuAl10Fe3Mn2 大气、淡水和海水中耐蚀性好，可以焊齿轮，轴承、衬套、管嘴、以及耐热管接，不易钎焊，大型铸件自700 ℃空冷配件等可以防止变脆铅青铜的化学成分（GB/T1176-1987 ）化学成分（ % ）合金牌号合金名称基本元素杂质含量，不大于锡锌铅铜铁铝锑硅磷硫砷铋镍锡锌锰总和ZCuPb10Sn10 10-10 铅青铜9.0~11.0 —8.0~11.0 0.25 0.01 0.5 0.01 0.05 0.10 —— 2.0 — 2.0 0.2 1.0 ZCuPb15Sn8 15-8 铅青铜7.0~9.0 —13.0~17.0 0.25 0.01 0.5 0.01 0.10 0.10 —— 2.0 — 2.0 0.2 1.0ZCuPb17Sn4Zn4 17-4-4 铅青铜 3.5~5.0 2.0~6.0 14.0~20.0 其余0.40 0.05 0.3 0.02 0.05 ———————0.75ZCuPb20Sn5 20-5 铅青铜 4.0~6.0 —18.0~23.0 0.25 0.01 0.75 0.01 0.10 0.10 —— 2.5 — 2.0 0.2 1.0 ZCuPb30 30 铅青铜——27.0~33.0 0.50 0.01 0.2 0.02 0.08 —0.10 0.005 — 1.0 — 0.3 1.0铸造铅青铜的力学性能（GB/T1176-1987 ）合金牌号铸造方法力学性能，不低于σ b/MPa(kgf/mm 2 ) σ0.2/MPa(kgf/mm2) δ5 (%) 硬度 HBW ZCuPb10Sn10S 180(18.4) 80(8.2) 7 635J 220(22.4) 140(14.3) 5 685Li、 La 220(22.4) 110(11.2) 6 685S 170(17.3) 80(8.2) 5 590ZCuPb15Sn8 J 220(20.4) 100(10.2) 6 635Li、 La 220(20.4) 100(10.2) 8 635ZCuPb17Sn4Zn4 S 150(15.3) 5 540 J 175(17.5) 7 590 S 150(15.3) 60(6.1) 5 440ZCuPb20Sn5 J 150(15.3) 70(7.1) 6 540La 180(18.4) 80(8.1) 7 540 ZCuPb30 J ———245铸造铅青铜的主要特性和应用举例（GB/T1176-1987 ）合金牌号主要特性应用举例表面压力高，又存在侧压力的滑动轴ZCuPb10Sn10 ZCuPb15Sn8 ZCuPb17Sn4Zn4 ZCuPb20Sn5ZCuPb30 润滑性能、耐磨性能和耐蚀性能好，适合用作双金属铸造材料在缺乏润滑剂和用水质润滑剂条件下，滑动性和自润滑性能好，易切削，铸造性能差，对稀硫酸耐蚀性能好耐磨性和自润滑性能好，易切削，铸造性能差在较高的滑动性能，在缺乏润滑介质和以水为介质时有特别好的自润滑性能适用于双金属铸造材料，耐硫酸腐蚀，易切削，铸造性能差有良好的自润滑性，易切削，铸造性能差，易产生比重偏析承，如轧辗、车辆用轴承、负荷峰值60MPa 的受冲击的零件，以及最高峰值达 100MPa 的内燃机双金属轴瓦，以及活塞销套、摩擦片等表面压力高，又有侧压力的轴承，可用来制造冷轧机的铜冷却管，耐冲击负荷达 50MPa 的零件，内燃机的双金属轴瓦，主要用于最大负荷达 70MPa的活塞销套，耐酸配件一般耐磨件，高滑动速度的轴承等高滑动速度的轴承，及破碎机、水泵、冷轧机轴承，负荷达 70MPa 的活塞销套要求高滑动速度的双金属轴瓦，减磨零件等铸造黄铜的化学成分（GB/T1176-1987 ）合金牌号合金名称化学成分（ % ）锡锌铅磷镍铝铁锰硅铜ZCuZn38 38 黄铜其余60.0~63.0 ZCuZn25Al6Fe3Mn3 25-6-3-3 铝黄铜其余 4.5~7.0 2.0~4.0 1.5~4.0 60.0~66.0 ZCuZn26Al4Fe3Mn3 26-4-3-3 铝黄铜其余 2.5~5.0 1.5~4.0 1.5~4.0 60.0~66.0 ZCuZn31Al2 31-2 铝黄铜其余 2.0~3.0 66.0~68.0 ZCuZn35Al2Mn2Fe1 35-2-2-1 铝黄铜其余0.5~2.5 0.5~2.0 0.1~3.0 57.0~65.0 ZCuZn38Mn2Pb2 38-2-2 锰黄铜其余 1.5~2.5 1.5~2.5 57.0~60.0ZCuZn40Mn2 40-2 锰黄铜 其余 1.0~2.057.0~60.0 ZCuZn40Mn3Fe1 40-3-1 锰黄铜 其余 0.5~1.5 3.0~4.053.0~58.0 ZCuZn33Pb2 33-2 铅黄铜 其余 1.0~3.063.0~67.0 ZCuZn40Pb240-2 铅黄铜 其余 0.5~2.50.2~0.858.0~63.0ZCuZn16Si416-9 硅黄铜其余2.5~4.5 79.0~81.0铸造黄铜的杂质限量（ GB/T1176-1987 ）杂质限量不大于（ % ）合金牌号铁铝 锑 硅 磷 硫砷碳 铋 镍 锡 锌铅锰 总和ZCuZn380.80.50.10.010.0021.01.5 ZCuZn25Al6Fe3Mn3 0.10 3.0 0.2 0.22.0 ZCuZn26Al4Fe3Mn30.103.00.2 0.2 2.0 ZCuZn31Al2 0.81.01.0 0.51.5 ZCuZn35Al2Mn2Fe10.103.0 1.0 0.52.0 ZCuZn38Mn2Pb2 0.8 1.0 0.1 2.0 2.0 ZCuZn40Mn2 0.81.0 0.1 1.02.0 ZCuZn40Mn3Fe11.00.10.50.51.5 ZCuZn33Pb2 0.8 0.10.05 0.051.0 1.5 0.2 1.5 ZCuZn40Pb2 0.80.051.01.00.51.5 ZCuZn16Si40.80.1 0.10.30.5 0.52.0铸造黄铜的力学性能（ GB/T1176-1987 ）合金牌号铸造方法力学性能，不低于22) 0.2)5硬度 HBWσ b/MPa(kgf/mm σ /MPa(kgf/mm δ(%) ZCuZn38S295 （ 30.0 ）30 590 J 295 （ 30.0 ） 30 685ZCuZn25Al6Fe3Mn3 S725 （ 73.9 ） 380 （38.7 ）101570J 740 （ 75.5 ）400 （40.8 ）7 1665Li、 La 740 （ 75.5 ）400 （40.8 ）7 1665S 600 （ 61.2 ）300 （30.6 ）18 1175 ZCuZn26Al4Fe3Mn3 J 600 （ 61.2 ）300 （30.6 ）18 1275Li、 La 600 （ 61.2 ）300 （30.6 ）18 1275 ZCuZn31Al2S 295 （ 30.0 ）12 785J 390 （ 39.8 ）15 885S 450 （ 45.9 ）170 （17.3 ）20 980 ZCuZn35Al2Mn2Fe1 J 475 （ 48.4 ）200 （20.4 ）18 1080Li、 La 475 （ 48.4 ）200 （20.4 ）18 1080 ZCuZn38Mn2Pb2S 245 （ 25.0 ）10 685J 345 （ 35.2 ）18 785 ZCuZn40Mn2S 345 （ 35.2 ）20 785J 390 （ 39.8 ）25 885 ZCuZn40Mn3Fe1S 440 （ 44.9 ）18 980J 490 （ 50.0 ）15 1080 ZCuZn33Pb2 S 180 （ 18.4 ）70（7.1 ）12 490 ZCuZn40Pb2S 220 （ 22.4 ）15 785J 280 （ 28.6 ）120 （12.2 ）20 885 ZCuZn16Si4S 345 （ 35.2 ）15 885J 390 （ 39.8 ）20 980铸造黄铜的主要特性和应用举例（GB/T1176-1987 ）合金牌号ZCuZn38主要特性应用举例具有优良的铸造性能和较高的力学性能，切一般结构件和耐蚀零件，如法兰，阀座，趾甲、削加工性能好，可以焊接，耐蚀性较好，有手柄和螺母等应力腐蚀开裂倾向有很高的力学性能，铸造性能良好，耐蚀性适用高强、耐磨零件，如桥梁支承板、螺母、螺较好，有应力腐蚀开裂倾向，可以焊接杆、耐磨板、滑块和蜗轮等有很高的力学性能，铸造性能良好，在空气、ZCuZn26Al4Fe3Mn3 要求强度高、耐蚀零件淡水、和海水中耐蚀性较好，可以焊接铸造性能良好，在空气、淡水、和海水中耐适用于压力铸造，如电机、仪表等压铸件以及造ZCuZn31Al2船和机械制造业的耐蚀零件蚀性较好，，易切削，可以焊接具有高的力学性能和良好的铸造性能，在大管路配件和要求不高的耐磨件ZCuZn35Al2Mn2Fe1气、淡水、海水中有较好的耐蚀性，切削性ZCuZn38Mn2Pb2 ZCuZn40Mn2 ZCuZn40Mn3Fe1 ZCuZn33Pb2 ZCuZn40Pb2ZCuZn16Si4能好，可以焊接有较高的力学性能和耐蚀性、耐磨性较好，一般用途的结构件、船舶、仪表等使用的外型简切削性能良好单铸件，如套筒、衬套、轴瓦、滑块等在空气、淡水、海水、蒸汽（小于300 ℃）和各有较高的力学性能和耐蚀性，铸造性能好，种液体燃料中工作的零件和阀体、阀杆、泵、管受热时组织稳定接头，以及需要浇注巴氏合金和镀锡零件等有高的力学性能，良好的铸造性能和切削加耐海水腐蚀的零件，以及300 ℃以下工作的管配工性能，在空气、淡水、和海水中耐蚀性较件，制造船舶螺旋桨等大型铸件好，有应力腐蚀开裂倾向结构材料，给水温度为 90 ℃时抗氧化性能煤气和给水设备的壳体、机器制造业、电子技术、好，电导率约为 10~14MS/m 精密仪器和光学仪器的部分构件配件有好的铸造性能和耐磨性，切削加工性能一般用途的耐磨、耐蚀零件，如轴套、齿轮等好，耐蚀性能好，在海水中有应力腐蚀倾向具有较好的力学性能和良好的耐蚀性，铸造接触海水工作的管配件以及水泵、叶轮、旋塞和性能好，流动性高，铸件组织致密，气密性在空气、淡水、油、燃料，以及工作压力在 4.5MPa 好和在 250 ℃以下蒸汽中工作的铸件资讯来源：国家标准化管理委员会。

锡青铜元素含量表
摘要：
一、锡青铜的概述
二、锡青铜元素含量表的含义
三、锡青铜元素含量表的解读
四、锡青铜元素含量表的应用
正文：
一、锡青铜的概述
锡青铜，是由铜和锡两种元素组成的合金，是一种具有良好导电性能、导热性能、耐腐蚀性和耐磨损性的金属材料。

在工业生产中，锡青铜被广泛应用于电气、电子、通讯、汽车等领域。

根据锡青铜中铜和锡的含量不同，锡青铜可以分为多种类型，如普通锡青铜、高锡锡青铜等。

二、锡青铜元素含量表的含义
锡青铜元素含量表，是描述锡青铜中铜、锡以及其他元素含量的一种表格。

通过锡青铜元素含量表，可以清晰地了解锡青铜的成分及其比例，从而为生产和使用锡青铜提供依据。

三、锡青铜元素含量表的解读
锡青铜元素含量表中的各个元素含量，通常以质量百分比表示。

例如，如果一个锡青铜元素含量表中显示铜的质量百分比为60%，锡的质量百分比为40%，则表示这种锡青铜中铜的含量占总重量的60%，锡的含量占总重量的40%。

此外，锡青铜元素含量表中还可能包含其他元素，如铝、锌、铅等，这
些元素对于锡青铜的性能也有一定影响。

四、锡青铜元素含量表的应用
锡青铜元素含量表在实际应用中具有重要意义。

对于生产厂家而言，可以根据锡青铜元素含量表来调整合金成分，以满足不同应用场景的需求。

对于采购方和使用者而言，可以通过锡青铜元素含量表了解产品的性能和品质，从而为选择和使用锡青铜提供参考。
