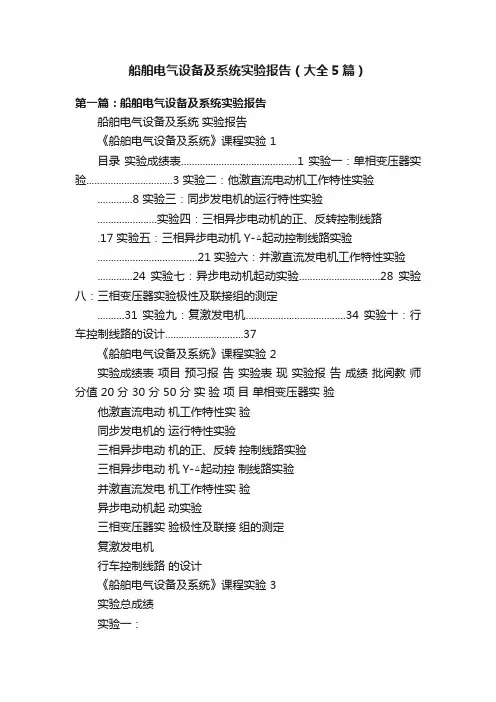

船舶电气设备及系统实验报告
实习地点实习时间
学院班级
姓名学号
成绩指导老师
年月日
目录
实验成绩表 (1)
实验一：单相变压器实验 (3)
实验二：他激直流电动机工作特性实验 (8)
实验三：同步发电机的运行特性实验 (12)
实验四：三相异步电动机的正、反转控制线路 (17)
实验五：三相异步电动机Y-Δ起动控制线路实验 (21)
实验六：并激直流发电机工作特性实验 (24)
实验七：异步电动机起动实验 (28)
实验八：三相变压器实验极性及联接组的测定 (31)
实验九：复激发电机 (34)
实验十：行车控制线路的设计 (37)
实验成绩表
实验一：单相变压器实验
实验报告成绩：实验组别：实验日期：
1、实验目的：
2、实验内容：
3、实验仪器、设备：
4、实验步骤：
5、实验线路图：
6、测试结果（实验数据以表格形式反映）：
序号Uax (V) U AX(V) 变比k
1 50
2 75
3 100
表1-2 单相变压器空载实验
1 2 3 4 5 6 7
序号
实验数据
U0 （V）
I0 （A）
P0 （W）
表1-3 单相变压器短路实验
1 2 3 4 5
序号
实验数据
U K（V）
I K（A）
P K（W）
1 2 3 4 5 6 7
序号
实验数据
U2 （V）
I2 （A）
7、曲线图（画坐标纸上）：
8、实验报告要求：
（1）根据测变比的实验数据，分别计算变比K，取其平均值作为被测试变压器的变比。（2）绘空载特性曲线：I0=f(U0)，P0=f(U0)（用坐标纸画出）
9、思考题：
（1）在变压器空载实验和短路实验线路中，为什么各测量仪表所处的位置有所不同，是何原因？
2）在变压器空载实验和短路实验时，应注意些什么？为什么空载实验应在低压侧进行，而短路实验应在高压恻进行？
实验二：他激直流电动机工作特性实验
报告成绩：实验组别：实验日期：
1、实验目的：
2、实验内容：
3、实验仪器、设备：
4、实验步骤：
5、实验线路图：
、
6、测试结果（实验数据以表格形式反映）：
fe
I（A）
n（r/min）
7、曲线图（画坐标纸上）：
8、实验报告要求：
（1）根据实验数据，绘出所测的特性曲线；
（2）根据被测电动机的名牌数据计算并绘出其固有机械特性曲线，并与实验特性相比较；（3）分析实验结果。
9、思考题：
（1）为什么起动他激直流电动机时，应该先调激磁电流为额定值，本实验是怎样起动直流电动机的，为什么？
（2）本实验所求曲线n =f(I)能否代替n =f(M)曲线？
实验三：同步发电机的运行特性实验
报告成绩：实验组别：实验日期：
1、实验目的：
2、实验内容：
3、实验仪器、设备：
4、实验步骤：
5、实验线路图：
6、测试结果（实验数据以表格形式反映）：
表中V0=1/3（V AB+V BC+V CA）
表3-2 三相同步发电机短路特性实验
K A B C
表3-3 三相同步发电机外特性实验
表中V=1/3（V AB+V BC+V CA），I=1/3（I A+I B+I C）
表中I=1/3（I A+I B+I C）
7、曲线图（画坐标纸上）：
8、实验报告要求：
（1）根据实验数据绘出：U0=f(I f)、I K=f(I f)、V=f(I)、I f =f(I)四条特性曲线（用坐标纸准确绘制）。（2）求短路比K e。（K e=I f0N/I fk）
（3）求电压变化率△U﹪
（4）求X d不饱和值。
9、思考题：
（1）为什么在做外特性实验时负载（阻性）加得越大电压下降得越多？
（2）短路比K e与不饱和电抗有什么关系？它的大小对同步发电机性能会造成什么影响？
实验四：三相异步电动机的正、反转控制线路实验
实验组别：实验日期：
1、实验目的：
2、实验内容：
3、实验仪器、设备：
4、实验步骤：
5、实验线路图：
6、故障分析：
1）合上电源开关QF，按起动按钮SB1，接触器KM1出现不停吸合、释放现象，当手松开SB1，KM1呈失电状态。
2）合上电源开关QF，按起动按钮SB1，主电路短路使开关跳闸。
3）合上电源开关QF，按起动按钮SB1，电机能正常起动，按SB0也能正常停车。按SB2能正常起动，按SB0却不能正常停车，只有断开电源才能使电动机停转。
4）合上电源开关QF，按起动按钮SB1，电机不能正常起动；按SB2能正常起动，按SB0也能正常停车。
7、思考题：
（1）在4-3所示的实验线路中为什么要用联锁触头，不用是否行？
（2）在4-2所示的实验线路中有几种保护功能分别由哪几种电器来实现？
（3）在4-2所示的实验线路中FR常闭触头不接是否行？若主电路中只有一个热元件进行单相保护是否行？热继电器可否代替熔断器，为什么？
