电气符号标准..-共21页

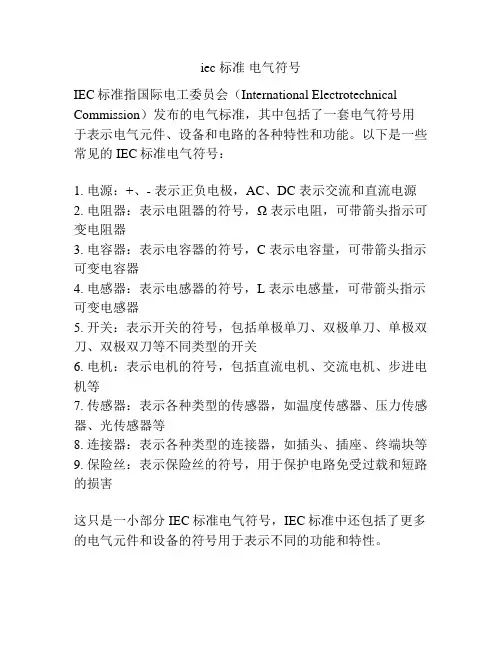

iec 标准电气符号
IEC标准指国际电工委员会（International Electrotechnical Commission）发布的电气标准，其中包括了一套电气符号用于表示电气元件、设备和电路的各种特性和功能。

以下是一些常见的IEC标准电气符号：
1. 电源：+、- 表示正负电极，AC、DC 表示交流和直流电源
2. 电阻器：表示电阻器的符号，Ω 表示电阻，可带箭头指示可变电阻器
3. 电容器：表示电容器的符号，C 表示电容量，可带箭头指示可变电容器
4. 电感器：表示电感器的符号，L 表示电感量，可带箭头指示可变电感器
5. 开关：表示开关的符号，包括单极单刀、双极单刀、单极双刀、双极双刀等不同类型的开关
6. 电机：表示电机的符号，包括直流电机、交流电机、步进电机等
7. 传感器：表示各种类型的传感器，如温度传感器、压力传感器、光传感器等
8. 连接器：表示各种类型的连接器，如插头、插座、终端块等
9. 保险丝：表示保险丝的符号，用于保护电路免受过载和短路的损害
这只是一小部分IEC标准电气符号，IEC标准中还包括了更多的电气元件和设备的符号用于表示不同的功能和特性。

电气图纸符号大全电气图纸符号是电气工程中非常重要的一部分，它是电气工程师们进行设计、施工和维护工作时不可或缺的工具。

掌握电气图纸符号对于电气工程人员来说至关重要，因为它们是沟通和交流的重要工具，能够准确地传达电气系统的设计和构成。

在本文中，我们将为您详细介绍电气图纸符号的各种类型和含义，以便您更好地理解和运用它们。

1. 电源符号。

电气图纸中最基本的符号之一就是电源符号。

电源符号通常用来表示电气系统的供电来源，包括交流电源、直流电源和电池等。

交流电源的符号通常是一个波形图标，而直流电源的符号则是一个平行线加上一个加号。

电池的符号则是由两条短线和一条长线组成。

2. 开关符号。

开关符号是电气图纸中常见的符号之一，它用来表示电路中的开关装置，包括手动开关、自动开关和断路器等。

手动开关的符号通常是一个带有斜线的圆圈，而自动开关的符号则是一个带有一个“S”形图标的长方形。

断路器的符号则是一个带有“M”形图标的长方形。

3. 电动机符号。

电动机符号是用来表示电动机在电路中的位置和连接方式的。

电动机符号包括各种类型的电动机，如交流电动机、直流电动机和步进电动机等。

交流电动机的符号通常是一个带有“M”形图标的长方形，而直流电动机的符号则是一个带有一个“D”形图标的长方形。

步进电动机的符号则是一个带有“ST”形图标的长方形。

4. 传感器符号。

传感器符号是用来表示电路中的传感器装置，包括温度传感器、压力传感器和光电传感器等。

传感器符号通常是一个带有“S”形图标的长方形，不同类型的传感器可以根据具体的功能和特点进行不同的标识。

5. 电阻符号。

电阻符号是用来表示电路中的电阻器件，包括固定电阻、可调电阻和变阻器等。

电阻符号通常是一个带有波形图标的长方形，不同类型的电阻器件可以根据具体的参数和特点进行不同的标识。

6. 电容符号。

电容符号是用来表示电路中的电容器件，包括固定电容、可调电容和电解电容等。

电容符号通常是一个带有两条平行线的长方形，不同类型的电容器件可以根据具体的参数和特点进行不同的标识。

电气图纸符号大全
电气图纸符号是电气工程中非常重要的一部分，它们是电气工程师在进行设计、施工和维护工作时必须要熟练掌握的内容。

本文将为大家详细介绍电气图纸符号的各种类型和用途，希望能够对大家有所帮助。

首先，我们来介绍电气图纸符号的分类。

按照其用途和表示的对象，电气图纸
符号可以分为线路图符号、元件图符号和控制图符号三大类。

线路图符号用于表示电气设备之间的连接关系，包括导线、电缆、开关、插座等；元件图符号用于表示电气设备的具体元件，如电动机、变压器、开关、保护器等；控制图符号用于表示控制设备和控制元件，如按钮、继电器、计时器等。

其次，我们来详细介绍一些常见的电气图纸符号。

首先是导线和电缆的符号，
一般用实线表示导线，虚线表示电缆；其次是开关和插座的符号，开关的符号一般为一个加粗的横线，插座的符号一般为一个加粗的竖线；再次是电动机和变压器的符号，电动机的符号一般为一个圆圈加上一个“M”，变压器的符号一般为一个圆圈加上一个“T”；最后是按钮和继电器的符号，按钮的符号一般为一个实心的圆圈，继电器的符号一般为一个带箭头的矩形。

除了以上介绍的符号外，还有许多其他类型的电气图纸符号，如保护器、计时器、指示灯等，它们在电气工程中起着非常重要的作用。

最后，我们要强调的是，掌握电气图纸符号对于电气工程师来说是非常重要的。

只有熟练掌握各种符号的含义和用法，才能够准确地理解和绘制电气图纸，确保电气设备的正常运行和安全使用。

总之，电气图纸符号是电气工程中不可或缺的一部分，它们对于电气工程师来
说具有非常重要的意义。

希望本文对大家有所帮助，能够更好地理解和应用电气图纸符号。

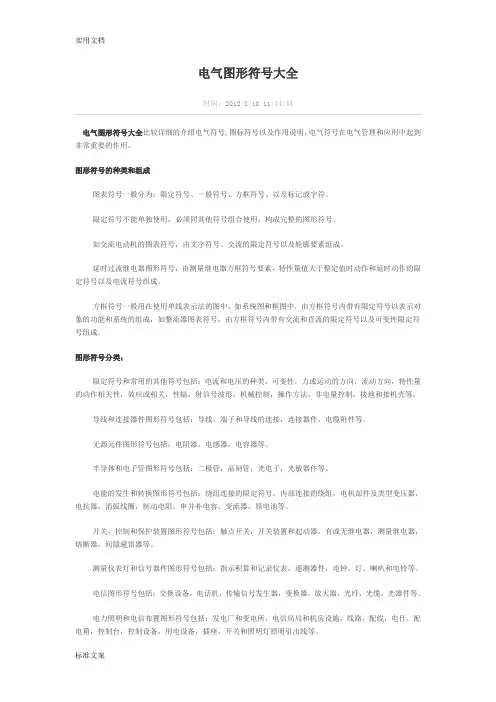

电气图形符号大全时间：2012/8/10 11:44:44电气图形符号大全比较详细的介绍电气符号,图标符号以及作用说明，电气符号在电气管理和应用中起到非常重要的作用。

图形符号的种类和组成图表符号一般分为：限定符号、一般符号、方框符号、以及标记或字符。

限定符号不能单独使用，必须同其他符号组合使用，构成完整的图形符号。

如交流电动机的图表符号，由文字符号、交流的限定符号以及轮廓要素组成。

延时过流继电器图形符号，由测量继电器方框符号要素，特性量值大于整定值时动作和延时动作的限定符号以及电流符号组成。

方框符号一般用在使用单线表示法的图中，如系统图和框图中，由方框符号内带有限定符号以表示对象的功能和系统的组成，如整流器图表符号，由方框符号内带有交流和直流的限定符号以及可变性限定符号组成。

图形符号分类：限定符号和常用的其他符号包括：电流和电压的种类，可变性，力或运动的方向，流动方向，特性量的动作相关性，效应或相关，性辐，射信号波形，机械控制，操作方法，非电量控制，接地和接机壳等。

导线和连接器件图形符号包括：导线，端子和导线的连接，连接器件，电缆附件等。

无源元件图形符号包括：电阻器，电感器，电容器等。

半导体和电子管图形符号包括：二极管，晶闸管，光电子，光敏器件等。

电能的发生和转换图形符号包括：绕组连接的限定符号，内部连接的绕组，电机部件及类型变压器，电抗器，消弧线圈，制动电阻，串并补电容，变流器，原电池等。

开关，控制和保护装置图形符号包括：触点开关，开关装置和起动器，有或无继电器，测量继电器，熔断器，间隙避雷器等。

测量仪表灯和信号器件图形符号包括：指示积算和记录仪表，遥测器件，电钟，灯，喇叭和电铃等。

电信图形符号包括：交换设备，电话机，传输信号发生器，变换器，放大器，光纤，光缆，光器件等。

电力照明和电信布置图形符号包括：发电厂和变电所，电信局局和机房设施，线路，配线，电什，配电箱，控制台，控制设备，用电设备，插座，开关和照明灯照明引出线等。

电气原理图文字符号大全1. 引言电气原理图是一种用图形符号表示电气设备、元件和线路连接关系的图形。

在电气工程中，掌握和理解电气原理图的文字符号是非常重要的。

本文档将详细介绍电气原理图中常见的文字符号，帮助读者更好地理解和绘制电气原理图。

2. 电源符号•直流电源：使用直行箭头表示，如：+和-。

•交流电源：使用波浪线表示，如：~。

3. 节点符号•节点：使用一个点表示，表示多条线连接在一起的交点。

4. 连接符号•直线：表示两个元件或子电路之间的连接关系，例如：——。

•曲线：表示两个元件或子电路之间的连接关系，并且存在一个衔接点，例如：⌒。

5. 电器和元件符号•电阻：用矩形表示，如：R。

•电感：用长方形表示，如：L。

•电容：用两平行线表示，如：C。

•开关：用一个矩形表示，如：SW。

6. 分支和连接符号•并联：使用平行线表示，如：—和—。

•串联：使用相连的直线表示，如：——。

7. 传感器符号•温度传感器：用一个波浪线表示，如：Tsensor。

•光敏传感器：用一个弯曲的箭头表示，如：Lsensor。

8. 控制符号•开关：用一个矩形表示，如：SW。

•电机控制：用一个圆圈和两条直线表示，如：MOTOR。

9. 组件符号•电源插座：用一个正方形表示，如：S。

•动力插座：用一个正方形和一个箭头表示，如：P。

•端子块：用一个正方形和两根竖线表示，如：TB。

10. 传输符号•信号传输：使用一条曲线表示，如：⌒。

•信号接收：使用一个箭头表示，箭头方向指向接收方。

11. 天线符号•收音机天线：用一个直线表示，如：ANT。

12. 保护符号•保险丝：用一个矩形表示，如：FUSE。

•避雷器：用一个三角形表示，如：SPD。

•断路器：用一个矩形和一个弧线表示，如：CB。

13. 仪器符号•示波器：用一个正方形和一个曲线表示，如：SCOPE。

•多用表：用一个长方形和一组数字表示，如：DMM。

14. 故障指示符号•红色指示灯：用一个圆圈和一个十字表示，如：LED。

1.适用范围本标准规定的文字符号适用于电气技术领域技术文件的编制，也可表示在电气设备、装置和元器件上或其近旁，以标明电气设备、装置和元器件的名称、功能、状态和特征。

本标准不适用于电气产品的型号编制与命名。

2. 目的2.1 为项目代号提供电气设备、装置和元器件种类字母代码和功能字母代码。

2.2 作为限定符号与一般图形符号组合使用，以派生新的图形符号。

2.3 除2.1、2.2外，在技术文件或电气设备中表示电气设备及线路的功能、状态和特征。

3. 文字符号的组成文字答号分为基本文字符号(单字母或双字母)和辅助文字符号。

3.1 基本文字符号3.1.1 单字母符号是按拉丁字母将各种电气设备、装置和元器件划分为23大类，每大类用一个专用单字母符号表示。

如“C”表示电容器类，“R”表示电阻器类等,见表1.单字母符号应优先采用。

表1举例栏中列出的内容有限，各专业可按分类补充所需的电气设备、装置和元器件。

表1列出的单字母符号与GB 5094-85《电气技术中的项目代号》中表1“项目种类的字母代码表”的规定相一致。

3.1.2 双字母符号是由一个表示种类的单字母符号与另一字母组成，其组合型式应以单字母符号在前、另一字母的后在次序列出。

如“GB”表示蓄电池,“G”为电源的单字母符号。

只有当用单字母符号不能满足要求、需要将大类进一步划分时，才采用双字母符号，以便较详细和更具体地表述电气设备、装置和元器件。

如“F”表示保护器件类，而“FU”表示熔断器，“FR”表示具有延时动作的限流保护器件等。

本标准规定的双字母符号的第一位字母只允许按表一中单字母所表示的种类使用。

各专业可以补充本标准未列出的双字母符号。

3.2 辅助文字符号是用以表示电气设备、装置和元器件以及线路的功能、状态和特征的。

如“SYN”表示同步，“L”表示限制，“RD”表示红色等。

辅助文字符号也可放在表示种类的单字母符号后边组成双字母符号，如“S P”表示压力传感器，“YB”表示电磁制动器。

电气符号图标大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、设备、线路和系统的图形符号，是电气工程设计、施工、运行和维护中的必备工具。

电气符号图标的准确使用可以有效地传达信息，提高工作效率，保证电气设备和系统的正常运行。

在电气工程中，常见的电气符号包括电源符号、开关符号、插座符号、电动机符号、传感器符号、接地符号等。

这些符号通过图形的形式来表示不同的电气元件和设备，以便工程师、技术人员和操作人员能够快速准确地理解和识别。

首先，电源符号是电气图纸中最基本的符号之一，它用来表示电源的输入和输出。

电源符号通常包括直流电源符号和交流电源符号，以及不同电压等级的符号。

在电气工程设计中，正确使用电源符号可以帮助工程师合理布局电气设备和线路，确保电气系统的安全可靠运行。

其次，开关符号是用来表示各种类型的电气开关，如普通开关、按钮开关、触摸开关等。

不同类型的开关符号在电气图纸中具有不同的图形和标识，工程师和操作人员可以根据开关符号快速识别和操作相应的开关设备。

另外，插座符号是用来表示各种类型的电源插座，包括普通插座、接地插座、特殊用途插座等。

正确使用插座符号可以帮助工程师合理布局电源插座位置，确保电气设备的正常供电和使用。

此外，电动机符号是用来表示各种类型的电动机，如交流电动机、直流电动机、步进电动机等。

电动机符号通常包括旋转方向、电源接线、运行状态等信息，工程师和技术人员可以根据电动机符号快速识别和维护相应的电动机设备。

传感器符号是用来表示各种类型的传感器，如温度传感器、压力传感器、光电传感器等。

传感器符号通常包括传感器类型、信号输出、安装位置等信息，工程师和技术人员可以根据传感器符号快速识别和调试相应的传感器设备。

最后，接地符号是用来表示电气设备和系统的接地连接，以确保设备和系统的安全可靠运行。

正确使用接地符号可以帮助工程师合理设计接地系统，防止电气设备和系统发生漏电、短路等故障。

总之，电气符号图标是电气工程中不可或缺的重要元素，它通过图形的形式传达信息，帮助工程师、技术人员和操作人员快速准确地理解和识别电气设备和系统。

电气符号和字母代号引言：在电气工程中，电气符号和字母代号是非常重要的。

它们是用来表示电气元件和电气线路的特定标识，以便工程师能够理解和识别它们。

本文将介绍常见的电气符号和字母代号，以及它们的意义和用途。

一、电气符号电气符号是用来表示电气元件和电气线路的图形标识。

每个电气元件都有相应的符号，通过这些符号，我们能够快速理解元件的功能和作用。

下面是几个常见的电气符号：1. 电源符号：电源符号是表示电气电源的标识，通常用一个圆圈和一条直线组成。

圆圈代表电池、发电机或电源，而直线代表电源的正极或负极。

2. 开关符号：开关符号是用来表示电气开关的标识，通常用一个空心矩形和一条竖线组成。

空心矩形代表开关的外观形状，而竖线代表开关的位置。

3. 电阻符号：电阻符号是用来表示电阻器的标识，通常用一个波浪线组成。

波浪线代表电阻器的形状，而其中的数值表示电阻器的阻值。

4. 电容符号：电容符号是用来表示电容器的标识，通常用两个平行的直线组成。

直线代表电容器的极板，而其中的数值表示电容器的电容量。

5. 电感符号：电感符号是用来表示电感器的标识，通常用两个平行的曲线组成。

平行曲线代表电感器的线圈，而其中的数值表示电感器的电感。

二、字母代号字母代号是用来表示电气元件和电气线路的缩写标识。

通过字母代号，我们可以在电路图中标识元件的型号和性能。

下面是几个常见的字母代号：1. R：代表电阻器。

例如，R1代表第一个电阻器，R2代表第二个电阻器。

2. C：代表电容器。

例如，C1代表第一个电容器，C2代表第二个电容器。

3. L：代表电感器。

例如，L1代表第一个电感器，L2代表第二个电感器。

4. V：代表电压源。

例如，V1代表第一个电压源，V2代表第二个电压源。

5. I：代表电流源。

例如，I1代表第一个电流源，I2代表第二个电流源。

三、电气符号和字母代号的用途电气符号和字母代号在电气工程中有着广泛的应用。

它们可以帮助工程师快速理解和分析电路图，准确识别元件的功能和特性。

电气符号大全电气符号是电气工程中非常重要的一部分，它是用来表示电气元件、电气设备、电气线路及电气工程图纸中各种电气元件和设备的标志。

电气符号的使用可以使电气工程图纸简洁明了，便于工程师和技术人员进行理解和操作。

因此，掌握电气符号对于从事电气工程设计、施工、维修和管理的人员来说至关重要。

1. 电源与配电。

在电气工程中，电源与配电是电气系统的基础，其中最常见的电气符号包括电源插座、开关、断路器、配电箱等。

电源插座的符号通常为一个长方形，内部有两个平行的短线，表示插座的两个孔；而开关的符号为一个实心方块，内部有一个交叉的线，表示开关的通断状态。

断路器的符号为一个带有斜线的长方形，表示断路器的断开和闭合状态；配电箱的符号为一个长方形，内部有多个小方格，表示配电箱内部的电气设备和元件。

2. 电动机与传动。

电动机是电气工程中常见的设备之一，其符号通常为一个实心圆圈，内部有一个字母"M"，表示电动机的旋转状态。

传动设备如齿轮、皮带、链条等的符号也是电气工程图纸中常见的内容，它们的符号形状各异，但都能清晰地表示传动装置的类型和工作原理。

3. 控制元件。

控制元件包括按钮、指示灯、继电器等，它们在电气系统中起着控制和指示的作用。

按钮的符号通常为一个实心圆圈，内部有一个十字形，表示按钮的按下和松开状态；指示灯的符号为一个空心圆圈，内部有一个填充的小圆圈，表示指示灯的亮和灭状态；继电器的符号为一个长方形，内部有一个"K"形符号，表示继电器的触发和释放状态。

4. 传感器与测量。

传感器和测量设备在电气系统中用于采集各种物理量和参数，其符号包括温度传感器、压力传感器、流量传感器、电流表、电压表等。

它们的符号形状各异，但都能清晰地表示传感器和测量设备的类型和测量原理。

5. 其他电气符号。

除了上述常见的电气符号外，电气工程图纸中还包括各种特殊设备和特殊元件的符号，如变压器、发电机、电容器、电阻器等。

常用电气符号(国际标准和国家标准)(注:新符号为国际标准,旧符号为国家标准,目前全部采用国际标准来使用.)序号元件名称国际标准国家标准1 继电器K J2 电流继电器KA LJ3 负序电流继电器KAN FLJ4 零序电流继电器KAZ LLJ5 电压继电器KV YJ6 正序电压继电器KVP ZYJ7 负序电压继电器KVN FYJ8 零序电压继电器KVZ LYJ9 时间继电器KT SJ10 功率继电器KP GJ11 差动继电器KD CJ12 信号继电器KS XJ13 信号冲击继电器KAI XMJ14 继电器KC ZJ15 热继电器KR RJ16 阻抗继电器KI ZKJ17 温度继电器KTP WJ18 瓦斯继电器KG WSJ19 合闸继电器KCR或KON HJ20 跳闸继电器KTR TJ21 合闸继电器KCP HWJ22 跳闸继电器KTP TWJ23 电源监视继电器KVS JJ24 压力监视继电器KVP YJJ25 电压继电器KVM YZJ26 事故信号继电器KCA SXJ27 继电保护跳闸出口继电器KOU BCJ28 手动合闸继电器KCRM SHJ29 手动跳闸继电器KTPM STJ30 加速继电器KAC或KCL JSJ31 复归继电器KPE FJ32 闭锁继电器KLA或KCB BSJ33 同期检查继电器KSY TJJ34 自动准同期装置ASA ZZQ35 自动重合闸装置ARE ZCJ36 自动励磁调节装置AVR或AAVR ZTL37 备用电源自动投入装置AATS或RSAD BZT38 按扭SB AN39 合闸按扭SBC HA40 跳闸按扭SBT TA41 复归按扭SBre或SBR FA42 试验按扭SBte YA43 紧急停机按扭SBes JTA44 起动按扭SBst QA45 自保持按扭SBhs BA46 停止按扭SBss47 控制开关SAC KK48 转换开关SAH或SA ZK49 测量转换开关SAM CK50 同期转换开关SAS TK51 自动同期转换开关2SASC DTK52 手动同期转换开关1SASC STK53 自同期转换开关SSA2 ZTK54 自动开关QA55 刀开关QK或SN DK56 熔断器FU RD57 快速熔断器FUhs RDS58 闭锁开关SAL BK59 信号灯HL XD60 光字牌HL或HP GP61 警铃HAB或HA JL62 合闸接触器KMC HC63 接触器KM C64 合闸线圈Yon或LC HQ65 跳闸线圈Yoff或LT TQ66 插座XS67 插头XP68 端子排XT69 测试端子XE70 连接片XB LP71 蓄电池GB XDC72 压力变送器BP YB73 温度变送器BT WDB74 电钟PT75 电流表PA76 电压表PV77 电度表PJ78 有功功率表PPA79 无功功率表PPR80 同期表S81 频率表PF82 电容器C83 灭磁电阻RFS或Rfd Rmc84 分流器RW85 热电阻RT86 电位器RP87 电感（电抗）线圈L88 电流互感器TA CT或LH89 电压互感器TV PT或YH10KV电压互感器TV SYH35KV电压互感器TV UYH110KV电压互感器TV YYH90 断路器QF DL91 隔离开关QS G92 电力变压器TM B93 同步发电机GS TF94 交流电动机MA JD95 直流电动机MD ZD96 电压互感器二次回路小母线97 同期电压小母线（待并）WST或WVB TQMa,TQMb98 同期电压小母线（运行）WOS`或WVBn TQM`a,TQM`b99 准同期合闸小母线1WSC,2WSC,3WSC1WPO,2WPO,3WPO 1THM,2THM,3THM100 控制电源小母线+WC,-WC +KM,-KM101 信号电源小母线+WS,-WS +XM,-XM102 合闸电源小母线+WON,-WON +HM,-HM103 事故信号小母线WFA SYM 104 零序电压小母线WVBz。

国际电气符号如果是初次接触外方提供的图纸，你可能会被图纸上的各种元件编号搞得不知所云，其实这些编号是有标准的，无论是TOSHIBA 还是GE 设计的图纸，同样的一个元器件，其编号是不变的，如87 就是代表差动继电器，51 就是代表过流继电器。

这些编号实际上是遵循IEEE Std C37.2－1996 标准，这种编号系统已用于各种接线图、手册和说明书中。

参照右边的表格，你可以很容易地查到每个编号所代表的元件和功能，让你轻松成为读图高手！1--master element主要元件，是指控制开关等元件。

它直接地或间接地通过保护继电器、延时继电器等中间元件，使设备投入或撤出运行。

注：本编号通常用于手动操作的元件，若某一电气或机务元件无其它功能编号可表示则也可使用本编号。

2--time-delay starting or closing relay延时起动或闭合继电器，其功能是在切换程序或保护继电器系统动作之前或之后的任一时刻提供所希望的延时量。

功能号48，62，79 及82 定义的除外。

3--checking or interlocking relay校验或联锁继电器，在装置中，反映其它元件的工作位置或一些预定条件的元件，可用来确定一个工作程序是否继续进行，或停止或对一些元件的工作位置和一些预定条件进行校验。

4--master contactor主接触器是一种由元件1 及其相当的元件、中间继电器、保护元件等控制的元件。

其工作是接通或断开必要的控制回路，以便在规定条件下使设备投入运行，或在其它条件和异常条件下，使之退出运行。

5--stopping device停机元件是一种控制元件，主要用来使一台设备停止运转和退出运行。

这一元件可手动或自动操作，但在发生异常情况时，它能闭锁电气功能(见元件86 功能)6--starting circuit breaker启动断路器，其主要功能是在启动电压下将一台机器接入电源。

建筑安装电气、水暖、通风等工程符号大全一、电气工程图形符号1、电气工程图形符号（P2）2、机械控制图形符号（P13）3、操作件和操作方法（P14）4、非电量控制及其他（导线的连接，交流器方框符号，电动机启动器的方框符号，接近和接触敏感器件，电力、照明和电信布置插座，电力、照明和电信布置开关）（P15）5、图集使用的范例和说明（P19）6、在工程平面图中标注的各种符号与代表名称（P25）7、表达线路敷设方式标注的文字代号（P26）8、表达线路敷设部位标注的文字代号（P27）9、表达照明灯具安装方式标注的文字代号（P27）二、管道工程图形符号1、管道及附件（P28）2、管道的连接（P29）3、阀门图形符号（P30）4、卫生器具及水池图形符号（P31）5、设备及仪表图形符号（P32）(一)、电气工程图形符号管线引向符号引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上电缆桥架封闭式母线引向符号线槽引上,引下,由上引来,由下引来,引上并引下,由上引来再引下,由下引来再引上避雷线除注明外,见避雷针双极带熔断器开关除注明外,均为HK1型单相胶壳闸三极带熔断器开关除注明外,均为HK1型三相胶壳闸双极带熔断器开关除注明外,均为HH3或HH4型单相铁壳开关三极带熔断器开关除注明外,均为HH3或HH4型三相铁壳开关双极三相转换开关除注明外,均为两电流切换开关三相低压断路器规格、型号详见工程图注跌落式熔断器除注明外,均为RW3-10型户外跌落式熔断器除注明外,均为RW4-10型户外跌落式熔断器熔断器式隔离开关除注明外,均为HR3型熔断器式隔离开关6、在工程平面图中标注的各种符号与代表名称(二)、管道工程图形符号管道及附件 | 管道的连接| 阀门| 卫生器具及水池| 设备及仪表（三）、暖通工程图形符号。

开关设备用电气图形符号和文字符号1范围本标准规定了开关设备用电气图形符号和相应的文字符号。

本标准适用于高、低压开关设备电气图的绘制。

2 规范性引用文件GB 4026 电器接线端子的识别和用字母数字符号标志接线端子的通则GB 4728 电气图用图形符号GB 5465 电气设备用图形符号GB 7159 电气技术中的文字符号制订通则3 术语3.1 图形符号通常用于图样或其他文件以表示一个设备或概念的图形、标记或字符。

3.2符号要素一种具有确定意义的简单图形，必须同其他图形组合以构成一个设备或概念的完整符号。

3.3 一般符号用以表示一类产品和此类产品特征的一种通常很简单的符号。

3.4 限定符号用以提供附加信息的一种加在其他符号上的符号。

注：限定符号通常不能单独使用，但一般符号有时也可用作限定符号，如开关的一般符号作为限定符号加到熔断器符号上即构成具有独立报警电路的熔断器。

3.5 方框符号用以表示元件、设备等的组合及其功能，既不给出元件、设备的细节也不考虑所有连接的一种简单的图形符号。

注：方框符号通常用在使用单线表示法的图中，也可用在表示全部输入和输出接线的图中。

3.6 项目在图上通常用一个图形符号表示的基本件、部件、组件、功能单元、设备、系统等。

如电阻器、继电器、发电机、放大器、电源装置、开关设备等，都可称为项目。

3.7 项目代号用以识别图、图表、表格中和设备上的项目种类，并提供项目的层次关系、实际位置等信息的一种特定的代码。

4 基本要求4.1 图形符号的绘制4.1.1本标准中的图形符号均按便于理解的尺寸绘出，并尽量使符号互相之间的比例适当。

布置图形符号时，应使连接线之间的距离是模数（2.5 mm）的倍数，通常不小于5 mm。

4.1.2本标准中的图形符号可根据需要缩小或放大，当一个图形符号用以限定另一个图形符号时，该符号常常缩小绘制。

符号缩小或放大时，各符号相互间及符号本身的比例应保持不变。

4.1.3本标准示出的图形符号方位不是强制的。

电气元件新国标文字符号电气元件的新国标文字符号包括以下几种：
1.电流继电器KA
2.电压继电器KV
3.时间继电器KT
4.功率继电器KP
5.差动继电器KD
6.信号继电器KS
7.信号冲击继电器14
8.继电器KC
9.热继电器KR
10.阻抗继电器KI
11.温度继电器KTP
12.瓦斯继电器KG
13.合闸继电器KCR或KON或KCLKVP
14.跳闸继电器KTR
15.合闸继电器KCP
16.跳闸继电器KTP
17.电源监视继电器
18.压力监视继电器
19.事故信号电气元件号
20.KV电压继电器
21.KA电流继电器
22.KP功率继电器
23.KR热继电器
24.KI阻抗继电器
25.KTP温度继电器
26.KAZ零序电流继电器
27.KVP正序电压继电器
28.KVN负序电压继电器
29.KVZ零序电压继电器
30.KCR合闸继电器
31.KTR跳闸继电器
32.KPE复归继电器
33.KLA闭锁继电器
34.KAC加速继电器
35.KPE同期检查继电器。

电气图纸符号大全电气图纸是电气工程中非常重要的一部分，它是电气工程师们用来传达电气设计意图的重要工具。

在电气图纸中，各种符号的使用是必不可少的，它们能够简洁地表达出各种电气元件和设备的特性和功能。

因此，熟练掌握电气图纸中的符号是每个电气工程师必备的基本技能。

在电气图纸中，符号的使用是有一定规范的，不同的符号代表着不同的元件和设备，下面我们就来详细介绍一些常见的电气图纸符号。

1. 电源符号，电气图纸中，电源符号通常用来表示电路的供电来源，它的形状一般为一个实心圆圈，上面带有一个加号和一个减号，代表正负极。

有时候也会使用一个波浪线来表示交流电源。

2. 开关符号，开关符号在电气图纸中用来表示电路中的开关元件，一般为一个实心矩形，上面有一个斜线，表示开关的位置。

3. 电灯符号，电灯符号用来表示电路中的灯具，一般为一个实心圆圈，里面有一个加号和一个线代表灯丝。

4. 电阻符号，电阻符号用来表示电路中的电阻元件，一般为一个波浪线，代表电阻的阻值。

5. 电容符号，电容符号用来表示电路中的电容元件，一般为两条平行的线，代表电容的两极。

6. 电感符号，电感符号用来表示电路中的电感元件，一般为一个螺线管状的符号，代表电感的线圈。

7. 传感器符号，传感器符号用来表示电路中的传感器元件，一般为一个三角形，代表传感器的感应范围。

8. 电机符号，电机符号用来表示电路中的电机元件，一般为一个长方形，里面有一个波浪线，代表电机的旋转。

以上是一些常见的电气图纸符号，它们在电气工程设计中起着非常重要的作用。

掌握这些符号的意义和使用方法，能够帮助电气工程师们更好地进行电气设计和施工。

希望以上内容对大家有所帮助，谢谢阅读！。

常用电工符号：
1.电压表文字符号：PV
2.电力开关文字符号：Q
3.断路器文字符号：QF
4.刀开关文字符号：QK
5.隔离开关文字符号：QS
6.电阻器文字符号：R
7.启辉器文字符号：S
8.按钮文字符号：SB
9.变压器文字符号：T
10.电流互感器文字符号：TA
11.电压互感器文字符号：TV
12.变流器、整流器文字符号：U
13.导线、母线文字符号：W
14.端子板文字符号：X
15.电磁铁文字符号：YA
16.跳闸线圈，脱扣器文字符号：YR
17.电流：I，单位为安培（A）
18.电压：V，单位为伏特（V）
19.电阻：R，单位为欧姆（Ω）
20.电容：C，单位为法拉（F）
21.电感：L，单位为亨利（H）
22.感抗：XL，单位为欧姆（Ω）
23.容抗：XC，单位为欧姆（Ω）
24.有功功率：P，单位为瓦特（W）
25.无功功率：Q，单位为乏（Var）
26.视在功率：S，单位为伏安（VA）
27.电度（能量）：W，单位为千瓦时（kW·h）
28.频率：ƒ，单位为赫兹（Hz）
29.转速：n，单位为转/分（r/min）
30.电场强度：E，单位为伏特每米（V/m）。

电气一次符号————————————————————————————————作者：————————————————————————————————日期：电气一次符号序号图形符号说明1 开关(机械式)电气图形符号2多级开关一般符号单线表示3多级开关一般符号多线表示4 接触器(在非动作位置触点断开)5 接触器(在非动作位置触点闭合)6 负荷开关(负荷隔离开关)电气图用图形符号7 具有自动释放功能的负荷开关8熔断器式断路器9 断路器10 隔离开关11熔断器一般符号12 跌落式熔断器13 熔断器式开关14熔断器式隔离开关15熔断器式负荷开关图形符号说明16 当操作器件被吸合时延时闭合的动合触点17 当操作器件被释放时延时闭合的动合触点18 当操作器件被释放时延时闭合的动断触点电气图用图形符号19 当操作器件被吸合时延时闭合的动断触点20 当操作器件被吸合时延时闭合和释放时延时断开的动合触点21 按钮开关(不闭锁)22旋钮开关、旋转开关(闭锁)23 位置开关,动合触点限制开关,动合触点24位置开关,动断触点限制开关,动断触点25 热敏开关,动合触点注:θ可用动作温度代替26 热敏自动开关,动断触点注:注意区别此触点和下图所示热继电器的触点27 具有热元件的气体放电管荧光灯起动器28 动合(常开)触点注:本符号也可用作开关一般符号29 动断(常闭)触点30先断后合的转换触点图形符号图集使用的范例和说明国标名称型号、规格、做法说明变电所室外箱式变电所杆上变电所屏、台、箱、柜的一般符号配电室及进线用开关柜多种电源配电箱(盘) 画于墙外为明装,除注明外底边边距地1.2米天天电气,画于墙内为暗装,除注明外底边边距地1.4米电力配电箱(盘)照明配电箱(盘) 画于墙外为明装,除注明外底边边距地2.0米,明装电能表板底距地1.8米画于墙内为暗装,除注明外底边边距地1.4米,明装电能表板底距地1.8米电源切换箱(盘) 画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电气图用图形符号事故照明配电箱(盘)画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米组合开关箱画于墙外为明装,除注明外底边边距地1.2米画于墙内为暗装,除注明外底边边距地1.4米电铃操作盘除注明外,底边距地1.2米吹风机操作盘距地1.2米,容量见设计图纸配电盘编号圈内的数字为动力或照明的编号交流电动机除注明外,只做出线口,防水弯头距机座0.2米,均附接地螺丝按钮盒圈或点数表示按钮数,除注明外,均为明装,距地1.4米,按钮组合排列见设计图立柱式按钮箱风扇一般符号除注明外,只做出线盒及吊钩暖风机或冷风机轴流风扇风扇电阻开关除注明外,距地1.4米电铃除注明外,距地0.3米号志箱交流电钟除注明外,只做出线口(明线时,用明插座),距顶0.3米电气图用图形符号明装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见本表注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米暗装单相二级插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米(见表下注)明装单相三极插座(带接地)明装单相四级插座(带接地)380伏-15安,25安,距地0.3米,容量选用见设计图暗装单相二级防脱锁紧型插座250伏-10安,距地0.3米,居民住宅及儿童活动场所应注意安全插座,如采用普通插座时,应距地1.8米序号图形符号说明131 电铃132扬声器133发声器134电话机135照明信号136 手动报警器137 感烟火灾探测器138 天天电气社区感温火灾探测器139 气体火灾探测器140 火警电话机141 报警发声器142 有视听信号的控制和显示设备143 在专用电路上的事故照明灯144 自带电源的事故照明灯装置(应急灯)145警卫信号探测器146 警卫信号区域报警器147 警卫信号总报警器148 逃生路线,逃生方向149 逃生路线,最终出品150 二氧化碳消防设备辅助符合152 氧化剂消防设备辅助符号电气图用图形符号153卤代烷消防设备辅助符号序号国家标准图形符号说明机械控制1机械的连接气动的连接液压的连接2具有力或者运动指示方向的机械连接3 延时动作注：三角为指向返回方向4 自动复位注：三角为指向返回方向5定位非自动复位6 脱离定位7 进入定位8 两器件间的机械联锁9脱扣的锁扣器件10扣住的锁扣器件11 堵塞器件12 向左边移动被堵塞的已堵住的堵塞器件13 机械联轴器、离合器电气图用图形符号14脱开的机械联轴器15连接的机械联轴器操作件和操作方法17 一般情况下手动控制18受限制的手动控制19 拉拔控制20 旋转控制。
