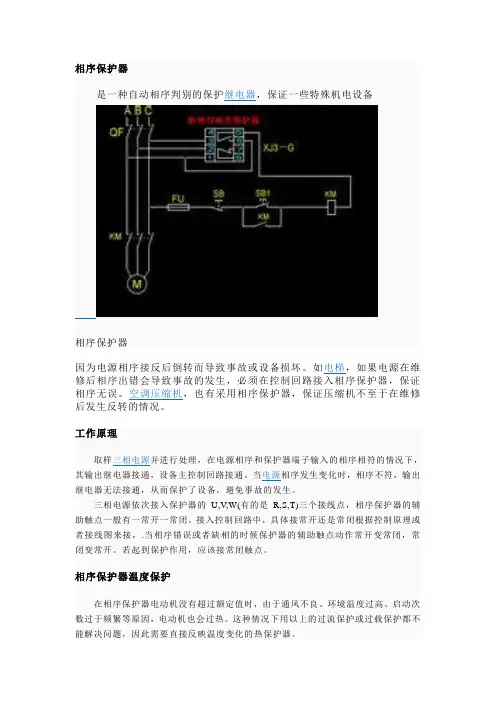

相序保护器RM4

相序保护器是一种自动相序判别的保护继电器，保证一些特殊机电设备相序保护器因为电源相序接反后倒转而导致事故或设备损坏。

如电梯，如果电源在维修后相序出错会导致事故的发生，必须在控制回路接入相序保护器，保证相序无误。

空调压缩机，也有采用相序保护器，保证压缩机不至于在维修后发生反转的情况。

工作原理取样三相电源并进行处理，在电源相序和保护器端子输入的相序相符的情况下，其输出继电器接通，设备主控制回路接通。

当电源相序发生变化时，相序不符，输出继电器无法接通，从而保护了设备，避免事故的发生。

三相电源依次接入保护器的U,V,W(有的是R,S,T)三个接线点，相序保护器的辅助触点一般有一常开一常闭。

接入控制回路中，具体接常开还是常闭根据控制原理或者接线图来接，.当相序错误或者缺相的时候保护器的辅助触点动作常开变常闭，常闭变常开。

若起到保护作用，应该接常闭触点。

相序保护器温度保护在相序保护器电动机没有超过额定值时，由于通风不良、环境温度过高、启动次数过于频繁等原因，电动机也会过热。

这种情况下用以上的过流保护或过载保护都不能解决问题，因此需要直接反映温度变化的热保护器。

温度保护通常可采用温度继电器。

温度继电器主要有双金属片它们都被直接埋置在发热部位。

温度保护与过载保护都是利用温度来触发保护，但并不完全相同。

过载保护是因为电流长时间超出额定值使得继电器升温触发保护；而温度保护是由于散热不良，环境温度过高等因素使得电机过热从而触发保护。

温度保护被触发时，电动机中的电流值有可能是正常的，因此过载保护不一定会起作用。

温度保护与过载保护也是不能互相替代的。

相序保护器漏电保护相序保护器为了防止直接接触电击事故和间接接触电击事故，防止电气线路或电气设备接地故障引起电气火灾和电气设备损坏事故，低压配电系统应该具有漏电保护装置。

漏电保护根据工作零线是否穿过电流感应器，分为零序电流保护和剩余电流保护。

零序电流保护与剩余电流保护的基本原理都是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

电源相序保护器的工作原理及状况电源相序保护器的工作原理是通过检测电源A、B、C相的相序，并与设定值进行比较，一旦发现相序错误，则会立即切断电源供电，以保护负载设备的安全运行。

一般来说，电源相序保护器的检测过程主要包括以下几个步骤：1.采集电源相电压信号：电源相序保护器通过电压传感器采集三相电源的电压信号。

2.信号处理：经过放大、滤波等处理后，将电源相电压信号转换成数字信号。

3.相序比较：将采集到的电源相电压信号与设定的相序标准进行比较，判断电源相序是否正确。

4.切断电源：当检测到电源相序错误时，电源相序保护器会触发切断开关，切断电源供电。

电源相序保护器主要包括检测部分和保护部分两个部分。

检测部分用于采集、处理和比较电源相电压信号，而保护部分则用于触发切断开关，以切断电源供电。

电源相序保护器通常还会配备指示灯或显示屏，用于显示当前的相序状态和故障信息，方便运维人员进行监测和维护。

除了以上工作原理外，电源相序保护器还具有以下几个特点：1.灵敏、快速：电源相序保护器的检测和触发过程非常灵敏，能够在几个毫秒内完成，快速切断电源供电。

2.高可靠性：电源相序保护器采用可靠的电路设计和稳定的元器件，具有较高的可靠性和稳定性，能够在长时间运行中保持正常工作。

3.安全稳定：电源相序保护器能够有效地检测和保护电气设备免受电源相序错误的影响，确保负载设备的安全运行。

4.易于安装和使用：电源相序保护器通常是小型、紧凑的装置，安装方便，使用简单。

只需将其与电源线路连接，并进行设定即可正常使用。

总之，电源相序保护器通过检测电源相序，并与设定值进行比较，切断电源供电，以保护负载设备免受电源相序错误的影响。

它在电气设备的安全运行中起着重要的作用，值得广泛应用。

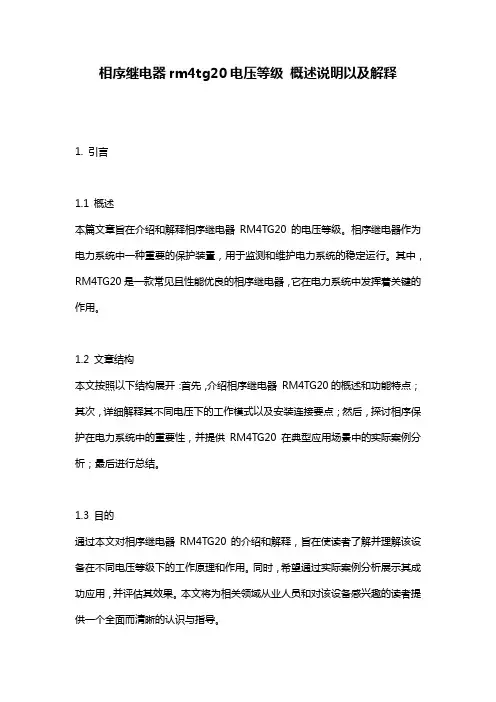

相序继电器rm4tg20电压等级概述说明以及解释1. 引言1.1 概述本篇文章旨在介绍和解释相序继电器RM4TG20的电压等级。

相序继电器作为电力系统中一种重要的保护装置，用于监测和维护电力系统的稳定运行。

其中，RM4TG20是一款常见且性能优良的相序继电器，它在电力系统中发挥着关键的作用。

1.2 文章结构本文按照以下结构展开：首先，介绍相序继电器RM4TG20的概述和功能特点；其次，详细解释其不同电压下的工作模式以及安装连接要点；然后，探讨相序保护在电力系统中的重要性，并提供RM4TG20在典型应用场景中的实际案例分析；最后进行总结。

1.3 目的通过本文对相序继电器RM4TG20的介绍和解释，旨在使读者了解并理解该设备在不同电压等级下的工作原理和作用。

同时，希望通过实际案例分析展示其成功应用，并评估其效果。

本文将为相关领域从业人员和对该设备感兴趣的读者提供一个全面而清晰的认识与指导。

2. 相序继电器RM4TG20 电压等级:2.1 介绍相序继电器RM4TG20:相序继电器RM4TG20是一种用于测量和保护三相交流电网络中相序和不平衡情况的装置。

它是ABB公司推出的一款高性能继电器，具有可靠的操作和精确的测量功能。

2.2 电压等级概述:RM4TG20相序继电器适用于额定工作电压为220V至240V的三相交流电源系统。

它可以支持50Hz或60Hz的频率，广泛应用于工业、商业和住宅领域。

2.3 功能和特点:- 相序监测: RM4TG20能够准确地检测三相供电系统中的相序，确保正常运行。

- 不平衡保护: 当系统出现不平衡情况时，如负载不均匀分布或故障引起的负载不对称，RM4TG20能够及时发出警报并采取保护措施。

- 可编程参数: 用户可以根据实际需要灵活地调整RM4TG20的参数设置，以适应各种应用场景。

- 高精度测量: RM4TG20采用先进的测量算法和精确的传感器，可以提供准确可靠的相序和不平衡度测量结果。

相序继电器工作原理
相序继电器是一种用于保护电力系统中的三相电机或负载设备的电气装置。

其工作原理是通过检测电力系统中相序的正确与否，从而控制继电器的动作。

在正常情况下，三相电力系统中的A、B、C三相电压的相位
和幅值应该是平衡和对称的。

相序继电器通过监测这三相电压的相位差和幅值之间的差异，来判断电力系统是否存在相序错误。

相序继电器通常由一个相序检测装置和一个动作装置组成。

相序检测装置通常由一个微处理器或数字电路组成，负责实时监测电力系统中的三相电压。

它会对三相电压进行采样，并对采样数据进行处理，计算出相位差和幅值之间的差异。

当相序检测装置检测到电力系统中的相序错误时，它会向动作装置发送信号。

动作装置通常由一个电磁继电器或电力触发装置组成，负责切断相序错误的电源供应，从而保护电机或负载设备。

具体地说，当相序检测装置检测到电力系统中的相序错误时，它会向动作装置发送一个触发信号。

动作装置收到触发信号后，会切断相序错误的电源供应，并将相序错误信号传递给控制系统或报警系统，以便进一步的处理或通知。

总结来说，相序继电器的工作原理是通过监测电力系统中的三相电压的相位差和幅值之间的差异，来判断电力系统是否存在
相序错误，并通过动作装置切断相序错误的电源供应，以保护电机或负载设备的正常运行。

相序保护器原理相序保护器是电力系统保护中应用比较广泛的一种保护装置。

它的作用是在发生三相不平衡时，能及时地切断故障电路，并防止三相电气设备损坏，保护电网的稳定运行。

相序保护器的基本原理是利用三相电压的相序关系进行电气量的比较，并通过比较结果来控制保护装置的动作。

一、相序的概念“相序”是指三相电压在时间上的先后关系。

对于三相电压为正弦波的电路，相序一般是按照电压的相角来进行判断的。

三相电压的相位差分别为0°、120°和240°，如果三相电压依次通过正序（R-Y-B）、负序（B-Y-R）、反负序（B-R-Y）和反序（Y-B-R）时，对应相角依次为0°、240°、120°和360°（或0°）。

三相电压的相序关系就可以由其相角的先后顺序来判断。

当三相电压的相序关系发生改变时，三相电压不存在任何平衡，就会导致电压、电流等参数发生不平衡，从而引起了电路的故障。

而相序保护器就是通过比较三相电压的相位关系，及时地判断它们的相序是否正确，从而在三相电压出现相序不平衡时，可对发生故障的电路进行保护。

1.测量方法（1）电压比较法电压比较法是常用的相序保护器测量方法。

电压比较法是通过比较三相电压的幅值之差，以及相角之差来检测电压的相序，从而对故障电路进行切断保护。

一般来说，相序正确时，三相电压的幅值和相角应该是平衡的，幅值差异应该很小，相角差异应该为120度左右。

而当相序不正确时，三相电压的幅值和相角会发生明显的变化，可进行相序保护动作。

（2）相位检测法相位检测法是另一种常用的相序保护器测量方法。

它是利用相序中三相电压相位差120度的特点进行测量。

相位检测法首先需要把三个信号输入到相位检测器中，检测器会测量三个信号之间的相位差。

如果三相电压的相位差符合要求，则认为相序是正确的，否则就会发生故障，需要进行保护。

2.保护动作当相序不正确时，相序保护器会进行保护动作，判断出故障点并及时地对故障电路进行切除，以保护电网的稳定运行。

宁波市海曙巨龙电气厂 httpபைடு நூலகம்//
相序保护器常用功能
• 断相与相序保护继电器使用说明书 一、概述以下简称断相与相序保护器，在三相交流电 动机以及不可逆转传动设备中分别作断相保护和相序 保护。具有性能可靠、适用范围广、使用方便等优点。 按接线图示方法，接入电源控制回路，即能起到保护 作用，三相电路中任何一相熔断器开路或供电相压不 平衡，即能动作，切除KM主回路电源。从而达到保 护电机的目的。当三相不可逆转的设备（如水泵、风 扇、空压机、电梯电机、中小型配电屏等），在认定 相序后，因维修或更改供电线路发生与原认定相序相 接时，同样能可靠工作，鉴别相序，停止KM主回路 电源供电，从面达到保护设备的目的。
• 二、使用环境条 1．温度：-10℃~ 40℃； 2．湿度：相对湿度不大于85% （20±5℃）。
• 三、主要技术条件 1．电压波动：三相交流（50HZ）380V±10%； 2．抗电强度：交流（50HZ）1500V历时1分钟无 击穿现象；
3．绝缘电阻100M∩（20℃相对湿度85%）； 4．触点电流：≤5A，触点电压为220V时 （COS∮=1阻性负载）； 5．功耗输入电压为380V时，功耗小于或等于 3VA； 6．触头寿命：在不大于额定负载之下不小于10 万次。
• 四、系列各型号性能异同点 型号指示灯监 视情况三相不平衡保护断相、错相保护保 护时正常工作时亮熄灭没有熄灭亮有红色 指示 。
• 五、安装与接线图 1、如在原控制回路中按图装入继电器后， 电机无法启动，说明继电器相序鉴别已起 作用，只需将继电器输入的1、2、3脚接线 任意两线相互换接即能正常启动，此时相 序已认定。以后只要更动任何一相电源继 电器即能起到保护作用。
• 2、继电器在无腐蚀性气体及尘埃等场所作 用和贮存。

当不平衡测量值小于一半的不平衡设定时，继电器重新吸合。 (滞后) 功能图
L1
L2
L3
L3 L2 L1 L3 L2 L1
փೝ࢚ > ยۨோ၌ኵ
փೝ࢚ > ยۨோ၌ኵ
15-18 15-16
ी‫ۉ‬ഗ
25-28 25-26
t
t
t: 延时 例: 在主电源电压 400V 时，不平衡设定为 10% - 继电器释放门限值: 400 - (400 x 10%) = 360V - 继电器重新吸合门限值: 400 - (400 x 10% ) = 380V
● 过压和欠压检测 (RM4-TR)： 在正常工作条件下，继电器通电，LED "U" 和 "R" 亮。 如果相间三个电压平均值超出监测范围，输出继电器释放: - 过压：红色 LED ">U" 亮 - 欠压：红色 LED "<U" 亮 当电压返回额定值，继电器根据滞后值 (5%) 重新吸合并且相应的红色 LED 灯熄灭。 选择开关可以进行 0.1s 至 10s 的可延时选择。对于功能 瞬时“过”或“欠”压不予考虑。对于 功能 所有上下的变化都有反应，继电器重新吸合有延时。 为了检测，过压或欠压的持续时间必须大于测量周期 (80ms)。
RM4-TR 2
无故障时吸合 当检测到过压 欠压或相序 故障或缺相时 释放
功能图
1.05 x ยۨኵ < U ยۨኵ < U U L1 L2 L3 t
15/18 25/28 15/16 25/26
t: 固定延时 = 550ms
<t
0 volt
● 相不平衡检测 (RM4-TA)
在正常工作条件下，输出继电器吸合，红色和绿色 LED 灯亮。 当出现不平衡故障时，经过一段延时 0.1s 至 10s 后，输出继电器释放，黄色 LED 灯熄灭，红色 LED 灯 "A" 亮 (只限于 RM4-TA3p)。

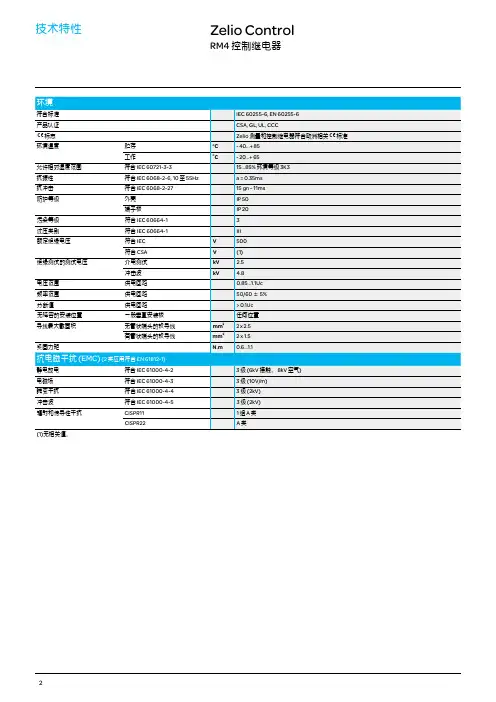

施耐德rm4tg20相序继电器施耐德rm4tg20 施耐德相序保护器RM4TG20 RM4TR32TRI 200/500V F继电器rm4tg20相序继电器/rm4三相电源控制继电器/rm4-tg20/rm4 tr32/rm4-tr32/rm4 tg20/rm4/rm4时间主要信息范围 Zelio Control产品或组件类型工业测量和控制继电器继电器类型控制继电器产品特定应用用于三相电源继电器名称 RM4-T继电器监测参数不对称相位故障检测相位顺序时间延时无时间延迟测量范围 198...484 V触点类型和构成 2 C/O极数 3P补充信息Us 额定电源电压 220...440 V 交流 50/60 Hz宽度 22,5 mm输出触头 2 C/O延时准确性设置 10 P加电时运行继电器 < 650 s采集循环时间≤ 80 ms标志 CE : EMC 89/336/EECCE : LVD 73/23/EEC过电压种类 III 符合 IEC 60664-1Ui额定绝缘电压 500 V供电频率 50/60 Hz +/- 5 %操作位置任何位置无电气连接 2条导线 2,5 mm2 灵活的无电缆端符合 IEC 60947-1 2条导线 1,5 mm2 灵活的带电缆末端符合 IEC 60947-1紧固转距 0,6...1,1机械寿命 cyclesIth 空气中约定发热电流 8 AIe额定工作电流 0,1 A 在70 °C 250 V DC-13 符合 VDE 0660 0,1 A 在70 °C 250 V DC-13 符合 IEC 60947-5-1/19910,3 A 在70 °C 115 V DC-13 符合 VDE 06600,3 A 在70 °C 115 V DC-13 符合 IEC 60947-5-1/1991 2 A 在70 °C 24 V DC-13 符合 VDE 06602 A 在70 °C 24 V DC-13 符合 IEC 60947-5-1/19913 A 在70 °C 24 V AC-15 符合 VDE 06603 A 在70 °C 115 V AC-15 符合 VDE 06603 A 在70 °C 250 V AC-15 符合 VDE 06603 A 在70 °C 24 V AC-15 符合 IEC 60947-5-1/19913 A 在70 °C 115 V AC-15 符合 IEC 60947-5-1/19913 A 在70 °C 250 V AC-15 符合 IEC 60947-5-1/1991 开关能力以 mA 10 mA 在 12 V开关电压 250 V 交流≤ 440 V 交流触线材料 90/10 镀镍银触线电缆数量 2输出继电器状态故障出现,脱扣9mm标准 2,5产品重量 0,11 kg环境标准 EN/IEC 60255-6产品证明 CSAGLUL存储环境温度－40至85 °C工作环境温度 -20...65 °C相对湿度 15...85 % 3K3 符合 IEC 60721-3-3抗振动 ms (f = 10...55 Hz 符合 IEC 60068-2-6 抗冲击 15 gn 用于 11 ms 符合 IEC 60068-2-27IP 保护等级 IP20 (螺钉端子) 符合 IEC 60529IP50 (套管) 符合 IEC 60529污染程度 3 符合 IEC 60664-1介电测试电压 2,5 kV非消散冲击波 4,8 kV抗静电放电 6 kV 触点符合 IEC 61000-4-2 级别 3 8 kV 空气符合 IEC 61000-4-2 级别 3抗电磁域 10 V/m 符合 IEC 61000-4-3 级别 3抗快速瞬时 2 kV 符合 IEC 61000-4-4 级别 3防止遭受电击 2 kV 符合 IEC 61000-4-5 级别 3辐射式/传导式干扰 CISPR11 1组- A等级CISPR22 - A级RoHS EUR 合格日期 627RoHS EUR 状态兼容rm4tg20相序继电器/rm4三相电源控制继电器/rm4-tg20/rm4 tr32/rm4-tr32/rm4 tg20/rm4/rm4时间。

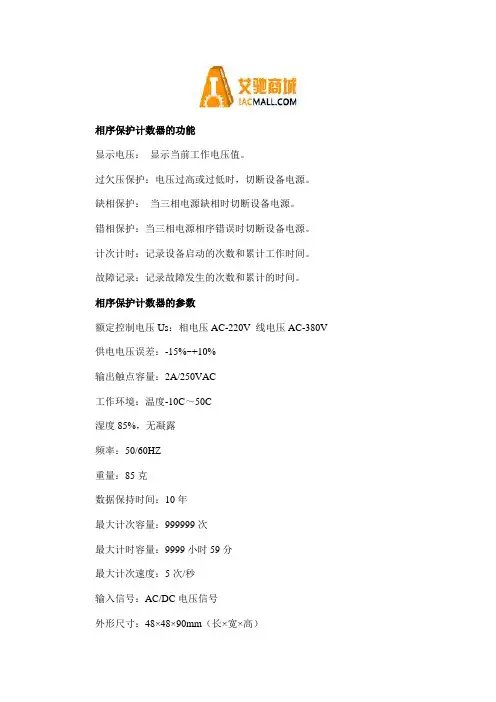

相序保护计数器的功能
显示电压：显示当前工作电压值。

过欠压保护：电压过高或过低时，切断设备电源。

缺相保护：当三相电源缺相时切断设备电源。

错相保护：当三相电源相序错误时切断设备电源。

计次计时：记录设备启动的次数和累计工作时间。

故障记录：记录故障发生的次数和累计的时间。

相序保护计数器的参数
额定控制电压Us：相电压AC-220V 线电压AC-380V 供电电压误差：-15%~+10%
输出触点容量：2A/250VAC
工作环境：温度-10C～50C
湿度85%，无凝露
频率：50/60HZ
重量：85克
数据保持时间：10年
最大计次容量：999999次
最大计时容量：9999小时59分
最大计次速度：5次/秒
输入信号：AC/DC电压信号
外形尺寸：48×48×90mm（长×宽×高）
艾驰商城是国内最专业的MRO工业品网购平台，正品现货、优势价格、迅捷配送，是一站式采购的工业品商城！具有10年工业用品电子商务领域研究，以强大的信息通道建设的优势，以及依托线下贸易交易市场在工业用品行业上游供应链的整合能力，为广大的用户提供了传感器、图尔克传感器、变频器、断路器、继电器、PLC、工控机、仪器仪表、气缸、五金工具、伺服电机、劳保用品等一系列自动化的工控产品。

如需进一步了解相关仪器仪表产品的选型，报价，采购，参数，图片，批发等信息，请关注艾驰商城/。

相序保护器工作原理
相序保护器是一种用于保护电力系统的重要装置，它能够监测电力系统中的相序，一旦出现相序错误，相序保护器就会及时地切断电路，以保护设备和人员的安全。

那么，相序保护器是如何工作的呢？接下来，我们将详细介绍相序保护器的工作原理。

首先，相序保护器通过检测电力系统中的相序来判断电路是否正常。

在三相交流电系统中，正常情况下，三相电压的相位差应该是120度，即A相、B相、C相之间的相位差应该是120度。

当电路中出现相序错误时，比如A相和B相的相位差变成了240度，这时相序保护器就会发现异常，并立即采取措施。

其次，相序保护器在检测到相序错误时会立即切断电路。

一旦相序保护器发现电力系统中出现相序错误，它会通过内部的电路和逻辑控制器，发出切断电路的指令。

这样一来，就可以防止相序错误对设备和人员造成危害，保护电力系统的正常运行。

此外，相序保护器还可以进行自检和故障诊断。

相序保护器通常会定期进行自检，以确保其自身的正常运行。

同时，当相序保护器发生故障时，它也能够通过内部的故障诊断功能，及时地发现并报警，以便进行维修和更换。

总的来说，相序保护器通过监测电力系统中的相序，及时切断电路，以保护设备和人员的安全。

它具有快速响应、可靠性高、自检功能强等特点，是电力系统中不可或缺的重要装置。

在实际应用中，相序保护器通常与其他保护装置相结合，共同保护电力系统的安全运行。

通过了解相序保护器的工作原理，我们可以更好地理解其在电力系统中的作用，为电力系统的安全运行提供保障。

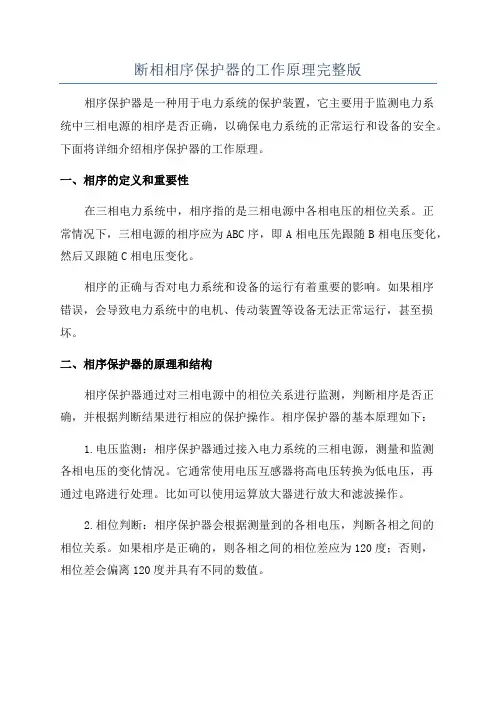

断相相序保护器的工作原理完整版相序保护器是一种用于电力系统的保护装置，它主要用于监测电力系统中三相电源的相序是否正确，以确保电力系统的正常运行和设备的安全。
