1范围本工艺标准适用于建筑电气配电箱（盘）安装工程。
2施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1∙5mm,但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于5mm,并有产品合格证。
2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm 。
2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2 主要机具：卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
塞子、钢锯、锯条、木铿、扁铿、圆铿、剥线钳、尖嘴钳、压接钳，锡锅、锡勺等。
手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。
2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
4质量标准4.1 保证项目：低压配电器具的接地保护措施和其它安全要求必须符合施工验收规范规定。
检验方法：观察检查和检查安装记录。
4.2 基本项目：4.2.1 配电箱安装应符合以下规定：位置正确，部件齐全，箱体开孔合适，切口整齐。
喑式配电箱箱盖紧贴墙面;性线经汇流排（N 线端子）连接，无绞接现象；油漆完整，盘内外清洁，箱盖、开关、灵活，回路编号齐全，结线整齐，PE 保护地线不串接安装明显牢固，导线截面、线色符合规范规定。
成套配电柜、动力开关柜（盘）安装工艺标准本章适用于10kV及其以下的一般工业与民用建筑电气安装工程成套配电柜、动力开关柜（盘）安装及二次回路结线。
第一节设备及材料要求13.1.1设备及材料均符合国家或部颁发现行技术标准，符合设计要求，并有出厂合格证。
设备应有铭牌，并注明厂家名称，附件、备件齐全。
13.1.2安装使用的材料：1、型钢应无明显锈蚀，并有材质证明，二次结线导线应有带“长城”标志的合格证。
2、镀锌螺丝、螺母、垫圈、弹簧垫、地脚螺栓。
3、其他材料：铅丝、酚醛板、相色漆、防锈漆、调和漆、塑料软管、异型塑料管、尼龙卡带、小白线、绝缘胶垫、标志牌、电焊条、锯条、氧气、乙炔气等均应符合质量要求。
第二节主要机具13.2.1吊装搬运机具：汽车、汽车吊、手推车、卷扬机、倒链、钢丝绳、麻绳索具等。
13.2.2安装工具：台钻、手电钻、电锤、砂轮、电焊机、气焊工具、台虎钳、锉刀、搬手、钢锯、部头、克丝钳、改锥、电工刀等。
13.2.3测试检验工具：水准仪、兆欧表、万用表、水平尺、试电笔、高压测试仪器、钢直尺、钢卷尺、吸尘器、塞尺、线坠等。
13.2.4送电运行安全用具：高压验电器、高压绝缘靴、绝缘手套、编织接地线粉沫灭火器。
第三节作业条件13.3.1土建施工条件：1、土建工程施工标高、尺寸、结构及埋件均符合设计要求。
2、墙面、屋顶喷浆完毕、无漏水、门窗玻璃安装完、门上锁。
3、室内地面工程完、场地干净、道路畅通。
13.3.2施工图纸、技术资料齐全。
技术、安全、消防措施落实。
13.3.3设备、材料齐全，并运至现场库。
第四节操作工艺13.4.1工艺流程13.4.2设备开箱检查1、安装单位、供货单位或建设单位共同进行，并做好检查记录。
2、按照设备清单、施工图纸及设备技术资料，核对设备本体及附件、备件的规格型号应符合设计图纸要求；附件、备件齐全；产品合格证件、技术资料、说明书齐全。
3、柜（盘）本体外观检查应无损伤及变形，油漆完整无损。
配电箱（盘）安装工艺标准前言配电箱（盘）作为电气系统中的重要组成部分，安装质量直接关系到电气系统运行的可靠性和安全性。
本文档旨在明确配电箱（盘）的基本工艺标准及要求，规范配电箱（盘）的安装质量，确保整个电气系统的稳定运行。
安装准备现场勘测在安装配电箱（盘）之前，要对现场进行认真勘测，确定合适的安装位置、布置方式和各配电线路走向。
在勘测的同时，还应对配电箱（盘）的安装方案进行规划和设计。
选材采购选材采购是配电箱（盘）安装中至关重要的一步，需要选择符合标准的配电箱（盘）、电缆、插头插座等配合件，保证其质量和安全性。
自备工具为保证安装过程的顺利进行，需要准备好必要的工具，如扳手、刀具、钳子、搬运工具等。
安全措施在安装配电箱（盘）过程中，要保证工作人员的人身安全：1.工作人员必须穿着符合标准的安全鞋、安全帽等防护装备，切勿穿戴过于宽松的衣物。
2.工作场所要保持整洁，切勿堆放任何杂物。
3.如果需要使用梯子和踏板，则必须保证其稳定性、可靠性。
安装步骤预处理确定配电箱（盘）的安装位置和方位，开好电源前端自备接线端子，拆掉配电箱（盘）内保护物，检查各接线端子的紧固情况和标识是否规范。
接线根据现场勘测的结果，合理安排电缆走向和长度，防止电缆过长而造成过多的损失。
接线前应根据接线板的编号与配电箱（盘）内编号进行核对，并将电缆线芯、电缆铜被插入接线端子，并进行紧固。
接线后应进行漏电测试，测试过程中应隔离开关合上。
固定配合件配电箱（盘）的安装高度与距离、电缆两端的固定需要符合设计方案。
确定好高度、距离后，应对电缆进行引导，并对其进行固定，以避免其松动或者损坏。
绝缘处理电缆的绝缘处理需符合规格要求，必须保证绝缘完全正常，一旦发现电缆绝缘有缺陷必须及时更换，切勿出现漏电的现象。
交底安装完成后，在经过检测和测试验证之后，需要对用户进行交底，向用户介绍设备的用途、操作方法、维护等，确保用户了解并掌握设备的全面使用方法。
安装验收安装质量检测通过对配电箱（盘）安装质量进行检测，对安装是否合格进行评估，以确保安装符合规格要求。
配电箱安装工程施工技术和标准一、施工准备（一）作业条件1、墙体结构已弹出施工水平线。
2、安装配电箱所需的木砖及铁件巳预埋。
3、随土建结构预留的暗装配电箱的安装位置正确,大小合适。
4、暗装配电箱箱体时,安装箱体墙面的抹灰应全部完成。
暗装配电箱盘芯及贴脸时,土建装修的抹灰、喷浆及油漆应全部完成。
5、明装配电箱时,土建装修的抹灰、喷浆及油漆应全部完成。
（二）材料要求1、建筑电气工程中安装的高压成套配电柜、控制柜(屏、台)应有出厂合格证、生产许可证和试验记录。
低压成套配电柜、动力、照明配电箱(盘、柜)除上述质量证明文件外,还应有“CCC”认证标志及认证证书复印件。
2、动力、照明配电箱、低压柜,不同厂家、不同规格的出厂合格证应各备一张。
低压进线冗接箱或分支柜,多层进户分界开关柜,不同厂家、不同规格的合格证应各备一张。
3、产品进场后先进行外观检查:箱体应有一定的机械强度,周边平整无损伤,油漆无脱落。
然后进行开简检验:箱内各种器具应安装牢固,导线排列整齐,压接牢固,二层底板厚度不小于 1.5mm,且不得用阻燃型塑料板做二层底板。
各种断路器进行外观检验,调整及操作试验。
4、配电箱不应采用可燃材料制作；在干燥无尘的场所,采用的木制配电箱应经阻燃处理。
5、镀锌制品(支架、横担、接地极、避雷用型钢等)和外线金具应有出厂合格证和镀锌质量证明书。
（三）主要机具1、铅笔、卷尺、水平尺、方尺、线坠等。
2、手锤、錾子、剥线钳、尖嘴钳、压接钳、电钻、液压开孔器、锡锅、锡勺、电工常用工具等。
二、质量要求（一）高压开关柜质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
续表（二）低压成套柜(屏、台)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
（三）照明配电箱(盘)质量要求符合《建筑电气工程施工质量验收规范》(GB50303-2002)的规定。
三、工艺流程配电箱安装要求→弹线定位→明(暗)装配电箱→绝缘摇测四、操作工艺（一）配电箱安装要求1、配电箱应安装在安全、干燥、易操作的场所,如设计无特殊要求,配电箱底边距地高度应为1.5m.照明配电板底边距地高度不应小于1.8m。
配电箱（盘）安装方法1、材料要求：①配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不应小于1.5，不得用阻燃型塑料板左二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固，并有产品合格证。
应为两部定点厂产品。
②箱内的绝缘导线：导线的规格型号必须符合设计要求，并有产品合格证。
③其它材料：电器仪表、端子板等均符合设计要求。
2、主要机具：水平尺、方尺、线坠、手锤、錾子、台钻、兆欧表等3、作业条件：①土建结构预留好安装配电箱的安装位置。
②预埋箱体时，墙体结构应弹出施工五零线。
③安装配电箱盘面时，抹灰、喷浆及油漆应将全部完成。
4、工艺流程配电箱（盘）安装要求→弹线定位→预留孔洞→配电箱箱体安装→配电箱盘安装→绝缘摇测5、安装要求a、在混凝土墙或砖墙上固定明装配电箱（盘）时，如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
待箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个压接在器具上，同时将保护地线压在明显的地方，并将箱（盘）调整平直后进行固定。
在电具、仪表较多的盘面板安装完毕后，应先用仪表校对有无差错，调整无误后送电，并将卡片框内的卡片填写好部位、编上号。
b、暗装配电箱的固定应根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥吵浆填实周边并抹平齐，待水泥砂浆凝固后再安装盘面和帖脸。
c、管进箱一管一孔，；当箱体上敲落孔不够时，应用开孔器开孔，严禁用气焊开孔；连接完毕应按要求做好跨接地线，不能不用箱体做为接地线的导体；箱体、管路连接固定好后，箱内清理干净，用盖板封闭。
，避免土建抹灰对箱内污染。
d、PE线安装应牢固明显，导线选择如下：保护导体的截面积明细表e、基础型钢安装，其允许偏差应符合下表：f、基础型钢在安装找平过程中，需用垫片的地方，最多不能超过三片；最终基础型钢硕部宜高出抹平地面10mm。
g、单独柜（盘）只找柜面和侧面的垂直度。

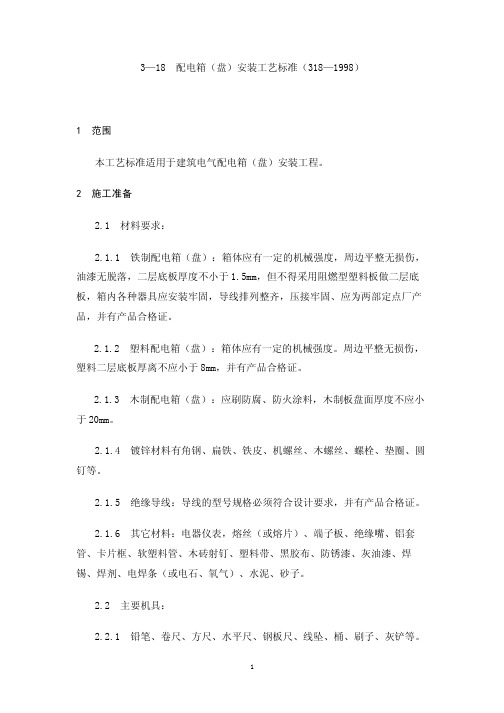

3—18 配电箱（盘）安装工艺标准（318—1998）1 范围本工艺标准适用于建筑电气配电箱（盘）安装工程。
2 施工准备2.1 材料要求：2.1.1 铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.2 塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。
2.1.3 木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
2.1.4 镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2.1.5 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1.6 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2 主要机具：2.2.1 铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2 手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
2.2.3 台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：2.3.1 随土建结构预留好暗装配电箱的安装位置。
2.3.2 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
2.3.3 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3 操作工艺3.1 工艺流程：3.2 配电箱（盘）安装要求：3.2.1 配电箱（盘）应安装在安全、干燥、易操作的场所。
配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
配电箱安装施工工艺标准1.依据标准《建筑工程施工质量验收统一标准》GB50300-2001《建筑电气工程施工质量验收规》GB50303-20022.施工准备2.1材料要求：2.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
2.1.2塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚离不应小于8mm，并有产品合格证。
2.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
2.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
2.1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
2.1.6其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2.2主要机具：2.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
2.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
2.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3作业条件：2.3.1随土建结构预留好暗装配电箱的安装位置。
2.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。
2.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
3.操作工艺3.1工艺流程3.2配电箱（盘）安装要求：3.2.1配电箱（盘）应安装在安全、干燥、易操作的场所。
配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
3—18 配电箱〔盘〕安装工艺〔318—1998〕1 范围本工艺适用于建筑电气配电箱〔盘〕安装工程。
2 施工准备2.1 材料要求： 铁制配电箱〔盘〕：箱体应有一定的机械强度周边平整无损伤油漆无脱落二层底板厚度不小于1.5mm 但不得采用阻燃型塑料板做二层底板箱内各种器具应安装结实导线排列整齐压接结实、应为两部定点厂并有合格证。
塑料配电箱〔盘〕：箱体应有一定的机械强度。
周边平整无损伤塑料二层底板厚离不应小于8mm 并有合格证。
木制配电箱〔盘〕：应刷防腐、防火涂料木制板盘面厚度不应小于20mm 。
镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
绝缘导线：导线的型规格必须符合设计要求并有合格证。
其它材料：电器仪表熔丝〔或熔片〕、端子板、绝缘嘴、铝套、卡片框、软塑料、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条〔或电石、氧气〕、水泥、砂子。
2.2 主要机具：铅笔、卷尺、方尺、程度尺、钢板尺、线坠、桶、刷子、灰铲等。
手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳活扳子、套筒扳子锡锅、锡勺等。
台钻、手电钻、钻头、木钻、台钳、案子、、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
2.3 作业条件：随土建构造预留好暗装配电箱的安装位置。
预埋铁架或螺栓时墙体构造应弹出施工程度线。
安装配电箱盘面时抹灰、喷浆及油漆应全部完成。
3 操作工艺3.1 工艺流程：3.2 配电箱〔盘〕安装要求：配电箱〔盘〕应安装在平安、枯燥、易操作的场所。
配电箱〔盘〕安装时其底口距地一般为1.5m ；明装时底口距地1.2m ；明装电度表板底口距地不得小于1.8m 。
在同一建筑物内同类盘的高度应一致允许偏向为10mm 。
安装配电箱〔盘〕所需的木砖及铁件等均应预埋。
挂式配电箱〔盘〕应采用金属膨胀螺栓固定。
铁制配电箱〔盘〕均需先刷一遍防锈漆再刷灰油漆二道。
配电柜、成套控制柜（屏、台）和动力、照明配电箱（盘）安装施工工艺标准1.适用范围本工艺标准适用于电压为10kV以下及一般工业与民用建筑电气安装工程配套电柜及动力开关柜、控制柜、电源柜、动力配电箱的安装。
2.施工准备2.1 原材料半成品的要求2.1.1 设备及材料均应符合国家或部颁发的现行技术标准，符合设计要求，并有出厂合格证。
实行生产许可证和安全认证制度的产品，有许可证编号和安全认证标志，相关材证资料齐全。
设备有铭牌，注明厂家、型号，附件、备件齐全。
2.1.2 安全使用材料:⑴型钢表面无严重锈斑，无过度扭曲、弯折变形，焊条无锈蚀，有合格证和材质证明书。
⑵镀锌制品螺栓、热圈、支架、横担表面无锈斑，有合格证和质量证明书。
⑶其它材料，铅丝、酚醛板、油漆、绝缘胶垫标志牌等均应符合质量要求。
⑷配电箱体应有一定的机械强度，周边平整无损伤。
铁制箱体二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，配电箱油漆无脱落，阻燃型塑料箱体二层底板厚度不小于8mm，⑸导线电缆的规格型号必须符合设计要求，有产品合格证。
2.2 主要工机具2.2.1 吊装搬运机具：汽车吊、汽车、叉车、卷扬机、吊装龙门架、倒链、钢丝绳、麻绳索具等。
2.2.2 安装工具：台钻、手电钻、电锤、砂轮、电焊机具、气焊机具、台钳、锉刀、钢锯、扳手、锤子、电工刀、改锥、克丝钳、压接钳、电炉、喷灯、锡锅、锡勺、锒头等。
2.2.3 测试检验工具：兆欧表、万用表、水平尺、试电笔、钢卷尺、方尺、水平尺、钢板尺、线坠、塞尺、水准仪等。
2.2.4 防护用具：高压绝缘靴、绝缘手套、粉末灭火器等。
2.3 作业条件2.3.1 盘柜屏台所在房间土建施工完，且土建工程施工标高、尺寸、结构及埋件符合设计要求，门窗封闭，墙面、屋顶油漆喷刷完，室内无漏水，地面工程完，场地干净。
2.3.2 暗装配电箱随土建结构预留好安装位置。
2.3.3 明装配电箱及暗装配电箱盘面安装时，抹灰、喷浆及油漆应全部完工。
配电箱安装工艺施工工艺标准(一) 施工准备1、材料要求：(1) 铁制配电箱：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不得采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
(2) 镀锌材料有角钢、扁铁、铁皮、机螺丝、螺栓、垫圈、圆钉等。
(3) 绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
(4) 其它材料：电器仪表，熔丝（或熔片）、端子板、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、黑胶布、防锈漆、灰油漆、焊锡、焊剂、电焊条（或电石、氧气）、水泥、砂子。
2、作业条件：(1) 随土建结构预留好暗装配电箱的安装位置。
(2) 预埋铁架或螺栓时，墙体结构应弹出施工水平线。
(3) 安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
(二) 操作工艺1、配电箱安装要求：配电箱应安装在安全、干燥、易操作的场所。
配电箱安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
弹线定位：根据设计要求找出配电箱位置，并按照箱（盘）的外形尺寸进行弹线定位；弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。
明装配电箱（盒）：铁架固定配电箱将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
煨弯时用方尺找下，再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。
再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量准确后再稳注铁架。
待水泥砂浆凝固后方可进行配电箱的安装。
金属膨胀螺栓固定配电箱采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱。
其方法是找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。
目录第一章施工准备 (2)第二章操作工艺 (3)第三章质量标准 (7)第四章成品保护 (8)1第一章施工准备1.1材料要求：1.1.1铁制配电箱（盘）：箱体应有一定的机械强度，周边平整无损伤，油漆无脱落，二层底板厚度不小于1.5mm，但不行采用阻燃型塑料板做二层底板，箱内各种器具应安装牢固，导线排列整齐，压接牢固、应为两部定点厂产品，并有产品合格证。
1.1.2塑料配电箱（盘）：箱体应有一定的机械强度。
周边平整无损伤，塑料二层底板厚度不应小于8mm，并有产品合格证。
1.1.3木制配电箱（盘）：应刷防腐、防火涂料，木制板盘面厚度不应小于20mm。
1.1.4镀锌材料有角钢、扁铁、铁皮、机螺丝、木螺丝、螺栓、垫圈、圆钉等。
1.1.5绝缘导线：导线的型号规格必须符合设计要求，并有产品合格证。
1.1.6其它材料：电器仪表、熔丝（或熔片）、端子凳、绝缘嘴、铝套管、卡片框、软塑料管、木砖射钉、塑料带、连云港胶布、防锈漆、灰油漆、焊锡、锡剂、电焊条（或电石、氧气）、水泥、砂子。
1.2主要机具：1.2.1铅笔、卷尺、方尺、水平尺、钢板尺、线坠、桶、刷子、灰铲等。
21.2.2手锤、錾子、钢锯、锯条、木锉、扁锉、圆锉、剥线钳、尖嘴钳、压接钳，活扳子、套筒扳子，锡锅、锡勺等。
1.2.3台钻、手电钻、钻头、木钻、台钳、案子、射钉枪、电炉、电、气焊工具、绝缘手套、铁剪子、点冲子、兆欧表、工具袋、工具箱、高凳等。
1.3作业条件：1.3.1随土建结构预留好暗装配电箱的安装位置。
1.3.2预埋铁架或螺栓时，墙体结构应弹出施工水平线。
1.3.3安装配电箱盘面时，抹灰、喷浆及油漆应全部完成。
第二章操作工艺2.1工艺流程：32.2配电箱（盘）安装要求：2.2.1配电箱（盘）应安装在安全、干燥、易操作的场所。
配电箱（盘）安装时，其底口距地一般为1.5m；明装时底口距地1.2m；明装电度表板底口距地不得小于1.8m。
在同一建筑物内，同类盘的高度应一致，允许偏差为10mm。
2.2.2安装配电（盘）所需的木砖及铁件等均应预埋。
挂式配电箱（盘）应采用金属膨胀螺栓固定。
2.2.3铁制配电箱（盘）均需先刷一扁防锈漆，再刷灰油漆二道。
预埋的各种铁件均应刷防锈漆，并做好明显可靠的接地。
导线引出面板时，面板线孔应光滑无毛刺，金属面板应装设绝缘保护套。
2.2.4配电箱（盘）带有器具的铁制盘面和装有器具的门及电器的金属外壳均应有明显可靠的PE保护地线（PE线为黄绿相间的双色线也可采用编织软裸铜线），但PE保护地线不允许利用箱体或盒体串接。
2.2.5配电箱（盘）配线排列整齐，并绑扎成束央活动部位应固定。
盘面引出及引进的导线应留有适当余度，以便于检修。
42.2.6导线剥削处不应伤线芯或线芯过长，导线压头应牢固可靠，多股导线不应盘圈压接，应加装压线端子（有压线孔者除外）。
如必须穿孔用顶丝压接时，多股线应涮锡后再压接，不得减少导线股数。
2.2.7照明配电箱（板）内，应分别设置中性线N 和保护地线（PF线）汇流排，中性线N 和保护地线应在汇流排上连接，不得绞，并应有编号。
2.3弹线定位：根据设计要求找出配电箱（盘）位置，并按照箱（盘）的外形尺寸进行弹线定位；弹线定位的目的是对有预埋木砖或铁件的情况，可以更准确的找出预埋件，或者可以找出金属胀管螺栓的位置。
栓的位置。
2.4明装配电箱（盘）：铁架固定配电箱（盘）将角钢调直，量好尺寸，画好锯口线，锯断煨弯，钻孔位，焊接。
煨弯时用方尺找正。
再用电（气）焊，将对口缝焊牢，并将埋注端做成燕尾，然后除锈，刷防锈漆。
再按照标高用水泥砂浆将铁架燕尾端埋注牢固，埋入时要注意铁架的平直程度和孔间距离，应用线坠和水平尺测量5准确后再稳注铁架，待水泥砂浆凝固后方可进行配电箱（盘）的安装。
金属膨胀螺栓固定配电箱（盘）采用金属膨胀螺栓可在混凝土墙或砖墙上固定配电箱（盘）。
其方法是根据弹线定位的要求找出准确的固定点位置，用电钻或冲击钻在固定点位置钻孔，其孔径应刚好将金属膨胀螺栓的胀管部分埋入墙内，且孔洞应平直不得歪斜。
2.5配电箱（盘）的固定：2.5.1在混凝土墙或砖墙上固定明装配电箱（盘）时，采用暗配管及暗分线盒和明配管两种方式。
如有分线盒，先将盒内杂物清理干净，然后将导线理顺，分清支路和相序，按支路绑扎成束。
等箱（盘）找准位置后，将导线端头引至箱内或盘上，逐个剥削导线端头，再逐个压接在器具上，同时将PE 保护地线压在明显的地方，并将箱（盘）调整平直后进行固定。
在电具、仪表较多的盘面板安装完毕后，应先用仪表对有无差错，调整无误后试送电，并将卡片框内的卡片填写好部位、编上号。
2.5.2暗装配电箱的固定：根据预留孔洞尺寸先将箱体找好标高及水平尺寸，并将箱体固定好，然后用水泥砂浆填实周边并抹平齐，等水泥砂浆凝固后再安装盘面和贴脸。
如箱底与外墙平齐时，应在外墙固定金属网6后再做墙面抹灰。
不得在箱底板上抹灰。
安装盘面要求平整，周边间隙均匀对称，贴脸（门）平正，不歪斜，螺丝垂直受力均匀。
2.5.3绝缘摇测：配电箱（盘）全部电器安装完毕后，用500 V 兆欧表对线路进行摇测。
摇测项目包括相线与相线之间，相线与中性线之间，相线与保护地线之间，中性线与保护线之间。
两进行摇测，同时做好记录，做为技术资料存档。
第三章质量标准3.1保证项目：低压配电器具的接地保护措施和其它安全要求必须符合施工验收规范规定。
检验方法：观察检查和检查安装记录。
3.1.1允许偏差：配电箱（盘）体高50mm 以下，允许偏差1.5mm。
配电箱（盘）体高50mm 以上，允许偏差3mm。
检验方法：吊线、尺量检查。
7第四章成品保护4.1配电箱（盘）安装后，应采取成品保护措施，避免碰坏、弄胀电具、仪表。
4.2安装箱（盘）面板时，应注意保持墙面整洁。
4.3土建二次喷浆时，注意不要污染配电箱（盘）8赠送一篇美文，舒缓一下心情：1) 有一种情，相濡以沫温馨处处在，有一种意，海枯石烂温暖处处开，有一颗心，沧海桑田温情永不变，有一句话，相知相守爱你一万年，老婆我爱你永不变!2) 你好象生气了，我心里也不好受，如果是我酿成了此错，希望你能原谅，如果不能原谅，我自己也无法原谅自己了。
3) 你负责貌美如花，我负责赚钱养家，你负责轻松悠闲，我负责工作挣钱，你负责开心幸福，我负责操持家务，你负责快乐天天，我负责爱你永远!4) 家有娇妻真温馨，知心相爱常厮守，贤慧温柔知我意，相守一世真幸福，一生至爱是我妻，甜蜜短信送我妻，永不改变爱你意。
5) 家中红旗永不倒，外面野花不会采。
春光明媚花朵艳，不及老婆温柔剑。
服侍双亲多辛劳，相夫教子令人敬。
烧的一手好饭菜，贤良淑德惹人羡。
6) 今天是“要爱妻”，但是这个日子对我来说无关紧要。
你在生气?亲爱的，因为与你在一起的每一天对于我来说都是“要爱妻日”，我爱你!愿用我一生让你开心幸福。
7) 就数老婆好，美女都不要;打骂不还手，见面就告饶;化妆你称道，购物掏腰包;逛街不斜视，乖乖跟好了。
8) 孔雀最美，你是我的孔雀，我为你开屏;百灵最俏，你是我的百灵，我为你鸣叫。
我的妻，爱你是我唯一的语言，疼你是我仅有的表现。
愿我们幸福百年。
9) 浪漫在起舞，甜蜜在微笑;温馨在荡漾，喜悦在心头;内心在狂喜，心情在澎湃;真情在涌动，真爱在表白：老婆，爱你没商量，爱你永不变!10) 爱老婆要做到两个不要：不要问老婆能够为额做些什么，而要问额可以为老婆做些什么;不要问老婆喜欢些什么，老婆喜欢些什么对额而言应该是常识!第1节对老婆煽情的话91) 有你相伴，天空是蓝的，空气是甜的;有你相随，日子是乐的，生活是美的;有你相守，家庭是暖的，心里幸福的;老婆我爱你，最美的祝福送给你，愿幸福绕你身旁，快乐把你笼罩!2) 朝夕相处过日子，偶尔吵吵嘴皮子。
同享美味一桌子，你是最好大厨子。
相亲相爱两口子，幸福相守一辈子。
待到长出白胡子，依然爱你小妮子。
亲爱的老婆，爱你一辈子!3) 此生有你，愿一世情长，两心不忘，三生相伴，纵天荒地老，爱永远，情永长，此生此世都为你痴痴守望，默默相伴。
甜言蜜语4) 冬日只为飘雪留，爱你的心永不回头;海角天涯终有尽，对你的情意无边际;海枯石烂没终止，陪伴一生直到白头。
5) 读书人喜欢诗情画意，生意人喜欢小三小蜜，混江湖的喜欢红颜知己，谈恋爱的喜欢柔情蜜意，像我们结过婚的就追求个恩爱甜蜜。
老婆我爱你。
让我们恩爱百年，幸福美满!6) 真情打造爱情，爱情创造痴情，痴情创建真爱，真爱开启真心，真心起航爱的行程，720妻爱你，愿爱的航船驶向幸福甜蜜的港湾!7) 快乐，是与你饭后的一起漫步;幸福，是同你和孩子们一起嬉戏;甜蜜，是与你心有灵犀相恋相依;720妻爱你，有你就有幸福与甜蜜。
老婆，一生爱你!8) 今年高温不退，每天热的难受;注意珍爱自己，工作不要太累;没事多吃水果，晚上静心去睡;遇事别急别火，万事老公顶着。
亲爱的，在720妻爱你这个特殊而神圣的日子里，我要对你说一句：“我爱你”。
9) 720妻爱你，家庭和睦又甜蜜，即使偶尔有脾气，带着真情吵吵嘴，相濡以沐共进退，患难与共同船渡，携手到老永相依。
祝你夫妻恩爱，生活甜蜜幸福!10) 三生有缘是夫妻，一颗真心交给你，愿你用着我的爱，幸福甜蜜;用着我的情，开心如意;对我撒个娇，对我发脾气，我也觉甜蜜。
720妻爱你，爱你一辈子!11) 720，妻爱你，爱你老实忠厚人勤快，爱你工作积极事业成，爱你尊敬父母有孝心，爱你爱护兄弟有责任……妻子爱你多又多，你也不能太随意，夫妻互爱是根本，你一定要爱她多一点哟!1012) 温柔之心送伤心之人，愉快之心送寂寞之人，浪漫之心送有情之人，永恒之心送相爱之人，720妻爱你，老婆，我愿把一颗祝福之心送给正在看信息的你!13) 720，妻爱你，爱你爱在心坎里。
不用豪言与壮语，只是默默守着你。
清晨早早起，备好早点唤你起;出门叮嘱一遍遍，安全身体要注意;下班做好家务事，一心一意等着你。
你可千万不能辜负她的情，她的意。
祝你们白头偕老!14) “七”月夏热情似火，“二”心相印情意浓，“灵”犀相通有独钟，“妻”子美丽又大方，“爱”情深深同风雨，“你”我一生甜蜜蜜，“快”乐开心幸福伴，“乐”无忧愁容颜笑。
祝720妻爱你快乐。
15) 哗哗流淌的日子里溅起的，都是你的关爱;沙沙飞走的时光里闪现的，都是你的疼爱;用真爱的录像机拍摄下来，放进爱情的记忆里，720妻爱你，与你共度甜蜜浪漫生活，一直到地老天荒。
16) 妻，像陀螺，天天不停忙;妻，像开心果，带给家欢乐;妻，像蜜蜂，酿造爱甜蜜。
720妻爱你，亲爱的妻，我爱你，时时刻刻恋着你，幸幸福福到白头!17) 你的香气让我沉醉，你的姿态让我着迷，好想把你一口吞了。
哈哈，老婆做的点心就是好，好闻好看又好吃!720妻爱你，祝最最亲爱的老婆天天快乐，时时开怀，刻刻欢喜!18) 最幸福的事生活有你相伴，最快乐的事宠着你一辈子，最美好的事你我相濡以沫，最浪漫的事陪你一起变老，720，妻爱你，我爱你我的妻，愿你开心每一分，幸福每一秒。
