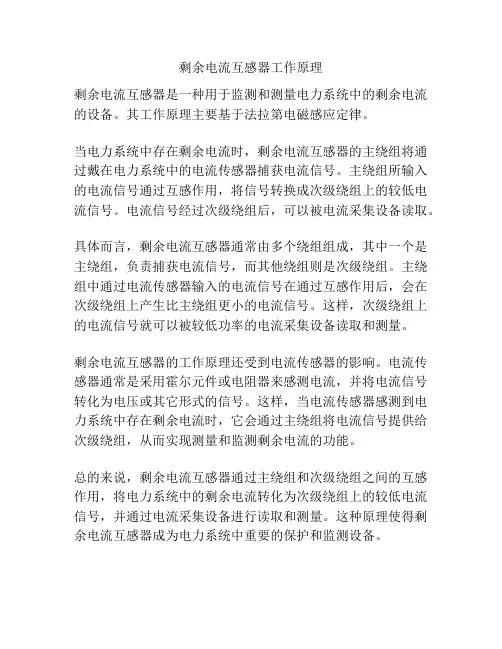

剩余电流互感器原理
剩余电流互感器是一种用来检测电力系统中的剩余电流的装置。

其工作原理是基于剩余电流互感器中的铁芯和绕组之间的电磁感应。

该互感器的铁芯由导磁材料制成，通常是矩形或环形的形状。

绕组由漆包线绕制而成，并连接在电流互感器的输入和输出端口。

当通过互感器的主导线中有电流流过时，主导线中的电流产生的磁场会通过铁芯传递到绕组中。

在绕组中产生的磁场会引起互感器的输出端口产生感应电流。

剩余电流互感器的工作原理是利用互感器的铁芯和绕组之间的磁场感应。

当电力系统中存在剩余电流时，主导线中的电流会通过互感器产生一个磁场。

这个磁场会通过铁芯传递到绕组中，从而在互感器的输出端口产生一个感应电流。

通过测量输出端口的感应电流，可以确定电力系统中的剩余电流的大小。

这样可以及时发现并排除电力系统中的漏电问题，以保证电力系统的安全运行。

需要注意的是，在使用剩余电流互感器时，还需要配备相应的电流测量仪表来显示和记录感应电流的数值。

此外，为了确保测量的准确性，还需要根据实际情况调整互感器的参数和配置。

剩余电流互感器标准导言：剩余电流互感器是一种用于监测和保护电力系统的关键设备。

它能够及时检测到电力系统中的剩余电流，从而减少人身伤害和设备损坏的可能性。

为了确保剩余电流互感器的工作性能和安全性，各国制定了相应的标准。

本文将详细介绍剩余电流互感器标准的要求和应用。

一、剩余电流互感器标准的定义和分类1.1 定义剩余电流互感器是一种电气传感器，能够将剩余电流转换为可测量的信号。

它通常由磁性材料和线圈等组成。

1.2 分类根据测量的对象不同，剩余电流互感器可分为两类：一是用于低压系统的剩余电流互感器，二是用于高压系统的剩余电流互感器。

根据测量方式的不同，剩余电流互感器还可分为非接触式和接触式两种。

二、剩余电流互感器标准的要求2.1 额定电流和精度剩余电流互感器的额定电流应根据实际工作条件进行设定，同时需要在工作范围内保持较高的精度。

一般来说，剩余电流互感器的精度要求应在5%以内。

2.2 频率响应和相位误差剩余电流互感器在工作时需要具备较好的频率响应特性，并且要求相位误差较小。

一般来说，剩余电流互感器的频率响应范围应在20Hz-1kHz之间。

2.3 阻燃性能和绝缘强度剩余电流互感器在工作时可能会受到电弧的影响，因此需要具备良好的阻燃性能和绝缘强度。

一般来说，剩余电流互感器在标准测试条件下应具备一定的阻燃性能，并且绝缘强度应达到一定的标准。

2.4 温度稳定性和湿度适应性剩余电流互感器在不同的工作环境下需要具备稳定的工作性能。

因此，在标准测试条件下，剩余电流互感器的温度稳定性和湿度适应性需要符合相应的要求。

三、剩余电流互感器标准的应用剩余电流互感器广泛应用于电力系统中的监测和保护装置中。

它可以检测到电力系统中的任何剩余电流，并及时触发保护装置的动作，以保护人员和设备的安全。

除了在电力系统中的应用外，剩余电流互感器还可以在工业领域中用于监测电气设备的漏电情况，以及在建筑领域中用于监测电路的漏电情况。

它的应用范围非常广泛，对保障人身安全和防止财产损失起着重要作用。

剩余电流互感器的正确使用方法剩余电流互感器是电力系统中重要的保护装置，能够有效监测电路中的剩余电流，确保电力系统的安全运行。

本文将详细介绍剩余电流互感器的正确使用方法，帮助您充分发挥其保护作用。

一、剩余电流互感器概述剩余电流互感器，又称漏电保护器，是一种用于检测电力系统剩余电流的保护装置。

当系统中的剩余电流超过设定值时，剩余电流互感器会立即动作，切断故障电路，防止电气火灾和人身触电事故的发生。

二、剩余电流互感器的选用1.额定电压：选择剩余电流互感器时，应确保其额定电压与被保护电路的电压等级相符。

2.额定电流：根据被保护电路的负荷电流，选择合适的剩余电流互感器额定电流。

3.动作电流：根据实际需求，选择合适的动作电流。

动作电流越小，保护灵敏度越高，但容易产生误动作。

4.安装方式：根据安装位置和空间，选择合适的剩余电流互感器安装方式，如挂式、嵌入式等。

三、剩余电流互感器的正确使用方法1.安装：（1）在安装前，应检查剩余电流互感器的铭牌参数，确认无误后进行安装。

（2）按照产品说明书的要求，将剩余电流互感器安装在合适的位置，确保其与被保护电路的接线正确。

（3）接线时应注意，剩余电流互感器的接线端子应牢固、可靠，避免因接线不良导致保护失效。

2.调试：（1）在调试前，确保剩余电流互感器的电源和负载都已断开。

（2）使用专用测试仪器，检查剩余电流互感器的动作电流和动作时间是否符合要求。

（3）对剩余电流互感器进行模拟试验，验证其保护功能是否正常。

3.运行与维护：（1）定期检查剩余电流互感器的运行状态，确保其外观无损伤、接线无松动。

（2）定期对剩余电流互感器进行清洁，防止灰尘、污垢等影响其正常运行。

（3）定期进行模拟试验，验证剩余电流互感器的保护功能是否正常。

（4）发现剩余电流互感器动作异常时，应及时查明原因，排除故障。

四、注意事项1.遵循产品说明书进行操作，切勿随意更改剩余电流互感器的参数。

2.禁止在剩余电流互感器运行状态下进行接线、调试等操作。

剩余电流互感器原理剩余电流互感器是一种用于测量电网中剩余电流的设备。

在电力系统中，剩余电流指的是电流通过绝缘故障或接地故障产生的电流。

剩余电流互感器能够将这种电流转化为与之成正比的信号，以供测量和保护设备使用。

剩余电流互感器的原理基于电磁感应现象。

当电流通过导线时，会产生一个磁场。

根据法拉第电磁感应定律，当导线周围的磁场发生变化时，会在导线中产生感应电动势。

剩余电流互感器利用这一原理，在电力系统中安装主线圈和副线圈，主线圈中通过主电流，而副线圈中则通过剩余电流。

当主电流为零时，副线圈中的剩余电流会引起副线圈中的感应电动势。

感应电动势的大小与剩余电流成正比。

因此，通过测量副线圈中的感应电动势，可以得到剩余电流的大小。

剩余电流互感器的主要特点是精度高、响应快、结构简单。

其测量范围广泛，可以覆盖从几十安培到几千安培的电流。

同时，剩余电流互感器的响应速度非常快，可以在毫秒级别内检测到剩余电流的变化。

这使得剩余电流互感器在保护设备中具有重要的作用。

剩余电流互感器的应用主要集中在电力系统的绝缘监测和故障保护方面。

在绝缘监测方面，剩余电流互感器可以检测到绝缘故障引起的剩余电流，从而及时采取措施进行绝缘修复，避免事故的发生。

在故障保护方面，剩余电流互感器可以检测到接地故障引起的剩余电流，从而及时切断故障电路，保护电力设备和人身安全。

需要注意的是，剩余电流互感器在使用时需要满足一定的安装要求。

首先，剩余电流互感器应该正确连接在电力系统的相应位置，以确保能够准确测量剩余电流。

其次，剩余电流互感器的额定电流应该与电力系统中的电流匹配，以确保测量的准确性。

此外，剩余电流互感器还需要定期检修和校验，以确保其正常工作。

剩余电流互感器利用电磁感应原理，测量电力系统中的剩余电流。

它具有精度高、响应快、结构简单等特点，广泛应用于电力系统的绝缘监测和故障保护中。

在使用剩余电流互感器时，需要注意安装要求和定期维护，以确保其正常工作。

鑫动安电气火灾监控系统使用方法及注意事项电气火灾监控系统主要由电气火灾监控系统主机、电气火灾探测器和剩余电流互感器组成；主要用于监控电路系统中的剩余电流，从而确定是否有危险发生，并及时预警。

什么是剩余电流，如果在低压配电线路中各相（含中性线N）电流矢量和不为零，那就说明线路中存在剩余电流。

剩余电流探测器的作用就是及时检测到剩余电流，杜绝因为漏电引发的危险。

剩余电流互感器是一个信号检测元件，用来检测一次线路中的剩余电流，一般采用空心式的环形互感器。

安装时，把三相四线一次回路全部穿过零序电流互感器来检测一次回路中电流的矢量和。

当三相电路中发生电击事故、设备漏电、接地故障或三相对地泄漏电流不平衡时，通过剩余电流互感器的电流矢量和不为零，剩余电流探测器就采集到该剩余电流信号。

一.电气火灾监控系统在不同的电路系统中的使用方法：1.电气火灾监控系统在TT系统中的使用方法：●剩余电流互感器最好设置在空气开关进线上端，避免将来使用时在下端接线不规范造成误报警。

●A、B、C、N四条线缆必须同时同向穿过剩余电流互互感器，PE线不得穿过互感器。

●配电箱出线的N线严禁与任何PE线搭接或重复接地，不得在剩余电流互感器前搭接N线●出剩余电流互感器后的线路必须是独立的，不得与保护区域以外的其他线路（配电箱）“共零”或有任何电气连接。

2.电气火灾监控系统在TN-S系统中的使用方法：●保护线PE不得通过剩余电流互感器●N线与PE线不能混用，不得重复接地常见错误接线：●N线与PE线在M点碰接，造成零线重复接地，零线电流分流，没有全部经互感器返回，造成误报警。

●零线绝缘劣化、接头包裹不严、裸线碰地、碰外壳等造成电流分流，属零线漏电报警（图中虚线示意）●施工中N线与PE线混用（或搭错母排），错误将PE线当零线接入，人为造成漏电（图中R负载情形）3.电气火灾监控系统在TN-C系统中的使用方法：●应将TN-C系统改造成TN-C-S系统后在接线●应在剩余电流互感器前分出PE线（图中虚线），即剩余电流互感器应该接在N线与PE线分开部分4.电气火灾监控系统在IT系统中的使用方法：由于IT系统自行成一个封闭系统，在特殊情况下使用，且安全性能高；一般在IT 系统中，不采用剩余电流探测器作为人身电击和电气火灾的保护措施。

剩余电流互感器原理剩余电流互感器是一种用于电力系统中的保护装置，它的原理是基于剩余电流的检测和测量。

在电力系统中，如果有任何一相出现了接地故障，就会产生剩余电流。

而剩余电流互感器的作用就是通过检测这种剩余电流，及时发现并隔离故障，保护电力系统的安全稳定运行。

剩余电流互感器的原理可以简单地分为两个部分，剩余电流的检测和信号的输出。

首先，剩余电流互感器通过电流互感器将系统中的电流信号转化为对应的电压信号，然后经过滤波和放大处理，得到剩余电流的准确测量值。

其次，剩余电流互感器将测量得到的剩余电流信号转化为标准的输出信号，以供保护装置进行进一步的处理和判断。

在剩余电流互感器中，电流互感器起着至关重要的作用。

它通过感应电流的变化，将电流信号转化为对应的电压信号，从而实现对剩余电流的检测和测量。

而滤波和放大处理则是为了保证剩余电流信号的准确性和稳定性，避免外部干扰对信号的影响。

最后，输出信号的转化则是为了将测量得到的剩余电流信号转化为保护装置能够识别和处理的标准信号，以实现对电力系统的有效保护。

总的来说，剩余电流互感器的原理是基于对电力系统中剩余电流的检测和测量，以及对剩余电流信号的处理和转化。

它通过电流互感器、滤波和放大处理、以及输出信号的转化，实现了对电力系统中接地故障的及时发现和隔离，保护了电力系统的安全稳定运行。

除了原理外，剩余电流互感器的应用也非常广泛。

它不仅可以应用于配电系统中，还可以应用于变电站、发电厂等各种电力系统中。

在实际应用中，剩余电流互感器可以与保护装置、监控系统等配合使用，实现对电力系统的全面保护和监测。

因此，剩余电流互感器在电力系统中起着至关重要的作用，是保障电力系统安全稳定运行的重要装置之一。

综上所述，剩余电流互感器是一种基于剩余电流检测和测量原理的保护装置，通过电流互感器、滤波和放大处理、以及输出信号的转化，实现了对电力系统中接地故障的及时发现和隔离。

它的应用范围广泛，对电力系统的安全稳定运行起着至关重要的作用。

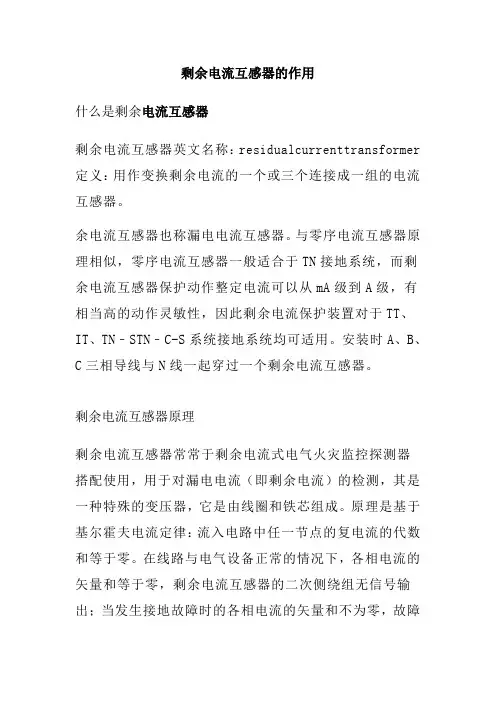

剩余电流互感器的作用
什么是剩余电流互感器
剩余电流互感器英文名称：residualcurrenttransformer 定义：用作变换剩余电流的一个或三个连接成一组的电流互感器。

余电流互感器也称漏电电流互感器。

与零序电流互感器原理相似，零序电流互感器一般适合于TN接地系统，而剩余电流互感器保护动作整定电流可以从mA级到A级，有相当高的动作灵敏性，因此剩余电流保护装置对于TT、IT、TN﹣STN﹣C-S系统接地系统均可适用。

安装时A、B、C三相导线与N线一起穿过一个剩余电流互感器。

剩余电流互感器原理
剩余电流互感器常常于剩余电流式电气火灾监控探测器
搭配使用，用于对漏电电流（即剩余电流）的检测，其是一种特殊的变压器，它是由线圈和铁芯组成。

原理是基于基尔霍夫电流定律：流入电路中任一节点的复电流的代数和等于零。

在线路与电气设备正常的情况下，各相电流的矢量和等于零，剩余电流互感器的二次侧绕组无信号输出；当发生接地故障时的各相电流的矢量和不为零，故障
电流使剩余电流电流互感器的环形铁芯中产生磁通，二次侧绕组就会发出信号，当电气火灾监控探测器接收到信号后就会发出报警。

剩余电流互感器的作用
剩余电流互感器保护动作整定电流可以从mA级到A级，灵敏度非常高，因此能够检测到电气线路中漏电电流细微的变化。

用于提取被监测线路的剩余电流信号，可以连续探测对地系统的漏电流，可以把数值较大的一次电流通过一定的变比转换为数值较小的二次电流，用来进行保护、测量，并可以同时实现对三相系统的电量监视等用途。

当电气线路中出现漏电电流时，就会带动脱扣装置，切换供电网络，达到接地故障保护的目的。
