伏安特性测试仪使用方法

互感器伏安变比极性综合测试仪互感器伏安变比极性综合测试仪CT测量操作方法介绍3.1 CT伏安特性和误差曲线计算3.1.1 CT伏安特性试验参数设置在互感器综合测试仪主界面中选中电流互感器，点击旋转鼠标进入CT测试主界面,如图3.1所示。

图3.1 CT测试主界面互感器伏安变比极性综合测试仪图3.2 CT伏安特性试验参数设置界面进入CT测试主界面后，转动旋转鼠标将光标移动至伏安特性选项并按下进入CT伏安特性试验参数设置界面，如图3.2所示。

通过旋转鼠标可改变当前所选择选项的数值，将光标移动至返回，按下鼠标则可返回至CT测试主界面，CT 伏安特性试验参数设置界面各参数含义如下：测量方式选择：有“单机”和“升压器”两种试验方式，用户根据实际需要来选择测量方式。

最大输出电压：最大输出电压是指电流互感器二次侧所能承受的最大电压。

“单机”测试时，内置升压器电压范围为（0～1000）V，在AC220V电源输入情况下最高输出电压为600V，在AC380V电源输入情况下最高输出电压1000V。

选用“升压器”测试时，外接升压器电压范围为（0～2500）V。

最大输出电流：设置CT伏安特性试验时的最大输出电流值，此值一般设置为CT的额定二次电流，例如：600A/5A则二次最大电流一般设为5A，600A/1A 则二次电流一般设为1A，仪器内置互感器二次侧所测量的最大电流范围为0～20A。

注：设置最大输出电压和最大输出电流可对电流互感器进行保护，在试验过程中，一旦电压或者电流超出设定值，仪器将自动停止升压并返回零位，试互感器伏安变比极性综合测试仪验自动结束。

3.1.2 CT伏安特性单机试验CT伏安特性试验可以选择单机试验或外接升压器试验，单机试验是指只需要利用仪器内置调压器进行试验。

1.CT伏安特性单机试验接线方式CT伏安特性单机试验接线如图3.3所示。

CT伏安特性单机试验有AC220V 或AC380V两种供电方式。

当交流功率电源输入端子接AC220V电压时，交流电压输出0～600V，当输入端子接AC380V电压时，交流电压输出0～1000V。

警告●为了人身及设备安全，使用前请详细阅读说明书，并严格按照要求规范操作。

●在将测试仪置入运行前，检查测试仪是否有可见的损坏。

●不要在多雨或潮湿气候下操作测试仪。

●不要在易爆气体或蒸汽存在的环境下操作测试仪。

●在将测试仪投入操作前，确保通风口，电源开关和电源插座没有被阻塞。

●测试仪的内部可能产生高电压！因此，只有具备资质的人才允许打开测试仪。

●为了防止寄生电流或电压，总是将测试仪的等电位地接到保护地。

●不要将其它物体插入通风口或是输入/ 输出口。

●本测试仪为互感器离线测试装置，在对互感器进行各项试验时，请务必将互感器各端子上的连接线甩开。

●在仪器工作时，切勿连接或断开测试对象。

因为外部电感线圈存贮的能量可能产生致命的高电压，导致人身伤害和设备永久损坏。

●CT变比极性试验时，应将不检测的二次绕组短接。

●在做CT变比试验时，如果一次电流比较大导致接线柱过热，应等接线柱温度降低后再拧开一次连线。

●断开测试电缆时，先从仪器侧开始。

注：本公司保留对此说明书修改的权利，产品与说明书不符之处，以实际产品为准。

目录一、技术参数及特点 (4)1.设计用途 (4)2.产品特点 (4)3.面板说明 (5)4.技术参数 (6)二、操作及使用说明 (7)1.旋转鼠标使用方法 (7)2.开机 (7)3.主菜单 (7)4.励磁特性 (8)5.变比极性 (12)6.一次通流、交流耐压 (14)7.数据查询 (18)8.系统设置 (19)三、售后服务 (21)一、技术参数及特点1.设计用途本产品参考GB 1207-2006、GB 1208-2006等标准设计，用于对保护类CT进行自动测试，适用于实验室及现场检测。

可自动完成CT 励磁特性、CT变比、CT极性、CT比差、CT角差、CT一次通流、CT/PT交流耐压的测试。

2.产品特点●采用大屏幕液晶显示器，图形化显示界面。

●检测功能齐全，无需外接其它辅助设备，单机即可完成所有检测项目。

用户操作手册尊敬的顾客感谢您使用本公司YTC8750B互感器伏安特性测试仪。

在您初次使用该仪器前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。

我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许的差别。

如果有改动的话，我们会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后服务部联络，我们定会满足您的要求。

由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。

三年（包括三年）内如产品出现缺陷，实行免费维修。

三年以上如产品出现缺陷，实行有偿终身维修。

如有合同约定的除外。

◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。

为了避免可能发生的危险，本产品只可在规定的范围内使用。

只有合格的技术人员才可执行维修。

—防止火灾或人身伤害使用适当的电源线。

只可使用本产品专用、并且符合本产品规格的电源线。

正确地连接和断开。

当测试导线与带电端子连接时，请勿随意连接或断开测试导线。

产品接地。

本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。

为了防止电击，接地导体必须与地面相连。

在与本产品输入或输出终端连接前，应确保本产品已正确接地。

注意所有终端的额定值。

为了防止火灾或电击危险，请注意本产品的所有额定值和标记。

在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。

·请勿在无仪器盖板时操作。

如盖板或面板已卸下，请勿操作本产品。

使用适当的保险丝。

只可使用符合本产品规定类型和额定值的保险丝。

避免接触裸露电路和带电金属。

产品有电时，请勿触摸裸露的接点和部位。

在有可疑的故障时，请勿操作。

如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。

请勿在潮湿环境下操作。

伏安特性测试仪的操作是怎样的伏安特性测试仪是一种常用的电气测试设备，主要用于测试电路的电压和电流等特性参数。

本文将介绍伏安特性测试仪的操作步骤以及注意事项。

前提准备在使用伏安特性测试仪之前，我们需要进行以下准备工作：1.确认测试仪器的型号和规格，例如测量范围、分辨率等参数。

2.检查测试仪器的外观和连接线，确保无损坏和接触良好。

3.备齐测试所需的电缆和插头等辅助器材。

操作步骤第一步：接线将测试仪的电源线插入电源插座，并确认测试仪的电源指示灯亮起。

然后按照测试电路的接线图连接好测试仪的正负电极和被测电路。

测试电路的接线图可以根据不同的测试项目设置，一般包括电源、负载和测试仪的连接线等。

第二步：设置测试仪在伏安特性测试仪的面板上，设置测试目标和相关参数，例如测试范围、测试方式和采样率等。

如果需要进行瞬态测试，还需要设置测试仪的响应时间和触发方式等参数。

测试仪的具体设置方法可以参考其使用说明书，一般需要对测试仪的按键和旋钮等进行选择和调整。

第三步：开始测试确认测试仪和测试电路已经连接，测试仪已经设置完成后，可以开始进行测试了。

一般需要将负载的电流或电压按照一定的步进方式进行变化，记录测试数据并保存到测试仪或计算机等存储设备中。

测试数据可以根据需要进行统计和分析，例如计算电流和电压的大小关系等。

注意事项在操作伏安特性测试仪时，需要注意以下几点：1.仪器的测试精度会受到外界因素的影响，例如环境温度、空气湿度和磁场等。

在测试时应该尽量选择安静的环境，并对测试仪和测试电路做好屏蔽和防静电处理等措施。

2.在连接测试电路时，应该按照连接图和电路原理正确连接电源和负载，避免短路和过载等情况导致测试仪的损坏。

3.在设置测试仪参数时，应该遵循测试目标和设备性能规格，选择合适的测试方式和采样率等参数。

如果不清楚测试仪的具体参数设置方法，应该查看测试仪使用说明书或相关教程。

4.在测试过程中，应该随时注意测试仪的显示和指示灯等状态，避免出现异常情况，例如测试仪报警、温度升高或电源故障等。

武汉华能阳光电气PT伏安特性讲解第一章：技术参数仪器侧板上装有仪器供电电源插口（带2A保险）和散热风机，仪器电源插口可接受220V和380V电源输入，仪器会根据输入的电源进行自适应调整。

表1.1 仪器技术参数1.3面板结构介绍1、CT一次侧接线柱2、CT/PT二次侧接线柱3、PT一次侧接线柱4、外接升流器输入端武汉华能阳光电气5、外接调压器输入端6、接地端子7、320*240 LCD 显示屏8、微型打印机9、对比度调节 10、RS232计算机通讯口11、旋转鼠标 12、复位按钮13、外接测量口 14、主回路空气开关15、仪器电源开关第二章：功能键说明及主菜单2.1 旋转鼠标及液晶显示说明PT伏安特性测试仪采用320×240高分辨率灰色背光液晶显示屏，即使在强烈日光下也能清晰显示。

试验过程，试验环境设置及试验结果均显示在LCD屏上，全汉字操作界面，仪器操作控制采用先进的旋转鼠标作为输入方式，使用方便简单，左右转动旋转鼠标可控制光标在界面内活动，按下鼠标则表示选种当前选项或输入0-9数字。

2.2 开机界面和主菜单介绍首先将AC220V或AC380V电源连接至仪器面板，打开面板上主电源开关，仪器进入开机欢迎画面，开机完成后仪器显示如图2.1所示画面，进入待机画面后光标指示的当前试验项目为CT测试，当前选择项目的背景会反色。

按下旋转鼠标即可进入CT测试界面，旋转鼠标则可选中PT测试项目、时间设置或PC通信武汉华能阳光电气PC通讯设备与计算机联机成功以后，试验人员可以在计算机上查看设备Flash中存储的历史数据，也可以使用计算机控制设备进行CT极性试验，CT变比极性试验，CT伏安特性试验，PT极性试验，PT变比极性试验和PT伏安特性试验，并可将试验结果保存，打印成A4文档，将数据导出成Excel格式。

试验过程中仪器所采集的所有实时数据都会被显示在应用程序的软件录波器中，应用程序还可以根据试验结果计算CT伏安特性试验所对于的CT误差曲线，在联机结束后可以按住复位按钮使设备重新启动并退出联机界面。

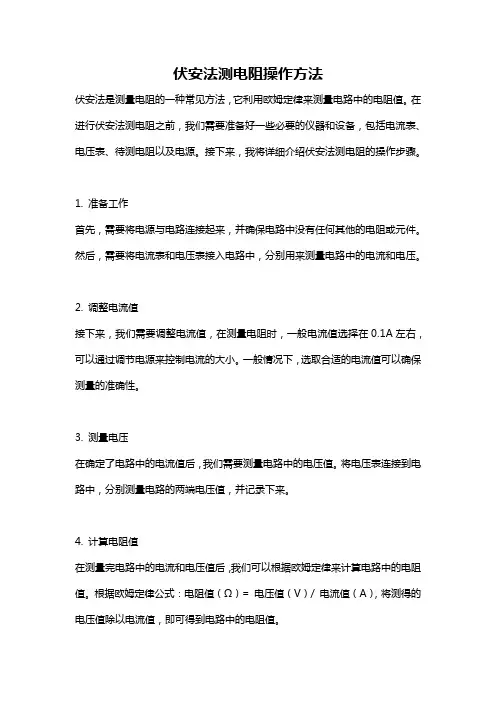

伏安法测电阻操作方法伏安法是测量电阻的一种常见方法，它利用欧姆定律来测量电路中的电阻值。

在进行伏安法测电阻之前，我们需要准备好一些必要的仪器和设备，包括电流表、电压表、待测电阻以及电源。

接下来，我将详细介绍伏安法测电阻的操作步骤。

1. 准备工作首先，需要将电源与电路连接起来，并确保电路中没有任何其他的电阻或元件。

然后，需要将电流表和电压表接入电路中，分别用来测量电路中的电流和电压。

2. 调整电流值接下来，我们需要调整电流值，在测量电阻时，一般电流值选择在0.1A左右，可以通过调节电源来控制电流的大小。

一般情况下，选取合适的电流值可以确保测量的准确性。

3. 测量电压在确定了电路中的电流值后，我们需要测量电路中的电压值。

将电压表连接到电路中，分别测量电路的两端电压值，并记录下来。

4. 计算电阻值在测量完电路中的电流和电压值后，我们可以根据欧姆定律来计算电路中的电阻值。

根据欧姆定律公式：电阻值（Ω）= 电压值（V）/ 电流值（A），将测得的电压值除以电流值，即可得到电路中的电阻值。

5. 多次测量为了确保测量结果的准确性，通常建议进行多次测量，并取多次测量的平均值作为最终的测量结果。

在进行多次测量时，需要重复以上的步骤，确保每次测量都是准确的。

通过以上的步骤，我们就可以利用伏安法来测量电路中的电阻值。

在进行测量时，需要注意一些细节，比如确保电路连接正确、测量仪器的准确度等，以确保测量结果的准确性。

同时，也可以根据实际情况选择合适的测量范围和电流值，以满足不同的测量需求。

伏安法是一种简单而有效的测量方法，可以广泛应用于电子、电气等领域的电阻测量中。

6592A 便携式高精度光伏电池伏安特性测试仪用户手册中电科仪器仪表有限公司前言非常感谢您选择并使用中电科仪器仪表有限公司生产的6592A 便携式高精度光伏电池伏安特性测试仪！本所产品集高、精、尖于一体，在同类产品中质量性价比最高。

生产过程中始终惯彻ISO9000的标准，做到以顾客为中心,视质量为生命的质量方针。

为方便您使用，请仔细阅读本手册。

我们将以最大限度满足您的需求为己任，为您提供性价比最高的控制设备，同时带给您一流的售后服务。

我们的一贯宗旨是“质量优良，服务周到”，提供满意的产品和服务是我们对您的承诺，我们衷心希望能为您的工作带来方便和快捷，竭诚欢迎您的垂询，垂询电话：蚌埠青岛服务电话************服务电话*************技术支持************技术支持*************质量监督************质量监督*************传真************传真*************网址 网址 电子信箱***************电子信箱***************地址安徽省蚌埠市华光大道726号地址山东省青岛市黄岛区香江路98号邮编233006 邮编 266555本手册介绍了6592A便携式高精度光伏电池伏安特性测试仪的用途、性能特性、基本原理、使用方法、维修保养和注意事项，帮助您尽快熟悉和掌握仪器的操作方法和要点。

为更好的使用本产品，为您创造更高的经济效益，请您仔细阅读本手册。

由于时间紧迫和笔者水平有限，本手册中存在错误和疏漏之处在所难免，恳请各位用户批评指正！我们工作的失误给您造成的不便，深表歉意。

声明：本手册是6592A便携式高精度光伏电池伏安特性测试仪用户手册第一版，版本号是A.1。

本手册中的内容如有变更，恕不另行通知。

本手册内容及所用术语解释权属于中电科仪器仪表有限公司。

本手册版权属于中电科仪器仪表有限公司，任何单位或个人非经本所授权，不得对本手册内容进行修改或篡改，并且不得以赢利为目的对本手册进行复制、传播，违者中电科仪器仪表有限公司保留对侵权者追究法律责任的权利。

伏安特性测试仪使用方法汇卓电力是一家专业研发生产伏安特性测试仪的厂家，本公司生产的伏安特性测试仪在行业内都广受好评，以打造最具权威的“伏安特性测试仪“高压设备供应商而努力。

伏安特性测试仪是一款专门为测试互感器：伏安特性、变比、极性、误差曲线、耐压测试和二次侧回路检查等设计的多功能现场试验仪器。

在不使用外接标准互感器的情况下；实验时仅需设定测试电压/电流值，设备便能够自动升压/升流，并将互感器的伏安特性曲线或变比、极性等实验结果快速显示出来，支持数据保存和现场打印，不但省去手动调压、人工记录、描曲线等繁琐劳动，还能通过RS232接口与笔记本电脑联机使用或上传数据。

操作简单方便，提高工作效率，是一种性价比较高的高科技产品。

伏安特性测试仪支持CT（电流互感器）和PT（电压互感器）检测，且自带1000V 交流电源和650A大电流源。

该互感器测试仪无需外接其它辅助设备，单机即可完成所有检测项目。

采用智能旋转控制器，操作简单，全自动给出检测结果。

大屏幕液晶，图形化显示界面。

按规程自动给出(伏安特性)拐点电压和电流。

自动计算5%和10%误差曲线。

伏安特性测试仪可保存100组测试数据，掉电后不丢失。

自带微型快速打印机、可直接现场打印测试结果。

具有电压和电流保持功能，方便计量检测。

技术特点1.仅需设定测试电压、电流和步长，装置将自动升压并能自动将伏安特性测试曲线描绘出来，省去手动调压、人工记录、描曲线等烦琐劳动。

快捷、简单、方便；2.国内首创接线接线方式，自适应电压接入。

只需4个接线柱便可完成CT/PT的所有试验；3.功能全面，可测试CT/PT伏安特性、变比和极性、CT5% 和10%的误差曲线、CT 二次侧回路、交流耐压测试；4.若单机的输出电压不能满足要求，也可以采用外接升压器进行测试；5.伏安特性试验单机输出电压0-1000V、电流0-650A；采用外接升压器输出电压0-2500V、可做500KV等级1A的互感器伏安特性试验；6.大屏幕液晶显示，测试时直接显示伏安曲线图，直观方便。

SH55型CT伏安特性、变比、极性综合测试仪使用说明书上海苏特电气有限公司实验之前安全注意事项1. 为了保护设备及人身安全，做实验前请详细阅读使用说明书，严格按说明书要求规范操作。

2. 勿将本仪器置于不平稳的平台或桌面上以防仪器跌落受损。

3. 仪器右侧避面的风扇为通风散热而设，为保证仪器工作的可靠性，请勿堵塞。

4. 装置面板的电源为～220V或～380V电源，请勿将其接入交流电压输出端。

5. 不要让任何异物掉入机箱内，以免发生短路。

6. 作为安全措施，试验之前请将面板的地线可靠接地。

7. 做伏安特性实验时，不要将交流功率电源～220V或～380V的输入插到交流电压输出或极性实验区，否则会损坏装置。

8. 做伏安特性实验时，请认真检查CT其它二次绕组的回路及接地线是否断开。

9. 做变比试验时，请将CT二次绕组的接地线断开，否则会损坏装置。

10. 如主机不能与电脑进行通讯时，请检查你的电脑串口是否为设置COM1口。

11. 主机最多可保存45组数据，掉电后只能保存1至2天，为了您的工作方便，请及时打印或上传至电脑保存。

本公司保留对此说明书修改的权利，届时恕不另行通知。

产品与说明书不符之处，以实际产品为准。

若在使用中还有技术问题，请致电********：，我们会及时予以答复！第一章概述我公司是专业从事电力测试设备开发、生产和销售的高科技产业公司。

公司经济基础雄厚，技术实力强大，勇于开拓创新。

多年来，依托科技院校为技术后盾，成功的开发出多种具有国内领先水平的电力系统二次测试设备，多次荣获技术进步奖。

产品遍及全国各地，在广大用户中建立了良好的声誉。

公司一惯遵循“技术领先，品质优良，服务至上”的宗旨，竭诚为全国电力系统提供别具特色的优质产品。

SH55 伏安特性变比极性测试仪主要技术特点全自动型测试仪仅需进行数字设定，设定最高测试电压、最大电流和步长，装置将自动从零逐步升压。

可全自动地将伏安特性曲线测试描绘出来，省去手动调压、人工记录、整理、描曲线等烦琐劳动。
