串联和并联练习题一、填空题1. ___________________ 将两个小灯泡到电路中，我们就说这两个小灯泡是串联；将两个小灯泡_________ 到电路中，我们就说这两个小灯泡是并联.2. _________________________ 人体心脏的跳动是由控制的.医生在人的胸部和四肢连上电极，就可以在仪器上看到心脏跳动的__________ 时间变化的曲线，这就是通常说的_________ 通过___________ 以了解心脏的工作是否正常.（电流、电流、心电图）3. ___________________________________________________________ 在下图所示的电路中，当开关S i、&都闭合时，亮着的灯是 ____________________ 当开关S i闭合，S2断开时亮着的灯是 ________4. 你留心观察过街道上的路灯吗？当其中的任意一盏灯发生故障时，其他的灯还能正常发亮.由此可以断定这些路灯是____________ 的.5. ___________________________________ 如上图所示的电路中，灯L i、L2是__________________________________________ 联，开关S i控制灯_________ ，S2控制灯_________ .6. 当我们连接电路时，为了安全，控制电路的开关应该处于__________ 状态.7. 如下图所示，L i、L2,是两个相同的小灯泡，A、B、C、D是四个接线柱，若用导线将AB和CD分别连接起来，则灯L i、L2是_____________ 联的；若用导线只将BD连接起来，则灯L i、L2是 ___________ 联的；若用导线只将AC连接起来，则会发生_________ .二、选择题8. 在连接电路的过程中，下列几种做法中，没有必要的是（）A. 断开开关按电路图连接元件B. 开关必须靠近电源的正极C. 各个接线点一定要连接牢固D. 全部连接完后，再对照电路图检查，无误后再闭合开关9•由开关、电源和两个小灯泡组成的电路，当开关断开时，L i不发光，L2发光；当开关闭合时，L i和L2都发光.关于电灯与开关的连接情况，下列说法中正确的是（）A. L i 和L2 并联，再与开关串联B. L2和开关串联，再与L i并联C. L i和开关并联，再与L2串联D. L i和开关串联，再与L2并联10. 某同学安装电路时，想用一个开关同时控制两盏电灯的发光和熄灭，下列各种设计方法中正确的是（）A. 只能将两盏灯并联B. 只能将两盏灯串联C. 两盏灯可以是串联，也可以是并联D. 以上说法都不正确11. 下图中，是几位同学画出的三个小灯泡连接的电路图，你认为三个小灯泡属于串联接法的是（）12. 、给你如下器材：电池组一个、开关一个、电灯泡两只，要求这两只灯泡 并联，并用开关控制它们，你至少需要导线（ ）A . 3根B . 4根C . 5根D . 6根3、如图所示，当S 1, S 2断开时，能亮的灯是 ________ ，它们是 _______ 的。

串、并联电路的有关计算1．电阻R1与R2并联在电路中，通过R1与R2的电流之比为1∶2，则当R1与R2串联后接入电路中时，R1与R2两端电压之比U1∶U2为()A．1∶2 B．2∶1 C．1∶4 D．4∶1答案 B图2432．如图243所示，R1＝4 Ω，R2＝9 Ω，R3＝18 Ω.通电后经R1、R2和R3的电流之比I1∶I2∶I3＝________，R1、R2和R3两端的电压之比U1∶U2∶U3＝________.答案3∶2∶12∶3∶3电表的改装图2443．一量程为100 μA的电流表，内阻为100 Ω，表盘刻度匀称，现串联一个9 900 Ω的电阻将它改装成电压表，则该电压表的量程为______ V．用它来测量电压时，表盘指针位置如图244所示，此时电压表的读数大小为______ V.答案10.8解析4．把表头G改装成大量程电流表时，下列说法正确的是()A．改装原理为并联电阻能增大通过G的电流B．改装成电流表后，表头G本身允许通过的最大电流并不变更C．改装后，表头G自身的电阻减小了D．改装后运用时，表头G本身的参量都不变更，整个并联电路允许通过的电流增大了答案BD解析把表头G改装成大量程的电流表时，只是并联了一个分流电阻，使整体并联电路允许通过的最大电流增大，但表头的各特征量都不变，故B、D对，A、C错．(时间：60分钟)题组一 对串、并联电路的特点及有关计算 1．下列说法中正确的是( )A ．一个电阻和一根志向导线并联，总电阻为零B ．并联电路任一支路的电阻都大于电路的总电阻C ．并联电路任一支路电阻增大(其他支路不变)，则总电阻也增大D ．并联电路任一支路电阻增大(其他支路不变)，则总电阻肯定减小 答案 ABC解析 由并联电路的特点知：并联电路的总电阻比各支路中的随意一个分电阻的阻值都要小且任一支路电阻增大时(其他支路不变)，总电阻也增大，所以A 、B 、C 对，D 错．2．将一只阻值为几千欧的电阻R 1和一只阻值为千分之几欧的电阻R 2串联起来，则总电阻( ) A ．很接近R 1且略大于R 1 B ．很接近R 1且略小于R 1 C ．很接近R 2且略大于R 2 D ．很接近R 2且略小于R 2答案 A3．电阻R 1、R 2、R 3串联在电路中，已知R 1＝10 Ω，R 3＝5 Ω.R 1两端电压为6 V ，R 2两端电压为12 V ，则( )A ．电路中的电流为0.6 AB ．电阻R 2的阻值为20 ΩC ．三只电阻两端的总电压为21 VD ．电阻R 3两端的电压为4 V 答案 ABC解析 电路中电流I ＝U 1R 1＝610 A ＝0.6 A ，A 对；R 2阻值为R 2＝U 2I ＝120.6 Ω＝20 Ω，B 对；三只电阻两端的总电压U ＝I (R 1＋R 2＋R 3)＝21 V ，C 对；电阻R 3两端的电压U 3＝IR 3＝0.6×5 V ＝3 V ，D 错． 4．已知通过三个并联支路的电流之比I 1∶I 2∶I 3＝1∶2∶3，则三个并联支路的电阻之比R 1∶R 2∶R 3为( ) A ．6∶3∶2 B ．2∶3∶6 C ．1∶2∶3 D ．2∶3∶1答案 A解析 三个并联支路的电压相等，依据欧姆定律U ＝IR 得，电流I 与电阻R 成反比．电流之比I 1∶I 2∶I 3＝1∶2∶3，则电阻之比R 1∶R 2∶R 3＝6∶3∶2；故选A.图2455．如图245所示，图中1、2分别为电阻R 1、R 2的电流随电压变更的关系图线，则( ) A ．R 1和R 2串联后的总电阻的IU 图线应在Ⅰ区域B．R1和R2串联后的总电阻的IU图线应在Ⅲ区域C．R1和R2并联后的总电阻的IU图线应在Ⅰ区域D．R1和R2并联后的总电阻的IU图线应在Ⅱ区域答案BC题组二改装电表的原理6．电流表的内阻是R g＝200 Ω，满刻度电流值是I g＝500 μA，现欲把此电流表改装成量程为1 V 的电压表，正确的方法是()A．应串联一个0.1 Ω的电阻B．应并联一个0.1 Ω的电阻C．应串联一个1 800 Ω的电阻D．应并联一个1 800 Ω的电阻答案 C解析电流表改装成电压表，应串联电阻．电阻两端的电压U′＝U－U g＝1 V－200×500×10－6 V ＝0.9 V，串联的电阻阻值为R＝U′/I g＝1 800 Ω.图2467．如图246所示电路，将两个相同的电流计分别改装成电流表A1(0～3 A)和电流表A2(0～0.6 A)，把这两个电流表并联接入电路中测量电流．则下列说法中正确的是()A．A1的指针半偏时，A2的指针也半偏B．A1的指针还没有满偏，A2的指针已经满偏C．A1的读数为1 A时，A2的读数为0.6 AD．A1的读数为1 A时，干路中的电流为1.2 A答案AD解析电流表是由电流计并联一个电阻改装而成，两电流表并联，所以两表头也并联，流过两表头的电流相等，A1的指针半偏时，A2的指针也半偏．A正确，B错误；两电流表的内阻之比为1∶5，则电流之比为5∶1.A1的读数为1 A时，A2的读数为0.2 A，干路中的电流为1.2 A．C错误，D正确；故选AD.8．一个电流表由小量程的电流表G与电阻R并联而成．若在运用中发觉此电流表读数比精确值稍小些，下列实行的措施正确的是()A．在R上串联一个比R小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案 A解析 电流表读数比精确值稍小些，是由于并联的电阻R 阻值偏小，而使流经小量程的电流表的电流偏小造成的，所以应当给电阻R 串联一个阻值比R 小的多的电阻，从而使通过G 的电流变大．图2479．如图247所示为一双量程电压表的示意图．已知电流表G 的量程为0～100 μA ，内阻为600 Ω，则图中串联的分压电阻R 1＝________Ω，R 2＝________Ω. 答案 4.94×104 1.0×105 解析题组三 综合应用图24810．如图248所示，变阻器的总电阻为R ，连线电阻不计，当它的滑片P 从左端向右端移动时，A 、B 间的电阻变更状况是( ) A ．减小 B ．增大 C ．先减小后增大 D ．先增大后减小 答案 D解析 当滑片在最左端或者最右端时，AB 两点间的电阻均为0，在中间时，AB 间的电阻最大；当滑片在中间时，长度变为原来的二分之一，横截面积变为原来的一倍，则电阻变为原来的四分之一．即电阻由0增大到R 4 ，再减小到0，最大值为R4.故选D.11．在图249(a)所示电路中，V 1、V 2都是有0～3 V 和0～15 V 两个量程的电压表．当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R 1、R 2两端的电压分别为( )图249A ．9.6 V,2.4 VB ．12 V ,2.4 VC ．2.4 V,12 VD ．2.4 V,9.6 V答案 A解析 由b 图读出电压表V 1、V 2的读数分别为12 V ，2.4 V ，由a 图分析得知，电阻R 1两端的电压等于两电压表读数之差，即为12 V －2.4 V ＝9.6 V ；电阻R 2两端的电压等于电压表V 1的读数2.4 V ．故选A.图241012．一个T 形电路如图2410所示，电路中的电阻R 1＝10 Ω，R 2＝120 Ω，R 3＝40 Ω.另有一测试电源，电动势为100 V ，内阻忽视不计．则( ) A ．当c 、d 端短路时，a 、b 之间的等效电阻是40 Ω B ．当a 、b 端短路时，c 、d 之间的等效电阻是40 Ω C ．当a 、b 两端接通测试电源时，c 、d 两端的电压为80 V D ．当c 、d 两端接通测试电源时，a 、b 两端的电压为80 V 答案 AC解析 当c 、d 端短路时，等效电路如图甲所示，R 123＝R 1＋R 2R 3R 2＋R 3＝40 Ω，同理可知当a 、b 端短路时，R 213＝R 2＋R 1R 3R 1＋R 3＝128 Ω，选项A 正确，选项B 错误．当a 、b 两端接通测试电源时，等效电路如图乙所示，依据欧姆定律得I ＝E R 1＋R 3＝10010＋40 A ＝2 A ，所以U cd ＝IR 3＝80 V ．当c 、d 两端接通测试电源时，等效电路如图丙所示，依据欧姆定律得I ′＝E R 2＋R 3＝100120＋40A ＝58 A ，所以U ab ＝I ′R 3＝25 V ，选项C 正确，选项D 错误．图241113．如图2411所示，滑动变阻器R 1的最大值是200 Ω，R 2＝R 3＝300 Ω，A 、B 两端电压U AB ＝8 V. (1)当开关S 断开时，移动滑片P ，R 2两端可获得的电压变更范围是多少？ (2)当开关S 闭合时，移动滑片P ，R 2两端可获得的电压变更范围又是多少？ 答案 (1)4.8 V ～8 V (2)3.43 V ～8 V解析 (1)当开关S 断开时，滑动变阻器R 1为限流式接法，R 3及R 1的下部不接在电路中，当滑片P 在最上端时，R 2上获得的电压最大，此时R 1接入电路的电阻为零，因此R 2上的最大电压等于U AB ＝8 V ．当滑片P 在最下端时，R 1的全部与R 2串联，此时R 2上的电压最小，UR 2＝R 2R 1＋R 2UAB ＝4.8 V ，所以R 2上的电压变更范围为4.8 V ～8 V.(2)当开关S 闭合时，滑动变阻器R 1为分压式接法，当滑片P 在最下端时，R 2上的电压最小，此时R 2与R 3并联，再与R 1的全部串联，R 2与R 3的并联电阻R ′＝R 22＝150 Ω，电压为U ′＝R ′R 1＋R ′UAB ＝150200＋150×8 V ＝3.43 V ，当滑片P 在最上端时，R 2上的电压最大等于U AB ＝8 V ，所以R 2上的电压范围为3.43 V ～8 V.。

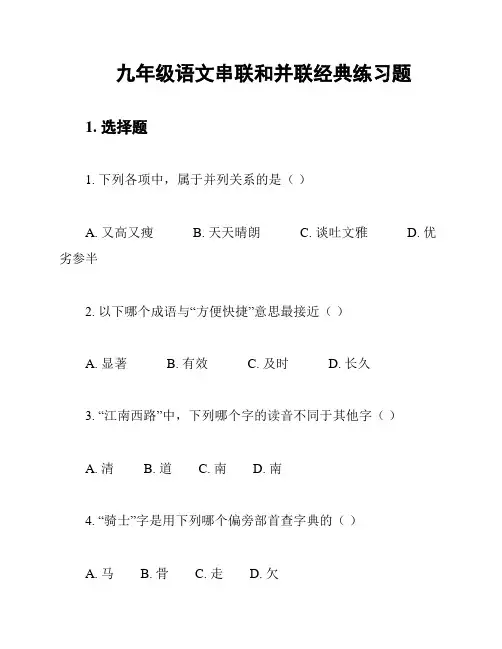

九年级语文串联和并联经典练习题1. 选择题1. 下列各项中，属于并列关系的是（）A. 又高又瘦B. 天天晴朗C. 谈吐文雅D. 优劣参半2. 以下哪个成语与“方便快捷”意思最接近（）A. 显著B. 有效C. 及时D. 长久3. “江南西路”中，下列哪个字的读音不同于其他字（）A. 清B. 道C. 南D. 南4. “骑士”字是用下列哪个偏旁部首查字典的（）A. 马B. 骨C. 走D. 欠5. 关于植物的描述，下列哪个是错误的（）A. 植物的演替是指不断有新的植物群落代替旧的植物群落B. 植物的生长受到光照、水分、温度等环境因素的影响C. 植物的生命活动是通过呼吸和代谢来进行的D. 植物的光合作用是指植物通过吸收阳光能量来合成有机物质2. 填空题1. 人生就像一盒巧克力，永远不知道（）。

人生就像一盒巧克力，永远不知道（）。

2. 收音机接收到的电波可分为长波、中波和（）三种类型。

长波、中波和（）三种类型。

3. 鲁迅的代表作之一是《狂人日记》，它是中国现代文学的一部（）作品。

一部（）作品。

4. Mozart在（）岁时创作了他的第一部交响曲。

在（）岁时创作了他的第一部交响曲。

5. 下列成语中，意思最接近“结草衔环”的是（）。

“结草衔环”的是（）。

3. 问答题1. 请解释什么是文言文？它与白话文有何区别？2. 请简要介绍一下《红楼梦》这部小说的作者以及主要情节。

4. 创作题请你用不超过200字的篇幅，写一篇关于“家”的作文。

可以从家的定义、家的重要性、家给你的感受等方面进行叙述。

*注意*：以上试题仅供参考，具体内容以实际情况为准。

串联电路和并联电路练习题一、选择题１、电阻R1、R２、R３串联在电路中。

已知R1=10Ω、R3=5Ω,R1两端得电压为6V,R2两端得电压为1２V,则A、电路中得电流为0、6AB、电阻R2得阻值为20ΩC、三只电阻两端得总电压为２1VD、电阻Ｒ3消耗得电功率为3、6Ｗ2、如图1所示,电源和电压表都就就是好得,当滑片由a滑到b得过程中,电压表得示数都为U,下列判断正确得就就是A、a处接线断开Ｂ、触头P开路Ｃ、a、b间电阻丝开路D、ｂ处接线开路3、在图2中,AB间得电压力3０Ｖ,改变滑动变阻器触头得位置,可以改变CD间得电压,UCD得变化范围就就是 [ ］A、0～10V Ｂ、0～２0VC、１0Ｖ～２0VD、２0V~3０V4、如图3电路所示,当ab两端接入 100V电压时,ｃd两端为20V;当cd两端接入1０0Ｖ电压时,ａｂ两端电压为50V,则Ｒ1∶R2∶Ｒ３之比就就是 [ ］Ａ、4∶2∶1 B、2∶1∶1C、3∶2∶1D、以上都不对5、在图4得电路中,Ｕ=8V不变,电容器电容Ｃ=200μF,Ｒ1∶Ｒ2=3∶５,则电容器得带电量为［ ]A、１×103CB、 1×1０３CＣ、６×10４ＣＤ、1、６×1０3C６、下列说法中正确得就就是[ ］A、电阻A与阻值无穷大得电阻B并联,电阻不变B、电阻A与导线Ｂ(不计电阻)并联,总电阻为零C、并联电路中任一支路得电阻都大于总电阻D、并联电路某一支路开路,总电阻为无穷大7、实验室中常用滑动变阻器来调节电流得大小,有时用一个不方便,须用两个阻值不同得滑动变阻器,一个作粗调(被调节得电流变化大),一个作微调(被调节得电流变化小)。

使用时联接方式可以就就是串联,也可以就就是并联,如图５所示,则［ ]A、串联时,阻值大得变阻器作粗调Ｂ、串联时,阻值大得变阻器作微调C、并联时,阻值大得变阻器作微调D、并联时,阻值大得变阻器作粗调8、三根相同得电热丝分别全部串联和全部并联,她们发出相同得热量,所需通电时间之比为 [ ]A、9∶１B、1∶9C、３∶1 Ｄ、1∶3９、如图6所示,L1,Ｌ2就就是两个规格不同得灯泡,当她们如图连接时,恰好都能正常发光,设电路两端得电压保持不变,现将变阻器得滑片P向右移动过程中L1和Ｌ2两灯得亮度变化情况就就是［］A 、L 1亮度不变,Ｌ2变暗B 、L 1变暗,Ｌ2变亮C 、L 1变亮,L 2变暗D 、L 1变暗,L 2亮度不变10、如图7所示,R 1＝２Ω,Ｒ2＝1０Ω,R 3＝10Ω,A 、Ｂ两端接在电压恒定得电源上,则 [ ]A 、S 断开时,R 1与R 2得功率之比为1∶5B 、Ｓ闭合时通过R １与R 2得电流之比为２∶1C 、S 断开与闭合两情况下,电阻R 1两端得电压之比为2∶1Ｄ、S 断开与闭合两情况下,电阻Ｒ２得功率之比为７∶1２1１、在图8所示得电路中。

串联并联物理试题及答案一、选择题1. 串联电路中，各电阻两端的电压之和等于：A. 电源电压B. 零C. 电源电压的一半D. 电源电压的两倍2. 并联电路中，各支路电流之和等于：A. 零B. 电源电流C. 电源电流的一半D. 电源电流的两倍3. 在串联电路中，电阻R1和R2串联，R1=2Ω，R2=3Ω，电源电压为6V，则R1两端的电压为：A. 2VB. 3VC. 4VD. 6V4. 并联电路中，电阻R1和R2并联，R1=2Ω，R2=3Ω，电源电压为6V，则通过R1的电流为：A. 1AB. 2AC. 3AD. 6A二、填空题5. 在串联电路中，总电阻等于各电阻之______。

6. 在并联电路中，总电流等于各支路电流之______。

7. 串联电路中，电阻R1和R2串联，R1=4Ω，R2=6Ω，电源电压为12V，则电路的总电阻为______Ω。

8. 并联电路中，电阻R1和R2并联，R1=4Ω，R2=6Ω，电源电压为12V，则电路的总电流为______A。

三、计算题9. 一个串联电路由三个电阻组成，分别为R1=6Ω，R2=12Ω，R3=24Ω，电源电压为18V。

求电路的总电阻和通过R2的电流。

10. 一个并联电路由两个电阻组成，分别为R1=4Ω，R2=8Ω，电源电压为12V。

求电路的总电流和R1两端的电压。

四、简答题11. 请简述串联电路和并联电路的区别。

12. 在解决串联并联电路问题时，通常需要考虑哪些因素？答案：一、1. A2. B3. A4. A二、5. 和6. 和7. 108. 3三、9. 总电阻为42Ω，通过R2的电流为0.5A。

10. 总电流为3A，R1两端的电压为6V。

四、11. 串联电路中，电流处处相等，总电阻等于各电阻之和；并联电路中，电压处处相等，总电阻的倒数等于各电阻倒数之和。

12. 需要考虑的因素包括各电阻的阻值、电源的电压、电路的连接方式（串联或并联）以及欧姆定律。

九年级数学串联和并联经典练习题1.串联电路经典练题题目 1某串联电路由三个电阻器组成，电阻值分别为 $R_1 = 5\ Ω$，$R_2 = 8\ Ω$，$R_3 = 10\ Ω$，当电路通过的总电流为 $I = 2\ A$ 时，求电路总电阻 $R_T$。

题目 2某串联电路由两个电阻器组成，电压源电压为 $U = 12\ V$，第一个电阻器的电阻为 $R_1 = 3\ Ω$，第二个电阻器的电阻为$R_2$。

当电路通过总电流为 $I = 2\ A$ 时，求第二个电阻器的电阻值 $R_2$。

题目 3某串联电路由三个电阻器组成，电阻值分别为 $R_1 = 6\ Ω$，$R_2 = 9\ Ω$，$R_3 = 12\ Ω$。

当通过电路的总电流为 $I = 3\ A$ 时，求各个电阻器上的电压值 $U_1$、$U_2$、$U_3$。

2.并联电路经典练题题目 1某并联电路由三个电阻器组成，电阻值分别为 $R_1 = 5\ Ω$，$R_2 = 8\ Ω$，$R_3 = 12\ Ω$，当电路通过的总电流为 $I = 1.5\A$ 时，求电路总电阻 $R_T$。

题目 2某并联电路由两个电阻器组成，电压源电压为 $U = 24\ V$，第一个电阻器的电阻为 $R_1 = 3\ Ω$，第二个电阻器的电阻为$R_2$。

当电路通过总电流为 $I = 3\ A$ 时，求第二个电阻器的电阻值 $R_2$。

题目 3某并联电路由三个电阻器组成，电阻值分别为$R_1 = 10\ Ω$，$R_2 = 15\ Ω$，$R_3 = 20\ Ω$。

当通过电路的总电流为 $I = 2\A$ 时，求各个电阻器上的电压值 $U_1$、$U_2$、$U_3$。

以上是九年级数学串联和并联经典练习题，希望对你的学习有所帮助。

15.3串联和并联一、选择题（每题3分共21分）1、教室里有4盏电灯；去掉其中任意一盏灯泡；另外三盏电灯都能继续发光；则这4盏灯（）A．一定是串联。

B．一定是并联。

C．可能是串联；也可能是并联。

D．无法判断。

２、一个开关；能同时控制三个灯泡；则这三个灯泡的连接方式为（）A．一定是串联。

B．一定是并联。

C．串联或并联都可以。

D．以上都不对。

３、在如图所示的电路中；灯泡L1和L2的连接方式依次是（）A．并联、并联、并联、串联。

B．串联、串联、并联、串联。

C．并联、串联、并联、串联。

D．串联、并联、并联、串联。

４、图中；每个开关控制一盏灯的正确电路是（）A B C D５、如下图所示的电路中；3个灯泡始终完好。

当开关S断开时；3个灯泡都发光；当开关S闭合时（）A． L1、L2、L3都不亮 B ．L1、L2、L3都亮C．L2不亮；L1、L3亮 D ．L1、L2不亮；L3亮６、如图所示电路；开关可以使L1、L2同时发光和熄灭的是（）A、甲、丙B、乙、丁C、甲、丁D、丙、丁７、图所示电路中；灯、电动机和电铃都并联的电路图是（）．二、填空题（每空1分共10分）8、如图所示；当S1、S2断开时；能亮的灯是；它们是联的；当S1、S2闭合时；能亮的灯是；它们是联的；当S1闭合；S2断开时；能亮的灯是。

9、在组成串联电路和并联电路的实验中；连接电路前；先要________________；电路的连接要按照________进行；连接电路时；开关要跟所控制的用电器________；且开关应该是________的；为防止因电路连错而损坏实验器材；要经________后再闭合开关进行观察．三、简答题（每题4分共8分）10、学了电路的串并联知识后；小文问“家中的电视机、电灯、电风扇等用电器之间是什么方式连接的？”“当然是并联”小玲回答说。

哪些现象能说明它们是并联的？（举一例）；11、马路上的路灯；傍晚时同时开亮；天明时同时熄灭；请判断这些灯是串联的还是并联的？四．实验题（每题6分共12分）12、（探究性实验）在“组成串联电路和并联电路”的实验中（1）连接串联电路的过程中；下列几点要求中没有必要的是（）A. 按照电路图连接电路的过程中；开关应该是断开的B. 每处接线都必须接牢C. 必须从电池的正极开始依次连接开关S；灯L1和L2；最后连到电池负极D. 连接完毕对照电路图仔细检查电路；确认无误后再闭合开关（2）在串联电路中开关的作用是。

电路的串联和并联练习题一、选择题1. 在串联电路中，各用电器之间的工作状态是：A. 相互独立B. 互相影响C. 完全相同D. 部分相同2. 在并联电路中，各用电器两端的电压是：A. 相等B. 不相等C. 串联电压之和D. 平均分配3. 下列关于串联电路的说法，错误的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻等于各用电器电阻之和D. 各用电器可以独立工作4. 下列关于并联电路的说法，正确的是：A. 电流处处相等B. 总电压等于各用电器电压之和C. 总电阻小于任一用电器电阻D. 各用电器必须同时工作二、填空题1. 在串联电路中，各用电器之间的______相等，而各用电器两端的______之和等于总电压。

2. 在并联电路中，各用电器两端的______相等，而干路中的______等于各支路电流之和。

3. 串联电路中，若某一用电器断路，则整个电路将______。

4. 并联电路中，若某一用电器短路，则其他用电器将______。

三、计算题1. 已知电阻R1=10Ω，R2=20Ω，将它们串联接在电压为U=30V的电源上，求电路中的电流I。

2. 已知电阻R1=5Ω，R2=10Ω，将它们并联接在电压为U=15V的电源上，求电路中的总电流I。

3. 在一个串联电路中，有三个电阻分别为R1=6Ω，R2=8Ω，R3=12Ω，求整个电路的总电阻R。

4. 在一个并联电路中，有三个电阻分别为R1=4Ω，R2=6Ω，R3=8Ω，求整个电路的总电阻R。

四、判断题1. 串联电路中，电阻越大，电流越小。

（）2. 并联电路中，电阻越大，电流越小。

（）3. 串联电路中，各用电器可以独立工作。

（）4. 并联电路中，总电阻小于任一用电器电阻。

（）五、作图题1. 请画出两个电阻R1和R2串联的电路图。

2. 请画出两个电阻R1和R2并联的电路图。

六、简答题1. 简述串联电路的特点。

2. 简述并联电路的特点。

3. 为什么在串联电路中，电流处处相等？4. 为什么在并联电路中，各支路两端的电压相等？七、应用题1. 一个小灯泡的额定电压为3V，若要将其接入家庭电路（电压为220V）中正常工作，应该如何连接电路？请说明理由。

串联和并联电路练习题一、选择题1. 在串联电路中，下列哪个说法是正确的？A. 电流在各个电阻上是相同的B. 总电阻等于各个电阻之和C. 电压在各个电阻上分配D. 所有选项都正确2. 并联电路中，下列哪个说法是错误的？A. 电流在各个电阻上分配B. 总电阻小于最小的电阻C. 电压在各个电阻上是相同的D. 电流等于各个分支电流之和3. 串联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻小于最小的电阻C. 总电阻小于最大的电阻D. 总电阻等于各个电阻的倒数之和4. 并联电路的总电阻与各个电阻的关系是：A. 总电阻等于各个电阻之和B. 总电阻等于各个电阻的倒数之和C. 总电阻小于最小的电阻D. 总电阻等于各个电阻的平方和5. 在串联电路中，如果电阻R1和R2的阻值分别为10Ω和20Ω，那么总电阻Rt是多少？A. 5ΩB. 15ΩC. 30ΩD. 40Ω二、填空题6. 在串联电路中，如果总电压为U，电阻R1的电压为U1，电阻R2的电压为U2，那么U等于U1加上_________。

7. 在并联电路中，如果总电流为I，通过电阻R1的电流为I1，通过电阻R2的电流为I2，那么I等于I1加上_________。

8. 串联电路中的总功率P总可以通过公式_________来计算。

9. 并联电路中的总功率P总可以通过公式_________来计算。

10. 如果电阻R1和R2串联，它们的总电阻Rt等于_________。

三、简答题11. 解释串联电路中电流的特点，并给出一个实际应用的例子。

12. 解释并联电路中电压的特点，并给出一个实际应用的例子。

四、计算题13. 假设有两个电阻R1=50Ω和R2=100Ω，它们串联在一个电压为12V的电源上。

计算通过每个电阻的电流和总电流。

14. 假设有两个电阻R1=30Ω和R2=60Ω，它们并联在一个电压为24V 的电源上。

计算通过每个电阻的电流和总电流。

五、实验设计题15. 设计一个实验来验证串联电路中电流的一致性。

串联和并联练习题精选1．小红家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如下图。

以下说法中正确的选项是〔〕A．换气扇和照明灯不能同时工作 B．换气扇和照明灯只能同时工作C．换气扇和照明灯工作时，通过它们的电流一定相等D．换气扇和照明灯工作时，它们两端的电压一定相等2．如下图的电路中，闭合开关S后，以下说法正确的选项是：〔〕A．L1、L2两灯泡串联 B．通过L1灯的电流大于L2灯的电流C．L1、L2两灯泡并联 D．假设L1灯丝烧断，L2灯仍能正常发光3．如图是恩涛家里电热锅的工作原理图，电热锅有高、中、低三档加热功率。

现需选择低温档加热，以下开关选择正确的选项是〔〕A.只合上S2 B. S2合上，S1合到bC. S2合上，S1合到aD. S2断开，S1合到b4．以下电路图，开关S闭合后，两个电阻串联的是〔〕5．下面是小强同学对身边的一些电路工作情况进行观察分析得出的判断，其中不正确的选项是〔〕A．电蚊拍具有灭蚊和照明功能，灭蚊网和照明灯有时同时工作，有时单独工作，它们是并联的B．马路两旁的路灯，晚上同时亮，早上同时灭，它们是串联的C．厨房中的抽油烟机装有照明灯和电动机，它们有时同时工作，有时单独工作，它们是并联的D．一般家庭中都要安装几盏照明灯和其他用电器，使用时互不影响，它们是并联的6．如下图的电路，以下判断正确的选项是〔〕A．闭合开关S1、S3，断开开关S2时，灯L1、L2串联 B．闭合开关S2，断开开关S l、S3时，灯L1、L2并联C．闭合开关S1、S2，断开开关S3时，灯L1亮、L2不亮 D．同时闭合开关S1、S2、S3时，电源短路7．如下图的电路图中，要使灯泡L1和L2组成并联电路，应该是〔〕A．只闭合S3B．同时闭合S1和S3，断开S2 C．同时闭合S1和S2，断开S3 D．只闭合S28．有一种“光控开关〞能在天黑时自动闭合，天亮时自动断开；而另一种“声控开关〞能在有声音时自动闭合，无声音时自动断开利用“光控开关〞和“声控开关〞来控制居民楼里楼道灯可以节约电，要求灯白天不会亮，天黑后楼道有人走动发出声音时灯会自动亮，以下如下图的电路图中合理的是〔〕A、 B、 C、 D、9．如图是简化了的玩具警车的电路图，以下说法中正确的选项是〔〕A、开关S1控制整个电路B、电动机与小灯泡工作时互不影响C、电动机与小灯泡工作时两端的电压不箱等D、开关S1、S2都闭合时电动机与小灯泡是串联的10．某种电脑键盘清洁器有两个开关，开关S1只控制照明用的小灯泡L，开关S2只控制吸尘用的电动机。

4•如图3所示的电路图中，属毛串联电路的是，属于并联电路的是。
5.如图4所示，要使灯L1与L2串联，应该闭合开关，断开开关;如果要使灯L1与L2并联，则应该闭
合开关，断开开关;如果三只开关全闭合，电路发生。
6•在连接电路过程中，开关应该是的。电路接好后，应检查电路有无路和路，然后闭合开关做实
验。
7•图5中，有三个开关SA1、SA2 SA3和两电灯EL1、EL2。则：
⑵开关SA1控制，开关SA2控制，开关SA3控制。
⑶当开关SA1 SA2 SA3都闭合时，EL1灯泡的灯丝断了，灯泡EL1光”)。
3•图2所示的电路图中：
(1)灯泡EL1和EL2是联。
(2)闭合开关，灯泡EL1，灯泡EL2(选填“发光”、“不发光”)。
(3) 灯泡EL1的灯丝断了，闭合开关，灯泡EL2(选填“发光”、“不发光”)。
两个灯泡都发光，则下面说法中正确的是[]
A.两灯泡一定是串联连接；
B.两灯泡一定是并联连接；
C.以上两种情况都有可能。
3.图7中，闭合开关SA后，两电灯不是并联的电路图是[]
4•在图8所示的电路图中，错误的是[]
A.图(a)中开关SA能控制两个灯，图(b)中开关SA仅控制一个灯
B.闭合开关后，图(a)和图(c)中灯泡同时发光；断开开关时，同时熄灭，而图(b)中灯泡EL1先发光，灯泡EL2后发 光；
串并联电路练习题
基础知识
一、填空题
1判断下列电路元件的连接是串联还是并联的。
(1)教室里的几盏日光灯是的。
(2)手电筒里两节干电池是的。
(3)教室里的一只开关控制一盏电灯，开关和灯是的。
(4)马路上排成一行的路灯是的。
(5)节日里大楼周围一排排彩灯是的。

串联和并联专项练习及答案一、单选题1.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A. B.C. D.2.如图所示的电路中，下列说法不正确的是（）A. 只闭合开关S1，灯L2发光B. 只闭合开关S2，两个灯泡串联C. 开关S1、S2、S3可以都闭合D. 闭合开关S1、S3两个灯泡并联3.为了提高行车的安全性，有的汽车装有日间行车灯，如图所示。

当汽车启动时，S1闭合，日间行车灯L1，立即亮起，再闭合S2，车前大灯L2也亮起。

图所示的电路图中符合这一情况的是（）A. B.C. D.二、填空题4如图所示电路中，只闭合S1、S2时，灯L1、L2是______ ，只闭合S3时，灯L1、L2是______ （选填“串联”或“并联”），同时闭合开关______ 会造成电源短路．三、作图题5试根据实物图画出它的电路图，并在图上标出S1、S2、S3、L1、L2。

6根据电路图画出实物图，注意连线不要交叉．7根据图甲所示的电路图，用笔画线代替导线，连接实物电路（要求导线不能交叉）。

请在方框内画出如图所示的实物电路的电路图．答案和解析1.【答案】D【解析】【分析】此题考查串、并联电路的设计。

由题意知，只有坐在座椅上时，指示灯才亮，故S1可控制灯，当开关S2闭合时，灯又不亮了，说明指示灯被S2短路了．对用电器短路时，用电器将不工作设计电路，注意不能出现对电源短路的情况，电阻是保护电源，可使电路对电源不被短路．【解答】A．指示灯与S1串联后与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，但出现电源短路，故A不符合题意；B．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故B不符合题意；C．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故C不符合题意；D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故D符合题意。

一．填空1.街道两旁的节日小彩灯同时亮同时灭，由此________(选填“能”或“不能”)判断其连接方式，如果其中一只彩灯烧坏，其它彩灯仍然发光，由此可判断彩灯的连接方式为______(选填“串”或“并”)联。

2.如图所示电路，S闭合后，电路将是_______(选填“通路”“断路”或“短路”)，要使两灯串联，只需拆除导线____(选填“a”或“b”)。

3.如图所示，要使灯泡L1、L2并联在电路中，则三个开关的断开、闭合情况是____________闭合、______断开。

4.如图所示，闭合开关S，电灯L1与L2的连接方式是____联；断开开关S，会发生的现象是_____________；电路连接的不妥之处是___________________________5.如图所示，若想组成并联电路，且让S同时控制L1和L2，则应让M接__________点；若让S只控制L2，则应让M接____点.6.如图所示电路中，A、B、C、D是四个接线柱，开关是闭合的。

(1)用导线将A、B连接，再将C、D连接，则灯L1和L2____联。

(2)用导线将A、D连接，则灯L1和L2____联。

二．选择7．如图所示，下列说法不正确的是( )A．灯泡L1和L2串联 B．开关只控制灯泡L1C．开关控制灯泡L1和L2 D．开关由a点移到b点，其控制作用不变8如图电路中，开关闭合后，两灯并联的是( ）9.下列电路图中，开关S闭合后，两个灯泡并联的是( ）10.某电路中有两盏灯，开关闭合时，两灯都亮；开关断开时，两灯都熄灭，则两灯的连接方式是( ) A．一定是串联 B．一定是并联C．可能是串联，也可能是并联 D．可能某灯被短路11.小明学习了电学知识后，给蓬溪县交通局建议，在蓬溪中学校门口安装红绿指示灯，以不同颜色的变化保证行人的安全，根据你对交通指示灯的了解，可以推断出( )A．红、黄、绿灯都是串联 B．红灯与黄灯串联后再与绿灯并联C．红、黄、绿灯没有关系 D．红、黄、绿灯都是并联12.几个电灯串联，接通电源后，如果其中一个电灯的灯丝断了，电路的其他部分没有发生故障，则其余的电灯将( )A．仍然亮 B．都不亮C．有的亮，有的不亮 D．无法判断13.如图是简化了的玩具警车的电路图，以下说法中正确的是( )A．开关S1控制整个电路B．电动机与小灯泡工作时互不影响C．开关S2控制整个电路D．开关S1、S2都闭合时电动机与小灯泡是串联的三．作图请根据下列实物电路的接线图画出电路图(要求导线不能交叉)将下列电路元件组成并联电路，开关S1只控制L1，开关S2只控制L2如图所示是一个未完成连接的实物电路。

串联电路和并联电路练习题 （一）一、选择题（本题共8小题,每小题6分，共48分.每小题给出的四个选项中，有的只有一个选项正确，有的有多个选项正确，全部选对的得6分，选对但不全的得3分，有选错的得0分）1．如图所示，R 2＝R 4，电压表的示数为70 V ，电压表的示数为50 V ，则A 与B 间的电压为( )A ．140 VB ．120 VC ．100 VD ．无法计算答案：B2. 如图所示，L 1、L 2是两个规格不同的灯泡，当它们如图连接时，恰好都能正常发光，设电路两端的电压保持不变，现将变阻器的滑片P 向右移动过程中L 1和L 2两灯的亮度变化情况是( )A ．L 1亮度不变，L 2变暗B ．L 1变暗，L 2变亮C ．L 1变亮，L 2变暗D ．L 1变暗，L 2亮度不变答案：B3．有一只电压表，它的内阻是100 Ω，量程为0.2 V ，现要改装成量程为10 A 的电流表，电压表上应( )A ．并联0.002 Ω的电阻B ．并联0.02 Ω的电阻C ．并联50 Ω的电阻D ．串联4900 Ω的电阻解析：选B.改装前电压表的满偏电流为I g ＝U g R g＝0.2100 A ＝2×10－3 A由电流表的改装原理可知需再并联一只R x 的电阻R x ＝U g I －I g ＝0.210－2×10－3 Ω≈0.02 Ω. 故选项B 正确．4. 一个电压表由表头G 与分压电阻R 串联而成，如图所示，若在使用中发现电压表的读数总是比准确值稍小一些，采用下列哪种措施可能加以改进( )A ．在R 上串联一个比R 小得多的电阻B．在R上串联一个比R大得多的电阻C．在R上并联一个比R小得多的电阻D．在R上并联一个比R大得多的电阻答案：D5．将一根长为l的均匀电阻切成两段后，再并联使用，想使并联后的总电阻最大，那么在如下四种切法中，应选用（）A、l/2 l/2B、l/3 2l/3C、l/10 9l/10D、l/100 99l/100答案：A6.在探究电表的偏转角度与其示数的关系时，选用两个由相同“表头”改装成的量程不同的电流表A1和A2，其中A1的量程是A2的2倍，则有（）A.若将两表串联起来，正确地接入电路中，两表指针偏角θ1＜θ2，且两表示数相等B.若将两表串联起来，正确地接入电路中，两表指针偏角相等，且A1示数大于A2示数C.若将两表并联起来，正确地接入电路中，两表指针偏角相等，A1示数大于A2示数D.若将两表并联起来，正确地接入电路中，两表指针偏角θ1＞θ2，两表示数相等解析：选A、C.电流表是由表头并联上电阻改装成的，电流表量程不同,并联的电阻阻值就不同，量程大的并联的电阻小.当两电流表串联时如图甲所示.其中R1＜R2，由串并联特点可知A1两端电压小，故流过表头的电流小，偏角小.但因两电流表串联，表针指示的是总电流，故示数相同.7．如图所示，甲、乙两个电路，都是由一个灵敏电流表G和一个变阻器R组成，下列说法正确的是( )A．甲表是电流表，R增大时量程增大B．甲表是电流表，R增大时量程减小C．乙表是电压表，R增大时量程增大D．乙表是电压表，R增大时量程减小解析：选BC.表头G本身所允许通过的最大电流(I g)或允许加的最大电压(U g)是有限的．为了要测量较大的电流，则应该并联一个电阻来分流；且并联的电阻越小，分流效果越明显，从整体上看表现为测电流的量程增大，因此A错而B对．同理，为了要测量较大的电压，需要串联一个电阻来分压，且分压电阻越大，电压表的量程越大，C对而D错．8．在一块微安表G两端并联一个电阻R，就改装成了一块电流表．今将该表与一标准电流表串联后去测电流，发现该表的示数总比标准表的示数小，修正的方法为( )A．在R上并联一个小电阻B．在R上并联一个大电阻C．将R的阻值变大些D．将R的阻值变小些解析：选C.电流表示数偏小，说明改装时与表头并联的分流电阻小，分流较多，因此修正的方法为将R的阻值变大些．二、计算题（本题共3小题,共42分.解答应写出必要的文字说明、方程式和重要的演算步骤,只写出最后答案的不能得分,有数值计算的题,答案中必须明确写出数值和单位) 9．（10分）一盏弧光灯的额定电压是40 V，正常工作时的电流是5 A，如何把它接入电压恒为220 V的照明线路上，使它正常工作？解析：考虑照明电压U＝220 V＞U1＝40 V，可串联一电阻进行分压，设串联电阻R2上分配到的电压为U2，则U1U2＝U1U－U1＝R1R2，R1＝U1I1＝405Ω＝8 Ω，得R2＝36 Ω.10．（12分）利用下图所示的电路测量电流表mA的内阻R A.图中R1、R2为电阻，S1、S2为开关，E是电源(内阻可忽略)：(1)根据下图所给出的电路原理图，连接实物图．(2)已知R1＝140 Ω，R2＝60 Ω.当开关S1闭合、S2断开时，电流表读数为6.4 mA；当S1、S2均闭合时，电流表读数为8.5 mA.由此可以求出R A＝______Ω.(保留两位有效数字)．解析：(1)由电路图在实物图连线时应注意，线不能交叉，线要连接到接线柱上．连线如答案图所示．(2)当S1闭合，S2断开时，满足E＝I1(R1＋R2＋R A)，①当S1、S2都闭合时，满足E＝I2(R1＋R A)，②联立①②解得R A＝43 Ω.答案：(1)如图所示(2)4311.（10分）如右图所示，电阻R1、R2、R3的阻值相等，电池的内阻不计，开关S闭合前流过R2的电流为I，求S闭合后流过R2的电流大小．解析：设电池两端的电压恒为U，电阻阻值为R，开关S闭合前电阻R1、R2两电阻串联，R2的电流为I，由欧姆定律得：U ＝I (R 1＋R 2)＝2IRS 闭合后R 2、R 3并联再和R 1串联，由欧姆定律得： U ＝I ′32R ，联立解得：I ′＝43I ，R 2中的电流是干路中的一半：I 2′＝12I ′＝23I . 答案： 23I12．（10分）一个电流表的电阻R A 为0.18 Ω，最大量程为10 A ，刻度盘分为100个刻度．现将其最大量程扩大为100 A ，需并联一个多大的电阻，此时刻度盘每个刻度表示多少？新的电流表的内阻为多大？解析： 扩大电流表的量程，需要并联一个分流电阻，电路如图． 解法一：分流电阻为：R ＝I A R AI －I A ＝0.02 Ω，扩大后每个刻度表达电流值为： I 0＝100 A100＝1 A ，扩大后电流表的内阻为R 与R A 的并联电阻： R 内＝RR AR ＋R A＝0.018 Ω.解法二：扩大的倍数为n ＝100 A10 A ＝10， 分流电阻为R ＝R A n －1＝0.02 Ω，扩大后每个刻度表达电流值为I 0＝100 A100＝1 A 扩大后电流表的内阻为：R 内＝I A R A I ＝10×0.18100 Ω＝0.018 Ω. 答案： 并 0.02 1 0.018串联电路和并联电路练习题 （二）一、选择题1．电阻R 1、R 2、R 3串联在电路中。
