下载文档原格式
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。
通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。
挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。
挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa，悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好，可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5～10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10～15;加工工艺等高速混合机预热至110℃，加入一定量的无机填料，低速搅拌15min后，分三次加入填料质量分数为2%的偶联剂，每次加入偶联剂后，高速搅拌5min，然后放出填料备用。
塑料改性工艺配方及应用塑料改性工艺是通过添加一定的添加剂或采用特定的工艺方法，改善塑料的性能或赋予其新的功能，以适应特定的应用需求。
塑料改性工艺配方的设计与应用根据不同的目标要求，包括增强塑料的力学性能、提高耐热性、增强耐化学性、改善光学性能、改良表面性能等。
下面将介绍几种常见的塑料改性工艺配方及其应用。
1. 增强剂改性工艺配方：增强剂常用于改善塑料的力学性能。
常见的增强剂包括玻璃纤维、碳纤维、纳米填料等。
这些增强剂可以提高塑料的强度、刚度和耐冲击性。
例如，在汽车零部件中，使用玻璃纤维增强的聚丙烯可以提高部件的强度和刚度，增加其耐冲击性，以满足汽车安全的要求。
2. 阻燃剂改性工艺配方：塑料的燃烧性能不佳，容易引发火灾。
为此，可以添加阻燃剂来改善塑料的燃烧性能。
阻燃剂可以抑制火焰蔓延，减少烟雾和有毒气体的产生。
常见的阻燃剂包括氧化铝、磷酸盐、氯化物等。
这些阻燃剂广泛应用于电子电器、建筑材料和汽车等领域。
3. 抗氧剂改性工艺配方：塑料在长期暴露于紫外线或高温环境下会发生老化，导致力学性能下降。
为了提高塑料的耐候性，可以添加抗氧剂。
抗氧剂可以延缓塑料的老化过程，减少氧化反应。
常见的抗氧剂有苯并三氮膦类、羟基苯基三氮膦类等。
抗氧剂广泛应用于塑料制品、橡胶制品、涂料等。
4. 增韧剂改性工艺配方：塑料的脆性是其性能上的短板，为了提高其韧性，可以添加增韧剂。
增韧剂可以改善塑料的抗冲击性能和耐疲劳性能。
常见的增韧剂包括弹性体、改性沥青、改性脂肪族胺等。
增韧剂广泛应用于电子电器、建筑材料和运动器材等领域。
塑料改性工艺配方的应用十分广泛，下面将介绍几个典型的应用案例：1. 汽车行业：塑料在汽车零部件中的应用越来越广泛。
例如，在车身上使用增强剂改性的塑料可以减轻整车重量，提高燃油经济性。
在车内使用阻燃剂改性的塑料可以提高车内的安全性。
在汽车内饰中使用抗氧剂改性的塑料可以延长使用寿命。
2. 电子电器：塑料在电子电器中的应用也非常重要。
1、母料核母料核的在母料中的量一般在20%以上。
2、分散剂其功能是将填料与载体树枝有很好的相容性，而且熔点和熔体黏度应低于载体树脂。
常见的分散剂有硬脂酸及其盐类、芥酸酰胺、固体石蜡、液体石蜡、聚乙烯蜡 (地相对分子量聚乙烯)、氧化PE、α-甲基苯乙烯等。
分散剂的熔点较低，当温度上升时能迅速熔融，并包覆在经过偶联剂、交联剂处理过的无机填料表面。
使母料表面张力更与主体树脂接近，因而大大改善无机填料的分散性，并能使复合材料的黏度下降，流动性提高，一般用量约在5%。
3、载体树脂填充母料在主体树脂中能否均匀分散，关键是载体树脂的选择，无规聚丙烯软点较低，对碳酸钙等颗粒的包覆效果好，填充母料的熔体流动速率很高，母料在主体树脂中的分散很好，但对制品的力学性能影响较大，达不到制品的更好需求。
由于填充母料主要用于聚乙烯或聚丙烯等聚烯烃塑料制品加工，因而可供选择的载体树脂主要有LDPE、PS、EVA、CPE等，但HDPE、PP、PS单独用作载体树脂生产的填充母料，料条较脆，不易切粒(粒子易碎)，LLDPE熔体流动速率低，所制母料不易分散。
4、ABS塑料对PVCABS塑料对PVC可以明显增强冲击强度，而对拉伸强度下降很小，有些品种兼有加工助剂的功能，一般用量5~15份。
ABS由于组成及相对分子量的不同，往往改性效果也不尽相同。
5、ABS塑料和MBS塑料ABS塑料和MBS塑料都是PVC的有效冲击改性剂，其主要区别在于前者主要用于挤出管材、型材和压延以及吹塑瓶，应予注意的是此类改性聚合物由于组分中都还有丁二烯的不饱和双键结构，因此与PVC共混的耐候性均较差，在配方中应加光稳定剂。
两者毒性都很小，可用于与食品接触的场合。
6、CPECPE一般含氯量为20%~50%，含氯量大于25%是具有不燃性。
CPE改性PVC，最大特点就是耐候性好，一般认为含氯量36%的品种，在硬质PVC 中的改型效果最好，可以获得良好的加工性、分散性和耐冲击性。
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。
通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。
挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。
挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa，悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好，可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5～10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10～15;加工工艺等高速混合机预热至110℃，加入一定量的无机填料，低速搅拌15min后，分三次加入填料质量分数为2%的偶联剂，每次加入偶联剂后，高速搅拌5min，然后放出填料备用。

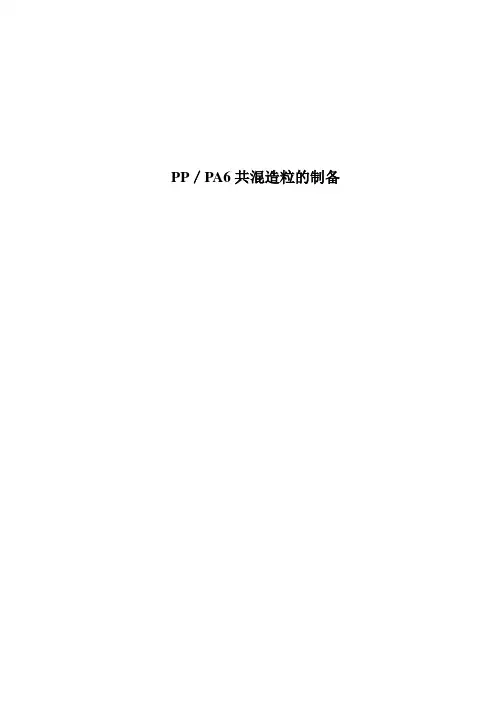

PP／PA6共混造粒的制备摘要：探讨将PP、PA6、PP-g-MAH共混改性，改变PA6或PP-g-MAH用量时，对接枝物性能的影响。
结果表明，随着用量增多，综合性能越好。
关键词：PP PA PP-g-MAH 相容剂目录1、引言2、实验部分2.1实验配方2.2实验设备2.3实验流程与操作2.4性能测试3、结果与分析3.1样品外观3.2测试结果3.3各组结果比较4、结论5、参考文献1、引言聚丙烯（PP）具有良好的力学性能、电性能、化学性能等，且来源广价格低廉，故被广泛应用于日常生活及工农业等许多领域。
但用作工业部件时其拉伸强度和冲击强度往往不能满足要求，并且易蠕变，尺寸稳定性差，限制了其应用。
PP(聚丙烯)与PA6(聚酰胺6)共混可以克服PP和PA6固有的缺点，性能上取长补短。
这次实验，我们通过改变PA6的份量或改变PP-g-MAH的份量做出不同试样，进行各项包括拉伸强度等测试，以得到研究结果。
2、实验部分2.1实验配方2.2实验设备2.3实验流程与操作2.3.1试验流程配料→干燥→高速混合→挤出→造粒→干燥→注射试样→性能测试2.3.2具体操作过程2.3.2.1配料、干燥与高速混合按照配方称量物料；将PA-6放进烘箱里，78℃下干燥2小时，取出；干燥完成后，将所有物料倒进混色机里进行高速混合，混合好后倒料。
2.3.2.2挤出造粒、干燥将混合好的粒料加进挤出机里，根据下表的各段温度操作，挤出后切粒；将切好的粒料放进烘箱，90℃下干燥2小时后取出。
2.3.2.3注射试样2.4性能测试3、结果与分析3.1样品外观挤出造粒后，物料显乳白色，不透明。
3.2测试结果塑料拉伸性能试验报告执行标准GB/T 1040-92试样宽度试样厚度试样原始标距偏置屈服应变9.74 mm 3.9 mm 25 mm断裂伸长率拉伸强度拉伸屈服应力偏置屈服应力弹性模量最大力％MPa MPa MPa MPa N第1 根68.34 33.85 33.85 30.12 137.84 1285.86第2 根392.24 33.99 33.99 30.64 140.45 1271.15第3根109.56 34.00 34.00 30.34 150.22 1274.13第4根82.56 34.13 34.13 30.46 137.27 1276.34第5 根72.67 33.90 33.90 29.72 137.23 1258.56平均值145.07433.97433.97430.256140.6021273.208冲击试验报告试验方式试样批号：悬臂冲击5.5000序号高度（mm）宽度（mm）缺口（mm）吸收功（J）冲击强度（kJ/㎡）1 12.300 4.000 2.400 0.154 3.9022 12.300 4.000 2.200 0.135 3.3573 12.300 4.000 2.200 0.128 3.1924 12.300 3.940 1.960 0.139 3.4285 12.300 4.000 2.140 0.128 3.173平均值12.300 3.988 2.180 0.137 3.410本组配方得到的接枝共混物的断裂伸长率、拉伸强度、弹性模量比纯PP的有所提高，但冲击强度稍微降低。

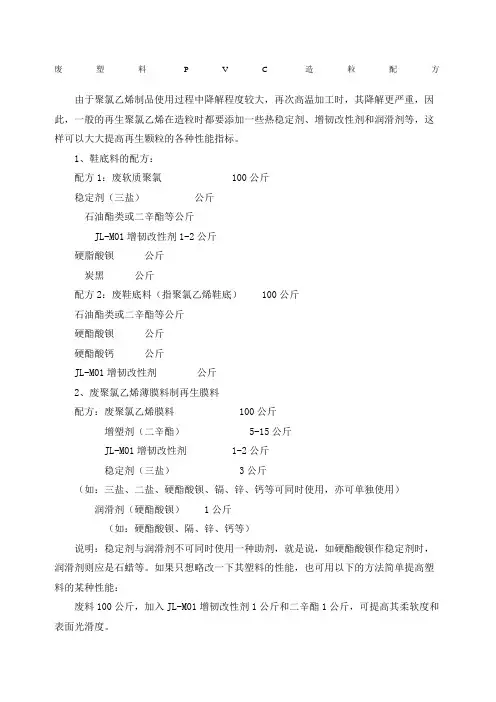

废塑料P V C造粒配方
由于聚氯乙烯制品使用过程中降解程度较大，再次高温加工时，其降解更严重，因此，一般的再生聚氯乙烯在造粒时都要添加一些热稳定剂、增韧改性剂和润滑剂等，这样可以大大提高再生颗粒的各种性能指标。
1、鞋底料的配方：
配方1：废软质聚氯 100公斤
稳定剂（三盐）公斤
石油酯类或二辛酯等公斤
JL-M01增韧改性剂1-2公斤
硬脂酸钡公斤
炭黑公斤
配方2：废鞋底料（指聚氯乙烯鞋底）100公斤
石油酯类或二辛酯等公斤
硬酯酸钡公斤
硬酯酸钙公斤
JL-M01增韧改性剂公斤
2、废聚氯乙烯薄膜料制再生膜料
配方：废聚氯乙烯膜料100公斤
增塑剂（二辛酯）5-15公斤
JL-M01增韧改性剂 1-2公斤
稳定剂（三盐） 3公斤
（如：三盐、二盐、硬酯酸钡、镉、锌、钙等可同时使用，亦可单独使用）润滑剂（硬酯酸钡）1公斤
（如：硬酯酸钡、隔、锌、钙等）
说明：稳定剂与润滑剂不可同时使用一种助剂，就是说，如硬酯酸钡作稳定剂时，润滑剂则应是石蜡等。
如果只想略改一下其塑料的性能，也可用以下的方法简单提高塑料的某种性能：
废料100公斤，加入JL-M01增韧改性剂1公斤和二辛酯1公斤，可提高其柔软度和表面光滑度。
本文摘自再生资源回收---变宝网（）。
PP共混改性配方大全聚丙烯是目前用量最大的通用塑料之一，但较高的结晶度也给PP造成低温韧性差、成型收缩率大和缺口敏感性大等缺点，在一定程度上限制了其更广泛的应用。
共混改性是PP增韧的最有效途径。
它是利用组份之间的相容性或反应共混的原理，将两种或两种以上的聚合物与助剂在一定温度下进行机械共混，最终形成一种宏观上均匀，微观上相分离的新材料。
通过对PP的共混故性，可以使其综合性能大大提高，从而和工程塑料及聚合物合金在众多应用领域里竞争。
PP共混改性使用的主要共混物物及改性效果如下表：PP接下来就是干货满满的具体改性配方和工艺啦!1、PP/LDPE共混改性配方树脂PP100;相容剂PE-g-MAH5;LDPE20;润滑剂HSt0.3;加工工艺将PP与PE、相容剂及助剂按配方比例混合、搅拌、挤出造粒，制成改性材料。
挤出机料筒温度为：一段210℃，二段215℃，三段210℃;螺杆长径比为25：1;螺杆转速为120～160r/min。
性能PP与PE共混，可改善PP的韧性，增大低温下落球冲击强度。
按配方比例的共混材料的屈服应力13.6MPa;屈服应变率为12.3%，断裂应力为4.78MPa;断裂应变率为114.6%。
2、PP/HDPE共混改性配方树脂PP57.35;抗氧剂10760.2;HDPE40;PEPQ0.2;交联剂叔丁基过氧基异丙苯0.15;加工助剂硬脂酸镁0.1;填充剂硅灰石2;加工工艺在常温常压下，将各组分按配方比例在高速混合机中混合10min，然后采用双螺杆挤出机进行熔融共混，挤出造粒。
挤出温度150-220℃，螺杆转速为300r/min，经切粒、干燥工序制得PP/HDPE共混改性材料。
性能拉伸强度34.8MPa，悬臂梁冲击强度49.3J/m。
该材料表面消光效果良好，可用于包装、日用品和建筑材料等领域。
3、PP/LLDPE共混改性配方树脂PP(EPF30R)60-70;钛酸酯偶联剂(ND2-311)适量;LLDPE15-20;抗氧剂增韧剂POE(8150)5～10;光稳定剂适量;填充剂滑石粉(平均粒径12μm)10～15;加工工艺等高速混合机预热至110℃，加入一定量的无机填料，低速搅拌15min后，分三次加入填料质量分数为2%的偶联剂，每次加入偶联剂后，高速搅拌5min，然后放出填料备用。

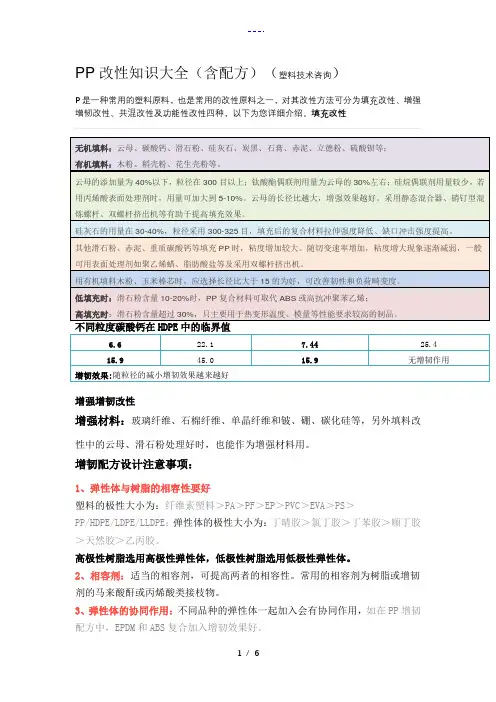

PP改性知识大全（含配方）（塑料技术咨询）P是一种常用的塑料原料，也是常用的改性原料之一，对其改性方法可分为填充改性、增强增韧改性、共混改性及功能性改性四种，以下为您详细介绍。
填充改性增强增韧改性增强材料：玻璃纤维、石棉纤维、单晶纤维和铍、硼、碳化硅等，另外填料改性中的云母、滑石粉处理好时，也能作为增强材料用。
增韧配方设计注意事项：1、弹性体与树脂的相容性要好塑料的极性大小为：纤维素塑料＞PA＞PF＞EP＞PVC＞EVA＞PS＞PP/HDPE/LDPE/LLDPE；弹性体的极性大小为：丁晴胶＞氯丁胶＞丁苯胶＞顺丁胶＞天然胶＞乙丙胶。
高极性树脂选用高极性弹性体，低极性树脂选用低极性弹性体。
2、相容剂：适当的相容剂，可提高两者的相容性。
常用的相容剂为树脂或增韧剂的马来酸酐或丙烯酸类接枝物。
3、弹性体的协同作用：不同品种的弹性体一起加入会有协同作用，如在PP增韧配方中，EPDM和ABS复合加入增韧效果好。
4、需要考虑的其他因素：透明级——MBS；阻燃级——CPE；耐候级——CPE、ACR、EVA；低成本——CPE及EVA；不同弹性体价格高低顺序为：MBS＞ACR＞ABS＞NBR ＞CPE＞EVA。
5、刚性补偿：为了弥补刚性的损失，需在配方中加入碳酸钙、滑石粉及云母粉等刚性填料；还可在弹性体增韧体系中加入AS、PMMA等刚性有机树脂。
6、弹性体的加入量：一般情况下，弹性体的加入量有一个最佳值。
如在PVC中加入MBS时，加入量15%为最大值。
7、协同加入加工助剂：对于弹性体加入量大的增韧配方，除ACR弹性体外，都能增加熔体的黏度。
为此，大都需要加入润滑剂或加工助剂，以改善其加工性能。
8、弹性体的粒度：弹性体的粒度对增韧效果影响很大。
按弹性体增韧理论，对脆性树脂如PS、PP等弹性体的粒度可相对大些；而对于韧性好一些的树脂如PVC、POM、PET等，弹性体的粒度可相对小些。
无机刚性粒子增韧配方设计举例o PP/碳酸钙增韧体系用1250目碳酸钙，经烷基羧酸盐偶联体系高效活化处理后，在PP(2401)中加入20%时，冲击强度可提高10%以上，对此体系，如在用主偶联剂烷基羧酸盐处理的同时，用助偶联剂改性石蜡或EPDM处理，在碳酸钙加入量达到30%时，复合材料的冲击强度会提高20%以上。
