塑料共混改性五大原则

聚丙烯改性的主要的几种方法聚丙烯（PP）是一种重要的塑料，具有较高的力学性能、耐化学腐蚀性和隔热性能，广泛应用于包装、电器、纺织、建筑等领域。

然而，PP在一些方面的性能仍然有待改善，这就要求对PP进行适当的改性。

以下是聚丙烯改性的几种主要方法。

1.添加剂改性：添加剂改性是通过向聚丙烯中添加各种添加剂，如增塑剂、抗氧剂、阻燃剂、光稳定剂等，来改善聚丙烯的性能。

添加剂可以提高聚丙烯的柔软度、耐热性、阻燃性等，从而扩展了聚丙烯的应用范围。

2.共混改性：共混改性是将聚丙烯与其他聚合物进行物理混合，在共混体系中形成相容相并形成新的材料。

常用的共混改性体系包括聚丙烯/聚乙烯、聚丙烯/ABS共混体系等。

共混改性可以综合利用不同聚合物的优点，改善聚丙烯的力学性能、热稳定性、耐冲击性等。

3.界面改性：界面改性是通过在聚丙烯和填充剂之间插入界面剂，来增强聚丙烯与填充剂之间的相容性。

常用的界面改性剂有硅烷偶联剂、聚合物接枝剂等。

界面改性可以改善聚丙烯的强度、韧性、耐冲击性和耐热性等性能。

4.离子辐射改性：离子辐射改性是通过辐射聚丙烯，引入交联结构或引发化学反应，改善聚丙烯的性能。

辐射改性可以显著提高聚丙烯的强度、热稳定性、抗老化性能等。

5.高分子改性：高分子改性是将聚丙烯与其他高分子化合物进行共聚或接枝反应，形成新的共聚物或共聚物接枝聚合物。

常用的高分子改性剂有聚苯乙烯、聚氨酯、聚酯等。

高分子改性可以改善聚丙烯的强度、韧性、耐热性和低温性能。

总之，聚丙烯改性的方法有很多种，可以通过添加剂、共混、界面、辐射和高分子改性等不同途径来改善聚丙烯的性能。

这些改性方法可以提高聚丙烯的力学性能、耐热性、耐化学腐蚀性和耐冲击性等，从而满足不同应用领域对材料性能的需求。

四种工程塑料改性方案工程塑料的改性是提高其性能和扩展其应用领域的重要手段。

下面将介绍四种常见的工程塑料改性方案。

1.填充剂改性填充剂改性是最常见的工程塑料改性方式之一、在工程塑料中添加适量的填充剂可以显著提高材料的硬度、强度、刚度和耐热性等性能。

常见的填充剂包括玻璃纤维、碳纤维、石墨、硅酸盐等。

这些填充剂可以作为增强材料，改善塑料的力学性能。

此外，填充剂还可以降低材料的线性热膨胀系数，提高塑料的耐热性和维度稳定性。

2.添加剂改性添加剂改性是通过在工程塑料中加入一定量的添加剂来改变材料的性能。

常见的添加剂包括增塑剂、阻燃剂、抗氧剂、抗紫外线剂等。

增塑剂可以提高工程塑料的柔韧性和可加工性，阻燃剂可以提高材料的阻燃性能，抗氧剂可以延长材料的使用寿命，抗紫外线剂可以提高塑料的耐候性。

通过添加不同的添加剂，可以调整工程塑料的性能，满足不同的使用需求。

3.共混改性共混改性是将两种或两种以上的工程塑料通过机械混合或熔融混合的方式进行改性。

不同类型的塑料具有不同的性能，通过共混改性可以在一定程度上综合利用各种塑料的优点，改善材料的性能。

常见的共混改性方式有物理共混、化学共混和碳纳米管增韧等。

共混改性可以提高工程塑料的力学性能、耐热性和耐化学性，并且还可以扩大工程塑料的应用范围。

4.反应改性反应改性是通过在工程塑料的生产过程中引入特定的反应物，使其与树脂之间发生反应，从而改善材料的性能。

反应改性通常包括交联改性和共聚改性。

交联改性可以提高工程塑料的硬度、强度和耐化学性，共聚改性可以提高材料的韧性和耐冲击性。

反应改性不仅可以改善工程塑料的性能，还可以提高其加工性能和耐久性。

综上所述，填充剂改性、添加剂改性、共混改性和反应改性是常见的工程塑料改性方案。

通过采用合适的改性方式，可以显著提高工程塑料的性能，并拓宽其应用领域。

塑料改性的目的手段及方法塑料改性是指对塑料材料进行物理、化学或其他方法的处理，以改变其性能和用途的过程。

塑料改性的目的是为了提高其耐热、耐寒、耐化学腐蚀性、耐疲劳性、机械性能和加工性能等特性。

常见的改性手段包括添加剂改性、填充改性、增韧改性和共混改性等。

下面将详细介绍塑料改性的目的、手段和方法。

1.改善塑料材料的力学性能：通过改性，可以提高塑料的强度、韧性、硬度、刚性等力学性能，使其能够满足特定的应用需求。

2.改善耐热性和耐磨性：有些塑料在高温环境下会软化或熔化，通过改性可以提高其耐热性能，使其能够承受高温条件。

同时，改性还可以提高塑料的耐磨性，提高其在摩擦、磨损等情况下的耐久性。

3.提高耐化学腐蚀性能：一些塑料材料容易受到化学物质的腐蚀，通过改性可以使塑料具有更好的耐化学腐蚀性能，延长其使用寿命。

4.改善加工性能：有些塑料材料在加工过程中容易发生断裂、变形等问题，通过改性可以改善其熔融流动性、可塑性和加工性能，使其更易于成型、模制等加工过程。

1.添加剂改性：通过向塑料中添加适量的添加剂，如增韧剂、增塑剂、防老化剂、抗氧剂等，改变塑料的性能。

这些添加剂可以提高塑料的韧性、可塑性、耐候性等，从而改善其使用性能。

2.填充改性：将其他材料如纤维、颗粒填充到塑料中，以增加其刚性、强度和耐磨性。

常用的填充材料有玻璃纤维、碳纤维、石墨、硅酸钙、铝粉等。

3.增韧改性：通过添加韧性剂或复合材料的方式，提高塑料的抗冲击性和韧性。

常用的韧性剂有丙烯酸酯、乙烯-丙烯橡胶等。

4.共混改性：将两种或多种塑料混合在一起，形成共混物，以改变其性能。

这种方式可以获得两种或多种塑料的优点，提高塑料的性能。

1.物理方法：包括填充改性、增韧改性等。

填充改性是将填充物加入到塑料中，并通过加工工艺将其均匀分布在塑料基体中。

增韧改性则是通过在塑料中加入韧性剂或复合材料的方式，提高塑料的韧性。

2.化学方法：通过添加剂改性和共混改性等方法。

添加剂改性是通过向塑料中添加各种添加剂，改变塑料的性能。

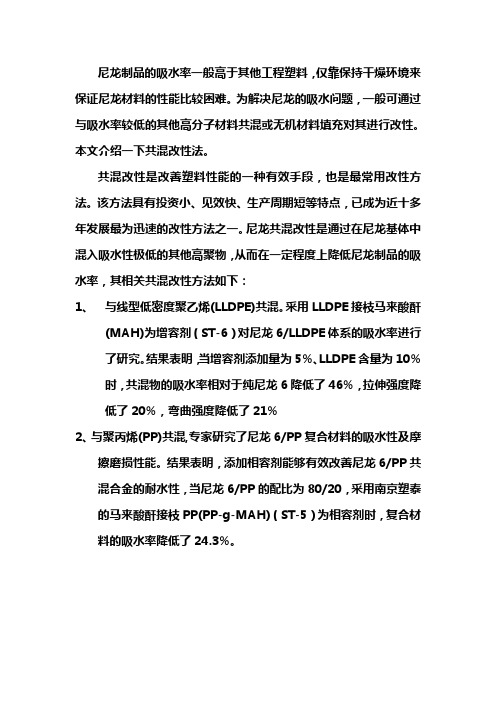

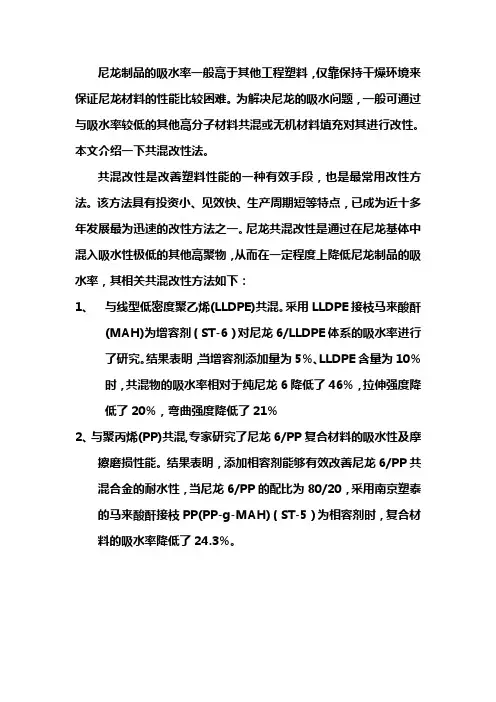

尼龙制品的吸水率一般高于其他工程塑料，仅靠保持干燥环境来保证尼龙材料的性能比较困难。

为解决尼龙的吸水问题，一般可通过与吸水率较低的其他高分子材料共混或无机材料填充对其进行改性。

本文介绍一下共混改性法。

共混改性是改善塑料性能的一种有效手段，也是最常用改性方法。

该方法具有投资小、见效快、生产周期短等特点，已成为近十多年发展最为迅速的改性方法之一。

尼龙共混改性是通过在尼龙基体中混入吸水性极低的其他高聚物，从而在一定程度上降低尼龙制品的吸水率，其相关共混改性方法如下：
1、与线型低密度聚乙烯(LLDPE)共混。

采用LLDPE接枝马来酸酐
(MAH)为增容剂（ST-6）对尼龙6/LLDPE体系的吸水率进行了
研究。

结果表明，当增容剂添加量为5%、LLDPE含量为10%时，共混物的吸水率相对于纯尼龙6降低了46%，拉伸强度降低了
20%，弯曲强度降低了21%
2、与聚丙烯(PP)共混,专家研究了尼龙6/PP复合材料的吸水性及摩
擦磨损性能。

结果表明，添加相容剂能够有效改善尼龙6/PP共混合金的耐水性，当尼龙6/PP的配比为80/20，采用南京塑泰的马来酸酐接枝PP(PP-g-MAH)（ST-5）为相容剂时，复合材料的吸水率降低了24.3%。

1、聚合物共混的意义聚合物共混物可以消除和弥补单一聚合物性能上的弱点，取长补短，得到综合性能优良、均衡的理想聚合物材料；使用少量的某一聚合物可以作为另一聚合物的改性剂，改性效果明显；改善聚合物的加工性能；可以制备一系列具有崭新性能的聚合物材料。

2、（UCST和LCST）三个区域的相容性情况、概念和意义。

（第二章）答：在UCST以上或LCST以下的温度，二元共混物以所有比例完全混容。

在UCST 以下或LCST以上的温度只有当体系中一个组分含量较小时才能实现两组分的完全相容，即只观察到单一相。

在中间组成范围内，则发生相分离即不能相容。

UCST，最高临界互容温度，低温分相，高温互容；LCST，最低临界互容温度，低温互容，高温分相。

3、判断聚合物共混物相容性有哪些表征方法。

简述各自的原理。

（第二章）答:1、目测法：一种稳定的均相混合物，通过改变温度、压力或组成都能实现由透明到混浊的转变，浊点相当于这一转变点，也就是相分离开始点。

2、T g测定法：不相容的两组分，共混物呈现两个未发生变化的T g，不同相容性的共混物，测得的T g有不同程度的偏移。

3、光学显微镜法：利用光的散射、透射及干涉等来推断两相结构。

4、电子显微镜法：利用电子束射线的相互作用来对物质的组成和表面进行观察。

5、散射法：利用体系对不同波长的辐射的散射，测定体系内部某种水平上的不均匀性，以此推断相容性和分散程度4、简述影响热力学相容性的因素。

答：1.大分子间的相互作用2.相对分子质量3.共混组分的配比4.温度5.聚集态结构5、影响聚合物共混物相容性的因素有哪些？如何影响？（第二章）答：1、溶度参数，高分子间溶度参数越相近，其相容性越好。

2、共聚物组成，共混物组成不同分子间和分子内作用力不同，相容性不同。

3、极性，高分子的极性愈相近，其相容性愈好。

4、表面张力，共混组分的表面张力越接近，界面结合愈好，相容性越好。

5、结晶能力，共混组分的结晶能力愈相近，其相容性愈好。

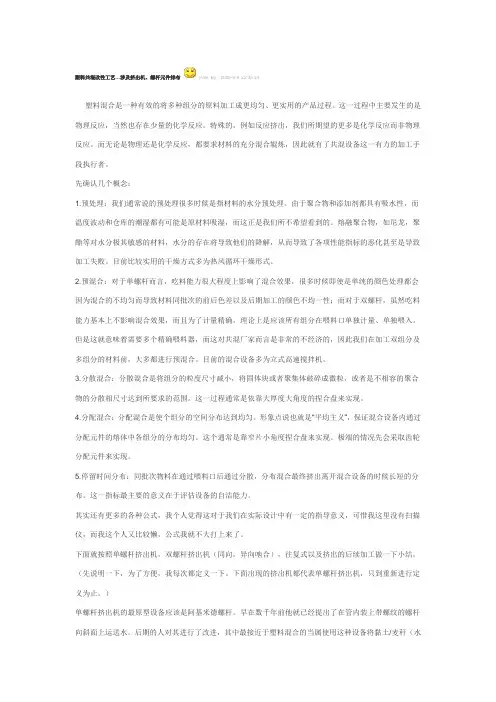

塑料共混改性工艺---涉及挤出机、螺杆元件排布Post By：2008-9-8 22:35:24塑料混合是一种有效的将多种组分的原料加工成更均匀、更实用的产品过程。

这一过程中主要发生的是物理反应，当然也存在少量的化学反应。

特殊的，例如反应挤出，我们所期望的更多是化学反应而非物理反应。

而无论是物理还是化学反应，都要求材料的充分混合辊炼，因此就有了共混设备这一有力的加工手段执行者。

先确认几个概念：1.预处理：我们通常说的预处理很多时候是指材料的水分预处理。

由于聚合物和添加剂都具有吸水性，而温度波动和仓库的潮湿都有可能是原材料吸湿，而这正是我们所不希望看到的。

熔融聚合物，如尼龙，聚酯等对水分极其敏感的材料，水分的存在将导致他们的降解，从而导致了各项性能指标的恶化甚至是导致加工失败。

目前比较实用的干燥方式多为热风循环干燥形式。

2.预混合：对于单螺杆而言，吃料能力很大程度上影响了混合效果，很多时候即使是单纯的颜色处理都会因为混合的不均匀而导致材料同批次的前后色差以及后期加工的颜色不均一性；而对于双螺杆，虽然吃料能力基本上不影响混合效果，而且为了计量精确，理论上是应该所有组分在喂料口单独计量、单独喂入。

但是这就意味着需要多个精确喂料器，而这对共混厂家而言是非常的不经济的，因此我们在加工双组分及多组分的材料前，大多都进行预混合。

目前的混合设备多为立式高速搅拌机。

3.分散混合：分散混合是将组分的粒度尺寸减小，将固体块或者聚集体破碎成微粒，或者是不相容的聚合物的分散相尺寸达到所要求的范围。

这一过程通常是依靠大厚度大角度的捏合盘来实现。

4.分配混合：分配混合是使个组分的空间分布达到均匀。

形象点说也就是“平均主义”，保证混合设备内通过分配元件的熔体中各组分的分布均匀。

这个通常是靠窄片小角度捏合盘来实现。

极端的情况先会采取齿轮分配元件来实现。

5.停留时间分布：同批次物料在通过喂料口后通过分散，分布混合最终挤出离开混合设备的时候长短的分布。
